Почему стоит выбирать железобетонные кольца
Главной причиной того, почему стоит выбирать железобетонные кольца для колодцев, специалисты называют необходимость изоляции ствола от протечек и проникновения грунтовых вод. Кольца изготавливают из тяжелого бетона М200-500. Он обеспечивает высокую прочность и герметичность сооружений.
Преимущества железобетонных колец
На этом преимущества железобетонных колец не заканчиваются. Специфика материала обуславливает продолжительный срок эксплуатации и жесткость конструкций. К достоинствам изделий жби относят:
- многофункциональность;
- простоту монтажа и ремонта;
- доступность цены;
- большое разнообразие размеров.
Области применения
Чаще всего бетонные элементы используют на загородных участках при строительстве частных домовладений с постройками жилого и нежилого типа.
Кольца бетонные для канализации: размеры, цены и разновидности
В частном и загородном строительстве нередко используются канализационные системы на основе бетонных колец. Подобный тип канализации считается одним из самых экономичных. Ведь цена бетонных колец для канализации невысока, а процесс их монтажа не требует большого количества времени. В результате у владельца дачного участка появляется возможность создать комфортные условия для проживания за городом.
Бетонное кольцо с глухим дном
Наряду с кирпичом и полимерными кольцами, элементы из бетона также применяются для строительства канализации на даче без откачки. Каждый из указанных материалов характеризуется собственными преимуществами и недостатками, однако, бетонные конструкции значительно превосходят параметры других вариантов систем.
Кирпич менее долговечен и требует значительных затрат времени на изготовление кладки, в отличие от готовых элементов, которые нужно просто поместить на дно котлована и зафиксировать. Кроме этого, на основе кирпичной кладки крайне сложно выполнить колодцы большой глубины. Цена канализации из бетонных колец под ключ ненамного превышает стоимость изготовления системы из кирпича. С учетом простоты монтажных работ и минимальных затрат времени такая небольшая переплата вполне оправдана.
Расценки на установку канализации из бетонных колец под ключ:
| Кол-во колец | Вместительность, м³ | Кол-во потребителей | Цена, руб. |
| 3+2 | 3,5 | 1-3 | 35990 |
| 3+3 | 4,2 | 2-4 | 39990 |
| 4+2 | 4,2 | 3-4 | 39900 |
| 4+3 | 4,9 | 3-5 | 45990 |
| 4+4 | 5,6 | 4-6 | 49900 |
| 3+3+3 | 6,3 | 4-6 | 59990 |
| Монтаж септика на участках с высоким уровнем грунтовых вод | |||
| 2+2 | 2,8 | 1-2 | 30990 |
| 2+2+2 | 4,2 | 3-4 | 43990 |
Преимущества и недостатки использования бетонных колодцев для канализации
Многие дачники предпочитают для обустройства системы на дачном участке купить бетонные кольца для канализации, цены этих изделий являются далеко не единственными преимуществом, подтверждающим пользу подобной покупки.
Достоинства бетонных конструкций:
- возможность монтажа на участках с любым типом почвы (за счет повышенного запаса прочности кольца из бетона способны выдержать естественное давление, которое формируется в процессе смещения поземных вод или сезонного перемещения грунта);
- возможно, использование любых материалов для выполнения гидроизоляции;
Бетонное кольцо для канализации с лестницей
- даже если предполагается выполнение монтажных работ своими руками, этот процесс не займет слишком много времени;
- за счет ровной внутренней поверхности увеличивается скорость и качество очистки бетонных колодцев;
- материал более доступен, чем кирпич или камень;
- продолжительный срок эксплуатационной службы без необходимости в проведении ремонтных работ.
Большое разнообразие размеров и цен бетонных колец для канализации позволяет создавать септики любой вместительности и глубины. Этот тип материала обладает высокой гигроскопичностью, поэтому загрязненные стоки могут частично просачиваться через стенки в окружающий грунт. Однако эту проблему можно легко решить с помощью гидроизоляции.
Основные виды и общие размеры канализационных колец
В продаже присутствуют бетонные изделия для строительства канализации двух видов:
- Доборные (от 670 руб.).
- Стеновые (от 990 руб.).
Стеновые канализационные кольца
Элементы стенового вида применяются для формирования горловины конструкции. Доборные варианты изделий имеют расширенную линейку размеров, причем нестандартных. Они применяются в тех случаях, когда высоту накопительных емкостей по проекту не получается сформировать из элементов со стандартными размерами. С помощью доборных колец можно скорректировать высоту любой конструкции септика.
Бетонные кольца, используемые для строительства дачной канализации, представляют собой элементы правильной округлой формы. Внутренний диаметр изделий находится в диапазоне от 70 до 200 см. Стандартная толщина стенок – 70-100 мкм. Чаще всего для изготовления сливных ям и дачных септиков используется размер 1-1.5 м, цена бетонных колец этого диаметра составляет 1500-2500 руб. за изделие.
Для изготовления колец производители применяют металлическую арматуру и марки бетона с разными характеристиками. Металл, в качестве армирующего компонента, повышает прочность изделий и надежность. Кроме этого, исключается вероятность растяжения конструкции, изготовленной из колец. В свою очередь, бетон обеспечивает коррозийную защиту металлу. В результате конструкция септика не подвергается деформационным изменениям под влиянием нагрузок на сжатие.

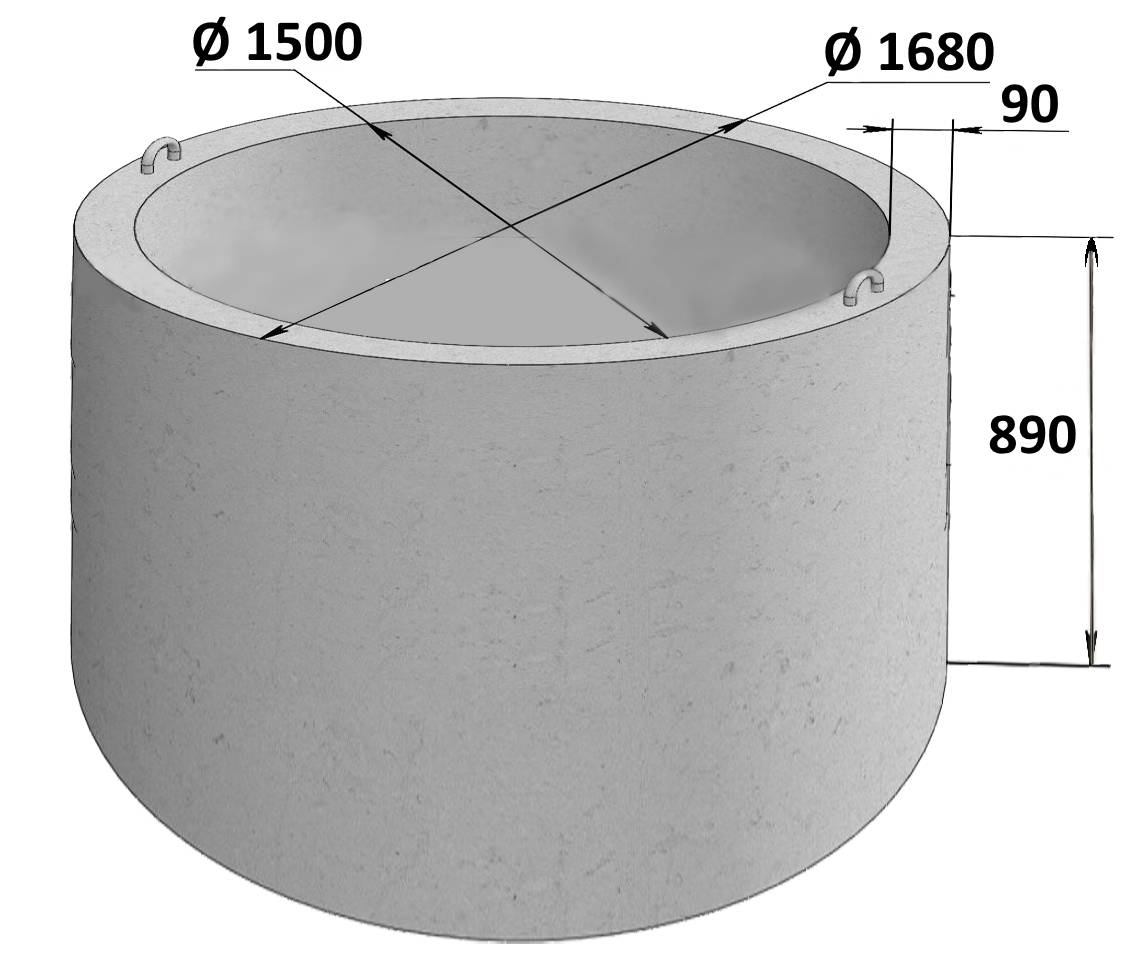

Размеры стеновых бетонных колец
Изготовление железобетонных колец в домашних условиях
Если вам понадобятся:
1) Нестандартные размеры.
2) Одно или несколько колец разной ширины.
3) Одно кольцо доборное.
И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.
Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.
Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).
Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.
Для самостоятельного производства потребуются:
- цемент марки М200 и выше;
- арматура;
- бетономешалка;
- тачка и большие емкости;
- форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.
Как сделать опалубку своими руками?
- Установить опалубку, закрепив ее вертикально и загерметизировав швы.
- Установить армирующий каркас (сваренные или скрепленные прутья).
- Приготовить бетон по формуле:
цемент – 1 часть;
песок – 2.5 части;
промытый щебень – 3-4 части.
Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.
- Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
- По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
- Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
- Сначала снимается внутренняя часть опалубки, затем внешняя.
Монолитные бетонные колодцы
Наибольшая глубина установки колодца для воды может быть достигнута при обустройстве полностью монолитной армированной конструкции из бетона, получаемой:
- методом постепенного наращивания путем перестановки опалубки снизу-вверх;
- последовательной заливкой колец на высоту ограждающей формы, подрыванием и опусканием ее вглубь, после чего производится наращивание армирующего каркаса и переустановка опалубки. Операции повторяются нужное для достижения водоносного слоя количество раз.
Устройство железобетонных монолитных колодцев для питьевой воды достаточно трудоемкое и затратное по времени производства работ мероприятие, которое рационально использовать только при возможности разового выполнения работ путем обустройства сплошной двусторонней опалубки и арматурного каркаса на всю высоту, с последующей периодической заливкой всего объема, с интервалами необходимыми для уплотнения бетона при помощи глубинных вибраторов. Внешние опалубочные элементы колодцев при такой организации процесса являются несъемными и подлежат обратной засыпке вместе с монолитной шахтой.
Что еще нужно приобрести
Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:
- днище — плита низа обеспечит прочное основание колодцу;
- перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
- доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.
Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Несколько слов о бетонных кольцах
Типовые бетонные кольца для выгребной ямы удобны еще и тем, что можно без труда рассчитать объем будущего септика, умножив площадь окружности кольца на его высоту. Первая цифра, указанная при маркировке бетонного изделия, означает диаметр кольца в дециметрах, а вторая – его высоту.
- КС-10,9 – это кольцо диаметром 1 метр и высотой 90 см. Его объем равен 0,71 куб. м.;
- КС-15,9 – это кольцо диаметром 1,5 метра и высотой 90 см. Его объем равен 1,59 куб. м.;
КС-20,9 – это кольцо диаметром 2 метра и высотой 90 см. Его объем равен 2,83 куб. м.
Отверстия для канализационных труб в бетонном кольце можно сделать перфоратором
Помимо бетонных колец следует приобрести перекрытие, поскольку выгребная яма должна быть надежно закрыта. Для двухкамерного септика понадобится два перекрытия. При их изготовлении делают круглое отверстие, чтобы обеспечить доступ для очистки. Закрывают отверстие специальным люком, который также следует приобрести.
Виды и характеристики бетонных колец
ЖБ кольца согласно ГОСТ 8020-90 изготавливают из бетона марок М200 или М500, используя арматуру диаметром до 10 мм, выполненную из стали класса Ат-IIIС, Ат-IVС (ГОСТ 10884) и А-I, А-II, A-III (ГОСТ 5781), а также проволоки Вр-I (ГОСТ 6727), сечением не менее 0,6 мм. В быту при возведении канализационных колодцев применяют следующие разновидности колец и вспомогательных элементов:
КС – стеновые кольца по ГОСТ 8020-90 имеют внутренний диаметр от 700 до 2500 мм высоте от 290 до 1190 мм, толщина их стенок находится в диапазоне от 70 до 100 мм. Изделия выпускают как с гладкими торцами, так и с выступами для монтажа с замковым соединением. Допускается увеличивать размеры бетонных колец для канализации по высоте с кратностью 300 мм до значения 1790 мм.
Рис. 6 Параметры плит перекрытий ПП
КО – опорные кольца, устанавливаемые поверх конструкции для устройства невысокой горловины, которую затем накрывают люком. Бетонные кольца для канализации КО, указанные в стандарте, имеют единственный типоразмер с внутренним диаметром 580 мм, толщиной стенки 130 мм и высотой 70 мм.
В отличие от требований ГОСТ 8020-90, коммерческие фирмы поставляют на рынок широкий ряд опорных колец различных типоразмеров (их еще называют доборными), многие из них используют для монтажа высоких горловин, предназначенных для организации лазов в камеры. Некоторые изделия имеют более сложную конфигурацию с расширенной опорной частью и зауженной горловиной.
КЦП – кольца с залитым перекрытием сверху, имеют круглый или прямоугольный проем стандартных размеров для проникновения внутрь камеры.
КЦД – бетонное кольцо с дном для канализации, имеет размеры стандартных КС, удобно для устройства кессонных колодцев, септиков, закрытых отстойников, подземных герметичных резервуаров (погребов, овощехранилищ).
ПН и ПП – плита днища ПН (слишком часто можно встретить ее неверное обозначение ПД (по ГОСТ 8020-90 ПД – это дорожная плита прямоугольной формы с отверстием)) и верхнего перекрытия ПП, имеющая смещенное к краю отверстие круглой или прямоугольной формы.
Согласно ГОСТ 8020-90, плиты ПН выпускают трех типоразмеров с наружным диаметром 1500, 2000 и 2500 мм и толщиной 100 и 120 мм. В условном обозначении указан внутренний диаметр колодцев в дециметрах, под которые их подкладывают – ПН 10, ПН 15 и ПН 20.
Плиты перекрытий ПП с отверстиями имеют стандартизированные внутренние габариты, рассчитанные на закрытие колодцев диаметрами от 1000 до 2500 мм, их наружные размеры лежат в диапазонах от 1160 до 2700 мм. Ширина круглых лазов – 700 и 1000 мм.
ПО – опорная квадратная плита размером 1700х1700 мм толщиной 150 мм и отверстием диаметром 1000 мм.
Рис. 7 Прайс-лист 2020 г на колодезные ЖБИ
Комплектация
Для того чтобы устройство было легко монтировать в колодезную шахту, кроме сквозных разработаны дополнительные конструкции колец. Большинство из них поставляется в комплекте.
Кольца с установленным дном
Для полноценного функционирования скважины следует обустроить прочное дно, которое является значимым элементом в процессе эксплуатации колодца.
От него напрямую зависят многие факторы, влияющие на беспрепятственный поток воды. Для удобства установки все размеры конструкций с дном равны стандартным кольцам.
Кольца с замковым устройством
Некоторые конструкции имеют крепежные замки. Они делают установку значительно проще. Благодаря такой системе возрастает долговечность колодезной шахты.
Замками называют механическое крепление или стыки конструкций, которые обеспечивают повышенную влагонепроницаемость. Такая система не позволяет кольцам съехать в бок при движении грунта.
Крышки колодцев
Данные конструкции на первый взгляд представляют собой стандартные бетонные изделия. Но они имеют большое значение для удобства использования.
Подразделяют крышки на три различных вида: магистральные, тротуарные и полимерные. Они обладают упрочненными модификациями, поэтому такая конструкция выдерживает большой вес.
Колодезные днища
Днища используются для возведения тупиковой стены в туннелях. Они создают идеально ровную поверхность. Их диаметр соответствует стандартным кольцам.
Плиты перекрытий
Данная конструкция – самый необходимый компонент при строительстве колодезных шахт. Внешне плиты представляют собой стандартные панели из бетона с округлыми отверстиями определенного диаметра.
Данные конструкции предназначены для распределения нагрузки равномерно, что обеспечивает безопасность человека. На отверстие для забора воды ставится люк.
Кольцо опоры
Опорная конструкция представляет собой кольцо, расположенное на поверхности. Оно монтируется на горловину уже готового объекта. Это предоставляет возможность поднять люк с крышкой на высоту.
Часто ее используют во время ремонтных работ на автомобильных дорогах, где их основная задача — служить уровнем покрытия.
Проектирование и подготовительный этап
При правильном составлении проекта канализации необходимо выяснить:
- есть ли возможность подключения здания к централизованным сетям;
- каким образом будут утилизироваться отходы в автономной системе;
- какой объем стоков будет производиться ежедневно;
- будет ли частный дом эксплуатироваться постоянно;
- на какую глубину промерзает почва, и какой уровень грунтовых вод на участке.
Проекты канализации и водоснабжения составляют совместно. Комплексный подход позволяет избежать ошибок и сделать канализацию максимально эффективной. В документе указываются:
- Общие данные, содержащие название нормативных актов и состав проекта. В этот раздел помещают пояснительную записку к монтажу систем водоснабжения и канализации.
- Экспликация помещений – содержит план всех этажей с указанием мокрых зон и указаниями по их гидроизоляции.
- Расчет водопотребления и водоотведения. В разделе приведены соответствующие нормы и выполнены расчеты с учетом конкретного дома – многоквартирного или загородного.
- План водопровода – содержит точное расположение сантехнических приборов.
- Схема канализации – в ней показаны трассы прокладки труб с указанием их размеров и расположением стояков.
- Спецификация, в которой указано необходимое оборудование, крепежные элементы, трубы и фитинги.
Подготовительный этап перед проведением канализации заключается в следующих действиях:
- Определиться с количеством сантехнических приборов и местом их размещения.
- Обеспечить возможность монтажа дополнительного оборудования, для которого потребуется устанавливать канализационный слив. Для этого необходимо установить отведение закрываемого типа с заглушкой.
- После расчета всех параметров нарезать трубы, учитывая параметры фитингов. Для пластиковых изделий можно использовать ножовку по металлу. Выполнять срез необходимо под прямым углом. После процедуры края следует зачищать ножом или наждачной бумагой.
- Проводить монтаж канализационного трубопровода необходимо под уклоном, для чего используются специальные скобы.
Все о колодцах. Основные виды колодцев
Колодцы — гидротехнические сооружения, предназначенные главным образом дли добычи воды из подземных источников. колодцы используются, кроме того, и для получения воды из открытых водоемов (инфильтрационные колодцы), а также для удаления жидких отбросов (поглощающие колодцы).Колодцы представляют собой выкопанные в земле вертикальные шахты или скважины, достигающие водоносного горизонта, и служат, как правило, для организации местного водоснабжении. Буровые колодцы иногда используют в качество источника и при централизованном водоснабжении. В крупных городах применение колодцев для централизованного водоснабжения не получило широкого распространения в силу ограниченного дебита воды.
В зависимости от местных условий, глубины залегания водоносных горизонтов, потребностей водоснабжения и технических возможностей сооружают шахтные (срубовые) или буровые (трубчатые) колодцы. Устройство трубчатых колодцев предпочтительнее, т. к. по сравнению со срубами трубы значительно лучше предохраняют воду от загрязнений.
Глубина колодца может колебаться от нескольких метров до десятков и даже сотен метров (артезианские колодцы) и зависит от глубины залегания водоносных горизонтов. Дебит воды, получаемой из колодцев, колеблется от 1,5—7 (шахтные и мелкие трубчатые колодцы) до 400 м3 в сутки (крупные трубчатые колодцы). Вода в колодцах устанавливается на определенном уровне, который называется статическим. Однако при постоянном заборе воды из колодцев количество ее, поступающее из почвы, оказывается недостаточным для поддержания в колодцах статического уровня, и она устанавливается на более низком уровне, который называется динамическим.
В результате вода постоянно притекает в колодец, а в почве вокруг него образуется зона некоторого разрежения, имеющая вид воронки, расширяющейся кверху (депрессионная воронка). Разница высоты статического и динамического уровней, а следовательно, и величина депрессионной воронки зависят от интенсивности откачивания воды. Величина депрессионной воронки имеет большое гигиеническое значение, т. к. по ее размеру можно определить зону наиболее вероятного подсасывания загрязнений в колодцах, и служит критерием для установления зон санитарной охраны.
Качество воды, получаемой из колодцев, зависит от глубины их, благоустройства, способа забора воды, местных гидрогеологических и гигиенических условий. Как правило, с увеличением глубины колодца бактериальное загрязнение воды, получаемой из них, снижается, а количество растворенных солей и степень жесткости увеличиваются. Из правильно устроенных колодцев обычно получают воду, по своим качествам пригодную для использования без дополнительной обработки.
Для получения доброкачественной воды рекомендуется устраивать колодцы на возвышенном месте, в достаточном удалении от мест загрязнения (не ближе 25 м от скотных дворов, сараев, дворовых уборных, мусорных куч, помойных ям и т. д.) с учетом строения почвы. При близком расположении к указанным объектам, высокой степени проницаемости почвы или неправильном устройстве этих объектов загрязнения из них могут просочиться в колодец. Глубину колодца рекомендуется доводить до второго или третьего водоносных горизонтов, что в значительной степени снижает возможность загрязнения воды. Территория вокруг К. должна быть благоустроена и содержаться в чистоте. Участок земли, прилегающий к колодцу в радиусе около 5 м, следует огородить; в радиусе 2—3 м земля должна иметь твердое покрытие. Для обеспечения оттока проливаемой воды сооружают водоотводные желоба или роют канавки.
Плюсы и минусы ЖБ колец для устройства колодцев
Бетон удобен благодаря следующим характеристикам:
- Размеры – широкий выбор моделей.
- Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
- Изделия не нуждаются в специальной обработке и уходе.
- Длительный срок эксплуатации – до 100 лет.
- Простота монтажа.
- Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
- Низкая стоимость.
Минусами могут оказаться:
- Большой вес секции.
- Необходимость применения крана при монтаже.
- При неправильной установке – трудности с гидроизоляцией соединений.
- Проблемы с демонтажем, заменой секций.
Цены колец
Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:
- на рытье котлована под сооружение;
- на доставку продукции;
- на монтажные работы;
- сооружение колодезного домика (по желанию);
- на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.
Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.
Как проверить размер колец для колодца по ГОСТу
Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое
На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ
Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).
Как проверить размер бетонного кольца для колодца
- В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
- Также в четырех точках, проверяют высоту кольца.
По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.
Какие лучше и как определить качество
Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.
Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.
Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах
Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.
Какого производителя выбрать
В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:
- «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
- ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
- в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
- в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.
Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.
Проходные воды
Этот водоносный пласт находится в постоянном движении, что нужно учитывать при рытье и строительстве колодцев. Именно такой слой дает питание родникам в оврагах и горах. Вода поступает в колодец очень быстро, поэтому работы по его строительству по большей части будут проходить в сырости. Откачивать влагу нецелесообразно, так как потоком грунтовых вод шахта наполнится снова за несколько минут. Данный вид скважин является одним из самых сложных для обустройства и требует от рабочих колоссального опыта, выносливости и ответственности.
Плюс такого колодца – отсутствие застойных процессов, так как приток воды в нем постоянный.
Причины падения уровня воды
Существует несколько причин, из-за которых падает уровень воды:
1. Если колодец строится на верховодке, то пополнение запасов влаги в нем полностью зависит от количества атмосферных осадков. Следовательно, в засушливую погоду возникает проблема нехватки воды.
2. Выкопанный в паводок или после него колодец также рано или поздно может удивить еле прикрытым дном. Когда грунт высыхает, вода в колодце исчезает.
3. Еще уровень воды в колодце может упасть от того, что он построен на плывуне, а откачка воды ведется весьма активная.
4. Последней причиной данного явления может быть отсутствие обсадочного кольца в колодце, так как в этом случае вода на верхних уровнях может уходить в более низкие слои земли.
Какие бывают кольца. Виды и назначение
Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:
- Канализационные и водозаборные.
- Изделия для прокладывания подземных кабельных электросетей.
- Коллекторы.
- Газопроводные и водозаборные.
Кроме этого, на рынке встречаются такие разновидности:
- Кольца с плоским и замковым торцом.
- Ремонтные.
- Доборные.
- Опорные.
Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.
