Диаметры металлопластиковых труб и характеристики, таблицы с параметрами

В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.

Состав металлопластиковых труб

Металлопластиковые изделия состоят из нескольких слоев (рис. 1):

  • Верхний слой – сшитый полиэтилен;
  • Промежуточный слой – алюминий;
  • Внутренний слой – сшитый полиэтилен.

Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.

Рис. 1 Слои металлопластиковой трубки

Характеристики металлопластиковых патрубков

Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

Рис. 2 Фитинги для металлопластиковых конструкций

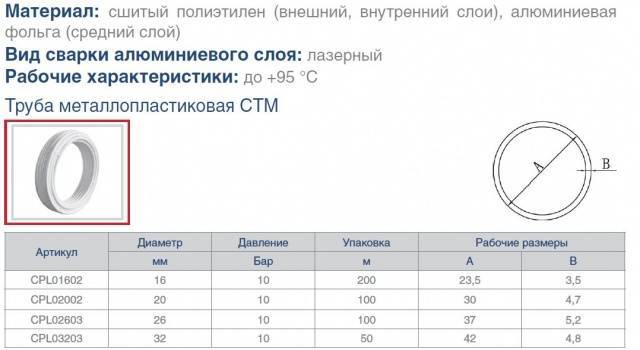

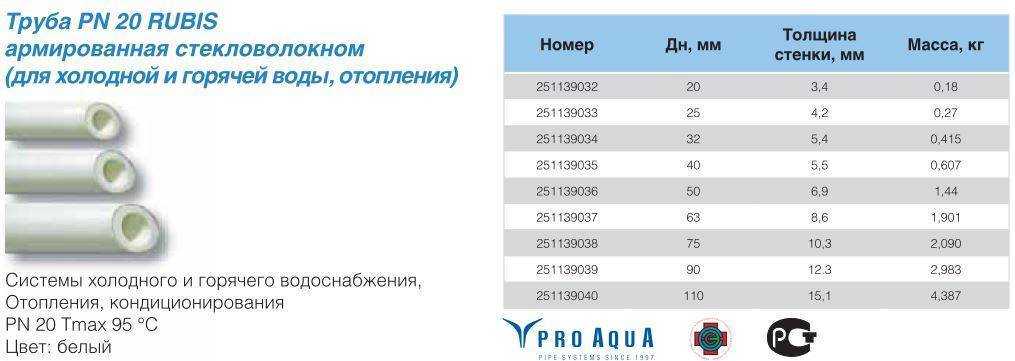

Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.

Вес 1 погодного метра, грамм

Объем жидкости в 1 погонном метре, литры

Размеры труб из металлопластика

Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.

Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.

Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.

Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.

Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.

Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.

Есть варианты труб с еще большим диаметром – до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.

Выбор металлопластиковых изделий

При выборе следует учитывать такие параметры металлопластиковых патрубков:

Толщина стенок;
Внутренняя проходимость и внешнее сечение;
Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.;
Показатели теплопроводности;
Показатели максимальной и минимальной температуры;
Допустимый радиус изгиба;
Срок службы.

Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.

Структура металлопластиковых труб

Основа металлопластиковой трубы – слой полиэтилена. Именно он обеспечивает высокую прочность таких изделий, благодаря чему труба может выполнять несущую функцию. При помощи клеевого состава к полиэтиленовому слою прикрепляют алюминиевую фольгу, которая при использовании трубы будет препятствовать диффузии кислорода. Края трубы сваривают встык лазером. Температура линейного расширения труб, изготовленных таким образом, становится сопоставима с соответствующим показателем металлических труб. Защитную и декорирующую функции выполняет наружный слой белого цвета, представляющий собой полиэтилен.

Таким образом, металлопластиковая труба является конструкцией, состоящей из следующих слоев:

  1. слой полиэтилена,
  2. слой клея,
  3. алюминиевая фольга,
  4. еще один клеевой слой,
  5. наружный слой полиэтилена.

Структура металлопластиковой трубы

Уникальная многослойная конструкция таких изделий обеспечивает длительный срок их службы. Сшитый полиэтилен, который составляет внутренний слой, позволяет создавать необходимый уровень гладкости внутренней поверхности и защиту трубы от накипи и других наслоений, поэтому внутренний диаметр металлопластиковой трубы остается неизменным при нормальных эксплуатационных условиях. Благодаря двум полимерным слоям сердечник из алюминия надежно защищается от того, чтобы формировались гальванические пары с латунными и стальными элементами трубопроводов. Кроме этого, полиэтиленовые слои снижают теплопроводность труб и интенсивность формирования на их поверхности конденсата.

Разнообразие диаметров металлопластиковых труб

Чтобы трубопроводы служили долго важно точно знать, какой диаметр металлопластиковой трубы необходим в конкретных условиях. Наиболее распространены трубы, диаметр которых равен 16 мм, 20 мм, а также 26 мм

Производители выпускают металлопластиковые трубы 50 мм и даже большего диаметра (до 63 мм), однако, в жилищном строительстве они широко не применяются.

Трубы небольшого диаметра выпускаются в бухтах

Для формирования обширной разводки применяют металлопластиковые трубы 32 мм, возможно также применение труб 40 мм.

Для выполнения разводки водопровода в квартире хорошо подойдут металлопластиковые трубы с диаметром в 16 или 20 мм. Если основную разводку формируют из труб, имеющих диаметр 20 мм, то отводы к ванне, смесителям и другим бытовым приборам выполняют из труб с 16-миллиметровым диаметром.

Так как стоимость фитингов для труб с диаметром, равным 20 мм, сравнительно высока, то при нормальном давлении в системе водоснабжения без ущерба для качества системы можно использовать трубы с 16-миллиметровым диаметром.

К потребителю трубы поставляют в виде бухт. В длину размеры металлопластиковых труб в такой бухте могут быть в пределах 50-200 м.

Критерии выбора

Чтобы не допустить ошибок при выборе изделий, необходимо обратить внимание на их размеры. Внутренний диаметр обозначается аббревиатурой ДУ, в этом случае никаких сложностей быть не должно

Однако при определении внешнего радиуса стоит принимать во внимание толщину стенок трубы. Поэтому, чтобы купить металлопластиковые трубы требуемого размера, стоит придерживаться рекомендаций специалистов.

  • Немаловажным фактором при производстве труб из данного материала является метод соединения алюминиевого слоя в конструкции, оптимальным принято считать способ стыковой сварки сырья.
  • Толщина армирующего слоя не должна быть меньше чем 0,3 мм, но и не более чем 0,6 мм.
  • Обязательным требованием к качеству материала является использование при изготовлении только сшитого либо термоустойчивого полиэтилена. Поскольку остальное сырье отрицательно скажется на эксплуатационном сроке продукции.
  • При визуальном осмотре трубы на внутренней и наружной стороне не должно быть никакого расслоения и нарушения целостности изделия. В противном случае она быстро придет в негодность в ходе использования в любой системе коммуникаций.
