Виды диверторов для смесителей, как разобрать и собрать механизм самостоятельно

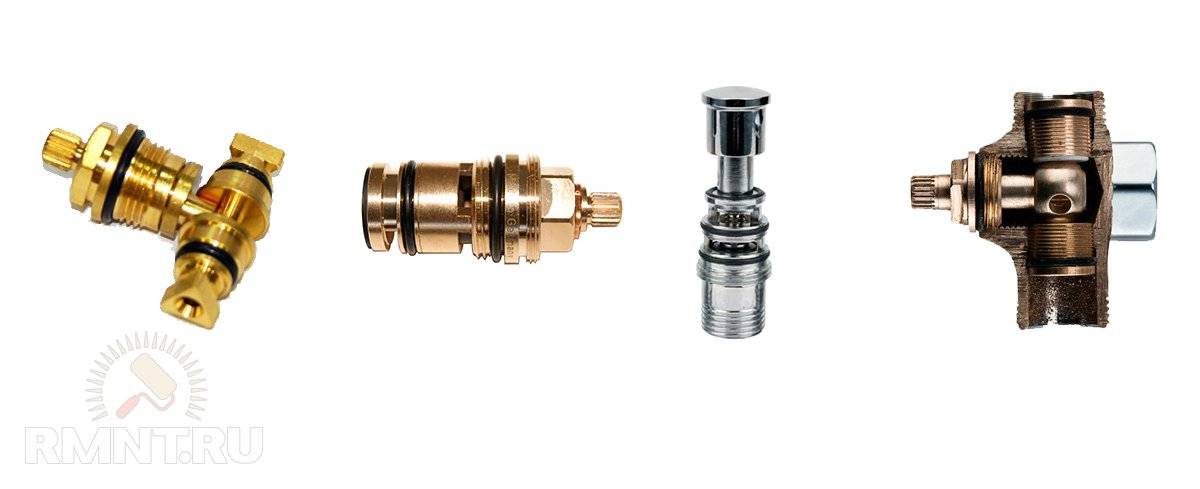

Разновидности

Диверторы выпускаются в большом ассортименте. Отличия между ними могут носить различный характер. В таком разнообразии легко запутаться и сделать неверный выбор. Чтобы этого не случилось, необходимо разобраться в существующих разновидностях.

По типу выделяют целый ряд диверторов.

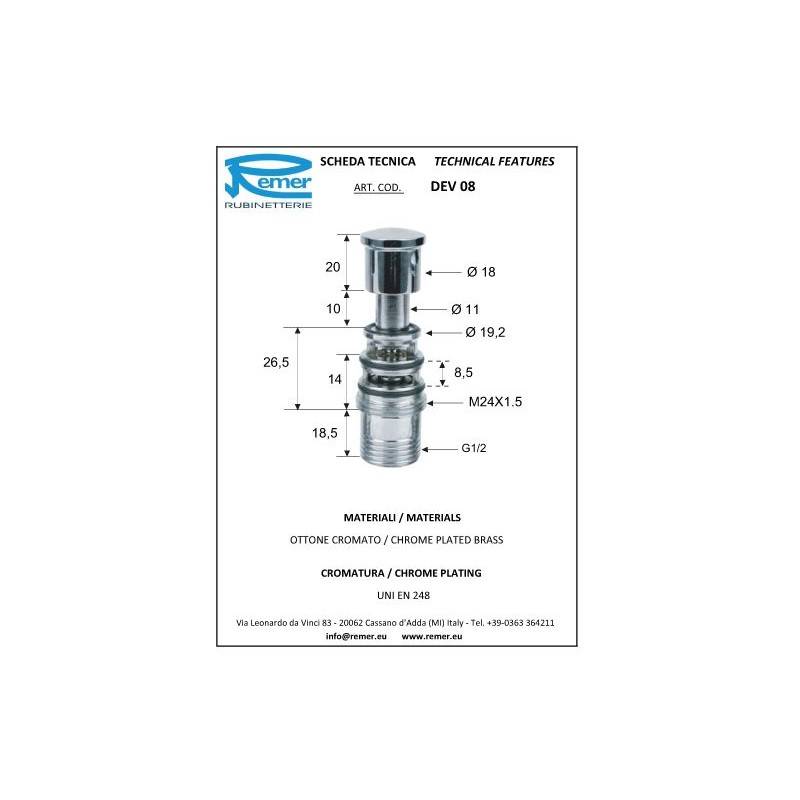

• Кнопочный механизм является хорошо всем известной классикой. Устанавливаются такие устройства при напоре небольшой мощности и невозможности автоматической фиксации переключателя. Для изменения направления потока необходимо потянуть рычаг вверх или опустить его. Потому такой механизм носит второе название — вытяжной. Выпускаются ручные и автоматические устройства.
• Рычажный, поворотный или флажковый дивертор имеет простую конструкцию. Для изменения направления воды необходимо просто повернуть ручку в нужную сторону. Такой механизм часто можно увидеть на смесителях, оборудованных двумя ручками.
• Золотниковые диверторы устанавливаются на смесителях с двумя вентилями. Такие механизмы устроены предельно просто, что позволяет без проблем самостоятельно справиться с их ремонтом или заменой.

• Картриджный тип оборудован одним рычагом, который отвечает за регулирование и изменение направления потока. Такие механизмы не ремонтируются, а только меняются на новые.
• Эксцентриковое устройство или шаровый дивертор приводится в действие путем вращения ручки, в результате чего активируется шток. Эта деталь за счет поступательных движений закрывает/открывает нужные пробки. Ремонт обычно заключается в замене прокладок, что считается плюсом. Но при возникновении иной проблемы придется разбирать весь смеситель, что хлопотно и долго.
• Пробковый тип не является особенно популярным, хотя его ремонт прост, а эксплуатация удобна. От эксцентрикового устройства данный тип отличается наличием рычага, а не вращающейся ручки.

Вторым критерием считается функциональность. Здесь также присутствует две разновидности: двухпозиционные и трехпозиционные. Первый вид более распространен и доступен. Вторая разновидность устройства оборудована дополнительной опцией, используется по большей части на кухне, позволяет распределять поток по двум направлениям. Стоимость трехпозиционных диверторов составляет примерно тысячу рублей.

• По параметрам механизмы также отличаются. Выпускаются диверторы для резьбы на ½ и ¾ дюйма. Этот критерий играет большую роль, поэтому во время выбора должен учитываться обязательно.
• Внешние характеристики также имеют большое значение при выборе механизма. Дивертор не является полностью скрытым устройством, поэтому он участвует в формировании дизайна смесителя. При выборе нужно учитывать эстетические характеристики крана и особенности его дизайна.
• По способу монтажа выделяют встроенные и отдельные модели, самостоятельные механизмы. Первый вариант актуален в ванной комнате, второй используется в основном на кухнях для подключения к раковине стиральной или посудомоечной машины.

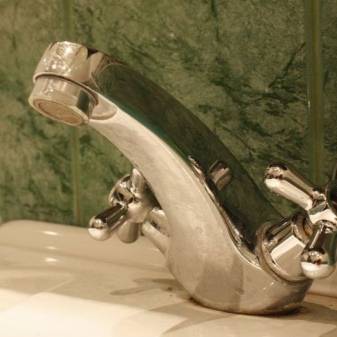

Ремонт двухвентильного смесителя

Кран-букса смесителя

Ремонт может затрагивать как кран-буксы, так и золотниковый клапан.

Как отремонтировать кран-буксы

Букса с резиновой прокладкой представляет собой винт, на торце которого закреплена дисковая резиновая прокладка. При вращении вентиля изменяется положение прокладки относительно седла. При ее приближении к седлу напор воды уменьшается, при удалении – увеличивается. Кран-букса этого типа нетребовательна к качеству воды.

В керамических конструкциях запирающий механизм представляет собой две керамические детали с отверстиями. Они отполированы, поэтому идеально совпадают между собой, что обеспечивает герметичность. Когда отверстия совпадают, кран полностью открыт. Вывести керамику из строя способны твердые примеси, которые попадают между диски.

Если установлены кран-буксы с резиновой прокладкой и вода течет из-под маховика, нужно разбирать конструкцию: снять стопорное кольцо, выкрутить кран-буксу до конца и вынуть внутреннюю деталь, на которой установлено два тонких резиновых кольца. Именно из-за их износа появилась течь. Эти элементы заменяют.

При разрыве прокладки или ее продавливании требуется замена детали на аналогичную. Подходящую можно подобрать, купив ремонтный набор. Если такой возможности нет, ее вырезают самостоятельно из куска резины.

Порядок изготовления самодельной прокладки:

1. Из резины вырезают квадратный кусок, примерно равный по размеру прокладке, но не меньше ее.
2. В центре ножницами делают отверстие. Главное, сделать его не слишком большим. Нужно, чтобы прокладка надевалась плотно.
3. Затем ножом или ножницами подрезают выступающие участки по месту.

Если выходят из строя детали керамической кран-буксы, то она ремонту не подлежит. Ее просто меняют на новую, так как диски в продаже отдельно не встречаются, а их ремонт (полировка) слишком кропотлив, хотя и возможен.

Кроме того, нужно осмотреть полости и трущиеся поверхности, устранить засоры, налет бежевого или рыжего цвета, свидетельствующий о ржавчине, известковые отложения. Существенно облегчит процедуру применение специальных средств, растворяющих ржавчину и известковый налет.

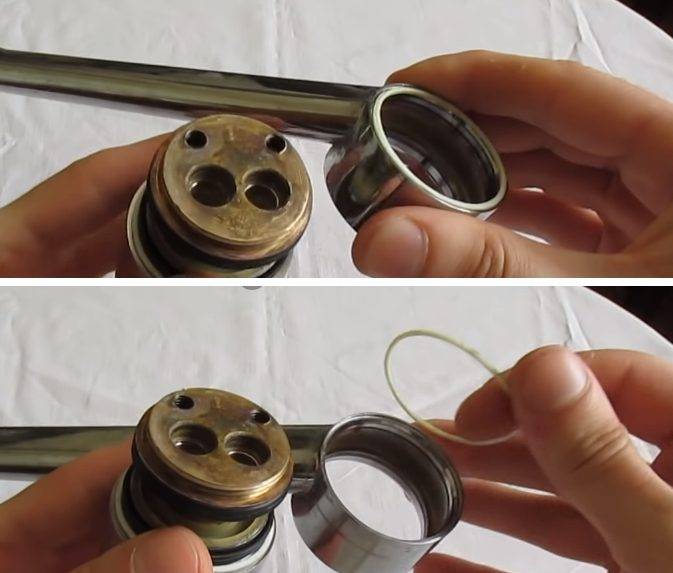

Ремонт и разборка золотникового клапана

Если вода одновременно течет из крана и из душевой лейки, значит, неисправен золотниковый клапан переключения. Он выходит из строя из-за износа либо попадания посторонних предметов. Чтобы добраться до него, нужно:

1. Снять декоративную заглушку и открутить крепление.
2. Снять вентиль.
3. Взять накидной ключ и накинуть его на крепление. Открутить, одновременно удерживая верхний шток гаечным ключом.
4. Снять верхнюю деталь. Внутри находится клапан, который снимается в сторону излива.
5. Внизу открутить переходник на излив.

После этого клапан свободно удаляется. На нем меняются прокладки на аналогичные.

Если это не помогает, снимают стопорную шайбу с верхней детали и вытаскивают шток. Там есть две резиновые прокладки. Их тоже можно менять.

Типовые неисправности

Изучая вопрос, как отремонтировать кнопку смесителя, важно разобраться в конструкции переключателя. Он состоит из пружины, штока, запорного механизма, уплотнителей

Вытяжной дивертор работает благодаря возвратно-поступательным движениям клапана, жестко закрепленного на штоке.

Когда сломалась кнопка для душа, пользователи отмечают перечисленные ниже явления:

1. При открытии крана появляются турбулентные шумы — причиной появления посторонних звуков является износ резиновых уплотнителей. Чтобы ремонтировать переключатель самому, иногда достаточно разобрать деталь, срезать изношенную кромку прокладки.
2. Вода течет из крана без перерыва — подобная ситуация подсказывает, что поврежден латунный клапан или образовался засор между клапаном и прокладкой. Разбираясь, как починить смеситель, сначала необходимо удалить скопившиеся отложения. Если полоска не устранена, стоит заменить клапан.
3. Кран открыт, а вода не поступает, не переключает с душа на кран поток воды — поврежден уплотнитель, деталь пересохла из-за продолжительного бездействия или в результате соприкосновения с жесткой водой. Иногда достаточно стукнуть по смесителю, чтобы устранить неисправность. Если подобные действия не привели к ожидаемому результату, стоит открутить головку, поправить уплотнитель или перевернуть его.

Когда не работает кнопочный переключатель, можно взяться за работу самостоятельно или обратиться к профессионалам. Чаще всего проблема состоит в уплотнителях, прокладке или пружине. Все эти части реально заменить или просто обновить, например почистив, своими руками.

Как разобрать, собрать и установить

Дивертор, который расположен внутри смесителя, разбирается следующим образом:

• перекрыв воду, открутить шланг подачи воды на душ и демонтировать гусак;
• вынуть кнопку или открутить винт со штоком и снять рукоять рычага. При наличии фиксации механизма, отвинтить фиксирующую гайку и вынуть механизм;
• очистив устройство от налета собрать механизм в обратном порядке разбора.

Целесообразность использования смесителя, его качественная работа зависит от дивертора, отвечающего за перенаправление потоков воды. Порой без дивертора подача воды не только затрудняется, но и невозможна.

Конструкция переключателя

Девиатор для смесителя в ванной представляет собой двухходовые или трехходовой кран, который одновременно открывает один патрубок для водного потока и перекрывает остальные. Внешне выполнен в виде отдельного заметного узла, который присоединен к смесителю, или в виде встроенного в корпус элемента, только наружные части (кнопка или рычаг) которого заметны.
Устройство излива с дивертором для смесителя представлено в виде кривошипа, который перемещает бочонок с клапаном между выходными патрубками. Иногда применяется шток с резиновыми манжетами, открывающих попеременно патрубки при изменении положения.
Каждая разновидность конструкции обладает определенными преимуществами и недостатками. В целом, диверторный переключатель – это достаточно слабый механизм, который часто ломается и барахлит.
Причиной поломок могут стать:

• износ резиновых прокладок (манжет);
• формирование оболочки известкового налета из-за низкого качества воды в водопроводе;
• реакция на электрохимической коррозии, которая разъедает шток или кривошип.

В результате клапаны, которые пропускают жидкость в отрезки трубы, недостаточно прилегают, лейка для душа и носик крана текут одновременно.

Особенности установки и ремонта

Каждый механизм, как и любой человек, имеет свою индивидуальность. И для того, что бы он служил долго и добросовестно, необходимо учитывать особенности каждого вида, выполняя монтаж девиатора или его ремонт.

Золотниковый тип. Переключатели такого вида портятся чаще других. Наиболее распространенная неполадка — это протекание воды из-под регулятора. Причин тому бывает несколько:

1. неплотная буксы или винта кривошипа;
2. изнашивание резиновых колец;
3. отсутствие или изнашивание прокладки.

Установить причину неисправности несложно. Нужно снять рукоятку и, открыв воду, посмотреть, в каком месте она протекает. Исправить проблему можно самостоятельно, имея на руках отвертку и разводной ключ. Демонтаж и замена золотникового механизма не требует усилий и специальных знаний, это и является его преимуществом.

Кнопочный тип. Это достаточно прочный и долговечный механизм. Выйти из строя он может только по таким причинам, как:

1. износ резиновых колец;
2. поломка пружины переключателя;
3. изношено кольцо – сальник.

Замену этой конструкции нужно начинать с перекрытия воды вентилями смесителя. Затем необходимо отсоединить кран и шланг душа. После этого можно извлечь механизм, очистить его от загрязнений и заменить негодную деталь. Установка девиатора кнопочного типа также не требует специальных инструментов и доступна неспециалисту.

Картриджный переключатель. Этот механизм ломается очень редко. Наиболее распространенной причиной неисправности становится примесь грязи в водопроводной воде. Ремонт заключается в полной замене девиатора. Сделать это несложно, достаточно выкрутить винт, снять рычаг и достать сломанный картридж. После установки нового элемента спокойно соберите смеситель.

Одна из основных проблем ванно-душевого смесителя — поломка механизма переключения душ-излив. Иногда единственное решение — это покупка нового смесителя. Однако в ряде случаев можно поменять только сам механизм. Как это сделать самостоятельно, мы расскажем в этой статье.

Симптомами поломки механизма переключения душ/излив будут:

• невозможность или затруднёное переключение механизма;
• одновременная работа, как душа, так и излива смесителя в любом положении переключателя.

Механизмы переключения душ/излив бывают следующих типов:

• эксцентриковые;
• картриджные;
• буксовые;
• шаровые;
• в виде отдельного блока (для некоторых видов одноруких смесителей).

Способы установки

Существует 2 варианта установки диверторов:

Механизм встроен в корпус смесителя. Применяется в сантехнике для ванны, переключает воду в лейку или на излив через кран.

Представлен как отдельная деталь, которая входит в комплект. Используется для подключения к кухонным раковинам посудомоечных или стиральных машин.

При любом варианте установки деталь можно приобрести отдельно.

А также следует знать, что есть модели, которые могут работать исключительно в двух позициях — направление струи фиксируется либо по одной трубе, либо по другой. А есть трехпозиционные варианты, они предоставляют выбор — либо переключение направления, либо единовременную подачу воды сразу в обе стороны.

Общие рекомендации

Сантехническая арматура ванной нуждается в периодической ревизии. Для замены износившихся, неисправных компонентов необходимо разобрать смеситель в ванной, придерживаясь алгоритма действий:

• Ознакомьтесь с конструкцией, последовательностью разборки.
• Подготовьте инструменты, освободите зону работы от посторонних предметов.
• Перекройте подачу воды.
• Открыв кран, сбросьте остаточное давление системы.
• Во избежание повреждений декоративного покрытия используйте защитные накладки на губки ключей; оборачивайте гайки, колпаки арматуры тканью. Подложив толстое полотенце, убережете раковину, ванну от случайно упавших деталей, удара сорвавшегося ключа.
• Перед тем как снимать рукоятку, обязательно выкрутите крепежный или стопорный винт, скрытый заглушкой. Далее следует демонтировать запорно-регулирующий узел. Тип смесителя определяет нюансы операций.
• Ограничивайтесь достаточным минимумом: разбирать лишнее не нужно, постарайтесь предварительно установить причину поломки.

В большинстве случаев удобнее выполнять разборку, не снимая смеситель. Иногда невозможно выкрутить буксу, картридж на месте, тогда отсоединяют корпус от подводящих воду эксцентриков, открутив накидные гайки.

Удерживайте корпус рукой или вторым ключом за накидную гайку, чтобы компенсировать опрокидывающий момент, если головка тяжело выкручивается. Иначе нарушится герметичность соединений: эксцентрик – гайка, футорка – корпус; есть вероятность обломить кран по резьбе футорки.

Инструкции по применению

Стоит рассмотреть несколько советов касательно эксплуатации такого многофункционального приспособления, а именно:

• золотниковые диверторы привлекают своей доступностью и простотой в использовании, хотя во время эксплуатации может возникнуть проблема, когда буксы и кривошип неплотно расположены; постоянная замена резинового кольца в таком случае обеспечена;
• в кнопочном устройстве проблема может возникнуть не только из-за изношенности кольца, но и также по причине поломки пружины;
• если использовать картриджное устройство, то следует быть готовым к тому, что он быстро покроется ржавчиной и другими плохими веществами.

Стоит разобраться подробнее, как нужно собирать и разбирать дивертор. Прежде чем его снимать, обязательно нужно удалить налет и воспользоваться герметиком. Именно он поможет легко разобрать устройство, даже после нескольких лет использования. Лучше применять силиконовые прокладки, поскольку они менее изнашиваются и намного прочнее.

Дивертор – это деталь, которая не может похвастаться долговечностью и исполнительностью. Его работа связана с водой, поэтому устройство быстро изнашивается и требует оперативного вмешательства, которое не каждому по карману.

Если есть желание самостоятельно снять или поменять дивертор, тогда рекомендуется следовать следующей схеме:

• прежде чем что-либо делать, нужно перекрыть воду;
• после этого нужно открутить шланг от душа;
• необходимо демонтировать гусак, после чего можно смело снимать дивертор;
• чтобы установить дивертор назад, стоит проделать процедуру в обратном порядке.

Как показывает практика, работать с такого рода приспособлением довольно просто, необходимо только придерживаться тщательной чистки и регулярного ухода.

В следующем видео вас ждет простой ремонт дивертора в смесителе для ванны.

Преимущества и недостатки керамического дивертора

Благодаря включению в конструкцию керамики удалось значительно увеличить срок работы устройства до 300 тысяч переключений, чего хватит более чем на 50 лет ежедневного использования. Керамический дивертор рассчитан на повышенную нагрузку, в том числе и при сильных гидроударах. Ход ручки плавный, угол поворота 1800.

К недостаткам возможно отнести необходимость возвращать рычаг в исходное положение вручную. Если этого не сделать, то при следующем включении вода пойдет из той трубы, на которой установлен поворотный рукав. А сюрпризы в виде холодного душа в неожиданный момент не всем по душе.

Еще один фактор — стоимость диверторных смесителей. Но учитывая их долговечность, стоит отнестись к данному вопросу философски.

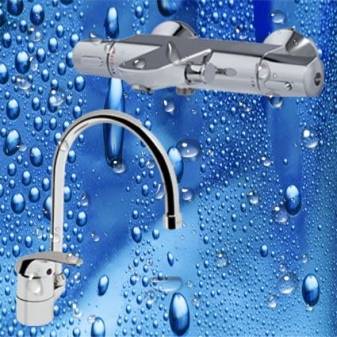

Смеситель для раковины

По типу конструкции смесители для ванных комнат подразделяют:

• вентильные;
• рычажные;
• бесконтактные;
• каскадные;
• смесители-термостаты.

Первый тип – классическое механическое устройство, конструкция предусматривает два вентиля, посредством которых происходит подача горячей и холодной воды.

Смесители рычажного типа – смешивание холодной и горячей воды происходит благодаря встроенному шаровому механизму либо картриджу.

Включение прибора и регулирование силы потока происходит при перемещении рычага в вертикальном направлении. Горизонтальное перемещение – регулирует температуру воды.

Принцип действия бесконтактных кран-смесителей заключается в срабатывании сенсорных датчиков.Особенность каскадного смесителя заключена в самом названии прибора – вода подается сильным потоком, моделируя водопад. Это модели премиум класса. Достоинства каскадных смесителей: эргономика и оригинальный дизайн. Недостаток – дорогая цена.

Смесители-термостаты – высокотехнологическое устройство, которое оснащено встроенным термоэлементом, посредством которого происходит подготовка воды.

Конструкция прибора включает в себя:

• температурную шкалу;
• регулятор напора;
• ограничитель температуры.

Выбирая смеситель на раковину по типу материала, нужно учитывать условия эксплуатации. Для ванной комнаты характерна повышенная влажность, резкие перепады температур, оправданным выбором станут латунные модели, латунь – материал стойкий к воздействию влажной среды.

Конфигурация изливаВыбирая кран-смеситель для раковины важно учесть технические параметры носика – длину, высоту, конфигурацию. Виды изливов:

Виды изливов:

• фиксированные;
• поворотные;
• низкие (до 15 см);
• высокие (свыше 25 см).

Обзор ассортимента

Большое многообразие продукции представлено различными моделями, отличающимися по назначению, конструкции, форме, размерам, комплектующим.

Под брендом Vidima выпускаются смесители:

• для умывальника в ванной, а также для душа;
• для мойки и раковины на кухне;
• для биде.

По принципу смещения различают смесители:

• Однорычажные. Внутри встроен картридж, обеспечивающий снижение шума. Такие приборы оснащены системами «click», «hwtc». Модели просты в эксплуатации. Размеры рукоятки с выступом отличаются в зависимости от модели.
• Двухвентильные. Благодаря кран-буксу происходит смешивание воды разных температур, кран может поворачиваться на 180 градусов. Существуют различные формы моделей, например, в виде треугольника, креста.

Установка приборов может осуществляться вертикально или горизонтально. В ванной комнате чаще осуществляют настенный монтаж конструкции. Изливы выбирают с длинной ручкой.

В составе настенных смесителей присутствуют стандартные комплектующие, к которым относится лейка для душа, излив. Также могут находиться такие запчасти, как картриджи, аэраторы, эксцентрики, гайки, розетки. Комплект запасных частей отличается в зависимости от типа модели.

Следует отметить, что подача струи из лейки может осуществляться в разных направлениях, при этом напор воды легко регулируется. Изливы представлены короткими или длинными моделями. Наличие запасных частей значительно облегчает задачу по восстановлению функционирования прибора при возникновении каких-либо нарушений.

Среди современных коллекций можно выделить следующие модели:

«Ретро» для ванной

Двухвентильная конструкция характеризуется длинным изливом. Поворотный угол составляет 360 градусов. Внутри встроен аэратор, кран-букса, показатель холодной, горячей воды. Прибор имеет настенное вертикальное крепление. В составе комплектации присутствует лейка для душа, шланг, а также приспособление, которое держит лейку.

«Орион» для кухни

Однорычажная конструкция характеризуется очень длинным изливом. Поворотный угол составляет 360 градусов. Внутри встроен аэратор и керамический картридж, показатель холодной, горячей воды. Присутствуют функции «click», «hwtc». Прибор устанавливают на мойку.

«Флоу» для кухни

Однорычажная конструкция характеризуется короткой формой излива. Внутри встроен керамический картридж, аэратор, индикатор холодной и горячей воды. Смеситель оснащен системами «click», «hwtc». Прибор крепится на раковину.

«Лоджик» для умывальника

Однорычажная конструкция характеризуется наличием короткого излива. Внутри встроен аэратор, керамический картридж, индикатор холодной и горячей воды. Устанавливается на раковину.

«Уно» для биде

Однорычажная конструкция характеризуется коротким изливом. Внутри встроен керамический картридж, аэратор, индикатор холодной и горячей воды. Устанавливается на биде.

«Уно» для умывальника

Однорычажная конструкция характеризуется длинным изливом. Поворотный угол составляет 360 градусов. Внутри встроен картридж из керамики, аэратор, определитель холодной, горячей воды. Прибор устанавливают на раковину.

«Квадро» для мойки

Двухвентильная конструкция характеризуется длинным изливом. Поворотный угол составляет 360 градусов. Внутри встроен аэратор, кран-буксы из керамики, определитель холодной, горячей воды. Прибор устанавливают на раковину.

«Практик» для душа

Двухвентильная конструкция характеризуется очень длинным изливом. Поворотный угол составляет 360 градусов. Внутри встроен аэратор, кран-буксы из керамики, маховики из пластика, определитель холодной, горячей воды. Прибор монтируется на стену вертикально. В комплекте присутствует лейка для душа, шланг из металла, приспособление, которое удерживает лейку.

Модели продукции представлены различными формами и размерами, позволяющими подобрать оптимальный вариант прибора для любого вида интерьера. Знание функциональный особенностей прибора облегчит процесс эксплуатации, а также поможет продлить срок его службы.

Практическое применение

Самое распространенное место применения девиатора в смесителе – это, конечно, ванная комната. Сегодня нет на земле человека, который бы не был знаком с переключателем воды на душ или кран. В основной своей массе они установлены стационарно в готовых смесителях, предназначенных для ванных комнат.

Кухонные сегодня так же не обходится без девиатора. Его устанавливают, чтобы иметь возможность одновременно пользоваться водопроводной и фильтрованной водой, не устанавливая дополнительных приспособлений.

В странах Востока девиатор ставится таким образом, чтобы при необходимости вода подавалась не только на кран или душ, но и на специальное устройство в унитазе, предназначенное для личной гигиены.

Ремонт кнопочного переключателя душа

После разборки первым делом необходимо обратить внимание на состояние уплотнительных колец и прокладок. Они часто рвутся, пережимаются, дубеют

В большинстве случаев именно замена уплотнителей помогает решить проблему протекания.

Поврежденный уплотнитель

Также следует обратить внимание на свободный ход пружины и уплотнителя, который она толкает. Возможно, пружина заклинила и не возвращала резинку на место

В идеале необходимо заменить оба компонента, однако найти соответствующую пружину и уплотнитель бывает крайне трудно.

Заклинившая пружина штока переключателя

Чтобы восстановить упругость пружины ее следует немного растянуть. Резинка имеет внутри полость, поэтому вырезать аналогичную самостоятельно не легко. Старый уплотнитель нужно почистить от загрязнений и размягчить (поместить в керосин на несколько часов).

Нормальное состояние пружины штока

Сборка переключателя выполняется в обратной последовательности. Сначала устанавливается шток, затем закручивается нижний крепеж, устанавливается кнопка. В конце останется подсоединить душевой шланг и излив, открыть подачу воды.

Подведем итоги. Ремонт вытяжного переключателя душа зачастую состоит в замене уплотнительных компонентов, а также восстановлении эластичности пружины. Зная последовательность разборки смесителя, проблем с задачей не возникнет. В редких случаях потребуется покупка новых резинок, хотя найти подходящие будет не просто. Иногда эта проблема переходит в необходимость приобретения нового крана в сборе.
