Что такое водоотвод и канализация? Обзор +Видео

Система водоотведения для загородного дома

Система водоотвода в загородном доме должна включать в себя дополняющие друг друга системы. Это должны быть системы поверхностного вывода воды, водосточные системы кровли, глубинные системы дренажа.


Для решения этих проблем конструкторы разработали различные виды канализации. Далее мы подробно остановимся на каждой из них.

Ливневая канализация. Чаще всего это большая бетонная труба, расположенная ниже уровня замерзания почвы. Она оснащается коллекторами, к которым подключаются все системы водоотвода из вашего участка. Вывод таких вод производится в природные водоемы.

Существует также смешанная канализация. Она предназначена для вывода не только водоотводов, но и канализации. Она тоже имеет коллектора и в дополнение оснащена системой очистки сточных вод, которая сначала очищает воду, а затем сбрасывает их в природные водоемы.

Если у вас не получилось обустроить на своем участке ливневую или смешанную канализацию вам прекрасно подойдет дренажное поле. Эта система обеспечивает природное и равномерное впитывание и водоотведение осадков в почву.

Устройство подземной дренажной системы лучше всего объединить с фундаментными работами. Грунтовые и подземные воды отводятся дренажной системой, чтобы избежать затопления. Их можно использовать повторно, но сначала их нужно очистить. Многое в работе системы зависит от правильности ее эксплуатации

Создание проекта и подготовительные работы

Правильный чертеж будущей ливневой канализации и схема конструкции позволяет организовать эффективный водоотвод на участке при минимальных затратах. Поэтому перед тем как сделать ливневую канализацию своими руками, нужно составить ее проект.

Для составления проекта требуются провести определенные расчеты, которые основываются на следующих данных:

  • Среднее количество осадков, характерное для определенного региона.
  • Периодичность выпадения осадков.
  • Высота снежного покрова.
  • Площадь стока.
  • Площадь крыши.
  • Объем сточных вод.
  • Наличие и расположение подземных коммуникаций.
  • Свойства грунта на участке.

При решении вопроса, как сделать ливневку своими руками, необходимо рассчитать объем влаги, которая будет выводиться с участка, используют формулу:

Q = q20*F*K.

Здесь Q обозначает искомый объем влаги, q20 – количество осадков, F – площадь, с которой будет отводиться вода, К – поправочный коэффициент, который определяется по материалу покрытия участка. Например, для участка, засыпанного щебнем, нужно брать коэффициент 0,4. Асфальтированный участок требует использования коэффициента 0,95, для крыши – 1.

По полученным значениям определяют оптимальный диаметр труб.

Глубина укладки дрен и лотков при обустройстве ливневой канализации своими руками также определяется условиями местности. В большинстве случаев трубы диаметром до 50 см располагают на глубине 0,3 метра, трубопровод большого диаметра рекомендуется разместить на глубине 0,7 метра.

При выборе глубины расположения трубопровода следует учесть один момент. Если существует возможность утепления труб и других элементов ливневой канализации, то можно не слишком заглублять систему. В этом случае получается некоторая экономия за счет снижения затрат на земляные работы.

Что касается необходимого уклона ливневки для двора с отводом, то эти значения строго регламентированы:

  • Трубы диаметром 15 см должны располагаться с уклоном 8 мм на погонный метр.
  • Трубы диаметром 20 см укладывают с уклоном 7 мм на погонный метр.

Как выбрать правильную трубу

Перед тем как сделать водосток из канализационных труб требуется внимательно подойти к выбору материала. Водосток бывает двух видов:

  • внутренний, используется для плоских крыш;
  • наружный, применяют для покатой кровли.

Производители выпускают трубы разного цвета, что помогает покупателю легче ориентироваться. Давайте рассмотрим их свойства и типы:

  1. Белая труба. Основное применение – система канализации внутри помещения. Преимущества — стойкость к высоким температурам и приглушение шума текущей воды. Прекрасно подойдет тем, кто проживает в регионах с мягкой зимой, так как она не выдерживает перепадов низких температур. В условиях суровой зимы быстро выйдет из строя.
  2. Серая труба. Так же, как и белые, их рекомендуют использовать внутри помещения. Материал, из которого они изготовлены неустойчив к морозу и не выдерживает сильных физических нагрузок. Использовать рекомендуется в регионах, где нет суровых зим. Основная причина – придется довольно часто чистить водосток от замерзшего льда и снега.

  1. Коричневая труба. Такой тип рекомендован для наружного применения. Основное преимущество – толстая стенка. Благодаря этому фактору имеют хорошую стойкость к высокому давлению и минусовым температурам. Прекрасно выдерживает давление льда и снега в зимний период. Существенный минус – в жарком климате она становится хрупкой под воздействием солнца.

Как мы видим производители не дают большого выбора, и каждый из представленных видов имеет свои недостатки. По этой причине мы рекомендуем использовать в монтаже канализационную трубу из пластика. Она сочетает в себе стойкость как к солнцу, так и морозам.

Дополнительно стоит отметить, что можно использовать практически любую трубу, выполненную из металла

Но при выборе особое внимание стоит уделить её весу, так как она крепится к вашему карнизу. Самый подходящий вариант – труба из нержавейки

Как построить канаву

…открытого типа

До начала монтажных работ заранее подготавливают оборудование и материалы:

  • -экскаватор, если объем работы большой, либо лопаты.
  • -крупную, мелкую щебенку.
  • -желоба для сбора осадков, либо материалы, укрепляющие стенки каналов.

Схема прокладки канав. Работы по устройству ливневки ведутся в определенном порядке.

Нужно выкопать траншеи вдоль ограждения участка, ведущие к месту, где собирается вода. Трубы в канавах заглубляются в почву более чем пятьсот миллиметров, имеют ширину четыреста миллиметров. Если для водоотведения применяются специальные желоба, то траншея вырывается немного больше габаритов желобов.

Далее дно канавы засыпают щебнем, сначала крупной консистенции, затем мелкой. Если планируется встраивать ливневый желоб, то на дно укладывается песок, а не щебень, образуя подушку для желоба. Вновь проверяют качество работы всей системы. У входа в место сбора воды сооружают устройство для улавливания песка. Устройство должно соединяться с водоотводной системой с одной стороны, и трубой, выводящей жидкость в водоем, либо колодцем, коллектором для сбора воды – с другой. Канавы для красоты обкладывают камнями, высаживают растения, желоба накрываются специальными решетками.

Избыточную воду отводить в водосборный колодец для орошения участка.

… закрытого типа

Схема монтажных работ. Сначала трубы соединяются в единый трубопровод, используя специальные фитинги, необходимые для системы. По приготовленному плану прокладывают изгибы трассы. Затем трубы покрывают геотекстилем или иным теплоизоляционным материалом. Обычно применяют трубы для основной конструкции с сечением в сто десять миллиметров, и вспомогательные трубы с диаметром семьдесят пять миллиметров.

Далее идет подготовка траншей, глубина залегания труб должна быть выше шести ста миллиметров, ширина канавы будет варьироваться от размеров прокладываемых труб. Не нужно забывать о соблюдении угла наклона траншеи для обеспечения самотека жидкости.

Дно засыпается песком, затем щебенкой. На подготовленную подушку кладутся трубы. Искусственным способом наполняют трубы водой и тестируют систему на наличие протечек и качества прохода жидкости к собирательной емкости. Также сооружается устройство для улавливания песка перед собирательной емкостью.

Трубы покрываются слоем песка и щебня, затем канавы утрамбовываются землей.

Водоотводные канавы предназначены для сбора избыточной влаги после ливней или таяния снегов. Они нужны, чтобы избежать подтопления хозяйственных построек и сохранения урожая на участке. Ливневую канализацию можно экономно соорудить своими руками.

Разновидности внутренней системы водоотвода

  • Самотечная – самый простой вид водостока, который может быть установлен самостоятельно. Но основным ее минусом является неспособность справиться с ливневыми осадками. Ее производительности не хватает на наплыв воды и в такой ситуации она становится бесполезна. Но также она является наиболее дешевым вариантом;
  • Сифонная – главной отличительной чертой от самотечной системы считается ее высокая производительность. Во время больших осадков сифонный водосток полностью заполняется водой, от чего образуется водный столб. В случае понижения уровня жидкости в стояке, в воронке отмечается область, которая разряжается и притягивает к себе всю влагу, что осталась на крыше дома. Бесспорным преимуществом является также и то, что при быстрой транспортировке воды каждый узел водостока самоочищается. При этом не имеет значения из какого материала она изготовлена. Поэтому цена устанавливается достаточно высокая, однако она полностью оправдывает все затраты.

Основные требования к монтажу:

Необходимо равномерно разместить воронки по вокруг площади ската;
Воронки по требованиям СНиП рекомендуется устанавливать не ближе, чем на 1 м от стен сооружения. 20 м – это максимальное расстояние, дозволенное для размещения воронок;

Многоуровневые крыши, расстояние между которыми превышает 4 м, снабжаются дополнительными ветками водостока, которые не имеют связи между собой

Это необходимо по причине того, что имеющийся перепад снижает производительность;

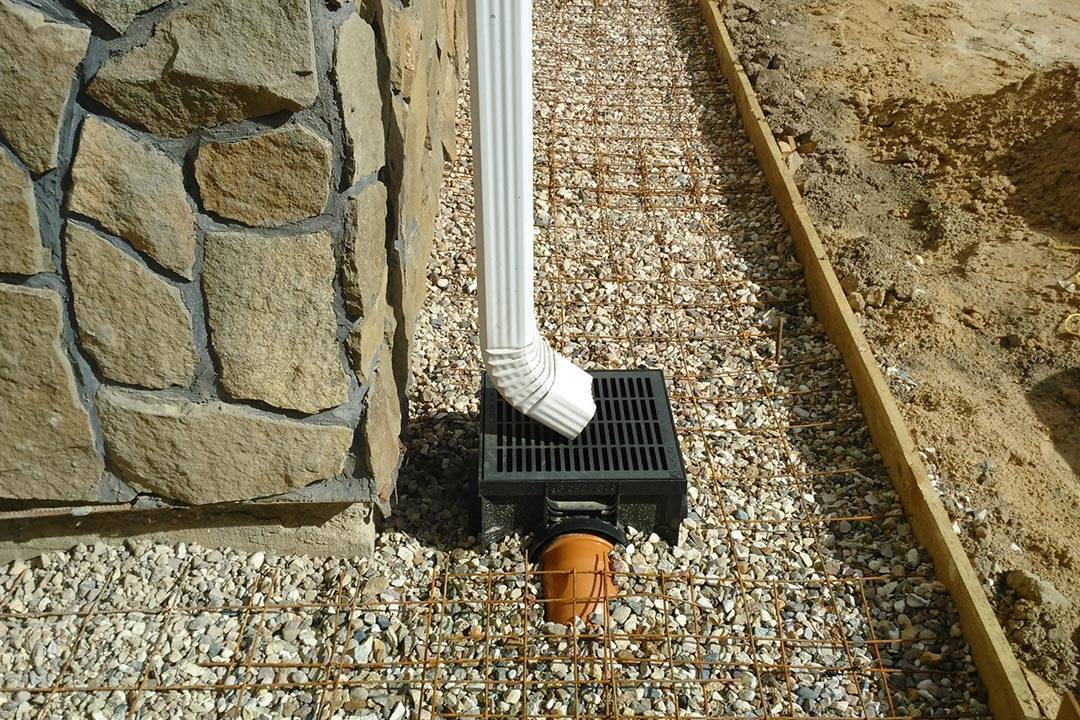

Важно отметить, что также должна быть оборудована ливневая канализация, берущая свое начало с под стояком водостока и заканчивающаяся в специально отведенных для этого местах. В частных же домах разрешается спуск водосточных вод в грунт или специально подготовленную емкость.

Особенности конструкции дождевой канализации

Основное назначение ливневки заключается в сборе в единый поток поверхностных вод и транспортировке их в канализационный коллектор. Устройство ливневки представляет собой систему труб, специальных лотков, пескоуловителей, сифонов, заглушек, ливневых колодцев (дождеприемников) и других элементов, необходимых для отвода осадков. В зависимости от вида водоотливной схемы для конкретного дома в нее входят те или иные элементы.

Специалисты предупреждают, что ни в коем случае нельзя делать водоотвод из ливневой канализации в грунтовую глубинную дренажную систему. Нередко монтаж ливневки и дренажа для понижения на участке уровня грунтовых вод выполняется под одним углом параллельно друг другу, но имеют они разное назначение. Необходимо делать дождевую канализацию над дренажной конструкцией.

По способу отвода осадков водоотливная система бывает:

  • открытой;
  • закрытой;
  • смешанной.
