Дренаж участка своими руками: технология устройства глубинного и поверхностного вариантов

Конструкции поверхностных дренажных систем

Конструктивно дренажные системы на поверхности различают:

⊕ открытые — каналы находятся на земле без закрытия чем-либо, для удобства их располагаются по участку вдоль дорожек и домостроений;

⊕ засыпные — емкость канала засыпается дренажной смесью камней и песка, чаще применяются на газонах и клумбах;

⊕ закрытые — желоба либо каналы накрывают решетками, что предоставляет более широкие возможности использования территории.

Устройство поверхностных систем водоотведения не требует ни значительных вложений в расходные материалы, ни трудоемких земляных и инженерных работ по прокладке и монтажу. При всех достоинствах, такие дренажные системы не эффективны при борьбе с грунтовыми водами и почвенным подтоплением. В этих случаях обеспечить защиту дома и участка от повышенной влажности и затоплений поможет глубинная система дренирования грунта.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

  • открытый;
  • закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Открытый вариант дренажа

Закрытая или глубинная схема представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Закрытая дренажная схема

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа  – это самый простой способ, который не требует лишних затрат. Включает в себя канавы, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые схемы дренажа имеют два основных недостатка:

  • они занимают полезную площадь:
  • траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

Пристенная дренажная система

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

Кольцевая дренажная схема

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как дренаж нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных землевладений может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

Горизонтальный дренаж

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид схемы либо он не выполняет свои функции в должном объеме.

Комбинированный дренаж

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Вертикальный дренаж

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Комплектующие для дренажных систем

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

  • бетон;
  • бетон с полимерным наполнителем;
  • пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы.  Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Видео описание

Про обустройство глубинного дренажа смотрите в видео:

Глубинная дренажная система вокруг дома есть двух типов:

  • Пристенная . Устанавливается в загородных домах с подвальным помещением или цокольным этажом. Такой дренаж не требует дополнительных работ для обустройства, так как устанавливается во время закладки фундамента. Трубопроводы укладываются непосредственно в вырытый под него котлован. В самой нижней точке траншеи необходимо произвести монтаж дренажной емкости, которая будет выполнять функцию накопительного колодца, или отводить воду за пределы участка;
  • Кольцевая . Кольцевой дренаж вокруг дома применяется на участках с высоким содержанием глины в грунте, а также при отсутствии в доме подвалов и цокольных этажей. Траншеи выкапываются на некотором отдалении от здания (2-3 метра). Глубина дренажа вокруг дома обязательно должна быть на половину метра больше, чем самая нижняя точка фундамента. Это необходимо для повышения эффективности его защиты. На дно траншей укладывается слой щебня.


Кольцевая система применяется на глинистых участках, и при отсутствии цоколя и подвала в доме Источник gazobetoneco.ru

Устройство глубинного дренажа

Алгоритм организации глубинного дренажа на сложном глинистом грунте с высоким уровнем воды:

  1. Разметьте участок и выберите наиболее подходящее место для установки водоприемника. На отведенной рабочей площадке выкопайте канавы: глубина – 100-120 см, ширина – 50 см. Уклон к водосборнику – 30 градусов.
  2. Засыпьте в траншеи слой мелкого песка в 10 см, а затем утрамбуйте его.
  3. Уложите в канавы геотекстиль – он должен закрывать стенки канав и выходить на их бортики.
  4. Насыпьте на геоткань слой мелкозернистого щебня в 15 см.

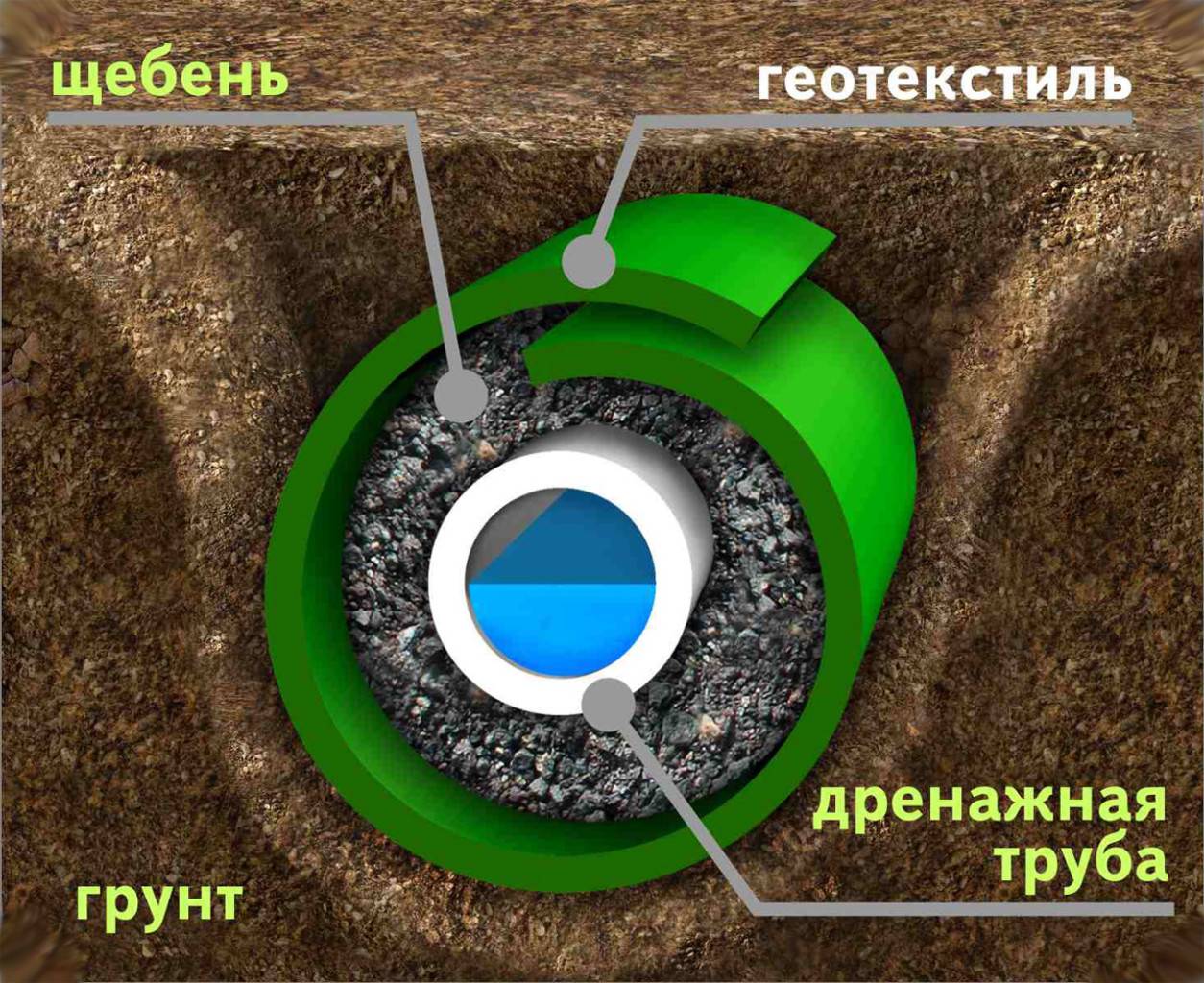

  5. На щебень поместите пластиковые трубы – в обязательном порядке перфорацией вниз. Уложите трубы во все траншеи, соединяя их муфтами и фитингами. На поворотах дренажных магистралей установите ревизионные колодцы – они должны возвышаться над грунтом.
  6. Закройте трубы мелким щебнем и заверните свободные края геотекстиля так, чтобы получился своеобразный кокон.
  7. Оставшиеся промежутки траншей засыпьте песком.
  8. Закройте траншеи грунтом. Подождите, пока он просядет, и сверху насыпьте еще слой почвы, выровняв траншеи до уровня земли. Сверху уложите слой дерна.

Обустройство дренажа

Когда дренажные трубы будут смонтированы, займитесь организацией водоприемника. В его роли может использоваться как готовая пластиковая емкость, так и собственноручно собранный колодец из железобетонных колец. Средний диаметр сборника – 1-1,5 м. Водоприемник нужно установить в неглубокую яму и зафиксировать там подпорками.

Как видите, организация дренажа на глинистом грунте с повышенным уровнем подземных вод не таит в себе никаких сверхсложных процессов. Главное в этом деле – определиться с вариантом дренажа и точно следовать правилам его организации. А награда за труды не заставит себя долго ждать – вы наконец-то забудете о постоянных подтоплениях и сможете наслаждаться полноценной жизнью на своем участке.

Зачем нужно отводить почвенные и ливневые воды с участка?

Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.

В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.

Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.

Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.

Для чего нужна дренажная система на участке

Дренаж — принудительное отведение воды. Обычно данная процедура проводится перед строительством зданий с целью осушения участка. Дренаж представляет собой комбинацию отводов, колодцев, помогающих излишней воде выводиться с придомой территории.

Перед строительством дома на участке обязательно его необходимо тщательно обследовать. Это поможет определить, необходим ли дренаж, а также, какую именно систему лучше монтировать. Предварительно необходимо собрать следующую информацию:

  • состав грунта;
  • особенности рельефа участка (ценной будет информация о наличии участков в низине, где будет обязательно скапливаться влага);
  • особенности климата, в частности, количество осадков;
  • уровень расположения грунтовых вод;
  • возможность отвода большого количества воды в весенний период.

Если на участке застаивается вода, то обязательно нужна дренажная система

После сбора данной информации можно определить необходимость обустройства дренажной системы. Она нужна если:

  • грунтовые воды располагаются менее, чем в 1 м от поверхности земли;
  • грунты глинистые или субглинистые.

Определить необходимость дренажа также можно по растущим на нём растениям. Признаками повышенной влажности являются осока, рогоз и другие влаголюбивые растения, культурные же деревья развиваются плохо, обычно просто загневают.

Осока — показатель повышенной влажности участка

Преимущества системы осушения

Достоинства дренажа очевидны:

  • создание оптимального микроклимата для проживания людей (будет исключена вероятность размножения грибка на фундаменте, а значит и стенах строений);
  • обеспечение благоприятных условий для выращивания растений;
  • профилактика образования луж, которые могут привести к образованию постоянной грязи;
  • снижение численности насекомых (например, комары очень любят влажные территории).

Дренажная система обеспечивает оптимальный микроклимат для проживания человека

Дренажная система земельного участка состоит из:

  • водоприёмника (это может быть абсолютно любой водоём, и даже канава вдоль дороги);
  • проводящей сети;
  • регулирующей сети (сети канав на всей территории участка);
  • ограждающей сети.

Чаще всего используется закрытый вертикальный дренаж, который состоит из системы траншей высотой в несколько метров. На дне этих траншей устанавливаются дренажные трубы или же дно просто засыпается щебнем, битым кирпичом, а затем землей. Это позволит собираться влаге именно в этом месте, а не распространяться на весь участок.

Закрытая дренажная система занимает гораздо меньше пространства

Создание дренажного колодца своими руками

В этом списке приведены отличия разных видов колодцев:

  • Поворотный (смотровой), диаметром 340 (460) мм – используется в угловых точках трассы.
  • Ревизионный (925 мм) – обладает сравнительно большим диаметром для свободного доступа, осмотра, очистки.

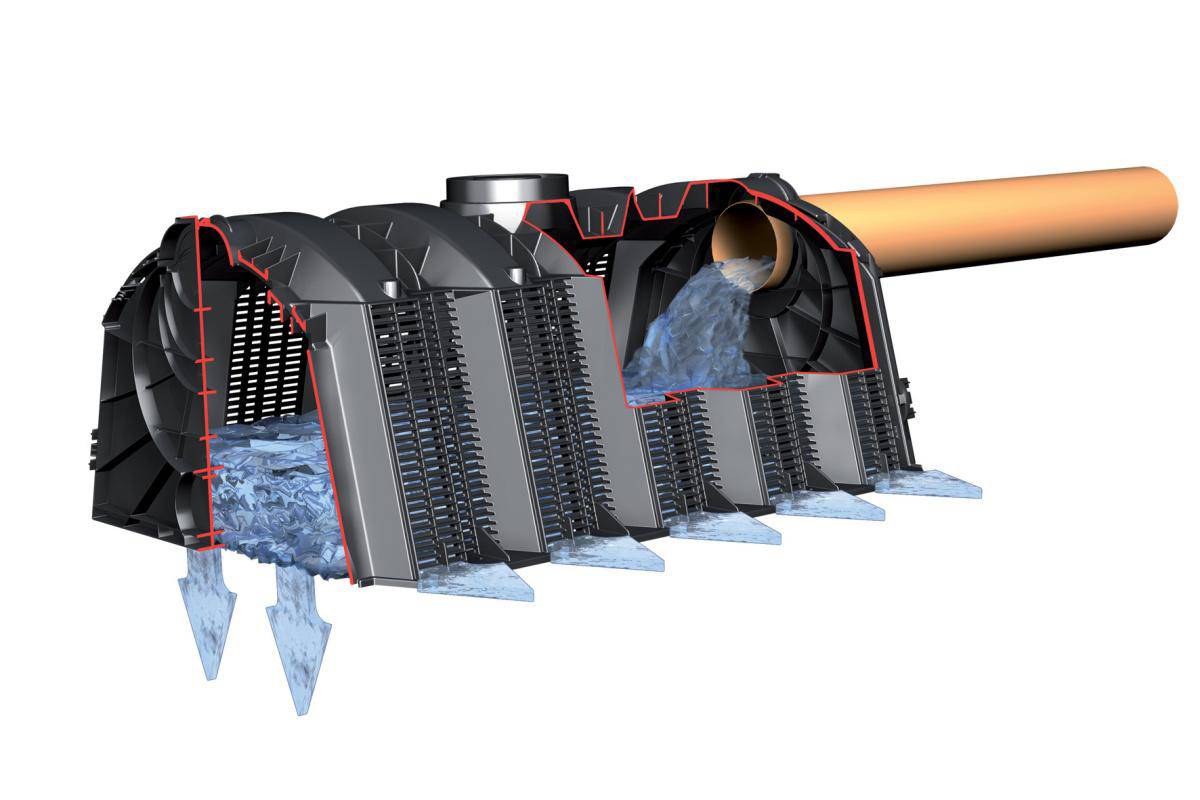

  • Поглотительный. В таком колодце нет дна. Нижняя часть заполняется гранулированным материалом. Такое сооружение устанавливают на песчаных грунтах для достаточно быстрого впитывания воды.
  • Накопители – герметичные емкости. В них собирают воду для последующего применения, полива растений, технических нужд.
  • Септики относятся к очистным сооружениям. При соответствующем оснащении они способны качественно удалять загрязнения даже из канализационных стоков.

Следующая простая инструкция объясняет, как сделать дренажный колодец своими руками:

  • Эти изделия устанавливают на поворотах, через каждые 18-25 метров на прямых участках трасс.
  • В отмеченных местах выкапывают котлованы. Глубина дренажного колодца устанавливается в зависимости от назначения.
  • Ранее применяли исключительно бетонные, тяжелые и дорогие конструкции. Сегодня можно приобрести готовые изделия из пластика.
  • В нужных местах сверлят отверстия, уплотняют соединения с трубопроводами специальными резиновыми манжетами.

Части сборной конструкцииУстановленный колодец

Статья по теме:

Организация поверхностного дренажа

Дренаж поверхностного типа может быть засыпным или лотковым. В обоих случаях монтаж начинается по общей схеме:

  • Разметьте участок под дренаж и в наиболее нижней точке установите водоприемный колодец. По периметру размеченной рабочей площадки выкопайте траншеи с уклоном около 30 градусов в сторону водоприемника. Оптимальная глубина – 50 см, ширина – 50-60 см.
  • Выведите все траншеи к общей канаве, которая будет идти к водосборнику.
  • Засыпьте в траншеи слой мелкого песка в 10 см и тщательно утрамбуйте его.

Совет. Чтобы проверить эффективность системы траншей, проведите простейший эксперимент: поочередно наливайте в канавы воду и следите, потечет ли она в нужную сторону – к колодцу-водоприемнику. Если наблюдаются отклонения в движении, подкорректируйте угол наклона стенок проблемных траншей.

Далее обустройство засыпного дренажа выполняется по следующей технологии:

  • Уложите в канавы геотекстиль.
  • Заполните траншеи щебнем: 2/3 глубины засыпьте крупным материалом, а оставшуюся 1/3 – мелким.
  • Закройте слой мелкого щебня дерном.

Подготовка траншеи

В свою очередь, укладка лоткового дренажа продолжается по такой схеме:

  • Подготовьте лотки, бетонные или пластиковые, под ширину траншей.
  • Засыпьте в траншеи слой мелкого щебня в 10 см.
  • На щебень залейте цемент и тут же установите на него лотки.
  • В конце смонтированных лотков закрепите пескоуловители.
  • Закройте лотки прочными декоративными решетками.

Выбор типа и категории дренажа

Водоотводная система на территории загородной территории бывает закрытой и открытой. Последний вариант подходит для отведения вод прошедшего дождя и таяния снега. Не менее популярен закрытый и засыпной дренаж. Все они описаны подробно.

Открытый тип

Для обустройства открытого дренажа территорию потребуется окапать по определенному периметру специальными небольшими канавами, которые имеют скошенные края примерно на 30 градусов. Общая глубина таких канав должна быть примерно 0,7 метра, ширина составляет 0,5 метров.

Уклон в данном случае должен соблюдаться в обязательном порядке. Если территория загородная территория расположена на определенном склоне, оптимально, чтобы ров был расположен поперек такого склона. Это поможет перехватить стекающую жидкость. При этом течение направлено в общий канал, причем сразу не с одного участка.

Открытая форма качественной отводящей воду система удобная и простая. Рвы в данном случае можно выполнить примерно также по глубине, но на дно укладываются выполненные из пластика или прочного бетона лотки и сверху закрытые. Перед проведением укладки их на дно, предварительно требуется насыпать стандартный песок в объеме до 10 см. Одновременно с этим потребуется установить специальные пескоулавливатели, то есть емкости из пластика, задерживающие песок и иной мусор.

Закрытый или скрытый дренаж

Подобный вид применяется уже для эффективного отвода жидкости. Траншеи и небольшие рвы выкапываются на общую глубину немного ниже уровня того участка, где почва промерзает. Они также выполняются с соблюдением нужного уклона. В вырытые канавы осуществляется укладка дренажных труб, посредством которых вода будет отводиться к водосточному колодцу.

  1. Подобная система делается вокруг дома, что поможет эффективно отвести влагу от фундамента.
  2. Если территория загородного участка находится в низине, стоит проложить дренажные трубы.
  3. Перед выкапыванием обязательно нужно определить особенности участка, его уклон и рельеф. Сделать это можно при помощи специальных инструментов, а также чисто на визуальном уровне, например, наблюдая, куда стекает поверхностная вода.

После проведенных работ стоит определить, выдержан ли нужный уклон. Для этого нужно просто залить в траншеи воду и просто потом понаблюдать за тем, куда она направляется. Если все было сделано грамотно, вода будет свободно протекать и не застаиваться.

Дренаж засыпной

Подобный вариант дренажа немного схож с выше описанным. Отличие заключается в том, что трубы в этой распространенной среди дачников ситуации не применяются вообще, но осуществляется засыпка канав молотым кирпичом или щебнем примерно до половины. Сверху же насыпается достаточно мелкий щебень, а сверху выкладывается дерн.

Такого плана дренажная система обычно очень быстро заиливается. Оградиться от данной неприятности можно просто постелив перед самой засыпкой небольшой слой из специального материала, например, геотекстиля, который будет выполнять важную функцию фильтра. Материал идеально будет впитывать воду и одновременно с этим не пропустит мелкие частицы.

Это три основных варианта эффективной системы, среди которых большой популярностью пользуется именно закрытая форма водоотводящей системы. Ее обустройство и будет описано более подробно.

Устройство своими руками дренажного колодца – как все правильно сделать

Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:

  1. Смотровой – используется для визуального наблюдения и предотвращения засоров;
  2. Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
  3. Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.

Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.

Неплохое решение – дренажные колодцы из перфорированной трубы
Статья по теме:

Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.

Что касается размеров, то по диаметру никаких норм не существует, а вот глубина дренажного колодца не должна быть менее 2-3 м. Эта величина рассчитана из того, что помимо уклона труб водоотведения, внизу должен оставаться объем, достаточный для дождевой или грунтовой воды. Проще говоря, влага не должна поступать обратно в перфорированные трубы.

Примерные цены дренажа участка под ключ

При условии, что своими силами выполнить такую работу нет возможности, можно поручить ее профессионалам. Но при этом необходимо быть готовым к приличным тратам. Ведь монтаж дренажа простым назвать нельзя, а сложные работы всегда высоки по стоимости. Попробуем примерно представить себе, в какую сумму может обойтись дренаж участка (цена работ плюс стоимость материала) на участке в 6 соток.

Вид дренажаПротяженность магистрали, п/мСмотровые колодцыФильтрационные колодцыСтоимость работ с материалом, руб.
Принудительный дренаж участка502175500
Принудительный дренаж фундамента 9х8 м412168600

Производство работ по монтажу дренажа фундамента

Судя по таблице, стоимость подобных работ очень высока. При том, что цена приведена для работы с закладыванием дренажной трубы на глубину до метра, а значит она может и возрасти.

Если же необходимо рассчитать дренаж участка (цена за метр плюс материал) другого размера, то стоит взглянуть на следующие данные.

Выполняемые работыСтоимость поверхностного монтажа, руб.Стоимость глубинного монтажа, руб.
Дренаж грунта на участкеОт 1400От 2500
Установка коллекторного колодца с электронасосомОт 35000От 35000

Ну а если время позволяет и домашний мастер уверен в своих силах, то имеет смысл составить пошаговую инструкцию устройства дренажа собственноручно.

Дренажные поверхностные системы водоотвода

Точечный водоотвод – емкости для сбора воды устанавливаются в тех местах, где находится самая нижняя точка водосбора. Именно в этой точке пересекаются уклоны. Таки дренажные системы используются не только в частных домах, но и на улицах города, поэтому их должны знать все. Емкости – это дождеприемники с решетками наверху, вода по созданным уклонам стекается к ним. Форма у них прямоугольная, плюс на емкостях находятся отводы, с помощью которых они присоединяются к канализации. Предназначение дождеприемников – собирать локально ливневые воды с поверхности и крыши. В последнем случае они устанавливаются под трубой для стока воды. Также в комплект могут входить сливные водоотводы, которые очищают воду от грязи при обустройстве водотока в землю. Для того чтобы в вертикальных водоотводах не появлялись неприятные запахи в них устанавливают сифоны.

Распространенный вариант использования точечного водоотвода, который может быть не только практичным, но и эстетически ценным

Линейный водоотвод – на сегодняшний день являются самой популярной системой. Она состоит из заглубленных водостоков и водосборных каналов, а также пескоуловителей (в них собирается песок и мелкий мусор из текущей жидкости). Для безопасности людей дренажная система закрывается решетками, которые при необходимости снимаются. Материал и вид водостоков зависит от типа почвы, количества собираемых вод, интенсивности движения и т. п. При установке линейного водоотвода нужно учитывать расположение строений и рельеф участка.

Система линейного водоотвода

У линейного дренажа есть масса преимуществ:

  • прокладывать нужно минимум труб (это уменьшает риск засорения и количество прочисток);
  • можно самым кратчайшим путем удалить воду с участка больших размеров;
  • стоимость монтажа системы небольшая;
  • благодаря соединениям частей дренажная система может быть разной длины.

Трубчатый дренаж – в его систему входят смотровые колодцы (шахты с отдельным лотком, находящиеся над трубами). Размещают их в тех местах, где труба меняет свой уклон, размер и направление, в остальных случаях один раз на 50 метров. Также в трубчатом дренаже устанавливаются узловые колодцы, находятся они в точках, где соединяется более двух каналов.

Система трубчатого дренажа должна включать в себя смотровые (ревизионные) колодцы

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

  1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
  2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
  3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
  4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
  5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
  6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
  7. Выполняют засыпку щебня слоем 7-10 см.
  8. Укладывают дренажные перфорированные трубы отверстиями вниз.
  9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
  10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
  11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
  12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

Отвод собранной воды осуществляется одним из трех вариантов:

  • в дренажную трубу;
  • на поверхность земли, с дальнейшим оттоком по естественному уклону;
  • в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

  1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
  2. Дно траншеи засыпают песком.
  3. На песок укладывают слой геотекстильной ткани.
  4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
  5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
  6. К трубе с помощью переходников присоединяют трубы водоотведения.
  7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
  8. Производится обратная засыпку траншеи исходным грунтом.
Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
