Время для изготовления скважины
Бурить скважину в колодце лучше всего поздним летом, в начале осени, когда в почве содержится наименьшее количество воды. Можно работы выполнять и зимой, в этом случае воду можно попытаться заморозить. Для этого в самые лютые морозы с поверхности земли в колодец нагнетают холодный воздух. При интенсивном охлаждении водное зеркало может застыть на третий-седьмой день.
Сама технология бурения схожа с традиционной. Единственное отличие заключается в том, что до начала работ в дно колодца забивают трубу – кондуктор. Высота трубы должна доходить до верхнего края колодца. Длина кондуктора должна быть достаточной, чтобы максимально его заглубить, – защитить канал бурения от движущихся масс воды и песка. При необходимости трубу удлиняют с помощью муфт.
Шахту модернизированного колодца после завершения работ часто засыпают. Скважина должна быть защищена от верхних сточных вод, попадающих в колодец с поверхности почвы.
Видео описание
Про монтаж пластиковых дренажных колодцев на видео:
Преимущества пластикового дренажного колодца
Вместо массивных железобетонных колец со ступенями, и труб, в которых легко помещается человек, всё чаще используют композитные и пластиковые тонкостенные устройства, в том числе малого диаметра. В этом случае можно смонтировать на участке сразу готовый колодец.
Такой подход позволяет быстро и дёшево обустраивать и обслуживать дренаж частного дома, гаража, бани.
Дренажные колодцы из пластика отличаются тем, что монтаж дренажного колодца, демонтаж и переустановка новой системы и лёгких труб, ведущих к ней (обычно также пластиковых) под силу одному человеку без привлечения спецтехники и без серьёзного нарушения ландшафта.
Пластиковые колодцы потребуют меньше ресурсов для установки Источник giropark.ru
Назначение и устройство системы дренажа
Дренаж нужно выполнять в том случае, если уровень грунтовых вод выше подвального помещения или цокольного этажа строения или дом находится в низине, и есть опасность их подтопления
Крайне важно сделать дренаж участка, находящегося на глинистых грунтах, которые склонны к пучению при морозах
- уменьшает давление грунтовых вод на пол и стены дома;
- предотвращает подтопление подвалов;
- осушает участок, прилегающий к строению.
В идеале обустроить дренаж еще на этапе рытья котлована под дом, чтобы не навредить ландшафтному дизайну тогда, когда на нем уже есть оборудованные хозяйственные постройки.
Назначение дренажных колодцев
Дренажный колодец – неотъемлемая функциональная составляющая системы дренажа, которая используется для сбора и отвода грунтовой воды.
Время и место установки

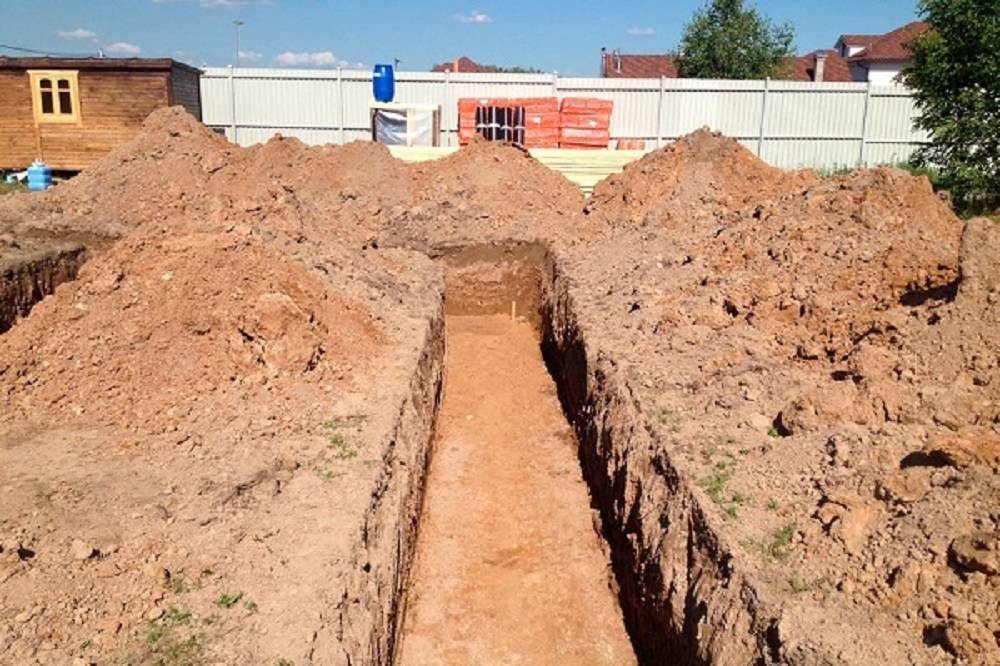

Устройство дренажной системы с установкой колодцев должно осуществляться на этапе сооружения фундамента.

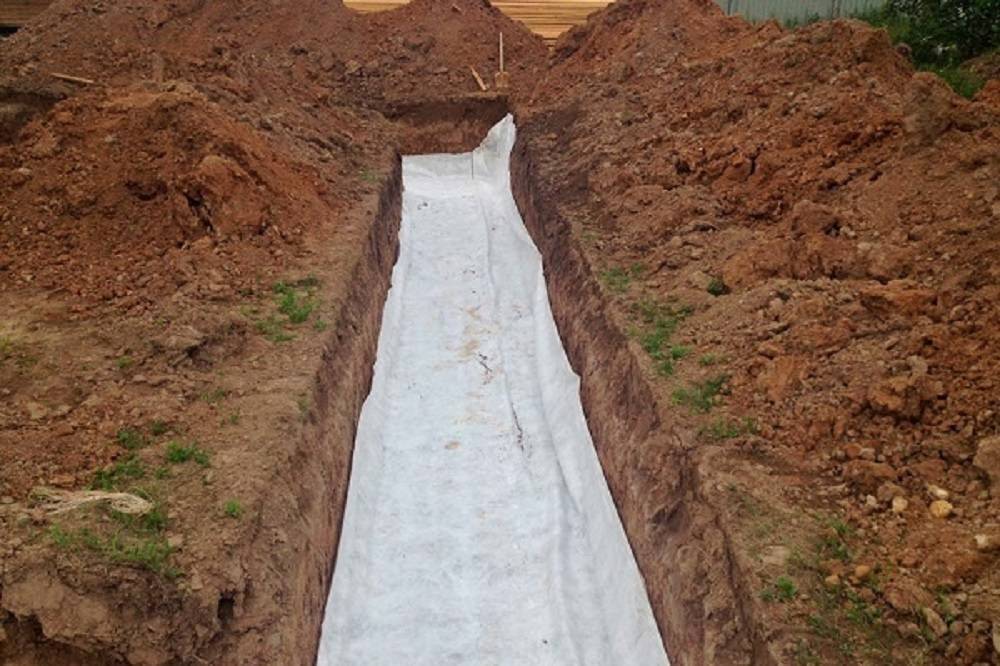

Монтаж геотекстиля на дно траншеи
Геотекстиль используют перед устройством опалубки под заливку фундамента.

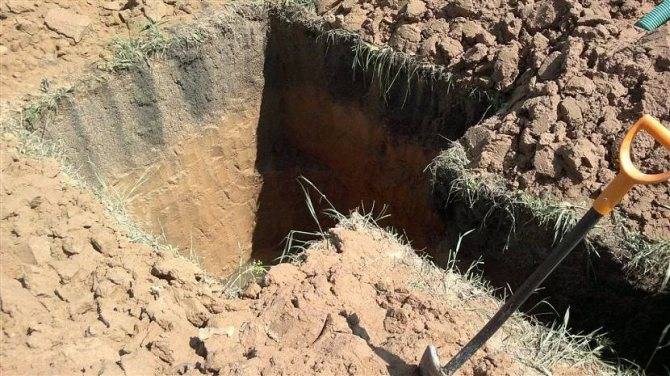

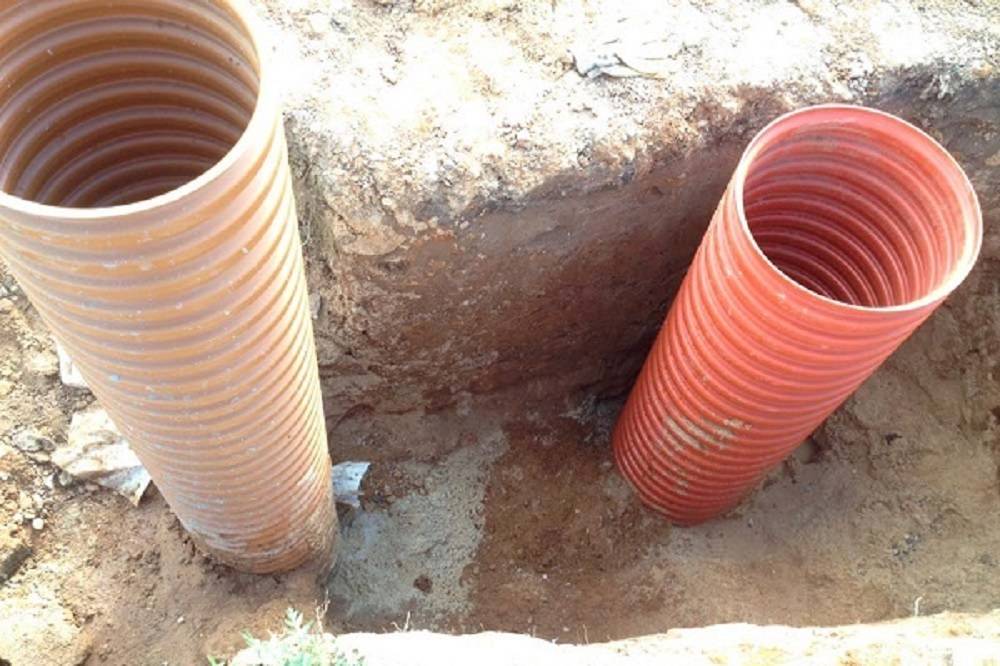

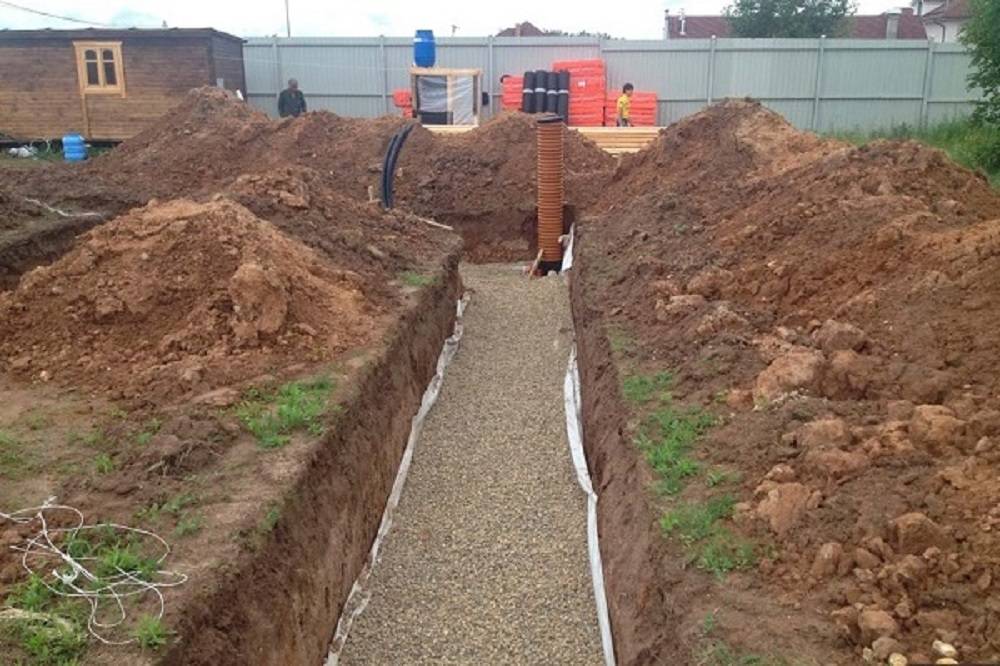

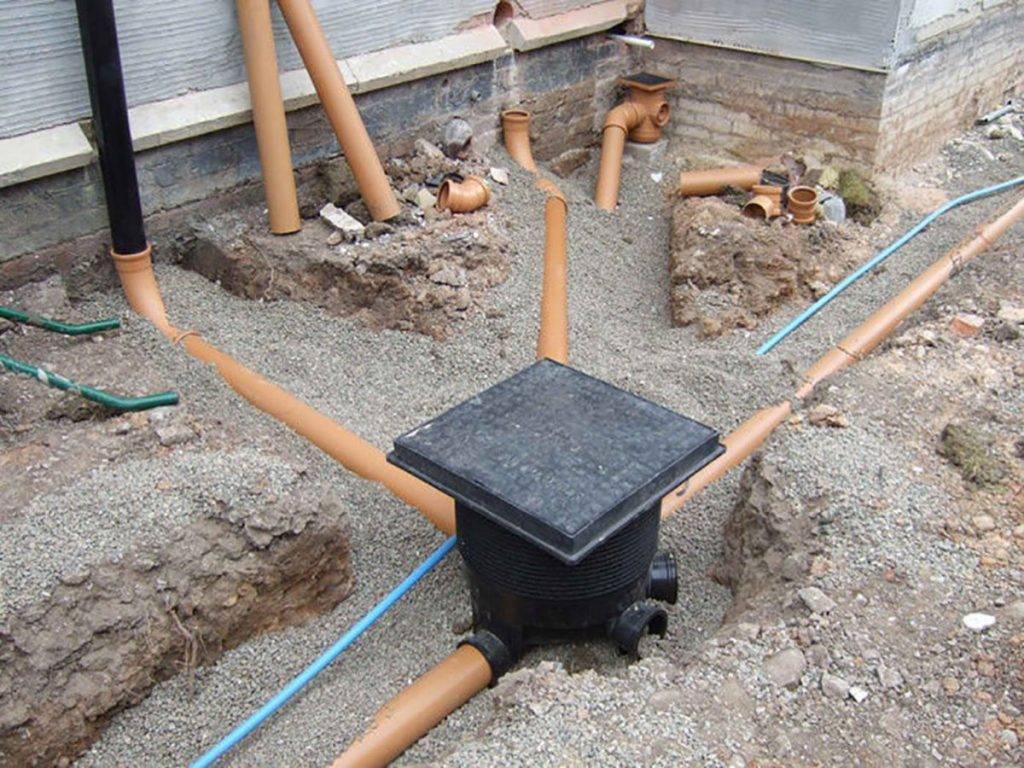

Монтаж дренажных колодцев в углах
Колодцы, установленные в местах смены направления дренажной трубы, то есть в углах, используются для контроля за работой системы.

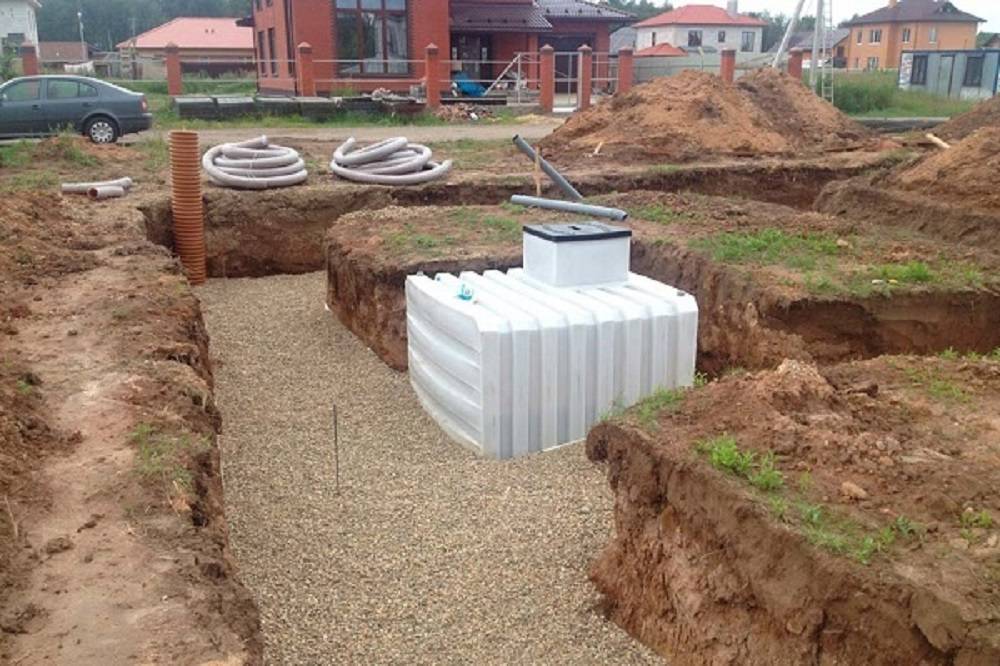

Специфика организации системы дренажа
Дренажная система обустраивается отдельной от ливневой и стандартной канализации. С ней может соединяться исключительно в общем коллекторном колодце.

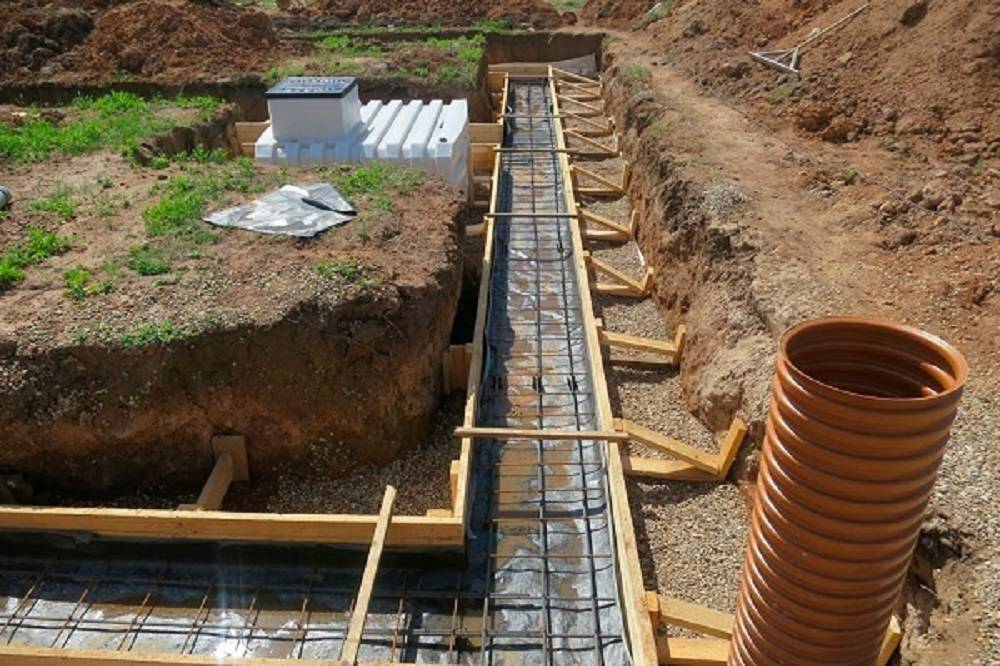

Создание опалубки после укладки труб
Сооружение опалубки для обустройства фундамента ленточного или плиточного типа осуществляется после укладки всех видов канализационных труб и монтажа объектов.

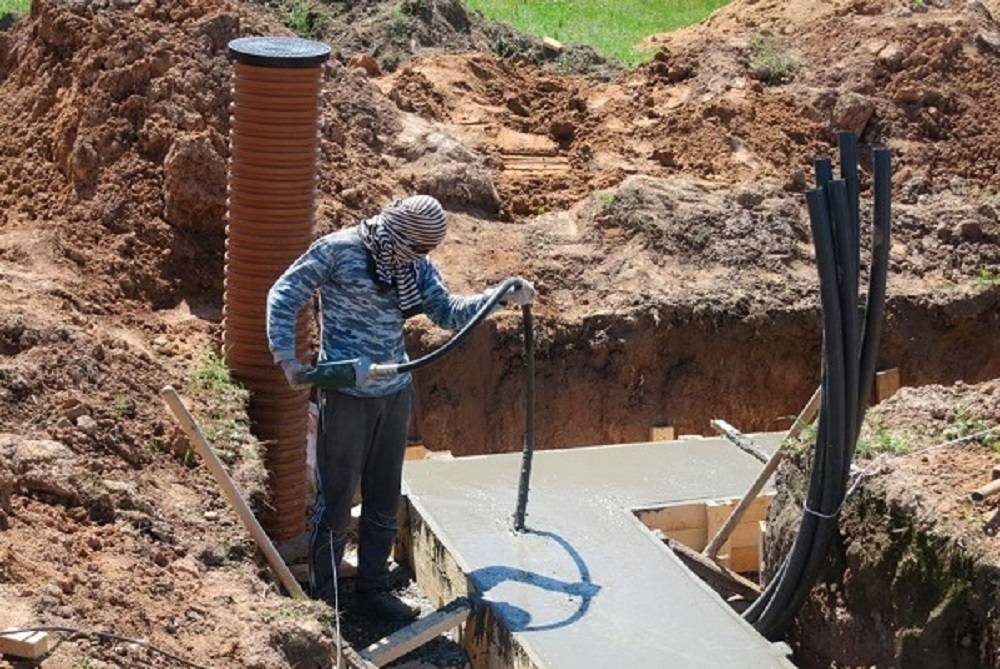

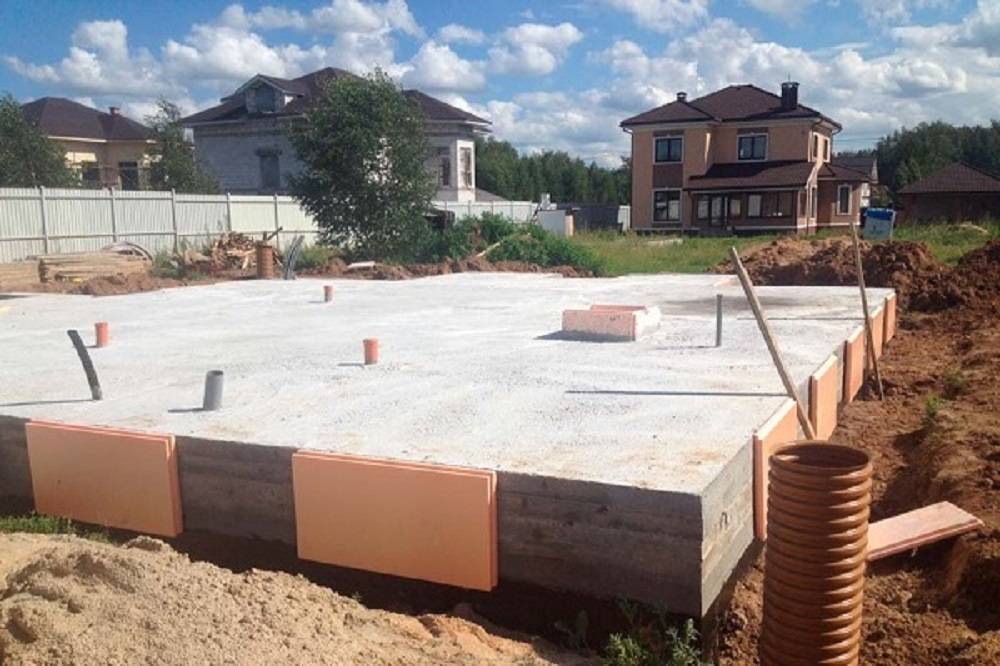

Заливка фундамента с учетом коммуникаций
Работы по заливке фундамента и последующему обустройству коммуникации осуществляются с учетом уже готовых систем.
Последние этапы обустройства дренажа
После утепления фундамента и введение необходимых коммуникаций в подвальное пространство выполняется засыпка котлована. Дренажный колодец на 15 см выше уровня утрамбованной отсыпки и монтируют люк.
Для обустройства дренажной системы вокруг дома разрабатывается траншея, которая должна находится на расстоянии от 1,5 до 3 метров от строения или котлована (если дом уже выстроен).
Дальше в нее прокладывается замкнутый трубопровод, и устанавливается один или нескольких дренажных колодцев в необходимых местах. Количество каланов для труб и колодцев зависит от площади участка, глубины залегания подземных вод, типа грунта.

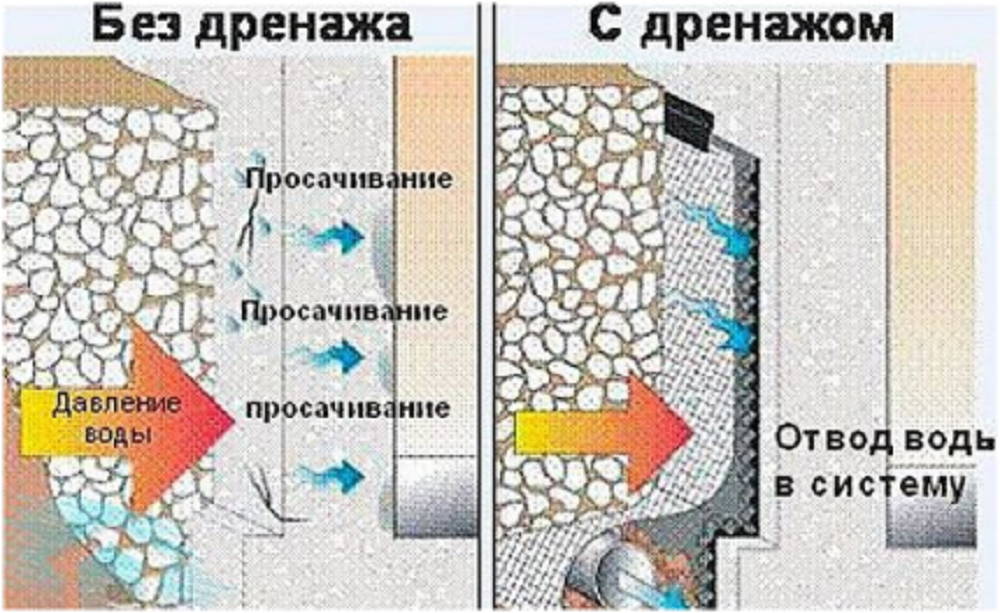

На рисунке видно, что грунтовые воды при отсутствии дренажа оказывает давление на конструкцию фундамента и стены, и просачиваются внутрь дома. Обустроив дренажную канализацию вода уйдет в отводящие трубы.
Некоторые путают дренажную систему с ливневой, а разница между ними довольно существенная. Ливневая используется для отвода дождевых вод, и, обычно, находится на поверхности. Глубина залегания дренов должна находиться ниже основания фундамента.
При обустройстве дренажной и ливневой систем можно сделать отведение труб обеих видов канализации в единый коллекторный колодец.
Что мы знаем о скважинах?
Плюсы скважин
Когда стоит вопрос о том, что требуется для постоянного водоснабжения – скважина или колодец, выбор делается в пользу первого. Но тем не менее, для начала рассмотрим особенности скважин. Выше были рассмотрены все причины для того, чтобы и выбрать, и отказаться от колодца, и теперь настал черед скважины. Еще очень давно родниковая вода была признана самой полезной и чистой. Дело в том, что скважину подпитывает вода из глубин земли, а сама по себе жидкость не перемешивается с талыми верховыми водами. Именно по этой причине, если вы захотите обустроить скважину, у вас будет уникальная возможность использовать продукт высокого качества.
Если вы рассматриваете в качестве потенциального источника воды колодец или скважину, плюсы и минусы обязательно следует оценить и даже сравнить. К примеру, скважина стала популярна за то, что имеет большие запасы воды, нежели колодцы. Кстати, колодцы часто обустраивают на глине, а вот песчаная прослойка дает возможности добиться стабильного водного притока и высокой водоотдачи. Как считают специалисты, в песчаном грунте запасы воды практически неисчерпаемы и именно на таких слоях пробуривают скважины.
Другие достоинства скважин
Если по всем правилам обустроить скважину, то уход за ней будет минимальным и будет сводиться лишь к тому, чтобы наблюдать за работой оборудования. Такая конструкция не требует ежегодного очищения, а для того, чтобы быть на 100% уверенным в чистоте получаемой воды, можно будет установить фильтр. Если вы все еще не решили, давайте сравним обе конструкции. К примеру, к дополнительным преимуществам скважины отнесем длительный срок использования, который более 50 лет. Многое будет зависеть от того, как правильно специалисты выполнят работы. Также нельзя не учесть регулярное техническое обслуживание и химический анализ воды, которая выкачивается.
Недостатки
Итак, перейдем к недостаткам. Иногда дачники отказываются от скважин по одной причине, а именно то, что это весьма затратно. Когда идет речь именно о песочной скважине, потратить придется не так много, ведь большую часть работ можно выполнить самостоятельно. В случае, если вы хотите обустроить артезианскую скважину, придется потратиться. Стоимость во многом будет зависеть еще и от времени года, используемой техники и, конечно же, от глубины бурения. Не забудьте добавить в статью расходов траты на оголовок, обсадные трубы и насосы.
Также, как показала практика, когда в качестве материала обустройства владельцы выбирают не самую качественную сталь, вода из скважины иногда приобретает ржавый цвет и металлический привкус. Единого решения этой проблемы, к сожалению, нет. Вы можете все сделать так, как это позволяет вам бюджет. Если для вас в приоритете цена и никаких сложностей обустройства/использования, то лучше сделать выбор в пользу колодца, тогда как для получения большого объема жидкости, чтобы покрыть все расходы воды на бытовые нужды следует выбирать скважину.
Критерии выбора
Выбирают тип колодца по таким критериям:
- Габариты. Для многих хозяев имеет значение вес, длина и сечение шахты.
- Технические характеристики материала: долговечность, устойчивость к коррозии и агрессивным средам, прочность на излом и растяжение.
- Стоимость. Для многих мастеров этот параметр является немаловажным, поскольку устройство протяженной дренажной системы может вылиться в копеечку.
Часто в целях экономии владельцы дачных участков принимают решение монтировать своими руками дренажный колодец из покрышек или полимерных ёмкостей. Но герметичность такого резервуара остается под вопросом, поскольку сложно добиться абсолютной целостности шахты. Со временем она все равно станет пропускать подземную воду, а покрышки будут деформироваться под воздействием пучнистого грунта.
Зачем нужен дренаж участка?
Нужно различать:
- высокий уровень грунтовых вод, который не изменяется в течение длительного времени;
- верховодку, которая формируется из-за обильных атмосферных осадков либо таяния снежного покрова.
Зависимость от типа почвы:
- песчаная и рыхлая – вся вода достаточно быстро уходит в водоносные слои;
- глинистая и плотная – осадки отходят медленно и часто застаиваются в верхних слоях земли (в так называемых линзах), при этом повышается УГВ.
Зависимость от уровня грунтовых вод: чем ближе водоупорный слой к поверхности земли, тем больше вероятность возникновения застоя воды.
Помимо всех вышеперечисленных проблем существует достаточно распространенная опасность – повышение пучинистости грунта.
Пучинистая почва расширяется при замерзании. Иными словами, из-за поднятия УГВ происходит застой воды, которая при понижении температуры воздуха ниже 0 градусов по Цельсию замерзает, увеличивает свой объем и, соответственно, давление внутри земли. Это грозит разрушением стен подвалов и фундамента дома.
Чтобы избежать всего ранее перечисленного и отвести влагу в сторону от дома или любого другого строения, производят работы по бурения дренажных скважин на участке.
Разновидности канализационных колец и сферы их применения
Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.
Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.
Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:
Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.
Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.
Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.
Рис. 2 Инженерные сооружения из ЖБИ колец
Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.
Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.
Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.
Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.
Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.
Рис. 3 Выемка грунта под колодцы спецтехникой
Выбор типа колодца – шахтный или трубчатый
Различают два вида колодцев:
- шахтный – это колодец в традиционном понимании, который роется лопатой;
- трубчатый – это, так называемая, колонка. Для подачи воды необходим насос, а сама шахта имеет малый диаметр.
Трубчатый колодец (колонка) на приусадебном участке Для самостоятельного устройства больше подходит шахтный способ, так как для трубчатого необходимо специальное оборудование. Из-за малого диаметра трубчатого колодца, при столкновении с твердой породой, пробить ее будет затруднительно. Но если водоносный пласт находится на большой глубине, то копать вручную шахтный колодец будет долго и трудно, в этом случае целесообразнее использовать трубчатый.
Сборка шахты из бетонных колец
Наиболее практичным с точки зрения времени обустройства и удобства эксплуатации является колодец из бетонных колец, которые могут иметь в поперечнике от 800 до 1500 мм, а в высоту от 300 до 900 мм. Устройство колодца, собранного из бетонных колец, предусматривает тщательную герметизацию стыков конструктивных элементов при помощи специальных гидроизолирующих смесей, путем заполнения и обмазывания с обеих сторон. Если глубина колодца не превышает 6 метров, то практикуется использование бетонных труб, имеющих диаметр 600 – 700 мм и длину 3 – 4 метра.
Жесткость устройства колодца для воды, собранного из бетонных труб достигается за счет обустройства наружной дощатой опалубки, защищающей конструкцию от сдвигающих воздействий слоев грунта, или приваркой к наружным закладным пластинам металлических отрезков арматуры или другого профиля.
Последовательность монтажа
Как происходит установка дренажного колодца:
- Заливка бетонного дна колодца, если необходима его герметичность.
- Монтаж составного или цельного колодца.
- Прокладка и врезка входных и выходных труб.
- Обустройство таких деталей как лесенка, крышка, люк, насос.
- С помощью уровня проверяют вертикаль колодца и горизонтальные уклоны труб.
Какие рабочим понадобятся инструменты и материалы
Основная ответственная и трудоёмкая работа при монтаже дренажного колодца – это проделывание врезки и её последующая герметизация. Кроме того, требуется рыть ямы и траншеи, подгонять трубы по длине, выводить их уклон под самотёк, регулировать глубину и высоту колодца.
Исходя из этого, для работы необходима болгарка (УШМ). Если материал колодца – бетон или композит, используются асбестовые, керамические трубы, тогда к болгарке нужны алмазные диски по бетону и кувалда. Если колодец и трубы пластиковые – достаточно дисков по металлу и молотка. Кроме этого обязательно нужен уровень, который может быть дополнен отвесом, нивелиром, а также рулетка, шнур, лопаты, мастерок, ведро. Для рытья узких траншей удобно приспособление из куска жести, скрученной по форме усечённого конуса и прибитой к палке.
Траншеи для труб и яму для колодца можно вырыть и ручным способом, но вряд ли это обойдется дешевле вызова экскаватора Источник deilo.ru
Для герметизации врезок и выравнивания дна, с приданием ему формы лотков для труб, используют цементный раствор, или, если имеют дело с пластмассой, применяют клей, пластырь или ленту, герметик.
Составляем схему
Перед началом выполнения работ надо продумать схему дренажа. Начинать нужно с установки водоприемника. Далее оборудуют траншеи, которые нужны для установки коллектора, функции которого состоят в сборе воды из дренажных скважин, а также для всех труб. Теперь давайте разберемся, что в себя схема должна включать.
Схема дренажа участка
Итак:
- Изображаем укладку труб в схематическом порядке. Здесь следует указать глубину залегания, так же разметить и установку систем, которые находятся на поверхности грунта;
- Правильно рассчитываем все параметры нахождения дрен. Здесь следует указать направление и уклон. Так же надо указать и расстояние между ними;
- Надо проставить и все размеры дренажных колодцев и дрен. Составить перечень всех соединительных элементов и в том числе переходников;
- Составляем перечень всех необходимых материалов.
Правила установки дренажной скважины
Данная конструкция устанавливается полностью своими руками и без посторонней помощи. Только это делается согласно определенных правил, есть и свой принцип выполнения этой работы.Давайте с этим познакомимся поближе:
Схема установки дренажных колодцев
- Каждая дрена в диаметре составляет 6-9 см, коллектор – 10 см. На участке площадью до 0,5 га они могут быть равных размеров;
- Траншея выкапывается для коллектора и труб на глубину 1-1,2 м, и в ширину, равную 35-40 см;
- Открытые дренажные траншеи на рельефном участке делаются на глубину в 1 м, на ровном участке или с маленьким наклоном – 1,5 м;
- Вся дренажная система может быть с уклоном в сторону коллектора на 2-3 мм на каждом метре трубы, диаметр которой 50-100 мм. Трубы большого диаметра имеет наклон немного меньше. Дренажные дрена на глинистом грунте устанавливают на расстоянии 7-10 метров друг от друга, на песчаном грунте – 15-20 метров;
- Вся система осушения должна находиться не меньше, чем на 1 м от основания дома и 0,5 метра от ограждения.
Если участок находится в низине или на склоне, то стоит подумать: как осуществить правильный дренаж, чтобы вода не накапливалась и не оставалась в самом низком участке. Исходя из того, что водоприемник обычно устанавливается выше участка, который требует осушения, нужно соорудить дренажный колодец. В этот колодец помещается специально предназначенный дренажный насос, который автоматически выкачивает воду наверх, отправляя ее в приемник – овраг или канаву.
Причины появления загрязнений
Одной из основных причин загрязнения воды в колодце является нерегулярное пользование сооружением, в результате чего она просто заиливается.
Заиливание часто возникает в том случае, если на загородном участке никто не живет, а колодцем пользуются лишь время от времени
По этой же причине на время перерыва в использовании сооружения рекомендуется извлекать из него фильтры и погружное насосное оборудование, чтобы те раньше времени не вышли из строя
Особенно важно выполнять эти действия в зимний период
Причиной ухудшения качества воды может также послужить несколько других проблем. Давайте рассмотрим каждую подробно.
Плохо закрывающаяся крышка сооружения
Колодец должен быть открыт только в момент, когда из него добывают воду. В остальное время его горловина должна быть плотно прикрыта крышкой. Иначе находящиеся в воздухе пыль и грязь непременно будут попадать в шахту и «делать свое грязное дело».
Плотно закрытая крышка защищает содержимое резервуара и от попадания прямых солнечных лучей, ведь ультрафиолет способствует быстрому росту водорослей
Неправильно сделанный затвор от талых вод
Он должен представлять собой капитальную водонепроницаемую «прослойку» вокруг верхнего обсадного кольца. Толщина глиняного замка должна составлять не менее 50 — 100 см.
При несоблюдении этого условия в резервуар будет проникать верховодка, которая вместе с собой несет мусор, продукты жизнедеятельности и размытые куски почвы.
Разрыв шовных соединений
Как бы хорошо ни были заделаны швы в колодец, при ежегодном промерзании почвы в них могут образовываться трещины.
Через плохо заделанные швы в шахту просачиваются поверхностные грунтовые воды, в составе которых присутствуют удобрения и бытовые стоки. Исправить ситуацию можно заделав трещины строительным раствором с добавлением жидкого стекла.
Смещение колец конструкции
Сдвиг бывает двух типов: первый — в нижней части ствола (возникает вследствие воздействия плывунов), второй – выталкивание верхних колец (происходит из-за промерзания почвы). В первом случае придется места отрыва замазать цементным раствором, во втором – стянуть подвергшиеся сдвигу кольца штифтами с толстой проволокой.
Для заделки больших швов лучше использовать «натяжной» цемент марки НЦ-80 или 87. Материал, отличающийся повышенной эластичностью, применяется при строительстве метро и подземных тоннелей.
От того, насколько правильно будет очищен колодец, во многом зависит продолжительность бесперебойной работы сооружения
Чтобы безоговорочно избавиться от загрязнений и устранить дефекты конструкции, надо заранее определиться с тем, как лучше почистить колодец и при необходимости провести ремонт.
Галерея изображений
Фото из
По-настоящему чистой, вкусной и безопасной для употребления колодезная вода может быть только в чистом колодце
Если дебит источника воды точно соответствует потребностям хозяев, вода в сооружении не будет застаиваться и цвести
Не вычерпанная своевременно, застоявшаяся в дачных колодцах вода — одна из основных причин появления грибка и плесени на стенках
Периодически очищать от загрязнений требуется каждое водозаборное сооружение, независимо от его износа и материала шахты
Чистая вода в чистом колодце
Правила поддержания чистоты в колодце
Уход за дачным колодцем
В периодической чистке нуждаются все колодцы
Накопительные дренажные колодцы
Это колодцы, в которые поступает вода для последующего сброса ее в водоемы или специальные каналы. Водоприемные устройства отличаются:
- увеличенным диаметром (около полутора метров);
- местом установки. Обычно установку выносят за пределы участка, подводя к ней все трубы, входящие в дренажную систему;
- механизированной системой сброса воды.
Механизированная (или принудительная) система сброса стоков требует установки погружного насоса, который будет выводить воду в нужное место. Кстати, влагу можно не только сливать в овраги или водоемы, но и производить ею полив. Для упрощения обслуживания такие конструкции оснащают автоматической системой водосброса: при заполнении к определенной отметки, происходит автооткачка воды.
