Дренажный колодец для поддержания оптимальной влажности грунта на участке

Лишняя вода на участке и линейный способ отвода

От этого параметра зависит вид будущего строения и реализация всей инфраструктуры. Стоячая талая и дождевая вода, высокий являются основными причинами вымывания плодородного слоя грунта, подмывания фундамента строений и плохого урожая, а иногда и гибели всего огорода в целом. Поэтому о мероприятиях по отводу вод с участка нужно задуматься в первую очередь

Особенно важно смонтировать дренажную систему на участках с глинистой структурой грунта

Схема устройства закрытого дренажа.

Дренаж – это системы подземных каналов, работающих на отвод лишней влаги с участка. Существует два вида дренажа: почвенный и глубинный. При этом отвод поверхностных вод во время обильных осадков можно сделать при помощи открытых дренажей, вырытых по всему периметру дачи, ширина каналов 40-50 см и глубина 70-80 см.

Затем из дренажных каналов вода поступает в сточную канаву возле участка. Чтобы не допустить вымывания плодородного слоя грунта, линия огорода обязательно отделяется от стока воды. Правильный монтаж дренажа зависит от естественного уклона земли на даче. При отсутствии топографического плана с отметками высот уклон определяется направлением стекания воды. При уклоне участка вглубь дачи нужно прокопать продольную канаву в сторону огорода, а сточную канаву – вдоль забора.

Устройство дренажа.

При застаивании воды на ровных площадях дачного участка, на которых отсутствует любой склон, задача усложняется, так как естественным путем вода никуда не уходит. В этой ситуации нужно создать более сложную дренажную систему. При неуместности использования открытых канав можно оборудовать дренажную систему с закрытыми канавками. Линейный дренаж – это система желобов водостоков, соединенных с пескоулавливателем. Пескоулавливатель представляет собой резервуар для оседания мелкого мусора и частиц грунта. Водосборник устанавливается прямо в траншею на цементный раствор, а пескоулавливатель ставится в нижней точке сбора системы.

После этого размечают и укладывают водоотводные каналы. Для избегания чрезмерного засорения каналов и пескоулавливателей их накрывают решетками, которые можно снимать при необходимости для прочистки от попавшего мусора. Организация уклона для водоотвода проходит следующим образом: создание уклона почвы, применение желоба с конструкционным уклоном или создание ступенчатого отвода за счет укладки водостоков каскадом.

Достоинства сборных колодцев из ЖБИ

При планировании строительства систем водоотведения внимание уделяется многим параметрам, от которых зависит надежная эксплуатация инженерных сетей. Дренажный колодец из железобетонных колец практически по всем техническим параметрам превосходит аналогичные изделия из кирпича, бетона, древесины и пластика

У собранных из ЖБИ дренажных колодцев имеются такие достоинства и преимущества:

1. Высокая прочность. Изделия устойчивы к экстремальным вертикальным и горизонтальным нагрузкам, которые возникают из-за сезонных подвижек грунта.
2. Целостность конструкции. Герметичность достигается особыми уступами на краях колец и использованием надежных уплотнителей. В неустойчивых грунтах фрагменты шахты соединяются сваркой.
3. Устойчивость к влиянию агрессивной среды. Бетон невосприимчив к кислоте и щелочи, которые содержатся в некоторых типах грунта. Налет и ил не разъедают этот материал. Им не интересуются насекомые и грызуны.
4. Быстрый срок возведения. При использовании экскаватора монтаж шахты занимает всего несколько часов. При этом качество готового сооружения гарантировано.
5. Длительный срок эксплуатации. Это очень ценное качество, которое ценят частные застройщики и крупные подрядчики, так как ремонт систем отвода стоков является довольно существенной проблемой.
6. Простота обслуживания. Оно заключается в периодической замене фильтра, очистке стен шахты от осадка и налета.

Кольца изготавливаются методом вибропрессования с использованием прочной стальной арматуры. Благодаря этому в готовых изделиях отсутствуют полости и щели, которые могут ослабить забетонированный колодец.

Следует остановиться и на минусах сборной шахты. К ним относится значительный вес колец, предполагающий аренду грузового транспорта и подъемных приспособлений. Из этого вытекает и необходимость обустройства подъездных путей к месту проведения монтажа. Слабым местом бетонной шахты являются стыки фрагментов, из которых она собрана. Их укрепление влияет на скорость и стоимость монтажа.

https://youtube.com/watch?v=y55kUBfw51s

Разновидности дождевой канализации

Ливневая канализация в частном доме своими руками может быть исполнена в трех различных вариациях:

1. Поверхностная – ее составляют открытые желоба, которые направляют воду для полива в отдельный коллектор или центральную канализацию. Без применения дополнительных средств необходимо, чтобы уклон участка был равен 3-5%.
2. Подземная – при таком типе ливневки все ее элементы располагаются под землей, обустройство такой системы нужно выполнять на этапе строительства дома или придется полностью перекапывать участок. Подземная ливневка может быть промерзающей или непромерзающей. Промерзающая не сможет функционировать в зимний период, но ее обустройство проще, потому что не требует большой глубины залегания коммуникаций (от 0,3 до 1 метра). Трубы ливневой канализации незамерзающего типа обязаны располагаться ниже уровня промерзания почвы, который в различных регионах имеет свою величину. В этом случае значительный объем работ, конечно же, потребует и немалых финансовых затрат.
3. Смешанная – некоторые элементы водоотвода проходят под землей, другие являются открытыми. Этот вариант является наиболее оптимальным по соотношению финансовых вложений и эстетики внешнего вида.

Каждый участок имеет свои особенные параметры и характеристики: рельеф, размещение построек и масштаб застройки, впитывающую способность почвы. В связи с этим приходится в каждом случае индивидуально подходить к вопросу обустройства ливневки вокруг дома своими руками.

Классификация подземных дренажных емкостей по типу конструкции

По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:

• основного лотка с патрубками;
• шахты, которая может представлять собой гофрированную или гладкую трубу;
• двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
• горловины;
• пластиковой крышки;
• удлинителя, длина которого может меняться в зависимости от глубины монтажа.

Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие

При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию

Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.

Монолитные и сборные изделия производятся как в России, так и за границей.

Материал изготовления дренажных колодцев

Колодцы для обустройства дренажной системы можно сделать самому из бетонных колец, или купить уже готовые пластиковые емкости нужных размеров и установить их на участке. Как сделать дренажный колодец, решать вам, но стоит учесть, что первый вариант – дешевле, но намного сложней по трудоемкости изготовления, второй – проще, но несколько дороже.

Для организации всех видов дренажных систем выпускают обширный сортамент труб и колодцев из полимеров ПВХ, ПП, ПНД и т.д.

• Полимерные изделия для устройства дренажа

• Кирпичный объект дренажной системы

• Устройство колодца из бетонных колец

• Полимерпесчаные элементы

Изготовление колодца из бетонных колец сопряжено с рядом проблем. Из-за большого веса бетонных конструкций, возможно, придется нанимать спецтехнику и приглашать помощников. В них необходимо проделывать отверстия под трубы, что тоже достаточно сложно.

Однако трудоемкость установки бетонного колодца оправдывается его большой надежностью, прочностью и долговечностью. Бетонные конструкции практически неуязвимы для любых негативных воздействий.

Их можно монтировать в любых местах и даже на участках, стоящих на грунтах, подверженных гидротермическому движению и пучению при промерзании, где пластиковые конструкции могут деформироваться.

Современные емкости из пластика тоже весьма надежны, а кроме того, удобны и просты в установке, мало весят и легко монтируются. На их корпусе уже имеются отверстия необходимого диаметра для подключения труб.

Многие в целях экономии прибегают к комбинированному варианту установки. Для смотровых и поворотных колодцев приобретают пластиковые баки, а фильтрующий и накопительный изготавливают из бетонных колец. Есть еще один доступный вариант – самому изготовить колодец из пластиковых труб, как это сделать, описано ниже.

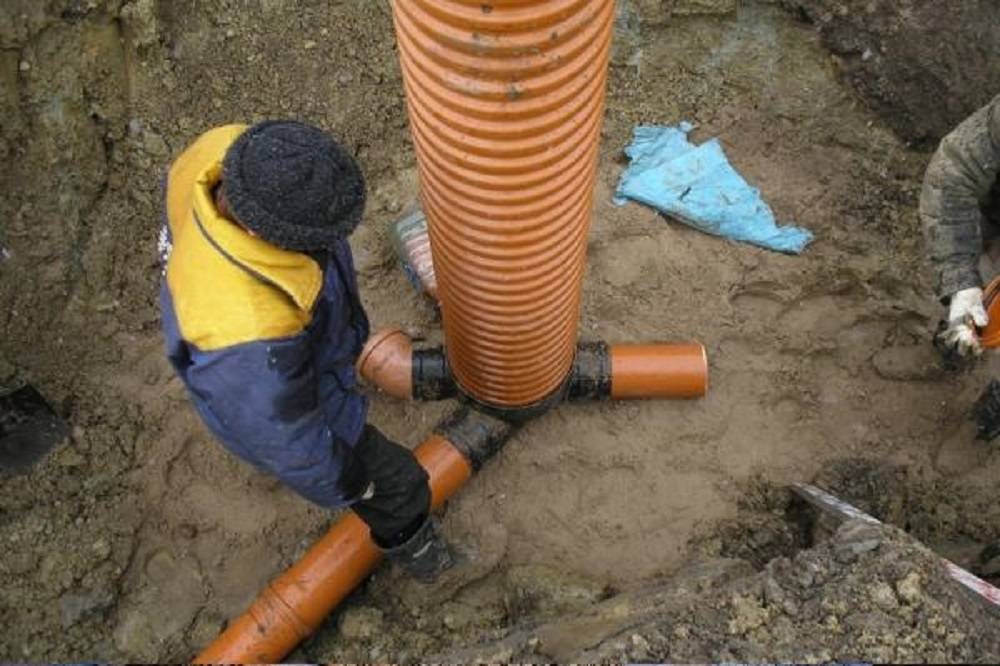

Пластиковые колодцы

Емкости из пластика выпускаются разного размера, на их корпусе уже имеются отводы необходимого диаметра для подключения труб.

Устройство колодца для ливневой канализации

Рассмотрим принцип устройства данной системы, как она работает. Так как колодец предназначен для сбора воды и транспортировки ее для дальнейшего использования, например, полива участка, то различают несколько вариантов:

1. Смотровой колодец. Он понадобится для большой протяженности труб по участку, а также если в него сходятся трубы с нескольких мест.
2. Перпадный колодец. Применяется на крутых склонах.
3. Поворотный. Для изменения направления стоков.
4. Поглотительный колодец с дренированием. Для осушения участка.
5. Накопительный. Это резервуар, где собирается вода со всего участка, и ее можно использовать в нужных целях.

Количество колодцев на пути может отличаться. Все зависит от рельефа участка, количества воды при таянии снега, почвы и других факторов. Можно обойтись минимумом конструкций. Сколько нужно колодцев и как лучше построить схему ливневой канализации, скажут профессионалы.

Вариант схемы ливневой канализацииИсточник gidkanal.ru

Какой вид колодца выбрать для дренажной системы

Перед самостоятельной установкой дренажных колодцев рекомендуется ознакомиться с недостатками и преимуществами этих сооружений. Среди основных достоинств конструкции выделяются следующие:

1. Выполнение земляных работ одновременно с монтажом дренажного колодца осуществляется в течение дня.
2. Герметичность сооружения обеспечивается с помощью гидроизоляции и применения железобетонных колец.
3. Стоимость выполнения работ по устройству данной конструкции своими руками относительно низкая.
4. Прочность железобетонных конструкций больше, чем у колодцев из кирпича.

Перед тем как сделать дренажный колодец своими руками, следует подобрать его размер. Он должен позволять делать промывку всей дренажной системы при необходимости напором воды под давлением. Смотровые колодцы для дренажа обычно монтируются в местах поворотов дрен в условиях перепадов высот. Приемлемым считается расстояние между ними на прямых участках, равное 40 м. Максимальное расстояние должно составлять 50 м. Такие колодцы обычно имеют диаметр 300-500 мм.

Доступ к системе через дренажный колодец производится через люк. Оптимальный диаметр конструкции для спуска через нее человека должен быть увеличенным до 1 м.

Если требуется установка дренажного колодца поглотительного вида, то при этом обязательно учитывается тип грунта на участке. Вода в этом устройстве должна поступать в приемник, фильтроваться, для чего насыпается слой щебня. Затем она поступает к нижележащим слоям грунта через специальные отверстия.

Водопоглотительная способность почвы должна быть достаточной, что позволит установке справляться с объемом жидкости, которая поступает в колодец. Этим видом грунта считается крупнозернистый песок. Если имеется водоупор, то поступающая в колодец вода не уйдет в почву и переполнит резервуар дренажной системы. Собранную воду по мере сбора следует откачивать с помощью дренажного насоса, а затем сбрасывать в канаву за пределы земельного участка или применять для полива растений.

Герметично забетонированный накопительный колодец может применяться в местах с высоким УГВ, грунтом, который не имеет высокую водопоглотительную способность.

Перед строительством дренажа всегда следует производить гидрогеологическое тестирование грунта для определения его состава и способности к водопоглощению. Без полученных данных начинать обустраивать дренаж не рекомендуется, поскольку монтаж вслепую не даст положительного результата.

Устройство накопительного дренажного колодца

Монтаж дренажного колодца из бетонных колец предельно прост. Потребуется вкопать в землю 1-2 кольца, сделав в них отверстия, через которые обычно проходят трубы. Сверху конструкцию должен закрывать люк. Вместе с тем данный вид сооружения является более сложным в монтаже, чем другие. В резервуаре коллектора происходит скопление воды, поступающей из дренажных труб.

Чтобы установить коллекторный колодец на свой земельный участок, необходимо выполнить следующие виды работ:

• вырыть яму глубиной не меньше 2 м;
• на дно ямы опустить бетонные кольца;
• дно колодца засыпать гравием;
• сделать отверстия для труб.

Диаметр подготовленной ямы, в которую планируется устанавливать бетонные кольца, должен превышать диаметр каждого из них. Первое располагается на дне ямы, а последующие кольца устанавливаются одно на другое. В промежуток за стенками конструкции следует засыпать гравий. Отверстия для труб в бетоне выполняются в верхней части конструкции путем алмазного бурения. Для перенаправления воды из накопительного колодца насосами могут применяться следующие виды сооружений:

• канализация;
• септик;
• выгребная яма.

Дренажный колодец из бетонных колец обычно имеет 2 вида насосов:

1. Поверхностный. Расположен выше уровня колодца, что позволяет опустить внутрь дренажной системы только шланг.
2. Погружной. Помещается в емкость, а в основной корпус опускается только откачивающий элемент.

Вода из накопительной дренажной системы может быть использована с пользой. К примеру, для полива насаждений к дренажному насосу присоединяется шланг либо система автоматического оборудования для полива.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Что это такое и для чего она нужна?

Дренажная система – это комплекс элементов, включающий в себя специальные трубы или лотки, которые предназначены для отвода избыточной влаги с территории участка. Собранная в специальный накопитель вода, посредством специальной сливной системы удаляется с территории участка в ближайший овраг или водоем. Основным назначением дренажной системы на участке является защита фундамента от вредного воздействия подземных вод и обеспечение оптимальных показателей влажности почвы, что способствует повышению урожайности садово-огородных культур.

Повышенная влажность грунта, связанная с неглубоким залеганием грунтовых вод, обильными осадками или интенсивным таянием снега, может вызвать серьезные неприятности:

Наличие в грунте избыточной влаги способствует его неравномерному под фундаментом и около него. Это не вызовет никаких проблем если дом построен на свайном или свайно-винтовом фундаменте, однако, если дом стоит на мелко заглубленном основании, высока вероятность морозного пучения в холодное время года.

Промерзший грунт под фундаментом воздействует на его подошву и выталкивает вверх, в то время как несущие конструкции такого перемещения не испытывают. Это может привести как к разрушению самого фундамента, так и стен постройки. Аналогичная ситуация может возникнуть и с дорожками, вымощенными тротуарной плиткой или другим материалом.

• высокая влажность способствует распространению плесени и других грибков, ухудшает общий микроклимат в помещении и провоцирует простудные заболевания и заболевания органов дыхания. Были отмечены случаи, когда распространение плесени приводило к тому, что здание приходилось сносить;
• избыток влаги приводит к загниванию корневой системы домашних растений, что приводит к снижению урожайности и их гибели;
• если на сыром грунте располагается хозяйственная постройка или гараж, неизбежна преждевременная коррозия инструмента, автомобиля и других металлических предметов элементов конструкции.

Закрытая дренажная система

Работы по созданию такой системы орошения на участке требуют определённых знаний и оборудования. Она считается наиболее эффективной, но достаточно затратной. Все элементы системы находятся под землёй.

Различают два вида закрытых систем:

Прифундаментный – служит для защиты на переувлажнённых почвах фундамента зданий;

Общий – устраивается для обводнения всего участка.

Стандартная закрытая дренажная система состоит из проложенной под землёй системы перфорированных пластиковых труб с отверстиями небольшого диаметра на поверхности. Укладывают их «ёлочкой». Вспомогательные водоотводы отходят от основного канала на расстояние 8-10 м.

Заглубляют трубы в грунт на суглинках 0,4-0,6 м, песчаных почвах до 1 м. На их поворотах и через каждые 50 м делаются смотровые колодцы.

По закрытой дренажной системе вода отводится в естественные водоёмы или водосборники. Стены траншей для укладки труб обкладываются камнем или кирпичом.

Они предохраняют грунт от осыпания. Для откачивания воды из системы используются вакуумные насосы. Главным недостатком системы считается сложность её очистки при загрязнении.

Виды и устройство дренажных колодцев

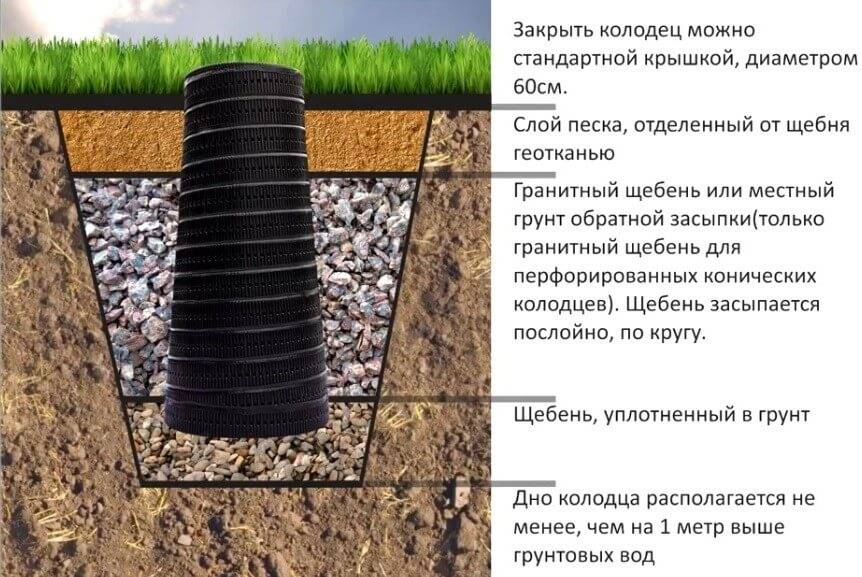

Фильтрующий дренажный колодец

Все колодцы дренажной системы классифицируют по назначению:

• Ревизионный. Предназначен для оценки состояния всей коммуникации. Смотровая шахта должна иметь достаточный объем для того, чтобы туда мог опуститься человек в случае необходимости проведения ремонта. Чаще ревизию монтируют на протяженных участках системы (от 10 метров) или на её поворотах.
• Перепадный. Монтируется в том случае, если водоотвод устраивается на сложном рельефе и мастеру не удается соблюсти его плавный уклон в конкретных зонах участка. Имеет герметичное дно.
• Поворотный. Разновидность ревизионного колодца, предназначенная для устройства резких изгибов системы.
• Поглотительный (дренажный). Его еще часто называют фильтрующим. Как правило, его устанавливают в том случае, если нет возможности сбрасывать скопившуюся влагу в городскую магистраль. Поглотительный колодец является конечной точкой отведения воды с участка и располагается в самой нижней его части. У фильтрующей шахты нет герметичного дна. Вместо него настилают дренажную подушку из щебня и гальки.
• Накопительный (коллекторный септик). Это резервуар с герметичным дном для сбора дождевой воды. Впоследствии жидкость или сбрасывают с помощью насоса в ближайший водоем/овраг, или используют в хозяйственных целях (орошение, полив).
