Двухтрубная тупиковая система отопления: схемы и описание

Рекомендации по монтажу

Запорная арматура на радиаторы для удобства ремонта, ухода или замены

При монтаже тупикового отопления своими руками стоит учитывать рекомендации опытных мастеров.

• При расчетах пропускной способности трубопровода берется внутренний диаметр труб. Правильный выбор позволит уменьшить количество фитингов, необходимых для соединения элементов трубопровода. Чем меньше соединений, тем лучше функционирует отопление.
• При разводке тупикового отопления вертикального типа следует установить запорно-регулирующую арматуру на каждую ветвь. Это позволит уменьшить подачу теплоносителя на верхние этажи, когда там никто не живет.
• Прокладка горизонтальных трубопроводов выполняется с уклоном. Если предполагается естественная циркуляция теплоносителя, делается уклон 5 мм на метр трубы. Если планируется организация принудительного движения воды, трубопровод монтируется с уклоном не более 2 мм на метр.
• При выборе термодатчиков надо учитывать предполагаемый способ циркуляции теплоносителя. Поскольку для каждого из способов подходит термодатчик определенной конструкции. У приборов для самотечных систем пропускная способность больше.
• При монтаже трубопровода нужно помнить, что последний радиатор в отличие от остальных приборов в контуре соединяется трубой меньшего диаметра.

Если следовать всем рекомендациям, то можно избежать ошибок и ускорить работу.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Преимущества и недостатки установки двухтрубного отопления

К преимуществам можно отнести такие факторы:

• возможность легко и удобно регулировать степень нагрева радиаторов в каждом отдельном помещении;
• отапливание больших по площади объектов по сравнению с однотрубной системой;
• обеспечение комфортности пребывания в помещении

Недостатками таких отопительных систем являются:

• необходимость в удлиненном трубопроводе, а также в фасонных изделиях, крепежных соединениях, вентилях, элементах для крепления отопительных труб;
• трудоемкие монтажные работы;
• более высокая (по сравнению с однотрубными системами) стоимость материалов и производящихся работ

Обогревательная установка с верхней разводкой

Особенность строения заключается в том, что подающая труба идёт по верхней части комнаты, а отводящая по полу. Благодаря большой разнице между давлением в первой трубе и второй, они могут быть одинакового размера. Но расширительный бак чаще всего, при такой конструкции, находиться в неотапливаемом помещении.

Минусы:

• Неэстетичный вид помещения.
• Большие затраты на оборудование.
• Обогрев маленького по площади пространства.
• Проблемное размещение бака и котла.
• Дополнительные расходы на декор.

Выбор в пользу данной системы регулирования температурного режима делают потому, что скорость переноса топлива больше, чем у других. А так же отсутствует завоздушивание магистрали.

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

• С нижней разводкой;
• С верхней разводкой.

В зависимости от этажности дома:

• Горизонтальная;
• Вертикальная.

И по типу циркуляции теплоносителя:

• С принудительной циркуляцией;
• С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

• Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
• Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с  байпасом.

Горизонтальная

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Разновидности двухконтурной разводки теплоносителя

Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Здесь присутствует насос, двигающий жидкость по контуру Еще одно достоинство конструкции с принудительной циркуляцией — возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Однозначного ответа на вопрос, что лучше будет: однотрубная или двухтрубная система отопления, нет.
Петля Тихельмана и тупиковая схема Двухконтурная система с нижней разводкой может иметь один, два или больше контуров, а также реализовываться при помощи организации попутного или тупикового контуров.
А вот двухтрубная система отопления двухэтажного дома схема с комбинированной разводкой используется достаточно часто. Только вот вместе с уходом воздуха наблюдается испарение теплоносителя, поэтому его уровень нужно постоянно контролировать.
Нижняя разводка предполагает монтаж трубопровода чуть ниже подоконника. Его делают в направлении удаления от нагревательного котла.
Для нее нужен насос, который располагают на обратке перед котлом.
Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности.
Горизонтальная схема разводки используется для одно-, двухэтажных зданий и частных домов. Лучевая схема разводки эффективна в одноэтажном здании.
Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

Характеристики узла и особенности работы

По схемам можно понять, что элеватор в системе нужен для охлаждения перегретого теплоносителя. В некоторых конструкциях присутствует элеватор, который может и нагревать воду. Особенно такая система отопления актуальна в холодных регионах. Элеватор в этой системе запускается только тогда, когда остывшая жидкость смешивается с горячей водой, поступающей из подающей трубы.

Схема. Под номером «1» обозначена подающая линия тепловой сети. 2 – это обратная линия сети. Под цифрой «3» обозначен элеватор, 4 – регулятор расхода, 5 – местная система отопления.

По этой схеме можно понять, что узел значительно повышает эффективность работы всей системы отопления в доме. Он работает одновременно как циркуляционный насос и смеситель. Что касается стоимости, то обойдется узел достаточно дешево, особенно тот вариант, который работает без электроэнергии.

Но любая система имеет и недостатки, не стал исключением:

• Для каждого элемента элеватора нужны отдельные расчеты.
• Перепады компрессии не должны превышать 0,8-2 Бар.
• Отсутствие возможности контролировать высокую температуру.

Традиционно используемые схемы

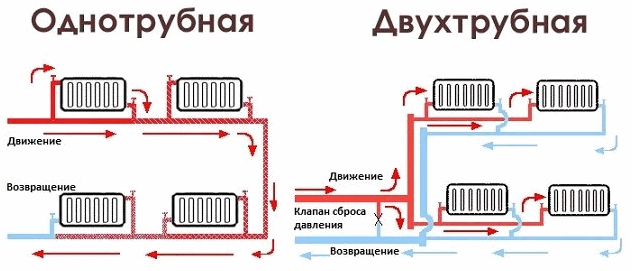

Традиционно для отопления домов применяют однотрубные или двухтрубные системы. Однотрубная схема подразумевает установку одного контура с теплоносителем.

Основным плюсом такой системы является небольшая общая длина трубопровода. Соответственно меньше финансовые затраты на прокладку системы, монтаж ведется быстрее, ниже аварийность. Минусом такой схемы является снижение температуры воды при проходе по трубам, последний радиатор может быть недостаточно горячим.

Используемые схемы для попутной системы отопления

Двухтрубная схема (двухконтурная) требует установки двух контуров для циркуляции воды от котла до батарей отопления. Первая труба подает тепло от котла в радиаторы, вторая является обратной, остывшая вода перемещается в обратном направлении.  Схемы разводки в обоих случаях довольно просты.

При двухконтурной схеме батареи подсоединяют параллельно их можно выборочно перекрывать при необходимости.

Двухтрубные традиционные системы также называют тупиковыми. Основное отличие от «петли Тихельмана» в том, что подача теплоносителя подающей и обратной магистралей идет по разным направлениям. Горячая вода идет от котла к батарее, отдает тепло и отводится в «обратку», двигаясь к котлу.  Встречное движение воды имеет некоторые недостатки: ближние к котлу радиаторы греются быстрее и помещения отапливаются неравномерно.

Тупиковая и попутная схема движения теплоносителя

Попутная система отопления частного дома имеет преимущества по сравнению с тупиковой по гидравлике. Теплоноситель перемещается в одном направлении, вода проходит одинаковое расстояние и этим обеспечивается оптимальная сбалансированность системы. Радиаторы используются одинаковые по размеру и мощности.

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

1. Естественное течение теплоносителя.
2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

• температура воды одинаковая;
• при случае отключения одной или более батарей, температура в других будет неизменна,
• в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

• попутная;
• тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.

Плечевое подключение

К одной из разновидностей тупиковой магистрали относится плечевая система отопления. Схема её реализации подразумевает боковое подключение радиаторов. Подающая труба соединяется с верхним патрубком, обратная — с нижним, обе располагаются с одной стороны батареи. В этом случае теплоноситель может обслуживать всю систему одновременно, а каждое плечо может функционировать отдельно. В результате появляется возможность регулировать температуру в каждом конкретном помещении.

Плечевое подключение показывает хорошую эффективность только при использовании батарей с небольшим количеством секций. Радиаторы, имеющие большие размеры, будут прогреваться не до конца. Если другого варианта установки длинных обогревателей нет, проблему поможет решить удлинитель протока воды.

Чаще всего плечевую систему применяют для отопления многоэтажных зданий. Чтобы добиться максимального эффекта, на каждом этаже размещают определённое число батарей. К примеру, в двухэтажном доме общую отопительную магистраль разделяют таким образом, чтобы на первом и втором этаже было по два тупиковых плеча. На первом устанавливают 9 радиаторов (5 на правом плече, 4 на левом). Вверху монтируют 3 батареи (2 справа и 1 слева). Для разделения общего контура на плечи используют тройники. Их располагают в подающем и обратном трубопроводе.

Иногда система отопления, организованная тупиковым способом, содержит только один контур труб. При такой схеме теплоноситель последовательно проходит от котла ко всем отопительным приборам в прямом направлении, а отводится в обратном. Чтобы достичь равномерного прогрева, организуется принудительная транспортировка теплоносителя и увеличивается количество секций дальних радиаторов.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке.
Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды.
Важно не перепутать модификации термостатов для батарей

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения  – меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Особенности устройства тупикового отопления

Монтаж отопительной системы выполняется с учетом следующих особенностей:

• Установка большого количества радиаторов замедляет их прогревание. Эта проблема решается делением их на несколько ответвлений. На одну такую ветку должно приходиться не больше пяти-шести батарей.
• Магистраль монтируется с уклоном к стояку. Обратные уклоны, как и П-образные обходы не допускаются.
• Чтобы компенсировать разницу температуры между этажами, трубопроводы монтируют из труб разного сечения.
• По схеме последняя батарея монтируется выше остальных.
• При большой протяженности системы обогрева лучше устанавливать несколько циркуляционных насосов меньшей мощности. Установка насоса с запасом мощности только увеличит энергопотребление.

Если знать заранее о вышеупомянутых особенностях, не придется тратить время на переделку не эффективного отопления.

Виды тупиковых систем

Разновидностей подобных систем существует две:

• горизонтальная;
• вертикальная.

Классическая горизонтальная схема с нижней разводкой была представлена выше на первом рисунке. В том случае, когда дом – двухэтажный, а число отопительных приборов невелико, то конфигурация системы принимает следующий вид:

От котельной установки сразу же идет разделение на 2 ветви: одна проходит через первый этаж и питает расположенные на нем батареи, а вторая переходит в вертикальный стояк и таким же образом доставляет тепло к радиаторам второго этажа. Схема будет работать надежно и устойчиво, если количество нагревателей, нагружающих каждую ветвь, будет в пределах 10 шт. Когда правильно подобраны диаметры трубопроводов, то балансировка не доставит множества хлопот, особенно если задействовать на каждом ответвлении балансировочные вентили с автоматическими регуляторами перепада давления.

Таким же методом можно сделать разводку и в трехэтажном доме, тогда ветвей станет 3: одна горизонтальная и две на стояке. Но когда количество радиаторов большое или же в доме сложная планировка, не позволяющая класть трубы по помещениям, то есть другое решение — вертикальная тупиковая система отопления двухэтажного дома, что представлена ниже:

К двум горизонтальным магистралям в удобных местах присоединяются вертикальные стояки, проходящие по всем этажам. Желательно, чтобы отопительные приборы на разных этажах стояли один над другим или с небольшим смещением, иначе придется дополнительно тянуть трубы по комнатам. К одному стояку с каждой стороны рекомендуется присоединять не более 2 батарей. Но когда по разным причинам надо подключить больше, то это усложнит настройку системы, придется балансировать каждое горизонтальное ответвление.

Рекомендации по монтажу

Если работа по сборке системы будет проводиться собственноручно, то мастеру потребуется пошаговое описание монтажного процесса.

Важно соблюдать такие правила:

• требуется обустраивать 2 контура: для горячей и холодной воды;
• трубы нужно укладывать с небольшим уклоном, направленным к последнему радиатору;
• оба контура укладываются параллельно друг другу;
• для предупреждения утраты тепла в главном стояке, лучше обернуть его изолятором;
• монтаж емкости для сбора лишнего объема воды осуществляется в наивысшей точке;
• размеры труб и соединительных деталей должны совпадать;
• все части системы изготовлены из одного материала.

Последовательность выполнения работ такая:

1. Отведение основного стояка от котла. Тут же монтируется расширительная емкость.
2. Разведение подводящих труб.
3. Одновременная укладка трубы, при помощи которой в котел подается холодная жидкость.
4. Фиксация насоса.
5. Крепление батарей или радиаторов.

Перед тем как заправлять 2-х трубные системы отопления, нужно внимательно осмотреть все ли соединения надежно затянуты.

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

• Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
• Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
• Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД

Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования
