Выбор и применение дренажного насоса для грязной воды

Выбираем грамотно

От выбора насоса для откачки канализационных стоков зависит комфортное проживание в доме.

При покупке, обращаем внимание на характеристики, которые окажут влияние на работу устройства:

  • Где планируется применять, производительность.

    Планируя откачивать сильно загрязненные стоки или очистку септика, выбирают модели с выпускным диаметром больше 8 см.

    Производительность насоса для использования в частном доме оптимальна в пределах 5-25 м3 в час.

    Этот параметр зависит от объёма выгребной ямы;

  • Используемые материалы.
    Выбор определяется условиями работы и финансами.

    При полном или частичном погружении используют устройства из нержавеющей стали или чугуна;

  • Расположение отводов.От этого параметра зависит глубина погружения в сточные воды.

    Возможны варианты горизонтального и вертикального расположения патрубков.

    При использовании устройства с горизонтальными патрубками применяют переходник, который устанавливается при погружении насоса;

  • Максимальная величина напора.
    Данный параметр показывает на какую высоту или насколько по горизонтали устройство способно переместить жидкость.

    Согласно техническим нормам. величина составляет 10 м, насос способен поднять стоки на 10 метров верх или перекачать по горизонтали на 100 метров.

    Реальная величина отличается от расчетной и зависит от типа устройства;

  • Способ охлаждения двигателя.
    Охлаждение осуществляется либо с помощью перемещаемой жидкости, либо с помощью масла.

    Масляный тип охлаждения увеличивает срок службы.

    Надежность повышается за счет медленного нагревания масла.

    Стоимость таких устройств выше, но затраты окупаются при постоянном использовании насоса.

Преимущества и недостатки дренажных насосов

Если большинство приборов характеризуется наличием значительного количества недостатков, то в данном случае негативным аспектом может считаться только их зависимость от подачи электричества. Это одновременно и достаточно затратно, если учитывать мощность прибора, и весьма нерационально, так как многие частные ома, расположенные даже в незначительной удаленности от цивилизации, постоянно сталкиваются с перебоями в подаче электричества.

Что же касается преимуществ, основными среди них являются:

  • Процесс установки может происходить как автономно, так и стационарно;
  • Наличие поплавкового включателя, обеспечивающего контроль за уровнем заполняемостью воды;
  • Изготовление из достаточно крепкого материала, способного выстоять под влиянием, как коррозии, так и других отрицательных факторов внешней среды;
  • Сравнительно небольшие габариты, которые не влияют на уровень производительности;
  • Легкость в организации процесса транспортировки;
  • Возможность сравнительно быстро откачивать воду, в составе которых имеются разнообразные включения (средние и крупные по величине);
  • Высокий уровень производительности, значительная степень погружения, позволяющая справиться даже с существенным подтоплением;
  • Отсутствие дополнительных условий для эксплуатации.

Сейчас на рынке представлены дренажные насосы различного ценового сектора, что обеспечивает свободу выбора на основании учета особенностей собственного участка.

Условные обозначения и маркировка насосов

Ознакомившись с пользовательской инструкцией и паспортом от производителя, необходимо осмотреть маркировку на самом устройстве. Перевод технических документов на насос могут содержать некорректные данные и откровенный обман. Например, мощность указать в виде вольт-амперной характеристики – ВА (VA), которая в переводе в ватты – Вт (W) значительно меньше заявленной мощности.

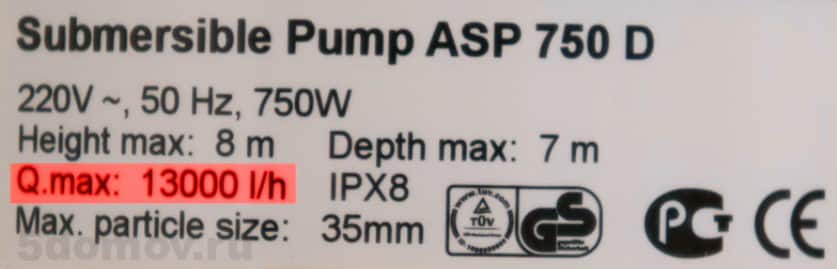

Маркировка насоса

Типичной маркировкой является выше представленная этикетка. Следует обратить на знаки качества продукции, как:

CE (Conformite Europeenne) – товар соответствует европейским директивам качества.

РСТ – знак соответствия директивам Евразийского союза.

Более значительным является наличие второго знака. Значит, производитель адаптировал изделие к условиям эксплуатации в евразийском секторе. Это может проявляться в большем диапазоне рабочего напряжения, наличии дополнительных защитных электрических узлов в сети.

GS – знак, характеризующий неоспоримое преимущество перед другими товарами. Маркировка GS указывает что тестирование и сертификация товара произведена независимой экспертной стороной, которая периодически производит контроль всего производимого серийного товара данной компании.

IPX8 – знак, подтверждающий уровень защиты электротехнического прибора при агрессивных условиях среды. Для погружных насосов следует приобретать исключительно с цифрой 8. Это наивысшая степень защиты, позволяющая безопасно погружать электроприбор на длительное время под воду (до 5 метров). Если в маркировке IP вместо X присутствует цифра от 1 до 8, то это характеризует пыленепроницаемость.

Общее назначение насоса можно определить из англоязычных характеристик маркировки:

submersible pump – погружной насос;

Q.max – quantity max – максимальное количество (продуктивность);

Max. particle size – максимальный размер частицы;

Height max – высота подъёма;

Depth max – глубина всасывания.

Продуктивность указывается в литрах в час (l/h) либо в кубометрах.

Следует знать, что 1 литр равен 0.001 кубометра. То есть 13 тыс. литров на изображении — это 13 куб.м. жидкости, перекачиваемой данным насосом за час. Данная характеристика может варьироваться от изменения глубины погружения насоса, соответствия диаметра шланги диаметру патрубка.

Что такое дренажный насос

Дренажные насосы для откачки воды из колодца и резервуаров любого другого типа – это устройства, способные успешно справляться с перекачиванием жидких сред, в составе которых есть незначительное количество нерастворимых включений. Обычные гидромашины, если их использовать для решения такой задачи, могут быстро выйти из строя, так как элементы их внутренней конструкции очень чувствительны к загрязненной жидкой среде. Различные типы дренажных насосов для откачки воды, представленные на современном рынке, отличаются между собой как конструктивным исполнением, так и техническими характеристиками, что следует учитывать при выборе такого оборудования.

Использование дренажного насоса погружного типа для забора воды из колодца

Quattro Elementi Drenaggio 400 F – справится с бытовыми задачами

Quattro Elementi Drenaggio 400 F

Quattro Elementi Drenaggio 400 F

Среди линейки насосов Quattro Elementi только Drenaggio 400 F предназначен для перекачки грязной жидкости (с мелкими фракциями загрязнения до 35 мм). Устанавливать прибор можно только на возвышении, где нет мусора и отходов.

Выходной патрубок аппарата направлен вверх, но погружать изделие глубже 2 м в воду не рекомендуется. Корпус выполнен из пластика, есть механизм защиты от сухого хода.

Прибор слишком маломощный, чтобы выкачать воду из колодца либо справиться с котлованом, но откачать подтопление из подвала или стиральной машины сможет эффективно.

Достоинства:

  • работает без перерыва длительное время
  • бесшумный
  • есть регулировка уровня поплавка
  • оптимальное соотношение цена–качество
  • способен выдержать сухой ход без поломок

Недостатки:

  • низкая мощность, подойдёт только для бытовых нужд
  • не включается автоматически при повышении уровня воды
  • короткий провод питания
  • большой диаметр выходного патрубка
  • чувствителен к диаметру шланга и глубине спуска

Обзор Погружной насос ERGUS QUATTRO ELEMENTI DRENAGGIO 400 F, DRENAGGIO 550 F

Дренажные насосы | ТОП-10 Лучших: выбираем помощников для перекачки чистой и грязной воды +Отзывы

Лучшие выпрямители для волос | ТОП-12 Рейтинг +Отзывы

Популярные модели

  1. Pedrollo D20. Мощный дренажный насос. Производительность 20 м3/ч. Напор 27 м. Высота подъема 5м.
  2. Pedrollo NGA. Центробежный. Производительность 21м3/ч. Напор 19,5м. Высота подъема 7 м.
  3. Grunfos Unilift CC 9 A 1. Универсальный. Производительность 14 м3/ч. Высота подъема 9м.
  4. Grunfos Unilift CC 5 A 1. Бюджетный насос. Производительность 6 м3/ч. Высота подъема 5м.
  5. Calpeda A 40 – 11- A/A. Центробежный самовсасывающий. Производительность 10.8 м3/ч. Напор 11,8 м.
  6. 1 Гном 6-10. Дренажный насос. Производительность 6м3/ч. Напор 10м.
  7. Gardena 3500/4 Classic. Качает грязную и чистую воду. Производительность 3,6 м3/ч. Высота подъема 7м. напор 41м.

Область использования

Любой, даже не самый сильный насос, может стать незаменимым оборудованием. Его можно использовать для осушения небольшого резервуара, удаления верхнего слоя грязной воды из колодца для проведения осмотра и ремонта, а также применить его для чистки баков для полива, если параметры удаляемой жидкости будут соответствовать рекомендациям производителя.

Дренажный насос пригодится:

  • При возросшем уровне грунтовых вод;
  • Во время наступления паводков;
  • Для осушения малых погребов и подвалов;
  • При малозначимых прорывах магистралей;
  • Для приведения в порядок садовой территории после прохождения сильных осадков;
  • Для обслуживания искусственных бассейнов и прудов;
  • Для подачи воды в декоративные фонтаны;
  • Для осуществления капельного полива.

Что это такое?

Дренажные насосы бытового класса предназначены для откачки слабозагрязненной воды из подвалов, колодцев, скважин, септиков, бассейнов и строительных котлованов. В основном их используют владельцы частных домов. Ими производится выкачивание паводковых вод из подвальных помещений, чтобы имеющийся ленточный или свайный фундамент не подвергался длительному и излишнему воздействию влаги. Однако такие помпы можно встретить также у и коммунальщиков.

Внешний вид

Обычный насос, предназначенный для колодцев и скважин, рассчитан на работу исключительно с чистой водой. В отличие от него дренажный аналог в состоянии справиться уже с примесями до 30–35 мм. У него более широкая рабочая камера внутри. При этом не стоит технику для дренажа путать с фекальными моделями. Последние в большинстве своем оснащены специальными размельчителями и способны перекачивать твердые частицы диаметром до 50 мм.

Возможные модификации насосов

Технические характеристики, которые учитывают при выборе насоса

Выбирая насосное оборудование важно заранее рассчитать некоторые параметры, которым должен отвечать агрегат, и определить условия эксплуатации

  • Высота водного столба. Расстояние от донного фильтра до водяного зеркала. Эта величина позволяет определить возможность использования погружных насосов, которые должны полностью окунаться в воду и находиться от дна на высоте не менее 1 метра, в противном случае использовать такие агрегаты не получится и придется задуматься о покупке поверхностного устройства.
  • Динамический уровень воды. Также называемый дебетом скважины. Показатель определяет скорость поступления воды в шахту при работающем насосе. Производительность насоса не должна быть выше дебета, иначе вода будет выкачиваться быстрее, чем поступать.


Насос для откачки воды из колодца

  • Напор. Показатель, который определяет, сможет ли агрегат поднять воду из колодца и направить ее к точке слива, не теряя давление в системе водоснабжения. Чтобы рассчитать напор, измеряют длину от точки забора до крайней точки слива и прибавляют 10 %.
  • Производительность. Чтобы рассчитать производительность насоса необходимо суммировать все точки водозабора в доме и на участке. В среднем считается, что каждый сантехнический прибор расходует около 500 л/час. Сложив их количество, получают необходимую производительность. Если вода используется для полива, то берут за основу стандарты СНиПа – на 1 квадратный метр огорода расходуется 4-5 литров воды в час.
  • Качество воды в колодце. Как известно, вода в колодцах не такая чистая как в скважине, что вызвано неглубоким залеганием грунтовых вод, поэтому часто в них бывают взвеси и примеси твердых частиц различных фракций. К насосам, способным перекачивать чистую воду, условно можно отнести абсолютно все модели.Для откачки грязной воды подбирают агрегаты, которые могут работать с механическими загрязнениями размером более 5 миллиметров. Как правило они отличаются усиленной конструкцией, увеличенным диаметром патрубков и повышенной мощностью, часто оснащены фильтром или режущим механизмом.


Насосы различаются по глубине возможного погружения в воду

Условия эксплуатации. Большинство насосов для колодцев на даче используются только в теплое время года, это могут быть как погружные, так и поверхностные модели, но в некоторых случаях нужны устройства, которые смогут обеспечить круглогодичную подачу воды, тогда лучше остановиться на погружных глубинных агрегатах.

Нюансы конструкции

При выборе насоса для чистки колодца обращайте внимание на особенности его конструкции

  • Расположенное в нижней части всасывающее отверстие обеспечит максимально полное удаление жидкости из шахты.
  • Чугунные корпуса надежны, но обладают большим весом, легкие пластиковые недостаточно прочны, оптимальным вариантом можно назвать стальной корпус.
  • Размер рабочей камеры определяет допустимый размер включений.
  • Чем проще конструкция перекачивающего агрегата, тем реже он будет ломаться и тем проще будет его починить.

Виды погружных насосов

При откачивании воды в загородных домах наиболее часто применяются погружные насосы.

Они бывают двух типов:

  • вибрационные;
  • центробежные конструкции.

Их отличие заключается в методе работы. Каждая модель имеет свой рабочий механизм, отличается способом перекачивания жидкости.

Вибрационные

Насосы с вибрационным механизмом действуют за счет вибрации диафрагмы. Эти колебания могут контролироваться и изменяться в зависимости от влияния электричества на создаваемое магнитное поле, создаваемое в индукционной катушке. Такие изделия питаются от сети общего назначения с напряжением 220 В. Их мощность составляет примерно 270 Ватт/час, однако все зависит от установленного двигателя.

Вибрационные модели делятся на конструкции с разным принятием жидкости, происходящем вверху и внизу корпуса:

  • Конструкции с верхним принятием жидкости во время работы не перегреваются. Они не перемешивают воду с осадком — поэтому часто используются при чистке колодезной скважины, в качестве дренажных насосов для откачки воды из колодца.
  • Конструкции с нижним конструктивным принятием жидкой среды нуждаются в качественном фильтре, они могут перегреться даже при кратковременной работе без охлаждающей жидкости.

Вибрационные насосы не имеют трущихся элементов, отличаются длительным сроком эксплуатации. Они нуждаются в установке фильтров.

Центробежные

В центробежных конструкциях в качестве рабочего элемента выступает колесо с лопастями. Это дает возможность увеличить производительность устройства, здесь недопустимо перекачивание жидкости с мелкими фракциями твердых соединений. Наличие песка или гравия негативно скажется на функциональность устройства и продолжительность эксплуатации. Основной рабочий элемент может выполняться из стали либо прочного полимерного материала.

Это позволяет сделать работу автономной, устройства с поплавковым механизмом используются чаще благодаря простоте и дешевизне конструкции.

Суть работы поплавкового выключателя заключается в следующем:

  • При понижении уровня жидкости поплавок опускается, вследствие чего размыкается электрический контакт. Выключается электродвигатель и оберегается от перегрева.
  • Далее жидкость накапливается, и поплавок поднимается до определенного предела.
  • Достигнув необходимого уровня, поплавок замыкает контакты и включается электродвигатель — начинает откачиваться жидкость.

Все зависит от правильности регулировки поплавка и выбранной модели. Кроме этого, жидкая среда смазывает трущиеся контакты и охлаждает от перегрева. Обзор моделей с поплавком.

Принцип действия и сферы применения

По своей конструкции грязевой насос представляет собой единый блок, состоящий из двигателя и рабочего механизма, помещенных в общий корпус. Между двигателем и рабочим механизмом грязевого насоса высокого давления расположена масляная камера и блок уплотнительных элементов. Обычный погружной насос отличается многоканальным исполнением, а в грязевых имеется всего один канал, через который и осуществляется перекачивание загрязненной жидкой среды.

Бытовые модели погружных грязевых насосов, как правило, имеют мощность 1,5–1,75 кВт, с их помощью можно откачивать загрязненную жидкость из скважин, глубина которых доходит до 60 метров. Плотность жидкости, перекачиваемой такими насосами высокого давления, должна составлять 1,1–1,2 кгс/см3, а количество примесей в ней – доходить до 10%. Размер нерастворимых включений, содержащихся в жидкости, перекачиваемой отечественными моделями грязевых насосов высокого давления, может доходить до 5–10 мм, а импортных – до 50 мм. В процессе работы грязевой насос должен охлаждаться, что обеспечивает окружающая его жидкость. На всасывающем патрубке грязевого насоса высокого давления устанавливается специальный фильтр, который ограничивает размер частиц нерастворимых включений, содержащихся в перекачиваемой жидкости.

Устройство грязевого насоса погружного типа

В зависимости от конструктивного исполнения погружные грязевые насосы могут быть роторными или вибрационными. Основным рабочим элементом роторных насосов является крыльчатка с лопастями, вращающаяся на валу ротора внутри корпуса устройства. В вибрационных насосах роль такого элемента выполняет стальная мембрана, вибрирующая под действием переменного тока и тем самым создающая разрежение воздуха в рабочей камере. Вибрационные насосы, хотя и характеризуются меньшей мощностью, если сравнивать их с роторными устройствами, отличаются более высокой надежностью и более длительным эксплуатационным сроком, так как в их конструкции отсутствуют трущиеся детали.

Среди грязевых насосов высокого давления следует выделить полупогружные устройства, предназначенные для перекачивания среды, плотность которой составляет 1,3–1,5 кгс/см3. Функционировать такие грязевые насосы, рабочая часть которых может быть выполнена из корундированной стали, эбонита или резины, могут при температуре, не превышающей 60°.

Для перекачивания сред с более высокой плотностью, а также сред, в составе которых присутствуют включения с волокнистой структурой (ткани, водоросли и др.), специально предназначены грязевые насосные устройства другого типа – фекальные. В конструкции таких насосов, входные и выходные патрубки которых отличаются расширенными диаметрами, присутствует специальная крыльчатка, разрубающая волокнистые включения на более мелкие фракции.

Измельчитель фекального насоса, как правило, изготавливается из нержавеющей стали

Наиболее распространенными сферами применения грязевых насосов высокого давления являются:

  1. откачивание использованной грязной воды при проведении строительных работ и обслуживании производственных процессов (откачивание шламовых вод и др.);
  2. понижение уровня грунтовых вод после обильных осадков, наводнений или паводковых ситуаций;
  3. откачивание воды и ила из подвальных помещений, погребов, сточных канав и бассейнов;
  4. очистка колодцев, замена загрязненной воды в искусственных водоемах;
  5. организация полива зеленых насаждений, произрастающих на приусадебных участках.

Установка дренажных насосов: пошаговая инструкция

Установив помпу на горизонтальную поверхность, выполняют следующие действия:

  • Подсоединяют шланг с помощью штатных крепежных приспособлений.
  • Устанавливают обратный клапан (для модификаций с поплавковым выключателем).
  • Проверяют, чтобы направление вращения лопастей было правильным.
  • Присоединяют трос, предварительно закрепив его в держателе лебедки.
  • Неспешно погружают насос для чистки на дно колодца, обеспечивая безопасность.

При любых проявлениях, что оснащение работает некорректно, первое, что нужно сделать – отключить насос от электрической сети. Затем выясняют и устраняют причину сбоя в работе.

Заключение по теме

Погружные насосы для грязной воды – незаменимые помощники и в быту, и в промышленности. Ситуации, связанные с откачкой именно воды, сильно загрязненной, встречаются очень часто. Особенно, если надо откачать грязную воду из глубины. К примеру, на загородных участках, таким образом, откачивают осадок из септиков или канализационных колодцев. Такие насосы устанавливают в систему локальной водопроводной сети, в которых источником воды выступают скважины или насосы. Очень полезны они, когда необходимость прочистить туже скважину или колодец после зимней консервации последних.

Надо отдать должное, что современный рынок насосного оборудования предлагает достаточно широкий модельный ряд погружных дренажных насосов, в котором есть и отечественные образцы, и зарубежные. То есть, выбрать есть из чего.
