Как выбрать дренажные насосы для канализации

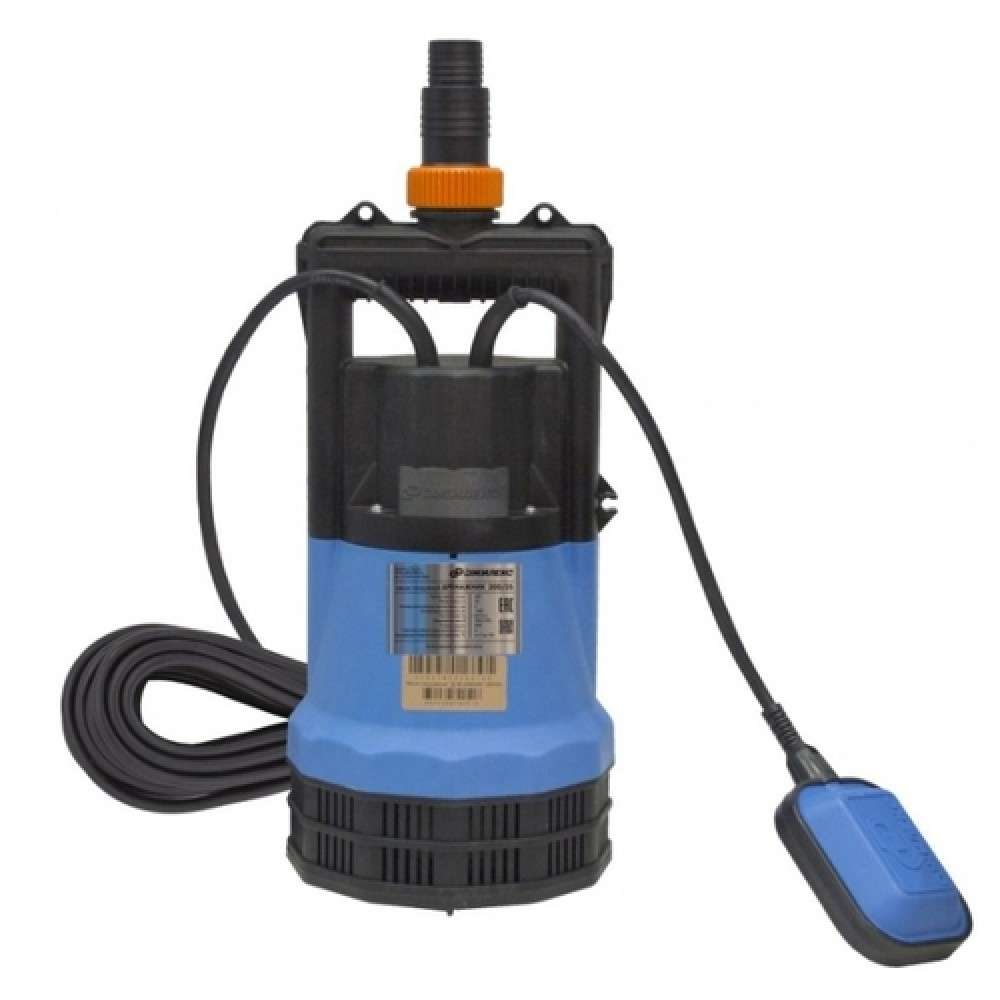

Дренажный насос ДЖИЛЕКС Дренажник 200/​25 (1200 Вт)

Фото: https://beru.ru

Один из лучших дренажных насосов по отзывам владельцев, который работает со слабозагрязнёнными жидкостями с твердыми частицами не более 6 мм. Осушает затопленные помещения, откачивает отработанные воды, работает в системах орошения, подает воду из колодцев или открытых водоемов. Корпус сделан из надежного пластика. Насос включается и выключается при достижении установленного уровня за счет поплавкового механизма. Двигатель защищен от перегрева работой термопротектора. Как только температура достигает критической отметки, мотор выключается. Благодаря камере теплообмена двигатель охлаждается за счет проходящей воды и может эксплуатироваться без выключения длительное время.

Дренажный насос ДЖИЛЕКС Дренажник 200/​25 (1200 Вт)

Функции и особенности насоса

Наверняка вам известно, что любой насос состоит из несколько частей, связанных друг с другом: мотор, рабочая зона, нагнетающий и всасывающий клапан. Мотор – это сердце механизма, ведь от его характеристик зависит скорость работы, мощность, производительность и срок эксплуатации. Клапаны же обеспечивают всасывание отходов, их проходимость.

Но насосы для сливных ям несколько отличаются от обычных, потому, что имеют сетчатый фильтр, который не позволяет мусору попасть в рабочую зону. И измельчитель, делающий насос более неприхотливым в работе. Дело в том, что помимо жира, воды, фекалий, мелкого мусора в насос могут попадать более твердые и крупные частицы, с которыми фильтр не справиться. Измельчитель, расположенный возле всасываемого клапана рубит отходы на мелкие кусочки, в результате чего он не забивается.

Вследствие этого, насосы для сливных ям могут быть двух видов – фекальный насос со встроенным измельчителем и дренажный. Первый, отличается огромной мощностью и предназначен конкретно для домашней канализации. Второй был изобретен просто для откачки грязной воды, но в настоящее время есть много усовершенствованных моделей. Но вот дренажное устройство с измельчителем встретить практически не возможно.

Поэтому, если вы выбираете универсальное устройство, то отдайте предпочтение именно фекальному насосу для выгребных ям. Он может откачивать как фекалии, так и грязную воду.

Независимо от того, какой из них вы выберете, нужно знать, что все насосы, в том числе и два предыдущих условно делятся на три типа:

• Погружной;
• Полупогружной;
• Поверхностный.

У каждого из них есть свои плюсы и минусы, о которых нужно знать.

Классификация устройств в зависимости типа конструкции и назначения

Дренажное насосное оборудование, по типу конструкции бывает двух категорий. Такие аппараты могут быть погружными либо поверхностными. По назначению, такие устройства, исходя из показателей их мощности, могут условно относиться к бытовому или промышленному классу.

Описание агрегатов поверхностного типа

Поверхностные дренажные насосы устанавливаются непосредственно над самим резервуаром с жидкостью. Для размещения этих агрегатов необходимо заранее подготовить сухую и ровную поверхность. Для откачки жидкости и резервуара используется специальный рукав, который может быть выполнен в виде резинового шланга либо трубы ПВХ. Поверхностные насосы, используемые для откачки жидкостей, оснащаются двумя рукавами (трубами):

1. Входным (служит для поступления, закачки жидкости).
2. Выходным (используется для дальнейшего отведения сточных вод, поступающих в устройство из резервуара).

Стоит отметить, что дренажные насосы поверхностного типа, способны осуществлять свою работу без участия оператора, функционируя в автоматическом режиме. Для этого они дополнительно оснащаются специальным поплавковым датчиком, который контролирует уровень откачиваемой из резервуаров жидкости.

К преимуществам поверхностных агрегатов следует отнести:

• Простоту монтажа;
• Проведение быстрого, при необходимости, демонтажа;
• Не требует сложного обслуживания (достаточно вовремя очищать от грязи и смазывать детали).

Однако, несмотря на высокий уровень мобильности, и простоты эксплуатации, у таких дренажников есть и некоторые недостатки. Стоит отметить, что они не способны вести откачку сточных вод, которые залегают на большой глубине. Это обусловлено тем, что предельное значение глубины всасывания жидкости у этих аппаратов составляет не более 12 м.

Описание моделей погружного типа

Принцип работы у погружных дренажных насосов для грязной воды, практически такой же, как и у устройств поверхностного типа. Однако эти аппараты, как правило, применяются для откачки грязных, сточных вод, расположенных в глубоких траншеях либо резервуарах. Часто такое оборудование используется для очистки колодцев.

В отличие от моделей поверхностного типа, погружные дренажники откачивают жидкость без использования специального патрубка либо шланги. Проще говоря, процесс перекачивания сточной воды осуществляется самим насосом. Для защиты рабочих элементов от всевозможных повреждений, днище этого устройства оснащается специальным фильтром сетчатого типа. Этот фильтр задерживает крупные, нерастворимые в воде частицы грязи, почвы или песка.

Такие аппараты способны осуществлять откачку стоков на глубине до 50 м. Однако их не рекомендуется использовать для опустошения небольших резервуаров, показатель глубины которых составляет менее 20 м. Чтобы такие агрегаты смогли функционировать в траншеях или емкостях небольшой глубины, их двигатель придется оснащать дополнительной системой охлаждения. В противном случае из-за перегрева, двигатель может выйти из строя.

Аппараты бытового класса

Дренажные насосы бытового класса обладают широким спектром использования. Такие агрегаты можно применять для:

• Устранения стоков и воды из погреба либо подвальных помещений;
• Перекачки жидкости из разных бассейнов;
• Удаления жидкости из колодцев технического назначения;
• Обеспечения полива приусадебного участка (в качестве резервуара для отбора жидкости используется бочка или естественный водоем).

Показатель производительности у такого однофазного оборудования в среднем, составляет около 800 литров за одну минуту. Кроме того, максимальная высота подъема жидкости у таких агрегатов составляет не более 25 м.

Модели промышленного назначения

Насосы, относящиеся к промышленному классу, как правило, в подавляющем большинстве, используются разнообразными строительными компаниями, службами спасения (МЧС), коммунальными службами. Они отличаются высоким уровнем мощности, а также большой производительностью. Эти аппараты предназначены для:

• Ликвидации разнообразных аварийных подтоплений;
• Отвода сливов промышленных предприятий;
• Осушения разнообразных объектов, например таких, как коллекторные котлованы;
• Устранения стоков из забитых, засоренных трубопроводов или резервуаров канализационной системы.

В промышленности, как правило, пользуются дренажниками, которые оснащены электрическими двигателями и корпусом, сделанным из чугуна. Такие аппараты могут применяться для перекачивания стоков, размер частиц загрязнений у которых варьируется до 20 мм. Уровень производительности у таких 3-х фазных агрегатов составляет до 1500 литров в минуту. Кроме того, они могут поднимать жидкости на высоту до 150 м.

Устройство и принцип работы

Сточные воды обязательно включают мягкие твердые вещества диаметром до 50 мм, которые перекачиваются из канализационных трубопроводов, проложенных после унитаза (туалет) или раковины (кухня, ванная) в канализационную систему или в септик. Учитывая схему расположения сантехнических устройств по помещениям квартиры, дренажный насос для канализации, установленный в частном доме, должен устанавливаться в самой нижней точке линии.

Канализационный насос представляет собой электронасос центробежного типа, особенность конструкции которого заключается в том, что в его внутренних магистралях при работе постоянно содержатся твёрдые частицы. Когда агрегат включен, насосный привод начинает вращать рабочее колесо, создавая давление, необходимое для проталкивания загрязнённой воды. Жидкие частицы и механические взвеси поступают в нагнетательную трубу и, без её засорения, прокачиваются далее, в сливной дренаж. Питающее напряжение бытового канализационного насоса – 220 или 380 В – подаётся через длинный (до 10…12 м) шнур. Корпус, в котором находятся двигатель и рабочее колесо, чаще всего изготавливается из чугуна и рассчитывается для длительного использования.

Основные разновидности

При всем многообразии моделей такого оборудования, они делятся на несколько категорий:

1. Агрегаты в погружном исполнении производятся из материалов высокой прочности и оснащаются поплавковым устройством включения/выключения. Корпус герметичен и снабжен прочными прокладками, надежно защищает внутреннее устройство от проникновения агрессивной жидкости. Основная область применения погружных устройств – для откачки содержимого выгребных ям, но настолько же успешно их можно использовать для откачки коллекторных колодцев ливневой канализации. И уж совсем ничто не помещает применять их для пролива огородов. Таким образом, приобретя погружной агрегат, можно решать множество проблем.

Установка такого насоса производится путем закрепления на дне емкости всасывающей трубы, к которой крепится сам агрегат. Поплавковый выключатель обеспечивает своевременное отключение агрегата, не допуская его работы на открытом воздухе. Перекачиваемая субстанция играет роль средства охлаждения. Погружной насос для канализации в частном доме является одним из наиболее надежных агрегатов в своем классе.

1. Полупогружные фекальные модели характерны уменьшенным размером выходной трубы. Максимальный размер твердых частиц составляет 15 миллиметров. Но такие устройства оснащены разрушителем твердых включений, поэтому с успехом применяются для перекачки стоков канализации в частном доме. Установка полупогружных агре6гатов чаще всего производится на плавающей платформе, при этом их положение всегда соответствует уровню откачиваемой жидкости.

При установке такого агрегата нижняя часть располагается в жидкости, верхняя – выше ее уровня.

1. Поверхностные насосы обычно устанавливаются вне емкости, поэтому нуждаются в использовании защитного кожуха. Такие агрегаты не отличаются высокой производительностью, а максимально допустимый размер твердых включений составляет не более 5 миллиметров. Тем не менее, длительный срок службы и очень доступная цена такого агрегата делают его весьма популярным у жителей загородных домов.
2. Насосные канализационные станции бытового назначения предназначены для решения целого ряда специфических задач, связанных с организацией удаления сточных вод. При этом решаются следующие моменты:
   • возможность включения в общую систему стоков сантехнического оборудования, располагаемого ниже уровня размещения основной канализационной магистрали. Оборудование позволяет производить подъем жидкости на высоту от 5 до 15 метров, что позволяет размещать бытовую сантехнику в подвальных и цокольных этажах;
   • С применением такого оборудования возникает возможность транспортировки сточных вод на расстояние до 100 метров, не беспокоясь о соблюдении правил уклона для самотечных систем. Решается также проблема возможных сезонных подвижек грунтов, деформирующих протяженный трубопровод.
   • Использование в канализационной насосной станции измельчителя, позволяет получить откачиваемую субстанцию однородной массы, в результате чего возникает возможность использовать трубы диаметром 40-50 миллиметров.
   • Такие установки позволяют ввести в конструкцию угольный фильтр, избавляющий помещение от запаха сточных вод.

Критериями для выбора установки станции являются следующие обстоятельства:

1. Глубина расположения основной канализационной системы и наличия перепада по высоте между ними и подключаемым сантехническим оборудованием.
2. Тип сточных вод – температура и характеристика загрязнений.
3. Расчетный объем канализируемых стоков, предполагаемых к перекачке насосной станцией при использовании в штатном режиме.
4. Необходимость устройства для работы в автоматическом режиме и выбор способа управления установкой.

Перекачивающие установки бытового назначения выпускаются в компактном исполнении и могут быть установлены непосредственно под мойкой, ванной или за унитазом, не занимая много места.

Выбор насоса в зависимости от среды эксплуатации

У каждой модели существует своя спецификация, определяющая, в какой среде прибор может работать. В инструкциях обычно указывается размер частиц, которые прибор может перерабатывать, не снижая производительности:

1. 5 мм — такие насосы подойдут для отвода жидкостей либо слабо загрязненных, либо чистых. Они справятся с такими задачами, как осушение бассейнов и резервуаров, оттока дождевой воды.
2. 25 мм — такие устройства предназначены для осушения колодцев и котлованов.
3. 38 мм — насос, допускающий размер примесей до 38 см, предназначается для сбора грязной дождевой или талой воды.

Характеристики насоса указываются производителями в сопроводительных документах. Показатели у каждой модели могут различаться, однако отмечается следующая зависимость: чем больше напор дренажного насоса, тем ниже его производительность. Стоит учитывать, что наиболее мощные модели дренажных насосов наверняка будут стоить гораздо дороже, а использоваться реже. В итоге получится, что деньги потрачены впустую.

В настоящее время существует широкий ассортимент дренажных насосов. При необходимости можно найти идеально подходящий под конкретные условия агрегат. Правильно подобранный дренажный насос прекрасно справится с возложенной задачей. Несмотря на то, что, возможно, использоваться он будет достаточно редко, все потраченные на покупку средства обязательно окупятся.

Дренажный насос какой фирмы лучше выбрать

В ТОПе описана продукция 10 производителей, в числе которых немало российских компаний. Тут есть бренды и бюджетные, и среднего сегмента, и премиальные. Вот кого можно назвать лидерами:

• Зубр – крупнейший российский производитель недорогого и качественного ручного и электрооборудования для дома, сада, строительства. Фирма была основана в 2005 году и предлагает профессиональные насосы с мощностью в среднем от 400 до 1000 Вт. Они имеют низкий уровень шума, небольшой вес, продуманную защиту от перегрева, длинный кабель, прочный корпус.
• Ливгидромаш – под этим брендом товары поставляются в страны СНГ и за его пределы. Они отличаются долгим сроком службы, проверенным качеством, небольшими размерами, надежными материалами. С их помощью вода перекачивается достаточно быстро, при этом ее температура может составлять в среднем 50 градусов, а количество примесей находиться в границах 5%. Одной из самых популярных серий производителя является «Гном».
• Quattro Elementi – компания поставляет на рынок продукцию для сада и дома с оптимальным соотношением цены и качества. Есть в ее ассортименте и дренажные насосы с хорошими характеристиками. Устройства фирмы отличаются нормальной производительностью, в среднем, около 7000 л/час, приличной мощностью порядка 600 Вт и очисткой резервуаров досуха. Они не греются, выдерживают длительную эксплуатацию и удобны в применении.
• Джилекс Дренажник – компания выпускает оборудование и расходные материалы для работы с водой, у нее есть устройства для ее откачивания из скважин, колодцев, бассейнов. Также в ассортименте имеются предложения для орошения огородов. Лучшими погружными дренажными насосами ее товары делает хорошая производительность, приличная мощность порядка 800 Вт, прочный корпус, защищенный от нагревания двигатель.
• Belamos – фирма поставляет на рынок тачки, горелки, шланги, печки, насосное оборудование. Последнее представлено фонтанными, скважинными, вибрационными, дренажными моделями, которые делятся на погружные и поверхностные. И те, и другие имеют отличную мощность и производительность, что повышает эффективность и скорость их работы.
• Patriot – американский бренд, под которым много лет выпускается линейка премиальных товаров для сада. Все они имеют сертификаты качества и безопасности, служат достаточно продолжительное время и показывают себя с лучшей стороны в орошении огородов, очистке от воды бассейнов, скважин, колодцев. Устройства фирмы удобны в транспортировке и эксплуатации, оснащаются длинными кабелями и защитными механизмами от перегрева.
• Ставр – российская торговая марка садовой техники и электрооборудования. Фирма работает в среднем ценовом диапазоне, но при этом выпускает профессиональные устройства. Они подходят как для домашнего, так и для коммерческого использования, например, на строительных площадках. В ее насосах есть все необходимое для полноценного их применения – хорошая мощность, высокая производительность, длинный кабель.
• Вихрь – лидер среди брендов насосного оборудования в России. Они являются высокомощными, работая в среднем на 1100 Вт. Среди их преимуществ стоит особо выделить мощную подачу воды за час, немалую высоту подъема, прочный, чаще всего пластиковый корпус. Изделия имеют компактные размеры и адекватный вес, поэтому удобны в использовании.
• Unipump – компания специализируется на поставке профессиональных высококачественных насосов. Они имеют удобное управление, отличаются безопасностью для человека и универсальны в применении. С их помощью можно откачивать воду из котлованов, бассейнов, колодцев. Оборудование хорошо ведет себя при длительной эксплуатации и служит без сбоев годами.
• Калибр – бюджетная торговая марка электроинструментов и садовой техники, вышедшая на российский рынок в 2001 году. При ценовой доступности продукция имеет хорошее качество и приличные характеристики. В рейтинг дренажных насосов ее товары можно включить из-за мощности примерно в 800 Вт, производительности около 11 м3/час, высоты подъема порядка 8.5 м. В среднем, их вес составляет 5.5 кг.

Сравнительные характеристики фекальных насосов

Выбор фекальных насосов необходимо осуществлять по совокупности эксплуатационных параметров с учетом репутации производителей этого вида оборудования у потребителей, соответствием цены качеству, доступностью запасных частей и комплектующих, наличию сервисных центров по обслуживанию. Сравнительные характеристики наиболее популярных моделей представлены в следующей таблице.

Наименование агрегата	Производи тельность, м3/час	Высота подъема, м	Мощность, Вт	Измель читель	Цена, %
Джилекс 200/10 Ф 5301	12	10	880		100
Джилекс 150/7Н 5302	9	7	550		150
Джилекс 255/11 Н 5303	15	11	1100		180
Иртыш ПФС 50/125.120	16	6	1100 Вт
Иртыш ПФС 50/125.98	7	4	1100 Вт
Иртыш ПФ2 50/140.138	25	22	3000
Ebara Right 75	14	8,6	500		360
Speroni SEM 150-VS	24	11	1700	есть	800
Ebara DW M 150 A	42	16	1600		880
Speroni CUTTY 150/N	21	17	1500	есть	1100
Grundfos SEG 40.12.2.1.502	18	20,5	1200	есть	1460
Homa Barracuda GRP 16 B D	18,7	20	900	есть	1650

Конструктивные особенности и принцип работы

Центробежный насос дренажного типа – это компактное устройство, главными элементами конструкции которого являются:

1. корпус, изготавливаемый из прочных и износостойких материалов – чугуна, нержавеющей и обычной стали, пластика (выбор материала зависит от назначения и технических характеристик устройства);
2. электрический двигатель, приводящий во вращение рабочий вал;
3. рабочее колесо, на внешней поверхности которого зафиксированы изогнутые лопатки (вращение рабочего колеса обеспечивается приводным валом, на котором такое колесо и фиксируется).

Устройство дренажного насоса

Погружной дренажный насос, находящийся в процессе эксплуатации в толще перекачиваемой им жидкой среды, дополнительно оснащается сетчатым фильтром, который защищает такую помпу от попадания в ее внутреннюю камеру твердых частиц, размер которых превышает допустимое значение.

Размеры внутренней камеры дренажных насосов, используемых для откачки грунтовых вод из подвальных помещений и погребов, а также откачивающих грязную воду из колодцев или наземных резервуаров, рассчитываются таким образом, чтобы через нее могли свободно проходить твердые включения, содержащиеся в составе перекачиваемой жидкости.

Нижняя часть дренажного насоса должна легко сниматься для очистки рабочего колеса

В качестве элементов дополнительного оснащения, защищающих дренажные насосы от последствий нештатных ситуаций, а также позволяющих организовать их функционирование в автоматическом режиме, могут использоваться:

• температурные реле, которые автоматически отключают насосное оборудование в случае его перегрева;
• датчики, защищающие электронасос от работы вхолостую.

Датчики холостого хода представляют собой поплавковые выключатели, автоматически останавливающие работу оборудования в том случае, если уровень откачиваемой воды падает ниже критической отметки. Безпоплавковый насос, не оснащенный такими датчиками, требует постоянного внимания со стороны пользователей для контроля за условиями его эксплуатации

Устанавливая такие датчики, важно правильно определить глубину их погружения. Это необходимо для того, чтобы насос отключался и включался именно в те моменты, когда это требуется

Принцип работы поплавковых выключателей

В качестве насоса погружного для грязной воды преимущественно используется центробежное оборудование. Основным элементом его конструкции является рабочее колесо с лопатками, которое, перемещая перекачиваемую грязную воду по внутренней камере, создает центробежную силу, увеличивающую давление жидкой среды, за счет чего и происходит выталкивание последней через напорный патрубок. При этом в средней части рабочей камеры центробежного электронасоса создается разрежение воздуха, что обеспечивает всасывание в такую камеру новой порции откачиваемой грязной воды.

Наилучшими с точки зрения работы с загрязненными водами центробежные насосы считаются по целому ряду причин.

Благодаря высокой надежности такой насос не нуждается в частом техническом обслуживании.
Электронасосы рассматриваемого типа обладают высокой производительностью и способностью формировать поток жидкой среды с хорошим напором, что особенно важно для устройств, через которые перекачивается мутная и грязная вода.
На рынке можно найти множество разных моделей, что позволяет оптимально подобрать центробежный насос, исходя из характера тех задач, для решения которых он приобретается.
Универсальность такого насосного оборудования позволяет использовать его не только для дренажа, но и как насос для откачки воды из колодца или скважины, а также для ее дальнейшей транспортировки по трубопроводной системе к точкам водозабора.

Центробежный дренажный насос с чугунным корпусом

Как следует выбирать фекальную помпу?

Паспорт канализационного насоса для дачи содержит массу технических характеристик. И всех их надо учитывать при выборе этой техники. Первый показатель – это рабочая температура помпы, т.е. температура сливных стоков.

Насосное оборудование для канализации может быть:

1. Рассчитано на работу только с холодной и теплой водой до +45°С.
2. Предназначено для перекачки стоков с температурой до +90°С.

Для откачки воды из погреба и фекальных нечистот из уличного септика достаточно помпы первой категории. А вот для бесперебойного функционирования в составе принудительной канализации с массой сантехники в дачном доме придется подбирать модель из второй группы.

Автоматика, измельчитель и материал корпуса

Постоянно отслеживать состояние фекального насоса и управлять его работой вручную – значит нерационально расходовать свое время. На даче всегда полно занятий. Поэтому технику следует сразу подбирать с поплавком и термореле.

Первый будет контролировать уровень стоков в откачиваемой яме, выключая/выключая по необходимости помпу, а второй предотвратит перегрев электродвигателя.

Конструктивно измельчитель выполняется в виде:

• двухлопастного ножа;
• крыльчатки с режущей кромкой;
• комбинированного механизма с несколькими лезвиями.

Крыльчатка является самым дешевым вариантом измельчителя, но производительность у насосов с нею самая низкая. Нож с расположенной перпендикулярно друг к другу парой лезвий более надежен и производителен.

Однако наиболее продвинутым является сочетание трех режущих лезвий и перфорированного диска. Проходя через подобный измельчитель, твердые фекальные фракции превращаются в однородную перемолотую массу.

Дополнительные советы выбора и лучшие варианты фекальных насосов с измельчителем представлены в этой статье.

По материалу корпуса насос для откачки канализационных стоков на даче выбирать лучше всего из металла. Нержавеющая сталь и чугун прослужат в разы дольше пластика. Особенно этот нюанс важен для погружной техники, которая постоянно находится в агрессивных по составу грязных водах.

Высота подъема, мощность и электроснабжение

Чем выше указанная в паспорте производительность, тем быстрее помпа перекачает стоки. Однако и тем больше она потребит электроэнергии. Выгреб на даче редко когда делается объемным, поэтому для работы на дачном участке зачастую хватает маломощного агрегата. Он выкачает стоки не за 5 минут, а за 20, но и спешить за городом некуда.

Оптимальный для дачи вариант насоса по мощности – 400–500 Вт. Это производительность в районе 140–160 л/мин. Такие рабочие характеристики позволят легко справиться и с откачкой нечистот из сливной или выгребной ямы, и с избавлением от лишней воды в дачном погребе.

Цифры напора показывают максимальную высоту, на которую насосное оборудование по напорной трубе способно поднять жидкость с фекалиями. Но при расчете этого показателя надо учитывать не только вертикальный участок магистрали, но и горизонтальный.

Кроме того, следует принимать во внимание атмосферное давление, материал изготовления и сечение труб, а также температуру стоков и размер примесей в них

Одни модели канализационных насосов рассчитаны на питание от однофазной сети, а другие от трехфазной. Первая группа более дешева. Как правило, для дачи рекомендуется выбирать именно такой фекальный насос. Он меньше вызовет проблем с подключением к электросети. А при необходимости его можно запитать и от переносного генератора.
