Монтаж насоса в очистной дренажный колодец: виды, особенности монтажа, чистка колодца

Разновидности насосов, их достоинства и недостатки

Выпускаются поверхностные насосы следующих типов:

  • центробежный;
  • вихревой;
  • эжекторный.

Все виды функционально одинаковы, только отличаются по способу конструкции и рабочим характеристикам.

Основные преимущества:

  • небольшие размеры позволяют удобно разместить оборудование в любом месте участка так, что оно не будет никому мешать;
  • низкая стоимость;
  • длительный срок эксплуатации;
  • мобильность комплекса, простой и быстрый способ монтажа;
  • система работает в автоматическом режиме;
  • не требует большого количества потребляемой электроэнергии;
  • удобство технического обслуживания и ремонта агрегата;
  • электрическая часть системы не контактирует с грунтовыми водами.

Монтаж насоса на поверхности

Несколько особенностей работы оборудования, которые необходимо учитывать при его выборе:

  • мощность устройства небольшая и позволяет поднять воду с глубины не более 10 метров;
  • для работы на больших глубинах используют более дорогие эжекторные типы;
  • система потребует установки дополнительного оборудования – фильтров;
  • силовой агрегат не должен включаться «на сухую» – в него перед работой необходимо влить воду;
  • обладает высоким шумовым эффектом;
  • использовать оборудование разрешается только при комнатной температуре.

Технические характеристики для выбора насоса

Вне зависимости от типа размещения прибора, принципов действия и прочих параметров, важно учитывать технические характеристики. Только так можно купить оборудование в дом или на дачу, которое будет работать долго, и справляться с объемами работ

Особенности эксплуатации и архитектурное решение всей системы автономного водопровода также влияет на процесс выбора и покупки агрегатов. Итак, что учитывается:

  1. Производительность. Параметр обязан соответствовать максимальному объему потребления воды в сутки. Стандартный расчет – 200 литров. Показатель варьируется в зависимости от количества человек, поливальных нужд (тип почвы), погодных условий.
  2. Напор. Хороший напор отвечает за доставку потока до сантехнических приборов. Расчет показателя в метрах с учетом падения 1 м напора на каждые 10 м протяженности трубопровода. Минимальный уровень напора равняется длине (по вертикали) от самой высокой точки всей системы до точки расположения насосного оборудования. К этому добавляется 20% суммарной длины трубопровода. А чтобы правильно рассчитать нужный параметр, лучше добавить к результату еще 5-10 метров.

Конструкция и принцип действия дренажного насоса

Изначально эти приборы создавались для откачки воды из подвалов, затопленных водой. Позже область использования дренажных насосов расширилась. Современные модели предназначены для откачки слабозагрязненных жидкостей из котлованов, колодцев, бассейнов, раскачки и чистки скважин.

Кроме того, их используют на производстве, включают в технологический процесс. Большинство приборов способно перекачивать жидкости с примесями размером около 10 мм.

Не могут устройства работать и в качестве фекального насоса, хотя некоторые «умельцы» и пытаются их заменять.


Дренажные насосы предназначены для откачивания и перекачивания чистых или мало загрязненных жидкостей, могут использоваться для осушения небольших прудов, раскачки и очистки скважин

Дренажное оборудование может работать только со слабозагрязненными жидкостями. Величина твердых примесей в зависимости от разновидности аппарата варьируется от 3 до 40 мм.

Тогда как фекальные насосы функционируют в агрессивных жидкостях с полным отсутствием твердых включений. Они обязательно оборудуются измельчителями, которые при помощи специальных лопастей полностью устраняют крупные загрязнения.

Если рассматривать устройство прибора в самом общем виде, он состоит из нескольких элементов:

  • Электрический двигатель.
  • Крыльчатка, расположенная на валу. Отвечает за передвижение жидкости внутри прибора. Может помещаться непосредственно на двигателе или на некотором расстоянии от него.
  • Насосный узел. Он оборудован заборным патрубком. Жидкость поступает внутрь устройства через отверстия в патрубке. Их диаметр определяет размер примесей, с которыми может работать устройство.
  • Герметичный корпус. Внутри него находятся все рабочие элементы.
  • Автоматический выключатель. Включается и отключается в зависимости от уровня жидкости. Это предотвращает затопление оборудования или его так называемый «сухой ход».

Типовая схема насоса:


Конструкция дренажного насоса включает в себя несколько основных элементов, которые в виде схемы представлены на рисунке

При активации устройства запускается в работу электродвигатель, вращающий вал с крыльчаткой. Вокруг двигающихся лопастей образуется зона с разреженным воздухом, что снижает давление внутри камеры.

Жидкость, втягивается через патрубки с отверстиями и проходит внутрь устройства. Здесь под воздействием центробежной силы она проталкивается к выходному отверстию, откуда попадает в трубу или отводящий шланг.

Они могут делать это кратковременно, поскольку двигатель устройства охлаждается, отдавая тепло в перекачиваемую жидкость. Если нужно будет постоянно качать горячую воду, следует выбрать специальную модель.

Из чего состоит канализационная система

Сегодня жителей частных домов и дач уже не устраивают туалеты, представляющие собой деревянные кабинки, расположенные в углу участка. Но далеко не каждый может поставить у себя во дворе автономный септик. Кроме того, что это сооружение занимает довольно много места и требует постоянного электроснабжения, цена на него весьма впечатляющая.

Отличным решением является монтаж канализационной системы, состоящей из каскада колодцев, выполняющих различные функции. При правильном выборе объема резервуаров и соблюдении технологии их установки септик сможет обеспечить практически полную очистку стоков любого происхождения.

Разновидности сточных колодцев

При проектировании очистной станции следует соблюдать правила строительства таких объектов. Так, первый колодец переливной должен быть расположен не ближе 5 м от жилого строения.

Если на участке есть скважина на воду, то колодец сливной необходимо устанавливать на расстоянии не менее 15 м от точки водозабора. Расстояние между резервуарами не имеет особого значения для качества функционирования очистной станции. Но намного выгоднее разместить их рядом в одном котловане. Выбор схемы установки колодцев определяется рельефом участка и типом грунта.

Локальная станция очистки стоков состоит из таких емкостей:

  1. Перепускной колодец. Он представляет собой герметичную емкость с люком, входным и выходным отверстием. Этот резервуар принимает в себя все нечистоты, поступающие из дома. В нем происходит первичное отстаивание отходов и разделение их на фракции. Органика и механические примеси оседают на дно, масла и жиры всплывают на поверхность. Частично очищенная жидкость поступает во второй переливной колодец, где производится очередной этап ее очищения. Там происходит окончательное оседание твердых частиц и более качественное отстаивание стоков.
  2. Фильтрационный колодец. Это резервуар, у которого нет дна. Его роль играет толстая подушка из гравия разных фракций и песка. Эти вещества задерживают практически все органические и неорганические вещества. В грунт поступает на 99% чистая вода.
  3. Поворотный колодец. Такое сооружение представляет собой обычный переливной резервуар, в котором выходная труба установлена под определенным углом к входной трубе. Устанавливаются эти емкости в местах, где канализация делает поворот. Такое решение принимается чтобы избежать засоров, которые неизбежно возникают в коленах трубопровода.
  4. Перепадные колодцы служат для снижения скорости движения стоков по трубам. Устанавливаются на участках со значительным перепадом высот.
  5. Смотровые колодцы. Устанавливаются каждые 10 м на трубопроводе большой протяженности. Предназначены для проведения обслуживания канализации и контроля ее состояния.

Канализационные системы представляют собой сложные комплексы, которые собираются вручную или с использованием специальной землеройной и подъемной техники.

Из чего изготавливаются канализационные колодцы

На качество работы системы стоков, ее стоимость и долговечность, напрямую влияет выбор материалов, из которых изготавливаются колодцы различного назначения.

На участке можно установить емкости такого типа:

  1. Кирпичные. Это простые в возведении конструкции, которые можно сделать своими руками. Форма таких колодцев может быть круглой или прямоугольной.
  2. Бетонные монолитные. Изготавливаются из прочного бетона путем заливки раствора в подготовленные формы. Строительство ведется вручную, без использования средств механизации.

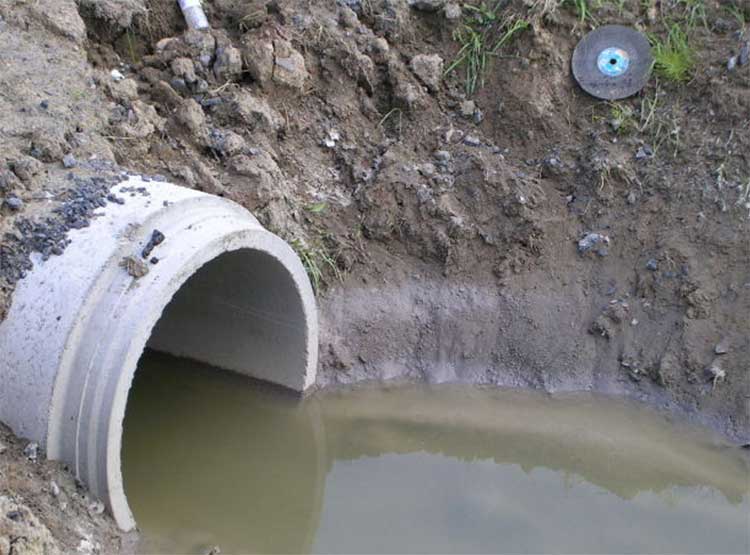

  3. Из бетонных колец. Это сооружение возводится с использованием крана или путем поэтапного подкапывания. Слабым местом шахты являются стыки колец.
  4. Пластиковые. Современные полимерные материалы отличаются высокой прочностью, химической и биологической инертностью, легкостью и длительным сроком эксплуатации.

Горловины колодезных люков маскируются синтетическим газоном, искусственными камнями, переносными клумбами или миниатюрными статуэтками.
