Двухконтурный напольный котел: выбор и монтаж

Как правильно выбрать котел

Как выбрать котел

Выбрать правильный котел легко, если разобраться в технических особенностях каждой модели. Для этого нужно ответить на следующие вопросы:

  • Какой мощности должен быть котел?
  • Какой уровень комфорта вы хотите получить в итоге?
  • Какую экономию расхода газа вы планируете?
  • Какому производителю вы доверяете?

Мощность котла

Именно мощность котла является главным параметром его работы. Она указана и в техпаспорте прибора, и на самой упаковке. Ваша задача — предварительно правильно рассчитать ее. Как это сделать?

Главное соотношение параметров таково — на 10 единиц площади нужно выделить 1 киловатт мощности прибора. Для примера, чтобы обогреть компактный загородный дом площадью 250 кв.м, понадобится котел мощностью 25 киловатт.

Комфорт при использовании оборудования

Уровень комфорта при использовании оборудования, а также условия, которые оно поможет создать, будут зависеть от способа регулировки тепла. В продаже есть модели, имеющие одноступенчатую регулировку. Это значит, что работа прибора будет осуществляться на одном и том же уровне мощности. В ассортименте разных производителей есть и двухступенчатые (работа производится на двух уровнях) и трехступенчатые котлы (возможность плавного регулирования мощности).

Чему отдать предпочтение? Специалисты рекомендуют остановиться на втором варианте. При первом уровне мощности горелка будет одинаково работать и при минусовых, и при плюсовых температурах, что не экономично. При двухступенчатой регулировке появляется возможность самостоятельно выбирать режимы работы и продлевать сроки эксплуатации прибора. Третий вариант тоже удобен, но стоят модели, снабженные трехступенчатой регулировкой, гораздо дороже.

С автоматикой или без нее

Автоматика котла

Многие современные модели имеют электронный блок управления, помогающий следить за работой агрегата и выставлять оптимальные режимы. Практически все импортные газовые котлы работают с электрической подпиткой. Западные производители не знакомы с проблемами перебойного энергоснабжения, а мы с вами прекрасно о них осведомлены.

Что делать, если отключения электричества происходят очень часто? Проблему можно решить двумя способами:

  • Во-первых, от автоматики легко отказаться, приобретя самые простые модели, в которых всегда поддерживается только заданная производителем температура. Температура в помещении в данном случае вообще не учитывается.
  • Во-вторых, приобрести генератор, который сам вырабатывает электричество из тепла, производимого котлом. Если есть деньги — это оптимальный вариант.

Устройство дымохода

Схемы подключения твердотопливных котлов

Выбирая газовый котел, необходимо обращать внимание еще и на устройство его дымохода. В продаже есть модели, в которых предусмотрена принудительная ликвидация продуктов сгорания. Для них не нужно сооружать специальные вентиляционные короба, а достаточно сделать одно отверстие в стене дома и напрямую вывести в него трубу

Для них не нужно сооружать специальные вентиляционные короба, а достаточно сделать одно отверстие в стене дома и напрямую вывести в него трубу.

Такие котлы при работе не сжигают кислород, и для них не требуется сооружать приток, помогающий горелке нормально функционировать. Все продукты сгорания выводятся через трубу при помощи специально встроенного в ней вентилятора. Такие модели стоят на порядок дороже более простых по конструкции аналогов, но эти расходы компенсируются за счет простоты монтажа.

Мощность котла

Один из ключевых моментов выбора котла отопления — определение необходимой мощности. Если подходить к этому с полной ответственностью, необходимо считать теплопотери каждого помещения, если речь идет о квартире или здания в целом, если котел подбирается для отопления частного дома. В расчетах учитываются материалы стен, их толщина, площадь окон и дверей, степень их утепления, наличие/отсутствие неотапливаемого помещения внизу/вверху, тип крыши и кровельного материала

Принимается во внимание географическое положение и еще целая куча факторов

Такой расчет можно заказать в специализированной организации (хоть в ГорГазе или проектном бюро), при желании можно осилить самостоятельно, а можно пойти по пути наименьшего сопротивления — посчитать, опираясь на усредненные нормы.

Куда уходит из дома тепло

По результатам всех расчетов была выведена норма: на отопление 10 квадратных метров площади требуется 1 кВт мощности отопления. Эта норма подходит для помещений с потолками 2,5 м, со стенками со средней степенью теплоизоляции. Если ваше помещение попадает в эту категорию, общую площадь, которую надо отапливать, делите на 10. Получаете требуемую мощность котла. Далее можно вносить коррективы — увеличивать или уменьшать полученную цифру в зависимости от реальных условий. Увеличивать мощность котла отопления надо в следующих случаях:

  • Стены сделаны из материала, имеющего высокую теплопроводность и не утеплены. Кирпичные, бетонные попадают в эту категорию точно, остальные — по обстоятельствам. Если подбираете котел для квартиры, добавлять мощность надо если квартира угловая. Для «внутренних» потери тепла через них не столь страшны.
  • Окна имеют большую площадь и не обеспечивают герметичность (старые деревянные рамы).
  • Если в помещении потолки выше чем 2,7 м.
  • Если в частном доме чердак не отапливаемый и плохо утепленный.
  • Если квартира находится на первом или последнем этаже.

Уменьшают расчетную мощность если стены, крыша, пол хорошо утеплены, на окнах установлены энергосберегающие стеклопакеты. Полученная в результате цифра и будет необходимой мощностью котла. При поиске подходящей модели отслеживайте, чтобы максимальная мощность агрегата была не меньше чем ваша цифра.

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Как установить и подключить настенный котел

Прежде, чем приступать к монтажу, необходимо сделать на стере горизонтальные разметки, по которым и будут монтироваться крепления для котла. Специальные кронштейны для крепления котла и необходимые винты входят в комплект поставки газового оборудования.

Далее следует разметить место для дымохода.

Если модель котла турбированная, то дымоход следует устанавливать в стену. Во всех остальных случаях дымоход можно встроить как в стену, так и в потолок.

Необходимые инструменты

Если вы ещё не определились с моделью котла, самое время изучить составленный нашими экспертами рейтинг настенных газовых котлов, сдобренный советами для покупателей.

Что вам понадобится для работы:

  • измерительно-разметочные инструменты (строительный уровень, рулетка, чертилка, керн);
  • перфоратор (ударная дрель);
  • ножовка по металлу и ножовка по дереву;
  • плоскогубцы;
  • отвертка;
  • анкерные болты (крюки);
  • набор газовых разводных ключей.
  • металлопластиковые трубы для подключения к котлу водоснабжения и контура отопления.

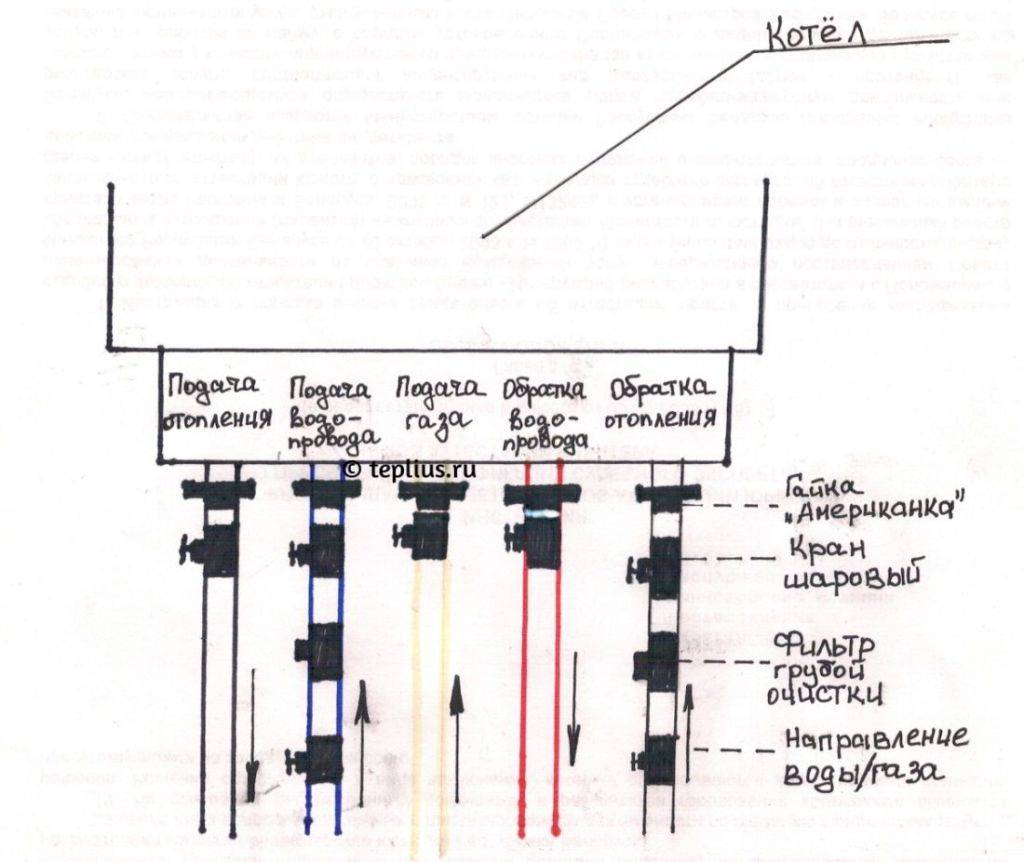

Схема подключения настенного двухконтурного котла

Видео: процесс установки своими руками

Котел подвешивается на специально предназначенный кронштейн, который входит в комплект отопительного оборудования. Дальнейшее подключение котла осуществляется в соответствии с инструкцией, которая также входит в комплект поставки.

Газовый котел нужно подвешивать на ровную стену. Если стена неровная, её нужно заранее выровнять, что позволит закрепить котел в ровном положении.

https://youtube.com/watch?v=lN7xaZYVeOA

Сравнение отечественных отопительных агрегатов

Ситуация не слишком меняется при рассмотрении тепловых агрегатов российского либо украинского производства. По большей части газовые напольные одноконтурные котлы, изготавливаемые на территории стран бывшего СНГ, имеют такие функциональные особенности:

  • не нуждаются в подключении к домовой электросети, то есть, являются энергонезависимыми;
  • оборудуются открытой камерой сгорания;
  • не комплектуются собственным циркуляционным насосом и расширительным баком;
  • не имеют контура для нагрева воды на хозяйственные нужды.

Конечно, газовые котлы столь простой конструкции предлагают и импортные производители, но они дороже отечественных в 1.5—2 раза. В то же время некоторые фирмы из стран СНГ производят двухконтурные газовые теплогенераторы, предназначенные для установки на пол (например, Данко и Атон).

Современные подвесные агрегаты, имеющие закрытую камеру сгорания и укомплектованные не хуже импортных, выпускает компания Нева из Санкт-Петербурга. Чтобы разобраться, какая версия отечественного котла лучше — напольная или настенная, сравним модели этих производителей в таблице:

Нетрудно убедиться в том, что купить подвесной турбированный котел Нева гораздо выгоднее, чем напольную версию Данко, близкую по мощности. При почти одинаковой цене питерский агрегат укомплектован куда богаче, а по массе гораздо легче. Возникает закономерный вопрос – зачем тогда нужны отопители, подобные Данко, если они дороже нафаршированных оборудованием и автоматикой «настенников»? Ответ мы дадим в следующем разделе.

Виды

Двухконтурные газовые котлы напольного строения бывают разными. Познакомимся поближе с разновидностями таких агрегатов.

С камерой сгорания закрытого типа

Котлы отопления с камерой сгорания закрытого вида (турбированный) обладают такими отличительными характеристиками:

  • В них присутствует забор воздуха в принудительном порядке, работающий благодаря вентилятору (турбине). Эта составляющая сгоняет углекислый газ и производит забор свежего воздуха. Турбина действует все время, поэтому работают подобные агрегаты довольно шумно.
  • В таких моделях имеется горелка встроенного типа. Она представляет собой модулируемое устройство. Автоматика подстраивает уровень мощности горелки под конкретное требования площади в тепле, а также показатели системы газоснабжения/отопления.
  • Работают подобные виды котлов в двух основных направлениях – «зима» и «лето».
  • Технику закрытого типа можно монтировать не только в частных домах, но и квартирах в многоквартирных постройках. Их закрывают коробом и встраивают в мебельный ансамбль.

С открытой камерой

Такие агрегаты отличаются довольно простой конструкцией. В них горелка находится прямо под тепловым обменником. По ходу сжигания топлива из помещения забирается свежий воздух.

Оборудование с открытой горелкой иначе называется атмосферным и имеет следующие особенности:

  • В нем забор воздуха осуществляется по ходу сжигания газа. В работе применяются воздушные массы, которые поступают непосредственно из пространства котельной, из-за чего предъявляются большие требования к расположению аппарата.
  • Такие разновидности котлов отличаются высоким КПД (около 92%). В настоящее время имеют место довольно строгие нормы, которые ограничивают возможность монтажа и расположения этих агрегатов. Например, следует знать, что закрывать атмосферное устройство декоративным камнем или панелями ни в коем случае нельзя, а его установка позволительна только в помещении с площадью не менее 9 кв. м.
  • В подобных агрегатах присутствует две горелки – главная и пилотная. Так, пилотная горелка функционирует постоянно. Интенсивность горения главного элемента регулируется при помощи включения/отключения горелки.

Конденсационные

Такие котлы являются самыми экономичными среди огромного ассортимента отопительного оборудования, действующего от газа. Для подобных агрегатов характерен очень высокий показатель КПД – 108 и 109%. Работает подобное устройство путем использования тепла, исходящего от газов.

Сгоревшие газы покидают такое устройство так:

  • По ходу сжигания топлива постоянно поддерживается температура росы. Из-за этого нагрев теплового носителя варьируется от 60 до 70 градусов. Поддержание температурного режима в точке росы провоцирует активное образование влаги, что содержится в дымовом газе.
  • Дым, в котором содержится много влаги, направляется в конденсатор, необходимый для аккумулирования тепла, сохраняющегося в разогретом паре.
  • Конденсация приводит к получению дополнительной теплоэнергии (примерно 15-16%).
  • После теплопередачи дым отправляется непосредственно в дымоход.

Газовые напольные котлы также подразделяются на энергозависимые и независимые от электроэнергии.

Энергозависимые аппараты имеют специальный пьезорозжиг, который нужно запускать вручную. Механическая автоматическая система при этом подключается к термической паре, которая отвечает за выработку напряжения низкого потенциала. При этом регулятор мощности опирается на принцип термического расширения металлов. Подобная работа теплового оборудования является полностью энергонезависимой – ее не нужно подключать к сети.

Аппараты, которые зависят от электроэнергии, чаще всего имеют камеру сгорания закрытого типа. В них горелка оснащена электрическим розжигом, а запуск происходит благодаря специальной клавише. Автоматика в подобных моделях действует на базе микропроцессора, который дает сигнал на включение или отключение горелки, а также модуляцию огня. Кроме того, автоматическая система энергозависимых агрегатов отвечает за контроль интенсивности вращения вентилятора.

Одноконтурный или двухконтурный?

Разница между этими двумя типами газовых котлов, наверняка, знакома многим и следует из названия. Так, одноконтурный способен нагреть воду только для системы отопления, а двухконтурный благодаря наличию еще одного теплообменника или даже бойлера нагревает воду и для системы горячего водоснабжения. Исходить при выборе нужно исключительно из собственных потребностей и нужд.

Так как одноконтурный котел нагревает только теплоноситель для системы отопления, то к нему можно присоединить бойлер косвенного типа, чтобы получить еще и горячее водоснабжение. Монтаж одноконтурного котла, как правило, требует использования расширительного бака, предохранительного клапана, циркуляционного насоса, что в итоге делает устройство достаточно массивным, поэтому для него часто выделяют отдельное помещение – не на каждой кухне найдется место подобной системе. Да и весь процесс монтажа получается более сложным и трудоемким, чем в случае с двухконтурным котлом. Если же остановится свой выбор на котле со встроенным оснащением, а для горячего водоснабжения использовать навесной бойлер, то такой комплект будет иметь более эстетичный вид, да и места будет занимать намного меньше, поэтому сможет разместиться и на кухне.

Двухконтурный котел – оптимальный вариант, когда нужно обеспечить дом или квартиру и отоплением, и горячей водой, но при этом лишней площадью для установки двух разных аппаратов вы не располагаете. Двухконтурные котлы – это компактные напольные или настенные агрегаты размером со шкафчик. При этом напольные модели более интересны в плане возможностей, чем их настенные аналоги. Последние отлично подходят для небольших квартир и домов: и места занимают меньше, и мощностью для отопления большей площади не обладают. Напольные котлы могут иметь мощность до нескольких сотен киловатт, что значит, что они могут обеспечить теплом огромный дом или даже учреждение, и при этом нагревать воду для горячего водоснабжения ос скоростью до 33 литров в минут, а это более чем достаточно.

Двухконтурные котлы отличаются еще и по типу теплообменника на раздельные и биметрические. Раздельный теплообменник нагревает отдельно воду для радиаторов и для системы водоснабжения. Такие устройства менее чувствительны к составу воды и более долговечны. Биметрические теплообменники используют как бы одну емкость для нагрева воды для двух контуров, больше зависят от качества воды, и при повышенной ее жесткости могут быстро выйти из строя.

Комплектация обвязки

В состав обвязки входят следующие элементы:

  • Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
  • Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.

  • Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
  • Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
  • Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
  • Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур

При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт

Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.

Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

  • Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
  • Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

Характеристика и принцип работы

Газовые котлы, как собственно и другие водонагревательные приборы, предназначены для нагрева теплоносителя. Как правило, это вода, при помощи тепла от сжигания газа она нагревается и в дальнейшем используется для отопления помещений. Если установить такое оборудование в частном доме, то можно надолго забыть о покупке дров и угля, на которые приходится тратить приличные деньги.

В качестве топлива используется природный или сжиженный газ. Это обуславливается двумя причинами:

  1. Газ довольно дешев, что позволяет отапливать жилые и нежилые помещения с минимальными затратами.
  2. Применение газа позволяет использовать автоматические системы регулировки и пожаробезопасности, что делает газовые котлы более безопасными.

Как работает газовый котел

Хотя такое оборудование может иметь различное устройство, принцип работы у всех одинаков. С помощью спички, а в современном оборудовании при помощи электроподжига, зажигается запальник. Этот небольшой фитилек горит постоянно.

Затем в камеру с помощью автоматики подается газ, который, сгорая, нагревает воду. Теплоноситель подогревается до определенной температуры, затем доступ топлива перекрывается. Как только температура воды опускается до низких значений, газ снова поставляется в камеру сгорания, тем самым осуществляется нагрев воды.

О нагреве воды для ГВС

Как сказано в рекомендациях выше, двухконтурные настенные и напольные котлы с проточными теплообменниками эффективны при малых расходах воды (1—2 потребителя). Кроме того, для нагрева воды они полностью отключаются от системы отопления, поскольку данная функция стоит в приоритете у контроллера.

В коттедже с двумя санузлами, постирочной и кухней «настенника» с проточным теплообменником будет недостаточно. Здесь есть 2 варианта:

  1. Навесной или напольный отопитель со встроенным накопительным баком емкостью от 45 до 100 л.
  2. Напольный одноконтурный агрегат, работающий совместно с бойлером косвенного нагрева. Можно применить и навесную модификацию с одним отопительным контуром.

Последний вариант годится для обеспечения любого расхода воды на ГВС. Только это пожелание следует предусмотреть на стадии покупки газового котла, выбрав его с запасом по мощности в 1.5—2 раза от потребности в тепле. Если не учесть дополнительную мощность на ГВС, то вырабатываемой тепловой энергии не хватит на обогрев жилища.

В заключение — советы по выбору бытового котла

Итак, вы определили мощность источника тепла, место мод монтаж и разобрались в существующих видах газовых отопителей. Остается выбрать лучший вариант.

Теперь разберемся, какой газовый котел стоит выбирать в зависимости от бюджета и условий эксплуатации:

  1. Под самотечную (гравитационную) систему водяного отопления нужно однозначно брать энергонезависимый вариант отопителя – напольный либо парапетный. Последний сгодится для небольшого дачного домика площадью 80…120 м².
  2. Для системы закрытого типа (схема разводки не играет роли) подойдет любой отопитель из вышеперечисленных. Но лучше взять настенный вариант – изделие подключить проще и дешевле, не придется покупать предохранительный клапан, насос и расширительный бачок.
  3. Типичные условия: дымовой канал уже построен, в здании есть отдельное помещение топочной, бюджет ограничен. Решение: атмосферная мини-котельная настенного типа с минимальным набором функций.
  4. В квартиру многоэтажного дома тоже лучше поставить турбированную подвесную модель, поскольку отвод продуктов сгорания в каналы вентиляции строго запрещен. Сделаете отверстие во внешней стене и проложите горизонтальный дымоход на улицу, соблюдая отступы от окон.
  5. Правильно подобранный по мощности двухконтурный нагреватель обслужит максимум 2 точки водоразбора. Подразумеваются изделия с пластинчатыми и битермическими теплообменниками, устаревшие медные змеевики неэффективны.
  6. Если предполагаемый расход хозяйственной воды велик, нужно приобретать газовую колонку либо котел плюс накопительный бойлер. Не хотите возиться с обвязкой – берите напольный агрегат Protherm серии Медведь-KLZ со встроенной емкостью на 90 литров.
  7. Напольные модели стоит приобретать в крайнем случае, когда настенные выбрать не получается – необходима большая мощность, независимость от электричества и тому подобные ситуации. Стационарные газовые котлы обходятся дороже и требуют дополнительной обвязки.

Напоследок о конденсационном отопительном оборудовании. Сейчас эти агрегаты недешевы, цена несопоставима с приростом эффективности (95% против 93% у турбированных аппаратов). Второй негативный момент: чем сложнее котельная установка, тем дороже ее обслуживание и ремонт. Хотя надо признать, что конденсационный газовый котел – лучшее решение для низкотемпературных систем отопления – теплых полов.
