Подключение радиаторов
Нижнее подключение радиатора
Теплоотдача приборов отопления во многом зависит от принципа их подсоединения к трубопроводу. Радиаторы с нижним подключением снабжены двумя патрубками для входа и выхода теплоносителя, но батареи с боковым подключением имеют две пары отверстий для монтажа трубопровода, поэтому возможны варианты.
- Диагональное двухстороннее подключение, подача сверху. Лучший вариант, так как теплоноситель проходит по всей длине коллектора и по всем вертикальным каналам. Теплоотдачу батареи при таком подсоединении принимают за единицу
- Одностороннее подключение, подача сверху. Обычно применяется при подсоединении радиатора к вертикальному стояку. Эффективность ниже на 3-5%, так как дальняя от стояка часть батареи прогревается хуже
- Одностороннее подключение, подача снизу. Также практикуется при подсоединении прибора отопления к стояку. Так как теплоносителю приходится двигаться снизу вверх, дальняя часть радиатора плохо прогревается и теплоотдача снижается примерно на 20%
- Двухстороннее подключение, обе подводки снизу. «Седельное» подключение выбирают из-за возможности спрятать трубы в пол или за плинтус. Но эффективность работы батареи падает на 10-15% от расчетной из-за того, что верх прогревается относительно слабо
- Диагональное двухстороннее, подача снизу. При таком подключении в дальний нижний угол радиатора нагретый теплоноситель практически не попадает. Эффективность батареи ухудшается на 20% относительно эталонной.
Как правильно утеплить потолок: в деревянном доме, бане, мансарде, под холодной крышей (Фото & Видео)
Этапы работ по установке двухтрубного отопления своими руками
Монтаж системы отопления начинается с установки котла. Теплогенератор на газе и электричестве располагают в любом помещении. Для котлов на жидком и твердом топливе необходима отдельная ниша. При установке радиаторов, необходимо учитывать уклон трубопровода в 1-2% по отношению ко всей протяженности трубы.
План работ:
- Установка котла.
- От теплогенератора выводится основная труба с горячей водой, пролегающий через все радиаторы.
- Параллельно первой проводится вторая магистраль с обратным ходом.
- При принудительном варианте отопления, врезают циркулярный насос.
- Устанавливают радиаторы. Батареи подвешивают на специальные кронштейны. Все радиаторы должны располагаться на одинаковом уровне. Для удобства эксплуатации, их оснащают запорными кранами в точках входа и выхода. Батареи подключают несколькими способами: боковым, диагональным, нижним соединением. Наиболее эффективны боковая и диагональная конструкция.
- Заканчивают систему отопления монтажом труб сопутствующих узлов, установкой расширительного бочка и дополнительных элементов.
Магистраль не должна содержать прямые и острые углы, так как повысится сопротивление. Краны и вентили должны соответствовать размерам труб. При конструкции с верхней разводкой, расширительный бак размещают на утепленном чердаке. После завершения всех монтажных работ, наступает момент подключения системы.
Далее открывают вентиль первой батареи, и с помощью крана Маевского стравливают воздух до выхода ровной струи. Элемент закрывают, и открывают выпускной кран радиатора. Данные манипуляции необходимо провести с каждым радиатором. Все обнаруженные дефекты устраняют.
Принцип действия
Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.
Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.
Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.
Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами
Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.
Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.
Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.
О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?
Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.
Циркуляция теплоносителя и конструкция расширительного бачка
Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:
Организация конвективной (естественной) циркуляции
В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

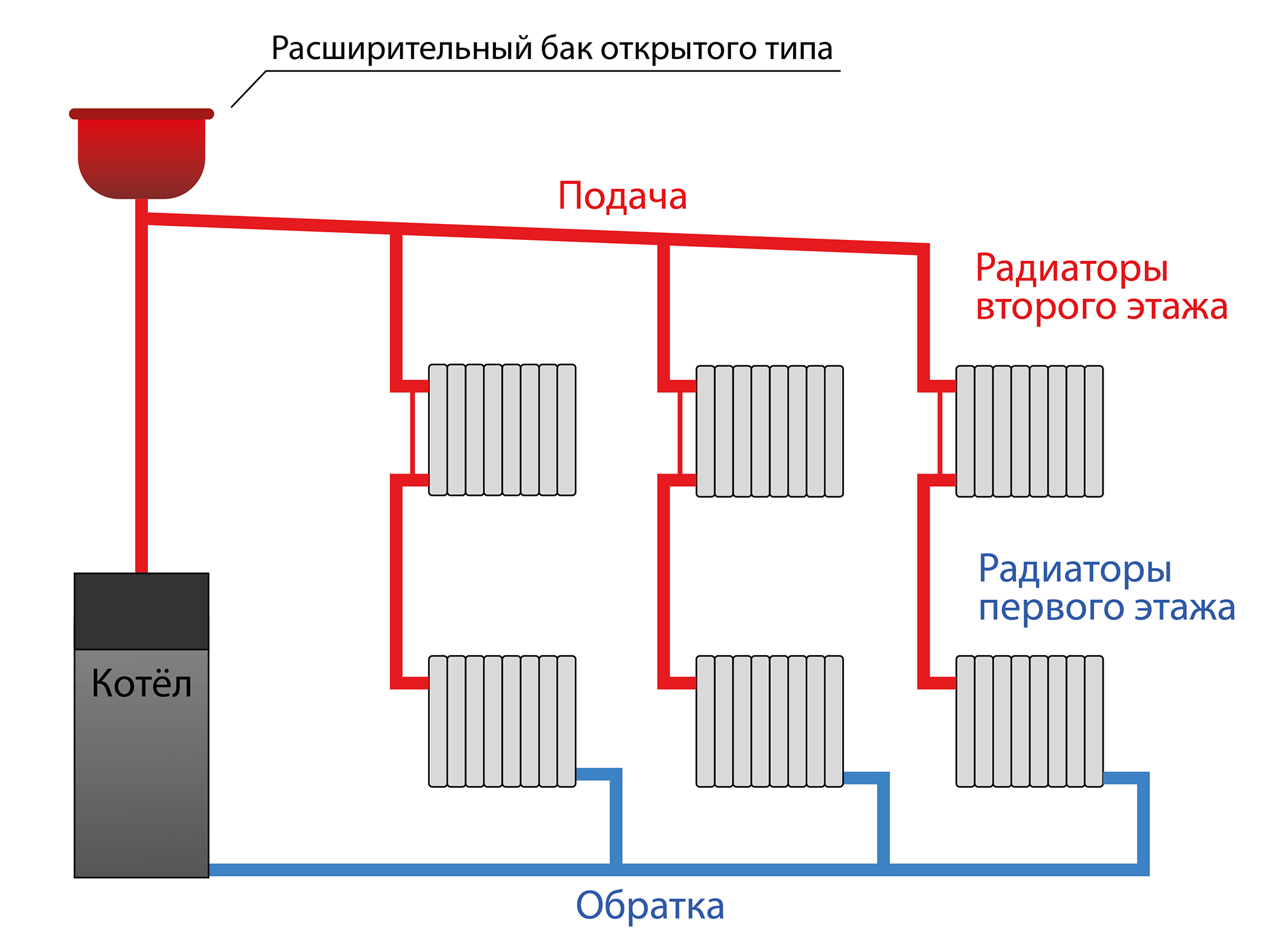

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой
У этого варианта есть два преимущества:
- Энергонезависимость.
- Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.
Недостатков больше:
- длительная раскачка;
- необходимость применять трубы большого диаметра;
- работа котла на предельном режиме (теплоноситель успевает сильно остыть);
- необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.
Перекачивание с помощью насоса
Используются специальные насосы, называемые циркуляционными.
Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).
Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.
Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.
Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Особенности прокладки теплосистемы
Строительство отопительной системы на базе полипропиленовых труб следует производить в определенном порядке и в строгом соответствии с некоторыми рекомендациями. Это поможет избежать некоторых распространенных ошибок и сделать по-настоящему надежную и практичную теплосистему, которая будет исправно служить долгие годы.
Рекомендуем ознакомиться: Где используется ППР (полипропиленовая) труба?
Фитинги
Для соединения различных участков теплосистемы используются фитинги. В зависимости от назначения, формы и диаметра это могут быть:
- Муфты. Простейшие элементы, применяемые для спайки двух отрезков трубы одного диаметра.
- Уголки. Используются для монтажа трубопровода в местах, где проектом предусмотрен поворот. Могут оснащаться резьбой, позволяющей подключать к ним оконечные устройства.
- Тройники. Фитинги, предназначенные для монтажа нескольких труб одновременно.
- Переходники. Позволяют соединять в единую сеть полипропиленовые трубы различного диаметра.
Крепление к стене
Чтобы избежать деформации трубопровода, полипропиленовые трубы следует надежно закрепить. Удобнее всего выполнить крепление к стене, выдерживая расстояние между соседними точками закрепления не менее 70 см.
Крепление радиаторов
Радиатор (в особенности заполненный водой) достаточно тяжелый, поэтому для надежного его закрепления следует воспользоваться специальными элементами, которые идут в комплекте с самой батареей.
Применять самодельные конструкции для закрепления радиаторов категорически не рекомендуется.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Тупиковые отопительные ветви
Данную схему можно увидеть в коттеджах и загородных домах. Сейчас такая система стала применяться и в многоэтажках. В этом случае сеть, состоящая из радиаторов, представлена в виде нескольких двухтрубных веток. Теплоноситель также идет по одной части в сторону батареи, а по другой – обратно к котлу. Сама работа происходит за счет циркуляционного насоса, который размещают у котла. Среднее давление во всей конструкции составляет 1-2,5 бар. Чтобы компенсировать расширение жидкости, в агрегате присутствует мембранный бак – его устанавливают в котельной. Перед циркуляционным насосом можно увидеть точку врезки. Также здесь предусмотрены дополнительные элементы для избавления от лишнего воздуха: применяются краны Маевского и группа безопасности. В конструкции находится манометр для контроля состояния давления и предохранительный клапан. Здесь чаще всего используют нижнюю горизонтальную разводку: обе трубы монтируются под радиатором открытым способом.
Тупиковые отопительные ветви
Двухтрубная система отопления в частном доме
Двухтрубная система отопления частного дома
Двухтрубная система отопления в частном доме, описание, плюсы и минусы, схема монтажа
ошибки при проектировании и монтаже. Рассмотрим эти вопросы подробнее:Описание, плюсы и минусы
Данная группа представлена системами с параллельным монтажом радиаторов и других теплообменников с подводом и отводом воды или антифриза по отдельным трубам. Первая ветвь подает горячий теплоноситель с одинаковыми параметрами ко всем обменникам системы, вторая – собирает остывшую обратку и направляет ее в котел. Двухтрубные системы с равным успехом устанавливаются в частных домах с любой площадью и этажностью и могут иметь как вертикальную, так и нижнюю разводку, замкнутый или открытый тип, естественную или принудительную циркуляцию носителя.
Преимущества такого подключения радиаторов проявляются в:
Двутрубную систему отопления однозначно рекомендуют выбрать при планировании присоединения к дому отапливаемой пристройки, при необходимости разводка удлиняется как в вертикальном, так и горизонтальном направлении.
Эксплуатационных недостатков у двухтрубной схемы немного, при соблюдении ряда правил и обосновании числа радиаторов расчетом она функционирует без частого завоздушивания и с максимальной энергоотдачей. Минусы проявляются лишь в существенном удорожании сметы из-за необходимости прокладки второй линии труб, усложнении схемы разводки и трудоемкости монтажа.Схема монтажа
Для успешной циркуляции теплоносителя в обратке таких систем по возможности устанавливается электронасос.
Естественная циркуляция допускается в одноэтажных домах с площадью не более 150 м2, требует большего сечения труб (при длине одного контура не более 30 м) и в целом встречается реже.
Мощность и напор насоса зависят от площади обогрева и варьируется в пределах:
Внутренний диаметр труб обосновывается расчетом, при средних значениях в 32 мм у основных подающих магистралей, 20 – у отводов для присоединения радиаторов.
Сечение первой линии в любом случае должно совпадать с диаметром выходного патрубка котла.
Расположение расширительного бака зависит от типа разводки: при верхней прокладке труб ёмкость устанавливается на чердаке или в специальном помещении второго этажа, при нижней – в схему вводят устройства для вывода излишков воздуха помимо кранов Маевского на радиаторах, бак монтируют в верхней точке котельной, трубы подачи и отвода закладываются с разницей уровня в 20-30 см.
Вертикальные двухтрубные сети, как правило подключаются снизу, горизонтальные – любым удобным способом.Ошибки при проектировании и монтаже
При обосновании сечения труб и мощности радиаторов, котла и насоса расчетом и использовании качественных материалов проблем не возникает, к возможным ошибкам относят лишь:
Типы и достоинства двухтрубной отопительной системы
Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.
В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.
Схема двухтрубной системы отопления
Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.
Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.
Основные элементы двухтрубной системы отопления
Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.
Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.
Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.
Система отопления частного дома
Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.
Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.
Горизонтальная двухтрубная система отопления
Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.
Вертикальная двухтрубная схема отопления
Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.
Типы и достоинства двухтрубной отопительной системы
Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.
В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.
Схема двухтрубной системы отопления
Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.
Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.
Основные элементы двухтрубной системы отопления
Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.
Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.
Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.
Система отопления частного дома
Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.
Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.
Горизонтальная двухтрубная система отопления
Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.
Вертикальная двухтрубная схема отопления
Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.
Обогревательная установка с верхней разводкой
Особенность строения заключается в том, что подающая труба идёт по верхней части комнаты, а отводящая по полу. Благодаря большой разнице между давлением в первой трубе и второй, они могут быть одинакового размера. Но расширительный бак чаще всего, при такой конструкции, находиться в неотапливаемом помещении.
Минусы:
- Неэстетичный вид помещения.
- Большие затраты на оборудование.
- Обогрев маленького по площади пространства.
- Проблемное размещение бака и котла.
- Дополнительные расходы на декор.
Выбор в пользу данной системы регулирования температурного режима делают потому, что скорость переноса топлива больше, чем у других. А так же отсутствует завоздушивание магистрали.
Конденсатоотводчики
Чтобы контролировать поток пара и конденсата, эти две жидкости должны быть разделены. Обычный метод заключается в установке конденсатоотводчика на выходе каждого радиатора. Это устройство позволяет воздуху и воде существовать в радиаторе, но не парам. Если ловушки не работают, систему нельзя контролировать.
Внутренний элемент вышедшей из строя ловушки может быть легко заменен сантехником. Конечно, если ваши ловушки не сработали, то разумно предположить, что все ловушки в здании должны быть проверены.
Теперь, когда пар и вода разделены, мы можем перейти к управлению радиаторами. Для контроля температуры в двухтрубных паровых системах используется термостатический радиаторный клапан (ТРВ). ТРВ следят за температурой вблизи радиатора и крепятся к трубе подачи пара.
Затем вы можете вручную установить температуру: настройки обычно отображаются численно с диапазоном температур, соответствующим каждому элементу системы. Когда желаемая температура будет достигнута, клапан закроет подачу пара к отдельному радиатору. Если радиатор установлен в корпусе, то необходимо использовать модель капиллярной трубки.
Выводы
- Однотрубная верхняя разводка отопления подходит для сооружений с чердачным помещением. Она не позволяет добиться равномерного обогрева комнат, но требует меньших расходов на материалы и монтаж.
- Двухтрубная разводка – выбор владельцев коттеджей, предназначенных для постоянного проживания. Ручные и автоматические вентили гарантируют регулировку температуры в помещении.
- Нижняя разводка позволяет замаскировать трубы в конструкции пола или стены.
- Сеть отопления с естественной циркуляцией характеризуется ограниченным радиусом действия – 30 м.
- Для многоэтажных домов предпочтительно использовать насос. Он гарантирует необходимую скорость циркуляции.
- Максимальная управляемость характерна для коллекторной системы, в которой можно регулировать и отключать отдельные радиаторы.
Проектирование и монтаж разводки отопления требует сложных инженерных расчетов, поэтому лучше доверить работу специалистам. Причем не строителям «широкого профиля», а именно инженерам.
