Изготовление и монтаж дымохода для буржуйки

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.


Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

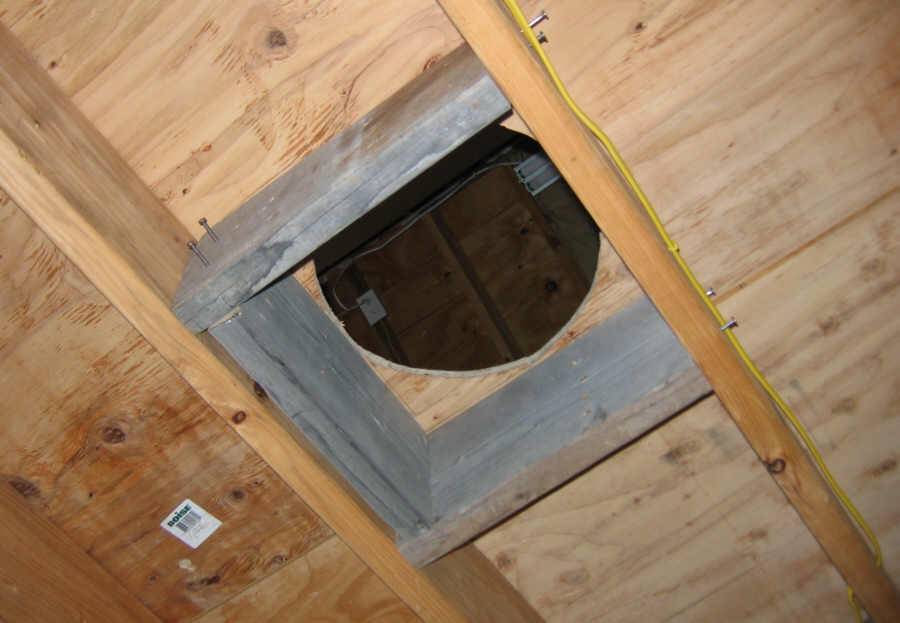

Пример отверстия для трубы дымохода


Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены


При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:


Герметизация


Вывод трубы на крышу


Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения


Дымоход подключенный к буржуйке

Какой лучше выбрать

Факторы:

  • тип буржуйки;
  • объем печного отдела;
  • способ присоединения к конструкции;
  • расположение в помещении;
  • необходимость переноски печки;
  • материал дымохода;
  • требования к конструкции труб.

Фактически дымоход выбирается уже под конкретный тип печки, а не наоборот. В противоположном случае работа отопительной системы будет неправильной. Особенно это относится к требованию по минимальному диаметру трубы.

При наличии опыта можно самостоятельно изготовить необходимый тип дымохода. Но требуется строго соблюдать все основные правила по расчету и конструкции. Если опыта нет или его недостаточно для полноценного соблюдения всех условий изготовления и монтажа, то лучше заказать.

Стоит учесть, что монтажная работа уже с имеющимся материалом также имеет свои нюансы и особенности.

Выбор материала зависит от самой буржуйки, а также их наличия. Выбор материала основывается на требуемых конструкционных особенностях и характера отопительной системы, то есть стационарная она или передвижная.

Каменная или кирпичная кладка используется при стационарной установке. Более дешевым материалом будет оцинкованная труба, которая имеет повышенные свойства по отношению к обычной жести. Именно этот материал стоит использовать при разборных вариантах конструкции, а также при необходимости удобной замены сегментов.

Самым дешевым материалом считается обычная жесть. Здесь есть нюанс в виде требования к размеру стенки. Труба должна быть толще 0.5 см., так как в противоположном случае ее нельзя устанавливать в помещении по регламенту пожаробезопасности.

Чертеж и схемы

Чертеж является предварительной схемой в форме рисунка. Но на нем должны быть указаны реальные требуемые размеры, которые помогут совершить правильный монтаж на основе всех правил и инструкций. Чертеж выполняется в произвольной форме до начала монтажа. Требуется он для установки дымохода по регламенту строительного мини проекта.

Строится вся система на основе пропорции 1 к 2.7, так как это обязательное условие для полноценной тяги.

Объем умножается на 2,7 и получаем результат в миллиметрах.Пример: печь имеет объем в 50 литров. 50 умножаем на 2.7 =135 мм.Можно для удобства добавлять до 5 мм, то есть подойдет диаметр трубы от 13,5 до 14 см.

Особенности монтажа

Среди монтажа есть несколько особенностей, которые учитываются при работе. Правила:

  • монтаж начинается с нижних секций;
  • проход через стены обрабатывается изолирующими материалами до момента установки туда трубы;
  • соблюдается регламент расположения стыков относительно стен и потолка;
  • используется один диаметр для труб всего дымохода.

Главным правилом монтажа является полноценное соблюдение всех правил строительной работы и техники безопасности.

Также проблемой считается невыполнение всех регламентов по строительству и обустройству отопительной системы. Все эти просчеты влияют на конечный результат.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Оценок 0

Способы и правила расчета

Правила расчета имеют свои допуски, их надо знать, перед тем как рассчитать диаметр трубы. Имеется несколько методов расчета, они зависят от того кем и для каких условий будут они будут выполниться:

  1. Высокоточные, применяются при производстве котлов и выполняются конструкторскими отделами заводов-изготовителейоборудования.
  2. Ориентировочные расчеты, выполняемые не специалистами на основании графиков, диаграмм и таблиц.
  3. Автоматические, получаемые на базе онлайн-расчета.

Под точными вычислениями понимаются такие, в которых учтено множество факторов:
температура уходящих газов на выходе из котла и из трубы, скорости перемещения газов в топке и на участках системы дымоотведения, потере давления газов по движению в газовоздушном тракте. Большинство таких данных параметров получены экспериментальным путем производителями котельного оборудования и зависят марки котла, поэтому данный вид расчета, практически, не доступен для пользователей.

В отношении ориентировочного метода, перед тем как рассчитать диаметр дымохода, во внимание берутся характеристики объема топочной камеры. Для определения геометрических параметров труб, существуют различные таблицы и графики. Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм

Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм.

Третий метод базируется на использовании специальных онлайн-калькуляторов. Они учитывают практически все важные параметры, поэтому выдают очень точные результаты. Для того чтобы ими воспользоваться оператору потребуется знать много отправных данных.

Точный метод

Точные расчеты основываются на достаточно трудоемкой математической базе. Для этого потребуется знать основополагающие геометрические характеристики трубы, теплогенератора и используемого топлива. Для такого расчета можно использовать следующий метод определения диаметра трубы круглого сечения для дровяной печи.

Входные параметры расчета:

  • Показания Т газов на выходе из котла t – 151 С.
  • Усредненная скорость движения уходящих газов – 2.0 м/с.
  • Расчетная длина трубы, какая стандартно применяется для печек – 5 м.
  • Масса сжигаемых дров B= 10.0 кг/час.

На базе этих данных вначале вычисляют объем уходящих газов:

V=[B*V*(1+t/272)]/3600 м3/сек

Где V – объем воздушных масс, который необходимы для полноты сжигания топлива – 10 м3/кг.

V=10*10*1.55/3600=0,043 м3/сек

d=√4*V/3,14*2=0,166 мм

Шведский метод

Расчет дымовой трубы часто выполняют по этому методу, хотя он более точен при расчете дымоотводящих систем каминов с открытыми топками.

По данному способу для расчета применяется размер топочной камеры и его газовый объем. Например, для камина с порталом в высоту 8 кладок в высоту и 3 кладки в ширину, что соответствует размеру F= 75.0 х 58.0 см = 4350 см2. Вычисляют отношение F/f = 7.6% и определяют по графику, что прямоугольный дымоход с таким размером работать не сможет, возможно, применение конструкции круглого сечения, однако длина ее должна быть не менее 17 метров, что не реально высоко. В этом случае выбор лучше производить от обратного, по минимально необходимому сечению диаметра. Его просто найти по высоте здания, например, для 2-х этажного дома, высота от камина до колпака дымохода – 11 м.

Соотношение F/f= 8.4%. f = Fх 0.085 = 370.0 см2

D= √4 х 370 / 3,14 = 21.7 см.

Процесс возведения дымохода

Сложность процесса возведения дымохода для буржуйки на даче напрямую зависит от месторасположения печи в помещении. Например, вывести трубу через окно гораздо проще, чем проделывать отверстие под дымоотвод в крыше. В связи с этим перед установкой буржуйки следует учесть конструктивные особенности здания.

Правила безопасности и замеров конструкции

Если установка печки планируется вне помещения, то устройство дымохода не доставит больших сложностей, главное — выбрать подходящее место

Важно помнить, что печная конструкция должна располагаться вдали от легковоспламеняющихся предметов и мест активного отдыха

Сооружение дымохода в помещении потребует знания правил безопасности, которые помогут избежать возникновения пожара. Материал, из которого изготовлена труба, должен обладать повышенной жароустойчивостью и легко переносить температуру свыше 1 тыс. градусов. Если предполагается устанавливать буржуйку около стен, обшитых вагонкой или пластиком, то часть стены, находящаяся в непосредственной близости к печке, обшивается огнеупорным материалом.

Не забываем определиться с размером трубы

Отверстие, через которое дымоотвод будет входить в потолок, также должно быть оформлено негорючими материалами, поскольку при работе печки вся конструкция сильно нагревается. Для этих целей используется специальный стакан, предотвращающий контакт горячей трубы с краями отверстия. Если в здании установлено более одной буржуйки, то для каждой из них делается отдельная дымоотводная система.

После расчёта диаметра трубы для буржуйки потребуется рассчитать общую длину трубопровода, но для начала нужно точно определиться с месторасположением печки в помещении. Затем определить конкретное место, где дымоотвод будет выводиться наружу. Измеряя длину трубопровода вне помещения, нужно учесть, что высота трубы над коньком должна быть равна 1,3-1,7 метра.

В самом помещении тяжелее проводить монтажные работы

Монтаж всех элементов системы

Монтаж печи, установленной на улице, не представляет особого труда. Для сборки системы понадобится труба необходимого диаметра, которая надевается на патрубок, отходящий от буржуйки. Трубу нужно надевать на патрубок, а не вставлять в него. В противном случае дым будет просачиваться наружу в месте соединения узлов. Процедура монтажа дымоотводной системы в помещении значительно сложнее и состоит из нескольких этапов:

  • отрезок трубы надёжно крепится на патрубке печи;
  • трубопровод удлиняется с помощью соединительных колен;
  • дымоотвод пропускается через проходной стакан и выводится на крышу или за стену;
  • все соединительные узлы надёжно фиксируются.

Отрезок трубопровода, находящийся на улице, обязательно нужно утеплить жаропрочным материалом. В процессе эксплуатации буржуйки на нём неизбежно накапливается конденсат. Чтобы избавиться от накопившегося в системе конденсата, на наружном отрезке трубопровода устанавливается тройник, снабжённый краником для вывода жидкости. В том месте, где соединяются горизонтальный и вертикальный трубопроводы, делается ревизионное окно, облегчающее чистку дымохода.

Завершающий этап — проверка функциональности дымоотводной системы. Если удалось правильно сделать дымоход для буржуйки, то после розжига печи создастся необходимая тяга и дым будет быстро выводиться наружу. В процессе горения нужно следить за тем, чтобы дым не просачивался в местах соединений узлов. При обнаружении утечки дыма необходимо придать соединениям герметичности при помощи жаропрочного герметика.

Особенности эксплуатации дымоходов для печей-буржуек

При эксплуатации дымоходов необходимо следить за обеспечением пожарной безопасности, связанной с нагревом труб до высокой температуры.Задумываясь о безопасном функционировании горячих дымоходов, соблюдайте следующие рекомендации:

Располагайте дымовые трубы на безопасном расстоянии от маршрутов перемещения людей

Важно обеспечить отсутствие возможности травмирования или касания горячей поверхности.
Используйте соединительные стаканы для стыковки труб в зоне перекрытия
Обеспечение тепловой защиты на уровне перекрытия осуществляйте с помощью теплоизолирующих материалов.
Обращайте особое внимание при эксплуатации буржуйки на наличие тяги. Уменьшение тяги свидетельствует о нарушении герметичности или образовании значительного налёта сажи внутри дымохода.
Регулируйте в процессе эксплуатации заслонку, позволяющую увеличить время горения и уменьшить отток дыма в магистраль.
Ремонтопригодность дымохода — одно из важных условий эксплуатации
Расположение труб должно позволять быстро отсоединить повреждённый элемент, сохраняя целостность всей конструкции.

При эксплуатации дымохода не возникнет непредвиденных ситуаций, если при установке жёстко придерживаться необходимых рекомендаций.

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

  • отверстие должно быть больше самой трубы дымохода;
  • между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Монтируем дымоход

В настоящее время проблем с приобретением комплектующих для осуществления производства дымохода нет абсолютно никаких проблем. А вот самостоятельное осуществление производства труб крайне нежелательно, ведь при производстве трубы необходимо учесть множество факторов, а без применения специальных это становится практически невыполнимым. Лучший способ сэкономить, это собрать самостоятельно дымоход из купленных комплектующих.

Для осуществления работы потребуется:

  • Трубы металлические;
  • Колена для осуществления стыков. Они помогут осуществлять изгибы дымохода;
  • Специальная шляпка монтируемая на конце трубы;
  • Огнестойкий герметик либо асбестовый шнурок, для обработки мест соединений;
  • Любой теплоизоляционный материал;

Первым этапом определяем будущее место установки самой буржуйки.

Затем определяем на стене место прокола, для прохождения трубы дымохода, затем, если гараж кирпичный, то пробиваем отверстие, а если металлический, то прорезаем отверстие больше диаметром, чем сама труба.

Далее в отверстие вставляем трубу (проходной стакан), а оставшиеся щели вокруг него в случае кирпичной стены забиваем минеральной ватой и облагораживаем раствором или металлическим колпаком, на металлической стене замазываем герметикам.

Далее на патрубок стоящей печки с использованием герметика садится нижний элемент дымохода. Он обязан быть зафиксирован на патрубке печки хомутом, это требование техники безопасности.

Следующим этапом устанавливаем колено, соединяющее наш стакан с нижним элементом дымохода, при этом стык обрабатываем герметикам. Все внутренняя часть дымохода считается завершенной и стоит переместиться на улицу.

На патрубок, торчащий из стены, так же устанавливается колено таким образом, чтобы его свободный выход смотрел вертикально вверх.

Далее устанавливается труба, такой длинны, чтобы она была выше уровня крыши вашего гаража и на ее конце монтируется грибок защищающий от дождя и листвы внутреннюю часть трубы.

Для надежности внешняя часть трубы крепится кронштейнами и утепляется (можно использовать минеральную вату в качестве утеплителя).

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

https://www.youtube.com/watch?v=qt-N4MB7Zek

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

  1. К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
  2. Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
  3. На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев.

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

Помимо таких вариантов, рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Итак, рассмотрим основные причины возникшей проблемы:

  • Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
  • Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Трубы для дымоотводной системы можно изготовить своими руками или приобрести в специализированном магазине. Основное преимущество собственноручно изготовленных труб — низкая себестоимость. Кроме того, появляется возможность сделать трубу необходимого диаметра, которая отлично подойдёт к любой самодельной печи.

Для изготовления понадобится металлический лист толщиной 0,6-1 мм. Лист металла сворачивается в трубку и крепится по шву, с помощью заклёпок и жаропрочного герметика. Однако намного проще приобрести готовое изделие. На рынке представлены дымоходные трубы из различных материалов:

  • стали;
  • кирпича;
  • керамики;
  • вермикулита;
  • асбестоцемента.

Не следует делать выбор в пользу недорогих асбестоцементных труб, поскольку асбестоцемент не предназначен для использования при температуре свыше 300°C. Труба, изготовленная из этого материала, отличается большой массой, что доставит неудобства при сборке системы. Помимо этого, асбестоцементное изделие впитывает конденсат, из-за чего функциональность дымохода может быть нарушена.

Возведение кирпичного дымохода повлечёт за собой значительные расходы. Сделать правильную кладку дымохода для буржуйки своими руками — весьма проблематично, поэтому потребуется обращаться к специалистам. Кирпичная конструкция имеет немалый вес, что потребует дополнительного усиления фундамента.

Для устройства буржуйки лучше всего подойдут металлические трубы из нержавейки или легированной стали. У изделий из металла имеется ряд преимуществ:

  • небольшой вес;
  • простота сборки;
  • долгий срок службы.

Общие требования к сооружению

Таккак правильно вывести дымоход можно самостоятельно, следует учитывать технологические требования. От мощности отопительного оборудования зависит сечение дымовыводящих каналов. При меньших параметрах ухудшится тяга и продукты сгорания будут удаляться медленнее.

Размещение трубы внутри короба Источник petropech.ru

Для образования нормальной тяги лучше использовать круглый дымоход. Следует уменьшить количество изгибов. Минимально позволенная высота конструкции – 5 м. Если кровельное покрытие склонно к воспламенению, то в области соприкасания с дымоходом на него надевается искрогаситель.

Возле котла оборудуется качественная вентиляция. Длина внутренней части не больше 1 м, иначе этот участок быстро забьётся сажей, а тяга ухудшится. В дымоходе предусматривается резервуар для сбора скопившегося конденсата, окно для обслуживания. Не стоит делать сгибы в 90°.

Из каких материалов лучше сделать

Выбор материала зависит от самой буржуйки, а также их наличия. Выбор материала основывается на требуемых конструкционных особенностях и характера отопительной системы, то есть стационарная она или передвижная.

Каменная или кирпичная кладка используется при стационарной установке. Более дешевым материалом будет оцинкованная труба, которая имеет повышенные свойства по отношению к обычной жести. Именно этот материал стоит использовать при разборных вариантах конструкции, а также при необходимости удобной замены сегментов.

Самым дешевым материалом считается обычная жесть. Здесь есть нюанс в виде требования к размеру стенки. Труба должна быть толще 0.5 см., так как в противоположном случае ее нельзя устанавливать в помещении по регламенту пожаробезопасности.

Все остальные материалы, используемые при монтаже и строительстве имеют хороший уровень пожароустойчивой. Это относится к соединительным материалам и герметикам.

Чертеж и схемы

Чертеж является предварительной схемой в форме рисунка. Но на нем должны быть указаны реальные требуемые размеры, которые помогут совершить правильный монтаж на основе всех правил и инструкций. Чертеж выполняется в произвольной форме до начала монтажа. Требуется он для установки дымохода по регламенту строительного мини проекта.

Строится вся система на основе пропорции 1 к 2.7, так как это обязательное условие для полноценной тяги.

Формула расчета диаметра:

Объем умножается на 2,7 и получаем результат в миллиметрах. Пример: печь имеет объем в 50 литров. 50 умножаем на 2.7 =135 мм. Можно для удобства добавлять до 5 мм, то есть подойдет диаметр трубы от 13,5 до 14 см.

Особенности монтажа

Среди монтажа есть несколько особенностей, которые учитываются при работе. Правила:

  • монтаж начинается с нижних секций;
  • проход через стены обрабатывается изолирующими материалами до момента установки туда трубы;
  • соблюдается регламент расположения стыков относительно стен и потолка;
  • используется один диаметр для труб всего дымохода.

Главным правилом монтажа является полноценное соблюдение всех правил строительной работы и техники безопасности.

Частые ошибки и проблемы при установке

Главной ошибкой большинства строителей, даже при наличии соответствующего опыта является составление чертежей и первых планов на основе уже имеющихся стройматериалов. Из-за этого возникает много нестыковок при реализации проекта дымохода.

Также проблемой считается невыполнение всех регламентов по строительству и обустройству отопительной системы. Все эти просчеты влияют на конечный результат.

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
