Монтаж дымохода своими руками

Что такое сэндвич: сборка дымохода

Сборка дымохода начинается снизу. Первой после печки или камина устанавливается секция с задвижкой, позволяющая перекрывать дымоход полностью или создавать тягу заданной силы. Далее устанавливается либо одиночная секция из одной трубы, либо труба-сэндвич – двух контурный дымоход. Одиночная труба может добавить гораздо больше тепла, но только в том случае, если при этом не произойдёт порчи покрытий на потолке и стене вблизи трубы, где будет скапливаться перегретый воздух. Чтобы перегрева не происходило, применяется труба-сэндвич. Она обязательна при пересечении этажных перекрытий и крыши. При этом используется проходная косая накладка – фланец, закрепляемая на крыше.

Преимущества и недостатки дымохода из сэндвич трубы

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

• Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
• Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
• Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты. Сэндвичные трубы для монтажа дымохода позволяют предохранить канал удаления дыма от температурных колебаний внешней среды. Дымоходные трубы сэндвич обладают следующими преимуществами:

• минимальным образованием конденсата;
• хорошей тягой;
• пожарной безопасностью;
• возможностью монтажа снаружи здания;
• длительным сроком службы.

К недостаткам элементов сэндвич дымоходов относится возможная разгерметизация конструкции в процессе длительной эксплуатации. При резких температурных колебаниях внешней среды может нарушиться механическая целостность изделия. К тому же они имеют достаточно высокую стоимость. Разумеется, сэндвич труба, установленная своими руками, снижает материальные издержки.

Расположение газоходов

Максимально приближенный к коньковому ребру дымоход – оптимальное решение для эксплуатации. Коньковый барьер не станет преградой для воздействия воздушных потоков на изделие. Положительный результат: финансовая экономия при установке и эксплуатации дымового канала. Требования пожарной безопасности допускают любое оптимальное расположение газохода относительно конька. Владелец помещения, с учетом требований безопасности, самостоятельно определяет расстояние. На практике реализуются варианты использования котлов с дымовыми трубами практически в центре объекта, на значительном удалении от конька. Характерны они, в основном, при обустройстве помещений с промышленными печами. На промышленных, оборудованных котлами объектах практикуется минимальное удаление дымохода от конькового ребра.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

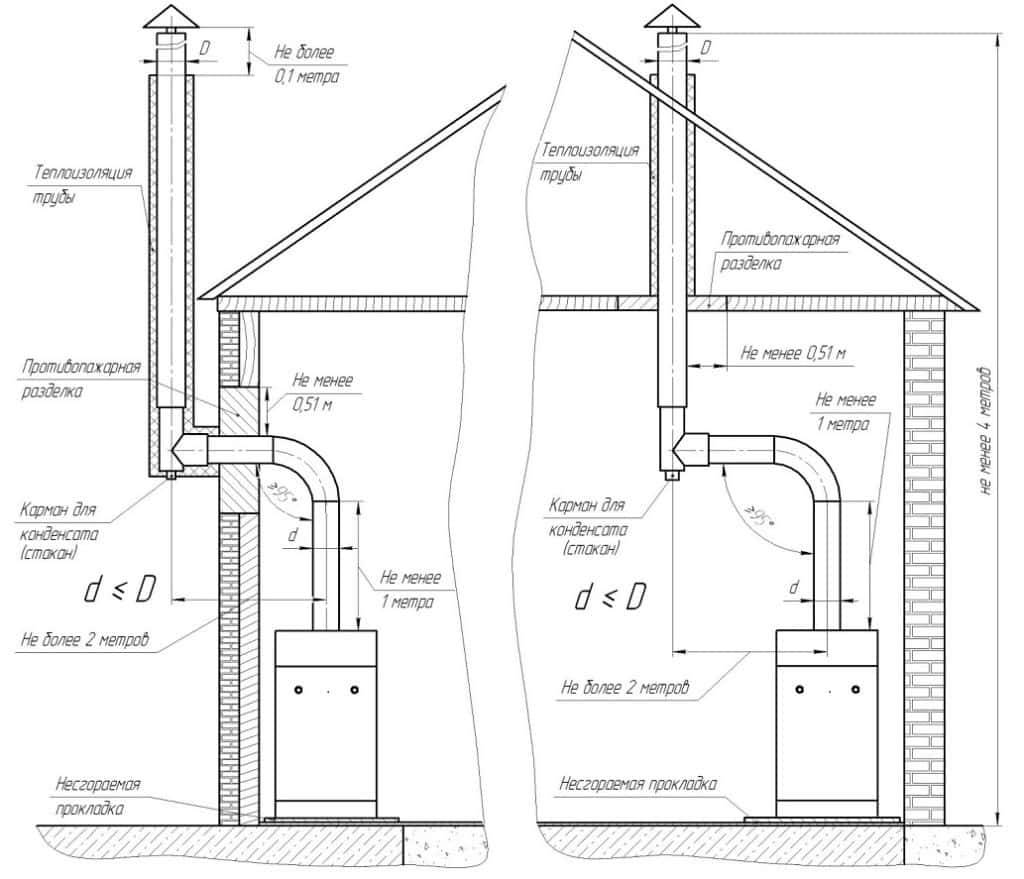

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Дымовые трубы на растяжках

Дымовые трубы на растяжках

Дымовые трубы на растяжках применяют для вывода продуктов сгорания от котлов и модульных котельных, работающих на различных видах топлива. Вместе с ними через трубу удаляются дым, сажа, пепел и копоть, которые, при неправильном формировании внутренней поверхности дымохода, могут оседать на его стенках, затрудняя в дальнейшем прохождение газов. Чтобы этого не произошло, следует делать внутреннюю поверхность дымоходных труб как можно более ровной и гладкой, без выбоин, щелей и выступов, чтобы саже и копоти не было за что «зацепиться». При естественной тяге дымовые трубы на растяжках имеют цилиндрическую форму. Максимальная температура уходящих газов 350°C, минимальная 40°C. Срок эксплуатации трубы дымовой 300 на растяжках составлеет не меньше 10 лет. Трубы дымовые на растяжках рассчитана для эксплуатации в I÷III ветровых районах с температурой от -40°C до +40°C и сейсмичностью до 6 балов.

Конструкция дымовых труб на растяжках

Стальные гладкие цилиндрические оболочки представляют собой газоотводящие стволы. На газоотводящие стволы устанавливаются скобы для подъема на трубу при обслуживании оттяжных узлов. Дымовые трубы фиксируются на центральном фундаменте при помощи приваренной к её нижней части опорной плиты. Стволы раскрепляются оттяжками, расположенными в один либо два яруса в зависимости от высоты трубы. Угол между оттяжками в плане составляет 120°. Оттяжки изготавливаются из стали круглой формы с отдельными звеньями. Для соединения оттяжек с фундаментами применяются натяжные устройства. Стволы дымовых труб разделены на монтажные элементы. Длины элементов составляют 12 метров исходя из условий транспортировки. Элементы стволов частично унифицированы, чтобы обеспечить возможность сборки стволов различной высоты из одинаковых элементов.

Монтаж дымовых труб на растяжках

Монтаж дымовых труб на растяжках производится в соответствии с проектом производства работ, разработанным специализированной организацией. При монтаже труб высотой 31,815 м рекомендуется монтаж с помощью гусеничного и пневмоколесного крана. При установки трубы методом опрокидывания металлоконструкции и фундаменты должны быть проверены на монтажные нагрузки и при необходимости усилены на время монтажа. Комплектация дымовых труб

В состав комплектации дымовых труб на растяжках входят: основание, ствол газоотводящий (сегменты), 3 закладных пластины, комплект кольца подкладного, пояс крепления оттяжек, диффузор, комплект оттяжек (вместе с талрепами), 8 накладок, комплект скоб, паспорт на трубу дымовую 300 на растяжках, комплект приложения МЧ.

Купить дымовые трубы на растяжках

Завод котельного оборудования производит и реализует дымовые трубы различных моделей. Купить дымовые трубы на растяжках вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование дымовых труб и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское, Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково, Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.

Как не допустить пожара

Для деревянного дома обустройство дымохода будет мероприятием, которое потребует от мастеров особых знаний

Важно помнить, что обугливание дерева начинается с 200°С, а пройдя отметку в 300°С, древесина начнет гореть. По этой причине при возведении дымохода в деревянном доме необходимо все сделать так, чтобы и пожара не допустить, и не получить отравления угарным газом, выделяемым при горении

Люди живут в домах из дерева не одну тысячу лет. За этот период было сделано немало полезных открытий и накопился приличный опыт, который теперь помогает безопасно использовать печи и камины в доме.

Большая часть информации по правильному монтажу дымохода и пожарной безопасности зафиксирована в регламентах. Подобные документы имеются и для строительства дымоходов в деревянных зданиях. В одном из руководящих документов четко указано, что легковоспламеняющиеся элементы не должны быть расположены ближе чем на 13 см от труб из бетона либо кирпича, а также от керамических труб с теплоизоляцией. Если у керамической трубы отсутствует теплоизоляция, минимальное расстояние должно быть увеличено до 25 см.

К легковоспламеняющимся материалам относится не только дерево, но и практически все современные утеплители, которые используются при строительстве домов. По этой причине необходимо позаботиться о том, чтобы труба дымохода не касалась подобных материалов и самой стены.

В наше время дымоходы часто строят не внутри дома, а пропускают их сквозь стену. Это очень удобно, так как подобный подход избавляет от необходимости трудоемкой работы над созданием проходов через кровлю и перекрытия здания. Кроме того, такое решение существенно снижает пожароопасность.

Кирпичная или бетонная стена

Вывод дымохода через конструкцию подобного рода значительно облегчен, ведь сами по себе эти материалы не являются горючими. Последовательность работ будет следующей:

• Определяется место расположения отопительного прибора.
• Производится разметка.
• В стене не должно проходить никаких коммуникаций. Их можно повредить при проведении монтажных работ.
• При помощи перфоратора или отбойного молотка делается отверстие. Лучше, если оно будет круглой формы. Этого можно добиться, используя специальную коронку. Если она отсутствует, можно наметить окружность и при помощи сверла меньшего диаметра просверлить отверстия впритык по кругу. После этого вынимается материал, расположенный в середине.
• Через деревянную стену прокладывается цельный кусок трубы. Следите, чтобы внутри стены не было никаких стыков. Иначе при их расхождении дым может идти внутрь. Исправить это достаточно сложно.
• Образовавшиеся щели ликвидируются при помощи специального термостойкого утеплителя.
• В зависимости от того, на какой высоте находится отверстие, необходимо установить опорную подставку. Если до земли небольшое расстояние, то можно изготовить фундамент для опоры. Для этого выкапывается яма глубиной 50 см, делается подсыпка из песка и трамбуется. Далее при помощи арматуры изготавливается обрешетка и укладывается в середину. Все заливается бетоном и выстаивается. Можно сразу же забетонировать металлические столбики. Другой вариант ‒ крепление к стене. Для этого изготавливается металлический каркас из уголка. Подойдет профиль от 25×25 мм. В нижней части монтируется несколько укосин, которые также упираются в стену для большей жесткости. Крепится это все при помощи анкерных болтов или саморезов HEX.
• На подставку производится монтаж тройника, в нижней части которого располагается уловитель конденсата.
• Далее производится сборка всей конструкции дымохода. Если это сэндвич панели, то они просто соединяются между собой и фиксируются при помощи специального хомута. Труба из нержавеющей стали должна быть сочленена сварочными швами.
• Монтаж к стене производится при помощи специальных креплений. Расстояние между ними должно составлять 60 см, но не более 1 м.
• Следите, чтобы стыки трубы не попадали в хомуты, которые крепят конструкцию к стене.
• Вылет крыши лучше обходить, не используя горизонтальные лежаки, т.к. это будет ухудшать тягу в канале.
• Если верхняя часть трубы находится поблизости от конька, то ее вылет должен быть не менее 50 см.
• В некоторых случаях устанавливают дополнительные растяжки, если труба находится на большом расстоянии от стены.
• В случае, когда дымоход не из сэндвич панелей, его необходимо утеплить. Делается это при помощи базальтовой ваты, которая потом закрывается плотной фольгой.
• На вершине монтируется специальный козырек, который будет препятствовать проникновению осадков в середину.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

• Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
• Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Важные аспекты установки дымохода

Перед тем как установить сэндвич дымоход своими руками, необходимо проверить некоторые аспекты работы системы отопления.

Важно знать следующее:

• трубы дымохода не должны иметь уступов;
• температура газов, поднимающихся по трубе, не должна быть больше 500 градусов;
• трубы можно отводить в сторону под углом 30 градусов;
• наклонные участки дымохода не должны иметь шероховатостей. Поперечное сечение обязательно имеет площадь не менее вертикального.

Изготовление дымоходов сэндвич должно сопровождаться соблюдением всех нюансов, связанных с установкой сэндвич дымохода. Если кровля дома собрана из горючих материалов, а в качестве топлива используется торф или дрова, то на конце дымохода обязательно необходимо установить искроуловитель, который обезопасит крышу от случайного возгорания.

Преимущества и недостатки

Основные преимущества данного способа:

• меньший объем строительных работ,
• меньшее количество требуемых строительных материалов,
• отсутствие необходимости деформировать несколько стен и поверхностей дома.

Несмотря на большое число положительных сторон такого макета, стоит помнить и о большом числе недостатков:

• Одним из основных является наличие некоторого числа изгибов, которые существенно замедляют скорость потока воздуха, что негативно сказывается на тяге в печи. Отсутствие тяги может обернуться снижением интенсивности горения, образованием массы золы и неполное прогорание топлива.
• В результате длительной эксплуатации печи на трубе появляется осадок, который необходимо очищать. Если установлена труба без изгибов, то процесс упрощается – доступны не только химические методы, но и механические, которые заключаются в использовании утяжеленной гири.  Печь с дымоходом через стену не может быть очищена таким способом. При длительном отсутствии ухода может и вовсе потребоваться демонтаж системы для замены дымохода.

Необходимо заранее взвесить все «за и против», чтобы определиться с тем, какой вариант подходит вам больше всего.

Определяем оптимальную высоту дымовой трубы

Снижения температуры дыма увеличивает массу продуктов сгорания, тем самым уменьшая тягу.

Кроме высоты трубы на эффективность работы отопительных приборов оказывает влияние и место расположения дымохода на крыше относительно конька и близлежащих построек с высокими крышами, приоритетное направление ветров в данной местности.

Расчетные параметры расположения дымохода на крыше

Расположение и расчет высоты дымовых труб регламентируются СНиП 2.04.05-9, в котором говорится:

• высота дымоходной трубы, считая от колосниковой решетки до верха, не должна быть менее пяти метров. Оптимальная высота дымохода 6 метров или несколько выше;
• если дымоход выходит на плоскую кровлю без высокого ограждающего парапета, её высота должна быть не менее полуметра над плоскостью кровли;

Высота дымохода на плоской кровле

• если труба дымохода находится в пределах 1,5 м от конька крыши или высокого ограждающего парапета, то её верхний обрез должен быть выше на 0,5м  уровня этих конструкций;
• дымоход, расположенный в пределах 1,5-3,0 м от конька крыши или парапета, должен быть вровень с ними;

Расчет высоты дымовых труб, при условии, что конструкция располагается дальше, чем 3 метра от конька кровли или парапета, производится следующим образом  — высота  верхнего обреза трубы должна располагаться так, чтобы горизонтальная линия, проведенная от конька и линия совмещающая верх трубы и конек, образовывали угол равный 10 градусам.

Расчет высоты дымовой трубы

Помимо расчета высоты относительно конька или парапета, нужно обратить внимание, как форма трубы и размер её сечения влияет на работу отопительных приборов. Идеальной считается округлая форма дымоходной трубы, в которой вывод газов происходит равномерно, без завихрений. Важным условием стабильной тяги является сечение дымоходной трубы, одинаковое на всем протяжении

Важным условием стабильной тяги является сечение дымоходной трубы, одинаковое на всем протяжении.

Если конструкция возводится из кирпича или другого материала, принимая прямоугольную форму, то соотношение сторон прямоугольного сечения должно выдерживаться 1:1,5. При этом углы внутреннего сечения  должны принять  округлые формы.

При прямоугольной форме дымоходной трубы площадь её сечения не должна быть меньше 10 Кв см. Дымоход круглой формы не может быть в диаметре меньше, чем  15 см, а в случае с каминной трубой -18 см.

Что касается высоты дымовой трубы котельной, то она, как правило, весьма  значительная. При высоте превышающей 6-8 метров, такая конструкция должна дополнительно укрепляться растяжками, концы которых надежно фиксируются на некотором удалении от здания.

Если вы не знаете, как рассчитать высоту дымовой трубы при постройке своего дома, то следует обратиться к специалистам или воспользоваться бесплатными сервисами  в сети интернет, где по вашим параметрам онлайн — калькулятор в считанные минуты выдаст результат.

Нужно помнить, что высота дымовой трубы над крышей должна быть рассчитана исходя из норм пожарной безопасности. Недопустимо располагать дымоходную трубу в непосредственной близости от окон, дверей, мансардных окон, поскольку вылетающие искры могут стать причиной пожара.

Минимальная высота дымовой трубы может быть достигнута её расположением вблизи конька. Такой вариант лучше тем, что основной ствол конструкции проходит по чердачному пространству, поэтому будет меньше подвергаться охлаждению, вследствие чего создается меньший риск образования конденсата внутри и ухудшения её тяги.

Преимущества дымоходной трубы из стали

Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.

При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.

При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.

Преимуществами стальных труб являются:

• Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
• Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
• Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
• Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
• Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
• Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.

Рекомендуем ознакомиться:  Как правильно покрасить батареи отопления своими руками — создать ровное прочное покрытие

Требования к устройству дымохода

Для выполнения монтажа безопасного и долговечного дымохода схема изделия должна включать в себя материалы деталей, их соединения, размеры элементов конструкции, требования к расположению дымохода в частном доме.

Необходимо соблюдать следующие правила, относящиеся к устройству:

• дымоход должен располагаться вертикально;
• для устройства дымовой трубы следует использовать герметики, способные выдержать температуру более 1000°C;
• соединения отопительных элементов должны быть выполнены из кровельной стали;
• длина соединительных труб не может превышать 3 м;
• число дымоотводов должно соответствовать количеству приборов обогрева;
• дымоотвод должен быть больше 5 м в высоту, а толщина его стенок — 0,5 мм и более;
• дымоход прикрепляется к стене при помощи кронштейна;
• участок трубы, который располагается вне дома, необходимо утеплить во избежание образования конденсата;
• чтобы продукты сгорания беспрепятственно выходили из дома, нужно определить высоту и сечение трубы в соответствии с инструкцией.
