Пиролизная печь своими руками: инструменты и материалы, этапы сборки

Безопасная эксплуатация

Вообще по правилам пожарной безопасности использование самодельных жидкотопливных и газообразных печей запрещено. Так вы делаете печь на жидком топливе своими руками на свой страх и риск.

Также при работе подобных устройств происходит выделение канцерогенных и токсичных веществ, которые способны впитываться даже в старое бетонное покрытие. Поэтому данные устройства не подходят для использования в жилых помещениях, пищевых хранилищах, теплицах, местах содержания животных и т. п. Здесь может быть использована лишь сертифицированная промышленная модель дизельной печи и только кратковременно.

Стационарное жидкотопливное отопительное устройство для жилых домов в обязательном порядке должны быть двухконтурного типа, то есть тепло от сгоревшего топлива должно передаваться теплоносителю, а также размещаться на пристройке с отдельным выходом на улицу.

Безопасность

Пиролизная печь своими руками – это вполне реально, однако важно сделать подробный чертеж, а также иметь навыки работы со сварочным аппаратом. Поскольку образование газа происходит неравномерно, требуется обеспечение мониторинга за соотношением газа и кислорода

Для этого используется электроника, которая отслеживает процессы. Одна камера формирует давление, другая – создает баланс состава топливовоздушной массы. Этим и отличаются конструкции, изготовленные на заводе и своими руками.


Безопасные модели пиролизных котлов

Небольшая пиролизная печь, которую можно использовать в гараже

Советы для самостоятельного изготовления кирпичной печки

Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.

Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.

Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

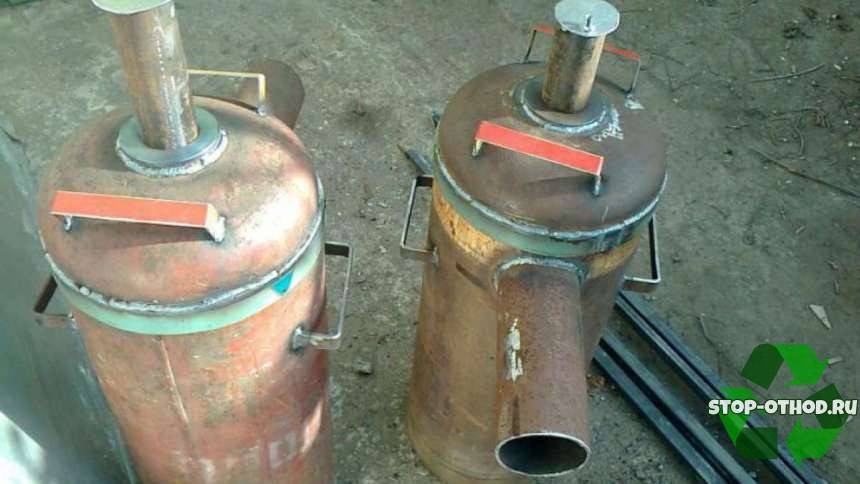

  1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
  2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

  1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
  2. Далее проводится сварка друг с другом металлического круга и трубы.
  3. Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Что такое пиролиз

Пиролиз представляет собой сложный технологический процесс. Его принцип работы заключается в разложении органических веществ под действием высокой температуры без доступа воздуха. Описанный этап происходит в нижней камере пиролизной печки.

Продуктами распада являются сажа и пиролизные газы. Далее, эти газы, переходя в специальную вторую камеру пиролизного котла, подвергаются сгоранию в большом количестве кислорода, что приводит к выделению энергии, рассеивающейся в виде тепла.

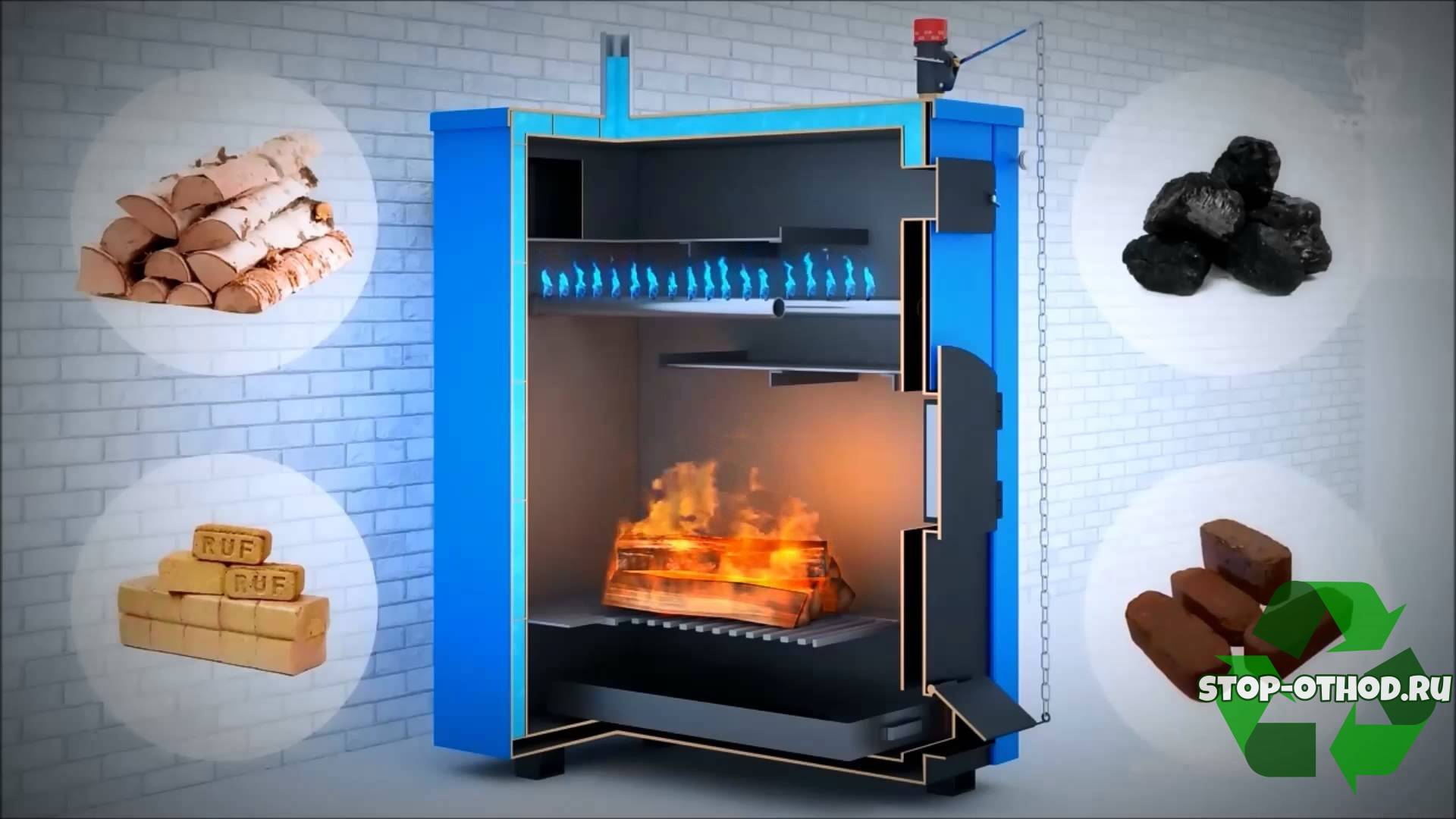

Таким образом, схема строения пиролизной печи достаточно простая. Ее основной компонент — система из двух камер: топка и камера для сгорания газа.

В топке, после горения сухого топлива, остается небольшое количество твердых остатков, а в верхней камере происходит догорание газа. Помимо этого, схема пиролизной печи предполагает специальную задвижку в дымоходе для регулирования поступления кислорода в камеру, тем самым уменьшая интенсивность работы агрегата, или же, наоборот, увеличивая ее.

Конструкция

Мощность определяет габариты конструкции. Процедура создания своими руками включает такие операции:

  • сварка двух камер и стального корпуса;
  • создание фундамента из кирпича;
  • создание отверстий, организация подачи воздуха в камеры;
  • вырезка окна камеры, установка двери;
  • в выводящую трубу вставляется вентилятор;
  • стенки котла вырезаются из листовой стали и профилированной трубы (для ребер жесткости) с использование болгарки;
  • в передней стенке создается отверстие, учитывая размеры дверцы;
  • для создания емкости для воды используется листовая нержавеющая сталь;
  • теплообменник делается своими руками из комплекта водопроводных труб.


Пиролизный котел самостоятельного изготовления

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%. Выделяют следующие виды топлива:

Выделяют следующие виды топлива:

  • Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
  • Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
  • Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
  • Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Требования к топливу

Пиролизные печи для дома, работающие на брикетах, могут быть полностью автоматизированы и комфорт их обслуживания в этом случае сравним с газовыми. Топливо для них представляет собой спрессованные под высоким давлением отходы без химических связующих. Подобная технология позволяет производить относительно сухие брикеты с высокой теплотворной способностью. Их свойства, однако, могут быть различным.

Пиролизные печи и котлы работают на самом разнообразном топливе

Большинство из них не разрушаются в процессе сгорания в топке, другие же можно использовать только в смеси с кусковой древесиной или бурым углём. Мелкие брикеты подаются с помощью шнековых конвейеров, и поэтому они используются в автоматизированных системах, более крупные пригодны только для пиролизных печей длительного горения с ручным управлением. Древесные гранулы, предназначенные для автоматических установок, получают таким же способом, как и обычные брикеты. Единственное их существенное различие — размеры. Самыми качественными считаются белые пиллеты из мягкой древесины без коры.

Для пиролизных печей на дровах размеры и тип сырья могут значительно влиять на производительность — большая площадь поверхности древесины обуславливает большее количество высвобождающего газа за единицу времени. Твёрдые породы газифицируются медленнее.

Руководство по кладке пиролизной печи

Прежде чем приступать к кладочным работам, подготовьте либо же найдите в открытом источнике схему-порядовку будущей кирпичной печи длительного горения.

Руководство по кладке пиролизной печи

За основу можете взять схему любой нравящейся вам кирпичной печки – кладка пиролизного агрегата будет вестись по тому же принципу. Единственные важные различия заключаются в конструкции топки. О них будет рассказано отдельно.

Первый шаг. Сделайте основание. Заглубленный фундамент не нужен – достаточно бетонной либо кирпичной площадки. Размеры фундамента подбирайте в соответствии с габаритами вашей печи. Основание укройте слоем гидроизоляционного материала. Дополнительно можете насыпать примерно сантиметровый слой песка, утрамбовать его и вести кладку печи на такой подушке.

Второй шаг. Приступайте к кладке печи

Особое внимание уделяйте стартовому ряду. Проверяйте перпендикулярность углов и ровность ряда с помощью специально предназначенных для этого инструментов – угольника и уровня. Для кладки применяется стандартный раствор из глины, песка и воды

Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича

Для кладки применяется стандартный раствор из глины, песка и воды. Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича.

Ведите кладку в соответствии с порядовкой, пока не дойдете до топливника.

Печь длительного горения своими руками

Печь длительного горения своими руками

Печь длительного горения своими руками

Третий шаг. Приступайте к обустройству топливника. Топливник выкладывайте из огнеупорного кирпича – он более долговечен и лучше переносит воздействие высоких температур.

Главной особенностью топливника кирпичной печи длительного горения является наличие двух камер. В первую загружается топливо и происходит его розжиг, во вторую камеру переходит образующийся пиролизный газ и поступает вторичный воздух. Нижняя загрузочная камера сообщается с верхней посредством вертикального канала.

Топливник, один из вариантов

В топливник устанавливается колосниковая решетка из чугуна. Размещайте ее с небольшим зазором, т. к. металл имеет свойство несколько расширяться под воздействием высокой температуры.

Печь длительного горения своими руками

Для обеспечения максимально высокого коэффициента полезного действия топка пиролизной печи дополнительно укомплектовывается вентилятором.

Печь длительного горения своими руками

Также регулировать уровень тяги вы сможете при помощи специальной задвижки, показанной на схеме печки.

Установите дверки на поддувало, прочистную камеру и топливник.

Печь длительного горения своими руками

Печь длительного горения своими руками

Четвертый шаг. Обустроив топку, выложите пиролизную печь до конца в соответствии с выбранной схемой

Особое внимание уделяйте дымоходу – этот элемент конструкции должен быть выложен строго по схеме

Печь длительного горения своими руками

Нарушение технологии приведет к ухудшению тяги, в результате чего дым с продуктами сгорания не сможет отводиться в достаточном количестве и начнет проникать в помещение.

Крышка

Пятый шаг. Проверьте готовую печь. Для этого загрузите небольшое количество топлива, дайте ему разгореться и принюхайтесь к запаху образующегося дыма. Если дым не имеет выраженного аромата угарного газа, ваша кирпичная печь длительного горения является абсолютно безопасным отопительным агрегатом с высоким коэффициентом полезного действия.

Печь длительного горения своими руками

Печь длительного горения своими руками

Печь длительного горения своими руками

Продукты, получаемые на выходе

После термической обработки полимерных материалов остаются зола полукокса, пиролизная жидкость и газ.

Часть газов конденсируется и переходит в жидкое состояние. Жидкость очищают, чтобы превратить её в синтетическую нефть. Она используется как замена природному топливу.

Сухой метод пиролиза

Газ, не прошедший конденсацию, отправляют на дожиг или продают сторонним потребителям. Его можно применять в качестве топлива при выработке электроэнергии на ТЭС.

После переработки покрышек остаётся несгораемый металлокорд, его отправляют на склад для дальнейшей переработки в металлические изделия. Обуглероженный (превратившийся в кокс) остаток используется в промышленности:

  • в производстве новых шин и резиновых изделий;
  • в качестве красителя при изготовлении лакокрасочных покрытий;
  • применяется в качестве сорбента вместо активированного угля;
  • служит компонентом жидкого топлива или сам используётся как твёрдое горючее.

По мере завершения процесса пиролиза образуются следующие компоненты:

  • Из пластика вырабатывается мазут, газ и зола. Мазут направляется для дальнейшей переработки в синтетическое топливо, которое добывается при использовании более сложных установок. Полученное топливо применяется для функционирования двигателей внутреннего сгорания. Полученная при переработке зола используется в качестве топлива. Зола упаковывается в брикеты и не нуждается в дополнительной обработке.
  • Процесс переработки автомобильных шин характеризуется выработкой газов, технического углерода и синтетической нефти. Последняя, после прохождения дополнительной очистки, становится аналогом природного продукта. Углерод — вспомогательный элемент при производстве лакокрасочной продукции. Он отвечает за пигментацию. Углерод используют на заводах при производстве резины и отдельных строительных материалов.
  • Дизельное топливо.
  • Тепло и электроэнергия.

Типы газогенераторных печей

Есть много вполне рабочих конструкций печей, работающих на основе пиролиза. Для их классификации используются как традиционные для твердотопливных отопительных устройств критерии, так и уникальные параметры для этого класса теплогенераторов.

Самодельная пиролизная печка из стальной бочки

По материалу, из которого изготовлены:

  • Металлическая печь.
  • Кирпичная пиролизная печь.

По способу эксплуатации и назначению:

  • Периодического действия (имеет накапливающие тепло материалы, долго отдаёт энергию после прекращения топки).
  • Постоянного действия (лёгкая тонкостенная конструкция, нет накапливающего тепло массива, для обеспечения комфортного обогрева необходимо сжигать топливо непрерывно).

По способу передачи тепла:

  • С водяным контуром отопления (также может нагреваться вода для ГВС).
  • С теплообменниками для нагрева воздуха (для систем воздушного калориферного отопления).
  • Теплообменники отсутствуют, отопление помещений осуществляется за счёт теплового излучения, а также конвективного нагрева воздуха при его контакте с горячими поверхностями пиролизной печи.

Эта модель рассчитана на сжигание мелкофракционного топлива (уголь, щепки, пеллеты), которое подаётся из бункера. Камера дожига пиролизных газов расположена над загрузочной, в ней установлен теплообменник водяного отопления По взаимному расположению камер и типу тяги:

  • Камера газификации расположена сверху, а камера дожига пиролизных газов – внизу (иногда они находятся в одном уровне). Тяга принудительная, используются дымососы и дутьевые вентиляторы.
  • Камера газификации находится внизу, а пиролизные газы дожигаются в камере, расположенной выше. Тяга в таких печах может быть естественной.

Выводы и полезное видео по теме

На этом видео наглядно изображен принцип работы пиролизного котла:

Подробный обзор работы котла верхнего горения можно посмотреть здесь:

Пиролизные котлы недешевы, но полностью оправдывают вложенные в их приобретение средства. При правильной установке и обслуживании такие устройства обеспечат дом стабильным и недорогим теплом.

Подыскиваете пиролизный котел для отопления дома? Или есть опыт эксплуатации таких агрегатов? Оставляйте, пожалуйста, к статье и делитесь впечатлениями об использовании пиролизных котлов. Форма обратной связи расположена в нижнем блоке.

Насколько экономичный пиролизный котел

Подсчитаем для обычной мощности среднего дома, экономию с пиролизным котлом. Например, сожжем в обычном устройстве за сезон 7 месяцев дров на 20 тыс. руб. При этом на пиролизе сэкономим около 1800 руб, — расход дров на 18200 тыс. руб.

Но вентилятор мощностью 80 Вт., проработав 7 месяцев при цене за 1кВт электроэнергии около 5 рублей, скушает более 1500 руб. Итого, — экономия не больше 200 рублей в год. Т.е. потраченные 50 тыс. рублей не окупятся никогда.

Даже если каким-то образом экономия будет 1000 рублей (чудо-КПД более 92%), — все равно 50 лет – не серьезный срок для окупаемости. Самый большой максимум — дополнительная стоимость котельного оборудования должна окупаться за 10 лет. Иначе оно не выгодно. Таких показателей нет и близко. Что же привлекает пиролизный котел потребителя при такой цене, — большая загрузка!

Заключение

Пиролизные установки, сделанные своими руками, приобретают все большую востребованность. Причина – высокая стоимость котлов заводского изготовления, самодельные агрегаты часто оказываются единственной альтернативой. Единственный недостаток — топливо для пиролизных котлов должно иметь влажность не выше 25%, иначе процесс пиролиза будет слабым, что влияет на производительность установки.

Всем привет, с Вами снова Складий ! На днях установил систему длительного горения фирмы В Polster c-11

Любителям наглядности и моих видео сюда :

Итак, предлагаю сразу разъяснить как оно работает на собственном примере. Включаю систему, разжигаю ведро дров. После того как прогорели дрова, на раскаленные угли, я закладываю полную топку угля (4 ведра). Благодаря вентилятору котел не потухнет, вентилятор продует угли и тяга будет 100%. Далее выставляю температуру и иду по своим делам. Систему настроил так: вентилятор 75 ватт, 120мм работает на 30% оборотов (этого хватает для плавной работы, на 85% чуть не спалил дверцы и колосники).

Вентилятор раздувает топливо, на 30-ти градусах включается насос, дует до тех пор, пока температура в трубах не начнет приближаться к заданной на контролере (допустим 60), при 57 обороты плавно уменьшаться, пока она не станет 60 (что бы не было эффекта инерции это все настраивается). При достижении заданной температуры вентилятор отключится, и воздушная заслонка в нем практически перекроет подачу воздуха в котел. Нет дыма без огня, а огня без кислорода =) Поэтому котел перейдет в режим тления, после чего насос, гонящий воду, поможет радиатором отдать тепло в помещение, температура системы упадет, включится вентилятор, система перейдет в активное горение и станет снова раздувать его. И так по кругу. После того, как с включенным вентилятором температура упадет ниже 30 градусов (настраивается), система поймет что закончилось топливо, даст звуковой сигнал и отключит насос и вентилятор.

Контроллер с вентилятором выглядят вот так :

Также присутствует датчик температуры воды в системе, и выход на циркуляционный насос. О насосе я писал в прошлом посте, если собираетесь ставить — го читать https://pikabu.ru/story/ustanovka_tsirkulyatsionnogo_nasosa_…

У системы много функций и регулировок, более подробную информацию о данной системе легко найти в интернете.

Собственно, некоторые важные моменты опишу тут, остальное — в видео .

О выборе вентилятора: выход на вентилятор 220вольт, то есть можно установить более дешевый вентилятор, например для вентиляции:

Жаль только заслонка там не стоит, но есть заслонки для вентиляции. Короче, кто хочет экономить и есть голова, сам придумает как (можно еще вентилятор от автомобильной печки поставить)

Не прожгите котел! Настройте обороты вентилятора, ибо он разгоняет угли до температуры, которая может привести в негодность ваш котел. Лучше пусть будет плавнее, но безопаснее, согласны ?

Проверьте систему на закипание. Порой свет отключают. Котел перейдет в режим тления, но не закипит ли он без насоса? Испытайте систему в таком режиме, под бдительным контролем.

Вот, собственно, и все. Возможно забыл о чем то в видео, ищите в комментах ) И пишите что думаете об этом)

Друзья, еще не зима, но результаты уже такие :

2,5 ведра антрацита (10л ведро) горят более 13-ти часов, при температуре системы 55град, и среднесуточной температуре за окном в +8 градусов;

4 ведра антрацита горели более 24-х часов.

В процессе горения закладка топлива дает усадку, что дает возможность загрузить еще топлива. Также можно раз в сутки вычищать золу, чтобы в топочной камере стало больше места. Таким образом, можно поддерживать горение фактически неограниченное время. У меня получалось более 2-х суток. Возможно было бы и больше, но я там просто не живу.

Спасибо за внимание, подписывайтесь на меня, я погнал делать что то новое ! Удачи в ваших делах, пока !
