Электрический котел для отопления дома – как выбрать электрокотел

Критерии выбора

В отличии от газового котла, электрический работает без топлива. Ему не требуется дымоход и вентиляция. Электрические агрегаты не нужно устанавливать в отдельной котельной. Прибор позволяет снизить затраты на отопление и платить за тепло по тарифам на электричество.

При выборе отопительного котла учитывают множество параметров. Главный критерий – тепловая мощность агрегата. Расчет мощности зависит площадь здания, на которой аппарат сможет поддерживать необходимую температуру. На 10 квадратных метров площади требуется 1 кВт тепловой мощности.

В представленном ниже ТОПе, модели классифицируются в зависимости от типа питания:

1. Однофазные – подключают к электросети 220 В
2. Однофазно/трехфазные – подходят для сети 220В и 380 Вольт
3. Трехфазные – подключают к сети 380 В

Этот параметр важен для владельцев загородных домов из-за частых перебоев и скачков напряжения.

По принципу работы выделяют такие виды:

1. Индукционные. Нагревательные элементы в конструкции отсутствуют. Температура теплоносителя увеличивается по принципу электромагнитной индукции. Эту функцию выполняет встроенный индукционный трансформатор.
2. ТЭН. Котлы на основе трубчатого электрического нагревателя. Работает за счет прямого контакта теплоносителя с нагревателем.
3. Электродные. Вода греется за счет прохождения через нее электрического тока между электродами. Жидкость ионизируется, выделяя тепловую энергию.

Большинство электрических котлов имеют электронное управление и функцию самодиагностики

При выборе также учитывают:

1. Способ монтажа и обвязки. Выделяют подвесные и напольные. Настенные агрегаты компактны и их можно устанавливать в жилых комнатах. Напольные используют для отопления больших зданий и монтируются в отдельных помещениях.
2. Коэффициент полезного действия (КПД). Параметр, отражающий эффективность работы прибора.
3. Количество контуров и наличие водонагревателя. Большинство электрокотлов предназначены только для отопления, то есть одноконтурные. Редко встречаются двухконтурные модели со встроенным бойлером, которые подключают к двум контурам. Они обеспечивают не только нагрев стальных радиаторов, но и подачу в трубы водоснабжения.

Немаловажный критерий – производитель электрокотла. На рынке представлен широкий выбор одноконтурных и двухконтурных котлов от отечественных и иностранных брендов

Перед покупкой рекомендуется обратить внимание на наличие официальной гарантии и ознакомиться с отзывами потребителей о товаре

Обвязка

Что должна включать схема обвязки электрокотла?

	Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
	Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
	Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
	Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
	Манометр. Нужен для визуального контроля давления.

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

• Производительность (м3/час);
• Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
• Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Q=0,86*12/20=0,516 м3/час.

У многих циркуляционных насосов производительность можно регулировать.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Клапан, воздушник и манометр образуют группу безопасности.

Расположение

Где располагаются элементы обвязки?

• Насос — перед котлом, на участке с наиболее низкой температурой;
• Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
• Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

При включении котла индикатор на лицевой панели показывает параметры теплоносителя.

Детальный расчёт мощности электрокотла

Мощность для обогрева частного дома, дачи или квартиры отопительным электроприбором приравнивается к тепловой мощности. Для ее подсчёта руководствуются несколькими простыми правилами:

• для обогрева 1 куб. м. дома или дачи потребуется около 40 Вт мощности;
• на каждое из окон необходимо приплюсовать по 100 Вт, на дверь — ещё 200;
• эти данные усреднённые и зависят от климатических условий: жители дальневосточных и сибирских районов умножают итоговое число на 1,5–2, коэффициент в средних областях РФ равен 1,2, а районы южные пользуются коэффициентом 0,7–0,9;
• для дома или дачи итог расчёта умножается ещё на 1,5, что связано с теплопотерями из-за конструкции крыши и поверхности пола (особенно при отсутствии цокольного этажа).

Приведём пример для дома на юге страны, площадью – 80 кв. м., с высотой потолка – 3 м, шестью оконными проёмами, одной входной дверью. Площадь дома – 80 кв. м. необходимо умножить на 40 Вт, далее умножить на 3 (показатель высоты потолка), прибавить 200 и 600 Вт (дверь и окна). Полученное значение умножаем на частнодомовой и региональный коэффициент – 0,7 и 1,5. В итоге получаем 10920 Вт.

Сравнение возможностей электрокотлов и конвекторов

Котёл ТЭНовый

Самый распространённый тип. Настенный аппарат представляет собой бак, в котором помещаются несколько ТЭНов. Выбор этого мини-котла оптимален для квартиры или дома, поскольку он экономный за счёт многоступенчатого механизма управления, и прост в обслуживании. Эконом-модели самые дешёвые по сравнению с индукционными и электродными. Они также используются вместе с водонагревателями. Настенный котёл имеет ручной режим и автоматический. Выбор последнего задаёт нужную температуру ночью. К недостатку ТЭНовых приборов можно отнести появление накипи, которая уменьшает производительность, если с ней не бороться.

Нередко настенный мини-котёл имеет циркуляционный насос для стимуляции перемещения теплоносителя. В современных моделях вместо воды допустимо использование антифриза.

Как правильно выбрать?

Во время выбора следует отталкиваться от мощности и вида агрегата. Так дом с площадью 60 кв. м способны отопить приборы с мощностью от 4 до 18 кВт. Чем они мощнее, тем быстрее происходит прогрев комнат, и выше их стоимость.

Сегодня производители предлагают 3 вида электрических отопительных котлов.

Они отличаются друг от друга конструкцией, преимуществами, дополнительными возможностями:

1. ТЭНовые котлы. В роли нагревательного элемента выступает ТЭН в виде пластин или трубок. Он размещен в теплообменнике. Один прибор может быть оснащен 8 элементами по 2 кВт. Регулировка происходит автоматически или вручную. На рынке такие модели представлены в виде одноконтурных, двухконтурных изделий. Функционируют на воде, антифризе или масле. Двухконтурные дополнительно подогревают емкость с водой для последующего ее применения в бытовых нуждах. Но у ТЭНовых котлов низкий КПД из-за ступенчатой системы нагрева воды — 80-93%.
2. Электродные котлы. Нагревательные элементы — электроды. Вода выступает в качестве великолепного электролита с заданным сопротивлением. Когда она проходит через соленую среду, происходит нагрев. Отличаются простой, высоким КПД — 94-95%, простотой и безопасностью. Недостаток — требуют частой замены электродов из-за их быстрого растворения в соленой среде.
3. Индукционные котлы. Сложные системы включают индукционные катушки в виде проволоки, намотанной вокруг диэлектрика. Электрический ток проходит по катушке, образуя электромагнитную индукцию. После ее влияния на разность потенциалов, происходит подогрев сердечника. КПД составляет 99%, наблюдается экономия электроэнергии, длительная поддержка комфортной температуры в комнате.

Какой вид котла выбрать — решает покупатель

Главное, обратить внимание на потребляемую и выдаваемую мощность

Самый простой расчет планируемых затрат

Теоретические предпосылки

Электроэнергия, единственная в своем роде, способна дать 100% КПД при переходе в тепловую компоненту. Этот показатель остается стабильным на все время эксплуатации оборудования.

Выяснить, сколько потребляет электроэнергии электрический котел, несложно, если руководствоваться общепринятыми данными:

1. 1. Для того чтобы обогреть единицу объема строения генератором тепла, потребуется, в среднем, 4-8 Вт/ч электрических затрат энергии. Конкретная цифра зависит от результата расчетов тепловых потерь всего строения и удельной их величины за отопительный сезон. Их выполняют с применением коэффициента, учитывающего дополнительные потери через части стен дома, через трубопроводы, проходящие в неотапливаемых помещениях.
   2. При расчетах пользуются величиной продолжительности отопительного сезона 7 месяцев.
   3. Определяя средний показатель мощности, руководствуются правилом: чтобы отопить 10 м.кв. площади с хорошо изолированными конструкциями, по высоте до 3 метров, достаточно 1 кВт. Тогда, например, для прогрева дома 180 м. кв. достаточно мощности котла 18 кВт. При этом следует помнить, что недостаток «мощностей» не позволит достигнуть требуемых параметров микроклимата, а их избыток приведет к ненужному перерасходу энергии.
   4. Расчет ежемесячной величины теплоты среднестатистического здания будет представлять собой произведение мощности котла на количество часов его работы в сутки (при непрерывной работе).
   5. Полученная величина делится пополам, учитывая, что при постоянной предельной нагрузке все 7 месяцев котел работать не будет: исключается период оттепелей, уменьшение обогрева в ночное время, пр. Полученный результат считается усредненным показателем расхода энергии за месяц.
   6. Умножив его на время сезона отопления (7 месяцев), получим суммарный расход энергии на отопительный год.

Исходя из стоимости одной единицы мощности, рассчитываются общие потребности для отопления дома.

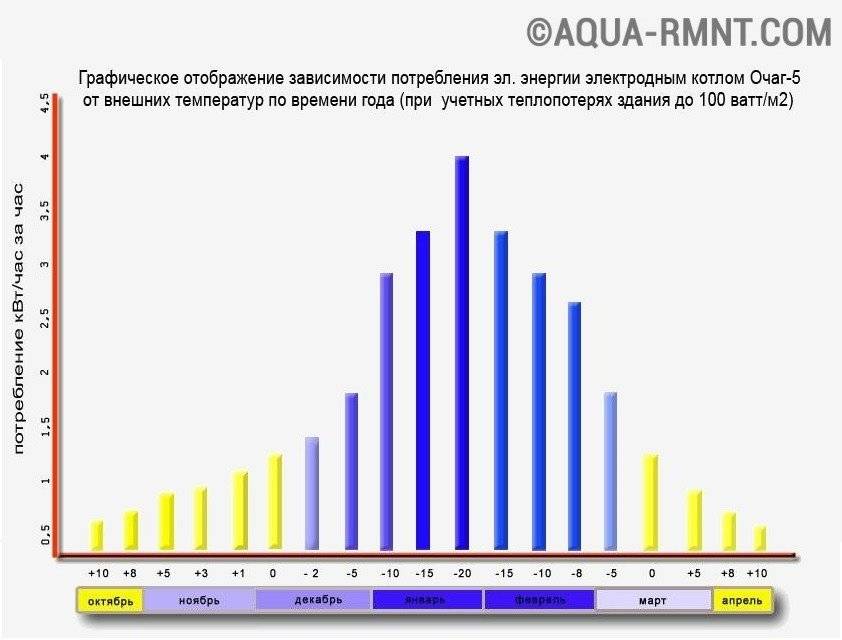

Наглядный графический пример работы электрического котла: зависимость потребления электроэнергии от температуры за окном

Использование формулы мощности

В упрощенном варианте теплотехнический расчет мощности можно выполнить по формуле:

W = S x W уд /10 м. кв.

Из уравнения видно, что искомая величина представляет собой произведение удельной мощности, приходящейся на 10 м, кв. и площади отапливаемого помещения.

Приветствую, камрады! Сегодня нам предстоит научиться рассчитывать электропотребление электрического котла известной мощности в условиях реальной работы. Я познакомлю вас с двумя схемами расчета разной сложности – по номинальной мощности котла и по фактической потребности дома в тепле. Приступим.

Электрический котел какой фирмы лучше купить

При сравнении продукции разных производителей следует обратить внимание на следующие бренды:

• ЭВАН – одна из лучших отечественных компаний, освоившая выпуск водонагревателей в 1997 г. Активное развитие собственной сети представительств (с 2014) обеспечивает качественное обслуживание клиентов на всей территории РФ. С 2021 г. ассортимент расширен электронными блоками управления отопительным оборудованием.
• Под брендом ZOTA предлагает свою продукцию производственное предприятие «Красноярскэнергокомплект». В новой линейке электрических котлов применяются надежные полупроводниковые коммутаторы. Компания своевременно внедряет новейшие технологические решения для улучшения потребительских параметров отопительного оборудования.
• Protherm – торговая марка, принадлежащая Vaillant Group. Электрические котлы Протерм собирают в Словакии с тщательным контролем технологических процессов. Готовая продукция соответствует европейским стандартам.
• Итальянская компания Ferroli выпускает котлы отопления с 1955 г. Солидный опыт профильной деятельности позволяет предлагать покупателям современную технику по разумной стоимости.
• Российская специализируется на производстве электрических котлов. Под брендом Savitr на рынке представлены одно- и двухконтурные модели собственной разработки, созданные с применением качественных комплектующих.

Недостатки электрических котлов

Идеальной отопительной системы, а также способа подачи энергии для обогрева не найти, поскольку в каждом случае есть свои недостатки. Электрические котлы не исключение, поскольку есть и в этих приборах свои минусы:

1. При перебоях в системе энергоснабжения оборудование не будет работать, что может привести к промерзанию труб. Как правило, отсутствие электричества связано с аварийными ситуациями, которые соответствующие службы устраняют в короткие сроки, а за такой период система отопления не успеет остыть до глубокого промерзания, особенно если в доме установлены чугунные радиаторы.
2. Затраты на электроэнергию – это самый существенный недостаток. Если применять раздельный учет электроэнергии, то в ночное время, когда тарифы ниже, можно устанавливать большую мощность, а днем ставить на минимум.

Следует отметить, что, чем дороже электрический котел, тем меньше он расходует электроэнергии. Поэтому при выборе подходящего прибора не стоит отталкиваться только от цены. Дорогой котел позволит сэкономить в последующем на расходах по оплате электричества.

Какой электрический котел лучше выбрать

Основной критерий – мощность. Для приблизительного расчета применяют типовую формулу: 1 кВт на 10 м кв. площади при высоте потолков не более трех метров. Рекомендуется сделать запас (15-20 %), чтобы обеспечить достаточный нагрев при значительном снижении температуры воздуха. Такое решение предотвратит чрезмерные нагрузки на оборудование. Механическое управление дешевле. Однако электроника точнее регулирует рабочие режимы. Этот пример демонстрирует преимущества комплексного анализа. Сравнительно крупные инвестиции при покупке хорошо оснащенной модели компенсируются экономией в процессе эксплуатации.

Чтобы определить, какой электрический котел лучше, нужно учесть дополнительные индивидуальные требования:

при размещении на видном месте существенное значение имеет внешний вид техники;
для монтажа в ограниченном пространстве корпусной мебели определяющими параметрами являются габариты;
в некоторых ситуациях придется обратить внимание на уровень шума.

Представленный ТОП лучших электрических котлов упрощает правильный выбор. В этой публикации мнения пользователей дополнены экспертной оценкой. Профессиональные рекомендации следует учесть при рассмотрении актуальных предложений торговых предприятий.

Можно ли установить электрокотел своими руками?

Если вы человек мастеровитый, имеете необходимый инструмент и умеете им пользоваться, можете правильно выбрать и купить необходимые материалы, то вам и «карты в руки». Но при этом, выбрав котел и купив его, получите у продавца инструкцию по правильной его установке и монтажу и особенно поинтересуйтесь или получите схему подключения котла. Если что-то вам не ясно – расспросите подробнее и потом все делайте своими руками.

А в случае, когда «руки-крюки», молоток бьет по пальцам, дрелью просверлили кухонный стол, паяльником прожгли полировку на журнальном столике, то…, в этом случае пригласите специалистов из серьезного магазина или найдите их в интернете. Они сделают установку и монтаж на высшем уровне, и даже уберут за собой.

Вас заинтересует эта статья — Как выбрать газовый котел отопления?

Какими особенностями обладают электрокотлы

Естественно, что эл котлы для отопления частного дома отличаются по некоторым критериям. При этом они имеют и некоторые общие свойства.

Можно выделить такие особенности электрических котлов:

• К обычной розетке разрешается подключать лишь маломощные обогреватели мощностью до 3,5 кВт. Простой расчет покажет, что умножив 16 ампер, которые указаны на любой розетке, на 220 вольт мы получим предельно допустимую мощность в 3520 Вт.
• Однофазные котлы обладают максимальной мощностью в 12 кВт. Тем не менее, в реальности, желательно подключать к 380 вольтам приспособления свыше 7 кВт.

Стоит отметить, что для того чтобы подключить котел, от щитка нужно провести отдельный медный кабель, обладающий сечением более 1 миллиметра на каждые 8 ампер пикового тока.

Вся затраченная электроэнергия в полной мере трансформируется в тепло, поэтому такие электрические котлы обладают 100 % КПД.

Однако встречаются конструкции эл котлов для отопления частного дома, в которых в процессе нагрева часть энергии теряется на корпусе, но даже и она пойдет на обогрев внутреннего пространства помещения.

То есть, выбирая себе котел, стоит обращать внимание на долговечность, функциональность и безопасность, но не на экономичность.

Чаще всего в настоящее время стараются сэкономить на электричестве, так как оно является самым дорогим источником получения тепла. Поэтому приготовьтесь к большим счетам за электроэнергию. Как бы то ни было, она является самым безопасным и удобным источником тепловой энергии.

Правила установки

При монтаже оборудования соблюдаются следующие аспекты:

• корпус прибора обязательно заземляется;
• подключение агрегатов с ТЭН осуществляется через УЗО, с электродами и индукционными катушками — с помощью отдельных автоматов и энергоснабжающего щитка;
• проверяется материал кабелей и их сечение, поскольку производитель указывает эти данные на оборудовании.

Необходимо помнить, что подключением агрегатов занимается исключительно специалист. Согласно СНиП, ответственность в случае ЧП несет лицо, выполнявшее монтаж. Однако самостоятельно разрешается проводить другие работы — крепление труб, радиаторов и т.п.

Положительные особенности ЭПО-9,45/220В

Экономичные электрокотлы имеют множество преимуществ перед более мощным оборудованием. Например, они просты в эксплуатации, ведь имеют пульт управления. Это делает использование устройства безопасным и простым. Корпус котла отличается долговечностью, ведь в условиях завода его покрывают составом, который исключает образование коррозии и обеспечивает защиту компонентов, а также длительный срок службы самого агрегата. Такие экономичные электрокотлы можно использовать, не совершая дополнительных трат. Ведь вам не придется чистить дымоход, а также разгружать и загружать топливо.

Установка и обслуживание не сопровождаются сложностями: дымовую трубу монтировать не придется, как и бункер для угля, а также бак для топлива. При работе устройство бесшумно, а также экологически безопасно. Его работа не зависит от внешних факторов, а функционирование будет осуществляться на автоматической основе. В постоянном контроле нет необходимости, как и в помещении котельной.
