Электрический котел 220в: Котел электрический для отопления его устройство и преимущества использования

Чем обеспечиваются экономичность и надежность ионных отопительных приборов

Электродные котлы для частного дома в любом случае являются выгодным приобретением. Высокая экономичность в их работе складывается из совокупности нескольких показателей:

пониженная инерция нагрева;
единое повышение температуры всего объема теплоносителя;
построение двухтрубной системы закрытого типа;
использование автоматики для контроля температуры теплоносителя и окружающего воздуха в помещении;
простая конструкция с применением инновационных материалов;
высокая эффективность работы котла.

За счет чего еще происходит экономия в работе электрических приборов?

Виды электрокотлов для отопления дома

Есть несколько видов электрокотлов по принципу использования электричества и функционирования. Традиционные и всем привычные — ТЭНовые. Более инновационные и энергосберегающие — индукционные (вихревые) и ионные (электродные), они дороже, но стоимость окупается чрезвычайной экономичностью и КПД, который слабо или совсем не понижается со временем.

КПД всех электрокотлов одинаковое — 94–99 %, но некоторые типы более эффективные из-за организации конструкции и способа функционирования. А также со временем из-за накипи данная характеристика понижается на 10–20 % у ТЭНовых котлов, но это не характерно для индукционных и ионных изделий.

с ТЭНами;
ионные (нагрев электродами);
индукционные (вихревые).

ТЭНовые электрокотлы

Котлы для отопления с ТЭНами отнести к экономным можно только условно: разные модели могут иметь более эффективные нагревательные элементы, возможности программирования, настройки мощности.

Внутри прибора находится трубчатый электронагреватель — медная или из нержавейки трубка (внутри может быть песок или масло) с нитью накаливания (нихромовой). Принцип работы как у обычного кипятильника или калорифера: спираль внутри оболочки накаляется и передает тепло через трубку, в которой она заключена, воде, поступающей в камеру (колбу) с ТЭНом.

При выборе электроотопления для дома с особым акцентом на экономности агрегаты с ТЭНами не стоит серьезно рассматривать. Можно выбрать качественный аппарат с большим или меньшим объемом потребления энергии, но все равно он будет прожорливее индукционных и ионных котлов. С другой стороны, снижение затрат может в некоторой мере сравниваться, так как котел с ТЭНом дешевый в обслуживании.

Преимущества и недостатки ТЭНовых электрокотлов

Достоинства нагревателей для отопления с ТЭНами:

дешевый и удобный ремонт (корпус легко разбирается, детали заменяемые);
расширенный функционал: настройка мощности, программируемость, возможность подключения термостата;
обычно производится в моноблочном компактном корпусе (есть удобные настенные типоразмеры) готовым к работе, включающим группу безопасности, расширительную емкость, насос. Нет потребности отдельно покупать и монтировать указанные элементы, требуется только подключить аппарат к вводу и выводу системы отопления.

самый неэкономный тип электрокотлов, особенно, если используются два ТЭНа;
на ТЭНе образовывается накипь и налет, что требует периодической его чистки и замены. Твердая корка понижает КПД на 10–20 %. Данное утверждение спорное, так как вода системы отопления не склонная к интенсивному образованию накипи, но игнорировать его не стоит.

Индукционные котлы

Типы индукционных котлов для отопления дома (иногда их воспринимают как названия брендов):

ВИН — «вихревые индукционные нагреватели», более инновационные с ферромагнитным корпусом. Меньшего размера и дороже в 1.5–2 раза, чем SAV, но более эффективные;
SAV — принцип тот же, но позиционируются как менее продвинутые.

Второе отопления с вихревыми котлами — «инверторное». В состав изделия входит преобразователь тока из постоянного в переменный — «инвертор» (как у сварочных аппаратов).

Сразу после появления на рынке индукционные нагреватели для отопления позиционировались как самые продвинутые и эффективные, но опыт применения показал больше недостатков, чем ожидалось.

Принцип работы вихревых SAV и ВИН электрокотлов

Как работает индукционный SAV котел:

На металлическую катушку (индуктор) — стержень (его роль может выполнять сама труба с теплоносителем) с витками проволоки — подается переменный ток высокой частоты (от 50 Гц). Генерируется магнитное поле.
Полярность и вектор магнитного поля меняются с высокой частотой.
Предмет, расположенный близко к описанному явлению, пронизывается постоянно изменчивыми потоками магнитной индукции. Возникают вихревые токи Фуко, превращающие электрику в тепло, которое и нагревает воду.

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Система отопления с электрокотлом схема

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

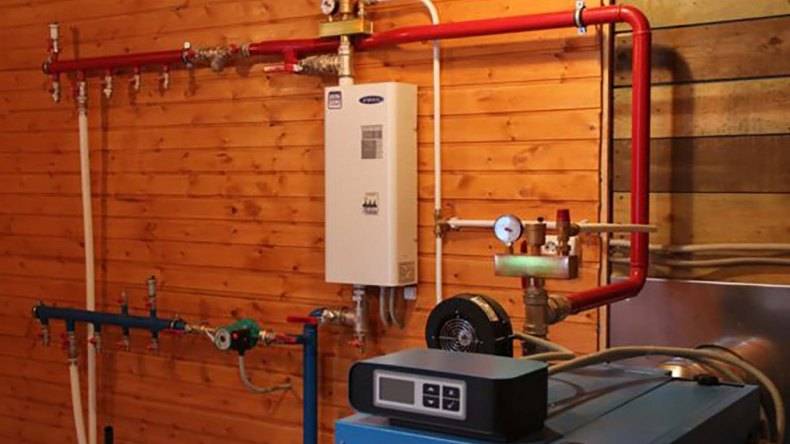

Как правильно установить электрокотёл в загородном доме

Подключение электрокотла к домашней системе отопления, осуществляется в согласии с правилами и требованиями, описанными в ПУЭ. Согласно действующему законодательству, ответственность за работоспособность и безопасность электрического оборудования, несет мастер, выполняющий настройки и хозяин дома.

Исходя из этого правила, владельцы жилого помещения, должны быть заинтересованы в грамотном подключении электрокотла. Монтажные работы выполняет квалифицированный электрик, имеющий соответствующий допуск, в согласии с нормами ПУЭ.

Требования для подключения электрокотла

Нормативы установки электрокотла, не являются такими же строгими, как для газового или твердотопливного котельного оборудования. Вместе с тем, те несколько правил, которые установлены, требуют неукоснительного соблюдения:

Электрокотел должен работать в автономном режиме. При подключении, устанавливают систему безопасности. Котел подсоединяют к электросети через автоматы и УЗО, устанавливают модуль GSM — оповещения.

Чем лучше заполнить систему отопления

Система водяного отопления в загородном доме с электрокотлом, требовательна к качеству теплоносителя. ТЭНовые агрегаты, используют нагреватель, чувствительный к агрессивной среде. В условиях отечественной эксплуатации, заменить ТЭН, придется уже через 5-6 лет интенсивной работы.

Некоторые европейские бренды, выпускают продукцию, специально предназначенную для использования в системе отопления антифриза. Применять незамерзающую жидкость в остальных моделях электрокотлов, категорически запрещается.

Электродные теплогенераторы, работают исключительно на специальном теплоносителе с высоким содержанием ионов. Необходимый состав, изготавливают посредством добавления соли в дистиллированную воду. Любой другой теплоноситель, для электродных котлов не подходит.

В процессе нагрева состава, происходит электролиз, побочный продукт которого – газ, поступающий в водяной контур. Если рабочее давление в системе отопления поднялось, требуется стравить газ из системы, воспользовавшись специальным клапаном сброса.

Плюсы и минусы электрокотла в индивидуальном доме

Автономное отопление, ставит потребителя перед серьезным выбором. Требуется подобрать агрегат с наибольшей целесообразностью применения. Если учесть, что стоимость электрического оборудования, находится в одной ценовой планке с твердотопливными и газовыми агрегатами, решение о выборе, действительно сложное.

Какие плюсы имеет приобретение электрокотла:

Расход электроэнергии электрокотлом для отопления частного дома, ставит электрокотлы, по экономичности в один ряд с жидкотопливными агрегатами. Затраты на электроэнергию, будут выше, чем при отоплении твердым топливом, приблизительно на 15-20%, но, при этом, электрическое оборудование, полностью автономно. Реальный расход электричества, указан в технической документации к котлу. Для дома в 100 м², затраты составят, приблизительно 700-800 кВт за отопительный сезон.

Отзывы об эксплуатации электрических котлов для обогрева частных домов, показывают, что установка электрокотла целесообразна в тех случаях, когда нет возможности установить газовое котельное оборудование, и существует острая необходимость в автоматизации обогрева здания.

Котел отопления с электродной схемой

В свое время электрические котлы подробного типа действия получили широкую рекламу, преподносились, как самый оптимальный способ применения электроэнергии для отопления жилья. Одновременно пошел поток не самых лучших отзывов об их работе. Где правда? Она, как это водится, где-то посередине.

Одна из моделей электродного котла

В основе принципа их работы лежит электрическая проводимость жидкости, обладающей определенными химико-физическими свойствами – электролита. Быстрая смена фаз ( 50 колебаний в секунду, т.е. 50 Гц) приводит к колебательным движениям ионов и быстрому разогреву теплоносителя.

Подобная схема работы придает таким котлам целый ряд преимуществ:

ваысокая скорость набора температуры, т.е. прибор обладает очень малой инертностью.
Безопасность — установка в принципе не сможет работать при отсуствии теплоносителя (например, при его утечке).
Подобным котлам полностью «безразличны» перепады напряжения в сети.
Себестоимость оборудования невысока.

Однако достоинства «смазываются» серьезными недостатками:

Автономная система отопления потребует очень точно выверенного химического состава теплоносителя, иначе все заявленные преимущества просто потеряют смысл.
Мощность обогрева крайне нестабильна – она напрямую зависит и от химического состава теплоносителя, и от его текущей температуры, значительно изменяющей проводимость электролита.
В свете двух перечисленных причин — очень большие сложности в точной регулировке или автоматизации процесса отопления.

Помимо этого, отзывы о подобной системе единодушны в том, что она требует частого (не мене раза в год) вызова специалиста для прочистки пластин теплообменника и корректировки химического состава электролита. И сам котел, и отопительные коммуникации, и радиаторы автономной системы быстро зарастают солями и нуждаются в профилактических работах. И еще один важный момент – непременный правильно оборудованный контур заземления – без него котел просто не станет работать.

Преимущества электрокотлов

К бесспорным преимуществам таких устройств можно отнести:

Вариабельность модификаций. Электрокотлы выпускаются мощностью от 2.0 кВт до 62 кВт, что достаточно для теплоснабжения квартир, коттеджа и даже промпредприятий.
Прекрасный внешний вид, что допускает установку их, практически, в любой комнате.
Высокий КПД. Кажется невероятным, но коэффициент полезного действия современных электрокотлов достигает 99%, и это считается наибольшим показателем в числе всех существующих сегодня источников теплоснабжения.
Безопасность. В данных теплогенераторах первичным энергоносителем выступает только электроэнергия, а следовательно не существует ядовитых выбросов. В связи, с чем они не могут нанести урон ни человеческому здоровью, ни окружающей среде.
Умное регулирование. Автоматические системы, вспомогательные модули, инновационное электронное оснащение — все это гарантирует легкость регулирования температуры и режимов отопления, используя для работы только электроэнергию.
Энергоэффективность и экономичность. Вопреки значительной критике электрокотлов для отопления дома, о якобы их неэкономности, современные агрегаты обладают ступенчатой регулировкой теплопроизводительности и гарантируют наибольшую экономию электрической энергии.
Экологическая безопасность. Вследствие отсутствия дымовых выбросов, нет потребности в лишних комнатах для обустройства котельных и укладки дымопроводов, обычной либо коаксиальной конструкции, что дает возможность сэкономить свои средства, как на строительных площадках, так и на монтажных работах.
Комфортные условия эксплуатации. Под этим подразумевается современный уровень обслуживания, включая управление на расстоянии по вайфай.
Продолжительный срок службы, легко монтируются, подключаются и обслуживаются и функционируют более 10 лет, при своевременном техническом обслуживании.
Стоимость. Цена их намного ниже, чем у агрегатов, работающих на твердом топливе или газе, что делает их приобретение действительно прибыльной инвестицией.

Бесспорно, что преимуществ у этих котлов на намного больше, чем недостатков. Тем не менее, они есть и самый большой из них — это зависимость от электроэнергии.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
теплогенератор нужно подбирать с минимальным запасом 20%;
если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

громкие звуки включения от срабатывания контактора или магнитного пускателя;
постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

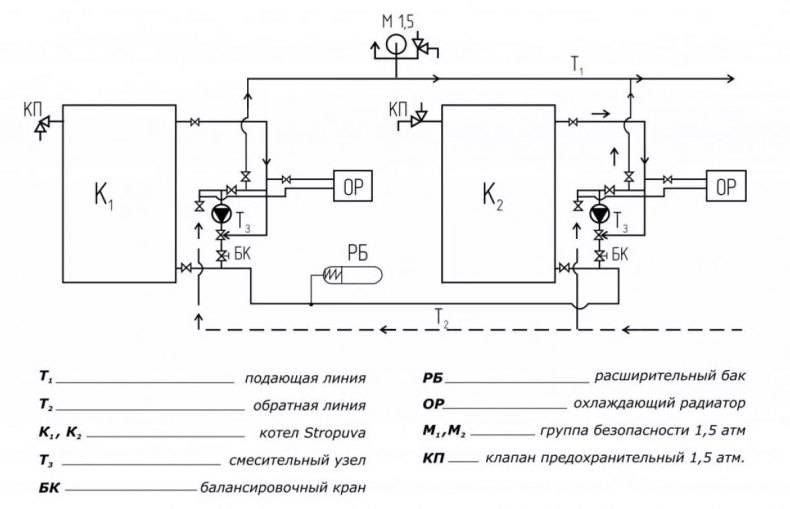

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью,
если предусмотрена обвязка с буферной емкостью,
если предстоит соединение с бойлером косвенного нагрева,
электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Выделенная мощность на участок

Иногда задают вопрос, зачем, собственно, вообще нужны эти маломощные электрические котлы, которые работают только от сети 220 вольт?

Оказывается, есть ситуации, когда только такой теплогенератор способен обогреть вашу дачу или загородный дом.

Например, в условиях СНТ редко когда выделяется требуемые и нужные по закону 15 кВт на участок. Их просто физически нет в тех сетях, которые подведены к дачным кооперативам, особенно к старым.

И вот в таких условиях на каждый дом в СНТ выделяется 2-3 кВт, редко когда 5кВт на участок. Получается, что, по большому счету, этого хватит только чтобы холодильник подключить да электрочайник завести.

Но, если есть необходимость поддерживать плюсовую температуру в дачном доме в отсутствие хозяев, можно установить электрокотел на 1, 2, 3 кВт и обогревать загородный дом площадью 20-30 квадратных метров.

Не бог весть что, но в таких условиях более чем достаточно. Тем более, если вы сове загородное жилище утеплили.

Так вот, любой котел, работающий от трехфазной сети, будет в таких условиях бесполезен. Вернее, его можно будет переделать в однофазный, подключив всего 1 ТЭН из трех.

А вот маленький котелок на 1-3 кВт вполне будет справляться со своей задачей, потребляя ток от сети 220 вольт.

Еще по этой теме на нашем сайте:

Электрический котел ЭВАН ЭПО ЭКОНОМ – обзор и отзывы владельцев Эти электрические котлы серии ЭКОНОМ, выпускаемые компанией ЗАО «ЭВАН», которая теперь перестала быть независимой, и куплена большим холдингом NIBE, вполне.

Какой выбрать электрический котел отопления для дома Выбирая электрический котел отопления для дома, нужно ответить себе всего лишь на три вопроса: какой площади будет дом, какая электрическая.

Лучший электрический котел для отопления частного дома — отзывы, расход, где купить На любой электрический котел для отопления частного дома отзывы могут быть как положительные, так и отрицательные. Еще ни разу в.

Чем отличается электрокотел

Специалисты считают электрокотел самым простым оборудованием для создания отопления. В процессе монтажа не придётся выполнять сложную работу.

Что ненужно монтировать с электрокотлом:

Не создаётся дымоход;
Не эксплуатируется приточно-вытяжная вентиляция;
Не используется специальное помещение для организации котельной.

Но как это возможно? Неужели без всего этого можно осуществить подключение электрокотла в частном доме? И что будет надёжно работать?

Да! Благодаря современным технологиям новейшие модели обладают элементами управления и узлами для эксплуатации: насос для принудительной циркуляции теплоносителя, расширительный бак, системы безопасности и другое оборудование.

Потому в случае сборки простой системы отопления для частного использование не требуется много места либо развитые коммуникации. Благодаря этому для процесса монтажа требуются незначительные знания, чтобы самостоятельно выполнить надёжное подключение.

Единственный плюс в этой ситуации можно увидеть в небольшой стоимости такой услуги. А за что брать большую оплату, когда это, может, сделать любой после небольшого ознакомления с процессом монтажа. Всё действительно очень просто.

Виды электрокотлов для обогрева частного дома

Современные электрические котлы отопления для частного дома, классифицируются по используемому принципу работы, зависящему от установленного нагревательного элемента. По внутреннему устройству, электрокотлы делятся на электродные, индукционные и ТЭНовые.

Котлы индукционного типа, в связи с особенностями работы: высокой интенсивностью шума, большими энергозатратами и габаритами, ограничены промышленным применением. Отопление загородного дома электрическим котлом, выполняют ТЭНовыми и электродными отопителями. У каждого электрокотла, есть свои особенности, влияющие на теплотехнические характеристики, экономичность и другие рабочие параметры.

Электродные электрокотлы

Конструкция электрокотла электродного типа, состоит из корпуса, нагревательного элемента и капсюля или емкости, в которую поступает теплоноситель. Электродный отопительный прибор, имеет лучший КПД, по сравнению с ТЭНовыми аналогами, благодаря уникальному принципу работы. Теплоноситель нагревается под прямым воздействием электрического поля.

В устройстве присутствует несколько электродов. При прохождении электричества, ионы, находящиеся в жидкости теплоносителя, начинают вибрировать с частотой 50 Герц. В результате вибрации, теплоноситель моментально нагревается и поступает в систему отопления.

Электродные электрокотлы, отличаются следующими характеристиками:

Особенности эксплуатации – электродные агрегаты выпускаются исключительно в одноконтурном исполнении. Для подключения к ГВС, устанавливают выносной бойлер косвенного нагрева. Электрокотел работает с определенным типом теплоносителя. Для эффективного нагрева, требуется, чтобы жидкость в системе отопления, содержала большой процент солей. При воздействии электричества на теплоноситель, выделяется электролизный газ, что потребует регулярно стравливать воздух из системы отопления.

Электродные энергосберегающие электрокотлы, стоят дешево и неприхотливы в процессе эксплуатации. На данный момент, выпускаются несколькими российскими компаниями.
