Жуковский газовый котел АОГВ и АГКВ: разновидности, особенности и технические характеристики

Устройство

Принцип работы котла АОГВ 23 построен на нагреве теплоносителя с помощью горелки атмосферного типа. Поступая в трубчатый теплообменник, жидкость получает максимальную температуру, после чего выводится в систему отопления.

Передвижение теплоносителя происходит под действием теплового движения нагретых слоев вверх, поэтому размещение всех трубопроводов надо планировать с определенным уклоном. Для настройки температуры на заданное значение установлен трехходовой кран, производящий подмешивание в нагретый теплоноситель некоторое количество более холодной обратки.

Естественная циркуляция нестабильна и неэффективна, поэтому многие владельцы устанавливают внешний циркуляционный насос, стабилизирующий работу системы.

Лучшие одноконтурные напольные газовые котлы

При организации системы обогрева без ГВС используют одноконтурные бытовые отопительные газовые котлы. Особенности – простая конструкция, высокий уровень надежности, безопасности, низкая цена. Выбор в пользу этой техники актуален при ограниченном бюджете или при желании использовать для подачи горячей воды бойлер косвенного нагрева, который подключается к одноконтурному котлу. В нашем ТОП 12 три модели этого типа, которые отличаются высоким КПД, простым обслуживанием.

Лемакс Газовик АОГВ-6

Российская компания «Лемакс» выпускает весь спектр отопительной техники. Модель Газовик АОГВ-6 рассчитана на обогрев небольшого дома, площадью 50-60 кв.м. По отзывам пользователем хорошо справляется с отоплением коттеджа до 100 кв.м. При изготовлении теплообменника используется термостойкая сталь, толщиной 2 мм, соответствующая по техническим параметрам европейским, американским стандартам и отечественному ГОСТу. Простая, эффективная камера открытого типа с инжекционной горелкой Polidoro обеспечивает экономичное потребление топлива.

Автоматика итальянской фирмы SIT гарантирует высокий уровень безопасности. Защиту от коррозии обеспечивают термостойкая эмаль и обработка ингибирующими составами. Площадь теплообменника увеличена, это помогло повысить КПД. Для задержки отводящих газов установлены турбулизаторы собственной конструкции.

Достоинства:

• Полная энергонезависимость;
• Защита от прерывания тяги;
• Универсальный дизайн в стиле минимализма;
• Легкосъемная верхняя панель;
• Удобное обслуживание.

Недостатки:

Не обнаружены.

Водяная рубашка окружает топочную камеру по всему периметру. Это гарантирует быстрый нагрев при минимальном расходовании топлива. Качество сварных швов водяной рубашки проверяется, что обеспечивает надежность работы оборудования.

Protherm Медведь 20 Klom

Разработан для систем с принудительной циркуляцией теплоносителя. Работает на магистральном и сжиженном газе. Инжекторная модулирующая горелка позволяет регулировать мощность, экономить на топливе. Трехсекционный теплообменник изготовлен из чугуна, отличается хорошей теплоотдачей. Камера сгорания открытая, а система электророзжига обеспечивает быстрый запуск.

Модель рассчитана на обогрев дома, площадью 150-180 кв.м. Хороший КПД помогает снизить затраты на теплоснабжение. Управление упрощает жидкокристаллический дисплей, информирующий об основных рабочих характеристиках, неисправностях. За безопасность отвечают датчики тяги, контроля пламени.

Достоинства:

• Низкое энергопотребление;
• Защита насоса от заклинивания;
• Небольшие размеры;
• Развитая сервисная служба;
• Автоматический перезапуск при отключении электричества;
• Простое подключение бойлера.

Недостатки:

Нужен источник бесперебойного питания со стабилизатором.

Baxi Slim 1.230 iN

Разработан для загородных коттеджей, площадью 220-240 кв.м. Этот газовый котел для отопления имеет систему непрерывной электронной модуляции пламени, плавный розжиг, горелку из нержавейки. Легко переоборудуется на газ в баллонах. Отличается устойчивой работой при нестабильном давлении в магистрали подачи топлива.

Первичный теплообменник из ударопрочного чугуна, регулировка температуры в двух диапазонах делает удобным для подключения «теплых полов». Все базовые рабочие параметры выводятся на большой дисплей. Автоматика поддерживает заданный режим не только в котле, но и в подключенном бойлере. Есть возможность подсоединения внешних датчиков.

Достоинства:

• Функция самодиагностики;
• Многоуровневая защита;
• Возможность дистанционного управления;
• Хороший циркуляционный насос;
• Эффектный дизайн.

Недостатки:

Энергозависимость.

Диапазон цен

Стоимость котла Жуковский АОГВ 23 зависит от конкретной модели и находится в пределах 20-24,4 тыс. руб. В эту цену не входит дымоход. При покупке следует сразу уточнить комплектацию агрегата, чтобы не пришлось в срочном порядке искать необходимые узлы.

Кроме того, дополнительные расходы возникнут на заключение гарантийного договора.

Этим действием пренебрегать не рекомендуется, так как впоследствии на ремонт можно потратить гораздо более высокую сумму.

ОБРАТИТЕ ВНИМАНИЕ!

Многие пользователи надеются на собственные навыки и знания, намереваясь ремонтировать котел самостоятельно. Необходимо помнить, что самовольные действия с газовым оборудованием могут повлечь за собой административную ответственность.

Чем отличается АГВ от АОГВ

Автономный отопительный газовый водонагреватель представляет собой 1-контурный независимый котел. Главное отличие от АГВ – прибор считается более надежным и безопасным в эксплуатации. Агрегат оснащен усовершенствованной автоматикой.

При достижении водой максимального значения температуры горелка переводится в режим минимального пламени, но не выключается полностью. Отдельное помещение для АОГВ также не потребуется, поскольку дымоход размером от 140 мм прокладывается через стену, воздух забирается снаружи

Важно только под трубой установить специальный мусоросборник для отходов, которые случайно попадают в канал

Врезка АОГВ в отопление

Профессиональная установка газового нагревателя в частном доме стоит примерно в 1,5 раза меньше средней стоимости котла. Любой агрегат может работать как в открытой, так и в закрытой системе отопления, при этом свойства энергонезависимости сохраняются в любом случае.

Стандартная установка с герметичным контуром – пояснение:

1. Теплоноситель поступает от нагревателя к батареям с обязательно установленными воздухоотводчиками;
2. На обратной трубе перед входом в котел врезается циркуляционный насос, перед ним врезается фильтр грубой очистки;
3. Расширительный бачок врезается в систему до насоса.

В системах отопления по открытому типу воздухоотводчиком служит собственно расширительный бачок, поэтому устанавливать клапана на всех радиаторах не обязательно. Бачок врезается в трубу подачи теплоносителя, над газовым котлом, в самой высокой точке трубопровода, также допускается врезать его в трубу обратки. В системах с естественной циркуляцией теплоносителя необходимо обеспечить требуемый уклон труб (2 0 на 10 метров погонных), чтобы жидкость не застаивалась в системе, а циркулировала свободно.

Схема подключения отопительного котла в доме

Принцип работы автономного газового водонагревателя

Давайте сначала разберемся, что это вообще такое – АГВ – и как оно работает, в чем особенности такого котла? Если разобраться, то данный газовый котел является обычным… самоваром. : главная его часть – это резервуар, изготовленной из оцинкованной стали толщиной в три миллиметра. В нем устанавливается теплообменник, который еще называют жаровой трубой, он подогревается теплом, исходящим из топочной камеры, где, собственно, и горит газ. Теплоноситель, уже подогретый теплообменником, отправляется в систему отопления, а все, что остается после сгорания, выводится наружу при помощи дымохода.

Все такого рода котлы оснащаются терморегуляторами, предназначенными для включения/отключения подачи топлива, перманентно поддерживая таким образом необходимую вам температуру. Теплая вода ввиду своих физических особенностей поднимается вверх к радиаторам, а после того, как остынет, возвращается обратно в нагревательный бак. Но это касается только систем с естественной циркуляцией воды, а в случае с циркуляцией принудительной ускорением воды «занимается» специальный электрический насос.

Также оно отключается. Если, к примеру, дымоход засорен.

А теперь вкратце об автоматике  в водонагревателях. Она достаточно простая и представлена электромагнитный клапаном, который устанавливается на газопроводе. И если не дай бог мембрану прорвет, то вода уйдет специальный слив и придется клапан полностью менять.

Особенности установки

Для установки котла нужно отдельное помещение Для монтажа техники ЖМЗ требуется отдельное помещение, размеры которого зависят от мощности оборудования и производительности. Если требуется установить двухконтурную модель, схема работы следующая:

1. К котлу подключают радиаторы, оснащенные вентиляционными отводами.
2. Перед котельным оборудованием устанавливают насосный агрегат, желательно подключать его к обратке.
3. По ходу движения рабочей жидкости перед насосом монтируют грязевик, использование этого приспособления обязательно.
4. До насоса ставят бак-накопитель.

В случае подключения одноконтурной модели система замыкается только на котле, обычно для нее требуется меньше места

При монтаже важно обустроить котельную, создать пожаробезопасные условия. После установки специалисты проводят тестовый запуск, наладочные работы

Если с самостоятельным подключением возникли проблемы, лучше обратиться в компанию, специализирующуюся на монтаже газового оборудования.

Технические характеристики

Несмотря на различия, большинство моделей Жуковского завода обладает схожими свойствами. Базовые параметры оборудования, производимого ЖМЗ:

• КПД – 80-86%.
• Используемое топливо – пропан или природный газ на выбор.
• Минимальное давление – 635 МПа, максимальное – 3258 МПа.
• Тепловая мощность (номинальный параметр) – 11630 Вт.
• Производительность – 10 кВт.
• Расход природного газа – 1,3 кубометра в час, сжиженного – около 0,4-0,86 кубометра в зависимости от модификации.
• Скорость розжига – до 60 секунд.
• Инжекционная горелка обеспечивает ускоренное включение и регулировку работы.
• Емкость бака – 30-33 л в зависимости от конкретной модели.

Прочие характеристики можно посмотреть в инструкции к требуемой модели.

Особенности конструкции и характеристика оборудования

Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.

Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.

Принцип работы АГВ

Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки.

Особенности использования газового котла отопления

Котел предназначенный для использования в системах с естественной циркуляцией

Приобретая жуковский напольный газовый котел, потребитель должен в первую очередь подготовить место для его установки. Оборудование монтируют в отдельном помещении с вентиляцией и дымоходной трубой для отвода продуктов сгорания газа. При этом дымоход для лучшей тяги должен выходить наружу на высоту над коньком дома не меньше 0, 5 метра. Кроме того, помещение оснащают отдельным выходом на улицу, форточкой и дверным проемом шириной не менее 0,8 м.

Помимо всего этого потребитель должен обратиться в местную организацию, обслуживающую газовые устройства, и заключить с ними договор на установку оборудования. После этого с договором и копией лицензии, разрешающей организации или физическому лицу производство монтажных работ газового оборудования, составить проект в местной газовой службе. Это занимает достаточно много времени, но без этого пользоваться газовым котлом отопления никто не разрешит.

Критерии выбора

Покупая котлы для частного дома, учитывают несколько аспектов:

1. Площадь отапливаемого помещения.
2. Возможные теплопотери (зависят от того, из каких материалов возведены стены здания, сделаны полы и перекрытия, окна и двери).
3. Мощность оборудования (необходимый показатель рассчитывается, исходя из 1 кВт на каждые 10 м² площади). Но если дом расположен в регионе с суровыми зимами или возведен из материалов с высокими теплопотерями, полученную цифру увеличивают на 25%.
4. Функциональные особенности котла.

АГВ выпускают разной мощности, но стандартно показателя хватает для отопления дома до 120 м². Для больших по площади строений покупают зарубежные автономные котлы. Дополнительно рассматривают в качестве альтернативного решения усовершенствованные приборы АОГВ или АКГВ.

Последний представляет собой комплексный водонагревательный аппарат. Это двухконтурные котлы, работающие независимо от электросети. Агрегаты обеспечивают отопление и горячее водоснабжение.

Однако специалисты считают, что в домах площадью 200 м² и больше такое оборудование устанавливать нецелесообразно, поскольку нельзя создать стабильную естественную тягу. Придется покупать дополнительно циркулярный насос, а к нему — ИБП и генератор, чтобы обеспечить работу. Подобные недостатки нивелируют преимущества, которые дает автономность котлов.

Рейтинг лучших производителей газовых котлов

От работы теплового оборудования зависит надежность и стабильность отопления частного дома или квартиры. Экономия при его подборе нецелесообразна.

Среди производителей, занимающихся выпуском котлов, популярностью у потребителей пользуются следующие бренды:

1. Buderus — компания немецкого происхождения, выпускающая надежные настенные и напольные модели. Имеются аппараты с чугунными теплообменниками. Среди линейки продуктов представлены устройства с открытой и закрытой горелкой.
2. Navien — корейский производитель, имеющий официальные представительства в России, США и других странах. Продукция славится неприхотливостью, малым уровнем шума, надежностью в эксплуатации. Котлы Navien выделяются низкими требованиями к давлению газа.
3. Bosch — компания из Германии славится надежностью своего оборудования. Производитель выпускает весь спектр газового оборудования для бытового назначения. Котлы выделяются повышенной безопасностью эксплуатации и удобным управлением.
4. Vaillant ­- немецкий бренд, популярный на рынке газового оборудования. Компания выпускает котлы с закрытой и открытой камерой сгорания с мощностью от 4 до 240 кВт. Изделия оснащены надежной системой безопасности, включающей в себя защиту от замерзания, перегрева и блокировки насоса. Имеется широкая сеть сервисных центров по всей России.
5. Viessmann — производитель, выпускающий надежную отопительную и водонагревательную технику. Линейка газовых котлов включает в себя одно- и двухконтурные модели для напольного и настенного монтажа. Аппараты выделяются экологичностью и низким уровнем шума. Имеется встроенная защита от скачков напряжения. Многие модели могут использовать в качестве топлива как природный, так и сжиженный газ.
6. Ariston — итальянский бренд, наряду с бытовой техникой, предлагающий газовое оборудование для отопления и горячего водоснабжения. Котлы славятся высоким КПД и низким энергопотреблением. Аппараты снабжены защитой от остановки насоса, модуляцией пламени, системой полуавтоматического розжига. Благодаря стильному дизайну, оборудование хорошо смотрится в интерьере.
7. Baxi — компания из Италия, занимающаяся выпуском водонагревательной и отопительной техники. В линейке продукции представлены конвекционные и конденсационные котлы разной мощности и конструктивного исполнения. Снабжаются хорошей системой обеспечения безопасной работы. Имеется режим модуляции пламени, способствующий снижению расхода топлива. Встроенная автоматика реагирует на изменение погодных условий.
8. Лемакс — российский бренд, выпускающий надежные недорогие установки с использованием комплектующих зарубежных производителей. Имеются модели для напольной и настенной установки. Аппараты адаптированы для российских условий: могут эксплуатироваться при низком давление газа, расширен диапазон напряжения. При изготовлении применяются композитные материалы. Широкая сеть сервисных центров позволяет быстро устранять возникающие неисправности.
9. ЖМЗ — продукция Жуковского машиностроительного завода популярна в бюджетном сегменте рынка. Аппараты обладают всем набором базовых функций, хорошо приспособлены для работы в российских условиях. Имеется контроль давления газа, энергонезависимый поджиг, реализована защита от перегрева. Используется автоматика немецкого производства. Устройства предназначены для работы на природном и сжиженном газе.
10. Нева — российская компания из Петербурга выпускает отопительное оборудование нескольких модификаций. Доступны котлы с одним и двумя контурами. Медный теплообменник отличается высокой эффективностью, устойчив к перепадам температур. Система безопасности включает в себя защиту от замерзания, перегрева, блокировки насоса. Функция автодиагностики позволяет быстро выявить неисправности в работе установки.

Выбрав котел, выпущенный одним из перечисленных выше производителей, можно быть уверенным в его продолжительной надежной работе.

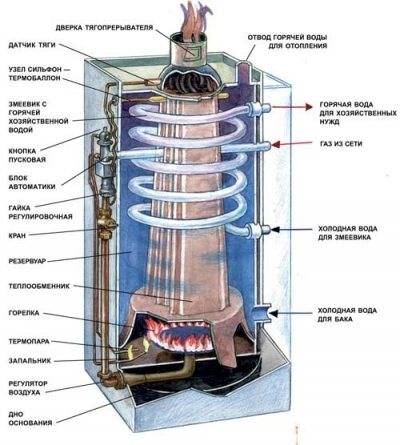

Устройство котла

Устройство жуковского котла Жуковский машиностроительный завод более 50 лет выпускает котельное оборудование для частных домов и дач. В ассортименте производителя представлены преимущественно напольные устройства, структура которых включает следующие компоненты:

• Защитный корпус. Он сделан из прочной, устойчивой к механическим воздействиям стали, защищен от коррозии.
• Емкость, куда попадает теплоноситель для последующего прогрева.
• Газовые горелки; всего их две – главная и запальная.
• Блок управления автоматикой.
• Дверца для обслуживания устройства.
• Каждый котел АОГВ Жуковский дополнительно оснащен змеевиком, который отвечает за нагрев проточной жидкости.
• Приспособление для прерывания тяги.
• Модели с наиболее богатой комплектацией оснащаются термометром.

В чем разница АГВ и АОГВ

Котлы АГВ из города Жуковского можно считать таким же техническим раритетом, как и автомобили УАЗ. Причем они схожи по надежности и неприхотливости в эксплуатации.

Первоначально выпускались газовые котлы АГВ-120 и АГВ-80. Цифра в аббревиатуре — это объем воды в литрах.Она характеризует мощность котла, что для рядового пользователя удобно, поскольку число совпадает с максимально возможной отапливаемой площадью.

Современные газовые котлы АОГВ (аббревиатура расшифровывается как «Агрегат Отопительный Газовый Водогрейный») — это более производительные устройства, мощность которых находится в пределах от 11,6 до 29 кВт. Цифра в их модельном индексе обозначает именно этот параметр, а для определения возможной отапливаемой площади ее надо умножить на 10. Их конструкция претерпела небольшие изменения. Например, жаровая труба сделана конусообразной и поделена на три секции (цифра 3 в индексе), что позволило повысить КПД устройства с 0,8 до 0,9. Кроме того, часть моделей оснащается дополнительным водяным контуром (водонагревателем), использующимся для горячего водоснабжения. О его наличии сообщает литера «К» в индексе — АКГВ.

Для удобства пользователей и расширения возможностей выбора, выпускаются котлы трех типов оснащения:

• Эконом — вся арматура и автоматика российского производства.
• Универсал — в наиболее ответственных узлах используется импортная автоматика.
• Комфорт — вся арматура и автоматические приборы итальянского производства.

Таблица. Технические характеристики котлов АОГВ, которые производит Жуковский машиностроительный завод

Характеристика	Модель
АОГВ-11,6-3	АОГВ-17,4-3	АОГВ-23,3-3	АОГВ-29-3
Мощность горелки (кВт)	11,6	17,4	23,3	29
Отапливаемая Smax (м2)	116	174	233	290
Топливо	Природный или сжиженный газ
Рабочее давление газа (Па)	1274 — природный2940 — сжиженный
КПД отопления (%)	86	88	88	89
Рабочее давление в котле (кПа)	100
Габариты (мм)	850×310×412	1050×420×480
Масса (кг)	30	49	52	55
Тип установки	Напольный
Диаметр газоотвода (мм)	117	135	140
Диаметр магистралей (газ-отопление) в дюймах	½ – ½	¾ – 2

В чем разница АГВ и АОГВ

Котлы АГВ из города Жуковского можно считать таким же техническим раритетом, как и автомобили УАЗ. Причем они схожи по надежности и неприхотливости в эксплуатации.

Первоначально выпускались газовые котлы АГВ-120 и АГВ-80. Цифра в аббревиатуре — это объем воды в литрах.Она характеризует мощность котла, что для рядового пользователя удобно, поскольку число совпадает с максимально возможной отапливаемой площадью.

Современные газовые котлы АОГВ (аббревиатура расшифровывается как «Агрегат Отопительный Газовый Водогрейный») — это более производительные устройства, мощность которых находится в пределах от 11,6 до 29 кВт. Цифра в их модельном индексе обозначает именно этот параметр, а для определения возможной отапливаемой площади ее надо умножить на 10. Их конструкция претерпела небольшие изменения. Например, жаровая труба сделана конусообразной и поделена на три секции (цифра 3 в индексе), что позволило повысить КПД устройства с 0,8 до 0,9. Кроме того, часть моделей оснащается дополнительным водяным контуром (водонагревателем), использующимся для горячего водоснабжения. О его наличии сообщает литера «К» в индексе — АКГВ.

Для удобства пользователей и расширения возможностей выбора, выпускаются котлы трех типов оснащения:

• Эконом — вся арматура и автоматика российского производства.
• Универсал — в наиболее ответственных узлах используется импортная автоматика.
• Комфорт — вся арматура и автоматические приборы итальянского производства.

Таблица. Технические характеристики котлов АОГВ, которые производит Жуковский машиностроительный завод

Характеристика	Модель
АОГВ-11,6-3	АОГВ-17,4-3	АОГВ-23,3-3	АОГВ-29-3
Мощность горелки (кВт)	11,6	17,4	23,3	29
Отапливаемая Smax (м 2 )	116	174	233	290
Топливо	Природный или сжиженный газ
Рабочее давление газа (Па)	1274 — природный2940 — сжиженный
КПД отопления (%)	86	88	88	89
Рабочее давление в котле (кПа)	100
Габариты (мм)	850×310×412	1050×420×480
Масса (кг)	30	49	52	55
Тип установки	Напольный
Диаметр газоотвода (мм)	117	135	140
Диаметр магистралей (газ-отопление) в дюймах	½ – ½	¾ – 2

Запальники и газовые горелки для котлов

Запальник и горелка — это одни из самых важных узлов, входящих в конструкцию котлов работающих на газу. Основное их назначение — пуск котла в работу и его нагрев.

Запальники для котлов работающих на газу

Запальник газового котла — это полая медная трубка, на одном конце которого размещается сопло, а на другом — фиксатор (отрезок трубы для соединений) для присоединения к блоку автоматики.

Предназначен запальник для пропуска газа через себя и непрерывного поддержания горящего факела для нагрева термопары и запуска основной горелки.

Замена запальника происходит в двоих вариациях:

• когда он забивается различным сором, присутствующим в природном или сжиженном газе
• при его механическом повреждении

Горелки для котлов АОГВ, АКГВ и КОВ-СГ

За всю историю выпуска Жуковских котлов АОГВ/АКГВ применялось 4-ре типа горелок. Их можно классифицировать по конструкции и материалам из которых они выполнены.

Самые первые котлы комплектовались чугунной круглой горелкой, напоминающей руль автомобиля. Потом был небольшой период, когда применялась стальная горелка производства города Санкт-Петербург. На современных котлах применяются два типа горелок — 7- и 13-сопловые из нержавеющей стали Итальянского производства фирмы Polidoro. Эти горелки входят в конструкцию всех газовых колов АОГВ/АКГВ выпускающихся на сегодняшний день на ОАО «ЖМЗ».

Самые мощные котлы 43, 50, 68 кВт серии КОВ-СГ комплектуются щелевой горелкой из нержавеющей стали, выпуск которых налажен на ОАО «ЖМЗ». Основное конструктивное преимущество горелок Polidoro — их возможность перевода на сжиженный газ путём замены сопел на самой горелке.

Основная задача горелки газового котла — обогревать бак теплообменника, а если быть точнее, — его части которая расположена снизу — огневой коробки.

Замена горелки делается, по большей части, по завершении её ресурса годности. Это можно определить по следующим признакам:

• неравномерная интенсивность горения факела (пламя пульсирует)
• горение факела не на всей плоскости горелки или за её пределами (через трещины)
• образование копоти

Чтобы правильно приобрести горелку для котла или запальник, важно знать, какой мощности и серии котёл, его месяц и год выпуска

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

Инструкция по запуску и по эксплуатации

Запуск котла производится после установки на ровную горизонтальную поверхность и подключения всех коммуникаций:

• Подача газа.
• Прямая и обратная линии системы отопления.

После установки следует заполнить систему теплоносителем. Контроль уровня заполнения производится с помощью сигнальной трубы. Розжиг котла производится с помощью узла пьезорозжига или зажженной спичкой (серия Эконом).

ВАЖНО!

Для запуска котла следует сначала проветрить помещение в течение 15 минут. После этого открыть газовый кран, включить ручку в положение «включен запальник» и утопить ее до упора. Выждать в таком положении 10-15 секунд, затем нажать кнопку пьезорозжига.

Когда появится пламя на запальнике, подождать еще 20-30 секунд, после чего отпустить ручку. Запальник должен продолжать гореть. После этого можно установить требуемую температуру теплоносителя.

В процессе эксплуатации от пользователя не требуется никаких специфических действий, кроме периодической очистки от пыли и сажи.

Один раз в год следует приглашать мастера для выполнения ТО. По всем проблемам надо обращаться в гарантийную или сервисную мастерскую.
