Обзор электрических котлов Эван

Содержание

1. Использованием погодозависимой автоматики. Такая система своевременно предупреждает котел о начавшемся потеплении, и тот успевает снизить мощность, не перегревая помещение.
2. Программированием. Модель с такой функцией, согласно настройкам пользователя, уменьшает теплопроизводительность, когда жильцы на работе или спят. В остальное время прибор выходит на нормальный режим.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Режим работы предлагает 9 вариантов эксплуатации:

1.«Комнатный» обычное поддержание выставленного температурного режима в помещении. Выставляется пользователем в соответствии с желаемым значением.

2. «Теплый пол» по сути, тот же режим “комнатный”, только выставляется для системы “теплых полов” и ограничивается значением нагрева не более +45ºС.

3. «Недельный» — хотите получить максимальную энергоэффективность? Этот режим для Вас!Удивительный режим позволяет запрограммировать комфортный уровень в помещении с ежедневным и почасовым изменением. Согласно предпочтениям и образу жизни, учитывая ваше отсутствие или вечернего отдыха.

Программировать можно как «Рабочие будни» так и режим «Выходного дня». Основываясь на календарь, электрокотел Эван EXPERT без участия пользователя определит, по какой на дворе день – рабочий или выходной и согласно ему будет следовать одному из подрежимов эксплуатации.

4. «Выходной день» — возможно вам дали премиальный отгул, а электрокотел Эксперт продолжает определять день как рабочий? Такое “безобразное” поведение робота недопустимо! Но не беда, одним нажатием вы сможете пейти на привычный уровень комфорта для праздничного дня! В этом случае, нет необходимости полностью менять недельный режим, достаточным будет того, что вы просто укажите время задать время, в течение которого электрокотлу стоит поменять свое представление о рабочем дне!

5. «Рабочий день» — обратная сторона медали, если шеф срочно вас вызвал сверхурочно поработать в ваш выходной день, просто отметьте это для Эван EXPERT — пусть экономит!.

6. «Эконом» с этим режимом наверное связано самое приятное! Конечно — отпуск! Ну не морозить же дом, когда вы уехали на пару недель в декабре в жаркий Тайланд! Отдыхайте спокойно, поддержание электрокотлом Эксперт, минимально допустимой температуры поможет Вам сэкономить электроэнергию и позволит направить высвободившиеся средства направить на интересные экскурсии!

7. «Вечеринка» — Возможно вы ждете гостей и у вас намечается неспешное чаепитие и чтение поэзии, чтобы у гостей не замерзли ноги лучше поддать жару! Ну а если, к вам на детский праздник ожидается ватага заводных проказников, тут уж благоразумнее убавить градус накала! Воспользуйтесь этим режимом для установки комфортного значения на определенное количество часов. После окончания мероприятия котел Эван вернется в обычный режим эксплуатации.

Защита от замерзания

8. «Выключен» вроде все понятно с этим режимом, выключаем, если нет необходимости в отоплении. Однако, если необходима поддержка гидравлической системы в рабочем состоянии, выставив подобный режим, мы обеспечим разовое включение насоса каждые 24 часа.

Насос, вращает рабочее колесо не более 5 минут. При этом нагревательные элементы подключаются если температура теплоносителя равна или падает ниже значения +8ºС. Таким образом обеспечивается защита от замерзания.

9. «Водонагрев» самый простой режим, при котором не учитываются датчики температуры. Превращая таким образом интеллектуальный электрокотел Эван EXPERT в обыкновенный стандартный электрический котел. В таком случае, Эксперт сменит ориентацию и будет ориентироваться на выработку необходимого количества тепловой энергии, основываясь на установленных показателях пользователя .

Особенности подключения электрических котлов

Даже для неспециалиста схема подключения электрического котла отопления понятна, поэтому монтаж устройствне составит сложностей. Чтобы понимать, каким образом производить монтаж, следует знать, с какими устройствами будет вестись работа и каково их назначение.

Так, при монтаже придется закрепить на стене (или на полу) сам котел, различные регуляторы, расширительный бак. В зависимости от целей, к котлу подводится один или несколько контуров магистрали. Также в зависимости от модели может потребоваться монтаж циркуляционного насоса и бойлерной установки.

Прежде чем приступить к монтажу, следует ознакомиться с таким документом, как схема подключения электрического котла отопления, которую производитель прилагает к пакету документов на агрегат. В соответствии с этим документом аппарат подключается к другим приборам отопительной сети.

Следует иметь в виду, что если мощность котла не превышает 3,5 кВт, его можно включать в розетку. В противном случае электромонтаж ведется напрямую от распределительной коробки.

Не следует забывать и о заземлении проводки.

Еще по этой теме на нашем сайте:

1. Газовые котлы Протерм Медведь 30 КЛОМ — технические характеристики и особенностиОтопительные котлы «Медведь» словацкого производителя Protherm совершенно независимы от электроэнергии, источником тепловой энергии выступает газовое топливо. Протерм Медведь 30 КЛОМ.

Электрический котел ЭВАН ЭПО ЭКОНОМ – обзор и отзывы владельцевЭти электрические котлы серии ЭКОНОМ, выпускаемые компанией ЗАО «ЭВАН», которая теперь перестала быть независимой, и куплена большим холдингом NIBE, вполне.

Твердотопливный котел КЧМ 5 — технические характеристики и отзывыКотлы КЧМ 5 выпускаются Кировским заводом, основанным еще в XVIIIвеке. За годы эксплуатации котел зарекомендовал себя как очень надежное и.

Отопительный газовый котел Данко — технические характеристики и отзывыПроизводителем котлов «Данко» является украинская компания ЧАО «Агроресурс». Помимо газовых котлов, компания производит ряд других отопительных устройств — твердотопливные и.

1 Buderus Logamax E213-14

Котел предназначен для подогрева помещений, не оснащенных газом. Он может быть использован в смешанных и накопительных системах отопления. Котел Buderus Logamax E213-14 легко устанавливать, подключать и настраивать. Он не требует отдельной комнаты для размещения. А благодаря бесшумной работе, отсутствию необходимости в дымоходе и малым габаритам возможна установка в жилых помещениях.

В комплекте идет циркуляционный насос и расширительный бак. Трехступенчатый насос контролирует движение воды в системе. Электронный блок управления позволяет легко настроить индивидуальный режим отопления. А встроенные датчики обеспечивают защиту котла от повреждений.

• Максимальная комплектация.
• Быстрый монтаж.
• Удобная конструкция.
• Простое обслуживание.

• Потенциально дорогое обслуживание.
• Нет возможности подключения теплых полов.

Режим работы предлагает 9 вариантов эксплуатации:

1.«Комнатный» обычное поддержание выставленного температурного режима в помещении. Выставляется пользователем в соответствии с желаемым значением.

2. «Теплый пол» по сути, тот же режим “комнатный”, только выставляется для системы “теплых полов” и ограничивается значением нагрева не более +45ºС.

3. «Недельный» — хотите получить максимальную энергоэффективность? Этот режим для Вас!Удивительный режим позволяет запрограммировать комфортный уровень в помещении с ежедневным и почасовым изменением. Согласно предпочтениям и образу жизни, учитывая ваше отсутствие или вечернего отдыха.

Программировать можно как «Рабочие будни» так и режим «Выходного дня». Основываясь на календарь, электрокотел Эван EXPERT без участия пользователя определит, по какой на дворе день – рабочий или выходной и согласно ему будет следовать одному из подрежимов эксплуатации.

4. «Выходной день» — возможно вам дали премиальный отгул, а электрокотел Эксперт продолжает определять день как рабочий? Такое “безобразное” поведение робота недопустимо! Но не беда, одним нажатием вы сможете пейти на привычный уровень комфорта для праздничного дня! В этом случае, нет необходимости полностью менять недельный режим, достаточным будет того, что вы просто укажите время задать время, в течение которого электрокотлу стоит поменять свое представление о рабочем дне!

5. «Рабочий день» — обратная сторона медали, если шеф срочно вас вызвал сверхурочно поработать в ваш выходной день, просто отметьте это для Эван EXPERT — пусть экономит!.

6. «Эконом» с этим режимом наверное связано самое приятное! Конечно — отпуск! Ну не морозить же дом, когда вы уехали на пару недель в декабре в жаркий Тайланд! Отдыхайте спокойно, поддержание электрокотлом Эксперт, минимально допустимой температуры поможет Вам сэкономить электроэнергию и позволит направить высвободившиеся средства направить на интересные экскурсии!

7. «Вечеринка» — Возможно вы ждете гостей и у вас намечается неспешное чаепитие и чтение поэзии, чтобы у гостей не замерзли ноги лучше поддать жару! Ну а если, к вам на детский праздник ожидается ватага заводных проказников, тут уж благоразумнее убавить градус накала! Воспользуйтесь этим режимом для установки комфортного значения на определенное количество часов. После окончания мероприятия котел Эван вернется в обычный режим эксплуатации.

Защита от замерзания

8. «Выключен» вроде все понятно с этим режимом, выключаем, если нет необходимости в отоплении. Однако, если необходима поддержка гидравлической системы в рабочем состоянии, выставив подобный режим, мы обеспечим разовое включение насоса каждые 24 часа.

Насос, вращает рабочее колесо не более 5 минут. При этом нагревательные элементы подключаются если температура теплоносителя равна или падает ниже значения +8ºС. Таким образом обеспечивается защита от замерзания.

9. «Водонагрев» самый простой режим, при котором не учитываются датчики температуры. Превращая таким образом интеллектуальный электрокотел Эван EXPERT в обыкновенный стандартный электрический котел. В таком случае, Эксперт сменит ориентацию и будет ориентироваться на выработку необходимого количества тепловой энергии, основываясь на установленных показателях пользователя.

EXPERT 7,5 ЭЛЕТРОКОТЕЛ ЭВАН

EXPERT 7,5 ЭЛЕКТРОКОТЕЛ ЭВАН

ЭВАН EXPERT – это электроотопительный котел нового поколения, обеспечивающий самое экономичное энергопотребление и самые комфортные условия подключения и эксплуатации.

Уникальный алгоритм нагрева, который использует прибор, основан на анализе уличной и комнатной температуры. Соответствующие датчики входят в комплект поставки. Постоянный мониторинг метеоусловий и мгновенная реакция на изменения как во внешней среде, так и внутри помещения, позволяют электрокотлу поддерживать заданные климатические параметры в помещении максимально точно с минимальным потреблением электроэнергии. Прибор сам выбирает требуемую температуру теплоносителя и необходимое число задействованных ступеней мощности. Вмешательства человека в процесс нагрева не требуется. Необходимо лишь установить желаемую температуру в помещении, для чего в котле предусмотрено несколько различных режимов, в том числе и режим недельного программирования, при помощи которого можно выставить температуру воздуха для каждого дня и часа недели.

ЭВАН EXPERT по комплектации представляет собой мини-котельную, в которой уже есть всё необходимое: встроенный циркуляционный насос, расширительный бак, воздухоотводчик. Многоступенчатая система защиты обеспечивается аварийным самовозвратным датчиком (защита от перегрева), предохранительным клапаном (защита от избыточного давления), автоматическим выключателем (защита от токов короткого замыкания). Благодаря контролю наличия фаз, при пропадании одной из фаз автоматика и органы управления котла переключаются на работу оставшейся. При этом автоматика учитывает излишнюю переработку силовых реле и ТЭНов на оставшихся фазах, и при восстановлении нормального питания равномерность расхода восстанавливается.

ЭВАН EXPERT может управлять работой косвенного бойлера ГВС (приобретается отдельно). Управление реализовано по принципу приоритета нагрева воды для водоснабжения. То есть, если температура воды в бойлере опускается ниже заданного значения, котел путем переключения трехходового клапана направляет поток теплоносителя в змеевик водонагревателя.

Ещё одна отличительная черта нового электрокотла – расширенные сервисные возможности. Сервисное меню ЭВАН EXPERT имеет уникальный режим отладки, при помощи которого можно проверить срабатывание каждого из органов управления.

Характеристики одноконтурных электрических котлов

Такие экономные электрические котлы прекрасно подходят для устройства в частных домах. Расход энергии в них нацелен исключительно на подогрев носителя тепла, поэтому и мощность их не отличается от заранее представленного производителем показателя.

Основными достоинствами таких котлов являются следующие:

• отличный показатель производительности. Теплоноситель в таком приборе нагревается очень быстро, а затрат энергии происходит меньше;
• удобный размер. Такие электрические котлы отопления – экономные или, напротив, очень мощные – предельно компактны;
• способность отапливать даже большое по площади сооружение, несмотря на свои небольшие размеры.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Рассмотрев модели отопительных аппаратов от разных производителей, можно сделать вывод, что больших отличий в их конструкции не имеется. Если же вам что-то непонятно, пишите мне!

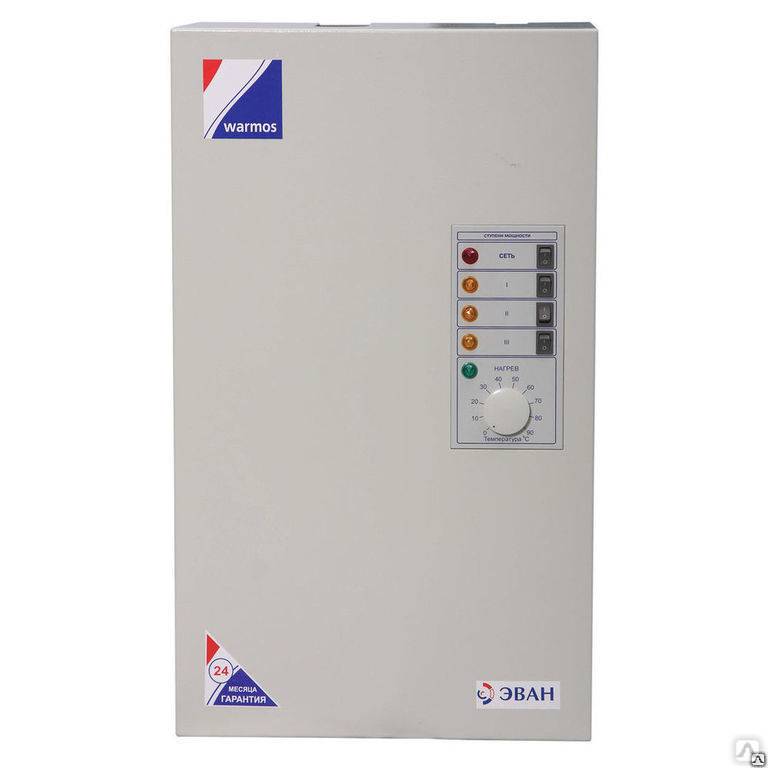

Серия котлов Warmos

Начиная с 2000 года началось производство электроотопительных котлов Warmos, которые подняли класс продукции на новый уровень. Простое комфортное управление сделало эту линейку популярной у потребителей, что стало толчком для совершенствования и появления новых моделей:

• Модельный ряд Warmos включает 5 марок котлов мощностью от 36 до 60 кВт для площадей от 360 до 600 м2. Относящийся к классу комфорт электрический котел эван имеет улучшенные технические характеристики. К ним относятся усиленная теплоизоляция корпуса, ротация ТЭНов, задержка включения ступеней, возможность ступенчатого изменения мощности.
• Линейка Warmos М мощностью от 7,5 до 30 кВт предназначена для площади 75-300 м2. Для этой марки характерно наличие циркуляционного насоса. Кроме стандартных термовыключателей, эти модели имеют датчик давления и реле протока, обеспечивающие дополнительную безопасность.

• Котлы Warmos RX мощностью от 3,75 до 30 кВт отапливают от 37 до 300 м2 и имеют высокий уровень энергоэффективности. Работают бесшумно и стабильно даже при повышенном или пониженном напряжении в сети, имеют циркуляционный насос. В качестве теплоносителя может безопасно использоваться антифриз. Работу можно контролировать с помощью понятного дисплея.
• Ряд котлов Warmos IV – последняя разработка этой серии. Диапазон мощности 3,75-30 кВт. Обновленный дизайн корпуса и светодиодный экран, оснащенный мембранной клавиатурой, отличают его от предшественников. Температура теплоносителя может задаваться с точностью до одного градуса в промежутке 5-85 °С. Благодаря электронной системе терморегулирования, автоматически определяется оптимальный режим потребления электроэнергии.
• Котлы Warmos QX относятся к классу люкс и имеют мощность от 7,5 до 27 кВт. Технические характеристики позволяют назвать такую модель миникотельной. В комплектацию входит циркуляционный насос, расширительный бак, автоматический воздухоотводчик и другие элементы безопасности, необходимые в закрытой системе отопления. Программатор предоставляет возможность выбирать температуру в зависимости от дня недели или времени суток. Он автоматически определяет причины неполадок и сообщает о них.

Дополнительное оборудование

На все электрокотлы эван, в частности моделей Warmos, может быть подключен модуль дистанционного управления одной из двух моделей. Wi-Fi Climate позволяет управлять температурой в помещении, выставлять режим работы или выключать отопление с любого устройства (компьютера, планшета, смартфона) посредством интернета.

Модуль GSM Climate имеет собственную SIM-карту, с помощью которой осуществляется передача данных между ним и телефоном владельца. Это позволяет управлять микроклиматом в помещении, находясь далеко от дома.

Информация об изменениях в работе котла или неполадках сразу поступает к владельцу котла, что дает возможность постоянного контроля за работой оборудования. Модуль может подключаться как при установке, так и к уже действующему котлу.

Степени мощности электрокотла Эван EXPERT

Наименование электрокотла	Мощность ступеней, кВт
I	II	III	IV	V	VI	VII	VIII	IX
EXPERT -7,5	0,83	1,67	2,5	3,33	4,17	5	5,83	6,67	7,5
EXPERT -9	1	2	3	4	5	6	7	8	9
EXPERT -12	1,33	2,67	4	5,33	6,67	8	9,33	10,67	12
EXPERT -15	1,67	3,33	5	6,67	8,33	10	11,67	13,33	15
EXPERT -18	2	4	6	8	10	12	14	16	18
EXPERT -21	2,33	4,67	7	9,33	11,67	14	16,33	18,67	21
EXPERT -22,5	2,5	5	7,5	10	12,5	15	17,5	20	22,5
EXPERT -24	2,67	5,33	8	10,67	13,33	16	18,67	21,33	24
EXPERT -27	3	6	9	12	15	18	21	24	27

Возможные неисправности электрокотла Эван EXPERT и их устранение приведены в таблице ниже:

Видео обзор: Электрокотел с интеллектом ЭВАН EXPERT смотрим видео.

Поиск решения

Что такое оптимальный выбор, золотая середина применительно к техническим устройствам? Основное значение слова optimus – наилучший. Для техники – это минимальные цены за лучшие характеристики. В области отопления с использованием электрооборудования такими показателями являются:

Назначение котла

• основной источник тепловой энергии;
• дополнительное устройство;
• только система отопления или выработка горячей воды для бытовых нужд.

Технологические и потребительские свойства

• надёжность конструкции;
• несложный монтаж;
• простота эксплуатации;
• безопасность;
• доверие к торговой марке и, соответственно, производителю.

Стоимость в полной комплектации

Большинство будущих домовладельцев не задумываются о дополнительном (резервном) источнике тепла. Ход мыслей вполне понятен:

• нежелание тратить деньги на котёл, который может никогда не понадобиться;
• абсолютная уверенность в качестве основного источника тепла;
• недопущение мыслей о возможных природных и технических катаклизмах;
• надежда на традиционное русское «авось пронесёт».

Реальность эксплуатации частных строений показала — радужные мысли о безотказности внешних и внутренних систем далеки от действительности:

• газовое оборудование нуждается в профилактических работах, поэтому существуют плановые перерывы на обследование;
• существует риск повреждения газопроводных магистралей;
• возможны нештатная работа твёрдотопливного котла, снижение экономичности, ускоренное сгорание топлива;
• тепловая мощность котлового оборудования может оказаться недостаточной.

На стадии проектирования дома и систем отопления необходимо учитывать фактор живучести системы теплообеспечения. Под этим термином понимается способность автономного устройства сохранять эксплуатационные свойства при возникновении:

• непредвиденных обстоятельств или внешних аварийных ситуаций;
• экстремальных погодных условий из-за резкого понижения температуры, обильных осадков, при сильном ветре и т.п.

Существует высокая вероятность того, что основное тепловое оборудование не сможет поддерживать необходимую температуру носителя. Возникает риск разморозки труб, нарушение циркуляции жидкости в коллекторах отопления. Результат плачевен – разрушение системы горячего водоснабжения, выход из строя котла.

Подстраховать от подобных отрицательных явлений призвана принудительная циркуляция теплоносителя с температурой не ниже +3°C. Это обеспечивается дополнительными нагревательными устройствами. Или, другими словами, резервным теплогенератором.

Главное требование к дополнительному источнику тепла – выработка энергии в диапазоне 78-91% от расчётных показателей тепловой мощности. Этот режим призван обеспечить теплом помещение при выходе из эксплуатации основного котла. То есть, при работе резервного оборудования допускается отключение главной системы горячего водообеспечения.

Большинство домов отапливаются при помощи котлов, работающих на природном газе, твёрдых или жидких видах топлива. Повышению надёжности системы отопления способствует установка электрического теплогенератора в качестве резервного (вспомогательного) устройства.

Необходимо учитывать еще один важный фактор – вопрос расходов на дополнительное оборудование:

• Во-первых, подбирается электрический котёл по мощности меньше, чем у основного источника тепла. Следовательно, стоимость резервного оборудования несколько ниже.
• Во-вторых, снижен функционал дополнительно теплового прибора. Следствие – снижение цены.
• В-третьих, возрастание нагрузки на общую систему электропитания будет иметь эпизодический характер. Увеличение цифр в счёте за оплату электроэнергии не столь значительно, чтобы заметно сказаться на кошельке потребителя.

Принимая решение о покупке резервного теплового оборудования, нельзя руководствоваться в выборе только ценовыми показателями. Необходима золотая середина — от технических параметров нового котла зависит возможность полноценной работоспособности при возникновении экстремальных ситуаций:

• Поддержание теплового режима в системе горячего водообеспечения.
• Безопасность эксплуатации.
• Несложный монтаж и простота применения.

Котлы VIP класса

• Электроотопительный котел Pikkuwatti мощностью 13 кВт рассчитан для отопления домов или квартир до 130 м2, имеющих радиаторы или водяной теплый пол. Может использоваться в качестве дополнительного или резервного источника отопления. Работает полностью автоматически, контролируя температуру наружного воздуха и нагруженность электросети. Имеет встроенный насос и расширительный бак на 12 литров.
• Котел для системы гибридного отопления и горячего водоснабжения Ecowatti приспособлен для работы с солнечным коллектором и тепловым насосом. Автоматика запускает электрический нагрев в случае недостаточного количества энергии от внешних источников. В систему входит два независимых бака – буферный для внешнего источника и бак для горячего водоснабжения. Уникальные технические характеристики делают отопительную систему максимально экологичной и полностью автоматизированной.
• Двухконтурный котел Tehowatti выпускается мощностью 13 и 21 кВт (на 130 и 210 м2). Экономный расход электроэнергии обеспечивается благодаря полностью автоматической работе в зависимости от температуры наружного воздуха. При наличии ночного тарифа нагрев воды для горячего водоснабжения осуществляется ночью. Котел изготовлен из материалов высокого качества и имеет компактные размеры.
• Котел Fil B обеспечит теплом и горячей водой здание площадью от 315 до 1050 м2 любой этажности. Диапазон мощности от 31,5 до 105 кВт. Безопасное экономичное оборудование с возможностью дистанционного управления.
• Отопительные котлы Fil SPL для объектов от 315 до 16000 м2 оборудованы многофункциональной автоматикой, которая обеспечивает безопасное и экономичное функционирование.

Кроме этих моделей выпускаются котлы серии ЭПО промышленного назначения для крупных объектов. Компания Эван выпускает широкий ассортимент электроотопительного оборудования с большим диапазоном мощности для отопления частных домов, дач, а также промышленных объектов и многоэтажных зданий. Наиболее популярны агрегаты модельного ряда Warmos, технические характеристики которых обеспечивают оптимальное соотношение цена – качество.

Источник

Достоинства ЭВАН NEXT

Правильная компоновка, грамотное конструирование и качественные материалы придали электрокотлу ряд существенных потребительских качеств:

• Возможность использования в качестве основного отопительного оборудования, если нет альтернативных решений.
• Применение в жилых, общегражданских и промышленных зданиях.
• Агрегат бесшумен. Это обеспечивается использованием специальных силовых реле взамен электромагнитных контакторов.
• Занимает мало места, поэтому с расположением и монтажом не возникает особых трудностей.
• Прибор лёгок – масса, в зависимости от комплектации, составляет 8–9 кг.

Что говорят потребители?

Так ли хороши в эксплуатации аппараты компании Эван? Чтобы узнать насколько их качество соответствует заявленному производителем, стоит внимательно познакомиться с мнением тех, кто уже успел приобрести их и эксплуатирует в домашних или производственных помещениях.

Итак, отзывы электрические котлы отопления марки Эван имеют различные. Многие потребители в принципе довольны работой отопительного оборудования. Они отмечают их бесшумную работу, простоту регулировки и обслуживания, высокий КПД.

Однако есть и такие, которые сетуют на недоработки в системе автоматики, непродолжительный срок ее работы.

Конечно, такие отзывы на котел Эван его несколько дискредитируют, но все ли они являются недочетами производителя – чаще всего нет. Любое отопительное оборудование должно устанавливаться с учетом определенных нюансов, несоблюдение которых, как правило, и приводит к поломкам и аварийным ситуациям в работе аппарата. Что затем в отзывах зачастую выдается как недоработки компании.

Не глядя на все негативные моменты, стоит отметить, что оборудование компании имеет хорошее качество и доступные для большого числа потребителей цены

Поэтому, выбирая котел для отопления собственного дома, стоит обратить внимание на продукцию компании Эван

Замена ТЭНа

Замена ТЭНа и других элементов, а также, диагностика для установления причины неисправности,- проводится пассивным способом при отключенном электрооборудовании от внешнего источника переменного напряжения.

Самостоятельно такой вопрос не решается если Вы не являетесь электриком и работы такие выполняются соответственно при наличии знаний нормативных документов группы допуска по электробезопасности.

Так какая необходимость в этих подробностях? — Спросите Вы, если в том или ином случае неисправности, можно вызвать непосредственно самого электрика.

Ну скажем так,- знания по электрике и электротехнике лишними для Вас не будут.

Подключение электрического котла

Рассмотрим подключение электрического котла ЭВАН С1-30 к четырехпроводной трехфазной сети с нулевым проводом.

Пятый проводник РЕ в схеме рис.1 является заземляющим и соединен с корпусом электрического котла ЭВАН С1-30. Читаем схему соединений:

В электрическом котле установлены так называемые шины, сетевой кабель со штепсельной вилкой соединен с шинами N, А, В, С . От шин, три фазы А, В, С имеют разветвление. Одно ответвление фаз А, В, С подключены к первым контактам ТЭНов двух блоков.

Второе ответвление от этих же четырех шин, через пускатель соединены ко вторым контактам ТЭНов двух блоков.

Здесь следует учитывать, что для каждого отдельного блока с ТЭНами, каждый отдельный ТЭН подключен с фазными проводами следующим образом:

Фаза А и нулевой провод N от шин подключены к пульту управления. В своем сочетании, пульт управления подключен к напряжению 220 В, проводники от пульта управления соединены:

• с насосом;
• с датчиком температуры воздуха;
• с датчиком терморегулятора;
• с термовыключателем с самовозвратом.

Пульт управления состоит из элементов электроники, которые в схеме не указаны.

Для элементов электроники проведение диагностики изложены в этом блоге.

После проведения ремонта по замене той или иной детали по электрике:

• блока с ТЭНами;
• термовыключателя с самовозвратом

и других деталей состоящих в электрической цепи, необходимо, перед подключением электрического котла к внешнему источнику переменного напряжения,- проверить электрическую схему котла на сопротивление. Диагностика сопротивления в электрической цепи данной схемы проводится либо прибором омметр либо прибором мультиметр с соответствующей функцией.

Если в результате измерения сопротивления прибор будет указывать на нулевое значение,- в этом примере следует пересмотреть выполненные Вами соединения. Показатель нулевого числа сопротивления указывает на КЗ короткое замыкание в электрической цепи.

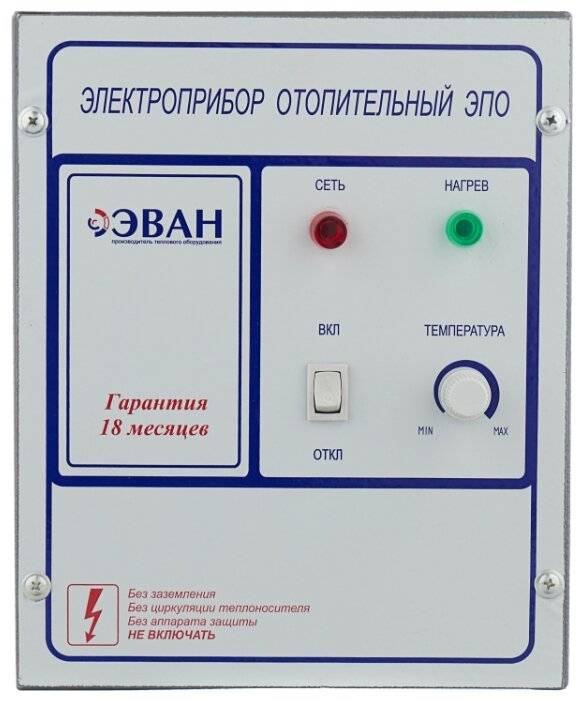

Рассмотрим следующую электрическую схему для двух типов котлов ЭПО-7,5 и ЭПО-9,45. Приведенная электрическая схема рис.2 идентична и различие здесь составляет лишь в мощности электрических котлов. Прослеживаем схему соединений:

Данные типы электрических котлов подключаются к двухпроводной однофазной сети. Провод заземления РЕ соединен с блоком ТЭНов и с корпусом электрического котла. Фазный провод от фазной шины в этой схеме имеет разветвление, один провод с фазным потенциалом поступает на пульт управления и с пульта управления соединен к первым контактам ТЭНов,

Технические особенности котлов

Ассортиментная линейка котлов представлена сериями:

Серия «Стандарт» представлена моделями «Эконом» и «Стандарт». Все котлы стандартной категории характеризуются возможностью плавной регулировки температуры теплоносителя, снабжены входом для подсоединения циркуляционного насоса. Конструкция этих котлов предельно проста и представляет собой металлический цилиндр, в нижней части которого расположен ТЭН, а в верхней — датчик регулятора температуры.

Линейка этой серии богата на модели различной мощности — от 2,5 кВт до 30 кВт. Для отопления больших площадей требуется дополнительная установка циркуляционного насоса и расширительного бака. Обычно используются, как электро котлы для дома и небольшого офиса.

Аппараты этой категории отличаются оснащенностью — так, в зависимости от мощности, модели содержат определенное число нагревательных элементов, разъемы для подсоединения комнатных термодатчиков.

Электрокотлы «Эван» технические характеристики в этой серии имеют различные, в зависимости от наличия или отсутствия трехступенчатого переключателя, встроенного циркуляционного насоса, электронного блока управления. Соответственно, более дорогие модели имеют все три механизма, в то время как экономичные модели снабжены только трехступенчатым переключателем мощности. Диапазон мощности котлов — от 3,5 кВт до 30 кВт. Используются как электро котлы для дома, офиса, складов.

Котлы этой серии имеют очень высокие мощностные характеристики — так, модельный ряд представлен агрегатами с теплопроизводительностью от 36 кВт до 480 кВт. Котлы имеют (не во всех моделях) четырехступенчатую регулировку мощности, защиту от короткого замыкания, несоответствующего давления, перегрева и перегрузки.

6 Protherm Скат 18 КR 13

Электрический одноконтурный котел, предназначенный для обогрева помещений площадью 180 м2. Теплообменник из нержавеющей стали увеличит срок эксплуатации котла. К нему можно подключить бойлер. Регулировка мощности позволяет плавно изменять степень нагрева носителя в системе.

Котел Protherm Скат 18 КR 13 имеет простое и удобное управление. А при использовании комнатных регуляторов оно станет еще проще, а главное экономичнее. Безопасную работу обеспечивает автоматика для предохранения от перегрева теплоносителя и превышения давления в котле. Нагрев воды в системе происходит ступенчато, что позволяет использовать минимальное количество электроэнергии.

• Ступенчатый нагрев теплоносителя.
• Экономичное потребление электроэнергии.
• Возможность автодиагностики.
• Защита от замерзания.

Преимущества и недостатки ↑

«Обрий» и «Днипро» украинцы любят за доступность, жители государств СНГ не жалуют за дороговизну, «виновниками» которой являются таможенные наценки. Все отмечают приличные технические характеристики, удобное расположение датчиков, простую конструкцию, особенно ценную в моменты ремонта, сборки-демонтажа.

ПРОФЕССИОНАЛЫ ДРУЖНО РЕКОМЕНДУЮТ СЛЕДОВАТЬ СОВЕТАМ, КОТОРЫЕ ДАЕТ ИНСТРУКЦИЯ: УСТАНАВЛИВАТЬ АВТОМАТ ЗАЩИТЫ, ЗАЛИВАТЬ ТОЛЬКО ЗАВОДСКОЙ ЭЛЕКТРОЛИТ, ВЫЗЫВАТЬ ДЛЯ ОБСЛУЖИВАНИЯ СПЕЦИАЛИСТА ИЗ СЕРВИСА.

Электродные устройства не только выгодны в эксплуатации, но и обходятся заметно дешевле стандартных ТЭНовых, стоимость которых колеблется от 9 до 40 тыс. руб. и продвинутых индукционных, за которые просят от 25 тыс. до 1,5 млн. руб. Обобщенные цифры:
