Шаровые краны для водопровода: виды, характеристики

Отличия крана от задвижки

Краны и задвижки характеризуются высокой герметичностью, обе конструкции подходят для труб с высоким давлением.

Задвижка является запорным механизмом, предполагающим перекрытие водяного потока посредством перегородки. Запор позволяет не только блокировать поток, но также регулировать его интенсивность. Перегородка изготавливается в виде листа, доски или клина. Некоторые конструкции предусматривают наличие двух или нескольких перегородок, которые раздвигаются для подачи воды.

Главными отличиями двух типов конструкций являются:

  1. Наличие перекрывающего элемента у задвижки, который движется перпендикулярно потоку вверх или вниз, либо из стороны в сторону. У крана главным элементом является затвор, в котором проделан канал. Затвор может вращаться вокруг своей оси. При размещении канала под небольшим углом или параллельно потоку увеличивается интенсивность подачи жидкости, а при перпендикулярном размещении поток воды блокируется.
  2. Частое использование задвижки приводит к быстрому износу устройства. Кран отличается более высокой износоустойчивостью.
  3. Для размещения двигающейся части перегородки возникает необходимость дополнительного пространства вне сечения трубопровода. При установке крана место требуется только для регулировочных элементов.
  4. Задвижка применяется в качестве запорного элемента. Кран используется для регулировки интенсивности.

Задвижка для воды используется как затворный механизм.

Задвижки не используются в качестве элементов бытовых моделей.

Принцип работы

Механизм водопроводного крана основан на следующем:

  1. На шпинделе, расположенном вертикально, крепится вентиль.
  2. Нижняя часть вала движется внутри гайки. На конце шпинделя находится золотник, который состоит из диска и прокладки, которая крепится кнопкой или гайкой. Наружная часть вкручивается в корпус гайкой.
  3. При закрытии крана шпиндель ввинчивается. Прокладка опускается на седло, блокирует жидкость.
  4. Еще одной преградой для водяного потока является втулка в верхней части шпинделя. На ней расположены резиновые сальники, обеспечивающие гидроизоляцию.

Кран-буксы из керамики имеют полуоборотный механизм. Керамические пластины с отверстиями плотно прижаты, одна из них является неподвижной. При открытии одна из пластин начинает вращаться, жидкость поступает в момент совпадения отверстий. Данная технология считается более надежной.

Набор смесителей для воды.

Разновидности

Шаровые краны постепенно вытесняют другие распространенные виды: задвижные, конические и цилиндрические. Их основой является шар, который используется в качестве запорного элемента. Во время поворота контакт подвижного элемента с уплотнителями муфты остается неизменным. Пропускается вода благодаря тому, что внутри шара высверлено отверстие. Используются такие краны в бытовых системах отопления и водоснабжения.

Существует несколько видов шаровых кранов:

  • приварной;
  • фланцевый;
  • полипропиленовый;
  • муфтовый;
  • муфтовый полнопроходный.

Приварные и фланцевые

Приварные вентили закрепляются при помощи сварки, в результате чего невозможно выполнить их демонтаж. Фланцевые используются в трубах широкого диаметра. При их установке ставятся дополнительные прокладки для уплотнения места стыка. Благодаря высокой герметичности и поддержке работы с высоким давлением они используются в газопроводах и нефтепроводах. Широко их применение также и в системе городского водоснабжения.

Полипропиленовые

Полипропиленовые вентили изготавливаются из полиэтилена и полипропилена. Широко их применение в агрессивных средах, где металлические элементы конструкции очень быстро деградируют. От горячей воды они подвергаются деформации, поэтому в системах отопления стараются их не использовать. В бытовых условиях еще используются вентили, выполненные из полипропилена с металлическим запорным элементом.

При монтаже они сразу привариваются к пластиковой трубе. Получается такой гибридный вариант: полипропиленовый, приварной. Их уже можно использовать и в системах отопления. Такие вентили получили широкую известность относительно недавно, благодаря повсеместной установке систем отопления и водоснабжения из полипропилена.

Муфтовые

Муфтовые краны используются для узких труб. Диаметр их не превышает 2 дюйма. Будучи компактными, они располагаются в самых разных системах водоснабжения. Муфтовый кран больше всего распространен в бытовых конструкциях. Для перекрытия потока воды достаточно просто повернуть ручку вентиля. В промышленных установках их изготавливают из стали. Для домашних нужд подходит более экономичный материал: латунь. Какой бы ни был выбран вариант реализации, ключевые плюсы, связанные с использованием шарового элемента, остаются для них общими:

  • высокая надежность;
  • легкость в эксплуатации;
  • стойкость к ржавчине;
  • герметичность;
  • простота при установке.

Полнопроходный вариант муфтового крана позволяет избежать узких мест при прохождении потока воды. Конструктивно он шире и отверстие в шаре соответствует внутреннему диаметру трубы. Стоит он дороже и весит больше.

Выбираем шаровой кран

Для установки на входном участке водопровода крайне желательно использовать самые надёжные модели шаровых кранов. Разница в цене между «средненьким» и «хорошим» краном невелика, всего 200–300 руб. а последствия выхода крана из строя могут быть куда более затратными. Например, были случаи, когда китайские краны просто лопались, не выдерживая нагрузок. Поэтому лучше перестраховаться и приобрести этот элемент оборудования у известных итальянских или немецких производителей, например Bugatti, FAR, Oventrop. Покупать желательно у авторизованных дилеров (обычно их координаты есть на сайте российского представительства компании), так как подделки очень распространены.

Выбирая кран, необходимо знать:

  1. материал внутридомовых труб. Сегодня это могут быть металлические, полимерные и металлопластиковые трубы;
  2. диаметр водопроводной трубы. У металлических труб он составляет обычно ½ дюйма, реже ¾ дюйма или 1 дюйм. У пластиковых и металлопластиковых труб могут быть свои диаметры, например 16, 20, 26, 32 мм;
  3. тип резьбы (внешняя или внутренняя).

Для удобства пользователя имеет значение и конструкция поворотной рукоятки. Консольная ручка требует меньших усилий при повороте, но её не всегда можно установить в ограниченном пространстве; для такой ситуации лучше выбирать краны с рукояткой-бабочкой.

Кран со сгоном (американка). Его конструкция дополнена так называемым полусгоном — разъёмным соединением с муфтой и накидной гайкой. Сгоны используются для стыковки металлических водопроводных труб.

Кран для подключения стиральной машины и другой бытовой техники. Это могут быть как шаровые, так и вентильные краны, конструкция которых делает наиболее удобным подключение устройств. Например, угловые краны, краны-тройники, краны со штуцером для подключения гибкого шланга, краны со встроенным фильтром механической очистки воды и др.

Кран шаровой Equation угловой для подключения сантехнических устройств, резьба наружная-наружная, ½ × ¾ дюйма (231 руб.). Фото: Leroy Merlin

Кран шаровой Bugatti усиленный, со сгоном, ¾ дюйма (американка), материал корпуса — кованая латунь CW617N, резьба наружная-внутренняя, ручка-бабочка. Рабочий диапазон температур от –20 до +120 °С, давление воды до 490 атм (585 руб.). Фото: Leroy Merlin

Кран шаровой Equation, 1 дюйм, резьба наружная-наружная, ручка-бабочка (545 руб.). Фото: Leroy Merlin

Вентиль для воды «БАЗ», 1 дюйм, материал корпуса — латунь, резьба внутренняя-внутренняя. Рассчитан на температуру воды до 200 °С и давление до 16 атм (385 руб.). Фото: Leroy Merlin

Арматура Royal Thermo. Кран шаровой, серия Optimal, ½ дюйма, ручка-рычаг. Фото: Royal Thermo

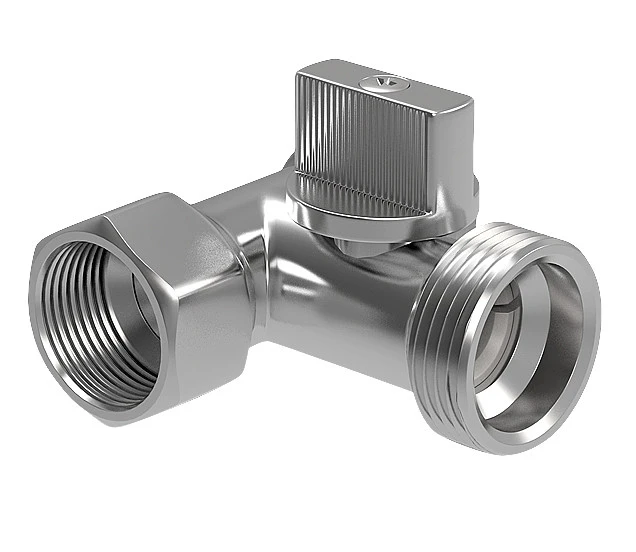

Кран шаровой угловой Optimal для подключения сантехнических приборов, ½ × ¾ дюйма. Фото: Royal Thermo

Кран шаровой, серия Expert, ½ дюйма, ручка-бабочка. Фото: Royal Thermo

Тройник Expert для подключения стиральной машины, ½ × ¾ × ½ дюйма. Фото: Royal Thermo

Кран шаровой Equation со штуцером для гибких шлангов или набора воды, ¾ дюйма, ручка-рычаг (315 руб.). Фото: Leroy Merlin

Кран запорно-дренажный Valtec для слива жидкости из водопроводных и отопительных систем, никелированная латунь (254 руб.). Фото: Leroy Merlin

Вентильные краны стоит применять там, где есть необходимость регулировки скорости потока. Кроме того, их целесообразнее использовать на улице, например в приусадебном хозяйстве или в точке входа летнего водопровода в дом. При необходимости перекрывать воду на зиму выбор вентильного крана более предпочтителен в силу особенностей конструкции шарового затвора (в шаровых кранах всегда остаётся вода, которая может замёрзнуть). При обычных условиях использования выбор между этими типами продиктован предпочтением клиента. К примеру, существует категория людей, предпочитающих менять прокладки, вместо того чтобы менять вышедший из строя шаровой кран. Стандартный бытовой кран, шаровой или вентильный, рассчитан на использование при нагрузках до 40 атм. Для тяжёлых условий эксплуатации, например при высокой температуре или жёсткой воде, такие производители, как Bugatti, предлагают линейку кранов с никелированным покрытием латунного корпуса, что обеспечивает им дополнительную защиту от  коррозии.

Александр Красавин

Эксперт категории «Водоснабжение» сети гипермаркетов «Леруа Мерлен»

Разновидности вентилей

В зависимости от конструктивных характеристик шаровые вентили бывают нескольких типов.

  • Прямоточные. Основным характерным признаком являются низкие гидропотери. В большинстве своем монтируются для регулирования подачи жидкой среды в отопительные системы.
  • Проходные. Газовые проходные вентиля и вентиля для жидкой среды монтируются на прямой участок трубы и предназначаются для полного прекращения подачи поступающей среды.
  • Угловые. Установка угловых устройств производится на изгиб трубопроводной системы. Функцией вентилей является блокирование (отсечение) поступающего потока.
  • Трехходовые либо смесительные. Монтируются на системы при потребности в смешивании двух потоков входящей жидкой среды, имеющих разную температуру.

Монтаж и эксплуатация кранов

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям. Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика.
Производится плотная намотка резьбового уплонителя.
Накручивается новое, подходящее по размеру запорное устройство

Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой

Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или «бабочка» имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка

В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца. Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении «закрыто», а на горизонтальных — «открыто»

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно. Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свериться с планом и определить, сколько проходных и поворотных штук потребуется (+)

Что это такое и для чего он нужен

Это трубопроводная арматура из поливинилхлорида, предназначенная для управления потоком жидкости в трубе.

Назначение и область применения

Запорно-регулирующая арматура из поливинилхлорида используется в слабонапорных системах транспортировки воды, слабокислых и слабощелочных сред в промышленности; системах неагрессивной бытовой и ливневой канализации.

Арматуру из поливинилхлорида используют для транспортировки холодных сред; при высоких температурах ПВХ не используют. Область применения – в промышленности, общественных зданиях, коммунальных системах, в быту.

Характеристики

Краны характеризуются тем, что перекрывают сечение трубопровода при повороте рукоятки на 90°. Из ПВХ выпускают краны для труб с условным (проходным) диаметром от 65 до 110 мм. Гораздо реже применяются модели с диаметрами 10-65 мм. Типоразмеры совпадают с диаметрами труб.

Из каких материалов изготавливают

Пластиковую арматуру изготавливают из непластифицированного поливинилхлорида ПВХнп (PVC-U). Его технические характеристики лучше, чем у ПВХ (PVC), и позволяют применять изделия из него в напорных системах.

Виды и типы водопроводных кранов

Существующие виды водопроводных кранов позволяют подобрать изделие на любой вкус и кошелек.

Чтобы понять, какой лучше для водопровода в каждом отдельном случае, необходимо разобраться с конструкционными отличиями и особенностями разных типов механизмов. Если приспособление подает и горячую, и холодную воду, то оно называется смесителем.

Устройство смесителя с термостатом

Устройство крана с термостатом позволяет автоматически регулировать температуру подаваемой воды. Это возможно благодаря наличию встроенного термостатического клапана со стержнем, изготовленным из парафина.

Стержень приводит клапан в движение при нагреве. Это изменяет уровень подачи холодной и горячей воды.

Устройство оснащено двумя ручками, которыми регулируется напор и выставляется требуемая температура подаваемой воды. Она будет поддерживаться независимо от температуры воды в водопроводных трубах. Из недостатков такого смесителя можно выделить достаточно высокую стоимость.

Бесконтактные краны и смесители

У современного инновационного водопроводного крана устройство оснащено датчиком движения — инфракрасным или фотоэлементом. Когда руки поднимаются к крану и попадают в зону действия датчика, он передает сигнал на установленный в другом месте управляющий блок, который автоматически включает воду.

Таким образом ее подача осуществляется бесконтактно. Управляющий блок питается от сети или от батареек, что относят к недостаткам таких смесителей, поскольку нужно организовать подвод электрической сети к блоку или регулярно менять элементы питания.

Несомненными преимуществами конструкции называют гигиеничность, экономичность, наличие возможности регулировать температуру подаваемой воды. Такой смеситель можно установить не только в доме, но и в общественном месте, офисном или торговом центре, где бесконтактность управления механизмом является важным плюсом с точки зрения соблюдения правил гигиены.

Конструкция шаровых смесителей

Шаровые краны для водопровода, или, как их еще называют, однорычажные, имеют управляющий рычаг вместо вентиля, которым регулируется шаровый механизм. С его помощью осуществляется изменение напора и температуры подаваемой воды.

При повороте в стороны происходит смена температуры. Подъем рычага увеличивает напор воды. Такой смеситель широко распространен благодаря надежности и наличию широкого выбора изделий от разных производителей. Среди недостатков — чувствительность к качеству воды. Рекомендуется одновременно установить специальный фильтр. При ремонте приходится менять весь шаровой механизм.

Виды и устройство водопроводных кранов

Устанавливаются краны для водопровода как на выходе системы, так и в центре водопровода. В первом случае они предназначаются для непосредственного набора воды из трубопровода, и устанавливаются в умывальниках, ваннах, кухнях и т.д.

Такие краны обычно подключаются одновременно к горячему и холодному водоснабжению, и с их помощью возможно регулировать, помимо напора, ещё и температуру подаваемой воды. Происходит это за счёт смешения внутри них горячей и холодной воды в различных пропорциях. Поэтому такие краны также называют водопроводными смесителями.

На рынке имеются также крановые системы – тройники, выполняющие ту же роль, что и железнодорожные стрелки – переводят направление воды с одного контура в другой. Они необходимы, когда на время ремонта трубопровода нежелательно полностью перекрывать воду.

К примеру, когда в здании меняют прохудившийся участок трубопровода, воду к потребителям подают по резервной ветке, переключив вентили. Таким образом, назначение кранов, в зависимости от типа сводится к следующему:

  • Регулировка температурных режимов на выходе из системы.
  • Регулировка напора подаваемой воды.
  • Аварийное перекрытие воды на определённом участке трубопровода.
  • Перераспределение водных потоков в системе.

Технические характеристики

Технические характеристики водяных кранов регламентируются положениями ГОСТов №19681 от 1994г. и №25809 от 1996г.

Они подразделяются по своей пропускной способности на:

  • Стандартные. Выдают не более 80% от потока воды, протекающей в подключенном к крану водопроводе.
  • Полнопроходные. Пропускают около 100% водного потока.
  • Неполнопроходные. Способны выдавать приблизительно 50% воды.

По максимальному рабочему давлению подразделяются на два класса:

  • Первый класс – ок. 1 МПа.
  • Второй класс – менее 0,6 МПа.

Изготавливаться краны могут из стали, чугуна, латуни, алюминиевых сплавов, полимерных пластмасс. По своему устройству все водяные краны подразделяются на две большие категории:

  • Шаровые.
  • Вентильные.

Устройство крана для воды вентильного типа кардинально отличается от шарового аналога. В связи с этим, различаются и их эксплуатационно-технические характеристики.

Вентильные краны

Кран с одним вентилемКран с двумя вентилями

Основной рабочий механизм прибора вентильного типа – резьбовой шток с эластичной прокладкой на конце. При повороте вентиля по часовой или против часовой стрелки, шток поднимается вверх, освобождая проход для воды. Опускаясь, он наоборот, перекрывает поток.

Вентильные водопроводные краны появились три десятилетия назад, и были основным видом кранов на отечественном рынке.

Шаровые краны

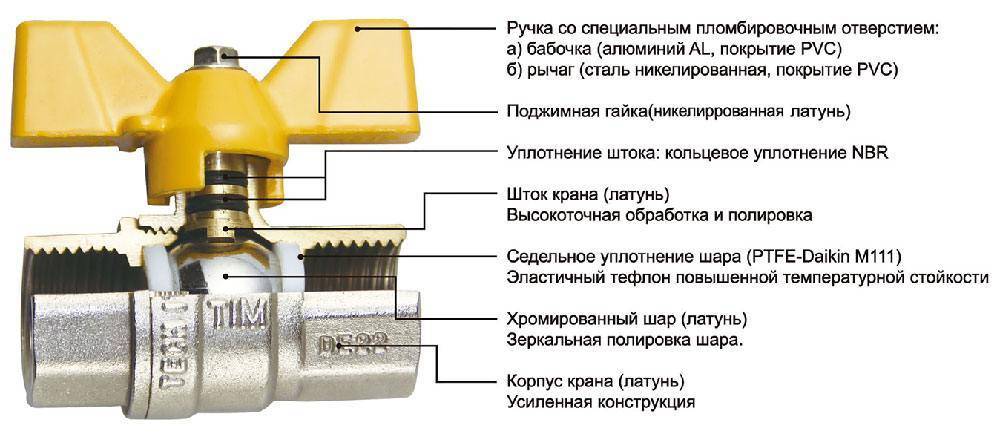

В основе шарового водяного крана лежит шарообразный регулирующий механизм, расположенный внутри корпуса и соединённый с внешней рукояткой. В этом шаровом механизме имеется отверстие, предназначенное для пропуска воды.

Поворотом рукоятки меняется положение отверстия относительно водяного потока: оно либо устанавливается параллельно направлению течения, либо перпендикулярно. В последнем случае поток воды полностью перекрывается.

В массовое производство подобные механизмы поступили около 25 лет назад, и к настоящему моменту потеснили  вентильные аналоги. Вся информация о шаровых кранах тут.

Из каких материалов изготавливают шаровые краны для водопровода

Для изготовления современных шаровых кранов для водопровода применяются сталь, латунь, полиэтилен и ряд других материалов. Например, если мы сравним кран из силумина с краном из латуни, то обнаружим, что первый гораздо легче. Не стоит отдавать предпочтение силуминовому крану, так как этот материал очень хрупкий и такой кран не прослужит долго. Выбирая устройство, стоит учитывать, какой шаровой кран будет лучше для водопровода.

Латунные шаровые краны

Лучшие шаровые краны для водопровода бытового использования выполнены из латуни. Они производятся двумя способами:

  1. отливкой в пресс-формах;

  2. ковкой механическим прессом.

При этом кованые краны будут более надежными, и, следовательно, более дорогими. Более высокая надежность кованых шаровых кранов для водопровода обеспечивается тем, что при ковке количество воздушных полостей в корпусе сведено к минимуму.

Так как латунь включает в себя некоторые составляющие с разным электрохимическим потенциалом, то для предотвращения коррозии ее покрывают защитным слоем.

Важно помнить, что латунные шаровые краны не должны применяться там, где температура рабочего материала в трубопроводе превышает +150 °С. При таких температурах и выше в латуни начинают образовываться микрополости, что повышает ее хрупкость и снижает надежность крана.

Стальные устройства

Шаровые краны из стали широко распространены в трубопроводах промышленного назначения. Благодаря своей прочности, стальные шаровые краны могут пропускать предельно нагретые жидкости и даже пар. Также этот тип шарового крана может работать в системах с высоким давлением или напором.

Пластиковые шаровые краны для водопровода

Шаровые краны для водопровода данного типа изготавливаются из полипропилена или полиэтилена различных модификаций. Эти материалы невосприимчивы к химической, кислородной и электрохимической коррозии, что делает их незаменимыми в трубопроводах, по которым подаются агрессивные жидкости.

Но имеют полимерные шаровые краны и недостатки, главным из которых является неустойчивость к высоким температурам. Таким образом, пластиковые шаровые краны не подходят для использования в отопительных системах и в горячем водопроводе.

Читайте материал по теме: Шаровые краны оптом: критерии выбора изделия и поставщика
