Вы стали владельцем прямоточного электрического котла, предназначенного для систем центрального отопления, с возможностью регулирования теплового комфорта. Мы надеемся, что электрический котел Скат будет служить Вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием настоящего руководства по обслуживанию и при работе с котлом действовать согласно приведенным в нем рекомендациям и инструкциям. Мы верим, что электрический котел СКАТ поможет Вам создать у себя дома приятную атмосферу и оптимальный тепловой комфорт

Обратите, пожалуйста, внимание на следующие основные моменты:

1.

Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, соответствующими действующими законами и техническими нормами, а также инструкциями изготовителя.

2. Котел должен быть установлен только в

специально предназначенных для этого помещениях.

3. Введение котла в эксплуатацию после его

установки может проводить только

аттестованный фирмой Protherm специалист специализированной организации.

4.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом Соответствия, выданным уполномоченным органом, Разрешением на применение от Федеральной службы по экологическому, технологическому и атомному надзору.

5.

В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию – непрофессиональное

Введение

вмешательство может повлиять на гарантию оборудования.

6.

Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной организации. Если указанная сервисная организация является одновременно и поставщиком котла, она обязана обеспечить сохранность оригинальной упаковки котла на случай его возможной транспортировки.

7. Проверьте целостность и комплектность

поставки.

8. Убедитесь, что поставленный вам тип

котла по своим входным параметрам (указаны на заводском шильдике), подходит для работы в данном регионе. Под входными параметрами понимают: напряжение электрической сети.

9. В случае, когда у Вас нет определенной

уверенности в правильности производимых Вами действий по обслуживанию котла, найдите и внимательно изучите соответствующие указания и рекомендации, содержащиеся в настоящем руководстве по обслуживанию, и действуйте исключительно в соответствии с ними.

10.

Не устраняйте и не повреждайте обозначения или надписи на котле.

Оригинальную упаковку котла, на случай его возможной транспортировки, сохраняйте нетронутой до тех пор, пока котел не будет запущен в эксплуатацию.

11.

Для ремонта пользуйтесь только оригинальными запасными частями. Запрещается вмешательство во внутреннее устройство котла и внесение в его конструкцию каких-либо изменений.

12.

В случае длительной остановки котла рекомендуется опорожнить его и отключить от электрической сети. Данная рекомендация дается с учетом общих

Напольные

Возможностей, которыми обладает напольный котел марки Protherm, значительно больше по сравнению с вариантами, устанавливаемыми на стене. Например, их мощность может достигать 4000 кВт (для промышленного использования), а объемы водонагревательных баков превышают 300 л.

Такое оборудование занимает намного больше места, чем настенные устройства, и много весит, иногда требуя для установки отдельного фундамента.

Основные серии напольных котлов «Протерм» называются «Медведь» и отличаются аббревиатурами, каждая из которых определяет характеристики оборудования. Кроме того, в ассортименте имеются котлы «Гризли», подходящие для отопления крупных зданий. Чаще всего их используют для нагрева воздуха в промышленных помещениях – например, цехах, мастерских, ангарах.

Медведь TLO

Одноконтурное оборудование, работающее и на жидком, и на магистральном газе, мощность от 18 до 44,5 кВт. Не требует для работы подключения к электросети, при этом имея систему пьезорозжига.

Серия самая недорогая из всех котлов «Протерм Медведь», поэтому регулирование мощности в ней одноступенчатое.

Медведь PLO

Котлы с одним контуром и 2 ступенями работы, мощность в пределах 17–60 кВт. Работают на всех видах газа и так же, как и модели TLO, не зависят от электричества.

Мощность регулируется при помощи двухступенчатой системы, кроме котла Медведь 60 PLO, имеющего только одну ступень. К оборудованию можно подключать бойлеры объемом до 100 литров.

Медведь KLOM

Устройства, оборудованные бойлером объемом 90–100 л, имеют режим «зима-лето» и камеру сгорания открытого типа. Модельный ряд представлен оборудованием мощностью от 17 до 44,5 кВт. Газ разжигается при помощи электричества, так что котлы частично можно назвать зависимыми от других источников, кроме газа.

При их использовании допускается присоединение нагревательного бака при помощи дополнительного насоса. Работают с погодозависимой автоматикой, за счет чего экономят топливо при теплой погоде, и, наоборот, обеспечивают помещения достаточным количеством тепла в мороз.

Медведь KLZ

Двухконтурные котлы со встроенным водонагревательным баком объемом до 90 л, способным обеспечивать расход воды до 15,3 л/мин. Оборудованы защитой от замерзания и частых включений/выключений. Мощность моделей находится в пределах 17–44 кВт, при этом все они имеют 2 ступени работы.

Их работа практически полностью автоматизирована, за счет чего котлы могут снижать свою производительность в зависимости от датчиков наружной температуры или установленного на них таймера.

Гризли

Напольные агрегаты марки Ptotherm, относящиеся к серии «Гризли», являются универсальным вариантом для отопления частных домов значительного размера, а также промышленных площадок и офисов.

Производительность чаще всего встречающихся котлов этой марки может достигать 150 кВт, что позволяет использовать их для обогрева зданий площадью 1200–1500 кв. м. Для работы оборудования необходим магистральный газ, за счет чего оно является одним из наиболее экологичных вариантов среди котлов такой мощности.

Другими преимуществами серии можно назвать:

• автоматическую работу в течение недели;
• простоту в управлении;
• возможность применения в промышленности, где такие котлы могут не только использоваться в одиночку, но и быть объединены в целую сеть с общим количеством устройств до 16 штук.

При этом одним из немногих недостатков серии можно назвать лишь зависимость от электричества, которое необходимо для поддерживания их автоматической работы.

Преимущества и недостатки электрических котлов Protherm Скат

Протерм Скат отличается рядом преимуществ перед другими видами отопления:

• не осуществляет вредных выбросов в атмосферу, так как не имеет продуктов горения, поэтому данный вид отопления можно назвать экологически чистым;
• электрокотел — доступный вид отопления. Применяется там, где нет возможности подключиться к сетевому газу или может стать альтернативной формой отопления;
• не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
• бесшумная работа;
• есть регулятор уровня тепла;
• способен адаптироваться к отечественной воде не лучшего качества;
• устойчив к перепадам напряжения;
• снабжен несколькими видами защиты.

Наряду с достоинствами отмечаются некоторые недостатки:

• электрический котел Protherm Скат нуждается в подключении через стабилизатор;
• не способен выполнять свою работу при отключении сетевого электричества.

Универсальное и надежное решение

Настенные электрические котлы Protherm Скат давно зарекомендовали себя как надежное решение для отопления. Выпускаются в в Словакии с 1992 года, в России продано уже более 250.000 котлов.

Отопление для загородного дома, квартиры, или резервный дублирующий котел — выбор за вами. Справится в любой ситуации. 8 мощностных модификаций от 6 до 28 кВт для отопления и приготовления горячей воды в накопительном бойлере

• Жидкокристаллический дисплей
• Интуитивно понятное управление
• Высочайшая безопасность
• Надежность — самодиагностика и датчики работоспособности
• Не требуют подключения к дымоходу и газопроводу
• Могут работать от сети ~380 В, а модели 6К и 9К могут работать от сети напряжением как ~380 В, так и ~220 В
• Высокий КПД на протяжении всего срока эксплуатации
• Не требует специальных навыков для обслуживания
• Не нуждается в специальном помещении для установки

При подключении комнатного регулятора система управления котла будет поддерживать комфортную температуру дома.

Технические характеристики:

• Тип отопительного котла — электрический ТЭНовый котел
• Мощность — от 6 до 28 кВт
• Количество контуров — одноконтурный
• КПД — 99.5 %
• Тип крепления — настенный
• Встроенный циркуляционный насос, расширительный бак
• Подключение — однофазная/трёхфазная сеть в зависимости от мощности котла

Источники

• https://remont-system.ru/kotly/obzor-elektricheskih-kotlov-proterm
• https://real-electro.ru/elektrokotel-proterm-skat-14-kvt-instruktsiya-kak-nastroit/
• https://www.protherm.ru/klientam/produkciya-protherm/ray-771.html
• https://manualza.ru/protherm/skat/ckhn1
• https://aniko-gas.ru/kotly/elektrokotel-proterm-instrukciya.html

Инструкция по подключению и эксплуатации

При установке и подключении оборудования нужно пользоваться средствами защиты и следовать правилам по ТБ

При выборе места установки обращают внимание:

• На сухость конкретного места и помещения в целом.
• Конструкции, которые легко могут воспламениться, должны находиться вдали.
• Нельзя устанавливать устройства так, чтобы они мешали проходу в аварийные выходы.
• Рядом не могут находиться крупные бытовые электрические приборы. В особенности это касается кондиционеров.
• Категорически запрещен монтаж там, где есть вероятность попадания на котел воды и других жидкостей.

Также необходимо следовать правилам:

• Для защиты котла и пользователей нужно произвести заземление.
• Требуется учитывать массу оборудования и подбирать соответствующие крепления при монтаже настенных конструкций.
• При установке дополнительных модулей нужно строго следовать прилагаемой инструкции.
• При монтаже проводки на электрическом щите устанавливаются отдельные автоматы на питание котла.
• Отопительные трубы нужно прокладывать так, чтобы не было перекосов.

Широкий модельный ряд

Самые маломощные котлы 6КНаименьшей мощностью в 6 кВт, обладает серия электро-котлов Protherm Скат 6К. Единственным исключением из этой линейки составляют отопительные электрические котлы Protherm Скат 6 KR 13 с номинальной мощностью в 23 кВт. Эта модель нагревателя способна работать от бытовых сетей с напряжением в 220Вт и от промышленных с напряжением в 380Вт.

Независимо от модели оборудование оснащается возможностью подключения внешнего накопительного резервуара необходимого для обеспечения системы ГВС. При подключенном бойлере даже маломощный котел способен обеспечить объем воды 15 л/мин.

Регулирование мощности обогреватели и соответственно температуры воды производится плавно при отключении сразу нескольких ТЭНов, срабатывающая автоматика отключает группы последовательно, обеспечивая плавное понижение температуры, избегая резких термических ударов в резервуаре нагрева. Котел электрический Protherm Скат 6К комплектуются встроенным циркуляционным насосом, обеспечивая возможность работы в открытых и закрытых отопительных системах.

Протерм 9К Следующим по мощностным показателям идет котел электрический Protherm 9к Скат. Как и другое оборудование этой серии, он предназначен для нагрева теплоносителя в системе отопления.

Для компенсации давления, образующегося в результате расширения теплоносителя при нагреве, в схеме котла предусмотрен расширительный бак объемом до 7литров. Максимальная мощность оборудования достигает 9 кВт и регулируется модульно. Как и другое электрическое оборудование этого уровня, отопительный настенный электрический котел Протерм Скат 9 требует грамотного заземления.

Скат 12КЭлектро-котлы мощностью в 12кВт объединены в группу оборудования, маркированную Protherm Скат 12K. Они оснащаются системами безопасности, оберегающими само котельное оборудования и его пользователей. Система безопасности состоит из:

1. Датчик давления теплоносителя в отопительной системе, автоматически отключающий котел в случаи падения значений ниже 0,8 атм.

Система отключающая котел в случаи перегрева, автоматически срабатывает при достижении температуры в +100˚С. Плавное отключение ТЭНов, в процессе регулирования температуры. Во время аварийного отключения, например, при прерывании подачи электроэнергии, микропроцессор в котле запоминает текущие настройки и в момент возобновлении подачи автоматически запускается, сохраняя запрограммированные ранее параметры.

Скат 12К Protherm предназначен для эффективного обогрева помещений площадью не превышающих 120 кв.м.

Наиболее мощные электрические котлы 14, 18 и 24 кВтБолее мощные модели электрокотлов Protherm Скат 14K и 18К обладающие мощностью в 14 и 18 кВт соответственно. Стальной теплообменник обеспечивает длительные эксплуатационные сроки, учитывая хорошие показатели противостояния нержавеющей стали к различным коррозийным процессам.

Регулировка мощности электрических Тэнов происходит, ступенчато добавляя или понижая мощность на 6 кВт, с небольшой задержкой между ступенями регулировки, для плавного изменения нагрева. Соединительные патрубки и контактные клеммы в электрическом котле Protherm Скат18К расположены на нижней плоскости устройства. Это позволяет монтировать котел в проемах небольшого размера без необходимости бокового доступа к оборудованию.

Настенный электрический котел Protherm Скат 24К мощностью до 24 кВт способен обеспечивать большим объемом горячей воды. Система плавного пуска котла предусматривает работу оборудования на минимальной мощности некоторое время после запуска.

Советы по подключению и обслуживанию

Важно! При самостоятельном монтировании оборудования часты повреждения корпуса, что может привести к нарушению гарантийных обязательств со стороны потребителя.

• Место установки должно быть тщательно продумано: котлы должны быть в легкой доступности к осмотру и обслуживанию. Измерительные приборы должны быть на видном месте.
• Если применяется схема с принудительной циркуляцией, котлоагрегат следует устанавливать в высшей точке отопительной системы.
• При монтировании нескольких котлов в помещении необходимо использовать параллельное подключение.
• Сечение кабеля, мощность автоматических выключателей и УЗО должна быть выбрана с учетом мощности котла и циркуляционного насоса.
• В доме необходимо выполнить заземление типа TN-C-S или TN-S, приборы системы отопления должны быть заземлены.

Для корректной работы устройства необходимо правильно его настроить:

• Подключить котел в бытовую электросеть.
• Выставить температуру системы отопления.
• Настроить рабочие параметры давления и мощности.
• Запустить оборудование. При отсутствии сбоев в работе агрегата в течении 3 дней, установка считается успешной.

Схема подключения бойлера к электрокотлу

Технические характеристики и внешний вид

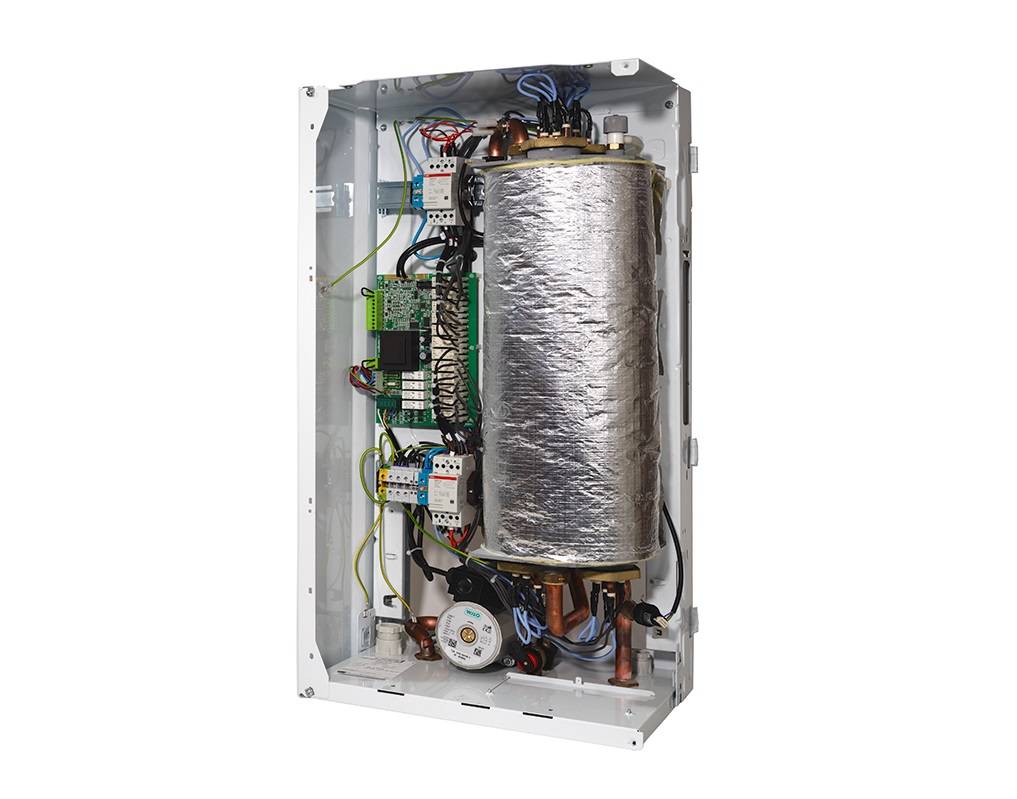

Электрокотел Протерм впишется в любой интерьер благодаря своим небольшим размерам и настенному размещению.

• Циркуляционный насос;
• Автоматический воздухоотводчик;
• Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки – достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к тестированию.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные являются трехфазными. Оборудование не боится скачков напряжения и не оказывает на сети перегрузок – здесь предусмотрено ступенчатое наращивание мощности. Максимальная сила тока в цепи при работе ТЭНов составляет до 50 А. Максимальное давление теплоносителя в системе составляет 3 атм, температура – до +85 градусов.

При подключении электрических отопительных котлов Protherm к электрической сети следует убедиться в соответствии сечения проводов к потребляемой мощности.

Схема расположения подводов электрических котлов Протерм, а также их размеры.

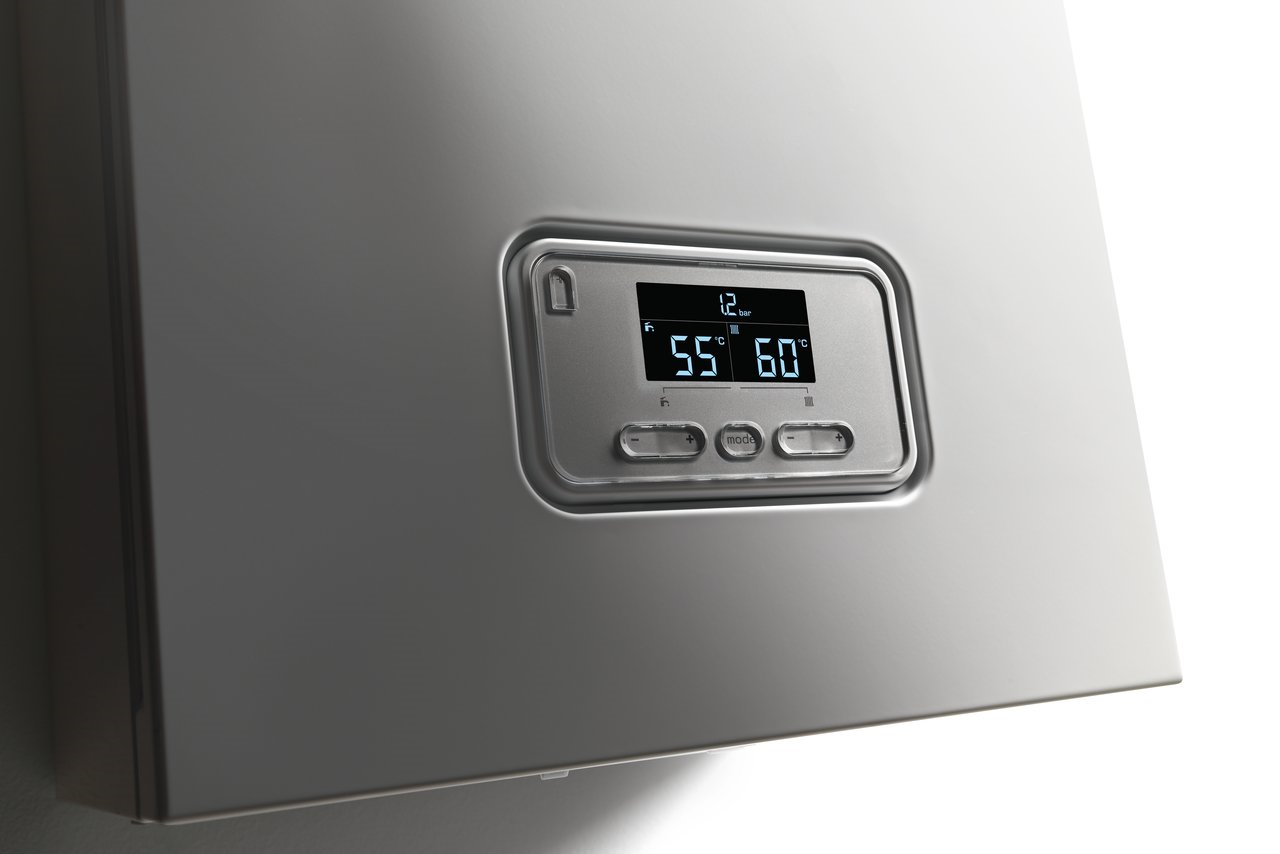

Электрические котлы Protherm наделяются удобными панелями управления. На них располагаются светодиодные индикаторы и жидкокристаллические дисплеи. Предусмотрены системы самодиагностики – коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Основные модели

Модельный ряд «Скат» довольно широк из-за различных мощностей котлов. Такой разброс необходим для полного обеспечения потребностей в отоплении любых помещений: начиная от маленьких комнат, заканчивая крупными производственными помещениями.

Настенные варианты — это преимущественно одноконтурные устройства (но имеются и двухконтурные с возможность подачи ГВС), созданные для обогрева квартир и жилых домов. Они просты и удобны в эксплуатации и монтаже.

Важно! Мощность колеблется в пределах от 6 до 24 кВт. Крепление на стену отметает необходимость оборудования дополнительной комнаты под отопительную систему

Скат 6 кВт

Котел с производственной мощностью в 6 кВт при правильной настройке и продуманной системе отопления способен обогревать дом площадью до 60 квадратных метров. Мощность делится между двумя блоками нагревательных элементов по 3 кВт каждый. Шаг многоступенчатой регулировки равняет 1 кВт. Масса модификации равна 34 килограмма. Это делает возможным установку котла прямо на стену. Рабочее напряжение 220 или 380 В (работает от трехфазных и однофазных сетей). Оборудование имеет собственное простейшее программное обеспечение, благодаря чему имеет возможность самостоятельно регулировать нагрев теплоносителя.

Электрокотел скат 9 квт

В плане энергопитания данная модель также универсальна: может питать от однофазной сети с напряжением 220 В либо от трехфазной в 380 В. Мощность в 9кВт между двумя блоками ТЭНов делится не на равные части: один из них 6 кВт, второй берет на себя оставшиеся 3 кВт.

Пропорционально мощности увеличивается и возможная площадь для обогрева — у этой модификации она равняется уже 90 квадратным метрам. На панели котла установлен дисплей. На котором отображаются основные данные о системе и состоянии теплоносителя.

12 кВт

Этот вариант работает исключительно на питании от трехфазной сети в 380 В, имеет два отдельных блока нагревательных элементов, каждый по 6 кВт.

Таким котлом обеспечивается обогрев жилища площадью до 120 квадратных метров. Несмотря на довольно высокую мощность, является настенной моделью.

24 кВт

Режим питания — от сети с напряжением 380 В. Нагрев обеспечивают четыре блока ТЭНов по 6 кВт. Наибольшая площадь помещения для отопления составляет 240 квадратных метров. Оснащен дисплеем на передней панели, на который выводятся подробные данные о состоянии системы отопления и окружающей среды. Также котел оборудован чувствительной пошаговой настройкой мощности. Это позволяет не только выбрать подходящий температурный режим, но и обеспечить значительную экономию электроэнергии.

К аппаратам любой мощности и модели имеет возможность подключения дополнительного контура для нагрева ГВС. На оборудование любой модификации производителем дается срок гарантии равный одному году.

Важно! Для экономии средств за оплату электроэнергии рекомендуется покупка двух электрических счетчиков на ночной и дневной тариф (в случае, если предусмотрена отдельная оплата)

Популярные модели

Электрокотел Protherm Скат 9 КR 13 является самым покупаемым. Используется для обогрева помещений до 90 кв. м.

Как мы уже говорили, электрические котлы от Protherm представлены единственной линейкой Скат. Поэтому все оборудование имеет схожие характеристики, отличаясь электрической мощностью и потребляемой силой тока – все остальные данные являются идентичными, вплоть до габаритов и веса. Что касается самых популярных моделей, то ими являются конструкции мощностью 9 квт, 12 кВт и 21 кВт.

Помимо этого, модельный ряд Скат включает в себя модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт – от мощности зависит максимальная обогревая площадь (в расчетах необходимо учитывать теплопотери и возможность подключения бойлера).

Где купить котел

Для того чтобы выбрать газовый котел Protherm, необходимо перейти на страницу официального интернет магазина: protherm.ru.

На сайте можно найти ближайшие торговые и сервисные точки моделей Protherm Gepard, например для Москвы:

• «ГК ПРОЕКТ».
• .
• ООО «УниЭнергоТех Трэйд».
• ООО «ТермоСтрим».
• ООО «Инкомплекс».
• ООО «Комфорт-Эко».
• ООО «Левада».
• ООО «СТИ Сервис».
• ООО «Энергобыт Сервис».
• ООО «ЛЕКС плюc».

Кроме того на сайте можно ознакомится со всеми новинками котлов, их техническими характеристиками и производственными инструкциями.

Специалисты сайта помогут выбрать модель Protherm Gepard, которая максимально подойдет под тепловые нагрузки объекта теплоснабжения.

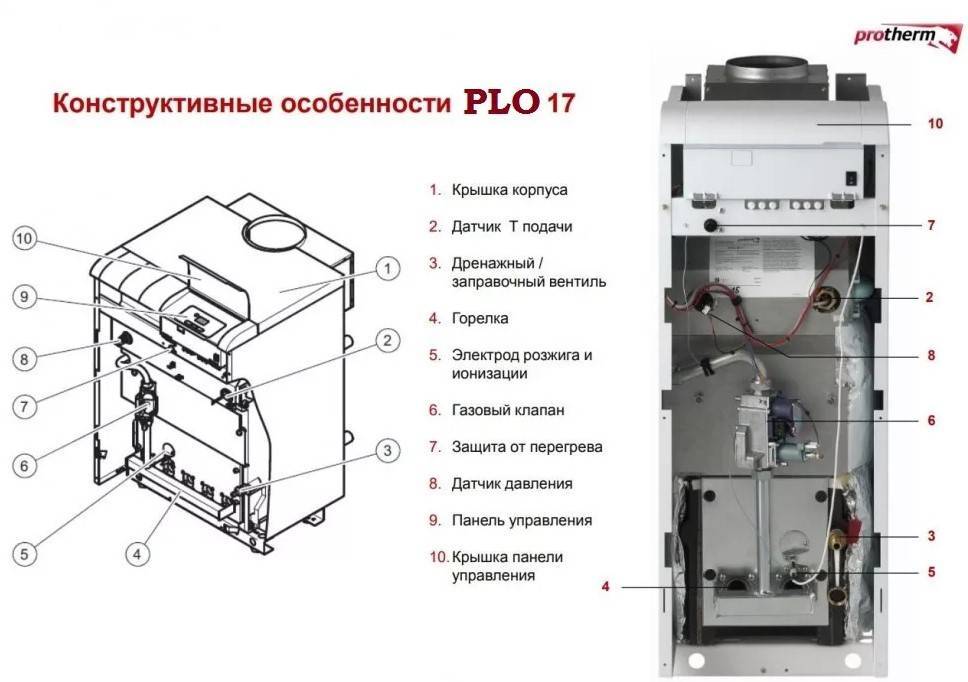

Медведь PLO

Предложенный тип напольных котлов выпускается мощностью от 17 до 49 кВт с открытыми камерами сгорания. Система удаления продуктов горения может быть принудительной или природной – такая вариативность позволяет выбрать подходящую модель. Некоторые модели газовых котлов Медведь ПЛО могут эксплуатироваться с внешним бойлером (500 л.)

Настройка температуры выполняется в 2 режимах (автоматика или вручную) – регулировка точности нагрева выполняется с точностью до 1°С. Безопасность эксплуатации модельной линейки котлов Медведь PLO объясняется наличием контроллера тяги и пламени, который незамедлительно перекрывает газ при затухании огня.

Наличие системы “зима-лето” позволяет автоматически выполнять настройку t и функционирование котла Протерм Медведь ПЛО, основываясь на погодных условиях. Отметим, что вентиляторы (турбины) для принудительного отвода продуктов горения отсутствуют в комплекте  – они приобретаются отдельно.

Процесс настройки газового котла Медведь PLO занимает минимум времени – в комплекте идет руководство пользователя, в котором предоставлена вся информация о конкретной модели.

Совет. При постоянных и длительных отключениях электричества можно воспользоваться источником бесперебойного питания. Все модели имеют встроенную защиту от перепадов напряжения и компенсаторы колебаний.

Сравнение моделей Протерм ПЛО

	20 PLO	30 PLO	40 PLO	50 PLO	60 PLO
Артикул котла	20PLOR15	30PLOR15	40PLOR15	50PLOR15
Артикул надставки полу-турбо				PT50	–
Отопление	•	•	•	•	•
Горячее водоснабжение	–	–	–	–	–
Энергонезависимый	–	–	–	–	–
Открытые системы отопления	–	–	–	–	–
Закрытые системы отопления	•	•	•	•	•
Пьезорозжиг	•	•	•	•	•
Электророзжиг	–	–	–	–	–
Отопительный контур
Камера сгорания	Открытая	Открытая	Открытая	Открытая	Открытая
Количество секций теплообменника	3	4	5	6	7
Полезная мощность (min-max, кВт)	11,9-17	18,2-26	24,5-35	31-44,5	49,5-49,5
КПД (%)	90	90	90	90	90
Диапазон результативной температуры (°С)	30-85	30-85	30-85	30-85	30-85
Рабочее давление (min-max, Бар)	0,5-3,0	0,5-3,0	0,5-3,0	0,5-3,0	0,5-3,0
Контур ГВС
Встроенный накопительный бойлер (л)	–	–	–	–	–
Производительность горячей воды (л/мин)	–	–	–	–	–
Размеры и подключение
Электрическое подключение (В/Гц)	220/50	220/50	220/50	220/50	220/50
Дымоход (мм)	130	130	150	180	180
Газопровод (дюйм)	3/4	3/4	3/4	3/4	3/4
Контур отопления (дюйм)	1	1	1	1	1
Контур ГВС (дюйм)	–	–	–	–	–
Габариты (ВхГхШ, мм)	880 х 600 х 335	880 х 600 х 420	880 х 600 х 505	880 х 620 х 590	880 х 620 х 675
Вес (кг)	90	110	130	150	170

Неисправности котла

• Изображение
• Текст

37

Неисправности котла

Код

Опис неисправности

F.00

Разрыв цепи NTC датчика подающей линии

– неисправность индицируется в случае разрыва цепи NTC датчика. Обратитесь в авторизованный сервисный центр.

F.10

Короткое замыкание NTC датчика подающей линии

– неисправность индицируется в случае короткого замыкания NTC датчика. Обратитесь в авторизованный сервисный центр.

F.13

Короткое замыкание NTC датчика бойлера

– неисправность индицируется на дисплее котла в случае короткого замыкания NTC датчика бойлера. Обратитесь в авторизованный сервисный центр.

F.19

Короткое замыкание датчика наружной температуры

– неисправность индицируется в случае короткого замыкания датчика наружной температуры; – котел продолжает работать в нормальном режиме отопления (без эквитермического регулирования). Обратитесь в авторизованный сервисный центр.

F.20

Перегрев котла

– неисправность индицируется в случае срабатывания аварийного термостата в результате перегрева котла. Обратитесь в авторизованный сервисный центр.

F.22

Низкое давление теплоносителя в системе отопления

– неисправность индицируется в случае снижения давления воды в системе отопления ниже 0,6 бар; – сообщение будет автоматически удалено после повышения давления теплоносителя в системе отопления выше 0,6 баров в результате подпитки системы отопления.

F.41

«Залипшее» реле

– данное сообщение появится в случае неуспешной попытки котла «разлепить» реле. Обратитесь в авторизованный сервисный центр.

F.55

Залипание контактора или реле

– в случае появления на дисплее ошибки F.55 отключите котел от электросети и позвоните в авторизованный сервисный центр.

F.63

Ошибка памяти EEPROM

– данное сообщение появится в случае возникновения проблем с данными в памяти EEPROM. Обратитесь в авторизованный сервисный центр.

F.73

Короткое замыкание (сигнал — GND) или разрыв цепи датчика

давления

– сообщение появится в случае короткого замыкания (сигнал — GND) или разрыва цепи датчика давления. Обратитесь в авторизованный сервисный центр.

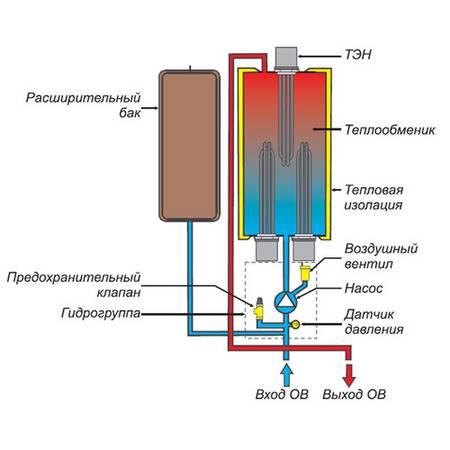

Особенности конструкции электрокотлов. Габаритные и присоединительные размеры.

Интегрированный гидравлический блок:

Это сложный технический узел со встроенным циркуляционным насосом и воздухоотводчиком, датчиком давления, аварийным сбросным клапаном и присоединяемым 6-литровым расширительным баком; данное решение снижает число резьбовых соединений внутри электрокотла Протерм и ограничивает вероятность протечек. Доступная в текущий момент версия электрокотлов PROTHERM частично использует в конструкции надежные и проверенные технические решения, отлично зарекомендовавшие себя на предыдущей версии электрических котлов, разошедшихся по всему миру в количестве, превышающем 100 тысяч штук.

Встроенная панель управления с электронным дисплеем:

оснащена электронным дисплеем с индикацией текущих рабочих режимов и диагностических кодов неисправностей содержит элементы управления и сигнализации для включения частичной или полной мощности электрокотла ступенчатое подключение мощности, которое снижает нежелательные “скачки напряжения” в питающей электросети программируемый выбег встроенного циркуляционного насоса защиты котла от перегрева и снятия остаточного тепла с ТЭНов оперативная настройка мощности. Вручную легко задать требуемую мощность для отопления электрокотла Протерм, что особенно актуально в межсезонье, когда температура на улице сильно скачет

Габаритные и присоединительные размеры

Все модификации электрических котлов Протерм имеют унифицированный корпус, а также одинаковые габаритные и присоединительные размеры. Такая особенность упрощает монтаж, поскольку позволяет устанавливать любой электрический котел Протерм по одному шаблону, что существенно экономит трудозатраты:

Неисправности котлов и методы их устранения

Система самодиагностики определяет ошибки и выводит их на монитор

Котлы Протерм оборудованы автоматикой, реагирующей на неисправности. Данные об этом отражаются на дисплее, каждая ошибка имеет свой код. Расшифровка:

• F00, F10, F13, F19 – неисправность датчика температуры;
• F20 – не работает аварийный датчик температуры или тепловой предохранитель;
• F22 – наличие воздуха в системе или низкое давление воды;
• F41 и F55 – заедание реле или контактора;
• F63 – нет связи с EEPROM;
• F73 и F74 – сбой в работе датчика воды;
• F73 и F74 – замерзание воды в котле или бойлере.

При выходе из строя датчиков и указателей нужно заменить или проверить их присоединение к кабельной линии.

Если на дисплее появляется ошибка о «сухом» старте котла, регулируют подачу воды открытием вентиля, повышают давление в системе. При образовании завоздушенности в трубах, сливают воду из них до выхода воздуха.

При залипании контактов датчиков, устранить это можно попеременным включением/выключением кнопки. Если ошибка не удаляется, возможно, данные о ней сохранились в памяти системы. Нужно сбросить настройки до заводских.

Инструкция ↑

• Котел устанавливается специалистом согласно проектной документации.
• Перед запуском специалист проводит инструктаж потребителей по принципам работы оборудования.
• Перед включением котла, необходимо подключить его к сети, открыть краны на контуре отопления и проверить уровень давления в системе (оно должно быть в пределах 1-2 бар).
• На дисплее отображаются параметры настроек.
• Потребитель устанавливает необходимую температуру для системы отопления, контура водоснабжения (при подключении бойлера) и необходимую мощность.
• В случае снижения давления в системе, на дисплее мигает лампочка «бар». Это говорит о необходимости добавления воды в систему. Если давление все равно снижается, нужно обратиться к специалисту.
• При долговременной остановке котла, потребуется отключить его от электросети и перекрыть краны. Если это происходит в зимний период, нужно слить воду из системы, чтобы не допустить замерзания.

Внимание: Использовать для чистки котла абразивные или другие химические средства запрещено. Поверхность корпуса можно протереть влажной тряпкой, а после этого вытереть насухо

8. Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Номера кодов расшифровываются в инструкции.
9. Если котел неисправен, например, из теплообменника начала капать вода или он замерз, включать его в сеть запрещено. Нужно вызвать специалиста для проведения диагностики и ремонта.
10. Заменять детали котла можно только оригинальными запчастями.

4. Погодозависимое управление электрическим котлом.

Несмотря на эффективность применения термостатических клапанов и комнатных регуляторов для снижения потребления электроэнергии электрокотлом отопления, упомянутые средства регулирования не лишены недостатков. Один из них – эффект запаздывания. То есть эти устройства дают сигнал на прекращение подачи тепла тогда, когда температура в помещении уже достигла нужного значения. Но так как система отопления достаточно инерционна, тепловая энергия продолжает выделяться и после срабатывания термостата или термостатического клапана. Помощь решению этой проблемы призвана система эквитермического (погодозависимого) регулирования. Суть ее заключается в том, что сигнал на изменение режима работы электрического котла подается при изменении температуры окружающего воздуха. Таким образом, при повышении внешней температуры воздуха, электрокотел снижает тепловую мощность, а, следовательно, и энергопотребление заранее вследствие чего избыточной генерации тепла не происходит. Погодозависимое управление электрическим котлом совместно с комнатными термостатами или термостатическими клапанами позволяют достигнуть значимого эффекта по экономичной эксплуатации электрокотла.
