Как сделать электропроводку и освещение в гараже своими руками — схема, расчёт кабеля и технология монтажа

Создаем план — схему будущей питающей сети

Приняв во внимание вышеизложенный факт, готовим схему питания и освещения до электронного счетчика. Прежде определяем, будет ли у вас в гараже установлены приборы, поглощающие значительное количество энергии (электросварки, печи с тенами), если да то вам необходима трехфазная система питания с рабочим показателем 380 V

А в случае если вам требуется всего лишь свет и минимальный набор розеток для подсоединения электроприборов, то допустима однофазная схема.

Если у вас гараж построен из кирпича или блоков, то допустимо провести проводку с рабочим показателем 220 V. А если ваш гараж изготовлен из железа, то напряжение в 220 вольт запрещено применять по ПУЭ. В таком случае нам будет нужно понизить рабочее напряжение до 12 V путем применения разделительного трансформатора 220/12 V.

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

  • подключение по установленной схеме;
  • упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

https://youtube.com/watch?v=aQZ5Fd2q7Lo

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

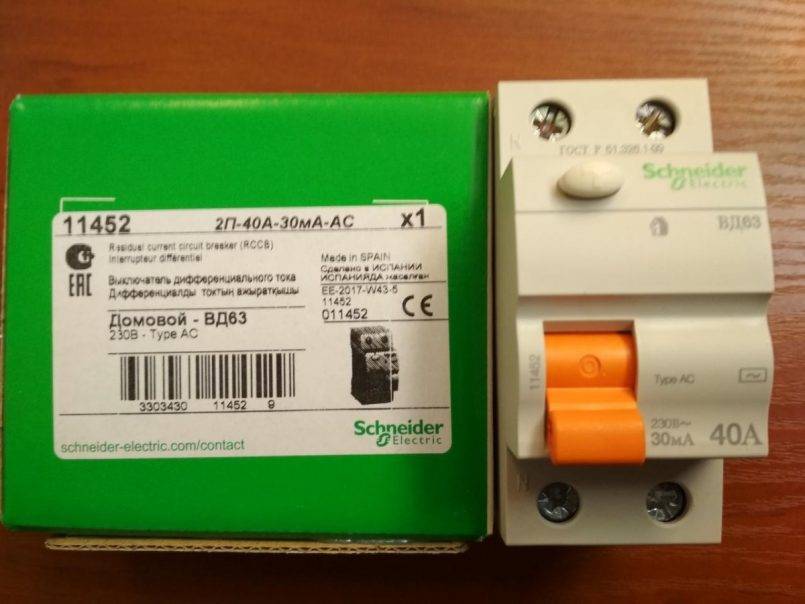

Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.

“>
“>

Схема электропроводки в гараже: советы по планированию

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Разводка электропроводки в гараже

Первое, что нам потребуется, — это схема электропроводки в гараже. Схему можно нарисовать самостоятельно или воспользоваться готовой (рис 2), просто доработав ее под свои нужды. Прежде чем приступать к монтажным работам, необходимо определить некоторые моменты.

  1. Какое напряжение подвести к гаражу: 220 V или 380 V?
  2. Каким кабелем сделать подключение электричества к гаражу?
  3. Какой кабель пойдет на розетки, а какой — на освещение?
  4. Какие розетки поставить?
  5. Какие лампы для освещения поставить?
  6. Какие автоматы поставить и нужно ли УЗО?
  7. Какой счетчик поставить, если оплата за электроэнергию по счетчику?
  8. Посчитать количество кабеля, кабель-каналов, гофрированной трубы.

Если гараж будет использоваться под склад, для хранения личных вещей, лодок и пр., то достаточно будет напряжения 220 V. Но если вы собираетесь заниматься сварочными работами, подключать компрессор, мойку или другое мощное оборудование, то лучше подвести трехфазное питание 380 V.

Рис. 2. Провести электропроводку в гараже — схема.

  • Л1 — светодиодный прожектор 10 Вт с датчиком движения. (установлен над входом в гараж, удобно в вечернее время, когда стемнело рис. 4.)
  • Л2 — светодиодная лампа освещения 6 Вт с датчиком движения. (установлен внутри гаража, загорается при входе в гараж.)
  • СВ — система вентиляции. (подключена через отдельно , включается при необходимости.)

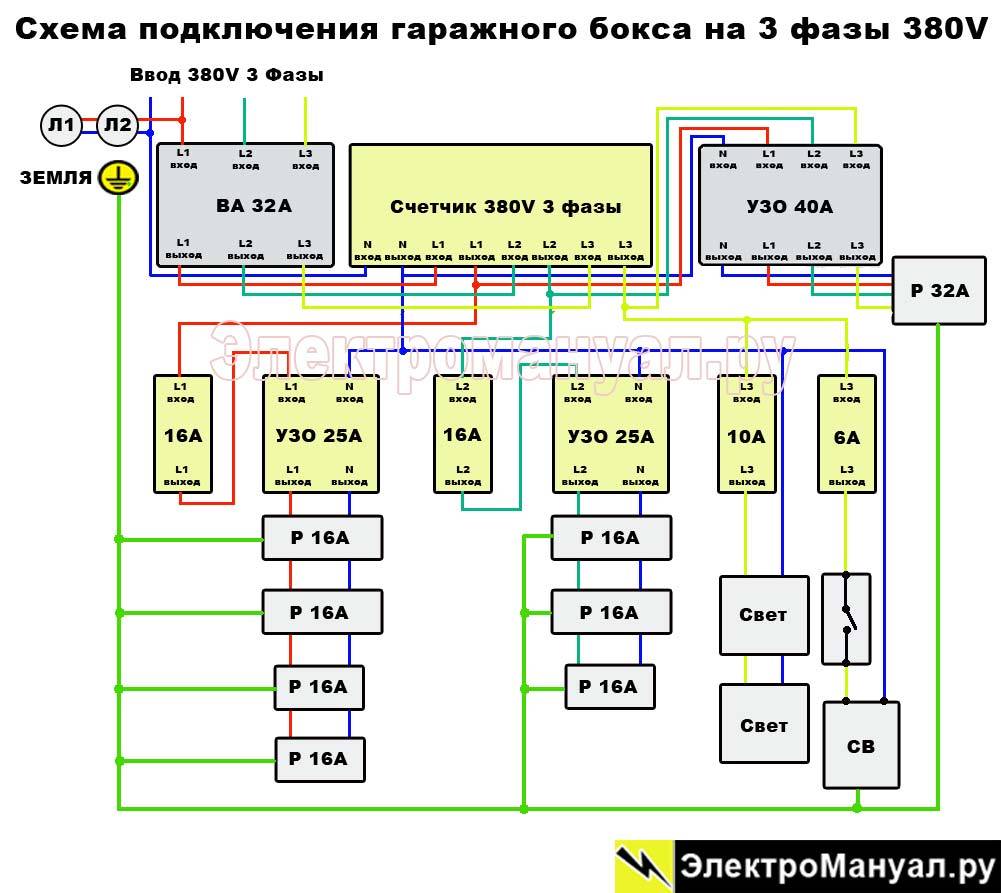

В нашем случае решено подвести 380 V три фазы. Кабель для подключения от щита до гаража использовали ВВГ 4 х 4,0. Прокладывали в гофре 35 м. Для розеток взяли кабель ВВГ 3 х 2,5, на освещение — ШВВП 2 х 0,75. Лампы для освещения светодиодные. Автоматы и узо IEK. Счетчик трехфазный.

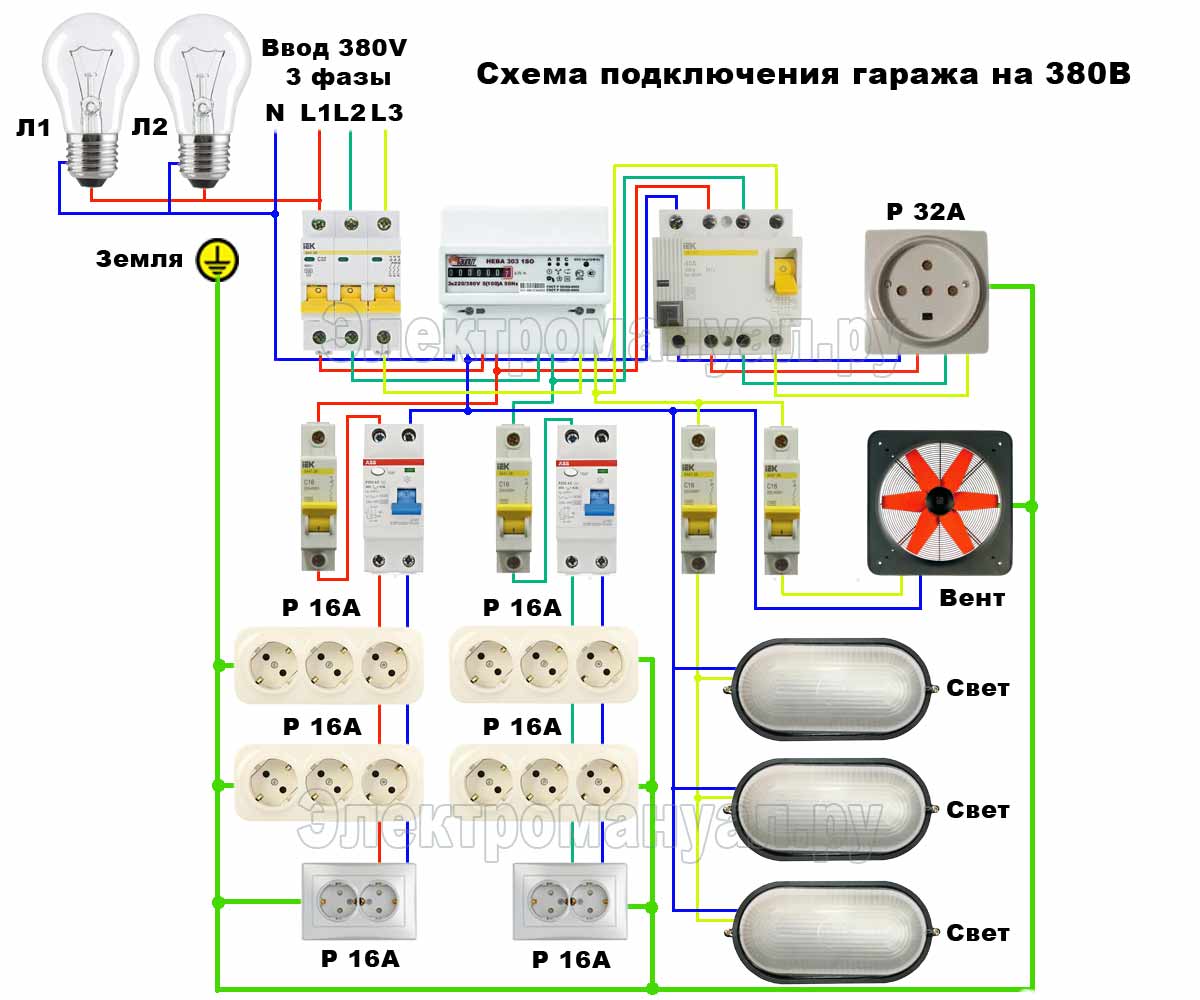

Дополнительно ниже представлена визуальная схема электропроводки гаража (рис. 8).

Рис. 8. Визуальная схема электропроводки в боксе.

Применение ламп

Схема подключения проходных выключателей

Если говорить о первом типе, то лампы с датчиком движения прекрасно подходят в тех случаях, когда ворота открываются автоматически, а до выключателя идти далеко, а ничего не видно. Такая лампа включится сама на короткое время, которое устанавливается на датчике регулятором, который можно отрегулировать для свечения лампы от 5 секунд до минуты и более. Кстати, это не единственная возможность освещения темных мест. Возможно использование нескольких проходных выключателей, которые будут включать свет в одном месте, например, у входа, а выключать в другом (у ворот), и наоборот.

Если цоколь нестандартный, могут быть проблемы с закупкой ламп

Важно и то, позволяет ли длина светильника поместить его под плафон, закрывающий корпус, крупногабаритную лампу. Если он не соответствует этим требованиям – возможно, лучше поискать более практичный вариант. В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты

В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты.

Люминесцентные лампы – это прекрасный вариант осветить площадь гаража ярким светом. Есть некоторый недостаток таких ламп – поставив их в гараже, можно в скором времени столкнуться с тем, что стартеры, находящиеся в них, часто выходят из строя, из-за чего лампа начинает мигать или не зажигается. Поэтому для обеспечения надежной работы необходимо закупать эти расходные материалы и лампы у надежных поставщиков, желательно, не китайского производства.

Электроприборы

Если вам нравится побыть в гараже и смастерить что-то своими руками, через некоторое время у вас соберётся необходимый минимум электроинструмента.

Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть это при составлении схемы электропроводки в гараже.

Ниже приведена примерная мощность бытовых электроприборов:

  • зарядное устройство – 0,2 КВт;
  • электролобзик – 0,6 КВт;
  • УШМ («болгарка») – 1 КВт;
  • электродрель – 1 КВт;
  • точило – 1 КВт;
  • мойка высокого давления – 2 КВт;
  • сварочный полуавтомат – 2,5 КВт;
  • тепловая пушка – 3 КВт.

Как видим – ничего сверхмощного у нас не предвидится, а значит кабель сечением 4 мм 2 и автоматический выключатель на 25 А мы выбрали правильно.

Ниже таблица выбора сечения проводов по допустимой мощности и току.


В качестве заключения стоит заметить, что потраченное время, силы и деньги обязательно принесут вам удовлетворение от проведённой работы. А качественно сделанная своими руками проводка позволит вам быть уверенными в электрической и пожарной безопасности вашего гаража.

Видео о самостоятельном изготовлении освещения гаража.

В гараже постоянно возникает необходимость подключать различные приборы и электроинструменты, кроме того необходимо и дополнительное освещение помещения.
Поэтому монтаж электропроводки в гараже имеет некоторые особенности и отличия, которые необходимо учесть еще на этапе проектирования. Где будут мощные потребители, например сварочный аппарат или моющая установка.
Электромонтаж необходимо обустраивать в соответствие со всеми правилами для подобных помещений.

Провести монтаж электропроводки в гараже можно и своими руками, но нужно разобраться в некоторых особенностях, изучить материалы и хоть немного разбираться в электрике.
Электропроводка в первую очередь должна быть безопасной, а также надежной и функциональной. Кроме того она, по возможности должна быть скрытой то есть самым лучшим вариантом будит размещение провода в штробах под слоем цементной штукатурки.

Но это все возможно лишь для кирпичных и бетонных гаражей, а что делать если гараж металлический? В таких случаях применяют монтаж проводки в гофротрубах, металорукавах ну или в крайнем случае в пластиковых коробах.
Кроме того такой металлический гараж должен быть оборудован системой уравнения потенциалов, попросту заземляющей шиной подключенной к земле, заземляющим розеткам и к корпусу гаража. Сопротивления такого заземления должно быть не больше 4 Ом.

Для гаражей в которых большой уровень влажности будут необходимость в особой электрофурнитуре, ну например розетки с защитой от влаги (степень защиты от IP44).

Ну а если гараж предполагает из себя некую мастерскую с мощными станками, будит не лишним подумать о подключение трехфазного ввода. Но это уже совсем другая история и здесь все начинается с того что нужно обращаться в вашу энргообслужывающую организацию и получать разрешение на трехфазный ввод.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании

Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

  • УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
  • Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
  • Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
  • Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

  1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
  2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
  3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
  4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
  5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
  6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Выбор проводов и кабелей по мощности

Чтобы сделать правильную электропроводку в гараже, определяют суммарную и индивидуальную мощность потребителя. Главный подающий кабель должен соответствовать суммарной величине. Кроме того, учитывается способ, каким проводят электричество. Так, от частого дома достаточно СИП – алюминиевого на 16–24 кв. мм или медного на 8–10 кв. мм.

Для освещения основного помещения нужны светильники, мощностью до 500 Вт, для этого хватит медного кабеля в 1,5 кв. мм.

Розетки рассчитаны на 16 А, поэтому для них берут провод в 2,5 кв. мм.

Чем более мощные потребители есть в гараже, тем больший по сечению кабель нужно использовать. Общая рекомендация: ставить только провода с медными жилами.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

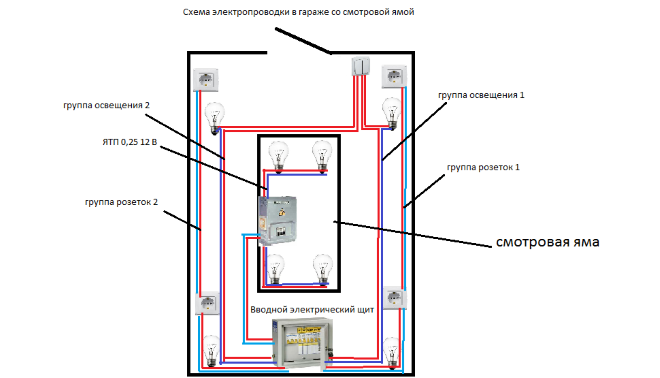

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Необходимые элементы электропроводки

Есть ряд аппаратов и устройств, которые обязательно должны быть в гараже:

  1. Счётчик электроэнергии. Если подключение гаража производится от квартиры, то электросчётчик не нужен.
  2. Вводной автомат. Отключает электроэнергию в гараже при коротком замыкании или токах перегрузки. Ток автомата определяется по разрешённой мощности в кооперативе. Если подключение произведено от частного дома или квартиры, то ток автомата выбирается не больше вводного автомата в квартире или частном доме.
  3. УЗО (устройство защитного отключения). Оно отключает электропитание от сети при появлении тока утечки на «землю» или человека.
  4. Понижающий трансформатор. Если в гараже есть смотровая яма, то стационарные и переносные светильники в ней должны быть на пониженное напряжение. По ГОСТу вторичная обмотка трансформатора должна быть заземлена. Иногда к светильникам 12В подключают зарядное устройство для аккумулятора, если в нём есть соответствующий выход.
  5. Заземление. Все розетки, светильники и другие электрические приборы необходимо заземлять. К примеру, в металлическом гараже заземлять необходимо весь гараж, а также все металлические части.

Важно! Использовать в качестве заземления нулевой провод категорически запрещается! Можно с помощью автоматов разделить разные электроприборы — отдельно светильники, отдельно розетки. Целесообразно отдельными автоматами включать зарядное устройство и сварочный аппарат

Схема при подключении 380В отличается большим количеством проводов.

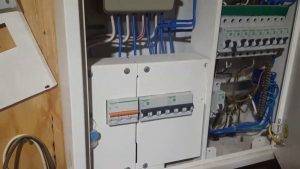

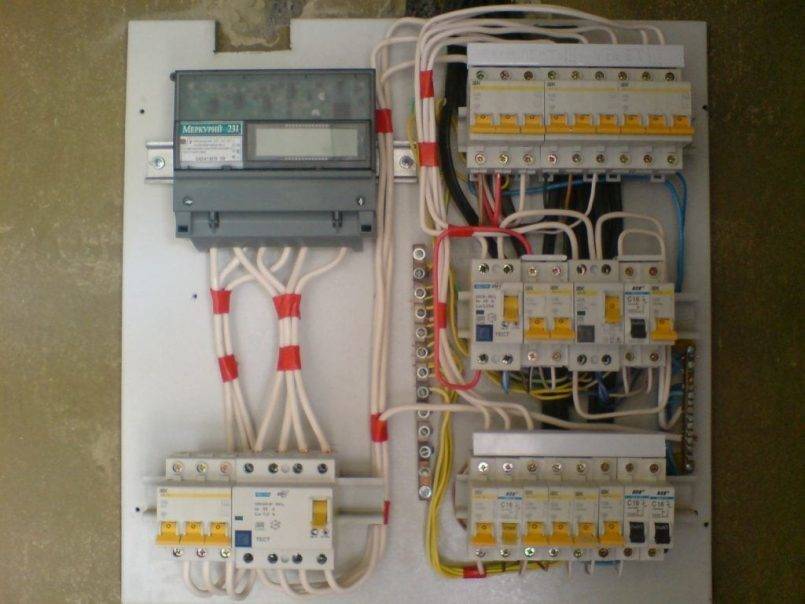

Схема электрощита

Ну и, наконец, электрический щит. Рассмотрим и его схему.

Схема вводного электрического щита

Напряжение с уличного ввода через вводной автомат 1 подается на счетчик электроэнергии и с него распределяется по четырем линиям:

  • через автоматический выключатель 2 на основное освещение;
  • через автоматический выключатель 3 и УЗО 4 на розетки;
  • через автоматический выключатель 5 и УЗО 6 на трансформатор 220/12 В;
  • через автоматический выключатель 7 и УЗО 8 на компрессор.

Важно! Номинальные токи автоматов взяты условно. Их необходимо выбирать индивидуально в зависимости от нагрузки по каждой линии

В выборе автоматических выключателей вам поможет статья «Устройство и основные характеристики автоматических выключателей».
