Принцип действия, устройство и монтаж системы естественной вентиляции

Естественная вытяжная вентиляция мифы и реальность

Миф №1 – наличие вытяжных каналов достаточно для осуществления вентиляции.

Реальность – при несоответствии количества приточного и вытяжного воздуха проветривание в помещении не сможет эффективно осуществляться.

Это означает, что при плотно закрытых окнах и дверях, а также при отсутствии иных специальных отверстий, наличия вытяжного канала будет недостаточно – движение воздушных масс не будет осуществляться.

Кроме того, для эффективной вентиляции сечение вытяжки должно равняться суммарной площади всех отверстий, через которые поступает воздух. Например, если открыть окно на «микропроветривание», то свежего притока будет недостаточно для нормального функционирования вытяжки.

И наоборот, если открыть все окна в доме, то проветрить его, конечно, удастся быстро, но при этом помещение «выстудится», так как площадь открытых окон будет больше сечения вытяжки.

Принципы расчёта для разных помещений

Расчёт естественной вентиляции производится в зависимости от функционального назначения помещения, количества и метража комнат, числа проживающих людей. Учитывая эти данные предстоит определить фактические габариты и необходимое количество вытяжных каналов.

Нормы воздухообмена в помещении регламентируются общероссийскими СНиП и отдельными региональными нормативами.

Для того, чтобы сделать правильный расчёт естественной вентиляции необходимо знать, что вытяжка оборудуется только для кухни и санузла, кладовок, подвалов и чердаков. Жилые комнаты обеспечиваются исключительно притоком воздуха: установка в них вытяжки создаст сквозняки и значительную потерю тепла в зимний период. Движения воздушных масс проходят общим потоком или «параллельно» через всё помещение.

Движение воздушных потоков

Чтобы естественная вентиляция в помещении работала корректно, разберемся в причинах возможных препятствий, дабы учесть их при устройстве. Итак, вентиляция должна вытеснить некий объем воздуха, заменив его на свежий с улицы. Понятно, что воздух на улице и внутри помещения имеют свою температуру и влажность, а перемещение воздушных масс – интенсивность и направление.

Очень важно следить за работой вентиляции

Для классической схемы движения воздушных масс нужно обычное батарейное отопление, которое используется более, чем в 90% частных домов и квартир, расположенное под окном. Воздух, контактирующий с поверхностью окна, охлаждается больше, чем тот, который соприкасается с другими поверхностями. Холодные воздушные потоки имеют большую плотность, следовательно, они тяжелее теплых, потому устремляются вниз. Здесь их подхватывает тепло от батареи, они смешиваются и уже подогретый поток циркулирует по комнате, отдавая часть тепла, конструктивным элементам, стенам, мебели.

Охладившись, он опускается вниз и заменяет часть разряженного воздуха, образовавшегося под батареей. В такой циркуляции нет перепадов давления, но гравитационные силы создают постоянный цикличный поток в пределах данного помещения. Он не позволяет допустить холодный воздух к полу. Самой дискомфортной зоной будет то место, где смешиваются разно-температурные потоки, а остальные части комнаты находятся в, так называемой, зоне комфорта.

Если же отопительная батарея расположена не под окном, а у стены напротив, движение воздушных потоков будет иным. Так, контактирующие с окном воздушные потоки, опускаются вниз, где нет подогрева, стелятся по полу и, проходя через комнату, движутся к батарее. Нагреваясь от нее, воздух поднимается и продолжает свое движение уже поверху. Как и в классической схеме образуется циклический круг. Но, в том случае, температурный режим полностью нарушен, зона дискомфорта – значительно увеличена. Холодные потоки охлаждают пол, хождение по нему становится неприятным. Четкая разница между воздушными потоками, увеличивает скорость их передвижения.

Иногда такая ситуация складывается и при правильном расположении окон и радиаторов

Здесь важно помнить о мощности и размерах, например, если под окном расположена батарея, перекрывающая всего третью его часть, то в местах, где нет смешения теплого и холодного воздуха, будут возникать зоны преобладания холодных потоков, стелящихся по полу. Для исправления такого явления, необходимо установить либо две батареи, либо одну длинную

В помещениях с панорамными окнами происходит подобная ситуация. В основном, батареи устанавливают по обе стороны окон. Холодный воздух устремляется вниз, на пол, двигаясь к другому отопительному прибору или через дверь, создавая сквозняк в другое помещение. Кроме того, окна сильно запотевают, а это свидетельствует о том, что в помещении повышенная влажность. Исправить такое может тепловая завеса, но это уже элемент принудительной вентиляции.

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди

Особое внимание уделяется комнатам специального назначения:

1. Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
2. Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.

Приточно-вытяжная вентиляция

В общем случае вентиляция должна быть и приточной и вытяжной. При этом, производительность обоих видов должна быть сбалансирована, с учетом вероятности поступления воздуха из смежных помещений или его удаления в таковые. Сбалансированный приточно-вытяжной воздухообмен позволяет в значительной степени снизить фактор сквозняков и избежать эффекта «хлопающих дверей».

Однако, на практике, зачастую используют либо приточную (тогда воздух удаляется из помещения через неплотности проемов, окна, форточки, фрамуги), либо вытяжную (когда удаляется теплый и загрязненный воздух, а приток свежего производится естественным путем).

Приточная вентиляция

Производится посредством приточных установок. Вентиляционная приточная установка служит для подачи свежего воздуха в помещение взамен удаляемого.

Приточная установка в современном исполнении может быть как моноблочной, так и наборной. Моноблочные системы имеют большую монтажную готовность и не требуют специальных навыков и знаний при их установке, однако имеют большую стоимость, чем наборные системы приточной вентиляции. Для установки моноблочной системы достаточно закрепить установку на стене и подвести к ней сеть воздуховодов и электропитание.

Приточная установка в качестве основных узлов имеет калорифер, вентиляторы, систему фильтрации и электроавтоматику для управления и контроля.

Если к качеству воздуха предъявляются особые требования, то приточный воздух может подвергаться дополнительной обработке, такой как нагрев, охлаждение, осушение воздуха, увлажнение воздуха, очистка с помощью фильтров и т.д. Приточные установки бывают как промышленного назначения (используются на промышленных объектах), так и бытового.

Вытяжная вентиляция

Является прямо противоположным явлением приточной и предназначена для удаления отработанного воздуха из жилых, производственных и других помещений. Различают общеобменную (осуществляющую воздухообмен для всего помещения) и местную (устанавливаемую непосредственно на рабочем месте).

Как правило, вытяжная вентиляция оправдывает себя на промышленных объектах, когда необходимо удалять избыточное тепло и вредные примеси либо из всего объема воздуха помещения, либо только из определенных мест. Однако, для квартир также может использовать вытяжные установки — на кухнях, в ванных комнатах, туалетах. Работа вытяжной установки может быть основана как на принципе естественного воздухообмена, так и иметь механическое побуждение движения воздуха, например, используя вентиляторы.

Виды воздуховодов для вентиляции

В системы вентилирования входят разные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью механической и естественной вентиляции. Главным их предназначением является транспортировка воздушных масс для получения комфортного микроклимата.Эффективность их работы напрямую зависит от трех факторов:

Классификация воздуховодов по виду материала:Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.Пластиковые – применяются для любых помещений. Основной плюс текущего типа в том, то что из таких конструкций реально создать канал необходимой конфигурации. Данный материал обладает еще и высоким уровнем шумовой и тепловой изоляции.

Классификация по типу сечения:Прямоугольные – легки в монтаже. Прямые линии не требуют дополнительных креплений.Круглые – обладают большим диапазоном размеров, занимают небольшую площадь.Есть еще разделение на гибкие и жесткие воздуховоды. Гибкие используются там, где на канал приходятся разветвления. Для их монтажа нужны дополнительный крепеж. Зачастую только комбинирование различных видов воздуховодов приносит необходимые результаты.

Естественная вентиляция: принцип работы

Традиционная схема движения воздуха предполагает традиционное батарейное отопление — именно его используют в девяноста процентах жилых помещений. Воздух возле окна более холодный, чем рядом со стенами и мебелью внутри помещения. Холодный воздух характеризуется большей плотностью и большим весом, поэтому он спускается вниз и забирает тепло от радиатора. Разнотемпературные  воздушные массы смешиваются, циркулируют по помещению, раздавая свое тепло мебели, стенам. После того, как тепло воздушные массы отдали, они охлаждаются и опускаются в зону радиатора заменяя разреженный воздух под ним. И далее начинается новый круг.

Выше описана схема, обеспечивающая наиболее оптимальное смешение воздушных потоков. Есть и другие варианты. Если батареи расположены на противоположной стороне от окна, если под окном находится слишком маленький радиатор (перекрывающий примерно одну треть оконного проема), струи прохладного воздуха будут опускаться к полу, что создаст не слишком приятную, комфортную атмосферу в помещении — холодный воздух у пола может провоцировать развитие простудных заболевания, поэтому в комнатах, где живут или часто находятся дети, батареи должны располагаться только под окном.

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

• форма воздуховодов;
• используемый для их изготовления материал;
• размер сечения устройства.

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
Круглые – имеют большой диапазон размеров, занимают небольшие площади.

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

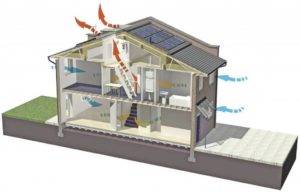

Принцип работы

Сегодня в зданиях устраивают два вида вентиляционных систем: естественную и принудительную. Вторая от первой отличается лишь тем, что в ее схему вставляется вентилятор, создающий давление внутри комнат, под действием которого происходит воздухообмен.

Поэтому самая простая из двух – естественная вентиляция. Она основана на простых законах физики. Когда разница температур воздушных масс становится причиной движения последних. То есть холодный воздух с улицы, проникая внутрь помещения, опускается вниз, потому что плотнее и тяжелее теплого. Последний же поднимается к потолку, где расположены вытяжные каналы.

Теплый воздух считается отработанным, загрязненным. В нем большое количество углекислого газа. Он покидает помещение, тем самым внутри остается чистый воздух. И таким образом происходит обмен воздушных масс. Чем чаще это происходит, тем лучше.

То есть, естественная вентиляция – это система, которая без дополнительных механических устройств производит воздухообмен в зданиях.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.

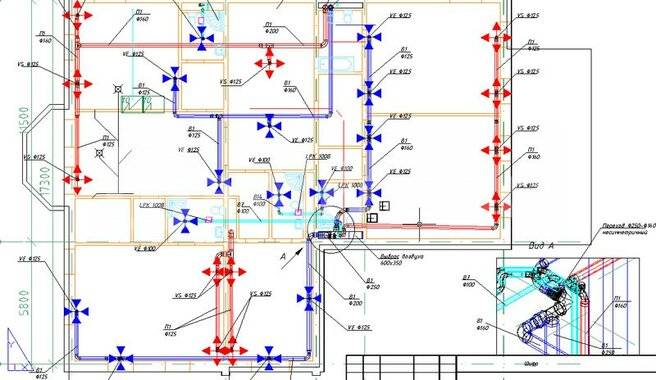

• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Местная и общеобменная вентиляция жилых и производственных помещений

По зоне обслуживания виды вентиляции делятся на два класса: местная и общеобменная. Если максимум концентрации вредных выделений приходится на четко определенные зоны помещения, то используется местная вентиляция. Она необходима для удаления загрязнений из зоны конкретного рабочего места, и не дает отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым ярким примером такого вида механической вентиляции является кухонная вытяжка. Такой тип называется местной вытяжной вентиляцией. В производственных цехах эта проблема решается с помощью местных отсосов. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, а холодные вредные газы становятся тяжелыми и опускаются вниз. Местная приточная вентиляция применяется в виде воздушных душей, воздушных оазисов и воздушных завес.

Пример местной вентиляции механического типа — кухонная вытяжка

Если в очистке нуждается не четко определенная зона, то местная система будет малоэффективной. В этом случае используют общеобменную вентиляцию. Она обслуживает все помещение или же значительную его часть. Общеобменная вытяжная система удаляет тепло, газы, влагу, пыль, пары жидкостей и запахи из зданий. Самым элементарным типом такой системы является вентилятор с электродвигателем. Его устанавливают оконном или дверном проеме. Более усложненный вариант – это применение вентиляторов с вытяжным воздуховодом.

Общеобменная приточная система подает чистый воздух и распределяет его по всему объему помещения. Особенностью общеобменной приточной системы можно назвать ее способность компенсировать недостаток тепла. Для этого подаваемый воздух перед подачей нагревается. Чаще всего из помещения удаляется и подается равное количество воздуха. Бывают случаи, когда извлекается больше, а недостаток компенсируется перетеканием воздуха из соседних помещений.

Схема обустройства в офисном помещении общеобменной вентиляции

Дополнительные материалы по вентиляции

Проектирование вентиляции Основы расчета вентиляции Воздуховоды вентиляционных сетей Проблемы энергосбережения при отоплении или кондиционировании помещений Рекуперация тепла в вентиляционных системах Фильтры для систем вентиляции Приточная вентиляция Особенности вытяжных систем вентиляции Назначение и виды вентиляционных установок Автоматизированные системы вентиляции Вентиляция помещений с повышенной влажностью Обслуживание вентиляционных систем Вентиляция музеев Вентиляция курительных комнат Вентиляционные решетки Шумоглушители для вентиляции Изоляция вентиляционных магистралей Канальные нагреватели в системах вентиляции Канальные охладители в вентиляционных системах Вентиляционные турбины Анализ затрат на устройство и обслуживание вентиляционных магистралей Тепловые воздушные завесы Вентиляция автомобильных стоянок Противопожарная вентиляция

Для дома и офиса Нужна ли искусственная вентиляция в загородном доме или коттедже? Простейшая вентиляция квартиры Вентиляция спальной комнаты Вентиляция частных домов Вентиляция гаражей Вентиляция подвалов и погребов в частном доме Геотермальные системы вентиляции Вентиляция каминов и каминных залов Вентиляция парикмахерских и салонов красоты Вентиляция котельных Для производства и промышленности Основные положения организации промышленной вентиляции Особенности вентиляции промышленных предприятий Вентиляция коровников Вентиляция сварочных участков и цехов Вентиляция складских помещений Требования к эксплуатации производственных вентиляционных систем

Приточно вытяжная естественная вентиляция в помещении

Миф №2 – естественная вытяжка функционирует при любых условиях внешней среды.

Реальность – естественная вытяжка функционирует при разнице температур воздуха внутри и снаружи помещения. В остальных ситуациях она становится притоком или вовсе не работает.

Так, вытяжное проветривание хорошо осуществляется в зимнее время, когда температура воздуха на улице в разы ниже, чем в квартире. В результате теплые воздушные массы поднимаются по вытяжным каналам и выбрасываются наружу.

При этом, в жаркую погоду приток наоборот с улицы поступает в дом с более прохладной температурой. Именно поэтому в помещении становится душно, а постоянная работа кондиционеров не избавляет от недостатка кислорода.

Тоже самое касается ситуаций, когда внешняя и внутренняя температура в доме совпадает, — проветривание помещения не осуществляется, происходит застой микроклимата.

Миф №3 – вентилятор способен осуществлять принудительное движение отработанного воздуха.

Реальность – при отсутствии притока в помещении вентилятор для вытяжки работает напрасно, «вхолостую». Это означает, что устройство для принудительного движения воздуха в ванной комнате не сможет обеспечить вытяжку, если в помещение установлена герметичная дверь.

Поэтому при монтаже вентилятора в санузле для вентиляции естественной приточно-вытяжной обязательно наличие небольшой щели под дверью высотой до 5 мм. Тогда вытяжка начнет функционировать, а воздушный приток будет поступать из соседних комнат.

Миф №4 – нагрев приточного воздуха осуществляется самостоятельно.

Реальность – для нагрева воздушного притока, который поступает в помещение при естественной вентиляции, необходима дополнительная энергия. Холодный воздух нагревается за счет бытовых предметов, людей и радиаторов отопления, как бы «отбирая» у них тепловую энергию.

Особенности приточно-вытяжной вентиляции

Приточная и вытяжная вентиляция взаимодействует с двумя различными типами воздушных потоков, которые затем обрабатываются.

В вентиляционной установке все необходимое оборудование и дополнительные системы размещаются в единой раме, которая может быть установлена на лоджии, на чердаке, на стене снаружи дома и т.д.

Специальная конструкция устройства дает широкие возможности для обеспечения вентиляции любого количества помещений в здании.

Помимо основной функции – перемещения воздуха, приточно-вытяжная вентиляция включает в себя следующий арсенал вспомогательных подсистем и дополнительных функций.

К ним относятся следующие:

• ионизация частиц и увлажнение;
• Охлаждение и нагрев воздуха;
• Дезинфекция и фильтрация воздуха.

Рассмотрим типичный рабочий цикл системы приточно-вытяжной вентиляции на основе двухконтурной модели.

На первом этапе происходит забор холодного воздуха из окружающей среды и отвод теплого воздуха из помещений. С обеих сторон воздух проходит через систему очистки.

Затем холодный воздух поступает в нагреватель – характерно для PVH с рекуперацией тепла. Кроме того, тепло передается холодному газу от теплого отработанного воздуха – типично для традиционных систем.

После нагрева и теплообмена воздух удаляется через внешний воздуховод, а в помещение поступает нагретый свежий воздух.

Обычная схема вентиляционного модуля включает теплообменную камеру (рекуператор), в которой происходит обмен тепловой энергией между противоположными потоками воздуха. В любом случае, каждый поток воздуха проходит через двойную систему фильтрации.

Основными принципами приточно-вытяжной вентиляции являются эффективность и экономичность.

Классическая схема приточно-вытяжной вентиляции имеет следующие преимущества

• простые в эксплуатации и обслуживании съемные компоненты
• высокая степень очистки входного потока
• Целостность и модульность конструкции.

Для расширения функциональных возможностей приточные и вытяжные установки оснащаются вспомогательными блоками управления и контроля, системами фильтрации, датчиками, автоматическими реле времени, шумоглушителями, сигнализацией перегрузки двигателя, блоками рекуперации, баками для конденсата и т.д.

Отдельные блоки могут использоваться как часть системы приточной и вытяжной вентиляции для подачи приточного или вытяжного воздуха. В таких случаях в ответвлениях приточных воздуховодов устанавливаются системы фильтров, агрегаты со спринклерами и канальные нагреватели. Оборудование устанавливается вблизи точек подачи приточного воздуха. Все устройства, участвующие в обработке воздуха, включая вытяжной вентилятор, могут быть размещены в одном корпусе. Такие агрегаты используются на малых предприятиях, в частных спортивных комплексах и загородных домах. В конструкции вытяжных установок отсутствуют устройства, участвующие в подготовке воздуха для подачи в помещение. Его легче устанавливать, обслуживать, эксплуатировать. Приточная вентиляционная установка в передней части домаБлоки с фильтрами и радиаторами. Приточно-вытяжная установка. Снимите устройство в автосервисе.

Виды вентиляционного оборудования с рекуперацией

Сегодня производителями представлен широкий ассортимент вентиляционного оборудования с рекуперацией. Оно может быть центральным, предназначенным для обслуживания всего строения, или децентрализованным. Такие системы устанавливают в отдельных помещениях. Мощность агрегатов также различается.

Основная классификация техники производится по типу теплоносителя (жидкости или пара), а также по конструктивным особенностям.

Существует несколько видов рекуператоров: пластинчатые, роторные, тепловые трубки и др.

Пластинчатые

Такие рекуператоры могут быть перекрестными и противоточными. Первый вариант относится к наиболее распространенному типу оборудования. Его КПД может доходить до 65%. Агрегат устроен таким образом, что обеспечивается практически полная герметичность, защищающая от смешивания выводящегося и подающегося воздуха. Увеличение КПД может быть достигнуто путем последовательной установки двух рекуператоров или монтажа перекрестно-противоточного устройства.

Пластинчатый рекуператор

Теплообменник может быть выполнен из нескольких видов материалов. Какие из них наиболее часто применяются при изготовлении агрегатов?

1. Алюминий. Для разделения потоков воздуха используется фольга из алюминия.  Одним из преимуществ устройств является их бюджетность. Часто используется и возможность их установки для организации циркуляции воздуха в бассейнах. Однако потенциального потребителя может остановить периодические обмерзания, для устранения чего требуется дополнительно обогревать оборудование. Понятно, что из-за этого повышаются затраты на электричество.
2. Пластик. Достоинства пластмассового агрегата — практически такие же, как и у алюминиевого аналога. А КПД их выше. Но пластик не относится к прочным и надежным материалам.
3. Целлюлоза. Перегородки, выполненные из этого материала, впитывают влагу. Поэтому в помещение поступает воздух, не только подогретый, но и увлажненный.

Металлический и целлюлозный рекуператоры

Теплообменник с бумажными пластинами практически не обмерзает, соответственно, не нужно тратить время и электроэнергию на оттаивание. Конечно, циркуляция воздуха в помещениях с повышенной влажностью устройствами этого типа не осуществляется.

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными.

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

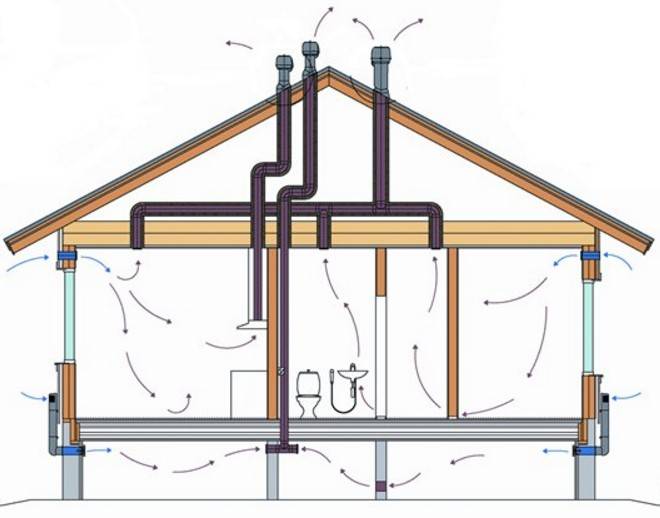

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

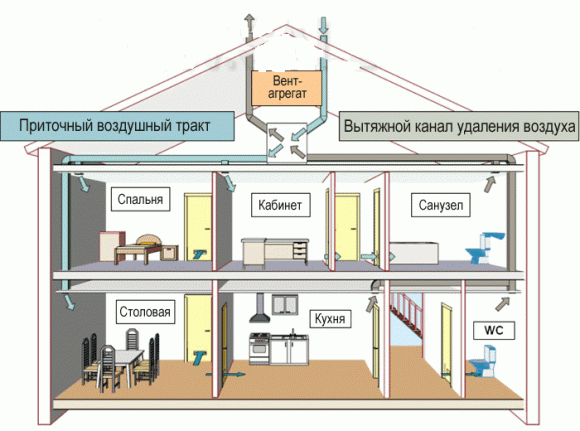

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.
