Фильтрующий колодец своими руками

Материалы для устройства донного фильтра, описание и подготовка

Кварцевый песок для очистки колодца

Речная галька. Как и песок, встречается по берегам рек в виде камешков разного размера и цвета округлой формы. Галька – природный химически нейтральный материал, с нормальным радиационным фоном. Гальку перед укладкой в колодец так же нужно промыть под струей воды.

Галька для очистки воды

Гравий – рыхлая пористая осадочная горная порода. Зерна гравия бывают разного размера, от нескольких миллиметров до нескольких сантиметров. Гравий часто имеет примеси более твердых пород, глины или песка. Применяется также в системах дренирования. Нельзя брать гравий, использованный в других системах – из-за пористости этот материал способен накапливать различные опасные загрязнения.

Гравий для укладки в колодец

Щебень. Камни неправильной формы разного размера, добываются механическим способом. Могут быть из различных минералов. Для устройства донного фильтра подходит далеко не всякая щебенка. Строительный щебень из известняков пылит и загрязняет воду, а при длительном контакте с ней размывается. Гранитный щебень также не подходит – он имеет повышенный радиационный фон. Для донного фильтра рекомендуют брать щебень из нейтральных минералов, обладающих способностью очищать воду, например, жадеит. Приобрести его можно в магазинах, торгующих банными аксессуарами – этот камень наиболее популярен для печей-каменок.

Щебень для укладки в колодец

Шунгит, или окаменевшая нефть. Применяется в системах очистки воды для удаления из нее соединений тяжелых металлов, органических загрязнений и нефтепродуктов. Если колодец расположен вблизи предприятий или автодорог, или глубина колодца не превышает 5 метров, добавление шунгита позволит обеззаразить ее.

Камень шунгит отлично подойдет для очистки воды

Технология обустройства

  • Для обустройства дренажной системы используются железобетонные или пластиковые конструкции. Принцип действия самой системы прост, начиная с верхней точки участка, на определенную глубину, под уклон от 20, до 50 мм на 2 м погонных, закладываются перфорированные трубы для сбора грунтовых вод. На поворотах и в узловых соединениях обустраиваются поворотные или смотровые колодцы.
  • Вся система собирается в единый узел, который венчает дренажный или накопительный колодец. Из него собранная вода выводится принудительным или естественным способом. Дренажные колодцы своими руками сделать вполне реально, бетонные конструкции достаточно надежные и цена у них доступна, но они громоздкие и тяжелые.
  • Изделия из пластика легкие и удобные, они быстро и просто монтируются, но цена на пластиковые колодцы, особенно большого диаметра, высока. Поэтому многие люди предпочитают поворотные и смотровые колодцы делать пластиковыми, а дренажный колодец для септика своими руками делать из бетона.

Варианты дренажа.

Использование бетонных колец

  • Устройство дренажного колодца своими руками из бетонных колец в одиночку практически не реально. Как минимум, вам понадобится помощь еще 1 человека. Спецтехника нужна, чтобы доставить кольца на участок, далее можно обойтись своими силами, кольца можно просто перекатить на нужное место.
  • Дренажный колодец для септика своими руками закладывается на глубину 2 – 3 м. Примерно на такую же глубину зарывается и накопительная конструкция. При закладке можно действовать 2 способами, инструкция в обоих случаях проста.
  • Для первого варианта, снимается верхний слой грунта, по размеру кольца, далее в него вставляется кольцо, после чего, изнутри начинаете углубляться. По мере заглубления, кольцо под собственным весом будет опускаться.
    Достигнув уровня земли, на него выставляется следующее кольцо и скрепляется металлическими скобами. Так заглубляетесь и наращиваете до нужной глубины. Кольца, с внешней стороны должны быть гидроизолированы.

Виды бетонных колец.

  • Второй вариант, с нашей точки зрения, надежней и немного проще. Изначально роется котлован на 30 – 40 см больше диаметра колец. Если снизу грунт мягкий, то засыпается гравийная подушка в 150 – 200 мм от подошвы. После чего кольца, поочередно сбрасываются и скрепляются скобами. Внешняя сторона гидроизолируется.
  • Пространство между кольцом и стенкой шахты на 50 см вверх, засыпается щебнем. Далее все пространство, до верха, засыпается и утрамбовывается глиной. В результате получается глиняный замок, который будет надежной защитой от грунтовых вод и такая шахта прослужит достаточно долго.
  • На дно шахты слоями засыпается песок, мелкий гравий и щебень. Общий размер фильтра должен быть не менее 350 мм. Стыки колец замазываются цементно-песчаным раствором с применением водостойкого цемента.
  • Если планируется накопительная емкость, то после установки колец, на дно засыпается подушка из песка с гравием, монтируется армирующий каркас и заливается бетон. Арматурный каркас должен заходить в специально просверленные по периметру кольца отверстия.

Бетонный септик.

Пластиковый вариант

  • Устройство дренажного колодца своими руками из пластика намного легче и проще. Изначально роется шурф нужной глубины, на дне шахты делается подушка из песка и гравия и заливается армированная бетонная подошва. Шахта должна быть несколько больше диаметра колодца. Оставшееся место засыпается песком или щебнем.
  • Для малых дренажных систем осмотровые и поворотные колодцы можно сделать самостоятельно из пластиковой трубы диаметром от 340 мм, до 460 мм.
  • Для стыковки труб используются резиновые прокладки. Если колодец делается из пластиковой трубы, дно можно герметизировать битумом или приклеить и промазать герметикам.
  • На каждом колодце должна быть герметично закрывающаяся крышка, горловина конструкции может возвышаться над уровнем грунта на 100 мм. В случае если система забивается, пробивать ее рекомендуется при помощи большого напора воды.

Пластиковые септики.

На видео в этой статье показано обустройство системы в частном доме.

Монтаж дренажных смотровых колодцев


Смотровой колодец пластиковый должен располагаться в месте пересечения нескольких дренажных труб, которые имеют отверстия. Через них вода начинает просачиваться из почвы внутрь. Конструкция всех смотровых колодцев является схожей, она включает следующие элементы:

  • горловина;
  • лоток;
  • рабочая камера;
  • основа;
  • люк.

Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.

Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.

Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:

  1. Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
  2. Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
  3. Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
  4. Монтаж колодцев производится по углам, укладываются дрены.
  5. Установка смотровых окошек осуществляется выше уровня почвы.

Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.

Устройство колодца и нормативы

Сооружается фильтрационный колодец всегда без дна, т.е. нужно возвести только стены. Дно сооружения перекрывается фильтрующей загрузкой, ее еще называют донным фильтром

Стоит отметить, что следует акцентировать внимание на правильную установку трубы для отвода вод. Она должна устанавливаться на уровне выше загрузки более чем 0,15 м, чтобы воды успевали уходить через фильтр в землю, не подтапливая колодец

Область, в которую попадает струя из сливной трубы, прокладывается антисептированным щитком из древесины, который способствует распространению строчных вод равномерно по периметру сооружения. Таким образом, можно избежать размывания фильтрующей засыпки

В качестве загрузки используются такие материалы, как щебень, гравий, керамзит, осколки кирпича, шлак. Все эти засыпки будут эффективны в работе и доступны практически всегда, поэтому их легко менять при необходимости.

В стенах сооружения проделываются отверстия диаметром не более 6 см. Отверстия необходимо выполнить по всему периметру стен в шахматном порядке, и они должны располагаться в 10 см друг от друга. Внешняя сторона колодца обсыпается материалом, использованным в качестве загрузки. Ширина слоя должна составлять примерно 50 см. Боковые отверстия позволяют увеличить производительность фильтрующего колодца.

Стены колодца можно возвести из различных материалов, которые могут оказаться под рукой у любого, например, бочка из металла, кольца из железобетона или даже покрышки. Ко всему прочему, можно обложить стены кирпичом или естественным камнем. Главное, что нужно понимать, при установке колодца, оставлять промежутки или выполнить отверстия после укладки. В данном случае, фильтрующий колодец схож с выгребной ямой без дна, о которой мы рассказывали в одной из предыдущих статей. Материалы для возведения таких колодцев можно посмотреть там.

Также, одним из современных решений является использования конического фильтрационного колодца. Он представляет собой коническую пластиковую емкость без дна, устанавливаемую узкой частью кверху. Узкая часть занимает немного места на поверхности участка и служит для засыпки фильтрующего материала, обслуживания и вентиляции колодца.

Если предусматривается установка колодца больших габаритов, то целесообразным решением будет обустройство не одного, а нескольких колодцев для септика меньших размеров вместо одного. Главное, предусмотреть удаленность источников питьевой воды от этих колодцев.

Следует укомплектовать колодец трубой для вентиляции. Ее необходимо устанавливать в перекрытии так, чтобы верхушка трубы располагалась на поверхности и оснащалась флюгаркой. Оптимальный диаметр трубы составляет 100 мм.

Устройство фильтрационного колодца для септика – это трудоемкий процесс, требующий расчетов и следования установленным нормам и правилам. Например, несоблюдения расстояний между колодезным днищем и сточными водами приведет к размыванию засыпки и снижению ее эффективности, что, впоследствии, может повлиять на устойчивость самой конструкции. Поэтому следование даже простейшим правилам поможет обустроить колодец для септика фильтрующий своими руками.

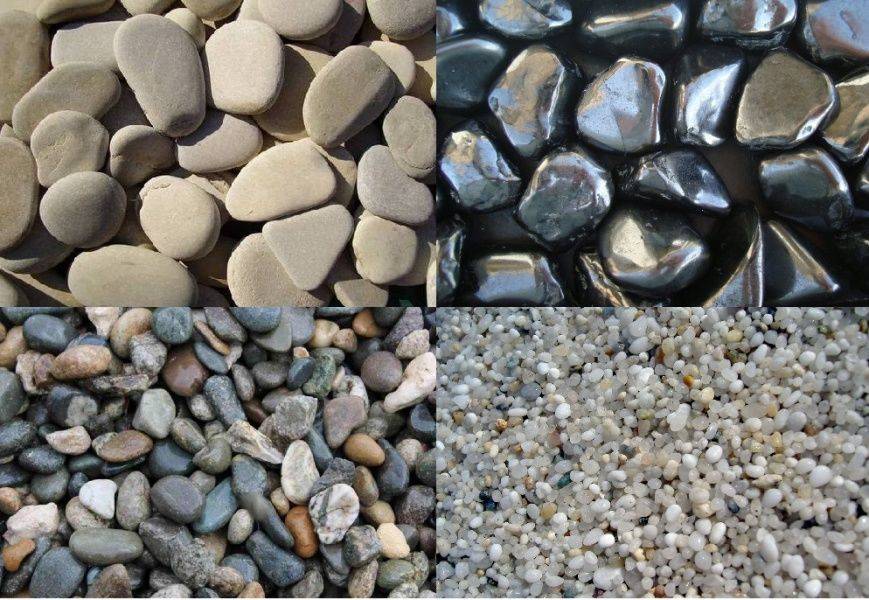

Материалы для устройства донного фильтра

При самостоятельном изготовлении данного узла хорошо подойдут перечисленные компоненты:

  • Речной песок в зернах не больше 1 мм. Его извлекают с берегов окрестных рек. Перед применением его нужно тщательно промыть, для обустройства фильтрующего элемента понадобятся лишь его крупные частицы.
  • Галька с берегов рек имеет вид камней различных размеров с закругленными гранями. Перед использованием ее следует тщательно промыть.
  • Гравий представляет собой пористую горную породу, может иметь разные размеры от 1 мм до 5 см. Следует использоваться только чистые камни для колодца, предварительно их промывая. Повторное использование таких элементов не рекомендуется.
  • Щебень – это вид различных минералов, добываемых механическим путем. Он бывает различных размеров. Для колодцев подойдет жадеит, который можно купить в магазинах с товаром для обустройства бассейнов.
  • Шунгит представляет собой окаменевшую нефть. Может обезвредить органические разложения и нефтепродукты, очистить воду от железа. Используется при условии, что рядом находятся предприятия либо автомобильные дороги.

Как видим, перед использованием данные материалы необходимо тщательно подбирать. Повторное применение песка и пористых соединений запрещено.

Технические требования к размещению дренажной системы

Инженерные системы для отвода воды проектируют согласно требованиям СНиП -85, -85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.

Размещение элементов системы согласно строительных норм:

  • Водосборные коллекторы – в нижних точках участка;
  • Дренажные колодцы – на поворотах каналов и через каждые 20 м.
  • Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.

Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:

  • глубину заложения дренажной трубы;
  • оптимальный уклон дрен;
  • количество и места расположения колодцев;
  • способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.

Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.

Для устройства подземного пристенного дренажа рассчитывают:

  1. Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
  2. Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.

После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.

Колодцы септики для фильтрации, правила устройства

Также домашним умельцам нужно определить объем отстойника, правильно рассчитать место его установки с учетом рекомендуемого расстояния от ЛОС до водозабора и стен дома. Помимо этого, следует соблюдать расстояние от септика до фильтрующего колодца в соответствии с действующими санитарными нормами.

Как правильно распланировать участок

Работу по обустройству канализации на участке начинают с планирования территории. Необходимо выбрать место, где расположить колодцы септики.

  1. Что касается герметичного септика, его разрешается устраивать в любом месте на территории участка. Единственное ограничение связано с тем, что в отстойнике необходимо делать вентиляцию, которую сопровождает наличие неприятных запахов. Но при условии правильной прокладки труб с уклоном вентиляционный отвод можно сделать в любом месте канализационной магистрали.

Если обсадная труба надежно герметизирована в стволе скважины, тогда водозабор из нижних водоносных слоев можно располагать в любом месте. Дело в том, что нижние и верхние горизонты, несущие воду, не сообщаются.

Размеры колодца и септика

Отстойник должен иметь размер, способный принять трехдневный максимальный объем стоков. Использованная жидкость в процессе полноценной сепарации разлагается на тяжелые и легкие фракции и очищенную воду. Длится переработка нечистот в отстойнике продолжительное время и поэтому необходим достаточный объем резервуара.

Когда создается дренажный колодец для септика, важен не так объем как размер впитывающей поверхности.

Помимо этого на степень поглощения жидкости оказывает влияние тип грунта:

  • песок в сутки может впитать примерно 90 литров;
  • супесчаные почвы – около 50 литров;
  • суглинки – ежесуточно не больше 25 литров.

С целью максимального увеличения поверхности впитывания влаги при постройке фильтрующего колодца предпринимают ряд действий:

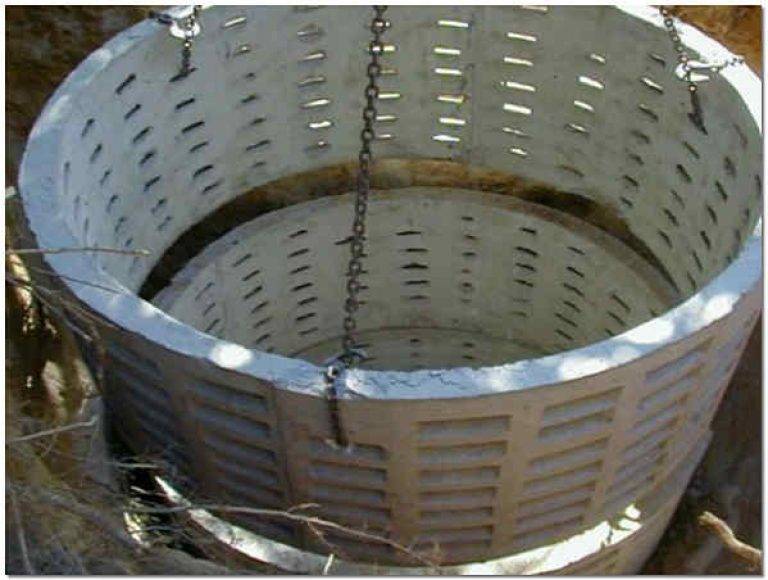

  1. Стенки делают перфорированными, благодаря чему при заполнении колодца вода в почву начинает впитываться не только через дно, но и через отверстия.
  2. На дно вырытого котлована и в пространство за стенами колодца насыпают дренаж, которым может быть гравий, щебень, битый кирпич и т.д. Благодаря такой мере к поверхности грунта проникает максимальное количество жидкости, а также предотвращается снижение впитывающей способности в результате заиливания.
  3. На грунтах, обладающих низкой степенью впитывания воды, обычно обустраивают поле фильтрации – копают канавы и в дренаж укладывают трубы с перфорацией.

Материалы для постройки септика и колодца

Монолит из железобетона. Преимуществом данного варианта является минимальная стоимость. Статья расходов будет состоять из затрат на закупку песка, щебенки и цемента.

Как расчитать фильтрующую площадь колодца

Когда все санитарные требования учтены, настала пора рассчитать необходимую фильтрующую площадь колодца. Сложив площадь дна с площадями всех стен, и умножив на высоту слоя фильтрующего материала, получаем суммарную фильтрующую площадь поверхности колодца. Она ни в коем случае не должна быть больше четырёх квадратных метров! А глубину ограничиваем двумя с половиной – тремя метрами с учётом того, что подземные воды должны быть ниже дна колодца хотя бы на 1 метр.

Например, если колодец сделать из колец диаметром 1м, то площадь дна будет 0,76м2. При максимально допустимой высоте донного фильтра в 1м, площадь стенок колодца, с которыми соприкасается фильтрующий материал будет 2*3,14*радиус кольца*высоту 1м = 3,14м2. Общая фильтрующая поверхность колодца будет составлять 0,76+3,14 = 2,39м2.

При оценке берётся в расчёт не только определённый в конкретный момент уровень грунтовых вод УГВ, но также сезонные колебания (ведь наивысшей точки подземная влага достигает, когда весной таит снежный покров). Если нет никаких данных о точке нахождения подземных вод, её следует определить путём рытья ям.

Оптимальным считается то место, где проявления влажности в яме замечаются в полутора-двух метрах ниже уровня поверхности. Если же вдруг вода показывается, когда не пройдено и метра, тогда такое место категорически не годится и от фильтрационного колодца придётся отказаться.

Необходимая площадка разрыта. Самое время взяться за подвоз шлака или гравия, щебня или битого кирпича, керамзита. Размер фракций для фильтрующего слоя (донного фильтра) должен быть не более трёх сантиметров. Если это условие соблюдается, из хозяйственно-бытовых стоков на фильтрующих частицах осаждается ил, который становится средой для развития колоний микроорганизмов. Биобактерии, обеспечивая себя забираемыми из сточных вод веществами производят побочный эффект разложения органики, накапливающейся на дне (выпадающий в осадок).

Отфильтрованные стоки уходят через донный фильтр и перфорированные стенки колодца в песчаный грунт или супесь к грунтовым водам. Сверху идут слои (по порядку) – щебня-мелкофракционника, битых кирпичей и шлака из отвалов. Теми же материалами закрывают промежуток от стенки колодца до стенки шахты.

Грунтовые слои, отделяющие дно колодца от подземных вод, довершают освобождение стоков от вредных примесей биологического происхождения.

Кстати, площадь нужна для расчётов не только количества используемых фильтрационных материалов, но также и способности фильтрующих слоёв перенести нагрузку. Так, супеси могут за сутки «переработать» сорок литров стоков на квадратный метр, песок вытянет вдвое больше (и это уже предел, чего-либо лучшего просто не найти). Размеры колодца при различных расходах сточных вод приведены в таблице.

Форма колодца особой роли не играет, подбирать её можно по своему усмотрению. А вот материалы для стенок опробованы уже многолетней практикой: это монолит-бетон, сборный дырчатый железобетон, кирпич усиленного обжига (пережжённые кирпичи), бутовый камень.

«Биологическим очистителем» можно назвать сооружение, в котором, используя природные материалы в качестве фильтра, происходит удаление биологических загрязнений из сточных вод, после того как они прошли предварительную очистку от взвешенных фракций. Данный метод позволяет рачительно использовать эти воды для бытовых нужд на приусадебном участке после ступенчатого их очищения. Существуют различные способы подобной очистки, но самый доступный и простой – фильтрующий колодец. При кажущейся простоте сооружения эффективность его очень высокая, составляет порядка 70-80%. Его функциональность во многом зависит от пористости фильтрата (песка, шлака, торфа, пр.). В то же время, соорудить такой колодец под силу каждому желающему. Нужно только знать некоторые нюансы.

Устройство пластиковых ревизионных и накопительных резервуаров

Если приобретена пластиковая емкость для дренажного колодца, ее нужно будет только правильно установить на предварительно выполненное основание. Монтаж этих двух видов конструкций почти аналогичен. Отличие может заключаться в количестве отводных труб, параметрах колодцев и в разном их расположении, которое может быть вертикальным или горизонтальным.

Смотровые конструкции, как правило, создают в вертикальном положении, а накопительные бывают обустроенными, как в вертикальном, так и в горизонтальном варианте. Помимо этого, коллекторные колодцы укомплектовывают дренажным насосным оборудованием, а отвод труб делают в водосборник.

Монтаж колодца выполняется поэтапно:

  1. На приусадебном участке, на площади, выделенной под установку конструкции, углубляют почву примерно на 40 сантиметров от уровня прокладки труб.
  2. Насыпают и утрамбовывают слои песка и щебня.
  3. Подготавливают бетонный раствор из расчета 3 части песка и 1 часть цемента и заливают им дно.
  4. После затвердения основания, когда оно будет подготовлено полностью, на что уходит примерно два дня, укладывают слой геотекстиля.
  5. Емкость размещают на бетонной подошве и подсоединяют трубы к отводам.

На завершающем этапе сверху устанавливают люк и засыпают конструкцию со всех сторон щебнем и грунтом.

Создание фильтра своими руками

Перед тем как вести речь об обустройстве донного фильтра, следует упомянуть о том, какие типы фильтра бывают в зависимости от способа укладки. Это – прямые и обратные донные фильтры. Первые укладываются на дно колодца по схеме «от крупного к мелкому»; вторые – с точностью до наоборот. Прямые используются для мягкого глиняного дна или при установке щита. Обратные используются для песчаного дна со спокойным водным источником.

Донный фильтр из осины (на щите)

Подобный тип фильтра устанавливается в случае опасности возникновения плавуна (песка, насыщенного грунтовыми водами). Технология создания такого фильтра весьма проста: изготавливается деревянный щит округлой формы из определенных сортов дерева. Наиболее частый вариант – осина. Собирается такой щит из обычных сколоченных между собой досок. По размеру и форме он должен практически идеально совпадать с внутренним диаметром колодца.

В готовом щите нужно проделать несколько отверстий диаметром около 1 см, затем обернуть его геотекстилем и опустить на колодезное дно. Для того чтобы предотвратить подъем щита наверх, на него укладываем крупный камень, затем – слой гравия/речной гальки. Его толщина должна составлять около 20 см.

Внимание! Имейте в виду, что при обустройстве щитового фильтра на дно колодца с потенциальным плавуном велика вероятность постепенного затягивания деревянного щита в грунт. Поэтому фильтр подлежит замене (минимум 1 раз в 5 лет).

Обустройство подходящего фильтра на плавуне

Если же в колодце образовался самый настоящий плавун или в результате бурения песчаный слой пройти не удалось, имеет смысл устанавливать фильтр на плавуне. Сразу следует сказать, что в данном случае использование щитового фильтра нецелесообразно, поскольку он довольно быстро погрузится в почву, перестав выполнять возложенную на него функцию, или же кольцевой зазор между щитом и колодезной шахтой будет слишком велик.

Итак, что же можно сделать с плавуном? В ситуации, когда на дне присутствует ярко выраженный плавун, оптимальным решением будет установка плиты, по размеру совпадающей с размером колодезного дна. Петли этой плиты привариваются к элементам нижнего кольца, в котором проделываются отверстия V-образной формы и горизонтальной формы. Их необходимо залить предварительно подготовленным пористым бетоном.

Прямой и обратный донные фильтры

Он представляет собой ни что иное как смесь цемента и гравия (песок не добавляется!). Количество воды должно быть добавлено в смесь такое, чтобы та стала по консистенции похожа на густую сметану. Готовым раствором заливаются все отверстия. Раствор должен застыть. Фильтр с пористым бетоном отлично очищает воду от мутности и при этом нейтрализует опасность плавуна.

На этом наш материал подошел к концу. Теперь вы имеете представление о том, что такое донный фильтр, зачем и как его применяют для очистки колодца. Удачи!
