Надежные фасонные детали новейшего образца — фитинги для сшитого полиэтилена

Технология монтажа

Эластичный материал PEX позволяет делать фитинговые соединения более герметичными.

Компрессионные (обжимные) фитинги

Трубы необходимо нарезать под углом 90 градусов по отношению к продольной оси, чтобы срез был максимально ровным и не содержал заусенец. Лучше – специальным инструментом.

Для осуществления работ потребуются инструменты:

• ножницы (секатор) для резки труб;
• пара гаечных ключей.

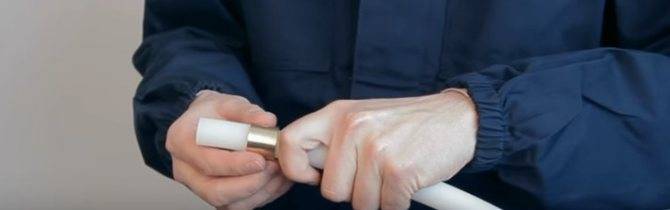

Монтаж элементов производится в такой последовательности.

Обжимная гайка насаживается на трубу так, чтобы резьба была бы направлена к трубному срезу.

Разрезное кольцо при надевании устанавливается в таком положении, чтобы оно находилось на расстоянии в 1 мм от края трубы.

Затем труба устанавливается (натягивается) на штуцер фасонного элемента (фитинга) до упора. Нужно обеспечить плотное прилегание.

Следующим этапом будет аккуратное закручивание гайки ключами достаточно плотно, но с пониманием того, что чрезмерное усилие может нанести вред соединению.

Напрессовочной способ

Этот вариант может осуществляться с применением аксиального фитинга, снабженного специальной надвижной гильзой, которая натягивается на штуцер элемента с помощью пресса, после чего происходит ее опрессовка.

Потребуются инструменты:

• ножницы или секатор;
• расширитель, имеющий насадки разного размера;
• аксиальный пресс.

Для расширения трубы можно воспользоваться специальным прибором.

Далее внутрь раструба вставляется штуцер корпуса.

Затем гильза надвигается на окончание трубы, где расположен фитинг, с использованием аксиального пресса.

Применение

Модифицированные полиэтиленовые продукты со сшитой структурой молекул являются материалами нового поколения. Благодаря своим свойствам они находят очень широкое применение в изготовлении изделий для бытовых либо производственных нужд:

• В производстве напорных труб как для холодного водоснабжения, так и для подачи горячей воды, применяемых для малоэтажек либо многоквартирных домов с большим количеством потребителей,Для газопроводных систем, транспортирующих природный газ под землей,Для создания отопительных труб, в частности в системах теплого пола,В производстве соединительных элементов для отопительных и коммуникативных ПЭ трубопроводов: фитингов, заглушек и т.п.,Для наиболее прочных изоляций кабелей высокого напряжения,При изготовлении различных стройматериалов, технических деталей, элементов приборов и аппаратов.

Разнообразие труб для монтажа различных систем в квартире или доме прослеживается не только по материалу. Внутри каждой такой группы также имеются свои особенности. Изделия отличаются способом производстваи объемом переносимых ими нагрузок.

Классические чугунные трубы можно оставить без изменений или обновить, а также заменить на довольно большое число уступающих или превосходящих их по свойствам аналогов. Среди них и относительно дорогие стальные изделия, способные выдерживать температуру выше 100 градусов Цельсия при огромном давлении. При этом они довольно неустойчивы к деформациям при воздействии больших температур, что делает невозможным их использование в скрытом виде.

Разновидности фитингов

Производить изгибание труб из сшитого полиэтилена очень просто – для этого их нужно только прогреть строительным феном. Однако при монтаже системы могут понадобиться не только изгибы, но и стыковка отдельных кусков трубы – в данном случае применяют фитинги.

Различают такие виды фитинги по функциональному назначению:

• тройники и крестовины;
• угловые детали;
• муфты;
• заглушки;
• сгоны.

В тех местах, где планируется сделать изменение направления трубопровода, обычно используют уголки. На прямолинейных участках для стыковки применяются муфты. Если требуется нарастить к готовому трубопроводу дополнительный участок, то используют сгоны. Предназначение тройников и крестовин – выполнение разводки трубопровода, а заглушки служат для закрытия торцов.

Вместе с тем, различают несколько видов материалов для фитингов:

• поливинилхлорид;
• полиэтилен;
• полипропилен;
• комбинированный материал.

Чаще всего используются латунные стыковочные детали. Соединять отрезки трубы одинакового сечения нужно прямыми фитингами, а разного диаметра – редукционными.

Что делать если пробили трубу теплого пола?

При наличии тёплых водяных полов в доме или квартире, бывают случаи, когда трубопровод пола может быть пробит. В первую очередь, если пол функционирует, следует отключить его от водоснабжения. Но чаще, такое повреждение происходит в период монтажа или ремонта системы, когда финишное покрытие не уложено и не залита стяжка — это огромный плюс.

При наличии бетонной стяжки, чтобы найти место повреждения, потребуется перфоратор, зубило и молоток, для разрушения бетона. Делать это следует аккуратно, чтобы не повредить целый контур.

При пробивании трубы из металлопластика или полиэтилена, ремонт их производится пресс-муфтами, с помощью специального пресса.

Вычислив место пробоя, следует удалить повреждённый участок, а на его место установить целый контур. Соединение осуществляется с помощью пресс-муфт, которые для защиты от цементного раствора следует завернуть в полиэтиленовую плёнку.

Пресс-фитинги что это такое

Выделяется несколько разновидностей пресс-фитингов, однако, они практически ничем не различаются. Любая деталь сконструирована из: Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

1. Корпуса. От этого элемента зависит тип устройства, он может быть сделан в форме угла, тройника или муфты. В качестве материалов изготовления для корпуса чаще всего выступают латунь или медь.
2. Гильзы. Это базисная составляющая фитинга, которая сделана из нержавейки. На поверхность гильзы монтируются колодки специального инструмента, предназначенного для обжима.
3. Клипсы. Эта деталь выглядит как кольцо из эластичного материала. Клипса предназначена для соединения гильзы и корпуса, а также выступает в качестве прокладки, которая защищает соединение от распространения гальванических токов.

Устройство неразъёмного пресс-фитинга Valtec

Можно ли удлинять трубы, если не хватило длины?

Как известно, делать петлю тёплого водяного пола лучше цельной, это придаёт системе надёжность, а соединения осуществлять в местах крепления с коллектором. При большом размере обогреваемого помещения рекомендовано разбивать площадь на несколько ветвей.

Чтобы не ошибиться в размере петли, следует правильно произвести расчёт. Для этого можно воспользоваться онлайн-калькулятором.

Однако, удлинить контур тёплого пола при необходимости всё же можно, путём подсоединения к нему недостающего участка трубы, что кстати по Госту разрешено. Наращивать петли пола с обогревом возможно по различным методикам, для этого используются стыковые соединения — чаще пресс-фитинги.

Подводя итог можно сказать, что соединение труб тёплого пола допустимо, и есть различные способы. Но практичнее и надёжнее укладывать цельную петлю, особенно под стяжку, чтобы в случаи протечки не пришлось разрушать бетонный слой.

Кроме того, следует отдавать предпочтение качественным трубным изделиям и соединительным деталям, от проверенных производителей. В таком случаи, нагревательный пол вам прослужит долго и будет создавать комфортную атмосферу в доме.

Характеристики

При изготовлении труб, фитингов из сшитого полиэтилена происходит не соединение отдельных листов, а сшивание молекул. Это позволяет получить поперечные связи, которые похожи на трехмерную сетку. Такая технология применяется для получения материала с улучшенными параметрами.

Зависимо от способа изготовления соединительных деталей из сшитого полиэтилена, выделяется несколько видов этого материала, которые имеют разную маркировку:

1. РЕ-Хa — при изготовлении происходит длительное нагревание материала. При термической обработке используются пероксиды.
2. РЕ-Хb — при производстве материала обычный полиэтилен обрабатывается жидкостью из силана, смешанного с катализатором.
3. РЕ-Хc — в процессе изготовления молекулы полиэтилена подвергаются бомбардировке электронами. Для этого используется специальное оборудование.
4. РЕ-Хd — при производстве используется азот.

Технические характеристики сшитого полиэтилена:

• выдерживает нагревание до 200 градусов;
• после проведения монтажных работ материал не дает усадки;
• высокая прочность.

При сшивании изменяется кристаллическая структура материала. Это позволяет сгибать детали под различными углами без разрывов, появления трещин.

№2. Метод сшивки труб PEX-труб

Важнейший параметр при выборе труб из сшитого полиэтилена – это метод сшивки, который использовал производитель. От него зависит количество образованных дополнительных связей, а следовательно, и эксплуатационные качества изделия.

Для образования дополнительных связей (мостов) в полиэтилене используют такие методы сшивки:

• сшивка пероксидом, такие трубы маркируются PEX-A;
• сшивка силаном, PEX-B;
• радиационная сшивка, PEX-C;
• азотная сшивка, PEX-D.

Трубы PEX-A получают путем нагревания сырья с добавлением пероксидов. Плотность сшивки у этого способа максимальная и достигает 70-75%. Это позволяет говорить о таких преимуществах, как отличная гибкость (максимальная среди аналогов) и эффект памяти (при разматывании бухты труба практически сразу принимает исходную прямую форму). Перегибы и заломы, которые могут появиться в процессе монтажа, можно исправить, если немного нагреть трубу строительным феном. Основной минус – это высокая цена, так как технология пероксидной сшивки считается самой дорогой. Кроме того, во время эксплуатации проходит вымывание химических веществ, причем несколько более интенсивно, чем в других PEX-трубах.

Трубы PEX-B производят в два этапа. Сначала в сырье добавляют органические силаниды, получая на выходе недосшитую трубу. После этого изделие гидратируется, и в итоге плотность сшивки достигает 65%. Такие трубы отличаются невысокой ценой, они устойчивы к окислению, имеют высокие показатели давления, при котором происходит разрыв трубы. По надежности они практически не уступают трубам PEX-A: хоть процент сшивки тут ниже, но прочность связей выше, чем при пероксидной сшивке. Из минусов отметим жесткость, поэтому согнуть их будет проблематично. Кроме того, эффекта памяти тут нет, поэтому первоначальная форма трубы будет восстанавливаться плохо. При появлении заломов помогут только соединительные муфты.

Трубы PEX-C получаются при т.н. радиационной сшивке: на полиэтилен воздействуют электронами или гамма-лучами. Процесс производства требует тщательного контроля, ведь от расположения электрода относительно трубы зависит равномерность сшивки. Степень сшивки достигает 60%, такие трубы имеют неплохую молекулярную память, они более гибкие, чем PEX-B, но в процессе эксплуатации на них могут образовываться трещины. Заломы исправляются только соединительными муфтами. В России такие трубы не нашли широкого распространения.

Трубы PEX-D производятся путем обработки полиэтилена соединениями азота. Степень сшивки невысокая, около 60%, поэтому по эксплуатационным качествам такие изделия значительно уступают аналогам. Технология фактически ушла в прошлое и сегодня почти не применяется.

В продаже можно встретить трубы PEX-EVOH. Отличаются они не способом сшивки, а наличием внешнего дополнительного антидиффузного слоя из поливинилэтилена, который еще больше защищает изделие от попадания внутрь трубы кислорода. По способу сшивки они могут быть любыми.

Самыми качественными считаются трубы PEX-A, но их высокая стоимость заставляет многих использовать трубы PEX-B. Эти два вида изделий получили наибольшее распространение на рынке, а выбор между ними зависит от бюджета, личных предпочтений и особенностей трубопровода, который необходимо с их помощью построить.

Не путайте трубы из сшитого полиэтилена с:

• трубами из полиэтилена низкого давления, они выдерживают температуру не более +40С и пригодны только для систем холодного водоснабжения;
• трубами из недосшитого полиэтилена Pert, в них отсутствуют межмолекулярные связи, вместо них происходит переплетение цепей полимера и их сцепление. Такие трубы совсем недавно появились на рынке, выдерживают температуры до +70С;
• трубами из термостойкого полиэтилена. Они также способны выдерживать воздействие высоких температур (за счет введения в состав полимера термостойких добавок), но не смогут так долго, как PEX-трубы, работать при высоких температурных и прочих нагрузках.

Трубы из сшитого полиэтилена PEX: особенности монтажа

Быстрый рост популярности конструкций из сшитого полиэтилена вполне оправдан, ведь этот сравнительно недорогой материал имеет множество преимуществ. Сшитый полиэтилен Pex достаточно прочный и гибкий, устойчив к воздействию высоких температур и химических элементов, и при бережной эксплуатации прослужит не менее 50 лет.

К слову, срок службы и качество такого трубопровода напрямую зависят от грамотного соединения его элементов. Монтаж коммуникаций из сшитого полиэтилена Pex не сложен, однако имеет свои тонкости и нюансы, следование которым обеспечит получение качественной конструкции.

Особенности монтажа труб PEX

Материал PEX является термопластичным полимером. Именно поэтому для соединения его элементов можно руководствоваться способами монтажа полиэтиленовых труб других видов. Однако существенное отличие заключается в эластичности материала, благодаря которой фитинговые соединения получаются более непроницаемыми, а сварочные операции требуют высоких температур.

Способы монтажа труб из сшитого полиэтилена

Выделяют три способа соединения труб Pex:

• с помощью компрессионных фитингов;
• с помощью некомпрессовочных фитингов;
• с помощью электросварных фитингов.

Выбор способа монтажа труб зависит о давления в предполагаемой коммуникации, а также от желаемого типа соединения (разъемное/неразъемное).

Инструменты для монтажа и подготовительные работы

Монтажные работы с трубами Pex требуют следующих инструментов:

• гаечный ключ;
• нож-секатор;
• ручной или гидравлический пресс;
• расширители нужных диаметров;
• фитинги.

Подготовка к монтажу:

• Соединительные работы рекомендуется выполнять на выходах тройников коллекторов, что гарантирует надежность системы.
• Для монтажа желательно покупать фитинги, которые предназначены именно для труб из сшитого полиэтилена.
• Монтаж водопроводной системы требует определенной защиты: холодное водоснабжение – от конденсата, горячее – от потерь тепла.
• Дополнительно рекомендуется использовать теплоизоляционные подложки и прокладки.
• До начала монтажа трубу Pex необходимо закрепить скобками для сохранения приданной ей формы (так как Pex – эластичный материал).

Монтаж труб компрессионным способом (с помощью обжимных фитингов)

Компрессионный способ вполне применим для монтажа «холодных» и «горячих» систем, а также легко демонтируется в необходимый момент.

Для монтажа труб компрессионным способом:

1. Наденьте гайку на открытый срез трубы. Следите за тем, чтобы резьба гайки находилась на стороне соединителя.
2. Натяните и зафиксируйте разрезное кольцо таким образом, чтобы срез трубы находился от нее на расстоянии 1 мм.
3. Плотно натяните конец трубы на штуцер фитинга (вместе с обжимной гайкой и кольцом).
4. Обжимную гайку затяните с помощью двух гаечных ключей. Следите за тем, чтобы не перетянуть гайку во избежание повреждения трубы и резьбы фитинга.

Монтаж труб некомпрессовочным способом (с помощью пресс-фитингов)

Данный способ обеспечивает получение неразъемного и надежного соединения. Важную роль при монтаже с помощью пресс-фитингов играет способность сшитого полиэтилена восстанавливать форму, так как полимерные молекулы после прессования заполняют зазоры и углубления, обеспечивая полную непроницаемость коммуникации.

Для монтажа труб некомпрессовочным способом:

1. Наденьте на трубу пресс-гильзу.
2. Растяните конец трубы специальным расширителем до такой степени, чтобы трубу можно было свободно надеть на штуцер фитинга. Для этого введите расширитель в трубу, натяните ручки до упора и подержите несколько секунд.
3. Затем срез трубы натяните на фитинг до упора.
4. Ненадолго зафиксируйте полученную конструкцию. Через несколько минут свойство памяти формы позволит трубе плотно сесть на фитинг.

Монтаж труб электросварным способом

Электросварные фитинги для монтажа сшитого полиэтилена применяются достаточно редко по причине необходимости сварочного оборудования и специальных навыков. Однако именно монтаж сварочным способом обеспечивает наиболее высокую прочность коммуникаций в различных системах.

Для монтажа труб электросварным способом:

1. Наденьте электросварную муфту на срез трубы.
2. Подключите сварочный аппарат к клеммам фитинга.
3. Затем подайте напряжение на внутреннюю часть фитинга, которая разогреет составные элементы и срез трубы (температура не менее 170-ти °C).
4. Отключите устройство и дайте полиэтилен остынуть. Полученное соединение способно выдержать давление 10-12 атм и более.

Плюсы и минусы труб из сшитого полиэтилена

Теперь перейдем непосредственно к плюсам:

1. скорость монтажа и практичность в работе. Трубы из СП сделаны так, чтобы минимизировать затраты времени на возведение водопровода и сразу же подать воду в систему. При этом не нужно проверять трубы на герметичность или же утечку воды – если все сделано правильно, то никаких проблем возникнуть не должно;
2. простота и оперативность в установке системы. Этот критерий достигается за счет самого метода соединения труб между собой. Соединяются они специальными фитингами, путем давления на трубу специальным приспособлением, но об этом позже;
3. устойчивость к температурам, химическим веществам и прочее, т.е. все, что было описано в первом разделе.

Крепление трубы к фитингу в разрезе

Что касается минусов, то их у данного материала гораздо меньше, и они не столь существенны:

1. фитинги, которые служат соединением для труб, не приспособлены для контакта со штукатуркой. Этот недостаток обусловлен тем, что они сделаны из латунного сплава, который имеет свойство окисляться;
2. прямое попадание лучей может привести к распространению бактерий в трубе, которые вредны для здоровья;
3. трубы из сшитого полиэтилена – более дорогой материал для прокладки водопровода, нежели его пластиковые или чугунные аналоги, но этот минус достаточно посредственный, если учесть долговечность такого водопровода, то она, возможно, даже не раз окупится за счет того, что не придется тратить деньги на ремонт и замену обычных труб.

Плюсы и минусы труб из сшитого полиэтилена

По признанию экспертов, отводы из СП по рабочим параметрам превосходят аналоги из любых полимеров, о чем свидетельствует возможность применять их не только для холодного водоснабжения, но и в отоплении дома, напольном обогреве.

Основное преимущество PEX над обычным полиэтиленом — возможность функционировать долгое время при температуре рабочей среды +90 ºC (за исключением PEX-с).

Еще плюсы:

• Легкий удельный вес.
• Отсутствие коррозии.
• Способность к восстановлению конфигурации после изломов и температурных деформаций.
• Устойчивость как к высоким, так и к низким температурам, что позволяет укладывать из труб РЕХ-а обогревательные площадки около зданий, в подъездах.
• Минимальный радиус изгиба составляет 6 диаметров, что облегчает прокладку теплых полов.

К недостаткам отводов из сшитого полиэтилена причисляют относительно высокую кислородопроницаемость, что приводит к появлению ржавчины в радиаторах, металлических частях водопровода. Борются с этим явлением нанесением защитной оболочки (EVOH), армированием (продукты РЕХ-AL-РЕХ, РЕХ-AL-РЕ, РЕХ-AL-РР).

Еще минусы:

• Температурное расширение РЕХ-трубы практически в 8 раз больше, чем металлопластиковой.
• PEX боится воздействия ультрафиолетового излучения.
• У РЕХ-а высокая себестоимость.
