Возведение фундамента под камин: рекомендации, нюансы и требования

Целесообразность установки фундамента

Камины представляют собой достаточно громоздкие сооружения, требующие надежной и прочной основы. Масса их может превышать одну тонну, и любое увеличение размеров только добавит к этому весу дополнительные десятки килограммов. Отсюда следует, что фундамент для камина просто необходим, что позволит эксплуатировать отопительное устройство не одно десятилетие. Кроме того, наличие основания придаст процессу эксплуатации полную безопасность в противопожарном отношении.

Оптимальное решение проблемы – предусмотреть заливку фундаментапод камин в доме еще на стадии проектирования. Кроме того, если устраивать фундамент для камина в деревянном доме, придется с особой тщательностью выполнять все строительные нормы, чтобы исключить риски возгорания.

Бутобетонное основание

Как и в первом случае, сначала делают разметку и роют котлован нужных размеров.

Затем монтируют опалубку, располагая ее стенки строго по уровню. Обмазывают деревянную форму битумной мастикой или оббивают рубероидом, чтобы бетонное молочко не просочилось в песчаную подушку.


Бетонное армированное основание

На дно не плотно укладывают камни, размером не менее 15 см. Толщина слоя должна составлять 150 мм. Промежутки между ними засыпают щебнем.

Подготавливают цементно-песчаный раствор в пропорции 1:3, заливают им бутовые камни.

Если раствор замешивают вручную, в день укладывают по одному ряду. При наличии бетономешалки или строительного миксера можно выполнить работу намного быстрее.

Железобетонная плита в качестве основания

Для того чтобы изготовить бетонный фундамент для камина, понадобится:

  • портландцемент;
  • песок;
  • щебень;
  • арматура для армирования;
  • щиты для опалубки;
  • материалы для гидроизоляции.

Этапы ведения работ.

Обязательно нужно выполнить армирование фундамента, чтобы в будущем он не потрескался.

  1. Приготовление к бетонированию. Роется котлован. В него укладывается арматурная сетка с размером ячеек 100 — 150 мм.
  2. Котлован заполняется раствором, изготовленным из 1-й части цемента и 4-х частей гравия и песка. Лучше заливку разделить на два этапа. Бетон застынет примерно через 2-е суток.
  3. Когда выполнение работ производится в жаркое время года, во избежание пагубного воздействия солнечных лучей бетон накрывают рубероидом.
  4. Улучшить качественные характеристики бетона можно, смочив поверхность водой после демонтажа опалубки. Демонтировать листы опалубки рекомендуется через 5-7 дней в летний период и через 10-14 дней — в зимний.
  5. В случае если бетон получился с дефектами, проводят дополнительные гидроизоляционные мероприятия. Для этого используют специальные составы, ингредиенты которых зависят от количественного показателя грунтовых вод. В случае полного отсутствия в почве подземных вод гидроизоляцию можно выполнить просеянным песком и цементом, то есть сделать песчано-цементный раствор в соотношении 1 к 1, или 2 к 1.
  6. На последнем этапе котлован засыпается грунтом непучинистого типа.

Технология строительства фундамента под камин

Для того, чтобы в доме устроить фундамент под камин, необходимо четко определить габаритыпредполагаемой конструкции, уточнить все особенности строительных работ, которые вполне можно выполнить своими руками.

В принципе, лучше всего фундамент под камин строить одновременно с самим домом. Тогда вам будет легче определиться с местом закладки и удобней работать. Если предстоит строительство в уже жилом помещении, придется снимать напольное покрытие и, что вполне возможно, частично демонтировать стены. При этом следует помнить, что несущие стены трогать запрещается.

Не следует фундаменты для всего дома и камина объединять в общую конструкцию, так как нагрузочные воздействия на оба основания будут значительно отличаться. Рекомендуется также предусматривать зазор между фундаментами не менее пяти сантиметров, который в дальнейшем следует засыпать песком.

Необходимые расчеты

В своих предварительных расчетах необходимо учесть ряд особенностей:

  • поверхность излучения камина должна быть расположена напротив окон;
  • все предметы в комнате должны находиться на удалении от одного метра;
  • минимальная площадь помещения – 11 квадратных метров.

Минимальная площадь помещения где будет камин должна быть 11 квадратных метров

Считается, что все среднего камина составляет 1 тонну. Чтобы в нем не появились трещины, необходимо устроить прочное основание.

Как правило, размеры фундамента должны быть больше самого камина на десять – пятнадцать сантиметров, если рассматривать поперечный разрез. Трубу проектируют максимально по центру, потому что именно она дает большую нагрузку. Это позволит придать процессу усадки равномерность и сделать нагрузку симметричной.

На размеры фундамента под камин окажут влияние следующие факторы:

  • вид почвенного состава и уровень его прочности;
  • глубина промерзания;
  • грунтовые воды.

В любом случае, глубина устраивается не менее шестидесяти сантиметров.

Бутобетонное основание

В этом случае работы выполняются в несколько этапов. Сначала выставляется опалубочная конструкция, обшитая изнутри пергамином либо обмазанная битумным составом, чтобы сократить впитывание цементного молочка. Укладывается слой крупных камней, оставшееся между ними пространство заполняется щебенкой. Данную структуру обильно заливают раствором из цемента и песка, приготовленного в соотношении 1 к 3.

Глубина фундамента под камин должна быть не менее 60 см

Окончательное выравнивание поверхности выполняется смесью, консистенция которой напоминает сметану. В этом случае цементный материал и песок замешиваются в пропорции 2 к 1.

Есть в данной работе одна особенность – все выполняется за один раз, без перерывов. Укладка очередного слоя выполняется через сутки.

Фундамент из железобетонной плиты

Рассмотрим, как правильно выкладываютоснование из железобетона. Для этого потребуются песок, гравий, портландцемент. На долю цемента засыпается четыре части песко-гравийной смеси, заливка выполняется в два этапа. После первого слоя устраивается арматурный каркас из сетки, выполняется бетонирование, поверхность уплотняется и выравнивается. Окончательно бетон схватится после двух дней.

В летнее время опалубка снимается через пять дней, зимой этот срок увеличивается в два раза.

Кирпичный фундамент

В случае, когда котлованные стенки способны сохранять вертикальность, и внизу не скапливаются грунтовые воды, фундаментную основу можно выложить из влагостойкого кирпича-железняка.

Укладка рядов ведется на песчано-цементный раствор, пропорции которого взяты из расчета 3 к 1

Важной особенностью считается факт вероятности промерзания грунта, что может стать причиной деформирования кирпичной кладки, по этой причине начальный ряд рекомендуется укладывать сантиметров на двадцать ниже точки промерзания. Данный факт разрешается не учитывать, если помещение обогревается зимой круглосуточно, потому что в этом случае промерзание маловероятно. Какой бы тип основания вами не был выбран, поверхность его проверяется на ровность по горизонтали

Какой бы тип основания вами не был выбран, поверхность его проверяется на ровность по горизонтали.

Верх фундамента должен возвышаться над уровнем напольного покрытия сантиметров на семь, для устройства изоляции по его поверхности укладывается два слоя рубероида.

Наверное, больше нет сомнений в том, нужен ли фундамент под камин, и как правильно его сделать. Остается только подобрать наиболее удобный вариант и приступать к работам. Мероприятие хлопотное, но своими силами вполне выполнимое. В крайнем случае. Всегда можно воспользоваться услугами профессиональных мастеров.

Как сложить печь, камин. Другие документы

Подбор печи

Где и как расположить печь? Подбор размеров печи. Способ №1 Подбор размеров печи. Способ №2 Подбор размеров печи. Способ №3

Устройство печи

О том, что не видно, но что надо понимать Особенности горения твердого топлива Основные элементы отопительных печей Топливники печей- общее представление Топливник для дров, каменного угля, антрацита Топливник для торфа, шахтный топливник Дымооброты Дымовая труба

Возведение печи- общее представление

Фундаменты под печи Подготовка и кладка печей- общее представление Арки и своды в печах Печной инструмент, приспособления и изделия Как оштукатурить печь Советы по кладке печей; чем белить печь

Необходимые материалы

Материалы для кладки печей (1) Материалы для кладки печей (2) Подсобные материалы для кладки печей Свойства материалов для печей Глиняный раствор Четыре способа проверки качества глины Известковый раствор Цементный раствор, жаростойкие бетонные смеси

Печная гарнитура

Печная гарнитура (1) Печная гарнитура (2) Трубочистные приспособления и приспособления для ухода за печью или камином

О дымовых трубах

Дымовые трубы и каналы Сила тяги в дымовой трубе Устройство дымовой трубы Конденсат

После кладки

Опробование и эксплуатация печи Наружняя отделка печи Ремонт печей

Печь Русская

Общее представление Большая русская печь С верхним прогревом Теплушка Т-4 С плитой и обогревательным щитком Улучшенная печь Теплушка Малая Теплушка-15 Большая Теплушка-15

Отопительные печи

Общее представление Отопительная печь №1 Отопительная печь №2 Отопительная печь №3 Отопительная печь №4 Отопительная печь №5 Отопительная печь №6 Отопительная печь №7 Отопительная печь Т- образная Двухколпаковая печь (большая) Двухколпаковая печь (малая) Отопительная печь малогабаритная

Каркасные печи

Общее представление Каркасная тонкостенная печь № 8 Каркасная тонкостенная печь № 9 Каркасная тонкостенная печь № 10 Каркасная тонкостенная печь № 11 Каркасная тонкостенная печь № 12 Каркасная тонкостенная печь № 13 Малогабаритная печь № 14 Тонкостенные кирпичные печи

Отопительно-варочные печи

Отопительно-варочная печь № 15 Отопительно-варочная печь № 15 (вариант 2) Отопительно-варочная печь № 16 Толстостенная отопительно-варочная печь Ш-5 Отопительно-варочная печь № 16 с тепловым шкафом Отопительно-варочная печь № 17 (усовершенствованная Л. С. Борозденко) Отопительно-варочная печь № 18 (конструкции Л. А. Коробанова и Н. И. Самарина) Отопительно-варочная печь № 19 или «Шведка» (конструкции К. Я. Буслаева) Толстостенная мини-печь Отопительно-варочная печь (конструкции И.Ф. Волкова) Двухколпаковая печь ИП-1 (без духовки) Двухколпаковая печь ИП-2 (с духовкой) Отопительная печь «Экономка»

Кухонные плиты

Общее представление Кухонная плита простая Кухонная плита с духовкой Кухонная плита на шанцах Кухонная плита с духовкой и водогрейной коробкой

Разные печи

Про печи изготовленные из титанов Про печи, изготовленные с использованием бочки и не только Многофункциональная уличная печь; печь для обогрева теплицы Печь с открытой топкой Очаг со столом и вертелом Немного про калориферы Домашняя коптильня

Отопительные щитки

Общее представление Отопительный щиток облегченной конструкции Отопительный толстостенный щиток

Печи-каменки для бань

Печи-каменки для русских бань. Общее представление Конструкции печей – каменок для русских бань Печь-каменка конструкции А. Суздальцева Печь-каменка конструкции А.Ф.Филичко Печи для сауны

Кладка (порядовка) каминов

Простой камин Печь Шведка с камином Печь-камин со стальным колпаком Печь с пристроенным английским камином Мини-камин Камин английского типа Камин для дачи Камин, облицованный кирпичом Проект углового камина Проект камина с открытой топкой

Особенности формирования фундамента

Перед началом работ необходимо удостовериться, что фундаменты камина и основного строения будут расположены на расстоянии не меньше 5 см друг от друга. Образовавшийся промежуток заполняют ПГС или другой сыпучей массой, обеспечивая, тем самым, независимость двух оснований.

Яма

Глубина заложения фундамента зависит от уровня промерзания земли, но должна быть не меньше 50-60 см. Периметр ямы необходимо выкопать больше конечной конструкции на 10-15 см.

Для самостоятельного изготовления траншеи под фундамент в готовом деревянном доме придется приложить немало усилий, так как почвенный слой под зданием может быть значительно утрамбован.

В выкопанную яму засыпают слой песка и щебня (каждый по 5 см), утрамбовывают и закрывают армированной сеткой и отрезками арматуры.

Фундамент

При выборе конкретного вида основания под камин необходимо ориентироваться на характеристики почвы, массу конструкции и удобство проведения работ.

Бутобетон или огнеупорный кирпич

Сам фундамент можно сделать из огнеупорного кирпича или бутобетона. Бетонный вариант требует изготовления опалубки с гидроизоляцией, в которую затем укладывают крупные и мелкие камни и заливают бетонным раствором.

Для легких каминных конструкций рекомендуют использовать блочный либо частично кирпичный фундамент. Последняя технология подразумевает засыпание в траншею камня, щебня или крупной гальки и укладку нескольких рядов кирпича.

Кирпичный монолит

Еще один вариант фундамента для камина – это кирпичный монолит. Его изготовление требует значительных денежных вложений и строительных навыков. Кирпичную кладку лучше выполнять раствором извести и воды (1:3) с добавление нужного количества песка. Все заглубленные части фундамента необходимо защитить от воздействия жидкостей. Сделать это можно при помощи жирной глины, разведенной до густоты сметаны и нанесенной на основание.

Плита

Плитное основание под камин рекомендован для сложных грунтов с высокими подземными водами, а также для массивных конструкций. При его изготовлении необходимо уложить в котлован арматурную сетку и заполнить раствором, состоящем из 1 доли цемента и 4 долей гравия. Затем закрыть бетон рубероидом и дождаться полного высыхания.

Любой фундамент под камин в деревянном доме должен быть выше земли на 50-60 см и ниже уровня пола на 6-7 см.

Сваи

Свайный фундамент содержит 4 опоры и состоит из асбестовых или железобетонных труб. При расчете их сечения необходимо учитывать массу каминной конструкции. Ее среднее значение (вместе с дымоходом) равно 4-4,5 тоннам, поэтому диаметр каждой сваи должен быть равен примерно 15 см.

С использованием свай

Если необходимо глубокое основание, следует использовать свайную конструкцию с четырьмя опорами. Камин устанавливается на сваи, которые между собой объединяются бетонной стяжкой.

Для изготовления свай используют асбестоцементные трубы или железобетон. В первом случае дополнительно армируют, используя стальные прутья. Общий вес кирпичного камина с учетом плиты будет равен приблизительно 5-6 тонн

Это важно иметь в виду при расчётах и планировании

После того, как было подготовлено основание, следует возвести камин, который включает в себя основание, зольник и воздушный канал.

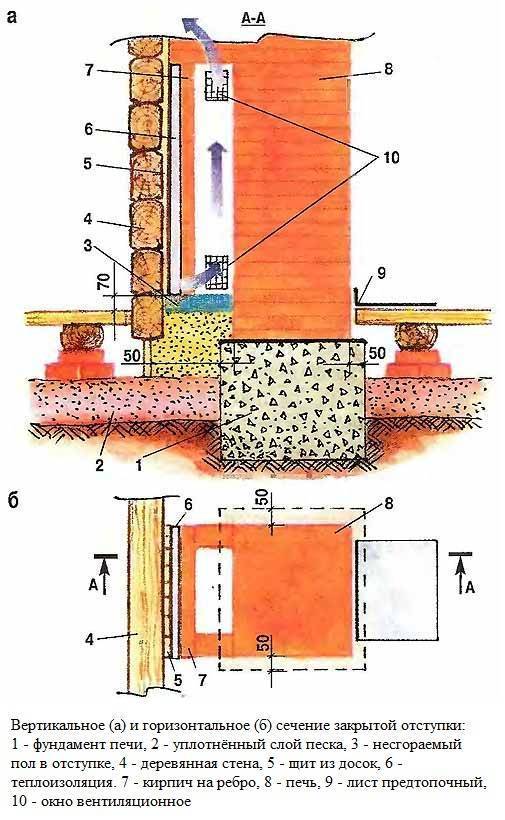

Фундамент под камин

Фундамент отопительного устройства ничем не отличается от фундамента любого сооружения. Лучше, если хозяева задумаются о возведении печи или камина еще до начала строительства дома. В этом случае фундаменты для стен и для камина можно строить одновременно, что позволит обойтись в дальнейшем без дорогостоящих мероприятий по демонтажу полов и перекрытий.

Фундамент для стен и фундамент под камин несут разные нагрузки, при эксплуатации у них разная усадка, поэтому их ни в коем случае нельзя устраивать едиными. Между фундаментом отопительного устройства и любым другим обязательно устраивают засыпанный песком зазор шириной от 5 см.

При устройстве камина в готовом здании выбор места для него — ответственная процедура. Необходимо обдумать не только предполагаемые дизайнерские достоинства помещения и эффективность обогрева, но также предусмотреть, чтобы при устройстве дымохода и фундамента не пришлось демонтировать несущие конструкции, что сложно, дорого и принципиально не всегда возможно.

Размеры плоскости фундамента под камин должны быть не менее чем на 5 см больше размеров каминного стола. Минимальная глубина — 50 см. В реальности она может быть больше, так как она зависит от состояния грунта.

Под давлением фундамента песчаные грунты уплотняются, в результате чего фундамент равномерно проседает в течение короткого времени. Глинистые грунты ненадежны — их характеристики в значительной степени зависят от влажности. Влажная глина не способна нести нагрузку, фундаменты на глинистых грунтах проседают и кренятся на протяжении многих лет, постепенно увеличивая деформацию.

Зимой грунт промерзает, что приводит к его вспучиванию и подвижкам. Поэтому желательно, чтобы глубина залегания фундамента была ниже уровня промерзания грунта примерно на 20 см. Этим правилом можно пренебречь, если здание устроено на надежном скальном или хрящеватом грунте, или же предполагается круглогодичная эксплуатация дома с постоянным обогревом зимой, что не даст грунту промерзнуть.

Материал фундамента выбирают любой, который есть в наличии. Обычно это бутовый камень, щебень и гравий, кирпич, в том числе, битый. Для связки наполнителей фундамента используют цементный или известково-цементный раствор. Соотношение цемента и песка в растворе для фундамента достаточно выбрать 1:6 (по объему).

Котлован под фундамент роют по предварительной разметке. Дно котлована выравнивают без наклона и уплотняют, фундамент укладывают слоями. Первый слой — мелкий камень или щебень — трамбуют, затем заливают слоем раствора толщиной 20-25 см. В раствор укладывают крупные камни с зазором между ними 3-5 см. Промежутки между камнями заполняют мелким камнем или щебнем (расщебенивают).

После заполнения котлована для строительства надземной части фундамента под камин делают опалубку по размерам котлована и продолжают укладку слоями. Каждый слой аккуратно разравнивают, горизонтальность контролируют уровнем.

Боковые стороны правильно устроенного фундамента строго вертикальны, поверхность горизонтальна. В этом случае на фундамент воздействуют только вес отопительного устройства, уравновешенный давлением грунта.

Дополнительные силы, способствующие разрушению фундамента, возникают, если фундамент расположен с наклоном, а также при подвижках и проседании грунта.

Фундамент под камин выводят до уровня ниже пола на 14-15 см. Поверхность тщательно и строго горизонтально выравнивают цементным раствором. После застывания на ней устраивают верхнюю часть фундамента, на которой непосредственно будет установлен камин. Верхнюю часть выкладывают двумя рядами кирпича на цементном растворе, между которыми прокладывают два слоя гидроизоляционного материала.

В идеальном случае фундамент заканчивается строго на уровне чистого пола. На фундаменте размещают основание (стол) камина, под которым понимается часть конструкции, расположенная ниже топливника.

Виды камина: конфигурация и место расположения

Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.

Существует несколько вариантов размещения этого отопительного агрегата:

  • Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.

    Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.

  • Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.

    Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.

  • Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.

    Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.

Учесть нужно также следующие факторы:

  • Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.

  • Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

Правила создания

Работы начинаются с рытья котлована, размеры которого будут на 10-15 см превышать размер фундамента. Глубина котлована варьируется в пределах 60 сантиметров для одноэтажного здания и 70-100 см – для двухэтажного.

На его дне должны отсутствовать какие-либо неровности. Закладка должна проводиться слоями: для этих целей используется щебень небольшого размера или камень. Осуществляется заливка раствором на 20-25 см. Расстояние между крупными камнями должно быть 3-5 см.

Обратите внимание: технология предусматривает наличие у фундамента строго вертикальных стенок с верхней горизонтальной площадкой. Верхнюю часть основания можно сделать:. Верхнюю часть основания можно сделать:

Верхнюю часть основания можно сделать:

  • в уровень с полом;
  • около пола;
  • опуститься ниже на 15 см с целью в последующем выровнять ее и сделать первый слой кладки из кирпича.

Кладку выполняют двухрядкой вместе с двумя слоями гидроизоляции. Если все было выполнено правильно, уровень готового фундамента с черновым полом должны совпадать, и находится на одной высоте.

Строительство подиума

Реализовать идею изоляции пола от теплового воздействия топки можно с помощью установки подиума. Это своеобразная вставка между напольным покрытием и очагом камина, которая выполняется из кирпича или металлического профиля, обшитого гипсокартоном.

Изначально подиум в современных каминах сооружался для имитации портала английского стиля

Но позже было обращено внимание на то, что удаление топки от пола уменьшает риск возгорания напольного покрытия. И если используется закрытого вида топка, то можно говорить об обеспечении безопасности работы камина

Однако открытые топки по-прежнему представляют собой опасность выпадения искр за отведенные пределы.

Массивное сооружение в гостиной комнате

Назначение и выбор камина для дома

Прежде всего, необходимо определится с типом камина. Этот выбор зависит от задач которые Вы возлагаете на топяную конструкцию и немаловажным является тип здания в котором планируется монтаж камина. Разновидность и функционал камина напрямую влияет на стоимость материалов и величину трудозатрат.

Типы каминов по назначению могут быть следующие:

Основное отопление дома

Камины такого назначения наиболее массивные, поскольку сразу выполняют несколько функций и обогрев всего дома, как кухонная печи, а так же способ нагрева бани (сауны), нагрев воды для ванной комнаты. Подобные конструкции закладываются сразу в проект дома и монтируются на стадии возведения коробки дома. Располагается такая топяная конструкция, как правило, в центральной части дома и граничит сразу с несколькими комнатами. Таким образом, обогревается весь дом из центральной части и значительно снижаются теплопотери через окна и двери.

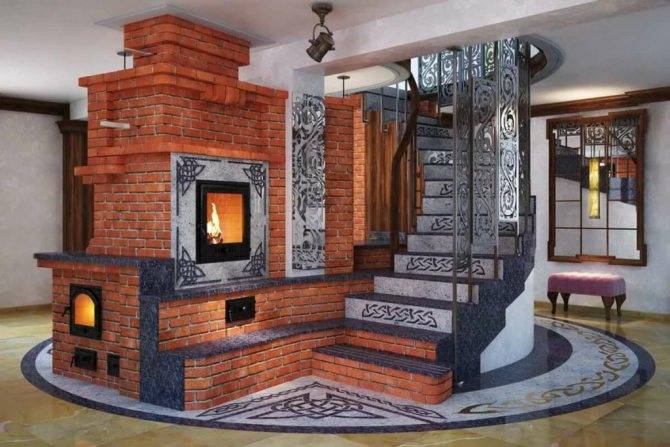

большая печь-камин для отопления всего дома

Дополнительное отопление, небольшой части дома.

Самая распространенная разновидность, которая хорошо подходит как для домов постоянного проживания, так и для загородных домов временного проживания. Такой конструкции хватает для того, чтобы создать комфортную температуру в том помещении, в котором находится камин, а так же обустроить уютное эстетическое дополнение к интерьеру помещения. Другие же комнаты подобная конструкция отопить не сможет. Занимает намного меньше пространства, чем отопительные камины широкого назначения, имеют меньшие объемы и наиболее доступны в ценовой категории, проще в кладке. Удачным расположением для такого камина будет место, примыкающее к внутренней стене или к внутреннему углу дома в комнате, или же встроенное в стену между двумя комнатами.


камин в стене между гостинной и кухней

Декоративное украшение и эстетическое удовольствие.

В большей степени служит как декоративный источник открытого огня, отдает тепло только на сравнительно близком расстоянии от топки. Такой камин, не способен полностью и равномерно прогреть комнаты большими площадями, однако его вполне хватает для создания комфортной температуры в помещениях с площадью не более 12-15 метров квадратных. Целесообразней для таких задач использовать уже готовые каминные печи заводского производства, а не выкладывать самостоятельно из камня. Подробнее про плюсы и минусы печей-каминов. Удачными местами для расположения живых каминов с малыми размерам являются места у внутренних стен островки в центральной части комнаты, внутренние углы.

В настоящей статье, мы будем рассматривать как самостоятельно сложить камин из кирпича второго типа назначения, для отопления комнаты среднего размера с открытой топкой.


металлическая печь-камин заводского производства в каменной нише
