Правила размещения газгольдера на участке — плюсы и минусы устройства

Подключение к газовой сети в доме

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

Автономное подключение частного сектора к газовому хранилищу

Необходимо:

  • защитить от коррозии все металлические элементы, расположенные под землей;
  • установить сборник конденсата;
  • подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Конструкция и комплектация оборудования

Классическая конструкция газгольдеров для дома состоит из металлической ёмкости и дополнительного оборудования.

Часть заводов изготавливает газгольдеры из полимерных материалов. Они удобнее в доставке и установке из-за низкой массы, но дороже металлических аналогов того же объёма.

Наполняется газгольдер через горловину в верхней части

В верхней части бака расположена горловина, которая предназначена для заправки и забора газа для потребителей. Здесь иногда монтируют необходимую оснастку. Газгольдеры российского производства, как правило, имеют горловину большей длины

Это позволяет закопать ёмкость глубже в землю, что важно в условиях морозных зим

В нижней части предусмотрены кронштейны для установки и крепления ёмкости к поверхности.

В зависимости от предназначения и модели производители оборудуют газгольдеры:

  • клапанами для наполнения, забора газа и предохранительным,
  • измерителем уровня для контроля остатков газа,
  • манометром для обеспечения безопасности и регулировки режимов использования,
  • редуктором, регулирующим давление в параметрах, безопасных для работы котлов, печей,
  • сборником конденсата и клапаном для слива отходов.

В зависимости от способа монтажа могут устанавливаться дополнительные баки-испарители.

Преимущества газгольдеров

Прежде чем переходить к осуществлению покупок, необходимо ознакомиться с плюсами, которые вы можете получить от размещения такого резервуара.

  • Высокое давление – в магистральных газопроводах давление чаще всего не на полную мощность. Имею свой собственный газопровод, вы будете всегда обеспечены высоким газовым давлением. Даже в случае аварий на газопроводах – вы не будете страдать от этого.
  • Экологичность – если вы топите печку или котёл углём и дровами, то не удивляйтесь, почему ваши лёгкие так загрязнены и снег на вашем участке имеет сероватый оттенок. Безусловно с резервуаром тоже может что-то произойти и газ вырвется наружу, но, к вашему удивлению, ничего не случится. Газ имеет свойство испарения в атмосферу.
  • Длительный срок эксплуатации – котёл, работающий от газгольдера прослужит вам намного дольше, так как газ благотворно влияет на металл, из которого изготовлен котёл (дело конечно же в сере, которая отсутствует при сгорании газа).

Отсутствие запаха – один из самых главных плюсов перехода на газ, так как в сравнении с углём и дровами, газ вовсе не выделяет неприятного запаха

Особенно это важно, если вы живёте в квартире. Да и даже если вы проживаете в своём доме, неприятный запах играет роль в построении уюта своего жилища

Выбор места для расположения установки

Монтаж газгольдера в частном секторе это важное мероприятие, от которого в полной мере зависит работоспособность и срок служб всей системы. Следует отметить, что ход работ по установке зависит исключительно от вида установки оборудования и целостности резервуара. При этом расположение самого резервуара для хранения топлива по отношению к поверхности может быть 2 видов: горизонтальным, вертикальным

При этом расположение самого резервуара для хранения топлива по отношению к поверхности может быть 2 видов: горизонтальным, вертикальным.

Для обеспечения всех норм безопасности следует учесть некоторые требования по установке газгольдера:

  1. Расстояние между установкой и жилыми помещениями должно составлять более 10 метров.
  2. Расстояние между емкостью и промышленными объектами должно быть более 8 метров.
  3. Дистанция от установки до хозяйственных построек, гаражей или деревьев должна превышать 5 метров.
  4. Отступ между водозабором и газгольдером должен быть более 15 метров.
  5. Расстояние между емкостью и септиком (накопительным колодцем) должно быть более 5 метров.
  6. Расстояние от газгольдера до местных линий электропередач должно быть в полторы высоты опоры.

При монтаже газгольдера на заранее обустроенной территории могут быть внесены изменения в критерии установки системы. Однако для осуществления таковых необходимо заключение квалифицированного инженера о таковой необходимости.

Понятие газгольдера для частного дома

Газгольдер — это удобная и безопасная система для снабжения дома газом.

Обеспечить коттедж газом помогают специальные резервуары.

Предназначение

Не всегда возможно подсоединиться к центральной магистрали. Эту проблему решают газгольдеры — большие емкости для содержания сжиженного топлива под давлением.

Устройство

Газгольдер представляет собой резервуар из набора стальных листов, обработанных антикоррозионным укрепляющим составом. Общая толщина стенки хранилища составляет не менее 5,5-6 мм.

Учитывая необходимость заглубления емкости из-за климатических условий, подземная емкость снабжена длинной горловиной.

Регулировку давления газа осуществляет редуктор. К нему подсоединяется трубопровод для последующей подачи топлива в котел.

Устройство газгольдера для частного дома.

Учет давления и уровня газа производят приборы контроля, расположенные на крышке горловины или корпусе резервуара.

Кроме перечисленных общих элементов газгольдера, могут быть и другие составляющие в зависимости от марки и типа оборудования.

Принцип работы

Резервуар заполняют жидким газом на 85% от его общей емкости. Это делает специальный автотранспорт. Топливо сжижают для удобства транспортировки и хранения — ведь при переходе в жидкое состояние объем газа уменьшается в 600 раз.

Поскольку газгольдер заполняют газом на 85%, его верхняя незаполненная часть служит испарителем, в котором образуется газообразная фракция. Через редуктор, понижающий давление, топливо по трубам поступает к котлу.

Преимущества

С помощью газгольдера можно отапливать дом, нагревать воду и готовить еду. Газовый котел намного выгоднее электрического и тем более твердотопливного.

Использование хранилища отличается многими достоинствами:

  1. Автономность. Собственник этого оборудования не зависит от давления в магистральном трубопроводе, аварий и других обстоятельств.
  2. Экологичность. В процессе обогрева не производится никаких продуктов горения.
  3. Безопасность. Резервуар находится вне дома, поэтому даже утечка топлива не вызовет никаких последствий — газ просто развеется в воздухе.

Критерии выбора: на что обратить внимание

Покупая хранилище газа, определяют его тип и размер, учитывая все нюансы.

Конструктивные особенности тоже играют роль

Например, при желании установить подземный бак нужно обратить внимание на наличие горловины, позволяющей опустить газгольдер ниже уровня промерзания грунта. А отсутствие опорных «лап» приведет к плохому закреплению оборудования и постепенной деформации днища

Объем бака

Одним из основных параметров хранилища является его объем. Правильный расчет этого показателя позволяет отапливать дом площадью 150 м², заправляя бак 1-2 раза в год.

Объем бака может составлять от 2,5 до 20 м³. Необходимая величина зависит от размера дома, количества подключенных устройств и потребляемого количества топлива. В среднем в теплых районах страны расходуется 25-30 л газа на 1 м² площади дома. Можно исходить из мощности отопительного котла: на 1 кВт приходится около 100 л газа в год.

Посчитать оптимальный объем поможет таблица:

Площадь дома, м²Объем газгольдера, л
1502 700
2504 800
4006 400
6009 100
80010 000
100010 650
Более 100020 000

Чаще всего применяются газгольдеры объемом 5 м³, т.е. 5000 л. Пользователи оборудования отмечают, что расход топлива для обогрева зависит от погодных условий зимой. Иногда при размерах дома в 150 м² общегодовое потребление газа составляло 1500 л, а максимально — 3000-3500 л.

Прочность

Прочность конструкции обеспечивается за счет толстых многослойных стенок из металлических листов, обработанных антикоррозионным составом. Стенки резервуара изготавливают из прочной конструкционной стали толщиной 6-12 мм. Сварные швы тщательно прорабатывают, чтобы емкость по ним не разошлась. Кроме того, хранилища, предназначенные для эксплуатации при низких температурах (ниже -40 °С), дополнительно укрепляют внутренними перегородками.

Коррозийная устойчивость

Для того чтобы емкость не ржавела, все слои металла обрабатывают специальными антикоррозионными составами — битумными, эпоксидными, полиуретановыми. Первый вариант самый дешевый, но наименее долговечный. Эпоксидное покрытие прослужит очень долго, если его не повредить (оно хрупкое и скалывается при малейших ударах). Полиуретан — долговечный и устойчивый к механическим повреждениям.

Качество запорно-предохранительной арматуры и других компонентов заправочной системы

Запорно-предохранительная арматура и другие компоненты заправочной системы должны исключать утечки газа, быть механически прочными даже при минусовой температуре и коррозионностойкими.

Принцип хранения топлива

Топливо может храниться в баке с постоянным или переменным объемом. В первом случае газ находится под давлением, а во втором — его объем изменяется в зависимости от количества использованного топлива. Современные устройства выдерживают повышенное давление, поэтому возможен любой вариант газгольдера. Чаще всего сегодня используют емкости с постоянным объемом.

Площадь дома

При покупке хранилища газа не стоит покупать бак, не учитывая площади отопления. Если резервуар будет намного больше, чем нужно для обогрева всего дома в течение года, за него придется переплачивать. При недостаточной емкости его нужно будет часто заправлять.

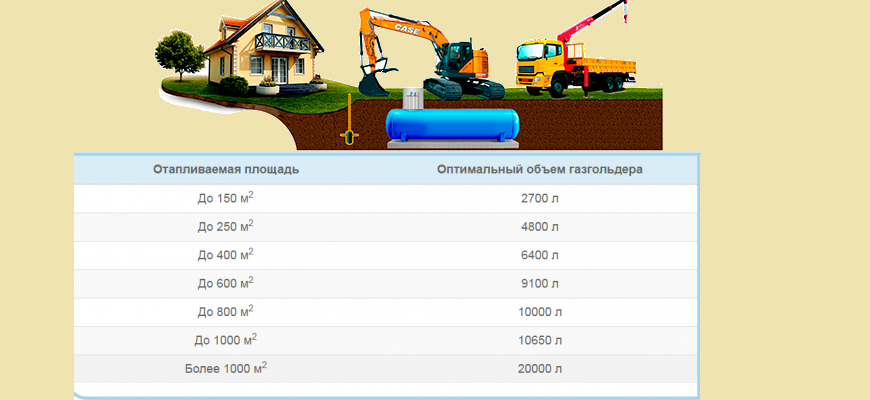

Таблица для расчета отапливаемой площади и оптимального размера газгольдера.

Способ установки

На дачах, которые используются только в летнее время, можно сократить расходы и место на участке, установив вертикальный наземный резервуар, а при необходимости — увеличить площадь испарения, установить специальное устройство.

Для круглогодичного отопления целесообразнее установить горизонтальный подземный бак, углубив его так, чтобы газ не промерзал. Если прочность грунта или другие причины не позволяют использовать подземное хранилище, можно использовать наземный газгольдер, утеплив его. Но даже в этом случае, возможно, придется дополнительно установить испаритель.

Экономическая целесообразность

Экономически целесообразно даже для самых маленьких объектов использовать резервуар емкостью не менее 2700 л, несмотря на то что расчет показал меньшее значение. Стоимость создания газовой системы из-за этого возрастет незначительно, а заправлять газгольдер придется реже.

Виды газгольдеров

Такие устройства используют уже несколько десятилетий. Раньше они отличались большими размерами и цилиндрическими формами, регулировались по высоте и использовались для снабжения газом целых городских районов. Данный тип систем называется газгольдерами переменного объема, в ряде городов такие установки до сих пор сохранились.

Что представляет собой газгольдер для загородного дома сегодня? Варианты резервуаров используются для обеспечения газом частных объектов, дач, коттеджей, отличаются компактными формами.

Наземный

Их установка выполняется на поверхности земли. Такой газгольдер выгоден тем, что его легче обслуживать и проще выявлять следы коррозии и иные повреждения. Не стоит забывать, что в случае такой установки в зимнее время воздушно-газовая смесь резко теряет способность к испарению, да и вариант подразумевает дополнительные мер, направленные на обеспечение безопасности.


Наземный газгольдер для частного дома

Главное условие, о котором необходимо позаботиться в первую очередь – на емкость не должны попадать лучи солнца. Хоть корпус газгольдера и способен выдерживать высокие температурные режимы, но для дополнительной безопасности монтировать его рекомендуется в тени.

Для экономии места на территории, наземные газгольдеры выбирают вертикального типа с небольшим объемом, соединяя их в общую сеть.

Подземный

С первого взгляда монтаж такого газгольдера повлечет за собой дополнительные финансовые расходы, связанные с работой специальной землеройной техники. Но подземный вариант размещения обеспечит установке защищенность от холодного воздуха, дополнительную степень безопасности и постоянное давление газа на одинаковом уровне.

Чтобы защитить резервуар от промерзания и повреждений механического характера, подземные емкости вкапывают на уровень не менее 0.6 м. В отношении объемов газгольдеров, на загородном участке легко можно разместить емкость вместимостью от 2 500 до 10 000 литров, не портя при этом внешний вид ландшафта. Резервуар вкапывается в землю таким образом, что над поверхностью остается лишь горловина, к которой подключается узел для выполнения заправки. Газ в дом подается по трубам.

Вертикальные

Внешне они напоминают большие бидоны, занимают на участке не много места. Но если планируется большое потребление газа, то резервуар обеспечивается испарителем, помогающим создавать необходимое давление газа. Данная мера увеличивает общую стоимость оборудования, повышает эксплуатационные затраты.


Вертикальные газгольдеры

Варианты вертикальных установок выгодны, если потребление газа запланировано для приготовления пищи и подогрева воды в летний период, когда расход такого топлива для подобных целей минимален.

Следует также учесть, что вертикальные емкости в большинстве случаев предназначены для подземного монтажа, так что стоимость работ по их установке автоматически возрастает.

Горизонтальные


Горизонтальные газгольдеры выбирают чаще Наиболее распространенный вариант газгольдеров с большой площадью испарения «жидкой фазы». В такой емкости всегда имеется необходимое количество газо-воздушной смеси, способной создавать необходимое давление при повышенном потреблении. Для обеспечения необходимого испарения хватает естественных условий, дополнительные приспособления не требуются, что влечет за собой экономию денежных средств. Горизонтальные установки могут создавать нужный уровень давления даже во время сильных морозов. Есть только один существенный недостаток – под установку потребуется много свободного места.

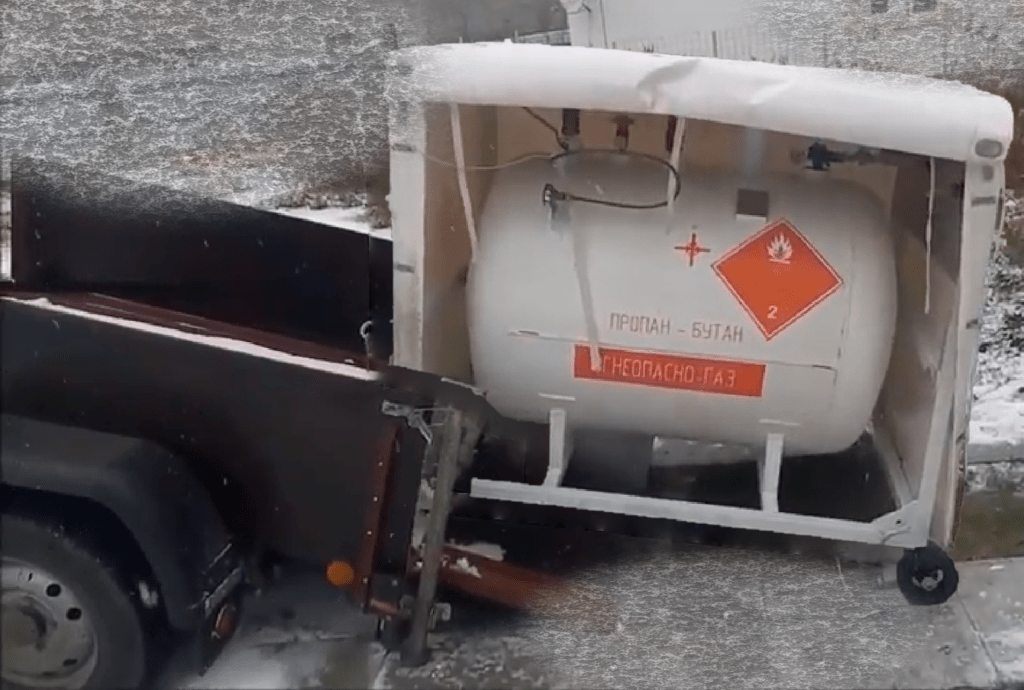

Мобильный

В случае, если вы планируете пользоваться загородным домом не круглый год, либо нет достаточного пространства ля размещения стационарного газгольдера, рекомендуется использовать мобильную версию. С ее помощью вы обеспечите газом загородный дом в летний сезон, а на зиму перевезете установку в другое место. Под монтаж оборудования специальная техника не потребуется, свободное пространство участка будет занято временно. Стоимость таких газгольдеров довольно приемлема, потому что объем их составляет всего пять – шесть сотен литров.


Мобильный газгольдер для частного дома

Разновидности конструкций

Резервуары для автономной газификации прежде всего делятся на две группы – подземные и наземные газгольдеры. Первые существуют в нескольких модификациях: евростандарт, с высокими патрубками, с высокой горловиной. В суровом климате в российских условиях предпочтительнее использовать подземный газгольдер.

Кроме того, сооружения конструктивно могут быть вертикальными и горизонтальными. Горизонтальные емкости функциональнее потому, что площадь испарения больше и процесс регазификации происходит быстрее, то есть и обслуживать такой газгольдер может более мощное оборудование. Вертикальная модель оправдана в том случае, если недостаточно места на участке для горизонтального расположения.

Стоит отметить, что практикуется и использование двух и более последовательно соединенных вертикальных резервуаров. Например, известная компания-изготовитель газгольдеров Антонио Мерлони предлагает использовать  две емкости по 1650 л. Таким образом, можно не только увеличить общий объем хранилища без замены имеющегося резервуара, но и предусмотреть 2-х или даже многоступенчатое резервирование для отопления частного дома. Конечно это не обязательно.

Помимо стационарных резервуаров (подземных или надземных) широко используются и передвижные (мобильные) газгольдеры. Их можно самостоятельно, как обычный автоприцеп, привезти на заправку и заполнить газом.

Остановимся подробнее на стационарных устройствах.

Газгольдер Евростандарт

Самый экономичный и распространенный вариант емкости для частного использования, помимо самых популярных емкостей 3-6 куб.м. Есть в продаже и большие объемы. Вся арматура находится непосредственно на резервуаре – ниже уровня земли. Поэтому во время монтажа газгольдера необходимо учитывать некоторые особенности установки для изоляции редуктора от талых вод. Это не является проблемой, т.к. технология монтажа учитывает все нюансы. И специалисты компании – исполнителя, несомненно, ей следуют и производят установку под ключ.

Газгольдер с высокой горловиной

Современные российские стандарты диктуют, что только резервуары, работающие на промышленных объектах, должны иметь высокую горловину для обеспечения возможности проведения их периодического освидетельствования. В недавнем прошлом эти требования распространялись абсолютно на все резервуары. Но сама по себе высокая горловина не имеет никаких значительных преимуществ перед высоким патрубком. Поэтому приобретение подобного резервуара – неоправданная трата денег.

Газгольдер с высоким патрубком

У данного резервуара запорная арматура располагается над резервуаром (поднята на 650 мм на трубках). Это делает ее более удобной в эксплуатации и обслуживании. А также уберегает от воздействия талых вод, что упрощает выбор места установки. Единственный недостаток – эта модификация несколько дороже остальных.

Наземный и подземный монтаж

При проектировании газоснабжения нужно определиться, как установить аппаратуру: на поверхности земли или в вырытом котловане. Каждому варианту присущи преимущества и недостатки.

Газгольдер наружной установки

Наружный газгольдер устанавливается на поверхности

У аппаратуры, установленной на поверхности земли, есть существенные плюсы:

  • для уличных моделей не нужно рыть котлован и оплачивать земляные работы по дальнейшему благоустройству участка,
  • под землёй активно проходят процессы коррозии, поэтому защита от них потребует дополнительных материальных вложений,
  • наземный монтаж — единственный вариант в случае высоких грунтовых вод на участке.

Минусы наземных газгольдеров:

  • повышенные требования безопасности, влекущие увеличение стоимости монтажных работ и аппаратуры,
  • сложность теплоизоляции — при понижении температуры воздуха замедляется переход жидкой фракции в газообразное состояние, падает давление в системе подводящих труб, останавливают работу газовые котлы,
  • трудности с размещением газгольдеров большого объёма на небольших участках, уменьшаются возможности спланировать участок исходя из ландшафтных предпочтений.

Подземный вариант

Подземный стационарный газгольдер

При небольших дополнительных затратах ёмкости, установленные под землёй, имеют множество преимуществ:

  • стабильная работа в любых климатических условиях — температура окружающего пространства не изменяется резко и не опускается до критических для процесса испарения величин,
  • повышенная безопасность — при утечке газа вероятность взрыва минимальна,
  • над ёмкостью остаётся свободная площадь.

Отрицательные стороны связаны в основном с общестроительными и земляными работами:

  • рытьё котлована для больших газгольдеров потребует работы на участке тяжёлой строительной техники, лишнюю землю придётся куда-то вывозить,
  • необходимость обустройства надёжной подушки под ёмкость,
  • повышенные требования к антикоррозийной обработке,
  • на глинистых грунтах необходима защита от подвижек.

При всех минусах дополнительные затраты окупаются за счёт удобства эксплуатации, безопасности, отсутствия дополнительного оборудования на поверхности.

Что такое газгольдер: общие сведения

Газгольдер – емкость, предназначенная для длительного хранения природного газа или других газообразных веществ (биогаза, сжиженного нефтяного газа, воздуха и т. д), но в отопительных целях резервуары заправляют сжиженным пропан-бутаном. Газгольдеры применяются как в промышленных масштабах, так и для частного использования.

Эта автономная система представляет собой большой резервуар для хранения запасов газа, что позволяет не зависеть от государства и самостоятельно регулировать величину коммунальных платежей за газоснабжение. Заправив емкость один или два раза в год, в зависимости от объема бака, вы сможете спокойно пользоваться газовой печью для приготовления пищи и протапливать дом.

По объему газгольдеры бывают разные – от 2500 до 20000 литров, малые емкости используются для мобильных газгольдеров. Так как это устройства требующие повышенного внимания, то в обязательном порядке устанавливается защитная автоматика, которая следит за давлением газа внутри резервуара, контролирует распределение и количество топлива, а также отвечает за безопасность работы автономной системы. Газгольдер, фото которого изображено ниже, может обеспечить газом большой частный дом.


Горизонтальные газгольдеры больших объемов Источник resant.ru

Газгольдер для частного дома плюсы и минусы

Преимущества владения газгольдером в личном хозяйстве очевидны, нам лишь остается констатировать факты:

Плюсы

  • автономия – потребление газовых ресурсов становится доступным для вас в полном объеме. Ваша личная газопроводная система не зависит от давления в магистралях. Вам не страшны аварии общего газопровода. Кроме того, подобное оборудование существенно влияет на капитализацию вашего жилища;
  • экологическая составляющая – хотите в своем загородном доме ходить по белоснежному снегу, поскрипывая на дорожках? Тогда срочно отказывайтесь от мазута, солярки и угля. Почти полное отсутствие серных соединений в сжиженном газе, и его полное сгорание при достаточном количестве воздуха, гарантируют вам белоснежный снег и чистый воздух. Если даже, газгольдер выйдет из строя, и газ вырвется наружу, то ничего жуткого не произойдет. Сжиженный газ быстро переходит в паровою фазу и  испаряется в атмосферу. Вам не стоит беспокоится о нанесении вреда почвенному покрову или саженцам;
  • увеличенный срок эксплуатации всего вашего хозяйства. Котельное оборудование работающее на газовом топливе всегда имеет неоспоримое преимущество в виде долгого срока службы перед твердотопливными или жидкотопливными котлами. Дело в том, что отсутствие серы, благоприятно сказывается на взаимодействии с металлом. Не имея реакции с серой, газовое оборудование будет работать верой и правдой на 30% дольше, по сравнению с традиционными отопительными агрегатами;
  • сгорание без запаха – современное газовое оборудование повсеместно располагается в квартирах многоэтажек. Процессы сгорания голубого топлива в устройствах протекают без выделения резких запахов, а вредные продукты выводятся наружу при помощи дымохода.

Минусы, которые нам может подарить газгольдер не столь очевидны. В большей части все они связаны так или иначе с возрастающей финансовой нагрузкой на домовладение:

Минусы

  1. Цена – финансовые затраты на полный комплекс услуг подключения газгольдера, что называется “под ключ”, обойдется владельцу начиная от 3 500 $. Дополнительно придется покупать регулировочные клапана, газоанализаторы и прочие приборы учета. Обеспечение подъезда газовоза, чтобы доставка газа и заправка газгольдера осуществлялась беспрепятственно. Прибавьте сюда еще ежегодное обслуживание;
  2. Повышенная ответственность – газ находящийся в резервуаре является взрывоопасным веществом. Следует помнить о мерах безопасности и по возможности закапывать газгольдер в землю с максимальным удалением от жилых построек. Минимальным расстоянием считается 10 метров, глубина как правило, соответствует нижнему уровню промерзания грунта. Как мы писали выше, ограничивайтесь заполнением резервуара хранения не более 85%.от объема. Помните, газ вещество способное расширяться, особенно в летний период.
  3. Регламентная проверка – газгольдер требует регулярного сервисного обслуживания. С учетом паспортных данных резервуаров,  согласно действующим правилам и стандартам к обслуживанию допускаются только специально подготовленные лица, прошедшие аттестацию. Необходимо постоянно отслеживать всю систему на предмет утечки газа. Следить за количеством его в резервуаре, чтобы не попасть в ситуацию пустого бака с последующей остановкой системы отопления. Помощником в решении многих задач может стать телеметрический модуль. Как вы догадываетесь это удовольствие не бесплатное,но установка отслеживает и передает информацию о состоянии оборудования по сети интернет или сотовой связи;
  4. конденсатные образования – внутри газгольдера происходит испарение, частицы выпадают на стенки в виде конденсата, процесс разрушает оборудование и может постепенно вывести из строя резервуар.

Автономная газификация и газоснабжение частного дома – смотрим видео:
