Газогенератор на дровах — как сделать своими руками

Принцип работы

При сгорании древесины на открытом воздухе выделяется тепло. А вот при небольшом количестве кислорода дерево не столько горит, сколько тлеет. При этом выделяется не тепло, а горючий газ. Газогенераторы на дровах и опилках работают именно на этом газе.

При тлении древесины выделяется много химических веществ, из которых только часть является горючими газами, а все остальное лишь загрязняет окружающую среду. Поэтому, при создании газогенератора, необходимо избавиться от этих вредных веществ. Кроме того, образовавшуюся газовую смесь требуется охладить.

В заводских условиях процесс переработки дерева в газ происходит в три этапа:

Сжигание древесины при небольшом количестве кислорода.
Первичная очистка от летучих частиц с помощью циклонного фильтра.
Вторичная очистка водяным фильтром.

Генератор, изготовленный собственноручно, работает по похожему принципу, хотя само устройство выглядит проще и занимает меньше пространства.

Устройство и схемы

Растопка газогенераторного котла происходит по тому же принципу, что и растопка обыкновенной печи на дровах – укладывается топливо, затем разжигается. Заслонку нужно закрывать до половины, чтоб кислород не проникал внутрь и не ускорял реакции, проходящие внутри.

Само строение очень доступное и простое. Котел содержит 2 камеры – первая для сжигания топлива, вторая для сжигания впоследствии сформированного газа. При повышении температуры, горячий воздух начинает циркулировать, захватывая холодный, и поднимается вверх. Благодаря такой системе, можно быстро нагреть помещение и оно долго будет оставаться теплым.

Достоинства и недостатки газовых генераторов

Обойдется бытовой газогенератор заводского изготовления в 1,5–2 раза дороже обычного твердотопливного котла. Стоит ли тратиться на эту «чудо-технику»?

Среди плюсов использования газовых генераторов числится:

полное прогорание топлива, загруженного в топку, и минимальный объем золы;
сравнительно высокий КПД при совместной работе с ДВС либо газовым котлом;
широкий выбор твердого топлива;
простота эксплуатации и отсутствие необходимости непрерывно следить за работой агрегата;
временной интервал между перезагрузками топки – до суток на дровах и до недели на угле;
возможность использования непросушенной древесины – влажное сырье можно применять только в некоторых моделях газогенераторов;
экологичность устройства – выхлопной трубы у этого устройства нет, весь сгенерированный газ прямым потоком идет в камеру сгорания двигателя или котла.

При использовании влажных дров генератор работать будет, но выработка газа при этом сократится на 20–25%. Падение производительности происходит из-за испарения естественной влаги из древесины.

Это приводит к понижению температуры в топке, что замедляет процесс пиролиза. Лучше всего поленья перед загрузкой в пиролизную камеру тщательно просушивать. Промышленные устройства полностью автоматизированы, подача топлива в них производится шнеком из рядом расположенного контейнера.

Сделанный своими руками газогенератор не радует подобной автономностью, но и он достаточно прост в эксплуатации. Надо лишь время от времени загружать его топливом под завязку.

Рабочие температуры в газогенераторе достигают значений в 1200–1500°C, его корпус должен выполняться из выдерживающих подобные нагрузки материалов

Недостатков у газогенератора меньше, но они есть:

слабая регулируемость объемов генерируемого газа – при снижении температуры в топке пиролиз прекращается и вместо горючей газовой смеси на выходе образуется месиво из смол;
громоздкость установки – даже самодельный газогенератор средней мощности в 10–15 кВт занимает достаточно большое пространство;
длительность растопки – прежде чем реактор произведет первый газ пройдет 20–30 минут.

После “разогрева” генератор стабильно выдает определенный объем газовой смеси, которую необходимо сжигать либо выбрасывать в воздух. Чтобы сделать этот агрегат своими руками потребуются прочные газовые баллоны или толстая сталь, а это немалые деньги. Но все это окупается экономичностью генератора и дешевизной исходного топлива.

Часть моделей газогенераторов оснащается вентилятором надува воздуха, а другие нет. Первый вариант позволяет повысить мощность установки, но привязывает ее электросети. Если нужен небольшой генератор для готовки еды на природе, то можно обойтись компактным без воздушного нагнетателя агрегатом.

Большинство самостоятельно сделанных газогенерирующих установок работает за счет естественной тяги.

Переносной газогенератор мощностью в 2,4 кВт, работающий на дровах, позволяет без проблем готовить обед за городом вдали от цивилизации (+)

Для обогрева частного дома нужна будет уже более мощное и энергозависимое устройство. Однако в этом случае стоит позаботиться о резервном электрогенераторе, чтобы в одночасье при аварии на сети не остаться как без электроснабжения, так и без отопления.

Что представляют собой такие агрегаты

В качество топливо дрова

Обычно газогенераторными установками оснащают большегрузные автомобили с мощным двигателем, хотя при желании таким устройством может быть оборудован и легковой транспорт.

При этом агрегат имеет относительно компактные размеры, но они все равно не будут пропорциональные габаритам авто. Например, сконструированный для мотоцикла газогенератор на дровах и собранный своими руками будет сопоставим с коляской для транспортного средства. Поэтому назвать его небольшим можно с большой натяжкой. Кроме того, использование газогенераторов с маломощными двигателями приводит к нехватке мощности.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Ценная информация о газогенераторах

Иногда ожидания владельцев частных домов, задумывающихся о покупке или строительстве автономного газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Считается, что КПД газогенератора, составляющий около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти числа в целом верны, но сравнивать их некорректно.

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях дерево горит, но результат этого процесса качественно разный. Если в будущем горючий газ, полученный при пиролизе сжигания древесины, будет использоваться для обогрева дома, такое сравнение можно будет провести.

Также стоит помнить, что самодельные газовые генераторы хоть и могут работать с высоким КПД, но редко бывают такими эффективными, как промышленные модели. Этот момент также следует учитывать при проектировании агрегата, а также при расчете стоимости проекта и его ожидаемой эффективности.

Если необходимость создания газогенератора обусловлена только желанием улучшить систему отопления дома, то вам стоит обратить внимание на аналогичное устройство – пиролизный котел, который работает по очень похожим принципам. Его главное отличие от газогенератора заключается в том, что образующийся газ сразу же сжигается, а полученная энергия используется для нагрева теплоносителя в системе отопления дома

В таком устройстве монтируется дополнительная камера сгорания, в которой необходимо организовать отдельную подачу воздуха. Если вам нужно отапливать дом газогенератором, вам также потребуется выбрать конвектор для отопления. Это увеличит стоимость модернизации или оснащения обогревателя. Нужно ли рассчитывать, стоит ли оно того в таком случае?

Важным моментом является правильное обслуживание газогенератора в процессе его эксплуатации. В рекламе утверждается, что это универсальное устройство, сжигающее все, от опилок до свежесрубленной древесины.

Но в рекламе ничего не говорится о том, что при погрузке влажного сырья количество производимого топливного газа может быть уменьшено на 25% и более.

По мнению специалистов, древесный уголь – оптимальное топливо для газогенератора. При его горении на испарение влаги расходуется минимальное количество энергии, что позволяет ускорить процессы пиролиза.

Автовладельцы могут рассчитывать на газовый генератор не только для обогрева, но и для работы своего автомобиля. Фактически, в Европе несколько автомобилистов успешно адаптировали свой транспорт для работы с деревом. Но чаще всего это компактные и прочные устройства из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже сделанных самостоятельно, отнюдь не мала. В российских реалиях автомобильные газогенераторы изготавливаются из подручных средств и устанавливаются на грузовые автомобили.

Эффект от их работы низкий, обычно наличие такого агрегата сопровождается такими явлениями, как длительное зажигание, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его быстрому износу.

Интересным вариантом использования газогенератора в частных домах является использование топливного газа для бытовой электростанции. Такая конструкция реализована с помощью дизельного двигателя внутреннего сгорания.

Устройство и принцип работы

Начнем с того, что прототипом газогенератора является твердотопливный пиролизный котел, в котором дрова практически не горят, а тлеют. А топочные газы, обогащенные кислородом, сгорают в дополнительной топке. Таким образом, достигается увеличение коэффициента полезного действия за счет использования дров и их продуктов сгорания.

Конечно, сам газогенератор – это не котел. У него другие функции, но пиролизный способ сжигания в нем присутствует в полной мере. Хотя надо отдать должное конструкторам, которые это устройство придумали. Они нашли оптимальные условия сжигания дров, при которых они выделяют максимальное количество тепловой энергии и топочных газов. Основных условий два:

В зоне горения должно подаваться небольшое количество кислорода. Поэтому процесс горения здесь минимальный. Скорее всего, дрова не горят, а тлеют.
Но при всем при этом, температура в топке должна быть достаточно высокой, не меньше 1100С.

Результат процесса тления – большое количество угарных газов, которые необходимо собрать и охладить. Это конечная цель. Но перед этим газы должны пройти очистку, потому что в них большое количество различных примесей от самых больших до мельчайших

Особое внимание кислотам, которые в них содержатся. Это муравьиная и соляная кислота

От них избавиться надо в первую очередь.

Газогенератор для автомобиля

Сам очищенный газ гореть не будет, поэтому его необходимо довести до смешанного состояния с кислородом. Здесь используется смеситель, где образуется уже готовая воздушно-газовая смесь. Ее-то и можно будет считать конечным результатом. Вот такая принципиальная схема работы газогенератора на дровах.

Делаем газогенератор на дровах своими руками: инструкция и 4 совета профессионала

Отсутствие природных источников не повод отчаиваться – горючий газ, необходимый для генерации домашнего тепла, горячей воды и прочих бытовых нужд получают и другим путем. Источники находятся практически под ногами – мусор со всевозможными пластиковыми отходами, торф, дрова. Естественно, потребуется агрегат для сжигания и получения продукта сгорания, пригодного для последующего использования. Газогенераторные печи длительного горения уже получили популярность среди домашних умельцев.

Механизм и принцип работы газогенератора на дровах
Достоинства и недостатки
Монтаж своими руками по чертежу: расчет мощности 2.5 мвт

Газогенераторы на дровах имеют большое количество преимуществ и немного недостатков.

Преимущества следующие:

Коэффициент полезного действия у газогенераторов достигает отметки в 90%. По сравнению с ними, у твердотопливных котлов КПД достигает отметки лишь в 75%.
В генераторах газа дрова горят очень долго. Одной только закладки дров может хватить на 20-25 часов работы устройства. А если в качестве топлива использовать уголь, то одной закладки может хватить на несколько суток.
Топливо обычно сгорает полностью, при этом остается минимум золы. Поэтому в использовании газогенераторов нет необходимости в постоянной чистке зольника.
В некоторых устройствах имеются автоматизированные системы регулирования процесса горения.
При горении выделение вредных веществ сведено к минимуму. Именно поэтому в настоящее время идут активные попытки использовать газогенераторы в автомобилях, чтобы снизить выброс вредных веществ в атмосферу.
Заметно экономится бюджет семьи.
В топку сгорания можно загружать длинные дрова, то есть, нет необходимости в их разрезке на мелкие куски. В топку могут помешаться дрова длиною в 1 метр.
В качестве топлива можно использовать любое твердое топливо.

А теперь о недостатках. Их всего три:

В большинстве устройствах на выходе воздуха из воздухоразделительного коробка имеются вентиляторы. Они могут работать механически, но во многих моделях их функционирование требует наличие электричества. Из-за этого работа генератора становится энергозависимым.
Внутри дымохода может выпасть конденсат. Чтобы избежать этого, температуру следует держать на отметке в 60 градусов.
Заводские конструкции стоят очень дорого. Поэтому следует изготовить газогенераторы своими руками. Чертежи можно найти в Интернете.

Газогенераторы можно классифицировать по типу горения топлива. Так, выделяют три вида:

Генераторы прямого горения. В конструкциях этого типа воздух в камеру сгорания подается снизу через колосниковую решетку. Патрубок для вывода газа находится в верхней части конструкции. Такие конструкции предназначены для сжигания угля или антрацита.
Генераторы опрокинутого горения. В таких конструкциях воздух в камеру сгорания подается не снизу, как в первом случае, а прямо на уровне зоны горения. Зато газы выводятся на уровне зольника, и могут применяться для подогрева вновь загруженного топлива.
Генераторы горизонтального горения. В конструкциях этого типа воздух также подается через специальные формы на уровне зоны горения. Отбор газа производится также сбоку через патрубок, расположенный за специальной решеткой, на уровне зоны горения. Зона, в которой происходит извлечение газов, в этом случае мала. Она сосредоточена главным образом между фурмой и решеткой, за которой имеется патрубок для вывода газа.

Виды

Газогенераторы можно классифицировать по типу горения топлива. Так, выделяют три вида:

Генераторы прямого горения. В конструкциях этого типа воздух в камеру сгорания подается снизу через колосниковую решетку. Патрубок для вывода газа находится в верхней части конструкции. Такие конструкции предназначены для сжигания угля или антрацита.
Генераторы опрокинутого горения. В таких конструкциях воздух в камеру сгорания подается не снизу, как в первом случае, а прямо на уровне зоны горения. Зато газы выводятся на уровне зольника, и могут применяться для подогрева вновь загруженного топлива.
Генераторы горизонтального горения. В конструкциях этого типа воздух также подается через специальные формы на уровне зоны горения. Отбор газа производится также сбоку через патрубок, расположенный за специальной решеткой, на уровне зоны горения. Зона, в которой происходит извлечение газов, в этом случае мала. Она сосредоточена главным образом между фурмой и решеткой, за которой имеется патрубок для вывода газа.

Принцип работы агрегата

В газгене из любого вида топлива может добываться горючий газ. Главным секретом является то, что в камеру, попадает кислород. Объема попадаемого кислорода мало для полноценного сгорания древесины. В самом процессе должна соблюдаться достаточно высокая температура, превышающая 1200°С. Вырабатывающийся газ постепенно охлаждается, попадая к источнику потребления или двигателю автомобиля.

Устройство газогенератора

Главным отличием газгенов на твердых материалах является то, что во всех случаях работы агрегата на дровах наблюдается процесс сгорания материала и древесного газа. Сажа в этом случае не выделяется.

Способ №3 — Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

Металлический корпус, который будет играть роль печи;
Пластина Пельтье (отдельно приобретается);
Регулятор напряжения с установленным USB-выходом;
Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
На заднюю стенку монтируем пластину;
Сверху на пластину монтируем кулер;
К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое умные розетки, их виды, устройство и принцип работы

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
Емкость для создания фильтра типа «Циклон»;
Емкость для создания фильтра тонкой очистки газа;
Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Особенности исполнения, составные части, функционал

Агрегат представляет собой механизированное устройство, работа которого предусматривает продуцирование газа из всевозможных видов твердого топлива – дров, угля, смесей. Полученный ресурс применяется в различных целях: направляется на отопление жилья, используется как топливо для автомобиля, находит применение в обеспечении работы электростанций. Устройство газогенератора на дровах базируется на узлах, описанных далее.

Корпус

Изготавливается из листов стали, которые соединяются сварочным способом. Чаще всего встречаются модели цилиндрической формы. Притом среди самодельных агрегатов немало и генераторов газа прямоугольной конфигурации. Корпус оснащается ножками, которые приварены к днищу.

Бункер

Емкость установлена внутри корпуса и представляет собой камеру для загрузки топлива. Отсек по форме повторяет геометрию корпуса, в его изготовлении применяют малоуглеродистую сталь.

Камера сгорания

Отсек можно увидеть в нижней части корпуса, он необходим для поддержки процесса горения. Узел изготавливают из жаропрочной стали, в некоторых моделях рабочую поверхность выполняют с применением керамики. Для крекинга смол в дальнем сегменте отсека оборудуется горловина из жаропрочной хромистой стали.

Как выглядет газогенератор своими руками

В средней части камеры сгорания расположены фурмы, по которым подается воздух. Конструкция предусматривает калиброванные отверстия, которые соединены с воздухораспределительной коробкой. Обратный клапан на выходе из воздухораспределительной коробки препятствует утечке горючей массы из газогенератора.

Колосниковая решетка

Колосник из чугуна расположен в нижней части корпуса газогенерирующей установки на дровах и служит для поддержки раскаленных углей. Средняя часть конструкции подвижная, что необходимо для чистки решетки от шлаков. Для поворота колосника применяют специальный рычаг.

Загрузочные люки

Конструкция предусматривает герметично закрывающиеся крышки с продуманным функционалом. Особенности верхнего загрузочного люка:

откидывается горизонтально,
оснащается уплотняющим асбестовым шнуром,
крепление дополнено специальным амортизатором.

В случае избыточного давления внутри камеры крышка люка приподнимается при помощи рессоры.

Боковая поверхность корпуса также оборудована верхним и нижним загрузочными люками:

верхний люк применяется для добавления твердого топлива в зону восстановления,
нижний люк предназначен для удаления золы.

Газ отводится через патрубок, который соединен с трубой газопровода. Перед тем, как выводить его за пределы генератора, используют потенциал горячего газа для подсушивания топлива в камере загрузки. Так, отводящий газопровод прокладывается по кольцевой линии вокруг камеры, что охватывает периметр между корпусом и бункером. Отбор газа выполняется в зоне восстановления, чаще всего в верхней половине агрегата газификации, но также возможно отведение ресурса и из нижней части корпуса.

Фильтры

На выходе из генерирующей установки газ поступает в фильтрующие устройства, которые располагаются за корпусом газгена. Фильтры представляют собой трубчатые конструкции с соответствующим очищающим наполнителем. Перед поступлением в фильтр тонкой очистки необходимо охладить газ, для чего применяется специальный охладительный отсек. Далее очищенный газ направляется в смесительную установку для смешивания с воздухом.

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

В военное время, когда с топливом было туго, наладили производство автомобилей «на дровах» (запатентовано изобретение «для моторных повозок» ещё в 1930 году).

Такие грузовики с газогенераторной установкой ездили в Австрии, в Германии, да и в нашей стране.

Сегодня любители всего оригинального возрождают технологию.

Кроме того, газогенераторы можно использовать не только для транспорта, но и для домашних нужд. Разберёмся во всех тонкостях: как это работает, как сделать газогенератор своими руками, стоит ли переделывать под него машину.

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

заложенные в бункер дрова попадают в топку и сгорают;
в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

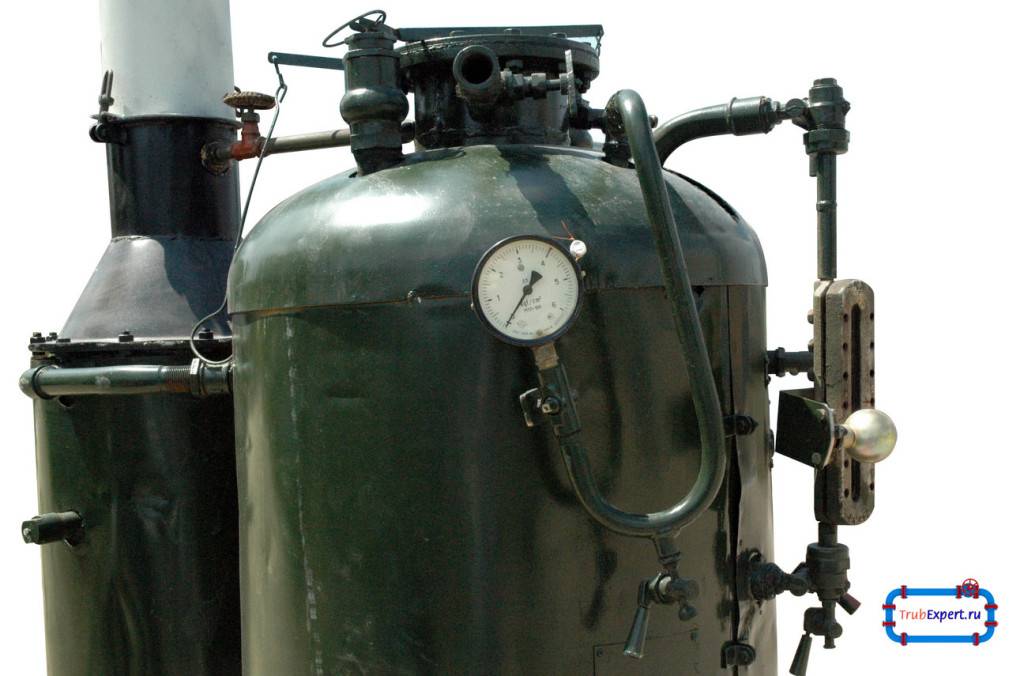

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

https://youtube.com/watch?v=keToS0ybJAs

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

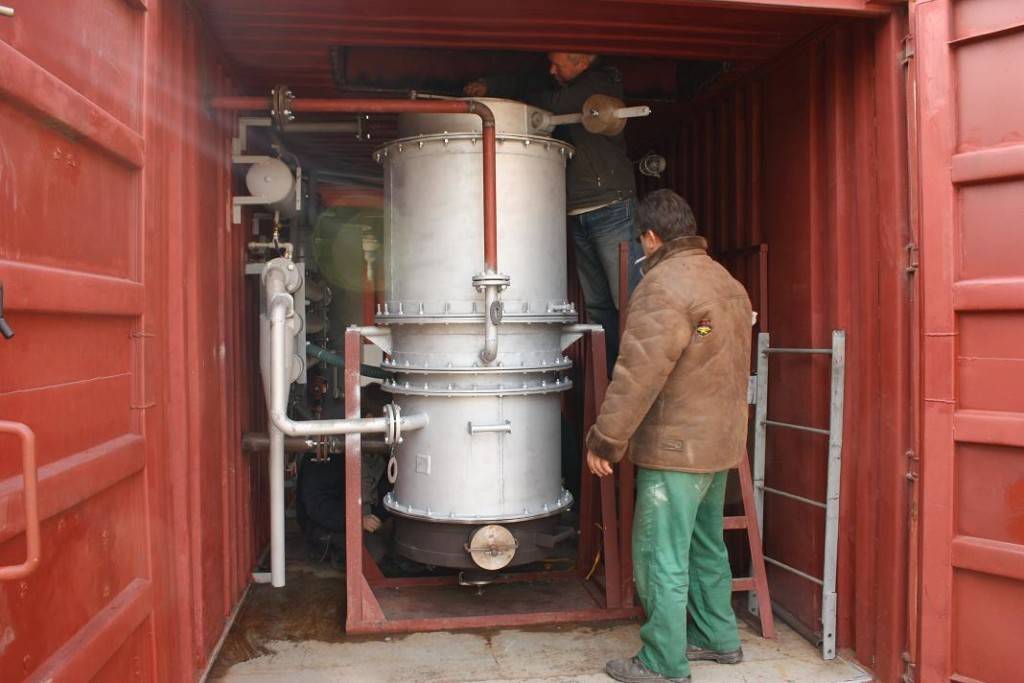

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.

Как сделать газогенератор для дома или автомобиля: устройство и принцип работы
