Как сделать газовую тепловую пушку своими руками

Как работает такая установка

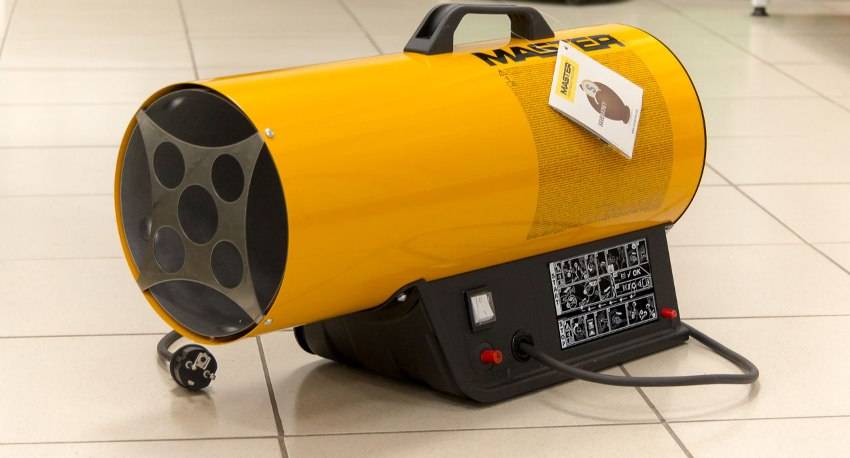

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.

Агрегат #3 — газовая тепловая пушка

Конструкция газовой тепловой пушки во многом похожа на устройство дизельного агрегата. Здесь также имеется камера сгорания, встроенная в корпус. Вместо бака с жидким горючим используется баллон сжиженного газа.

Как и при использовании дизельного топлива, большое значение имеет отвод продуктов сгорания, поскольку в самодельных устройствах невозможно обеспечить полное сгорание газа. Воздух, который поступает в помещение, нагревается при контакте с камерой сгорания. Отработанные газы покидают устройство через выведенный на улицу отвод. Такая система непрямого нагрева более безопасна, чем обогрев открытым пламенем.

Тепловые пушки непрямого нагрева снабжены закрытой камерой сгорания, которая препятствует контакту открытого огня и воздуха — такая конструкция сложнее, но безопаснее, чем модели прямого нагрева

Чтобы увеличить теплоотдачу, к корпусу камеры сгорания можно приварить продольные пластины, обычно их делают 4-8 штук. При этом размеры камеры сгорания с дополнительными пластинами должны быть меньше диаметра корпуса, чтобы камера не касалась его стенок и не перегревала корпус тепловой пушки.

Создание дизельной тепловой пушки

Существуют бензиновые тепловые пушки и дизельные агрегаты, а потребителю предстоит выбрать наиболее приемлемый для использования в качестве обогрева аппарат. Выгоднее всего иметь дизельную тепловую пушку, потому что она имеет простую конструкцию и стоимость топлива несколько ниже, чем бензин.

Также выгодна дизельная тепловая пушка, неисправности ее устранять значительно проще, чем поломки бензиновых агрегатов. Но при эксплуатации подобных устройств нужно соблюдать технику безопасности, особенно если агрегат прямого нагревания. Нужно обеспечивать систему вентиляции и регулярно проветривать помещения, где используются данные аппараты.

Создателю тепловой пушки следует определиться с габаритными размерами устройства, которые будут зависеть от назначения агрегата. Должен учитываться объем помещения и средний температурный режим, который имеется на данный момент. Всего в тепловой пушке два корпуса, один из которых является топливным баком для солярки, а в другом располагаются нагревательные элементы и вентилятор.

Чтобы сделать топливный бак, нужно воспользоваться материалами с низкой теплопроводностью, так как этот корпус может сильно нагреваться от верхнего кожуха.

В этом корпусе должны находиться топливный насос, камера сгорания и вентилятор, который вращается от электродвигателя. Необходимо обеспечить между топливным баком и верхним корпусом зазор в 20 сантиметров.

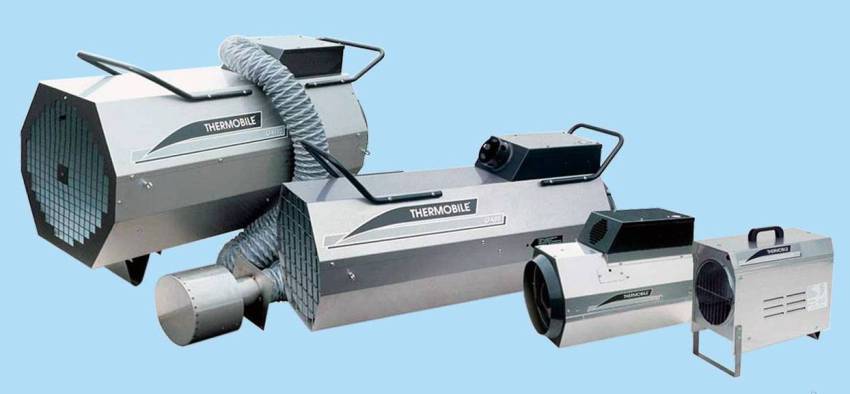

Разновидности тепловых пушек

Тепловые обогреватели подразделяются по способу нагрева и виду горючего, используемого в работе. Также они могут различаться по назначению (бытовые и промышленные).

Процесс нагрева может происходить по-разному. Зависит это от типа конструкции модели. Прибор с прямым нагревом имеет довольно мощный вентилятор, который забирает воздух. Прямой контакт нагревательного элемента с воздушной массой нагревает ее и выбрасывает через сопло.

Такие устройства стоят относительно мало, а их КПД довольно высокий. Но с экологической точки зрения, приборы с прямым нагревом считаются плохими. Они выбрасывают в помещение все продукты сгорания, что может быть опасно для человека. В месте эксплуатации устройства желательно предусмотреть принудительную вентиляцию.

В этом видео вы узнаете специфику газовой пушки:

Конструкция устройств с непрямым нагревом более сложная. В ней присутствует теплообменник, который играет роль фильтра. Он разделяет теплый воздух и продукты сгорания. От прибора идет труба, по которой все вредные вещества уходят на улицу.

Горелки с непрямым нагревом дороже, а их КПД ниже, чем у устройств с прямым нагреванием воздуха. Но спрос на них всё равно высокий из-за безопасной эксплуатации.

При выборе типа тепловой пушки нужно предусматривать условия эксплуатации. Прибор с прямым нагревом подойдет для отапливания или осушения больших помещений, в которых не бывает скопления людей (склады, подвалы).

Супер пушка своими руками:

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

• труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
• труба такой же длины, но диаметром 80 мм для камеры сгорания;
• труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
• газовая горелка, оснащеная пьезоподжигом;
• любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Разновидности тепловых пушек

Тепловые обогреватели подразделяются по способу нагрева и виду горючего, используемого в работе. Также они могут различаться по назначению (бытовые и промышленные).

Процесс нагрева может происходить по-разному. Зависит это от типа конструкции модели. Прибор с прямым нагревом имеет довольно мощный вентилятор, который забирает воздух. Прямой контакт нагревательного элемента с воздушной массой нагревает ее и выбрасывает через сопло.

Такие устройства стоят относительно мало, а их КПД довольно высокий. Но с экологической точки зрения, приборы с прямым нагревом считаются плохими. Они выбрасывают в помещение все продукты сгорания, что может быть опасно для человека. В месте эксплуатации устройства желательно предусмотреть принудительную вентиляцию.

В этом видео вы узнаете специфику газовой пушки:

Горелки с непрямым нагревом дороже, а их КПД ниже, чем у устройств с прямым нагреванием воздуха. Но спрос на них всё равно высокий из-за безопасной эксплуатации.

При выборе типа тепловой пушки нужно предусматривать условия эксплуатации. Прибор с прямым нагревом подойдет для отапливания или осушения больших помещений, в которых не бывает скопления людей (склады, подвалы).

Супер пушка своими руками:

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

Их применяют для обогрева обширных помещений: складов, заводских цехов

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

• Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
• Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
• Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
• Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
• В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
• На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

1. Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
2. Открываем вентиль, дабы газ начал поступать.
3. Когда газ загорится, убираем зажигалку обратно.
4. Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

1. крепим на горелке металлический диск-удлинитель;
2. удлиняем трубу, необходимую для газоснабжения прибора;
3. устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
4. устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
5. собираем все устройство грелки целиком;
6. проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
7. на второе окончание трубы привариваем металлическое кольцо;
8. на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
9. непосредственно сборка вентилятора.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

Виды

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

• не шумят;
• не производят выхлопных газов;
• могут менять мощность в пределах от 0% до 100%;
• могут быть полностью автоматизированы;
• не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

1. Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
2. Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
3. Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

1. С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
2. Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Тепловая пушка своими руками

Тепловая пушка – это компактное, мобильное, экономичное устройство расчетной мощности, предназначенное для отопления помещения.

Такие устройства используются для обеспечения различных пространств теплом при отсутствии центрального отопления или временном его недоступности.

В основном тепловые пушки применяются для обогрева складов, торговых павильонов, мастерских и гаражей, на строительных объектах и в сельском хозяйстве.

Тепловая пушка своими руками производится при наличии определенного багажа технических знаний, несложных инструментов и доступных для любого человека материалов и комплектующих частей.

Передвижной тепловентилятор может работать на различных видах топлива: на керосине, отработанном масле, солярке, горячей воде, электричестве и сжиженном газе.

Принцип работы такого обогревателя заключается в следующем: выбранный заранее специальный элемент тепловой пушки, например горелка или тэн, помещается в металлический корпус, нагревается до максимально высокой температуры.

Через нагретое устройство прогоняется поток воздуха, который создается мощным встроенным вентилятором. Воздух нагреваясь, выталкивается наружу мощной горячей струей. Несомненным плюсом мобильных тепловентиляторов является показатель того, что прогрев даже значительных площадей проводится за несколько минут.

Основные характеристики

Качественно выполненные обогреватели прочны, надежны в работе и долговечны. Корпус устройства должен быть устойчив к механическим ударам, появлению коррозии и резким перепадам температуры.

Кроме этого, все детали тепловой пушки должны не бояться повышенной влажности, особенно при эксплуатации в таких помещениях, как оранжереи и теплицы. Обязательно учитывается, что устройство должно иметь небольшой вес для удобства транспортировки и перемещения.

Настоятельно рекомендуется использовать тепловые пушки в помещениях с качественной и надежной системой вентиляции, или возможностью проводить периодическое проветривание всего пространства.

Технология производства

Перед тем как изготовить тепловую пушку своими руками следует определиться с выбором модели, работающей на дизельном топливе или на электричестве. Чтобы правильно выбрать габариты тепловентилятора необходимо провести расчет мощности устройства с учетом возможных теплопотерь, объема помещения и средней температуры окружающего пространства.

Тепловая пушка на дизельном топливе – это состоящая из двух корпусов конструкция. Верхний корпус является наружным кожухом устройства, а нижний используется как бак для дизельного топлива.

Изготавливают нижний корпус из материалов с низкой теплопроводностью, так как он располагается в непосредственной близости к устройству с высокой температурой.

Обратите внимание

Если нет возможности приобрести специальные материалы, можно позаботиться об обустройстве защитного теплоизоляционного слоя.

Непосредственно над топливным баком располагают корпус пушки, изготовленный в виде широкой трубы из стали или любого прочного металла с толстыми стенками. По торцам корпус закрывается сетками или решетками. В готовом корпусе жестко закрепляют в следующей последовательности: электродвигатель с вентилятором, топливный насос с форсункой и камеру сгорания.

Корпус нельзя устанавливать непосредственно на бак. Он должен быть приподнят над ним не меньше чем на 15-20 см. Между баком и корпусом устанавливают топливный фильтр. Далее из топливного бака выводят металлическую трубку, которую подсоединяют к фильтру.

Дизельное топливо, подкачиваемое через насос, проходя через фильтр и по трубке, будет попадать в форсунку и воспламеняться.

Сам процесс горения осуществляется в камере сгорания, в толстой металлической трубе, в половину меньшей диаметра корпуса, жестко закрепленной в центре корпуса и имеющей вертикальный отвод для вывода продуктов горения.

Дополнительные рекомендации

Включенный вентилятор будет гонять воздух вокруг камеры сгорания, и, нагреваясь, будет выходить уже горячим с противоположной стороны устройства.

Следует учитывать, что при эксплуатации устройства в метре выхода теплой струи ее температура может достигать около 300°. Изготовленная тепловая пушка сможет обогреть помещение площадью до 600 кв.

м при максимальном расходе топлива 10 л в час.

Дизельную тепловую пушку не рекомендуется использовать в абсолютно закрытых помещениях, тем более, если в них постоянно находятся люди, чтобы не допустить отравления продуктами горения. Для обеспечения нормативных условий работы можно самостоятельно вывести за пределы помещения специальный отвод для отработанных газов.

Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление

Многие владельцы гаражей отапливают их с помощью электрических пушек, которые для этих целей по большинству параметров подходят как нельзя лучше.

Минус в них один – счета за электричество, поэтому собственно я и решил сделать своими руками газовую пушку для отопления гаража.

За основу конструкции отопительной газовой пушки был взята обычная газовая горелка китайского производства, которая комплектовалась небольшим газовым баллоном.

Обратите внимание

В самом начале пришлось распилить трубку по которой подается газ чтобы удлинить ее, приварив кусок другой трубки, подходящей по сечению. Также пришлось увеличить до 5 миллиметров отверстия для поступления воздуха, плюс к этому увеличить их общее количество сделав сбоков еще несколько, одновременно с этим был увеличен жиклер до 2 миллиметров.

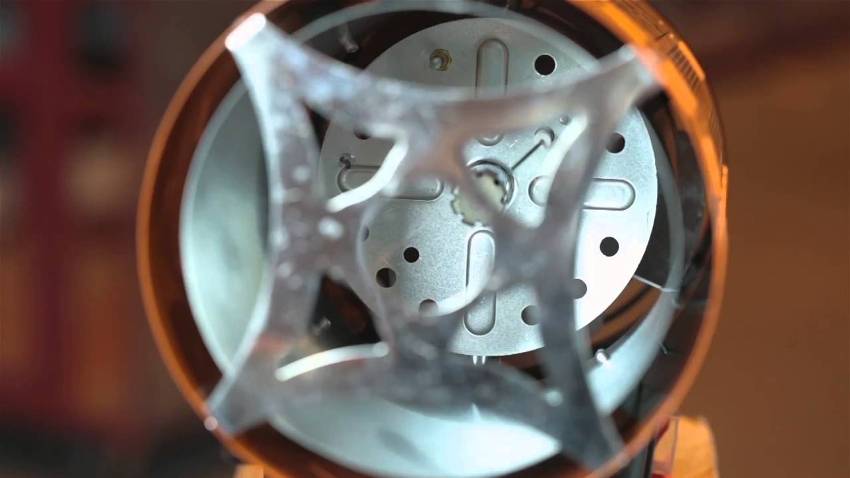

У старой китайской горелки, легшей в основу конструкции будущего приспособления для отопления гаража, был очень плохой теплообмен, поэтому чтобы увеличить теплообмен, корпус надо было увеличить в длину. Для чего закрепил под удлинителем, сделанным из 80 миллиметровой трубы, диск из металла и просверлил в нем отверстия 10 миллиметров в диаметре в количестве 8 штук.

Чтобы закрепить теплообменник сделал хомут, а для увеличения теплоотдачи приварил накрест две двухмиллиметровых металлических полосы.

Для сооружения самого теплообменника как нельзя лучше пригодилась старая труба 180 миллиметров в диаметре, с тонкими стенками, в которой один торец заварил и проделал в нем отверстие, через которое завел удлинитель горелки, после чего прикрепил их к хомуту болтами.

На другом конце теплообменника смонтировал двенадцати-вольтовый автомобильный вентилятор (от печки), если такого под рукой не окажется то можно взять любой другой подходящего диаметра – подойдут мощные вентиляторы установленные в системных блоках компьютеров (большие) или от тех что устанавливают на вытяжках в кухне или ванной для их вентиляции.

Чертежи газовой пушки для гаража

Рис. 1. Схема газовой пушки: 1 — вентилятор; 2 — газовая горелка; 3 – удлинитель горелки (труба 2)80 мм); 4 – корпус теплообменника (труба 0180 мм); 5 — выход горячего воздуха.

Рис. 2. Модернизированный вариант пушки: 1 – удлинитель газовой горелки; 2 – пластины для увеличения площади теплообмена; 3 — газовая горелка; 4 — вентилятор; 5 — воздушная

заслонка с рычагом; 6 — корпус теплообменника.

Важно

Основные узлы конструкции:Вентилятор на 12 В (можно бытовой на 220 В), жиклёр горелки просверлен до 02 мм, газ из 50 л пропанового баллона (бытового), но обязательно нужен редуктор от резака или другое устройство для регулировки подачи газа. Снаружи удлинителя горелки приварена металлическая полоска для увеличения теплоотдачи.

Окончанием работы над самодельной газовой пушкой было просверливание отверстий для того чтобы разжигать газ и установку ее на небольшие сделанные своими руками козлы.

Принцип работы отопительной газовой пушки

В принципе ничего сложного тут нет, но опишем все как можно более подробно.

1. Подносим зажигалку к отверстию для розжига.
2. Открываем подачу газа.
3. Зажигаем и убираем зажигалку.
4. Включаем вентиляцию.

Чтобы не угореть от газа в закрытом гараже предусмотрено следующее.

Углекислый газ, образующийся от сгорания пропана выводиться через поддувало старой печки по дымовой трубе на улицу.

Теплый воздух поступает через патрубок расположенный сбоку трубы теплообменника.

Газ использую самый обычный, бытовой, в советских 50 литровых баллонах, так как китайский баллоны с газом никуда не годятся – зимой они попросту замерзают.

Подача газа регулируется обыкновенным установленным после редуктором вентилем. Расход газа невелик, 12-15 литров с сентября по апрель, а температура в гараже даже в сильные морозы не опускается ниже 15 тепла.

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

• голубое топливо, проходящее по магистралям;
• бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Тепловая пушка своими руками: краткий разбор 3-х самых популярных конструкций

Данный момент является категорически недопустимым, так как вероятность возгорания всего помещения очень велика! Поскольку каждая одежда имеет определённую покраску и при нагревании краска практически мгновенно загорается, а пламя может перекинуться на соседние участки.

Самодельная дизельная тепловая пушка, является обыденным решением для обогрева квартиры или частного дома в холодное время года, когда на градуснике показатель перескочил минус. Если соблюдать простые правила безопасности, то с помощью данного самодельного обогревательного устройства можно будет обеспечить экономичный обогрев собственной жилой площади.

При использовании самодельного теплового агрегата, необходимо раз в неделю, хотя бы на краткий период времени обеспечить проветривание помещения, чтобы ликвидировать продукты сгорания газовой смеси и уменьшить концентрацию углекислого газа.

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

• две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
• труба диаметром 8 см и длиной 30 см (выходной патрубок);
• вентилятор осевого типа с круглым фланцем;
• горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

1. Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
2. Корпус устройства и вентилятор необходимо защищать от попадания влаги.
3. Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
4. Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
5. В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
6. Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
7. Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).
