Как подключить стиральную машину к канализации своими руками
Отработанная вода из стиральной машинки сливается через шланг в водоотвод для ванной, раковины или унитаза. Шланг должен быть подвешен на специальный держатель, это предусмотрено техническими характеристиками, То есть шланг должен превышать определенный уровень.
Но иногда этот способ не представляется возможным осуществить и приходится держать во время слива шланг вручную. Такая мера обычно является временным решением.
Наиболее часто практикуется прямой вывод шланга в канализационную систему. Обычно канализационный слив находятся рядом со специализированными санитарными зонами. Отводной шланг не заметен за унитазом, ванной или в тумбе кухонной раковины.
Но если всё-таки он открывается взору можно использовать специальные коробы для декоративной маскировки. Такое подключение слива является очевидным плюсом, потому что это простое решение занимает мало времени и не требует приобретения дополнительных материалов или инструментов.

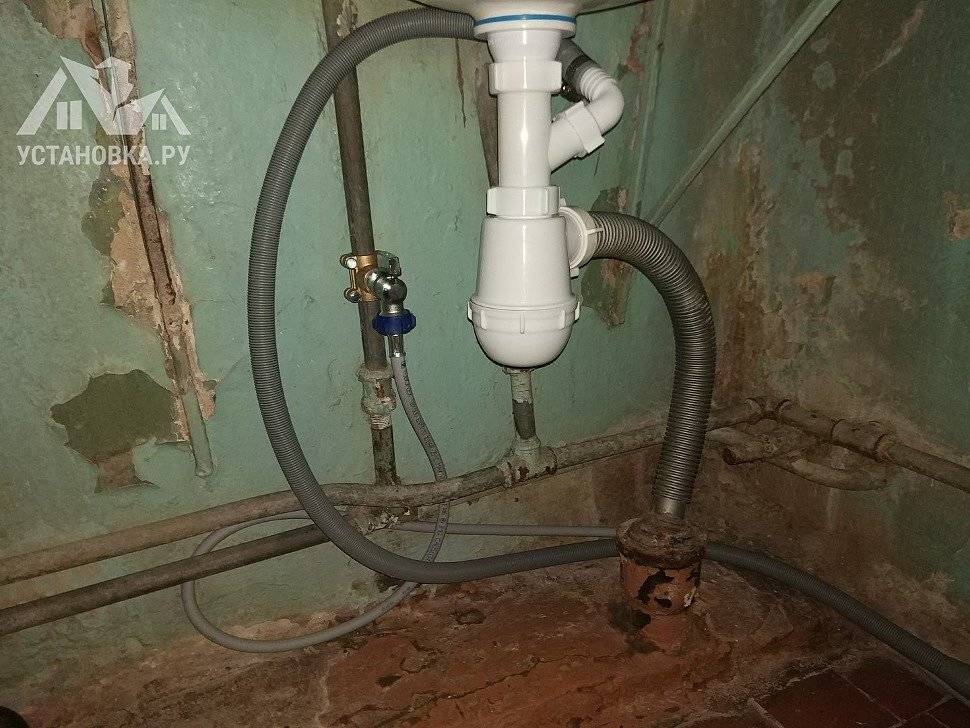

Подключение шланга стиральной машины к канализации
Единственный элемент, который может понадобиться – это тройник сливной для канализационной трубы с уплотнительной прокладкой для шланга. Устанавливается он просто – плотно вставляется в специальную выемку-паз основной трубы. Есть много разновидностей определенных размеров.
Выбор места для монтажа
Выбирать место для установки стирального автомата следует тщательно. Это стационарный агрегат, привязанный к водопроводу, канализации, электричеству. Перенос в другое место сопровождается переделками.
Выбирая место, учитывают:
- наличие вблизи воды, канализации;
- возможность подключиться к электричеству, желательно без удлинителей;
- качество пола — при необходимости ремонтируют;
- как впишется устройство в интерьер;
- наличие свободного пространства и доступа.
Привычные места расположения стирального оборудования — совмещенный санузел или отдельная ванная, кухня, коридор. С точки зрения удобства вне конкуренции ванные комнаты, которые обладают наличием всех необходимых коммуникаций.
Ванная комната
Установка стиральной машины.
Ванная обладает всеми преимуществами для подключения стирального автомата. Только особый микроклимат помещения отрицательно влияет на металлические части изделия, незащищенные краской. В первую очередь начинают ржаветь ножки, затем коррозия может перекинуться на металл под слоем ЛКМ. Чтобы предотвратить негативные последствия, требуется хорошая вентиляция.
Место установки зависит от размеров ванной комнаты и свободного пространства. Рекомендуется вначале продумать возможные варианты, измерить площадь. Затем покупают модель, которая лучше всего подходит по своим габаритам. Учитывают также высоту, чтобы машинка стояла наравне, например, с мойкой. Тогда сверху можно установить декоративную столешницу.
Кухня-столовая
Иногда это помещение используют для установки стирального агрегата. Не самый удобный вариант — не всегда хватает места. Иногда идут на хитрости — монтируют в кухонную мебель, устанавливают рядом с раковиной. Дверки в шкафах оставляют или удаляют (по желанию владельцев). Если кухня большая, трудностей эксплуатация не вызывает, при ограниченной площади пользоваться неудобно.
Прихожая и служебные помещения
Любое нежилое помещение может стать местом для размещения стирального аппарата. Это коридор, прихожая, кладовая, подсобка или даже встроенный просторный шкаф. Места малоудобные, потому что в них не всегда есть даже розетка. Если это единственная возможность, приходится тянуть сюда коммуникации.
С точки зрения инженера
Итак, место для машинки определено; модель выбрана. Теперь мы вплотную подошли к тому, как подключить стиральную машину на кухне.
Здесь нам придется столкнуться с инженерными тонкостями: особенностями врезки шлагов в водоснабжение и канализацию кухни.
Начать установку нужно с инструкции. Внимательно прочтите ее и следуйте предписаниям производителя – начиная от снятия упаковки до пробного запуска. Там могут быть указаны нюансы, которые важны именно для этой модели. Но в целом порядок установки и подключения к кухонным коммуникациям для всех машин примерно одинаков.
Подготовка машины
Освободите вашу покупку от упаковки (снимите коробку, полиэтиленовую пленку, пенопластовые прокладки). Это лучше делать на свободном месте, где машинку легко обойти со всех сторон. На место мы ее установим чуть позже.
Демонтаж транспортировочных деталей
Важная процедура – освобождение новой домашней помощницы от транспортировочного крепежа. Это скобы и хомуты, скрепляющие шланги, а также специальные болты, которые фиксируют барабан. Открутите их с задней стороны корпуса и вставьте пластиковые заглушки. Пока болты не удалены, включать машину ни в коем случае нельзя.
Установка на место
Теперь машину можно поставить туда, где вы будете ей пользоваться. Лучше, если это будет место подальше от плиты и поближе к мойке
Важно поставить «стиралку» устойчиво и по строго горизонтально, используя уровень – для этого у нее есть регулирующиеся ножки
Выравнивание стиральной машины при помощи уровня
Если не выровнять корпус, то при отжиме он будет сильно вибрировать и шуметь. Не используйте для выравнивания машинки подкладки из досок, линолеума и т.д.: величины ножек должно быть достаточно. Выравнивание – процесс, требующий терпения, но провести его нужно обязательно. Это сохранит ваш покой и продлит жизнь машинке.
Подключение слива
- Первый: Установить сифон со специальным отводом для стиральной машины;
- Второй: Отвести шланг в трубу канализации. Для этого используется специальная труба-тройник, в одно из отверстий которой вставляется шланг машины, а в другой – сифон мойки).
Первый способ более легкий, но потребует замены сифона.
Второй сложнее (нужен опыт сантехнических работ), но экономичнее: тройник обойдется недорого. Выбор зависит от вашей квалификации.
Варианты организации слива
Если подключение к трубам по какой-то причине невозможно, то есть простой вариант – отвод шланга в ванную, раковину или унитаз. Шланг просто фиксируется на краю специальным креплением. Главное условие здесь – не крепить шланг выше самой машины (максимальное превышение – 50 см). Минус этого способа – в его ненадежности: шланг легко задеть и сбить на пол. Кроме того, вам будет сложно использовать ванну или раковину, пока в нее сливается грязная вода.При подключении еще раз загляните в инструкцию: для некоторых машин есть ограничение по максимальной высоте патрубка.
И еще одно общее правило для всех моделей: после подключения проверьте, нет ли на шланге заломов; расправлен ли он по всей длине.
Подвод водопровода
Для того, чтобы организовать подачу воды в машинку, нужно сделать отвод от трубы холодной воды. В трубу врезается специальный вентиль с краном (лучше шаровым). Такой способ применяется для труб из стали.
К металлопластиковым трубам машинку можно подключить при помощи специального фитинга.
Схема подключения к водопроводу
Еще один способ, достаточно простой и быстрый – подключить машинку к отводу для бачка унитаза или смесителю при помощи тройника.
Машинку стоит расположить как можно ближе к мойке. Но если это невозможно, и вам не хватило длины водозабора, его можно удлинить.
Купите шланг диаметром ¾ дюйма и соедините два отрезка при помощи манжет (специальных резиновых прокладок).
Подключение электричества
К питанию стиральной машины нужно отнестись с максимальной серьезностью. Ведь там, где встречаются вода и электричество, авария может иметь серьезные последствия. Самым безопасным решением будет:
- Подключить машину отдельным проводом, идущим от счетчика. Эту работу должен делать электрик-профессионал. Провод стоит оборудовать защитным автоматом;
- Включить машину в специальную розетку для электроплиты.
Подключение к электросети через УЗО
Если вы не можете воспользоваться этими способами, купите удлинитель с заземляющими контактами.
Для питания стиральной машины обязательно использовать трехпроводную розетку (такую, в которой есть «фаза», «ноль» и «заземление»). Если розетки в вашей квартире двухпроводные, ни в коем случае не заземляйте их с помощью труб коммуникаций (водопроводных, газовых и т.д).
Подключение к водопроводу
Обычно в комплект входит заливной шланг стиральной машины, с помощью которого и осуществлется подключение к водопроводной системе. Если он недостаточно велик, то его можно легко увеличить, поставив соединительном месте резиновую прокладку. Обычно применяют два способа просоединения.
- Первый. Это непосредственная врезка в водопровод. Следует учесть, что при этом вода должна быть перекрыта. Для металлических труб потребуется сварка, для полипропропиленовых — диффузионный аппарат или паяльник. Лучше всего поставить отдельную отводную муфту (диаметр примерно 15 мм), а также вентиль, чтобы можно было в любой момент перекрыть воду. Это, кстати, лучше делать после каждой стирки. Неплохо было бы сразу поставить и сетку-фильтр, которая защитит от попадания в барабан ненужных частиц. Иногда для подключения можно использовать готовые отводы, которые идут к смесителю или сливному бачку. Для этого потребуются тройники или патрубки для создания индивидуальных места забора воды.
- Второй. Этот способ предполагает подключение непосредственно через смеситель воды. Преимуществом его является то, что эта операция занимает минимум времени. При этом не происходит ненужной протечки воды, особенно при простое машины. Правда нужно учесть, что заливной шланг должен быть достаточно большим. Но это довольно легко исправить.
Во многих новых агрегатах имеется специальная система «аква-стоп». Наливной шланг соединен с блоком электромагнитных клапанов. Это позволяет во время отключения избежать поступления воды, поскольку автоматически происходит перекрытие.
Подключение к канализации
Для подключения к системе стоков у машины автомат имеется штатный гибкий шланг, который необходимо подключить к выводу на самом аппарате и вторым концом пристыковать к канализации. Резиновое или прорезиненное колено, согнутое под 90 градусов, используется для подсоединения к машинке и снабжено хомутом, чтобы герметизировать соединение.
Для подключения к канализации возможны три варианта:
- Слив в раковину, ванную или унитаз, закрепив шланг с помощью специального крючка.
- Подсоединение к сифону раковины в ванной комнате или на кухне с использованием сифона, у которого имеется специальный отвод для этого.
- Подвод к машинке отдельной ветки канализационной трубой и подключение с помощью тройника с уплотнительной манжетой.
Слива в раковину или ванную достаточно, однако это требует постоянного внимания со стороны пользователя. Каждый раз перед стиркой шланг необходимо закреплять и постоянно следить за тем, чтобы он не соскочил с крепления. В случае любых неурядиц это грозит затоплением и неприятным общением с залитыми соседями снизу. В комплекте с машинкой имеется специальный изогнутый крепеж. Он позволяет защелкнуть и зафиксировать шланг в виде крючка для присоединения к краю ванны.
Для подключения к сифону раковины в нем уже должен быть соответствующий вывод. Он должен располагаться между сливным отверстием и коленом. Купите и поставьте новый сифон на раковину, и тогда подключение будет самым простым. Достаточно вставить в отвод на сифоне шланг от машинки, на котором уже имеется для этого резиновый уплотнитель.
Особое внимание следует уделить укладке шланга. Во всех машинках имеется специальный зацеп на корпусе на строго определенном уровне
Обычно это высота не менее 80 см от пола. Шланг в итоге приобретает форму петли или зигзага. Это предотвращает попадание внутрь барабана запахов и стоков из канализации.
Если не получается закрепить шланг в штатное крепление, например не достает немного до канализации, то потребуется самостоятельно скрутить петлю перед включением шланга к сифону, чтобы сама петля была выше точки входа в канализацию. Только нельзя крепить шланг жестко внатяжку к стене.
Третий вариант определяется как самый оптимальный. Для этого к машинке подводится отдельная канализационная труба. Если ветка идет самостоятельно и кроме стиралки в нее не попадают стоки от других источников, то диаметр трубы выбирается равный 40 мм. При совместном использовании линии машинкой и, например, раковиной уже потребуется труба 60(80)мм.
Наклон трубы в 1-2 градуса следует соблюдать по всей ее протяженности. Непосредственно вывод трубы должен заканчиваться патрубком со вставленной резиновой манжетой, у которой выходное отверстие соответствует диаметру шланга от машины. Вывод располагается на уровне 40-50 см от пола, в зависимости от требования производителя. В инструкции указывается допустимая высота подъема петли и выходного конца патрубка.
Манжета для слива
Как подключить стиральную машину-автомат к водопроводной системе
Для работы любой машины-автомата необходима вода. Предлагаем разобраться с тем, как подключить стиральную машину-автомат, чтобы вы смогли это сделать своими руками. Каждый способ имеет свои отличительные особенности и нюансы.
С помощью обжимной муфты
Использование обжимной муфты актуально при подключении стиральной машины к водопроводу с металлическими трубами. Работы выполняются в следующей последовательности:
| Фото | Описание работ |
 | Удаляем с поверхности трубы водопровода краску в месте, в котором будет производиться подключение. Оно должно располагаться до счётчиков воды. Размеры зачищенного участка должны соотноситься с габаритами устанавливаемой муфты. |
 | По центру зачищенного участка просверливаем отверстие диаметром 10 мм. Для этого сначала с помощью отбойника намечаем место, затем просверливаем отверстие небольшого диаметра и потом рассверливаем его до большего размера. Под трубу стоит подставить ёмкость для воды, оставшейся внутри водопровода. |
| С наружной стороны полумуфты вставляется гильза. |
 | С внутренней стороны на гильзу одевается прокладка. |
 | Устанавливаем полумуфту на место, совмещая гильзу с отверстием |
 | Снизу подставляем вторую полумуфту и соединяем оба элемента при помощи болтов. Крепёж должен быть хорошо затянут. |
 | На посадочную поверхность крана для стиральной машины по часовой стрелке наматываем фум-ленту. |
 | Вкручиваем кран в муфту. |
 | Соединяем стиральную машину с краном при помощи гибкого шланга, входящего в комплект поставки. |
Посредством фитинга
Если решено использовать фитинги, работу выполняют в следующей последовательности:
| Фото | Описание работ |
 | Определяемся с местом подвода воды. |
 | Подсоединяем гибкий шланг к машинке. |
 | На наружную поверхность крана для подключения стиральной машины к водопроводу по часовой стрелке наматываем фум-ленту. Вкручиваем кран в посадочное отверстие. Подсоединяем второй конец шланга. |

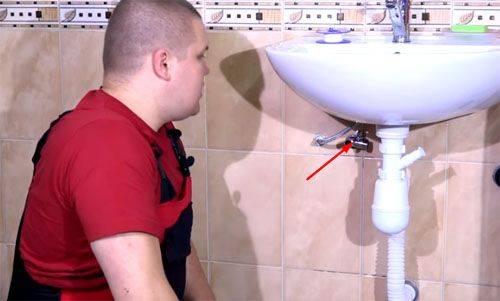

С помощью тройника
Способ подключения к водопроводу, активно используемый при установке стиральной машинки около раковины.
| Фото | Описание работ |
 | Отсоединяем шланг, обеспечивающий подвод воды к раковине. |
 | Наматываем по часовой стрелке фум-ленту на посадочное место. |
 | Устанавливаем тройник. |
 | Подсоединяем ранее снятый шланг. |
 | Подсоединяем гибкий шланг для подключения стиралки к водопроводу. |
Подключение без водопровода
Большинство моделей ориентировано на подключение к центральному водопроводу. Тем, кто проживает в сельской местности, потребуется специальная машинка, допускающая подачу воды без давления. Если же такое оборудование подключить не представляется возможным, работы можно выполнить в следующей последовательности:
| Фото | Описание работ |
 | Готовим резервуар, объём которого превышает 50 л. |
 | Приобретаем насос с датчиком давления, производительности которого будет достаточно для подвода воды. |
 | Соединяем насос и резервуар при помощи шланга. Используя кран, устанавливаем требуемый расход воды. |
 | Гибкий шланг для водопровода подсоединяем к насосу. Проверяем работоспособность собранной конструкции. |
Подготовительные мероприятия перед монтажом
Перед использованием техники потребуется снять с нее упаковку и убрать крепежные материалы, которые фиксируют подвижные комплектующие во время перевозки для избежания их повреждения. После съема транспортировочных крепежных болтов бак машины останется зафиксированным только на пружинах — это корректное положение, благодаря такому состоянию он глушит вибрации, возникающие в процессе работы. Отверстия, которые остались после изъятия соответствующих крепежных болтов, аккуратно закрываются пластиковыми крышками.
Это может помешать корректной работе и нанести вред барабану. Крепежные принадлежности желательно поместить в удобную упаковку и не терять — они требуются в случае отправки в авторизированный сервисный центр (АСЦ) или при переезде.
Удаление транспортировочных болтов
Как подключить стиральную машину-автомат к водопроводной системе
Собираясь подключить стиральную машину своими руками, имейте в виду, что выполнить это можно несколькими способами. Также нужно учитывать два фактора, влияющих на исправность работы стиралки, – это напор давления воды в трубах, который должен быть равен примерно 1 атмосфере, и чистота воды. Если оба они не удовлетворяют требованиям для полноценного функционирования техники, то ставится насос и очиститель воды.
С помощью обжимной муфты
В случае если всё ещё в доме эксплуатируются металлические водопроводные трубы, то эффективнее всего произвести подключение при помощи обжимной муфты. Таким же способом можно воспользоваться при работе с металлопластиковыми трубами. Подобная муфта представляет собой две металлические половинки, которые скручиваются болтами с резьбой для врезания шарового крана. Кроме него, также потребуется холодная врезка на ½ дюйма, дрель, канцелярский нож, отвёртки и разводной ключ.
Пластиковая обжимная муфта
Принцип её монтажа несложный, и его алгоритм расскажет подробная инструкция.
| Иллюстрация | Описание работ |
Место врезки | Выбираем удобное, в зависимости от положения машинки, место холодной врезки. |
«Примерка» муфты | Прикладываем муфту к месту, где она будет врезаться. Определяем примерно площадь на трубе, которую она закрывает, и счищаем краску канцелярским ножом. Это делается для того, чтобы все элементы прижимной муфты плотно прилегали к трубе. |
Сверление отверстия | Сверлим отверстие диаметром 10 мм. При этом делаем это ровно посередине отчищенного от краски участка. |
| Сборка муфты Вставка прокладки | Собираем все составные муфты – вкладываем сердечник и поверх него резиновую прокладку. |
Крепление муфты | Надёжно крепим муфту на трубе. При этом выполняем равномерное закручивание всех болтов. |
Уплотнение резьбы крана | Накручиваем ФУМ-ленту на резьбовое соединение крана по часовой стрелке для того, чтобы при закручивании она не деформировалась. |
Монтаж крана | Надёжно закрепляем кран для подключения стиральной машины к водопроводу в муфте. Для более прочного крепления воспользуйтесь разводным ключом. |
Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО “АСП Северо-Запад”
“Если подключение будет происходить возле счётчика, то его необходимо установить гораздо раньше, чем произведётся подвод шланга к водопроводу.”
После монтажа крана проверяем, идёт ли вода через него. Если всё было сделано правильно, то проблем возникнуть не должно, и можно подсоединять шланг для подачи воды от машинки.
Внимание! Если такого не хватает, то его можно приобрести в магазине. Но воздержитесь от соединения родного и покупного шланга, так как лишняя спайка – это возможность возникновения риска протечки.
Посредством фитинга
В случае если ведётся подключение стиралки рядом с гибкой подводкой, то без специальных фитингов не обойтись. Для полноценного соединения потребуется несколько элементов. Но в некоторых магазинах можно найти готовые «наборы для подключения стиральных машин». В принципе, если такой нашли, можно брать. За неимением такового придётся подобрать следующий комплект:
- тройник на 15 мм с внутренней резьбой;
- кран шаровой на 15 мм с внутренней и наружной резьбой;
- бочонок на 15 ммс наружной резьбой;
- бочонок переходной на 15 и 20 мм с наружной резьбой.
Набор фитингов для подключения машинки стиральной
В принципе, подобные фитинги можно заменить другими, что не повлияет на качество соединения шланга с водопроводом:
- тройник на 15 мм с наружной резьбой;
- кран шаровой на 15 мм с внутренней и наружной резьбой;
- муфта на 15 мм с внутренней резьбой;
- футорка на 15 мм с внутренней и наружной резьбой на 20 мм.
Набор фитингов №2 для подключения машинки стиральнойФитинги в сборке
Когда всё необходимое куплено, собираем вручную, проверяем, все ли фитинги подходят. После разбираем и уплотняем резьбу. При этом она должна быть достаточно закрученной, но не чрезмерно, т.е. закручиваться вручную с усилием, но до конца. Когда все трубы соединены с помощью тройника, открываем кран холодной воды, чтобы удостовериться в том, что она поступает без перебоев.
Схема подключения машинке к водопроводу с помощью тройника
Установка стиральной машины своими руками без водопровода + видео
Если нет возможности за неимением центрального водопровода подключить к нему стиральную машину, например, на даче, то для подачи воды используют насосные станции. Это довольно затратный способ. Мы же предлагаем из подручных средств соорудить свой небольшой насос, тем самым привести автомат в полноценное рабочее состояние. Видео ниже подробно расскажет о таком «хитром» способе.
Самостоятельная установка стиральной машины
Шаг 1. Распаковка
После доставки купленного изделия следует снять картонную упаковку и вынуть предметы, которые служили для обеспечения сохранности машинки при транспортировке. Инструкция по установке также требует удаления специальных крепежных болтов, удерживающих барабан агрегата. Оставшиеся отверстия следует защитить заглушками, предотвращающими попадание влаги во внутреннее пространство стиральной машины.
Не забудьте удалить транспортировочные болты
Шаг 2. Сливная система
Подключение стиральной машинки к канализации требует соблюдения определенных правил:
- Некоторые агрегаты не оснащены обратным клапаном, который препятствует забору воды из канализации. Потому выходной патрубок должен располагаться на определенном расстоянии от устройства и нужной высоте от пола. Все параметры указаны в документации, прилагаемой к стиральной машинке.
- Если сливная система в вашем доме не оборудована специальной фурнитурой для различных бытовых приборов, дополнительно понадобится сифон для подключения стиральной машины к канализации. Его врезают в систему слива воды из раковины, обеспечивая тем самым надежное соединение, исключающее протечки.
Фото материалов, необходимых для подключения стиралки
- Наиболее простой способ – закрепление сливного патрубка машинки на краю ванны или раковины. Его лучше не применять ввиду низкой надежности. Упавший на пол шланг может привести к наводнению в квартире.
- После окончания установки проконтролируйте, чтобы слив не имел перегибов, препятствующих прохождению воды. В случае если необходим более длинный шланг, необходимо использовать дополнительные элементы, состыкованные с помощью переходников с хомутами.
Наиболее надежен стационарный слив
Шаг 3. Подача воды
Правильное подключение стиральной машины к канализации не обеспечивает работу агрегата. Для стирки необходима чистая вода. В связи с этим следующим этапом установки является обеспечение ее подачи ко входному отверстию машинки.
Для этого используются специальные гибкие шланги нужного размера, а также резиновые уплотнители, обеспечивающие герметичность.
Существует два основных способа:
- с помощью отдельного вентиля;
- через водопроводный смеситель.
Рассмотрим особенности первого варианта:
- Для установки крана в водопроводную систему из металлических труб следует выбрать подходящее место и врезать туда фурнитуру с помощью резьбовых соединений. В случае, когда система подачи воды в квартиру выполнена из пластика, для подсоединения крана используются соответствующие фитинги. Перед стиркой и после ее окончания кран, соответственно, открывают и закрывают, снижая нагрузку на входящий клапан агрегата.
Подача воды для машинки с отдельным краном
- Для подключения крана целесообразно использовать готовые водоотводы к смывному бачку или душу. На конец трубы устанавливается тройник, позволяющий подключать два потребителя.
Для подачи воды можно врезать тройник
- Можно использовать шланг, идущий к смесителю. Это не самый лучший вариант, так как перед каждой стиркой вам необходимо будет отвинчивать и снова привинчивать его к входящим отверстиям машинки или крана.
По поводу второго варианта следует обратить внимание на следующее:
- этот способ позволяет максимально быстро осуществить подключение (при наличии соответствующей фурнитуры весь процесс занимает не более 5 минут);
- машина будет защищена от протечек, так как после использоваться кран подачи воды перекрывается.
Подача воды для стиральной машины через смеситель
Шаг 4. Регулировка ножек
Выше упоминалось, что перед тем, как подключить стиралку к канализации и водопроводу, следует выбрать место для ее установки. После монтажа всех трубопроводов следует проконтролировать, чтобы устройство стояло как можно устойчивее. Это снизит уровень вибрации и сохранит агрегат от повреждений.
Для выравнивания не нужно подкладывать под стойки стиральной машины кусочки линолеума, дерева или пластмассы. С этой целью используются ножки изменяющейся длины и специальный ключ.
С его помощью выбирается устойчивое положение. Если нажав на один из углов, вы ощущаете колебания стиралки, процедуру выравнивания следует повторить.
Шаг 5. Электросеть
Последний важный этап – подключение к электричеству.
Этот процесс также имеет определенные особенности:
- Подключение должно осуществляться в заземленную розетку. Для ее обустройства потребуется трехжильный кабель: фаза, ноль и заземление.
- Если квартирная электросеть не заземлена, следует самостоятельно осуществить эту процедуру, используя провод сечением не менее 3 мм.
- Не забудьте правильно изолировать все соединения.
Схема подключения стиральной машинки
