Энергонезависимые газовые котлы

Разновидности по количеству контуров

Отопительные приборы делятся на одноконтурные и двухконтурные. Первые организуют только отопление помещения, вторые дополнительно обеспечивают подачу горячей воды. Сложно определить, какие из них лучше. Эффективность эксплуатации зависит от условий, качества теплоносителя.

Двухконтурные

Дополнительно обеспечивают ГВС для бытовых нужд накопительным или проточным способом. Для проточного необходимо установить второй теплообменник. Если потребность в горячей воде большая, то нужен накопительный бойлер.

Пример двухконтурного газового котла: ATON Compact 10 EB. Мощность 10 кВт, площадь обогрева до 100 м2. Один теплообменник изготовлен из стали, другой из меди. Сочетание этих материалов помогает избежать коррозии. Розжиг — с батарейками.

Одноконтурные

Предназначены только для отопления помещений. Имеют высокую производительность, экономичны. Если нужна горячая вода, систему можно дополнить бойлером.

Модели одноконтурных котлов:

Модель	Технические характеристики
Житомир АОГВ-11, 603 Универсал Н	Мощность 11,6 кВт, отапливает до 110 м2. Корпус вытянутой формы. Работает на двух видах топлива: сжиженный газ и природный. Изготовлен на основе итальянской автоматики.
Baxi Slim EF 1.31	Повышенная стойкость чугунного теплообменника к коррозии, тепловым нагрузкам. Работает на двух видах топлива.

Лучшие марки котлов

Марки котлов стоит классифицировать по территориальному принципу.

Европейские бренды

Популярность среди потребителей завоевали следующие компании:

• Vaillant. Немецкий бренд, выпускающий технологичные напольные модели с 1-м и 2-мя контурами. Предел мощности оборудования составляет 4-280 кВт. КПД конвекционных котлов составляет 92-94%, конденсационных – примерно 109 %.
• Viessmann. Производитель из Германии, который поставляет котлы открытой и закрытой камерой сгорания, встроенным реле времени, защитой от перегрева, уличными датчиками и внутренними термостатами.
• Ariston. Если рассматривать, какой котел будет лучше для отечественных условий – Бакси или бренда Аристон, стоит приобретать последний. Агрегаты работают при колебаниях напряжения, давления, оснащаются системой самодиагностики. Управляются автоматически или вручную.

Ariston

Vaillant

Viessmann

Азиатская продукция

Пользователи рекомендуют два бренда:

• Navien. Фирма из Южной Кореи, занимающаяся производством котлов с защитой от перепадов напряжения, КПД от 90 %, модулируемым турбонаддувом.
• Rinnai. Японская продукция с легким автоматическим управлением, показателями мощности (в зависимости от серии) от 12 до 42 кВт, КПД 92-104 %.

Navien

Rinnai Стоимость азиатского оборудования окупится уже на второй отопительный период.

Российские газовые котлы

Пользователи хвалят следующие бренды:

• Лемакс. Российский концерн, производящий товары с усиленной защитой от скачков давления и напряжения. Теплообменник ГВС не зависим, основные детали не подвергаются коррозии.
• Нева. Конвекционные устройства с одним или двумя контурами подходят под газ с различной плотностью. Могут подключаться к теплым полам, защищены от перегрева, замерзания, скачков давления.
• ЖМЗ. Простые ремонтопригодные модели с европейской автоматикой работают по принципам естественной и принудительной конвекции. Отличаются энергонезависимым розжигом.

Нева Лемакс ЖМЗ

Модели котлов

Для примера стоит рассмотреть несколько моделей котлов, которые популярны благодаря своей функциональности и удобству.

Газовый котел Viadrus G36 (BM)

Газовый котел Viadrus G36 (BM)

Эта модель выпускается различной мощности. Чтобы определиться, какой из них подходит под конкретную систему отопления, нужно ознакомиться с техническими характеристиками.

Модель	Мощность мин/ макс кВт	Расход топлива мин/ макс. куб.м./ч.	Объем теплоносителя	Размер котла (ширина, глубина, высота) мм	Вес котла кг	Диаметр дымохода мм
G36 17	12/17	1,39/ 1,98	9,2	485/ 733/ 935	100	110
G36 26	18/26	2,07/ 2,95	11,4	485/ 733/ 935	130	124
G36 34	27/34	3,14/ 3,92	13,6	570/ 733/ 935	148	160
G36 41	41/35	4,04/ 4,73	15,8	740/ 773/ 935	175	170
G36 49	42/49	4,84/ 5,61	18,0	740/ 773/ 935	201	180

• Viadrus G36 — это именно тот котел, который не зависит от снабжения здания электричеством. В нем установлена атмосферная стальная горелка.
• Для бесперебойного функционирования газового клапана в котел встроен термоэлемент, и он способен создавать нужное количество электроэнергии. Также прибор имеет датчик, защищающий от тягового опрокидывания.
• Этот вид котлов адаптирован для местных условий и отлично работает, нагревая теплоноситель от 45 градусов и выше.
• Если к данной модели котлов необходимо подключить насос для увеличения давления теплоносителя, но вы опасаетесь перебоев в электроснабжении, можно иметь дома дополнительно бесперебойные источники питания.
• Для котлов Viadrus G36 хорошо подойдет коаксиальный дымоход, если нет возможности устроить традиционный для газовых котлов.
• Положительным качеством этого агрегата можно считать возможность подключение к нему бойлер косвенного нагрева.
• Выбирая котел, нужно остановиться на варианте, мощность которого на 15 процентов больше требуемой.

Газовый котел Protherm Медведь TLO

Газовый котел Protherm Медведь TLO

 Еще один предлагаемый вариант энергонезависимых котлов — Protherm Медведь TLO. Его характеристики также заслуживают внимания.

Модель	Мощность mах.кВт	Расход топлива куб.м./ч.	Рабочая t. max.	Объем теплоносителя, л	Размер (ширина, глубина, высота), мм	Вес, кг	Диаметр дымохода, мм
Медведь 20 TLO	18	1,9	85	10,5	420/ 671/ 880	92	130
Медведь 30 TLO	27	3,0	85	14,0	505/ 671/ 880	130	124
Медведь 40 TLO	35	4,0	85	18,0	590/ 671/ 880	140	160

К положительным характеристикам этих котлов также можно отнести следующие качества:

• работают в системах с открытым движением теплоносителя;
• имеют пьезорозжиг;
• камера сгорания открытая;
• теплообменник изготовлен из чугуна;
• КПД составляет 87—92%;
• горелка, изготовленная из нержавейки;
• мощность регулируется одноступенчато;
• имеет зимне-летний режим ;
• автоматическое управление осуществляется с помощью микропроцессора;
• дымоходная тяга контролируется;
• теплообменник, изготовленный из чугуна, защищен от появления конденсата;
• защита от перегревания;
• контроль за интенсивностью пламени;
• постоянный контроль температуры и давления теплоносителя;
• функционирует на сжиженном или магистральном газе;
• охладительный контур не позволяет нагреться теплоносителю выше 100—110 градусов.

Благодаря всем этим качествам, эксплуатация котла не затруднительна даже новичку. Достаточно компактный размер при высокой эффективности работы, а также аккуратный дизайн тоже немаловажны, особенно в том случае, если котел устанавливается на кухне или ванной комнате.

Как сделать обычный газовый котел энергонезависимым

Большинство обычных котлов работают только при условии постоянного подключения к электропитанию. Даже кратковременное отключение от электросети вызывает полное прекращение работы всей отопительной системы.

Перерывы в работе электросетей происходят, как правило, на непродолжительный срок – от нескольких минут до нескольких дней.

Обеспечить в этот период бесперебойную работу обычного газового котла можно одним из двух предложенных способов:

• с помощью бензиновых или дизельных электрогенераторов.
• с помощью источников бесперебойного питания (ИБП) с аккумуляторными батареями.

Каждый из этих способов имеет свои достоинства и недостатки. Давайте рассмотрим их по отдельности.

Вариант 1: бензиновые и дизельные генераторы

Газовый генератор

Такие генераторы давно и с успехом применяются для обеспечения автономным электропитанием различных объектов, в том числе жилых домов при авариях в электросетях. Они способны обеспечить работу любых электроприборов в доме, в том числе и газовых котлов.

Дизельные и газовые генераторы подключаются непосредственно к домашней электросети.

Основные преимущества:

• полная автономность в работе;
• достаточная мощность электропитания;
• возможность длительной работы по электроснабжению дома.

Недостатки:

• достаточно большой расход топлива при длительной работе;
• необходимость периодического пополнения заправочного бака топливом;
• генераторы требуют специального помещения с мощной вентиляцией для удаления выхлопных газов.

Вариант 2: источники бесперебойного питания

ИБП для котла

Эти устройства хорошо защищают от скачков напряжения в электросети.

ИБМ состоит из электронного стабилизатора и подключенных к нему одной или нескольких аккумуляторных батарей (АКБ). Газовый котел подключается к электросети через ИБП, при этом происходит подача питания на сам котел и зарядка аккумуляторов. При отключении основной электросети ИБП автоматически переключает питание котла в автономный режим.

Преимущества:

• мгновенное автоматическое включение аварийного электропитания;
• простой монтаж и компактные размеры;
• минимальные расходы при эксплуатации.

Недостатки:

• небольшой срок работы в автономном режиме (до нескольких часов), зависящий от емкости АКБ;
• небольшая мощность, для увеличения которой требуются дополнительные аккумуляторы.

Выбирайте модель ИБП, которая предусматривает возможность подключения внешних дополнительных аккумуляторных батарей.

В чём заключаются основные преимущества и недостатки таких котлов

Среди преимуществ работы таких устройств следует отметить несколько основных факторов.

1. Самым главным преимуществом таких котлов следует назвать, конечно же, их нетребовательность к наличию всевозможных розеток, предоставляющих возможность подключения к центральному электроснабжению.
2. Также к преимуществам данного оборудования следует отнести их предельную безопасность и простоту. По сути, такие устройства представляют собой самый простой котёл, для работы которого требуется не жидкое и не твердое топливо, а стандартный газ.
3. Ещё одним плюсом таких устройств следует назвать то, что в их конструкции полностью отсутствуют какие-либо электрические насосы, вследствие чего они производят гораздо меньше шума в процессе своей работы.
4. Помимо всего прочего энергонезависимые котлы выпускаются уже на протяжении нескольких десятилетий, вследствие чего их конструкция и схема уже давным-давно отработаны на практике.

Недостатки энергонезависимых котлов

Всё дело заключается в том, что в соответствии с целым рядом причин при помощи данного котла нет возможности добиться полной циркуляции воды по всей системе. В частности это связано с тем, что первоначально некорректно проводилась планировка системы, включая процедуру подборки модели котла или же расчёта толщины труб. При этом следует отметить тот факт, что при использовании такой системы отопления зачастую необходимо использовать трубы довольно большого диаметра, которые устанавливаются специальным образом под определённым уклоном .

Также для того, чтобы обеспечить корректную работу данного оборудования, необходимо в обязательном порядке использовать специализированный дымоход с хорошей тягой, что крайне трудно реализовать на практике в большинстве ситуаций.

Учитывая перечисленные недостатки, становится крайне проблематично, а нередко и вообще невозможно реализовывать установку и последующее функционирования энергонезависимых котлов в двух и более этажных домах.

В конечном итоге, если при помощи такого котла не будет продавливаться система, то в таком случае будет осуществляться неравномерное прогревание помещения. Если же не будет обеспечиваться правильная тяга, которая зависит от используемого дымохода, то в таком случае постоянно оборудование будет останавливаться из-за срабатывания клапана обратной тяги.

Помимо всего прочего, нередко можно наблюдать и такой неудобный момент, когда установка котла осуществляется где-то внизу в подвальном помещении, то есть получить к нему оперативный доступ не представляется возможным.

При схеме, основанной на естественной циркуляции, присутствует необходимость в том, чтобы система дополнялась специальным открытым расширительным бачком, который периодически нужно будет пополнять. При этом нужно правильно понимать, что подпитка системы в конечном итоге может негативно влиять на общий срок службы теплообменника и общее его состояние.

При этом следует отметить тот факт, что как на теплообменнике, так и на всех установленных трубах начинают появляться излишки отложений и осадков, которые возникают от некачественно очищенной воды.

Долго думали над тем, как утеплить дачу, решили поставить энергонезависимые газовые котлы с бойлером для горячей воды. Свет выключают часто, особенно зимой, когда большинство людей не приезжает отдыхать, а мы с семьей всё равно стараемся выбираться на природу, поэтому такой котёл стал для нас отличным вариантом.

Решили поставить энергонезависимые котлы, потому что считаем их более надёжными. Конечно, мы почувствовали ряд упущений по сравнению со стандартными котлами, которые стоят у наших друзей, но зато, если выключают свет по району, мы продолжаем нормально отапливать, а такое случается у нас тут нередко.

Когда хотели утепляться, сразу решили использовать газовые котлы, но не знали какие. Муж сказал, что лучше ставить энергонезависимые, чтобы надёжнее было. Конечно, сначала я была против, потому что, как нам все говорили, они не так эффективны в плане тепла, но после первых нескольких отключений электричества я поняла, что он был прав, и этот вариант действительно лучше.

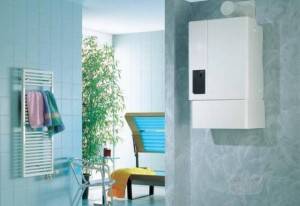

Настенные котлы

Главная особенность настенного котла — его доступность, компактность и простота использования. Настенная модель — это комплексное устройство, в котором размещен не только газовый нагреватель, но также теплообменник и электроника, позволяющая управлять агрегатом. Все модели разделяются на одноконтурные и двухконтурные.

Одноконтурные газовые котлы используют только для обогрева помещения. Двухконтурные обеспечивают еще и подачу горячей воды для бытовых нужд.

Плюсы настенных котлов

Выпуск настенных котлов был налажен относительно недавно, поэтому практически все модификации созданы по самым современным и передовым технологиям. Описываемый тип имеет и компактные размеры, и невысокую стоимость. Он специально разработан для обогрева небольших помещений, площадь которых не превышает 200 кв.м. Максимальная мощность настенного агрегата — 30 кВт.

Многие модели укомплектованы дополнительным оборудованием. Оно размещено внутри небольшого корпуса, поэтому не занимает много места. В состав подобных устройств могут входить два циркуляционных насоса, один расширительный бак, манометр и термометр, а также датчики безопасности.

С лицевой части прибора все компоненты доступны для осмотра и ремонта, поэтому при возникновении проблем достаточно снять лицевую панель. Процесс дымоудаления в одних моделях основан на атмосферной тяге, в других происходит при помощи встроенного вентилятора.

В первых котлах форма дымохода классическая, во вторых — коаксиальная (труба в трубе). Коаксиальная труба проходит сквозь стену, но имеет компактные размеры. Выбирая такую модель, вы избавляете себя от необходимости сооружать сложный дымоход и прокладывать каналы для вентиляции.

В двухконтурных котлах предусмотрено несколько точек водозабора. Однако, открывая второй кран, необходимо быть готовым к снижению температуры теплоносителя

Если необходим стабильно работающий прибор, стоит обратить внимание на газовые двухконтурные котлы с 60-литровым запасом горячей воды. Такие модели имеют трехотводный смеситель и встроенный бройлер, сохраняющий температуру воды, независимо ни от ее расхода, ни от давления

Настенные котлы предназначены для систем поквартирного отопления. Они:

• Имеют низкую стоимость.
• Компактные размеры.
• Небольшой вес.

Минусы конструкции

Недостатки настенных газовых котлов

Следует отметить и недостатки настенных агрегатов. Приоритетным для них является простой нагрев воды. При открывании крана горячей воды срабатывает механика, и котел перекрывает переход теплоносителя. Прибор моментально переправляет всю свою мощность на теплообменник.

Подобный процесс происходит в маленьком по объему коробе, в котором установлены тонкостенные медные трубки. Со временем из-за низкого качества воды трубки забиваются, просветы их сужаются, что провоцирует поломки. Поэтому при использовании настенных двухконтурных котлов необходимо постоянно следить за качеством воды или ставить очистительные фильтры.

Еще одно важное обстоятельство — наличие сложной электроники. Практически все современные модели снабжены электронной начинкой, очень чувствительной к скачкам напряжения

Многие изделия, произведенные в Европе, не рассчитаны на сложные российские условия эксплуатации, поэтому нередко происходят опасные сбои. Любое падение напряжения в электросети либо скачки давления газа могут привести к плачевным последствиям.

Еще один момент — не каждый настенный газовый котел можно применять в системах, где в качестве теплоносителя используется антифриз. Даже если в техпаспорте не указан запрет на его применение, практически всегда у российских потребителей возникают проблемы с дальнейшим гарантийным обслуживанием.

Итак, коротко обозначим недостатки устройств:

• Настенные котлы имеют гораздо меньший срок службы, чем напольные.
• Мощность их ограничена.
• Есть определенные требования к использованию антифриза.
• Для нормального функционирования необходимо тщательно следить за качеством теплоносителя.

Особенности и принцип работы обогревательных энергонезависимых приборов

Энергонезависимый настенный газовый котел отличается компактными размерами и малым весом. Он используется для обогрева помещений небольшой площади (до 100 кв. м). Это могут быть квартиры, маленькие частные дома. Напольный аналог отличается внушительным весом, а потому может располагаться только на полу и в специально отведенной для него котельной. Напольный котел также отличается повышенной мощностью и предназначается для обогрева строений площадью от 100 кв. м.

Строение камеры горения энергонезависимого котла на газу.

Горелка котла

.
Прибор оборудован двумя типами газовых горелок. Первая из них поджигается либо при помощи спичей, либо за счет срабатывания пьезорозжига. Запальная горелка поджигает основную, которая передает тепло от горения газа теплообменнику. Основная газовая горелка работает до тех пор, пока температура теплоносителя в системе отопления не достигнет максимально возможного значения. В этот момент срабатывает предохранитель, который блокирует поступление газа к горелке, пламя гаснет.

В этот момент запальная горелка не прекращает функционировать. Как только вода в контуре системы отопления остывает, предохранитель открывает клапан и подача газа к основной горелке возобновляется. Последняя разжигается от запального устройства. Как результат – котел поднимает температуру теплоносителя в контуре отопления до заданного значения.

Сама газовая горелка.

Система вентиляции

.
Энергонезависимые котлы отопления не комплектуются встроенными вентиляторами для принудительного удаления продуктов горения газа. Следовательно, используя подобное оборудование для отопления дома, нужно побеспокоиться о надлежащем отводе угарного газа за счет хорошей естественной циркуляции. Для этого газовые котлы энергонезависимые напольные оснащаются высокими
. Разность давления на входе и выходе высокого дымохода обеспечит хорошую тягу, следовательно, и скорый вывод продуктов горения газа из газовой горелки.

Что касается настенных приборов, то они могут комплектоваться как обычными дымоходами, так и коаксиальными. Последние позволяют брать воздух для реакции горения снаружи помещения. Однако
предполагает принудительную циркуляцию воздуха, а энергонезависимое оборудование не оснащается вентилятором. Что в данном случае делают? Нужно просто уменьшить длину коаксиального дымохода. Это обеспечит хорошую естественную циркуляцию воздуха. Но нельзя забывать, что через короткий дымоход сильный ветер на улице может просто задуть пламя горелки. Именно потому коаксиальная труба для котла с открытым типом камеры – это скорее исключение, чем правило.

Предохранительный клапан контролирует давление в контуре.

Автоматика котельного оборудования.

Настенные и напольные энергонезависимые газовые котлы отопления современной сборки оснащаются следующими системами безопасности:

• механизм контроля тяги;
• термоэлемент контроля наличия пламени;
• предохранительный клапан;
• автоматический клапан и термометр в системе.

Датчик тяги оснащается пластиной. Оборудование размещается в начале дымохода котла. Как только температура пластины достигает +65°C, что свидетельствует об отсутствии тяги, сигнал передается газовому клапану. Он прекращает подачу газа к газовой горелке, последняя затухает.

Энергонезависимые газовые котлы отопления оснащаются предохранительным клапаном. Он следит за постоянством давления в системе. Как только давление в трубах отопления достигает критических 3 бара, клапан открывается и через него происходит сброс излишков теплоносителя.

Система контроля пламени представлена термопарой или мультитермопарой. Устройство располагается над запальником таким образом, чтобы оно всегда находилось в пламени газовой горелки. В результате нагрева термопары образуется электрический ток. Его напряжение составляет 0,75 В. Этого достаточно для того, чтобы поддерживать клапан, подающий газ, в открытом состоянии. Если пламя пропадает или уменьшается длина термопары (электрода), прекращает вырабатываться и электрический ток. Напряжение в системе падает, клапан закрывается. Как результат – затухает и газовая горелка.

Система термометр плюс автоматический клапан подачи энергоносителя предотвращают перегрев теплоносителя в системе. Термометр измеряет температуру теплоносителя на выходе из котла. Как только она достигает верхнего, критического предела, передается сигнал клапану, он перекрывает подачу газа, котел прекращает работу. Как только температура теплоносителя опускается до нижнего предела, газоподающий клапан опять открывается и газовая горелка возобновляет свою работу.

Одноконтурный и двухконтурный

Наряду с выбором мощности котла отопления нужно определиться с его основной функциональностью. Помимо отопления дома котел способен подготовить горячую воду. Помимо принципиального наличия контура ГВС предстоит выбрать его тип:

• теплообменник проточного типа;
• бойлер косвенного нагрева.

В первом случае значительная часть тепла от газовой горелки уходит контуру ГВС, так что при продолжительном беспрерывном использовании горячей воды контур отопления может существенно остыть.

Подбирая котел, придется заведомо ориентироваться на более мощный и соответственно дорогой вариант. Преимущество прямоточного нагревателя в постоянно высокой температуре воды. Есть возможность пользоваться горячей водой даже не в сезон отопления.

С бойлером эта проблема частично решается. Горячая вода готовится заранее и в большом объеме, отнимая меньше мощности в единицу времени. Однако температура горячей воды полностью зависит от нагрева теплоносителя.

Если дело происходит весной или осенью, когда котел работает лишь на половину или треть мощности, и в батареи поступает вода не теплее 60 градусов, то и горячая вода в контуре ГВС не нагреется больше. Скорее всего, ее температура будет примерно +45ºС.

В случае с энергонезависимым котлом отопления явным победителем оказывается прямоточный способ нагрева воды. Ключевым является то, что бойлер, установленный на выходе котла, существенно снизит температуру теплоносителя, что негативно скажется на циркуляции.

В чем отличие от обычного котла

Для большинства пользователей газовых котлов в нашей стране энергонезависимый котел ничем не отличается от привычных АГВ и АОГВ, которыми они пользуются уже очень давно. Газовые котлы, снабженные механическим блоком автоматического управления, отвечают всем требованиям энергонезависимости.

Однако для точности следует расширить список конструкций и моделей котлов, которые так же не зависят от постоянного наличия электричества в розетке и будут работать только при наличии газа в магистрали.

Энергонезависимость не предполагает полного отказа от микроконтроллеров и электронных блоков управления, однако они должны быть маломощными и питаться от аккумуляторов или батареек, притом очень долгое время.

В лучшем случае замена питающих элементов должна проводиться раз в несколько лет без ущерба функционированию котла.

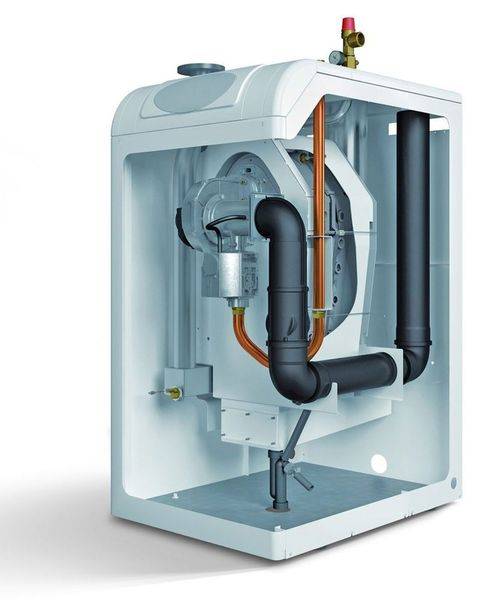

Устройство котла

Уже исходя из единственного и достаточного условия для энергонезависимых котлов выходит целый ряд ограничений и особенностей котлов и систем отопления (СО), построенных с их использованием:

• Циркуляция теплоносителя только естественная, гравитационная;
• Обязательное наличие аккумулирующей емкости в котле или большого по объему теплообменника;
• Построение только высокотемпературного отопления (свыше 75ºС) с большим перепадом температуры между выходом теплообменника котла и обкаткой, поступающей от радиаторов.
