Типы газовых горелок для котлов — характеристики и критерии выбора

4 Популярные модели

Выбор между атмосферным прибором и моделью с наддувом напрямую зависит от требуемой мощности котлового оборудования. Если нет потребности в большой мощности, то достаточно будет установить атмосферный агрегат, который позволяет получить до 35 кВт. Вентиляторные приборы гораздо увеличивают мощность котла. Наиболее популярные модели:

  1. 1. Контур — агрегат применяется в источнике тепла КЧМ-5-К и может работать как на сжиженном, так и на природном газе. Совместно с системой автоматики прибор устанавливается в твердотопливные котлы. При переходе с одного вида газа на другой производится замена форсунок.
  2. 2. САБК 3С-РД 6 — прибор с автоматикой устанавливается на котлы Очаг, Дон и обладает максимальной мощностью 73 кВт. Блок безопасности срабатывает, если погасло пламя, прекратилась подача топлива и отсутствует необходимая тяга.
  3. 3. Lamborghini EM/2 — двухступенчатое устройство с автоматическим прекращением подачи газа и воздуха. Максимальная мощность — 89,5 кВт и коэффициент полезного действия — около 91%. В конструкцию входят: предохранительный клапан, датчик давления газа, газовый фильтр.

Владельцы универсальных котлов часто пытаются самостоятельно собрать газовый прибор, чтобы не тратиться на промышленные модели. Опытные специалисты не рекомендуют заниматься самодеятельностью, так как это небезопасно и подключить такой агрегат никто не разрешит.

Газовые горелки на баллончике с пьезоподжигом и без него

Набаллонные конструкции устанавливаются непосредственно на емкость с топливом. В отличие от обычных горелок устройства с пьезоподжигом не нуждаются в применении спичек или зажигалки для разведения огня. Они более практичны и удобны, хотя и не лишены недочетов.

  • при намокании устройство выходит из строя;
  • на высоте, превышающей 3 км, пьезоподжиг не функционирует;
  • высокая цена;
  • большой вес конструкции;
  • низкий уровень надежности.

В любом случае в таких устройствах все равно сохраняется возможность осуществить поджиг газа спичками. Сами же набаллонные горелки достаточно компактны, они считаются самыми легкими. Стандартный вес конструкций равен 70-90 г, хотя в продаже встречаются и облегченные модели весом 23 г. Такие устройства можно легко спрятать в кармане или небольшой кружке. Они просты в использовании.

Горелку достаточно накрутить на баллон и поджечь газ. Конструкция состоит из минимального количества деталей, благодаря чему повышается уровень надежности. К преимуществам набаллонных горелок относится и небольшая цена.

Компактные размеры горелок-набаллонников создают и некоторые неудобства, ограничивая возможность приготовления большого количества пищи. Допустимый объем посуды, в зависимости от модели, варьируется в пределах 1-3 л. Поэтому набаллонные конструкции не могут использоваться в качестве газовых горелок для казана: с их помощью не получится накормить большую группу туристов.

Большинство моделей не предназначено для приготовления сложных блюд. В полевых условиях с их помощью невозможно приготовить рагу или кашу. Такие горелки в основном предназначены для кипячения воды. В случае применения объемной посуды серьезно страдает устойчивость конструкции.

Набаллонные конструкции будут полезны спортсменам, участвующим в мультигонках и рогейнах, а также людям, предпочитающим легкоходный туризм или одиночные походы. Кроме этого, легкая горелка может выполнять функцию аварийного или вспомогательного источника открытого огня.

Что представляет собой газовая горелка и из чего она состоит

У любого приспособления, предназначенного для сжигания жидкого и газообразного топлива, есть основной узел – это горелка. Она отвечает за формирование равномерного пламени. Топливная смесь может быть разного качества, но хорошо продуманный способ подачи топлива обеспечит полное сгорание любой горючей смеси.

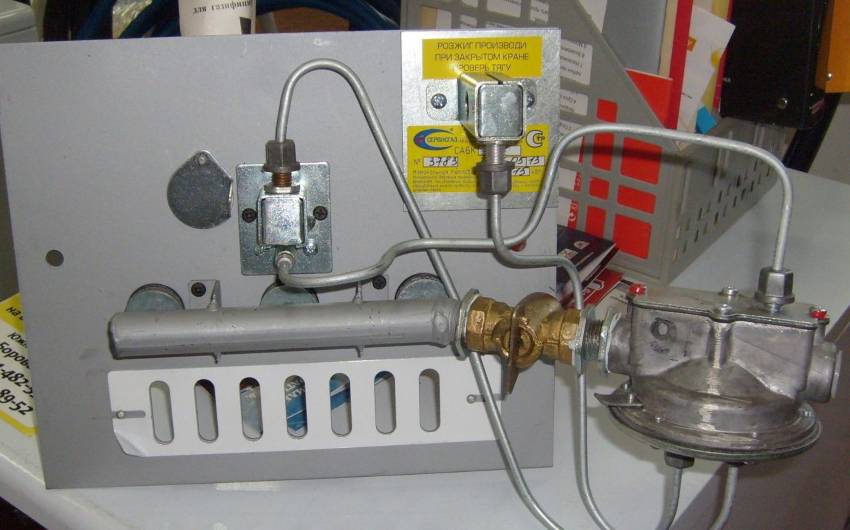

Атмосферные газовые горелки для котлов имеют очень простую конструкцию

Важнейшие показатели качественного устройства для сжигания газа – бесшумная работа и отсутствие выделения вредных соединений при сжигании топлива, в частности угарного газа. Современная бытовая газовая горелка для котла отопления – простое устройство, прошедшее длительный процесс модернизации. Некоторые старые конструкции, выпускаемые в советские времена, издавали много шума и были далеко не безопасны, особенно при сильном ветре.

На многие показатели, включая уровень шума, влияют конструктивные особенности камер сгорания. В новых образцах горелок много внимания уделяется удобству розжига и равномерной подаче пламени. Конструктивные особенности газовой горелки для отопления помещений очень простые:

  • поджигание газа обеспечивается системой розжига;
  • газ воспламеняется в форсунке;
  • автоматика призвана контролировать основные показатели: температуру, равномерность распределения газа, аварийное отключение;
  • наличие огня контролируется специальным «датчиком пламени».

Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:

Уровень шума газовой горелки зависит от конструкции камеры сгорания

  • схемы получения тепла;
  • рациональный приток кислорода;
  • способы отведения копоти и углекислого газа.

Горелки газовые для котлов: основные требования и схема работы

Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.

Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.

Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.

Правильно продуманный способ подачи топлива обеспечит полное его сгорание

Основные требования, предъявляемые к горелке для котла:

  • доступность для самостоятельной установки;
  • понятная схема конструкции;
  • продолжительный период эксплуатации;
  • надежность эксплуатации;
  • незначительный шумовой порог;
  • удобство переключения режимов;
  • возможность работы на другом виде топлива;
  • полное сгорание газа;
  • высокие экологические показатели (выделяется мало вредных продуктов горения).

Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.

Как выбрать?

— производительная мощность— уровень шума при работе (касается наддувных моделей)— тип обогревательного оборудования, для которого приобретается горелка— разновидность топлива— плюсы и минусы данного устройства— предусмотреть возможные сбои в работе местной линии газоснабжения.

Учитывая эти факторы, можно выбрать наиболее подходящее горелочное устройство для котла так, чтобы он работал максимально эффективно, не обременяя частым профилактическим обслуживанием.

Газовые горелки могут использоваться и в твердотопливных печах

  • атмосферная горелка;
  • надувная.

Не каждому производителю стоит доверять, покупку лучше осуществлять у официальных дилеров, предоставляющих сертификаты и всю техническую документацию. В случае приобретения некачественных комплектующих или узлов будет кому предъявить претензии.

Тепловое оборудование на газу отличается разными особенностями, включая способ розжига и регулировки пламени

При покупке специалисты рекомендуют обращать внимание на следующие показатели:

  • мощность теплогенератора;
  • требовательность к качеству газовой смеси;
  • возможность автоматического регулирования;
  • авторитет фирмы и страны-производителя;
  • соотношение «цена- качество».

Горелки для напольных котлов предлагаются в таких вариантах:

  • атмосферные;
  • наддувные,
  • пьезо;
  • электронные.

Для правильной настройки газовой горелки лучше обратиться к специалистам

По регулировкам мощности можно выбрать горелку:

  • 1-ступенчатую;
  • 2-ступенчатую;
  • с плавным переходом;
  • с автоматической регулировкой.

Поток газовой смеси в разных котлах бывает:

  • прямоточный;
  • закрученный (более мощный).

Наиболее востребованными считаются горелки газовые для котлов немецкого производства (Buderus, Vaillant), словацкого (Protherm) и итальянского (Lamborghini). Среди изделий, выпускаемых отечественными компаниями, хорошо зарекомендовало себя оборудование «Лемаркс», «Вакула» и «Конорд». Среди промышленных приборов – горелки серии «Импульс».

Продолжительность и продуктивность работы любого агрегата зависит от правильного выбора и грамотной эксплуатации. Газовое оборудование приобретают не по принципу, где «дешевле» или «мощнее», а согласно имеющемуся типу котла.

Прочие различия

Рассмотрим разделение газовых горелок по типу розжига. Самый простой вариант – с горящим запальником (фитилем). При срабатывании автоматики, фитиль поджигает газ и котел начинает греть теплоноситель. Минусов здесь два – повышенное потребление газа и низкая безопасность (запальник может потухнуть). Первичный розжиг осуществляется спичками или с помощью пьезоэлемента, дающего искру.

Природный газ из магистрали дает ровное горение, не образуя излишней копоти на стенках дымоходной трубы.

Электронный розжиг горелки предусматривает наличие в газовом котле высоковольтного преобразователя. Энергия берется от батареек или электрической сети. Первый вариант применяется в энергонезависимых котлах, в которых отсутствует электронная автоматика. Второй вариант актуален для сложных агрегатов с электроникой на борту. Вместе с таким розжигом часто ставятся модули ионизационного контроля наличия пламени.

Также существует дележка по виду используемого топлива. Природный газ, поставляемый из магистрали, более чистый, он подается с оптимальным давлением (случаи скачков давления в обе стороны мы не рассматриваем). Пламя в котле получается чистым, без копоти. Оборудование подключается к сети без переделок. Существуют горелки, умеющие работать на пропане – для этого нужна настройка системы и установка жиклера. Пламя от горения пропана отдает желтым цветом, наблюдается повышенное отложение копоти на дымоходе.

Жиклеры позволяют нормализовать давление пропана до приемлемого значения – они поставляются в комплекте или приобретаются отдельно.

Устройство и принцип работы

Чтобы полностью сжечь газ и получить от него максимальное количество тепла, его следует перемешать с воздушной массой, имеющей определенное содержание кислорода, который является окислителем. Идеальная смесь в финале должна гореть почти бесцветным огнем с оттенком синего цвета и максимальной температурой. За весь этот процесс и будет отвечать горелка для газа. Если говорить о ее устройство, то его нельзя назвать сложным.

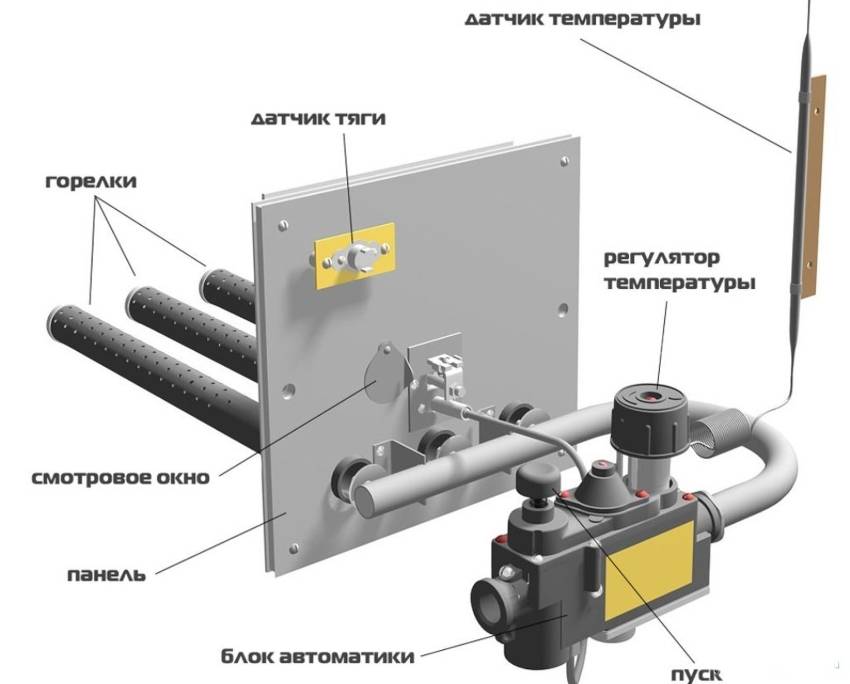

Любая горелка состоит из следующих элементов:

  • форсунки;
  • механизм розжига;
  • датчик, осуществляющий контроль за наличием пламени;
  • автоматическая система, отслеживающая показатели температуры.

Следует отметить, что современные конструкции должны соответствовать некоторым требованиям:

  • долгий период использования;
  • бесшумная работа;
  • полное перегорание газа.

В старых моделях котлов горелки использовались долго, поскольку тогда к качеству материалов и самим элементам предъявлялись довольно высокие требования. Сейчас многие технологии и материалы не используются, и качество горелок несколько упало. Специалисты рекомендуют покупать продукцию, которая выпускается известными компаниями, использующими качественные запчасти.

Если говорить о бесшумной работе, то это действительно важный момент. Многие помнят проточные нагреватели для воды советского производства, где шум пламени был велик. А модели, выпускаемые сейчас, работают довольно тихо.

Это очень важный момент, ведь отрегулировать его возможности нет. Поэтому, если горелка ведет себя именно таким образом, покупать ее не стоит. Также на уровень шума будет влиять конструкция сгорательной камеры.

Третий момент, о котором надо сказать – полное газосгорание

Разновидности горелок

Одноступенчатая газовая горелка

Котлы и горелки классифицируются по целому ряду признаков:

  • область применения;
  • тип топлива – сжиженный и природный газ;
  • развиваемое рабочее давление и размеры форсунки;
  • тип регулировки подачи топлива.

В соответствии с областью применения горелки предназначаются для установки в котлы промышленного и бытового класса. В оборудовании первого типа используются инжекторные горелки с наддувом от встроенного вентилятора. Его заявленная мощность находится в диапазоне от 120 до 250 кВт. У бытовых моделей отопительных агрегатов указанный показатель не превышает 120 кВт. В этих образцах монтируются горелки атмосферного типа – без принудительного наддува.

Двухступенчатая горелка

Разница между горелками проявляется и в развиваемом рабочем давлении, а также в их форсуночных размерах. В современных бытовых конструкциях применяются универсальные модели, способные работать с различными сортами газа. По этому признаку также выделяют диффузионно-кинетические и инжекторные образцы горелок с частичным или полным смешением компонентов. По способу регулировки факела эти устройства делятся на следующие виды:

  • одноступенчатые однорежимные;
  • двухступенчатые с двумя режимами работы;
  • с модулированной регулировкой.

Одноступенчатые устройства автоматически включаются при необходимости дополнительного подогрева теплового носителя, после достижения нужной температуры они выключаются. Двухступенчатые горелки способны функционировать в 2-х режимах: на полную мощность или только на ее небольшую долю (40%). После достижения теплоносителем фиксированной температуры газовый клапан прикрывается, после чего горелка продолжает работать с пониженной мощностью.

Классификация по способу подачи воздуха

Подача, объем и качество смешения воздуха с газом является основой эффективной работы устройства, а от этого будет зависеть, может ли оно выйти на свои нормативные показатели по тепловой мощности и КПД.

По способу подачи воздуха устройства группируются:

  • бездутьевые — воздушные массы поступает к устью горелки за счет разрежения в топочной камере;

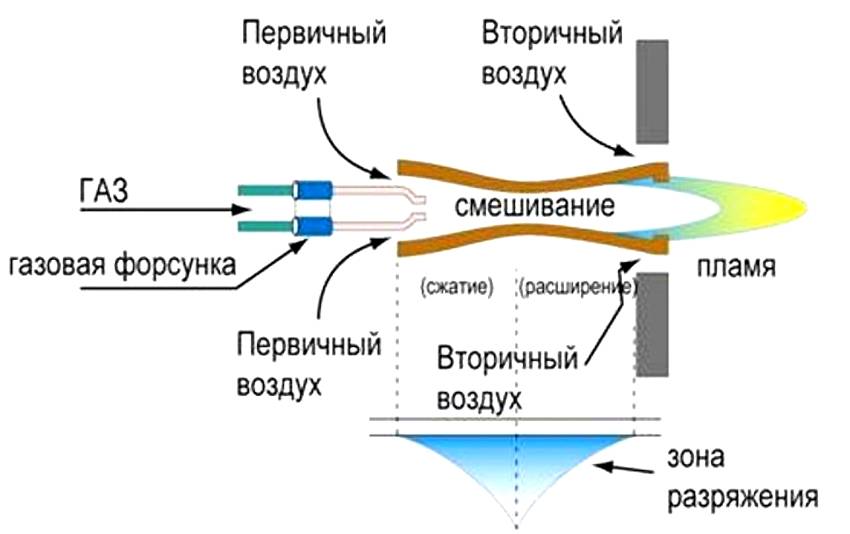

  • инжекционные, в них воздушные потоки втягиваются к устью горелки для котлов отопления, струей газа;
  • дутьевые, топочный воздух поступает в топку с использованием центробежного вентилятора.

Низкотемпературная

В котлах с открытыми топками монтируют устройства атмосферного типа. Принцип их функционирования довольно прост. Газ под давлением в магистрали поступает к запальнику через эжекторное устройство, тем самым затягивая воздух из топочной.

Розжиг производится малым объемом низкотемпературного пламени от фитиля запальника. Такой вариант используется для маломощных бытовых отопителей. Они обладают низким стоимостным показателем, простой эксплуатацией и работают с малым уровнем шумности.

Инжекционная горелка для котла

Это конструкции газовых горелок имеют повышенные показатели тепловой мощности. Эффективность их работы связана с тем, что еще до поступления газа в камеру, он обогащается кислородом из воздуха.

Получение рабочей смеси осуществляется в несколько стадий. По данному принципу работает жидкотопливная кровельная горелка.

Сгорает подобная смесь в виде малогабаритных факелов, поэтому они еще именуются микрофакельными. В топке, все время функционирует запальник либо пилотная форсунка. В сравнении с дутьевыми вариантами, такая модель, потребляет газа до 20% больше.

Дутьевая

В закрытых топках воздух подается дутьевыми вентиляторами. Такие горелочные варианты не являются универсальными, а рассчитываются под конкретный котел, например, как газовая горелка ГГС.

Для собственника индивидуального отопления — это огромное преимущество, потому что такое устройство идет с базовой комплектацией котла и его не нужно специально устанавливать и настраивать.

Горелочный блок оборудован такими узлами:

  • фильтр очистки газа;
  • регулятор по давлению газа;
  • регулятор по расходу газа;
  • газовый редуктор;
  • первичные датчики;
  • электрореле для автоматического отключения/включения горелочного устройства по результатам настройки котла;
  • электрореле вентилятора, останавливает подачу газа при отключении двигателя дутьевого устройства.

Такая система энергозависима, поэтому специалисты рекомендуют при ее работе устанавливать резервное электропитание в виде бесперебойника.

Атмосферные котловые горелки: принцип работы и важные параметры


В атмосферных горелках воздух для приготовления газо-воздушной смеси подается естественным путем. Тип камеры сгорания может быть закрытым или открытым.

В закрытых камерах подача воздуха и отвод дымовых газов проходит через коаксиальную трубу с помощью вентилятора.

Такой дымоход включает в себя две трубы:

  • наружную для подачи воздуха (диаметр 15 см);
  • внутреннюю для отвода (диаметр 8 см).

При использовании открытой камеры забор воздуха происходит из помещения котельной. Естественная тяга обеспечивается дымоходом, через него же удаляются отработанные газы.

Работа атмосферной горелки сопровождается шумом, поэтому рекомендуется выбирать модели, в которых конструкцией предусмотрено снижение уровня шума.

Для атмосферной горелки основными параметрами являются:

  • способ подачи компонентов;
  • степень подогрева смеси;
  • скорость истечения продуктов сгорания;
  • номинальная длина факела.

6.6.1. Классификация и конструктивные особенности газосварочных горелок

Сварочная горелка — это устройство для смешения газов, формирования сварочного пламени и регулирования его вида и мощности. Она является основным инструментом газосварщика, от свойств и характеристик которого зависят производительность, качество сварной конструкции и безопасность работ.

Сварочные горелки в соответствии с ГОСТ 1077 — 791 классифицируют по следующим признакам:

  • способу подачи горючего газа и кислорода в смесительную камеру — инжекторные и безынжекторные;

  • роду горючего газа —ацетиленовые, водородные, для газов-заменителей и жидких горючих;

  • числу факелов — однопламенные и многопламенные;

  • назначению — универсальные (сварка, резка, пайка, наплавка) и специализированные (выполнение одной операции);

  • мощности пламени — горелки микромощности (расход ацетилена 5…60 дм3/ч), малой (60…700 дм3/ч), средней (700…2500 дм3/ч) и большой (2500…7000 дм3/ч) мощности;

  • способу применения —ручные, машинные.

Инжекторные горелки

В безынжекторных горелках горючий газ и кислород поступают в смеситель под одинаковым давлением.

Инжекторные горелки, отличающиеся высокой безопасностью, простотой обслуживания, надежностью работы и универсальностью, наиболее эффективны.

На рис. 6.17 представлены схема инжекторной горелки и конструкция инжекторного устройства. Кислород из баллона под рабочим давлением через ниппель, газоподводящую трубку и вентиль 5 поступает в сопло 4 инжектора. Выходя из сопла с большой скоростью, он создает разряжение в ацетиленовом канале, в результате чего ацетилен, проходя через ниппель 6, трубку и вентиль 7, подсасывается в смесительную камеру 3. В этой камере образуется горючая смесь, которая, проходя через наконечник 2 и мундштук 7, сгорает на выходе из горелки, образуя сварочное пламя.

Рис. 6.17. Схема инжекторной горелки (а) и конструкция инжекторного устройства (б): 1 — мундштук; 2 — наконечник; 3 — смесительная камера; 4 — сопло инжектора; 5, 7 — вентили кислорода и ацетилена; 6 — ниппели; 8, 9 — каналы для подачи кислорода и ацетилена; 10 — инжектор

Для нормальной работы инжекторных горелок необходимо, чтобы давление кислорода составляло 150… 500 кПа (1,5…5,0 кгс/см2), а давление ацетилена — 3… 120 кПа (0,03… 1,2 кгс/см2). Устойчивое горение пламени достигается при скорости истечения горючей смеси 50… 170 м/с.

На рис. 6.18, а представлена схема безынжекторной горелки. В ее конструкцию вместо инжектора входит смесительная камера наконечника 2. Кислород через ниппель 4, регулировочный вентиль 3 и специальные дозирующие каналы поступает в смесительную камеру. Аналогично через ниппель 5 и вентиль 6 подается ацетилен. Из смесительной камеры горючая смесь проходит через наконечник 2 и выходит из мундштука 1. Сгорая, горючая смесь образует сварочное пламя.

Рис. 6.18. Конструкция безынжекторной горелки (а) и схема ее подключения к газовым баллонам (б): 1 — мундштук; 2 — наконечник; 3, 6 — вентили кислорода и ацетилена; 4, 5 — ниппели кислорода и ацетилена; 7,8 — баллонные редукторы; 9 — редуктор равных давлений; 10 — рукава; 11 — горелка

При подключении безынжекторной горелки к газовым баллонам (рис. 6.18, б) применяют редуктор 9, который автоматически поддерживает равенство рабочих давлений кислорода и ацетилена.

Правила выбора сварочной горелки приведены в табл. 6.3.

Таблица 6.3 Правила выбора горелки

На рис. 6.19 представлена конструкция инжекторной горелки средней мощности Г-3-02 для ручной сварки и пайки сталей и цветных металлов.

Рис. 6.19. Инжекторная горелка Г-3-02: 1 — мундштук; 2, 8, 9 — ниппели; 3, 6, 11 — трубки; 4 — смесительная камера; 5 — инжектор; 7, 10 — накидные гайки; 12 — корпус; 13, 14 — кислородный и ацетиленовый вентили соответственно; 15 — наконечник

* Предельное отклонение ±10%.

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО2 будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

  • Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
  • Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
  • Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
  • Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

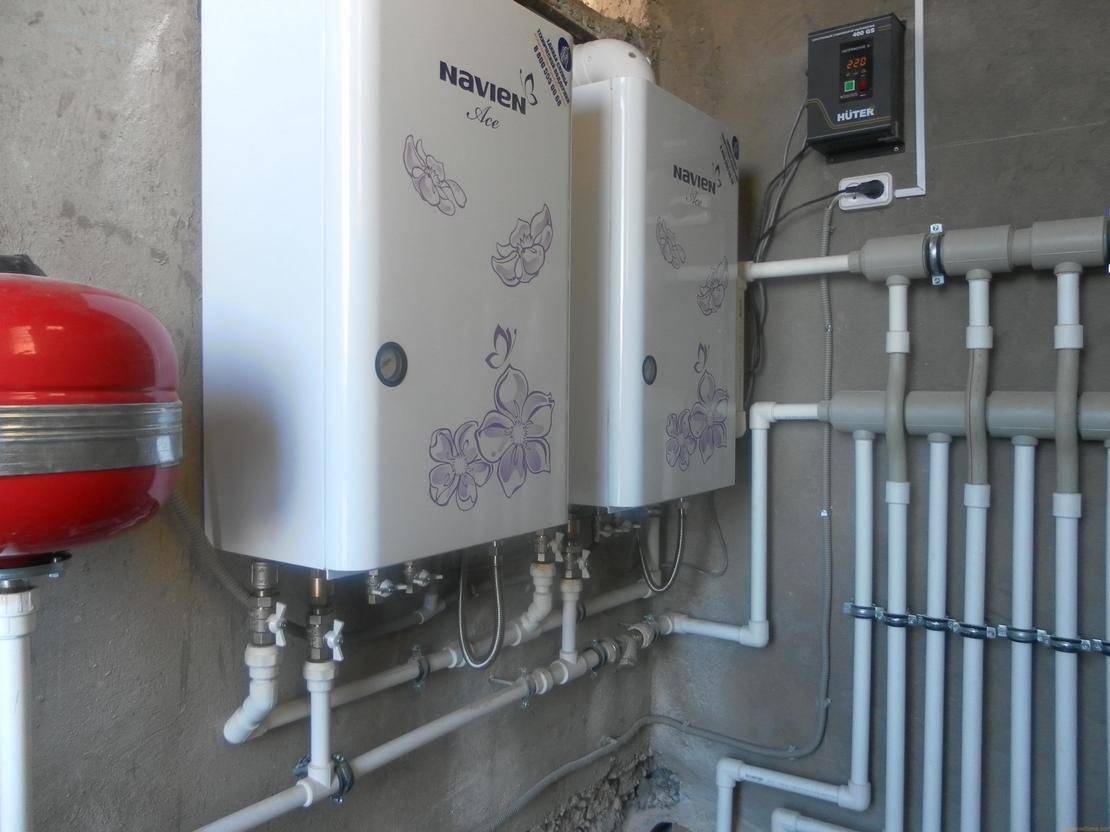

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Какими бывают горелки

Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

  1. Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
  2. Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
  3. Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.

Горелки подразделяются по способу подачи воздуха:

  1. Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
  2. Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
  3. Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.

Плюсы и минусы газовых горелок

К преимуществам агрегатов с газовыми горелками можно отнести следующее:

  • Надежность и простота устройств обеспечивает их длительную и бесперебойную работу. Гарантийный срок службы равен 12 годам, но на практике они работают намного дольше.
  • Эти приборы считаются экологически чистыми и безопасными.
  • КПД агрегатов достаточно высокий.
  • Экономный расход топлива – одно из важных преимуществ.
  • Такие котлы не нуждаются в отдельном помещении для установки и складирования топлива, как агрегаты твердотопливного типа.
  • Простая эксплуатация и обслуживание – дополнительные плюсы устройств.
  • Газ является доступным и дешевым топливом.

Качественное газовое нагревательное оборудование стоит недешево. Для монтажа газового котла и подключения к магистрали нужно изготовить проект и пройти согласование в соответствующих инстанциях. Отдельно стоит назвать плюсы и минусы агрегатов атмосферного и вентиляторного типа.

Так, котлы с атмосферными газовыми горелками имеют следующие преимущества:

  1. Простота конструкции и дешевизна всех составляющих элементов.
  2. Это энергонезависимые устройства. Намного важнее поддерживать правильное давление газа и обустроить хороший дымоход.
  3. Практически беззвучная работа агрегата.
  4. Компактные размеры и простая установка.

Недостатки атмосферных устройств заключаются в необходимости сооружения дымохода. Также полнота сгорания газовоздушной смеси зависит от качества сборки составляющих элементов котла и состава воздуха.

Агрегаты вентиляторного типа имеют такие плюсы:

  1. Можно полностью контролировать состав топливной смеси и ее горение.
  2. Есть возможность регулировки мощности нагревательного оборудования.
  3. Экономный расход горючего и высокий КПД.
  4. Можно использовать в квартирах или домах без традиционной дымоходной трубы, потому что для таких агрегатов достаточно коаксиального дымохода.
  5. Не нужно вручную перенастраивать горелку под другое топливо.

Минусы вентиляторных приборов заключаются в их немаленькой цене и энергозависимости. Для обслуживания и ремонта устройства нужно обращаться к специалистам.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
