Теплый пол от твердотопливного котла способы подключения и работы

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Определение необходимой мощности газового котла.

При выборе котла основным критерием является его мощность. Ее выбирают в зависимости от отапливаемой площади и тепловых потерь. Поэтому нужно сделать тепловой расчет. Но для этого нужен специалист, умеющий это делать. Но при выборе котла пользуются еще примерно такими параметрами. Теплопотери 1м2 площади дома принимают за 100 Вт, если помещение не находится рядом с неотапливаемыми помещениями. Высота до потолка не более 3 м. и нету много окон. Если в комнате есть 2 или более окна и она угловая, то на 1 м2 нужно принимать расходы 150 Вт.

1. Нужно обязательно обратиться к хорошему специалисту для проведения проектных расчетов системы.

2. Хорошо также иметь дизайнерский проект размещения элементов в помещении, при проектировании системы «теплый пол». Это вам значительно сэкономит средства, потому что в местах, где планируете поставить мебель с низкими ножками, и она будет занимать большую площадь, не надо будет класть теплоизоляционную подложку, а также прокладывать трубы. Под ванной, где от теплого пола пользы никакой не будет. В таком случае для регионов, где низкая температура нужно вычислить, хватит ли обогреваемой площади системы теплого пола для обогрева этого помещения, или нужно дополнительно установить еще и другие отопительные приборы.

3. При использовании настенного котла для отопления дома теплым полом, также следует учитывать и гидравлическую нагрузку на насос котла, потому что в таких котлах, насос устанавливают стандартный, и может быть так, что для тепловой нагрузки котла, насоса хватает, а за гидравлическими показателями, этого насоса мало.

4. Также при использовании напольных и настенных котлов, которые работают в высокотемпературном режиме (до 90°С), нужно применять специальные устройства которые снижают температуру теплоносителя.

Как выбрать твердотопливный котел для теплых полов

Направляясь в магазин за твердотопливным котлом, большинство людей не имеют представлений о том, на что именно обращать внимание. Они надеются на продавцов, которые зачастую действуют в собственных интересах. Рассмотрим вопрос выбора более тщательно

Основными критериями твердотопливного котла являются такие параметры, как:

Рассмотрим вопрос выбора более тщательно. Основными критериями твердотопливного котла являются такие параметры, как:

  1. Мощность.
  2. Регулятор мощности.
  3. Энергозависимость.
  4. Способ нагрева воды.

Рассмотрим каждый из них подробнее.

Рассчитывая мощность, берут во внимание то, насколько хорошо утеплено помещение, а также его площадь. На каждом котле производитель указывает объем, который может отапливаться котлом, при отсутствии теплопотерь. В противном случае покупают твердотопливный котел с мощностью на 24% больше, чем нужно

В противном случае покупают твердотопливный котел с мощностью на 24% больше, чем нужно.

Производители выпускают котлы с регулятором мощности и без него. Он может работать в автоматическом режиме или на ручном управлении. Первый вариант более экономичен.

Применение энергозависимости в устройстве твердотопливного котла увеличивает его производительность, но делает котел зависимым от электрообеспечения и снижает уровень автономности.

Не последнюю роль играет способ нагрева воды. Когда требуется устройство не только для отопления дома, но и для снабжения горячей водой, то выбирают двухконтурный котел, так как он подогревает воду в проточном режиме. Если нужен накопитель – устанавливается буферная емкость.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

  1. От котла поступает горячая вода.
  2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
  3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
  4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Установка котла и подключение водяного теплого пола

Схема подключения газового котла должна быть согласована с соответствующими службами. При этом газовый водонагреватель в комплекте должен иметь документацию относительно прохождения тестового запуска. Подробная инструкция должна содержать все технические особенности модели, условия подключения и эксплуатации.

Читать также: Опрессовка теплого пола: проверка и первый запуск

Установка котла требует предварительного обустройства места его постоянного нахождения. Эту площадку следует выровнять при помощи песчано-цементной смеси, а также при возможности отделать керамической плиткой или другим прочным и термоустойчивым материалом. Поскольку в большинстве случаев котлы устанавливаются в специально отведенных местах, то необходимо обеспечить дополнительные места для расположения такого дополнительного оборудования, как водонагреватель и коллектор. Для бойлера следует обеспечить надежную теплоизоляцию, сделать это возможно своими руками, используя фольгированные виды утепляющего материала. Поскольку водонагреватель в рабочем состоянии имеет большую массу, его крепление к стене должно быть надежным.

Читать также: Какой плиточный клей лучше использовать с теплыми полами

Твердотопливный котел требует наличия фундаментной основы, его масса довольно велика и со временем неподготовленная поверхность может проседать, если расчет нагрузки был неверен. Двухконтурный котел, по примеру бойлера, может устанавливаться на стене при помощи анкерных соединений. Твердотопливный котел по праву считается наиболее выгодным и экономным средством обогрева помещений.

Схема разветвления и подключения водяного теплого пола каждой комнаты должна предусматривать централизованное расположение коллектора отопления, что не допустит сверхнормативного использования строительных материалов.

Читать также: Теплый пол под плитку водяной: устройство и укладка

Коллектор обычно устанавливается в непосредственной близости к котлу. Монтаж должен предусматривать надежное крепление к специальным планкам, что позволяет завести трубы под необходимым углом и монтировать контуры системы отопления и дополнительного оборудования, такого как, например, водонагреватель.

Мощность и эффективность теплого пола от котла регулируется либо при помощи механических терморегуляторов, либо с использованием специальной автоматики. Эти устройства можно выбрать в зависимости от предполагаемой температуры теплоносителя в системе отопления, а также мощности котла. Терморегуляторы монтируются после коллектора с учетом обязательного свободного доступа к ним.

Читать также: Падает давление в системе отопления: как повысить давление

Комплектующие элементы системы с водяным теплоносителем

Для рабочей системы обогрева полов нужно использовать следующие составляющие:

  • газовый котел для теплого пола;
  • насос;
  • трубы для создания контура обогрева;
  • коллектор;
  • автоматизация и регулирование интенсивности работы.

Что касается эффективности и экономичности, то больший интерес представляют две составляющие: газовый котел и трубопровод. А именно мощность первого и сечение второго.

Газовый котел

Для того чтобы обеспечивать нагрев и комфортные условия проживания в большом доме, используют двухконтурный тип газового котла. Этот агрегат характеризуется большей мощностью и способен обеспечивать отопление комнат и снабжать горячей водой.


Мощности агрегата должно хватать для отопления всего дома

В качестве небольшого домашнего обогревателя можно использовать котел настенного типа, который обеспечит и эффективную работу системы обогрева полов. Благодаря его небольшим размерам, разместить агрегат будет намного легче, при этом необязательно выделять для него отдельное помещение. Мощность данного типа агрегатов может варьироваться в пределах 7–30 кВт.

Автономный агрегат снабжается камерой сгорания закрытого типа, поэтому достаточно будет использовать коаксиальный дымоход.

Как уже отмечалось, основным критерием выбора газового котла должна стать способность эффективной работы системы водяного теплого пола. Поэтому нужно рассчитать требуемую мощность агрегата.

Например, учитывая, что потолки будут ниже 3 метров, количество окон в помещении не избыточное, а весь контур помещения имеет хорошую теплоизоляцию, для обогрева 1 квадратного метра потребуется примерно 100 Вт.

Не всегда условия теплоизоляции выполняются с высокой эффективностью. Тонкие стены и окна с северной стороны могут стать причиной увеличения мощности нагрева 1 квадратного метра помещения в полтора раза. Поэтому даже при оптимально вычисленной требуемой мощности к расчетным данным следует прибавить 15–20% .

Водяной пол: трубы для системы обогрева

Система обогрева напольных покрытий монтируется с расчетом на долгую эксплуатацию, поэтому нужно учитывать особенность труб

Тут важно не только качество труб, но и их соединение, точнее, соединений не должно быть, а весь контур должен состоять из цельной трубы, которая принимает нужную форму и подключается концами к коллектору


От сечения и материала труб будет зависеть эффективность всей системы

В качестве контура системы обогрева пола могут служить следующие виды труб:

  • медные. Этот тип труб характеризуется долговечностью и высокой степенью теплоотдачи. Но идеальные характеристики для обустройства контура теплого пола могут омрачиться высокой ценой за медь;
  • металлопластиковые трубы – имеют в своей структуре армирующий элемент из алюминия, который увеличивает теплопроводность и обеспечивает прочность. Обладают хорошими качествами при оптимальной цене;
  • PEX – изготавливаются из полиэтилена с измененной на молекулярном уровне структурой, которая увеличивает прочность и долговечность. Стоимость этого типа труб невысокая, что делает их доступными для обустройства теплых водяных полов. Но стоит учитывать, что при температурном воздействии трубы стремятся вернуть начальную форму, потому их нужно надежно закреплять к стяжке;
  • полипропиленовые трубы используются не так часто, потому что не имеют эластичную и прочную структуру. Минимальный радиус изгиба не может превышать 8 диаметров, что сильно увеличивает расстояние между ветками. Для эффективной укладки прибегают к спиральной форме контура.

При покупке труб для создания обогревающего контура нужно обратить внимание на маркировку изделий. В ней должны быть указаны следующие данные

К примеру, максимальное допустимое давление – 10 бар, температура – 95 градусов.

Выбор сечения труб будет зависеть от характеристик помещения, типа напольного покрытия и толщины стяжки. Эта величина варьируется в пределах 16–20 мм.

Способы подключения котла на твердом топливе к системе теплого пола

Решение основной проблемы

Основная проблема заключается в том, что большинство отопительные приборов на твердом топливе, используемых в частных домах – отсутствие той автоматики, к которой мы привыкли, эксплуатируя газовые или электрические агрегаты. В большинстве моделей остановка котла осуществляется в полуавтоматическом режиме, закрылось поддувало, котел погас. Подходит ли такой принцип работы нагревательного котла для того, что бы в доме эффективно работали теплые полы.

Теплый пол с технологической точки зрения является тем оборудованием, для которого существует принципиальное ограничение по температуре нагрева. Перегрев пола приведет к тому, что о комфорте в доме придется на время забыть. Работающий котел выдает на порядок больше тепловой энергии, чем необходимо для снабжения отопительного контура. Задача может быть частично решена за счет установки в систему смесительного клапана или электрического насоса, который обеспечит циркуляцию горячего теплоносителя по трубам. Однако в данном случае теряется главное преимущество твердотопливных аппаратов, их автономность.

Нередки ситуации зимой, когда в случае непогоды нарушается энергоснабжение жилых построек. В такой ситуации остановка циркуляционного насоса грозит перегревом не только нагревательного прибора, но и разрушением основных узлов и элементов отопительной системы. Восстановление энергоснабжения приведет к тому, что перегретый теплоноситель снова начнет поступать в отопительный контур, который не способен выдерживать такие температуры. В результате, прорыв и выход из строя всей системы отопления. Чем это чревато, можно себе представить!

Для того, что бы обезопасить себя от подобных неприятностей, лучше оборудовать автономную систему отопления дополнительными приборами для съема избыточной тепловой энергии. Загасить котел сразу не получится и снизить температуру нагрева, особенно в ночное время, сразу не удастся. За вас эту работу могут выполнить дополнительные устройства.

Способ первый. Подключение радиаторов отопления

Имея в своем распоряжении нагревательный котел для теплого пола, работающий на дровах, достаточно установить в доме дополнительные радиаторы отопления. Основная задача, которая на них возлагается, состоит в том, что бы компенсировать избыточное тепло, поступающее от работающего нагревательного прибора. Горячий теплоноситель будет свободно циркулировать по батареям, отдавая лишнюю тепловую энергию. Обычно для этой цели ставят 1-2 радиатора, в помещениях, которые периодически посещаются обитателями дома (коридор, цокольное помещение, предбанники).

Чугунная батарея вполне способна справится с этой ролью. Чугунные радиаторы выдерживают большое давление (перегретый пар). Основная задача во время установки радиатора, получить большую площадь теплоотдачи.

Батарея подключается таким образом, что бы котловая вода поступала в него естественным образом. Система, оборудованная таким образом, сможет выдержать значительный перегрев и не разрушиться. В данном случае можно обойтись без расширительного бака, если речь идет о твердотопливных агрегатах небольшой мощности, в которых топочная камера имеет небольшой объем.

Способ второй. Установка теплоаккумулятора

Если вы имеете дом значительных размеров можно отдать предпочтение более надежному и действенному варианту. Тепловой аккумулятор, другими словам, большая емкость для сбора теплоносителя, успешно справляется с ролью регулятора температуры нагрева теплоносителя.

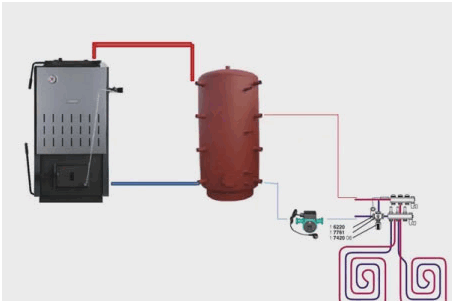

Предлагаемая схема наглядно демонстрирует то, насколько просто и легко выполнить монтаж накопительной емкости в общую систему отопления.

По принципу работы — тепловой аккумулятор является той же гидрострелкой, только больших размеров. Основная задача, которую решает теплоаккумулятор состоит в отборе тепловой энергии. Работающий котел будет греть теплоноситель, поступающий сначала в накопительную емкость. Уже из накопительного бака остывший до необходимой температуры теплоноситель будет расходиться по отопительному контуру теплого пола.

Обычно объем такого бака рассчитывается исходя из соотношения — 40 литров на 1 кВт мощности нагревательного прибора. С подобной техникой вам уже больше нестрашны перегревы оборудования. Благодаря теплоаккумулятору и эффективности теплого пола, вам удастся значительно сократить количество загрузок топлива в котел. Экономия налицо!

Достоинства теплого пола со смесителем

Обогревательный пол со смесительным узлом обладает массой преимуществ в сравнении с прочими отопительными системами.

Комфорт

Он возможен благодаря поступлению теплоэнергии вследствие излучения, но не конвекции. Помимо этого половая поверхность и помещение равномерное нагреваются. В комнатах отсутствуют мостики холода и горячие батареи. Все это создает комфортную и здоровую атмосферу, соответственно, нет пыли. Поверхность всегда остается сухой, на ней не формируется среда для плесени, клещей и других вредных микроорганизмов.

Теплый пол со смесителем

Экономическая выгода

В зависимости от месторасположения трубок и функционирования обогревательной системы можно сэкономить на обогреве помещения. Установлено, что в жилых квартирах тратится меньше электрической энергии на 30%, при условии, что потолок имеет стандартную высоту. Таким образом, расход энергетических ресурсов может достигать 50%.

Безопасность

Это важно для помещений, где находятся постоянно люди. Функционирование обогревательного пола позволяет избежать ожогов и иных проявлений, которые могут быть при использовании радиаторов либо конвекторов

Гигиена

Система водяных полов со смесителем позволяет проводить соответствующую дезинфекцию финишного покрытия. Пол можно очищать разными моющими средствами, водой. Такая обогревательная система отменно подходит для помещений со специфическими запросами к гигиене. Например, водяной пол с узлом перемешивания годится для детсадов и больниц.

Теплые пол — комфорт и удобство

Выбор газового котла для водяного теплого пола.

При выборе котла нужно учитывать все нюансы. В основном используют котлы на газе, потому что газ дешевый в настоящее время вид отопления. Можно брать и другие котлы, это уже на ваш выбор. С газовых котлов берут стальные, потому что они дешевле, компактны и меньше по размеру, а также весу, и более ремонтнопридатны. Газовые котлы по месту размещения изготавливаются настенные и напольные. Современные напольные котлы эффективны, когда работают на сжиженном или на магистральном газе. Их используют для отопления помещения, и для косвенного нагрева воды. К ним монтируют коллекторы, распределители для радиаторов, бойлера и систем теплый пол. Для таких котлов требуется стационарный дымоход. Помещение, где установлен котел должно иметь отдельный выход на улицу, а его площадь должна быть больше чем 9 м2. Котел устанавливается так, чтобы расстояние было 30-50 см от стен.

Настенные газовые котлы изготавливаются не большими, и по этому они без проблем размещаются в любом месте. Мощность таких котлов составляет 7-30 кВт. Они могут обогревать квартиры в многоэтажных домах, и даже загородные дома и небольшие коттеджи. Котлы существуют дымоходные, что подключаются к стационарному дымоходу, а есть с закрытой камерой сгорания – турбокотлы. В них закрытая камера сгорания и двухсекционный дымоход, где по одному каналу воздух поступает к котлу, а по другому выводятся отработанные газы. Для такого котла требуется лишь горизонтальное отверстие сделанное около места расположения котла.
