Генератор водорода для системы отопления: собираем действующую установку своими руками

Бензиновая модификация

Есть две конструкции бензинового генератора, изготовленного своими руками на базе двигателя от триммера и генератора от машины.

Для сборки первого генератора потребуются:

  • бензиновый двигатель от триммера, желательно 4-тактный;
  • рабочий автомобильный генератор;
  • аккумулятор 12 В, необязательно мощный, он будет использоваться только для запуска; без него генератор не сможет вырабатывать электричество, так как на коллектор нужно будет подать начальное напряжение для первого возбуждения.

Устройство с прямой подачей простое и незамысловатое. Единственный сложный этап — подготовка вала под сверлильный патрон.

  • Сначала вал обрезают и точат на станке, а затем нарезают резьбу под патрон.
  • Затем навинчивают патрон, в который зажимают вал электрогенератора.
  • Дальше все крепится на деревянную поставку.
  • Теперь нужно запустить бензиновый движок и подключить генератор к аккумулятору. Вольтмер с лампочкой проверит его работу.

Второй способ сборки генератора чем-то похож на первый, только для процесса вращения применяется ремень. На вал триммера крепится шкив, и все соединяется ремнем. Далее все крепится на деревянное основание. Запускается триммер, и проверяется работа устройства.

Что касается достоинств бензиновых устройств, то их немало:

  • Сфера использования устройства практически не ограничена. Его используют для электроснабжения загородного дома, дачного участка, при аварийном отключении электричества в больницах, аптеках и торговых точках.
  • Бензиновое устройство имеет небольшие размеры и вес. Его малогабаритность обеспечивает мобильность: удобно брать с собой и перевозить в багажнике.
  • Низкий уровень шума отличает бензиновые устройства от дизельных или газовых.
  • Бензиновые генераторы экономичны в плане расхода топлива, его можно купить на любой заправке.

К недостаткам данного типа генераторов относятся:

  • Основной минус заключается в высокой цене. Газ и дизель обходятся дешевле. Поэтому частое использование подобного устройства невыгодно в финансовом плане.
  • Обладает низкой продолжительностью непрерывной работы, которая не превышает 8 часов. Но этого времени достаточно для энергоснабжения или проведения работ на участке.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

  • реактор – стеклянная либо пластиковая емкость с толстыми стенками;
  • металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
  • второй резервуар играет роль водяного затвора;
  • трубки для отвода газа HHO.

Принцип работы электролизера следующий:

  1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).

  2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
  3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
  4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

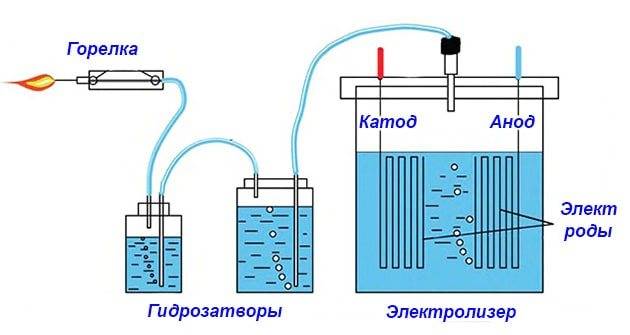

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

  1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.

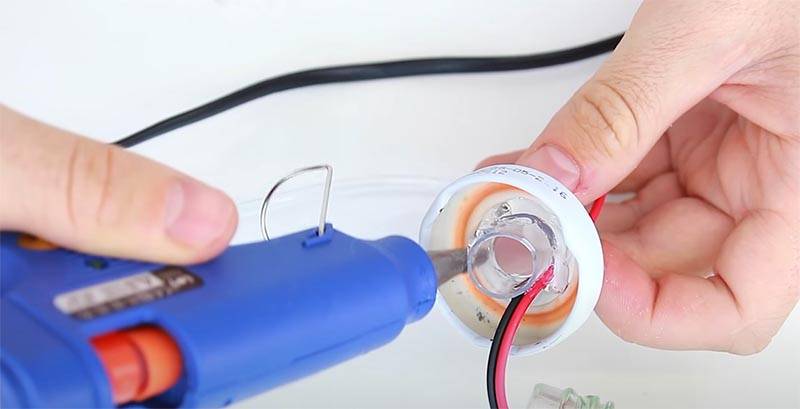

  2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.

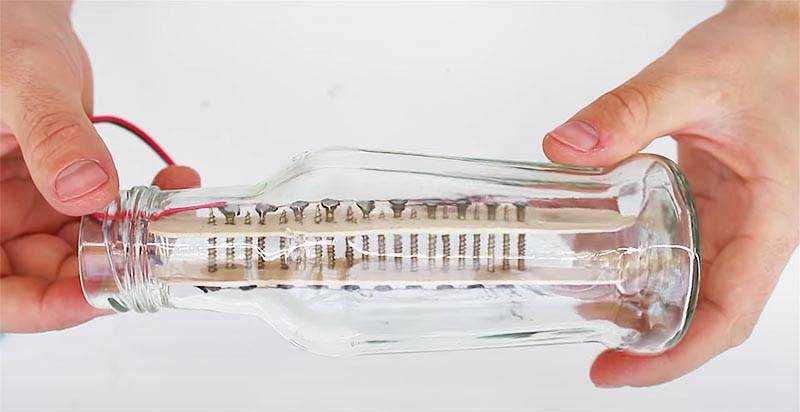

  3. Поместите электроды в бутылку и завинтите крышку.
  4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Проблемы изготовления рабочего генератора

Умельцы, планирующие изготовление рабочей установки, предполагают использовать водород как для отопления, так и для газосварочных работ, или в качестве автомобильного топлива. При изготовлении водородного генератора для отопления электродами выступают металлические пластины примерным количеством 30-70 штук. Размер пластин начинается от 10х15 см, материалом служит нержавеющая сталь.

Из пластин собирают блок, изолируя друг от друга резиновыми прокладками; блок помещают в герметичную емкость. Самодельной топливной ячейке для функционирования нужен водяной насос; его работа будет управляться датчиком уровня, установленным внутри генератора.

Сделать установку эффективной крайне сложно, так как придется столкнуться со следующими проблемами:

  • Нержавейка, которую обычно используют для изготовления пластин, в качестве электродов проживет недолго; нужен сплав с никелем.
  • Для эффективности генератора важны монтажные размеры. Нужны профессиональные расчеты всех параметров, от состава воды, до необходимой мощности. На работу устройства влияет даже величина зазора между электродами.

Многое зависит от качества металлаИсточник ytimg.com

  • Сложно обеспечить безопасность работы. Здесь имеет значение герметичность емкости с электродами, всех шлангов, а также сечение провода от источника питания.
  • Потребуется собрать схему управления рабочим напряжением и током; не обойтись без специального оборудования, например, частотомера и осциллографа.

Проблема водородного генератора в домашнем исполнении скрыта в экономическом вопросе. Дело в том, что, в отличие от идеальных условий, все преобразования идут с потерей энергии. К тому же не получится сжигать водород с максимальной температурой (3000°C), этого не выдержит ни один котел, и теплоотдача будет намного ниже заявленной.

Во время работы установка будет тратить больше электроэнергии, чем система получать тепловой мощности после сжигания выработанного газа. Генератор будет окупаться только, если будет доступ к бесплатной электроэнергии.

Вы потратите в 2-3 раза меньше средств, если установите электрический котел и будете отапливать жилье напрямую, без промежуточного генератора. Это намного более выгодное и безопасное решение, учитывая возможность взрыва водородного агрегата при неуважении правил монтажа и эксплуатации.

Один из вариантов пластин в домашних условияхИсточник ytimg.com

Об установке для отопления водородом в следующем видео:

Коротко о главном

Генератор водорода продуцирует газ при помощи процесса электролиза. Разработка считается перспективной, так как позволяет получить ценное горючее, водород, простым способом из обычной воды.

Основу электролизера составляют несколько металлических пластин. Их погружают в герметический резервуар, наполненный электролитом (водой с добавкой катализатора). Ток, пропущенный через раствор, расщепляет молекулы воды на водород и кислород; газы затем используются по назначению.

Для чего нужна стеклянная бутылка

Стеклянная бутылка или банка будет служить резервуаром для электролита, при помощи которого и будет вырабатываться водород. В неё необходимо погрузить изготовленную рабочую часть генератора. Рейки не должны торчать наружу, впоследствии, после небольших доработок, крышка будет герметично закрываться.

ФОТО: YouTube.comРабочая часть помещается в стеклянную ёмкость, а провода выводятся наружу

Работа с крышкой генератора

В крышке необходимо сделать отверстие по диаметру равное капельнице. Именно так называется элемент с утолщением в медицинской системе. От неё необходимо отрезать верх, к которому присоединена игла для подачи растворов.

Капельницу нужно вставить отрезанной частью в отверстие крышки. Через неё же следует вывести и питающие провода. Для герметичности всё необходимо залить термоклеем или силиконом как изнутри крышки, так и снаружи.

ФОТО: YouTube.comВот такой вид должна приобрести крышка первой ёмкости

Особенности водородного генератора

Исходя из требований и квадратуры частного или муниципального сооружения, необходимо выбрать водородную горелку с оптимальным уровнем мощности, адаптированным под нужды конкретного помещения. Следует заметить, что максимально возможный показатель мощности генераторов равняется 6.

Получение водорода, по праву признанного самым экономичным видом топлива, возможно в любом количестве. Обязательным условием для этого является наличие электрической энергии, а также воды.

Основная задача техники – полноценное самостоятельное отопление помещений. Однако установки, работающие на основе водорода, могут отлично дополнять уже работающие системы обогрева дома. Следует только следить за тем, чтобы все элементы теплосистемы функционировали на уровне низких температур.

Также эти агрегаты используются для обогрева помещения с помощью теплых полов, которые в настоящее время легко собрать своими руками.

Принцип действия устройства

Процесс выработки тепла основан на электролизе воды в среде, насыщенной катализатором. Главное условие нормальной работоспособности, а также безопасности генератора в том, что в таких условиях вода не распадается на кислород и водород, сочетание которых может быть взрывоопасным.

Современные генераторы работают на выработку газа Брауна. Это совершенно невзрывоопасное вещество коричневатого или зеленого оттенка, называемое также водяным газом. После выработки и нагревания до 40 градусов он сразу идет на камеры сгорания, а конкретнее – в теплообменник. Там происходит его смешивание с воздушно-топливными элементами.

Компоненты водородного генератора

Основными конструктивными составляющими простейшего водородного агрегата являются трубы и непосредственно котел. Часто никаких технических аксессуаров или дополнительных элементов и приспособлений больше не требуется.

Это касается и комплектующих, предназначенных для вывода продуктов горения. Ведь в результате функционирования генератора в атмосферу выделяется исключительно пар: водяной, чистый и совершенно безопасный.

Часто горелки такого типа имеют модульную конструкцию, в каждой части которой работает свой катализатор, что увеличивает общую эффективность работы системы.

Что касается труб для системы водородного отопления. то целесообразно применять те, диаметр которых находится в диапазоне от 1 до 1,25 дюймов. Допускаются некоторые отклонения, но чаще всего для обогрева дома используют конкретно эти

Важное правило, которым не следует пренебрегать при установке отопительных труб, – каждое предыдущее разветвление должно быть большим по диаметру, чем последующее

Какой кислородный концентратор лучше купить для домашнего пользования: советы специалистов

Выбирая подобный прибор и размышляя, какой кислородный концентратор для домашнего пользования лучше, следует обратить внимание на его производительность и насыщенность газового потока. Он должен содержать не менее 70% кислорода

В противном случае – грош ему цена.

Следующий параметр, на который следует обратить внимание – размер устройства

Это важно для его правильного размещения. Существует правило – концентратор нельзя размещать на расстояние ближе 30 см от стен и отопительных приборов

Существует правило – концентратор нельзя размещать на расстояние ближе 30 см от стен и отопительных приборов.

Далее обратим внимание на шумность. Маломощные приборы практически не слышны при работе, а вот те, у которых показатель мощности выше, не столь удобны в этом плане

В любом случае устройство с уровнем шума выше 35дБ приобретать не стоит.

Концентраторы могут быть очень компактными – такие удобно перевозить в автомобиле

Что необходимо для изготовления топливной ячейки дома

Создание водородного агрегата дома – задача не из легких. Нужно вооружиться не только рядом инструментов, но и соответствующими знаниями, а также схемами.

Проектирование водородного генератора: схемы и чертежи

Устройство состоит из реактора с установленными электродами, ШИМ-генератора для питания, водяного затвора, проводов и шлангов, соединяющих конструкцию. На сегодняшний день известны несколько схем электролизеров, где в качестве электродов применяются пластины или трубки.

Также популярностью пользуются аппараты сухого электролиза. В отличие от классического варианта, в этом агрегате не пластины помещаются в ёмкость с жидкостью, а сама вода направляется в щель между плоскими электродами.

Смотрите это видео на YouTube

Выбор материалов для строительства генератора водорода

Для изготовления генератора дома не нужны никакие особенные и необычные инструменты. Вот что потребуется подготовить:

  • ножовку для работы с металлическими изделиями;
  • дрель и сверла к ней;
  • комплект гаечных ключей;
  • плоская и шлицевая отвертки;
  • угловая шлифмашина («болгарка») с кругом для резки металла;
  • мультиметр и расходомер;
  • линейка;
  • маркер.

Смотрите это видео на YouTube

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

  • Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
  • Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
  • Снижение токсичности и повышение эффективности старых котельных.
  • Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
  • Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
  • Разработка принципиально новых, мощных и экологичных силовых установок.

Рекомендуем: Как отогреть замерзший водопровод: обзор лучших способов

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Бытовое применение

В быту также есть применение водороду. В первую очередь это автономные отопительные системы. Но здесь некоторые особенности. Установки по производству чистого водорода стоят значительно дороже, чем генераторы газа Брауна, последние даже можно собрать самостоятельно. Но при организации отопления дома необходимо учитывать, что температура горения газа Брауна значительно выше, чем у метана, поэтому потребуется специальный котел, который несколько дороже обычного.

В интернете можно встретить немало статей, в которых написано, что для гремучего газа можно использовать обычные котлы, это делать категорически нельзя. В лучшем случае они быстро выйдут из строя, а в худшем могут стать причиной печальных или даже трагических последствий. Для смеси Брауна предусмотрены специальные конструкции с более термостойким соплом.

Необходимо заметить, что рентабельность отопительных систем на основе водородных генераторов вызывает большое сомнение ввиду низкого КПД. В таких системах имеются двойные потери, во-первых, в процессе генерации газа, во-вторых, при нагреве воды в котле. Дешевле для отопления сразу нагревать воду в электрическом бойлере.

Не менее спорная реализация для бытового использования, при которой газом Брауна обогащают бензин в топливной системе двигателя автомобиля с целью экономии.

Обозначения:

  • а – генератор ННО (принятое обозначение для газа Брауна);
  • b – отвод газа в камеру сушки;
  • с – отсек для удаления водяных паров;
  • d – возвращение конденсата в генератор;
  • е – подача осушенного газа в воздушный фильтр топливной системы;
  • f – автомобильный двигатель;
  • g – подключение к аккумулятору и электрогенератору.

Нужно заметить, что в некоторых случаях такая система даже работает (если ее собрать правильно). Но точные параметры, коэффициент прироста мощности, процент экономии вы не найдете. Эти данные сильно размыты, и достоверность их вызывает сомнения. Опять же не ясен вопрос, насколько уменьшится ресурс двигателя.

Но спрос порождает предложения, в интернетах можно найти подробные чертежи таких приспособлений и инструкцию по их подключению. Есть и готовые модели, сделанные в стране Восходящего Солнца.

Отопление на водороде

Водород #8211 один из источников отопления дома

В средневековье известным ученым Парацельсом в ходе опытов был замечен такой процесс, как выделение пузырьков воздуха при взаимодействии железа и серной кислоты. Однако это был не воздух, а водород. Это легкий газ, который не имеет ни цвета, ни запаха. А если он смешивается с кислородом, то газ является взрывоопасным. Сегодня отопление на водороде своими руками – это распространенное явление. Ведь водород можно получить в любом количестве, где есть вода и электричество.

Под действием электролиза молекулы воды делятся на кислород и водород. Последний обладает массой уникальных свойств. В жидком состоянии при температуре -250 градусов Цельсия это наиболее легкая жидкость, а в твердом состоянии – самое легкое вещество. Атомы водорода являются самыми маленькими. А при смешивании с атмосферным воздухом водород превращается в смесь, которая способна взорваться от даже самой маленькой искры.

Использование водорода в отоплении

В век технологий существует множество вариантов отопить свой дом. Однако любители самостоятельно создавать разные технические приспособления могут сделать отопление дома водородом своими руками. Это экологически чистый, в то же время, очень мощный источник тепла, благодаря которому можно отопить большое помещение.

Котел отопления на водороде итальянского производства

Водородное отопление дома было разработано одной из компаний в Италии. Когда такая установка работает, она не производит никаких вредных выбросов. Таким образом, это экологически чистое, эффективное, бесшумное отопление дома.

Ученые разработали способ сжигать водород для отопления дома при такой температуре, как 300 градусов по Цельсию. Благодаря этому появилась возможность производить котлы для отопления из традиционных материалов. Такого типа котлы для функционирования не требуют специальной системы отвода продуктов сгорания в атмосферу, так как здесь таковых продуктов нет. В данном случае выделяется только пар, не вредный для окружающей среды. А получить водород – это доступный процесс. Все, на что будут идти расходы, #8211 это только электроэнергия. А если вы будете, используя водородный генератор для отопления, задействовать еще и солнечные панели, то и затраты на электричество можно минимизировать.

Чаще всего котел на водороде применяется для того чтобы обогревать полы. И такие системы на сегодняшний день можно найти с самой разной мощностью. Монтируются они собственноручно.

Водородная установка для отопления дома состоит из следующих компонентов: котел и трубы, имеющие диаметр 25-32 мм (1-1,25 дюймов). Трубы других размеров используются редко. Трубы можно смонтировать самостоятельно, но здесь следует выполнять одно условие – после каждого разветвления диаметр должен быть меньшим. И порядок уменьшения диаметра следующий – труба D32, труба D25. После разветвления – труба D20, последняя – труба D16. Когда такое правило соблюдается, то водородная горелка для отопления будет работать эффективно и качественно.

Преимущества отопления на водороде

  • Это экологически чистые системы. И здесь единственным побочным продуктом, выбрасывающимся в атмосферу при работе, является вода в состоянии пара. Этот пар никоим образом не наносит вред окружающей среде.
  • Водород в системе отопления функционирует без применения пламени. Тепло создается в результате каталитической реакции. Когда водород соединяется с кислородом, получается вода. При этом выделяется много тепловой энергии. Поток тепла температуры примерно 40 градусов идет в теплообменник. Для теплых полов – это идеальный температурный режим.
  • Очень скоро водородное отопление своими руками сможет заменить традиционные системы, таким образом, освободив общество от добывания разного топлива – нефти, газа, угля и дров.

КПД, который вырабатывает отопление частного дома водородом, может достигнуть 96%.

Еще один вариант – использование газа Брауна

Еще одним способом, в настоящее время довольно спорным, является применение газа Брауна для отопления. Газ брауна для отопления дома является химическим соединением, состоящим из двух атомов водорода и одного атома кислорода. При сгорании такого газа создается практически в 4 раза больше энергии.

Установка для получения газа Брауна

Устройство с двумя клапанами

Процесс изготовления 2-клапанной модели электролизера не отличается особой сложностью. Как и в предыдущем варианте, сборку следует начинать с подготовки основания. Выполняется оно из стальной листовой заготовки, которую нужно подрезать в соответствии с размерами контейнера.

К основанию прочно крепится плата (применяем винты М6), после чего можно устанавливать трубку для барботажа диаметром не менее 33 мм. Подобрав к устройству затвор, можно приступать к монтажу клапанов.

Пластиковый контейнер

Первый устанавливается на основании трубы, для чего в этом месте необходимо закрепить штуцер. Соединение уплотняется зажимным кольцом, после чего устанавливается еще одна пластина – она понадобится для фиксации затвора.

Второй клапан следует монтировать на трубе с отступом от края в 20 мм.

С появлением водяной системы отопления, воздушная система незаслуженно потеряла свою популярность, но сейчас снова набирает обороты. Воздушное отопление частного дома своими руками – рекомендации по проектированию и монтажу.

Все об изготовлении и использовании чудо-печи о солярке вы узнаете тут.

А в этой теме https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/cchetchik-tepla-dlya-kvartiry.html разберем разновидности счетчиков тепла для квартиры. Классификация, конструктивные особенности, цены на приборы.

Плюсы и минусы

Из достоинств такого вида отопления можно выделить следующие:

  1. Это экологически чистый вид отопления, так как при сгорании водорода в кислородной среде образуется вода в виде пара, и больше нет выброса никаких вредных веществ в атмосферу.
  2. Можно без особых переделок подключить генератор к существующей системе водяного отопления частного дома.
  3. Установка работает бесшумно, поэтому не требует какого-то особого помещения.

Недостатки:

  1. У водорода большая температура горения, которая в среде кислорода может достигать 3200°С, поэтому обычный котел может выйти из строя очень быстро. В современных устройствах ученые добились результата сгорания газа при температуре 300°С, поэтому проблему можно считать практически решенной.
  2. При работе с газом Брауна нужно быть очень осторожным, поскольку он взрывоопасен. Это решается использованием в устройстве различных предохранительных клапанов и автоматики.
  3. Требует использования для работы дистиллированной воды или воды со щелочью.
  4. Большая стоимость оборудования. Для решения этой проблемы многие пытаются собрать установку для получения водорода своими руками.

Рукодельный водородный генератор: подробная инструкция

Изготовление водородного генератора можно осуществит дома, но для этого понадобятся чертежи и подробная инструкция всего процесса. Схема электролизера весьма проста (ее можно смотреть во всемирной сети), благодаря этому каких-нибудь нестандартных материалов почти не потребуется.

Для создания самодельного генератора водорода нам потребуются некоторые материалы и материалы: контейнер из пластика или полиэтиленовая канистра с крышкой, прозрачная трубка длиной 1м, с диаметром 8 мм, болты, гайки, герметик на основе силикона, лист нержавеющей стали, 3 штуцера, клапан обратный, фильтр, ножовка по металлу, рожковые ключи и нож.

Собрав все это, приступаем к его изготовлению. Сборка выполняется по чертежам, которые можно отыскать во всемирной сети либо же заказать у профессионала.

Инструкция изготовления:

  • Из листа нержавеющей стали вырезаем 16 похожих пластин.
  • Сверлим отверстие в одном из углов. Угол обязан быть одинаковым у всех 16.
  • Противоположный угол в первую очередь спиливаем.
  • Устанавливаем пластины по очереди на приготовленные болты, изолируя их шайбами и полиэтиленовыми трубками. Они не должны контактировать между собой.
  • Стягиваем всю конструкцию гайками, выходит батарея.
  • Закрепляем данную конструкцию в полимерную емкость, отверстия промазать герметиком.
  • Просверливаем отверстия в крышке, отделываем их также силиконом, потом помещаем штуцера.

Чтобы выполнить рукодельный водородный генератор, необходимо заранее взглянуть видео обучение и выучить рекомендации специалистов

Рукодельный кислородный гидролизер готов. Сейчас его только необходимо проверить на трудоспособность. Для этого необходимо заполнить емкость водой до болтов крепления и закрыть ее крышкой. Надеваем на один из трех штуцеров шланг из полимерного этилена, а второй его коней опускаем в отдельную емкость, заполненную также водой. К болтам необходимо присоединить электричество, если на поверхности возникли пузыри, значит, генератор не прекращает работу и выделяет водород. После подобного подсоединения и проверки, воду сливаем, а потом заливаем в емкость готовый щелочной электролит, дабы получить больше выделяемого газа.
