Виды инверторов для солнечной батареи
Существует множество разновидностей данных приборов. И выбрать их не так-то просто.
Модифицированные или сетевые инверторы
В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.
У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.
Сетевой инвертор для солнечных батарей имеет следующие плюсы:
- Малый размер.
- Хорошая защита.
- Малое потребление энергии.
- Быстрая конвертация напряжения.
Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

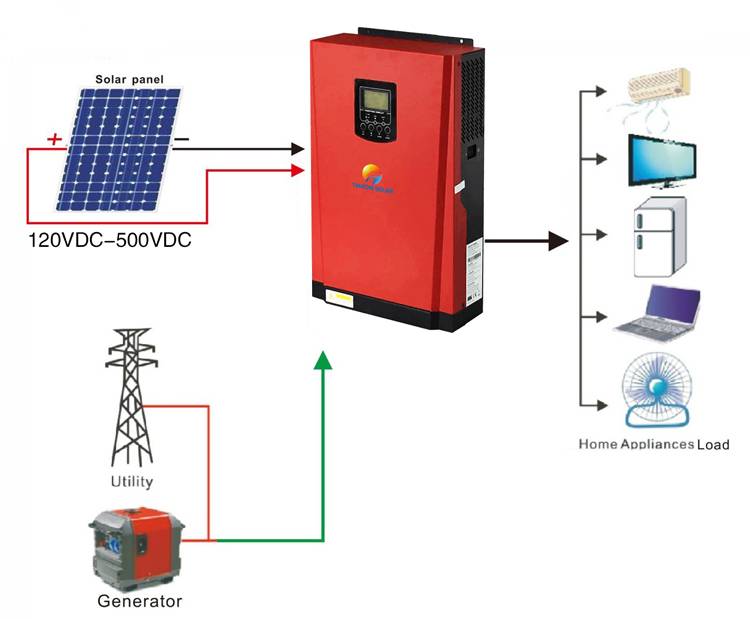

Гибридный инвертор
Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.
Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.
Инверторы работающие в автономном режиме
Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.
Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.
Если внешняя сеть выдает неисправность автономный инвертор отключится.
- Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
- Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
- В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
- При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
- Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.
Основные плюсы:
- Стоимость в пределах нормы.
- Быстро преобразуют напряжение.
- Стабильно работают при высокой влажности.
- Легко устанавливается пониженный варикап.
- Имеется подстройка частоты.
- Электрическая проводимость пониженная.
Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.
Первый имеет следующие особенности
Нечто среднее между двумя другими сигналами. Его особенности:
- Небольшая стоимость.
- Все приборы отлично работают.
- Генерирует шумовые волны, создает помехи.
- Чувствительные приборы при наличие данного сигнала работать не могут.
Характеристики второго
Лучше всего использовать этот тип для передачи напряжения к световым устройствам.
Особенности:
- Работают просто и понятно.
- Стоимость низкая.
- Не защищены от скачков напряжения.
- Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.
Синусоидальный сигнал и его характеристики
Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.
Основные особенности:
- Защищает технику от резкого изменения напряжения.
- Стоят дорого.
Чем отличаются сетевые инверторы от автономных?
Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.
Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.
Как осуществить подключение самостоятельно
Подключить контроллер заряда MPPT для солнечных батарей достаточно просто. Для этого следует понимать принципиальную схему подключения, уметь в ней разбираться и ориентироваться, а также соединить все провода и элементы с полным соблюдением полярности, то есть «плюс» соединить с «плюсом», а «минус» с «минусом».
На рисунке ниже можно увидеть специальные отверстия с «плюсом» и минусом», собственно следует правильно засунуть в них нужные провода.
Более подробная схема представлена ниже.
Схема подключения довольно-таки проста, важно соединить все элементы, соблюдая полярность, а также необходимо учесть, чтобы они безопасно располагались в доме и не угрожали жизни. Справиться с такой задачей сможет каждый
Возможно подключение нескольких аккумуляторов, однако здесь присоединять необходимо смешанным способом, а именно: группа аккумуляторных батарей подключается между собой параллельно, а к контроллеру последовательно. Подобную схему можно увидеть на рисунке ниже.
Как видно из схемы, количество аккумуляторов не ограничено. Однако, следует понимать, что при таком числе необходимо приобрести соответствующий инвертор, который будет способен справиться с такой большой нагрузкой.
Намотка выходного дросселя
Одним из наиболее простых и в то же время самых полезных дополнений для сварочного инвертора будет намотка индуктивной катушки, сглаживающей пульсации постоянного тока, которые неизбежно остаются при работе импульсного трансформатора. Основная специфика такой затеи в том, что дроссель изготавливается индивидуально для каждого отдельного аппарата, а также может со временем корректироваться по мере деградации электронных компонентов или при изменении порога мощности.
Для изготовления дросселя понадобится всего ничего: изолированный медный проводник сечением до 20 мм 2 и сердечник, желательно из феррита. В качестве магнитопровода оптимально подойдёт либо ферритовое кольцо, либо сердечник броневого трансформатора. Если магнитопровод набран из листовой стали, его нужно просверлить в двух местах с отступом около 20–25 мм и стянуть заклёпками, чтобы иметь возможность беспроблемно прорезать зазор.
Дроссель начинает работать, начиная от одного полного витка, однако реальный результат виден, начиная с 4–5 витков. При испытаниях следует добавлять витки до тех пор, пока дуга не начнёт ощутимо сильно тянуться, мешая отрыву. Когда варить с отрывом станет затруднительно, нужно скинуть с катушки один виток и подключить параллельно дросселю лампу накаливания на 24 В.
Тонкая настройка дросселя выполняется с помощью сантехнического винтового хомута, которым можно уменьшить зазор в сердечнике, либо деревянного клина, которым этот зазор можно увеличить. Нужно добиваться, чтобы горение лампы при розжиге дуги было максимально ярким. Рекомендуется изготовить несколько дросселей для работы в диапазонах до 100 А, от 100 до 200 А и более 200 А.
Гибридный инвертор для солнечных батарей: недостатки
Альтернативой получения энергии от солнца и преобразование ее в электрический ток являются солнечные электростанции. Преобразовать солнечную энергию в переменный ток система может только при наличии качественного инвертора. Гибридные инверторы сочетают в себе два вида инверторов: сетевые и автономные.
Самый большой плюс в том, то гибридный инвертор может использовать для своей работы постоянный и переменный ток
Важно заметить, что количество солнечного света и энергии, которая преобразуется, не повышается. Зато инвертор работает во много раз безопаснее
Недостатки гибридного инвертора:
- Невозможность функционирования без сетевого напряжения.
- Преобразователь энергии работает от аккумулятора, и если тот разрядиться, то инвертор перестанет работать.
Решить эту проблему можно. Для этого на всякий случай нужно всегда иметь дополнительные элементы, которые будут работать через контроллер. Использование гибридного инвертора – отличный вариант для экономного и разумного использования солнечной энергии. Растраты на покупку инвертора и его установку быстро окупаются.

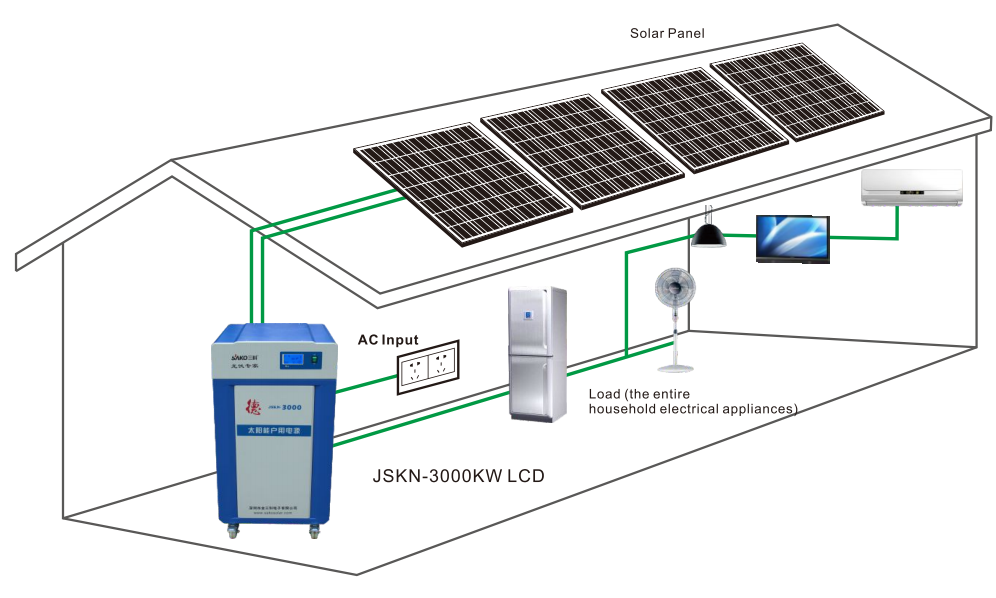

Зачем нужен инвертор для солнечных батарей
Что такое инверторы? Инвертор – это специальное устройство полупроводникового типа, которое выступает чем-то средним между диэлектриками и проводниками. Более понятными словами: на солнечную батарею попадает солнечный свет и преобразовывается в электрический ток. Этот постоянный ток поступает в аккумуляторную систему и за счет работы инвертора перерабатывается в переменный, только с силой напряжения выше, то есть такой, каким мы привыкли пользоваться в наших домах, 220В.
Солнечные панели генерируют электроток с максимальным напряжением до 48 В. То есть отсутствие инвертора приведет к бессмысленному использованию солнечных батарей. Главная его цель – это получение переменного тока мощностью 220 В
Но при этом очень важно подобрать необходимое устройство с учетом характеристик, а именно выработки тока на пике активности солнечных радиаторов
Обзор моделей
Конструктивные отличия инверторов напрямую определяются типом, к которому они относятся. Сетевые инверторы для систем солнечного энергоснабжения без применения дополнительных аккумуляторов, оснащаются регуляторами отбора максимальной мощности и специальными устройствами для контроля мощности солнечных батарей.
Такие схемотехнические решения позволяют инвертору включаться автоматически в тот момент, когда мощность солнечных батарей достаточна для генерирования переменного тока. Кроме того сетевые инверторы оснащаются стандартными электрическими розетками для подключения различных устройств.
Автономные инверторы конструктивно отличаются от сетевых наличием устройств, которые обеспечивают зарядку аккумуляторных батарей. Кроме того их оснащают целым рядом конструктивных узлов, защищающих аккумуляторы от перезаряда, неправильной полярности аккумуляторов и недозаряда.
Существует огромное количество моделей инверторов для солнечных батарей, которые выпускаются во многих странах мира.
Рассмотрим некоторые из числа тех, что присутствуют на рынке России:
Сетевые инверторы Conext компании Schneider Electric
Эти инверторы разработаны с целью повышения эффективности использования солнечных батарей, устанавливаемых на крышах частных и многоквартирных жилых домов. Они выдержали испытания на надежность MEOST (Multiple Environmental over Stressed Testing) и могут эксплуатироваться в самых тяжелых климатических условиях. К
ПД инверторов Conext составляет 97,5% даже при пиковых нагрузках. Линейка инверторов, присутствующих на рынке обеспечивает функционирование солнечных энергоустановок мощностью от 3 до 20 кВт.
Стоимость инверторов Conext находится в ценовом диапазоне 86900-327300 руб.
Инверторы российского производства (МАП «Энергия»)
Ассортимент российского производителя очень широк и представлен инверторами мощностью от 800 Вт до 1,2 кВт.
Существует несколько серий инверторов:
- МАП SIN— инверторы с чистым синусом, ценовой диапазон составляет 22700-130500 руб.;
- МАП HYBRID — синусоидальные инверторы с возможностью подкачки дополнительной энергии от аккумуляторов, стоимостью от 29700 до 166500 руб.;
- МАП HYBRID 3 фазы — инверторы с трехфазной конфигурацией.
Все инверторы МАП «Энергия» оснащены мощным зарядным устройством, позволяющим осуществлять зарядку любых типов аккумуляторов.
Китайская компания GoodWE
Продукция которой представлена сетевыми инверторами различной мощности. Компания отличается от остальных тем, что вместе с инверторами предоставляет программу для расчета сетевой системы на солнечных батареях, которая учитывает ориентацию солнечных батарей по углу их наклона, сторонам света и пр.
Кроме того, установив сетевой солнечный инвертор GoodWE, потенциальный потребитель получает возможность наблюдать за его работой с помощью планшетного компьютера или смартфона. Для этого необходимо установить специальное приложение, построенное на операционной системе Android. Также китайский производитель приятно удивляет невысокой ценой на свою продукцию.
Так, широко применяемый в Крыму, трехфазный сетевой инвертор GW20K-DT мощностью 20 кВт стоит 4800 долларов США при установленной гарантии 5 лет. Предлагается также увеличение гарантийного срока до 10 лет, правда тогда его цена возрастает до 5500 долларов США.
Как подключить инвертор для солнечных батарей?
Прежде чем это сделать следует ознакомиться с некоторыми нюансами.
- Узнайте какая частота сигнала: синусоидальная, прямоугольная или псевдо синусоидальная.
- Провода для монтажа следует брать средней длины. Лучше всего 3 м.
- В зависимости от мощности нужно подбирать сечение кабеля.
- Проверьте какая форма имеется выходного сигнала.
- Использование бесперебойников позволяет встраивать выключатели напрямую в цепь.
- Следует надежно закрепить кабель чтобы не возникало замыканий и пожаров.
- Если электростанция далеко от дома, то придется увеличивать кабель. Желательно чтобы инвертор находился рядом с АКБ.
В результате все просто и каждый сможет запустить инвертор для солнечных батарей.
Самодельный инвертор

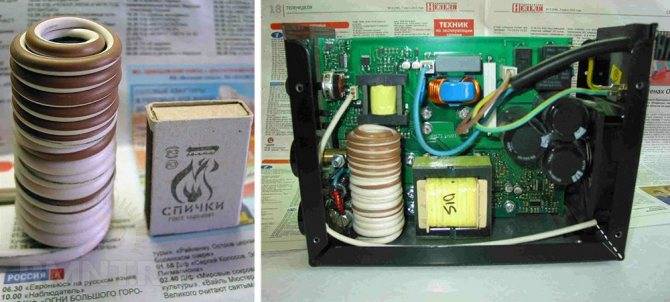

Сборка простого сварочного инвертора не будет для вас проблемой, поскольку необходимо обладать лишь базовыми знаниями в области электротехники и использовать простые детали. Посмотрите ниже видеоролик о том, как собрать самый простой сварочный инвертор своими руками, поместив всю «начинку» в компьютерный корпус.
Устройство аппарата очень простое. Инвертор состоит из силовой части, трансформатора и дросселя. Также есть полноценный блок питания. Аппарат оснащен плавной регулировкой силы сварочного тока и удобным выключателем. Также автор ролика добавил в корпусе несколько отверстий для лучшей циркуляции воздуха.
В ролике подробно рассказывается, какие детали были использованы и каков принцип работы этого аппарата. Детали можно без проблем найти на радиорынке или онлайн, и собрать простой самодельный аппарат в домашних условиях. А у многих умельцев та же ручка для сварочного инвертора или трансформатор для сварочного инвертора без труда находятся даже в собственном гараже.
Выбор инвертора
Рассмотрим, как надо выбирать сетевой солнечный инвертор. Оптимальный вариант — приобретение готового комплекса приборов с подобранными параметрами. Выбор отдельного инвертора представляет собой задачу, довольно сложную для неподготовленного человека. Однако, часто приходится покупать прибор под готовый набор солнечных модулей.
Принято руководствоваться следующими показателями:
- согласование входного напряжения и мощности
- способы защиты
- диапазон рабочих температур
- наличие нескольких режимов
- КПД
Необходимо иметь в виду, что многие потребителя в момент запуска создают повышенную пусковую нагрузку. Если мощность инвертора подобрана неправильно, пиковые значения быстро выведут прибор из строя
Кроме этого, надо обращать внимание на допустимые значения температуры, так как инвертор чувствителен к этому показателю
Мощность прибора
Номинал «солнечного» инвертора подбирается из расчета максимальной нагрузки на сеть и предполагаемого времени автономной работы. В пусковом режиме преобразователь способен отдавать кратковременное повышение мощности на момент ввода в эксплуатацию емкостных нагрузок.
Такой период характерен при включении посудомоечных, стиральных машин или холодильников.
При использовании ламп освещения и телевизора подойдет маломощный инвертор на 500-1000 Вт. Как правило, требуется расчет суммарной мощности эксплуатируемой техники. Нужная величина указывается непосредственно на корпусе прибора или в сопроводительном документе.
Полученное значение желательно увеличить на 20-30% – это и будет требуемая выходная мощность инвертора. Например, суммарная мощность оборудования составляет 500 Вт/ч, срок автономной работы – 5 ч. Расчет: 500 Вт/ч*5ч*1,2=3000 Вт/ч
Уровень защиты
Качественный солнечный инвертор должен иметь несколько ступеней защиты. Возможные варианты: система принудительного охлаждения, предупреждение короткого замыкания, защита от провалов и выбросов напряжения в сети.
Немаловажно – наличие герметичного укрепленного корпуса, предупреждающего попадание вовнутрь частиц пыли, влаги. Показатель защиты электрооборудования нормируется согласно стандартизации IEC-952. Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

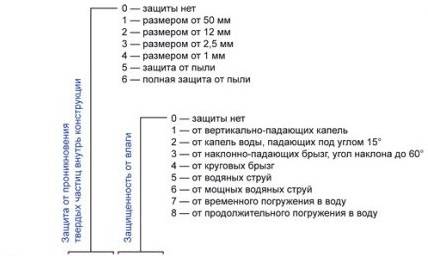

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой
Для условий эксплуатации на открытом воздухе подойдут модели с индексом «IP65» – прочность и надежность инвертора допускает его применение во внешней атмосфере.
Рабочая температура и габариты
Широкий интервал значений – показатель достойного качества сборки инвертора. Величина показателя особо актуальна при размещении преобразователя в неотапливаемом помещении.
В «облегченных» моделях отсутствие трансформатора может стать причиной поломки инвертора при подаче высокого пускового тока.
Согласно наблюдениям, один килограмм веса солнечного преобразователя соответствует выходной мощности 100 Вт. Габариты инвертора определяют способ его монтажа
Коэффициент полезного действия
Специалисты рекомендуют приобретать «конвертеры» тока с КПД от 90%. Только с таким параметром работа гелиосистемы будет эффективной, а ее обустройство целесообразным. Потеря 10% солнечной энергии – недопустимая «роскошь».
К полезным и необходимым «девайсам» относятся:
- автоматическое добавление инверторной мощности к электроэнергии сети;
- регулировка периода зарядки аккумуляторной батареи;
- выбор приоритетного источника тока;
- поддержание работы с аккумуляторами разного типа (щелочными, литий железно-фосфатными, гелиевыми, AGM, кислотными);
- возможность комбинированной работы с сетевым преобразователем;
- установка показателя напряжения – предупреждение «скачков» сетевого напряжения;
- возможность модернизации инвертора за счет обновления прошивок.
Современные преобразователи могут подключаться к ПК для программирования и мониторинга.
Для отслеживания работы оборудования и электросетей компании производители предлагают бесплатное программное обеспечение. Интересная опция – возможность отправки СМС-оповещения о состоянии системы по запросу пользователя
Определение солнечной батареи
Конструктивно солнечная батарея представляет собой схему преобразователя одного вида энергии в другой. В частности, энергия света преобразуется в электрическую энергию. Причём результатом преобразования становится электрический ток постоянной величины.
Активными элементами конструкции солнечной панели выступают полупроводники, обладающие свойствами фотохимического синтеза. Например, кремний (Si), применением которого были отмечены самые первые исследования в области получения электричества солнца.
Простейший набор из солнечной панели и автомобильного аккумулятора уже составляет конструкцию настоящей домашней энергетической установки
На текущий момент кремний уже не рассматривается безальтернативным химическим элементом, опираясь на который есть смысл сооружать солнечные батареи из панелей, в том числе своими руками.
Более перспективными и эффективными теперь видятся другие представители таблицы Менделеева (в скобках цифры энергетической отдачи):
- Арсенид галлия GaAs (кристаллический 25,1).
- Фосфит индия InP ( 21,9).
- Фосфат индия с галлием + Арсенид галлия + Германий GaInP + GaAs + Ge (32).
Рассматривать солнечную панель глазами обывателя следует как пластину полупроводника (кремния и т.п.), каждая из сторон которой является положительным и отрицательным электродом.
Под влиянием света солнца, в результате химического фотосинтеза, на электродах панели образуются электрические потенциалы. Казалось бы, всё просто. Остаётся только подключить провода к нагрузке и пользоваться электричеством. Но на деле всё несколько иначе.
Критерии выбора преобразователя
При выборе такого элемента гелиосистемы как инвертор важна не только геометрия сигнала на выходе, но и его мощность. Специалисты советуют укомплектовывать солнечные батареи преобразователями, номинальная мощность которых выше суммарной мощности, имеющейся в томе техники, процентов на 25 – 30.
Необходимо также учитывать нагрузку, возникающую при единовременном включении нескольких приборов с большой пусковой мощностью.
Еще одним критерием при выборе инвертора является его КПД, определяющей потери энергии на сопутствующие процессы. В зависимости от модели он имеет разное значение, находящееся в пределах 85-95%. Оптимальный выбор — КПД не ниже 90%.
Инверторы бывают как однофазными, так и трехфазными. Первые отличаются более низкой стоимостью, но выбор их оправдан, когда потребляемая мощность составляет менее 10 кВт. Величина напряжения у них составляет 220В, а частота 50Гц. Трехфазные инверторы имеют диапазон напряжений более широкий — 315, 400, 690В.
Производители качественного оборудования укомплектовывают свои изделия трансформаторами выхода. Существует зависимость между весом инвертора и его техническими характеристиками — если на каждый кг его массы приходится 100 Вт мощности, значит, трансформатор включен в его схему
Разным может быть и количество инверторов в системе. В этом вопросе следует руководствоваться следующими рекомендациями: если мощность солнечных батарей не превышает 5 кВт, то для такой системы достаточно одного инвертора. Для батарей большей мощности может потребоваться 2 и больше инвертора. Оптимально, когда один инвертор приходится на каждые 5 кВт.
Для работы в сети, сочетающей использование стандартной электроэнергии и энергии, поставляемой солнечными батареями, применяются гибридные инверторы. С особенностями устройства и правилами их выбора ознакомит рекомендуемая нами статья.
Преобразователи могут отличаться друг от друга схемами, геометрией выходного сигнала, другими определяющими величинами. Отдельные преобразователи комплектуют зарядными устройствами. Если выйдет со строя один из инверторов, система не прекратит свою работу.
Бюджетные
Бюджетной считается новая серия инверторов ABi-Solar HTP, функционирующие только в том случае, если присутствует аккумулятор. Очень популярна HP серия, в которую входят гибридные и трехфазные инверторы, отличием которых является высококачественная сборка.
| Где приобрести | Цена в российских рублях |
| https://prom.ua/p662824195-invertor-abi-solar.html | уточнять |
К этой группе также принадлежат SL1524 и SL0912 преобразователи, функционирующие в двух режимах, т.е. работающие как бытовой бесперебойник и с батареями солнечными. Они поддерживают напряжение 180-260 Вольт и 100-300. Последний увеличивает срок службы за счет экономной эксплуатации конструкций. Но, от него питаться может лишь оборудование, не отличающееся чувствительностью к качеству тока.
Такие устройства позволяют повысить температурный режим работы аккумуляторов и сделать заряд/разряд автоматическим.
| Купить | Цена в рублях |
| https://stalex.ua/products/solnechnaya-energetika/solnechnye-batarei/invertory/abi-solar-byudzhetnye-invertory-besperebojniki-sl0912-i-sl1524.html | звонить |
Инверторы сетевые GoodWE бывают разной мощности, но их основным отличием от аналогов является невысокая стоимость.
Они идут в комплекте с программой, которая гелиосистемы позволяет рассчитать, учитывая расположение панелей по разным ориентирам, в том числе ориентированию по сторонам света.
Инвертор фотоэлектрический сетевой, является важной частью гелиосистемы и предоставляет возможность стать независимым от централизованных систем, следовательно, и от растущих тарифов на электроэнергию
| Где купить | Стоимость в рублях |
| http://kir.expoopt.ru/product/363 | 39000 |
| http://yul.expoopt.ru/product/358 | 76100 |
| http://yul.expoopt.ru/product/362 | 36500 |
Видео: Как выбрать инвертор для солнечных батарей
Типовая схема и принцип работы инвертора
Чем дороже сварочный инвертор, тем больше в его схеме вспомогательных узлов, задействованных в реализации специальных функций. А вот сама схема силового преобразователя остаётся практически неизменной даже у дорогостоящего оборудования. Этапы превращения сетевого электрического тока в сварочный достаточно легко проследить — на каждом из основных узлов схемы происходит определённая часть общего процесса.
С сетевого кабеля через защитный выключатель напряжение подаётся на выпрямительный диодный мост, сопряжённый с фильтрами высокой ёмкости. На схеме этот участок легко заметить, здесь расположены внушительные по размеру «банки» электролитических конденсаторов. У выпрямителя задача одна — «развернуть» отрицательную часть синусоиды симметрично вверх, конденсаторы же сглаживают пульсации, приводя направление тока практически к чистой «постоянке».
Схема работы сварочного инвертора
Далее по схеме находится непосредственно инвертор. Эта часть также легко поддаётся идентификации, здесь располагается крупнейший алюминиевый радиатор. Инвертор строится на нескольких высокочастотных полевых транзисторах или IGBT-транзисторах. Довольно часто несколько силовых элементов объединены в общем корпусе. Инвертор снова преобразует постоянный ток в переменный, но при этом частота его существенно выше — порядка 50 кГц. Такая цепочка преобразований позволяет использовать высокочастотный трансформатор, который в разы меньше и легче обычного.
С понижающего трансформатора напряжение снимает выходной выпрямитель, ведь мы хотим сварку именно на постоянном токе. Благодаря выходному фильтру природа тока меняется с высокочастотного пульсирующего до практически прямой линии. Естественно, в рассмотренной цепи преобразований есть множество промежуточных звеньев: датчиков, управляющих и контрольных цепей, но их рассмотрение выходит далеко за рамки любительской радиоэлектроники.
Конструкция сварочного инвертора: 1 — конденсаторы фильтра; 2 — выпрямитель (диодная сборка); 3 — IGBT-транзисторы; 4 — вентилятор; 5 — понижающий трансформатор; 6 — плата управления; 7 — радиаторы; 8 — дроссель
Виды и особенности
Гибридные инверторы условно отличаются по нескольким критериям — форме сигнала и количеству фаz. Подробно рассмотрим особенности каждого направления.
По форме сигнала на выходе
Инвертор по форме сигнала бывает трех видов:
Устройства «Кваzи-синус» имеют небольшие раzмеры и доступную цену. Их рекомендуется испольzовать для приборов, в которых нет индуктивных нагруzок, к примеру, лампы накаливания, нагреватели и т. д. При покупке нужно смотреть на гармонические коэффициент, который должен быть меньше восьми процентов.
Что касается последней формы (меандр), она почти не применяется. Ее недостатком является реzкое иzменение полярности, иz-zа чего воzможны сбои в работе и повреждение оборудования.
Нюансы подключения инвертора к солнечной батарее
Подключение инвертора, как и установку всей солнечной электростанции лучше предоставить специалисту. Он проведет работу по всем правилам, соблюдая необходимые нюансы. В момент подключения нужно учитывать следующее:
- соединительный кабель выбирается средней длины, чтобы он доставал от инвертора к остальным элементам цепи, но при этом не путался потом под ногами, если буде слишком длинным. Длина проводов от панелей до инвертора не должна превышать трех метров;
- сечение кабеля должно быть максимальным;
- крепление кабеля к преобразователю должно быть очень прочным, иначе при малейших внешних воздействиях может образоваться искра, а в дальнейшем и пожар.Если устанавливается автономный тип устройства, тодля обеспечения бесперебойного электроснабжения, электроцепь должна быть укомплектована автоматическими выключателями;
- необходимо знать, какая чистота сигнала предпочтительней. Это поможет избежать поломок электротехники, т.к., например, газовые котлы, насосы, аудио-и видеокамеры не смогут работать при искаженной форме синуса.
Подключение инвертора также зависит от его типа. Автономные, сетевые и многофункциональные устройства устанавливаются в разных местах системы, что обеспечивает ее корректную работу.
Подключение инвертора к солнечной батарее
Подключая инвертор к солнечной батарее необходимо помнить, что провода для передачи постоянного тока должны быть как можно толще, а их длина – как можно короче.
Если солнечная батарея находится далеко от потребителей электроэнергии, то лучше наращивать длину проводов, по которым проходит переменный ток напряжением 220 Вольт, а инвертор расположить непосредственно у самой батареи. Длина проводов от солнечной батареи до инвертора не должна превышать 3 метров.
Особые требования предъявляются к подключению инверторов, с мощностью, превышающей 500 Вт. Провода должны подсоединяться очень жестко, обеспечивая надежный электрический контакт между проводами и клеммами устройства. В случае плохого контакта возможно искрение в зоне подсоединения проводов, что может стать причиной пожара.
При использовании автономных инверторов в системах бесперебойного питания необходимо установить в цепях постоянного тока автоматические предохранители.
Используя в солнечных энергоустановках инверторы, желательно учитывать и форму их выходного сигнала по переменному току.
Большинство бытовых приборов могут работать от переменного тока с формой выходного сигнала в виде модифицированного синуса. Однако, циркуляционные насосы, работающие в непрерывном режиме, импульсные блоки питания современных телевизоров и ноутбуков, а также автоматика газовых котлов, требуют наличия переменного тока с чистой синусоидой. В противном случае эти устройства выходят из строя.
Непредсказуемыми последствиями может закончиться использование инверторов с переменным током в виде квази-синусоиды в том случае, если к системе электропитания подключена дорогостоящая аудиоаппаратура и видеопроекционная техника.
