Гидравлический расчет системы отопления частного дома: пример, расчет объема теплоносителя

Нюансы

При гидравлическом расчете с помощью компьютера excel – не единственная, хоть и наиболее простая. Для данного вида подсчетов разработаны специализированные программы, с которыми работать значительно проще.

В роли расчетного трубопровода обычно выступает участок, имеющий неизменный расход носителя тепла и постоянный диаметр. Так будет проще получить правильные данные. Он определяется по тепловому балансу помещения.

Нумерация участков должна происходить от теплового источника. Чтобы обозначить узловые точки на трубопроводе, который осуществляет подачу, в местах ответвлений применяют буквы алфавита. На магистралях сборного типа в соответствующих узлах их обозначают штрихами (пример хорошо это иллюстрирует).

Узловые точки на ответвлениях приборных веток обозначаются арабскими цифрами. Каждая соответствует номеру этажа, если применяется система горизонтального типа, или номеру ветки-стояка с приборами, если речь идет о вертикальной системе. В номер всегда входят две цифры – начало и конец участка. Длина трубопроводных участков определяется по плану, который вычерчивается в масштабе. Точность составляет 0,1 м.

Расчет однотрубной системы отопления рекомендуется проводить при одинаковых (постоянных) или различных (переменных) перепадах температуры воды в стояках методом характеристик сопротивления. При этом следует применять верхнюю разводку, при которой обеспечивается движение воды к отопительному прибору «сверху-вниз».

Особенности расчета системы отопления

Гидравлический расчет системы отопления является одним из наиболее трудоемких и сложных этапов в процессе проектирования систем отопления водяного типа. Перед проведением проектирования необходимо выполнить расчетно-графические работы: (См. также: Как рассчитать радиаторы отопления)

• определить тепловой баланс помещений, которые отапливаются;

выбрать тип теплообменных поверхностей или отопительных приборов, затем разместить их на планах зданий помещения, которое отапливается;

принять решения по поводу конфигурации и установки системы водяного отопления: трассировки приборных веток и магистральных трубопроводов, размещения теплового источника.

 определить тип трубопроводов, которые используются, регулирующей и запорной арматуры (кранов, расхода, вентилей, клапанов и регуляторов давления, терморегуляторов);

(См. также: Как рассчитать количество батарей отопления)

составить аксонометрическую схему для данной системы отопления, в которой нужно указать номер, длину расчетных участков и тепловые нагрузки;

определить главное циркуляционное кольцо, которое состоит из последовательных участков трубопроводов, с учетом максимального расхода теплоносителя для двухтрубной системы (от источника теплоты к самому отдаленному отопительному прибору) или для однотрубной системы (от приборной ветки-стояка назад к источнику тепловой энергии).

Рисунок 5: Программа для проведения гидравлического расчета

Двухтрубная система отопления

Расчетный участок трубопровода – это участок фиксированного диаметра со стабильным расходом теплоносителя, который определяется тепловым балансом отапливаемого помещения. Расчет двухтрубной системы отопления включает в себя нумерацию расчетных участков, которую стоит начать с источника теплоты (теплового генератора или ИТП). Как правило, на подающей магистрали узловые точки в ответвленных местах выделяют заглавными буквами. Соответственные узлы указывают со штрихом на сборных магистральных трубопроводах.

Рисунок 6: Двухтрубная система отопления

Что касаемо узловых точек на стояках (в местах, где ответвляются распределительные приборные ветки), то их обозначают простыми арабскими цифрами, соответствующими номеру этажа (для горизонтальных систем) или отвечают номеру приборной ветки-стояка (для вертикальных систем). Данные номера выделяют штрихом в местах сбора потоков теплоносителя. Каждый расчетный участок нумеруется двумя буквами или цифрами, которые должны соответствовать началу участка и его концу.

Вертикальная система отопления

При вертикальных системах отопления нумерацию стояков (приборных веток) следует выполнять цифрами арабского алфавита в направлении по часовой стрелке, начиная от квартиры, которая на плане этажа расположена в верхней левой части по периметру здания. С помощью планов, вычерченных в масштабе, определяют длину участков трубопроводов с точностью до 0,1 м.

Рисунок 7: Двухтрубная вертикальная схема отопления

Расчет системы отопления частного дома не обходится без расчета тепловой нагрузки участка, поэтому необходимо определить тепловой поток, который на подающих трубах передает или уже передал теплоноситель. Тепловую нагрузку нужных участков системы трубопроводов (распределительных и сборных) рассчитывают с округлением до 10 Вт, и определяют только после распределения тепловой нагрузки среди всех приборов и приборных веток, которые отапливаются. Принято указывать тепловую нагрузку участка – Q_i-j (Вт) над выносной линией, а его длину – l_i-j (м) под выносной линией.

Однотрубная система отопления

Расчет однотрубных систем немного отличается от расчета двухтрубных небольшим количеством особенностей при определении необходимой поверхности нагревательных приборов, а также при установлении размера и диаметра замыкающих участков и подводок данных нагревательных приборов. Порядок расчета данной системы отопления совпадает свыше приведенным примером расчета двухтрубной системы.

Расчет однотрубной системы отопления начинается с того, что следует рассчитать диаметры стояков и магистралей по давлению. Также можно произвести расчет по обратной схеме: изначально найти диаметры по кольцу прибора, потом определить диаметры замыкающих участков. При данном расчете коэффициент затекания определяется по графику, который составляется за результатами проведенных исследований.

Рисунок 8: Однотрубная система отопления

Важно! При расчетах нельзя использовать заранее принятое количество воды, которая затекает в нагревательные приборы, поскольку этот показатель не является фиксированным и постоянным, а меняется под влиянием различного рода факторов

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

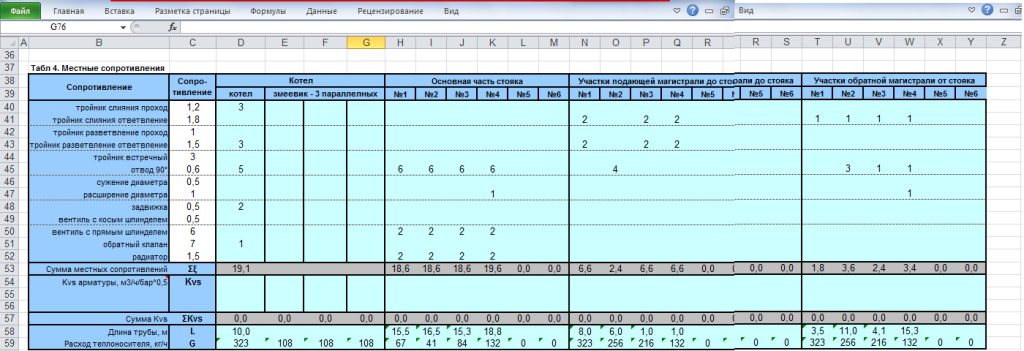

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Расчет тепловых потерь

Первый этап расчета заключается в расчете тепловых потерь комнаты. Потолок, пол, количество окон, материал из которых изготовлены стены, наличие межкомнатной или входной двери — все это источники теплопотерь.

Рассмотрим на примере угловой комнаты объемом 24,3 куб. м.:

• площадь комнаты — 18 кв. м. (6 м х 3 м)
• 1 этаж
• потолок высотой 2,75 м,
• наружные стены — 2 шт. из бруса (толщина18 см), обшитые изнутри гипроком и оклеенные обоями,
• окно — 2 шт., 1,6 м х 1,1 м каждое
• пол — деревянный утепленный, снизу — подпол.

Расчеты площадей поверхностей:

• наружных стен за минусом окон: S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 кв. м.
• окон: S2 = 2×1,1×1,6=3,52 кв. м.
• пола: S3 = 6×3=18 кв. м.
• потолка: S4 = 6×3= 18 кв. м.

Теперь, имея все расчеты теплоотдающих площадей, оценим теплопотери каждой:

• Q1 = S1 х 62 = 20,78×62 = 1289 Вт
• Q2= S2 x 135 = 3×135 = 405 Вт
• Q3=S3 x 35 = 18×35 = 630 Вт
• Q4 = S4 x 27 = 18×27 = 486 Вт
• Q5=Q+ Q2+Q3+Q4=2810 Bт

Общие сведения по результатам расчетов

• Общий тепловой поток
  – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
• Тепловой поток по направлению вверх
  – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
• Тепловой поток по направлению вниз
  – Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
• Суммарный удельный тепловой поток
  – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
• Суммарный тепловой поток на погонный метр
  – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
• Средняя температура теплоносителя
  – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
• Максимальная температура пола
  – Максимальная температура поверхности пола по оси нагревательного элемента.
• Минимальная температура пола
  – Минимальная температура поверхности пола по оси между трубами ТП.
• Средняя температура пола
  – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
• Длина трубы
  – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
• Тепловая нагрузка на трубу
  – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
• Расход теплоносителя
  – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
• Скорость движения теплоносителя
  – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Линейные потери давления
  – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Общий объем теплоносителя
  – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов  и вычисления сопротивлений в сложных цепях.

Особенности программ:

• HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
• DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
• «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Пример гидравлического расчета системы отопления

Для начала гидравлического расчета однотрубной системы отопления образовываются два кольца отопительной системы, которое больше — называется первым. Разбивают все кольца на участки, нумеровать нужно от начала общего трубопровода. Для того чтобы не нарушалась циркуляция, необходимо делать вычисления для подачи и обратки параллельно. Сначала рассчитаем расход теплоносителя, для этого необходимы следующие данные:

• Нагрузка определенного участка отопительной системы;
• При какой температуре подается теплоноситель;
• При какой температуре движется обратно теплоноситель;
• Теплоемкость воды постоянная величина и равна 4,2 кДж/кг*градусов Цельсия.

Если предположить, что нагрузка на определенный участок равна 1000 Ватт, тогда можно при помощи специальных таблиц выбрать нужный диаметр труб для обогрева помещения

Обязательно обратите внимание: диаметр начинающей трубы самый большой, а чем дальше он уходит, тем меньше он становится. Двигаться теплоноситель должен со скоростью от 0,2 до 1,5 м/сек

Если движение будет меньше, тогда система завоздушится, если больше будет шуметь трубопровод

Оптимальной считается скорость 0,5-0,7 м/сек

Если движение будет меньше, тогда система завоздушится, если больше будет шуметь трубопровод. Оптимальной считается скорость 0,5-0,7 м/сек.

В любой системе отопления есть потери напора, это происходит при трении в трубе, радиаторе и арматуре. Для расчета этой величины, необходимо следующие показатели просуммировать:

• Скорость теплоносителя;
• Плотность воды;
• Длину трубы на определенном участке системы;
• Потерю напора в трубе;
• Суммарная величина сопротивления теплоносителя.

Для того чтобы получить общую сумму сопротивления необходимо сложить показатели сопротивления на всех участках трубопровода.

Подбор устройства согласно расчету

Перед тем как приступить к расчету мембранника, нужно знать, что чем больше объем отопительной системы и выше максимальный температурный показатель теплоносителя, тем большего объема должен быть сам бак.

Существует несколько способов, по которым проводят расчет: обращение к специалистам в бюро по проектированию, проведение расчетов самостоятельно по специальной формуле или расчет при помощи онлайн калькулятора.

Расчетная формула выглядит так: V = (VL x E) / D, где:

• VL – объем всех магистральных деталей, включая котел и остальные нагревательные приборы;
• Е – коэффициент расширения теплоносителя (в процентах);
• D – показатель эффективности мембранника.

Определение объема

Самый простой способ определения среднего объема отопительной системы – по мощности обогревательного котла из расчета 15 л/кВт. То есть, при мощности котла 44 кВт объем всех магистралей системы будет равен 660 л (15х44).

Коэффициент расширения для водяной системы приблизительно равен 4% (при температуре теплоносителя 95 °C).

Если в трубы залит антифриз, то прибегают к такому расчету:

Показатель эффективности (D) основан на начальном и наибольшем давлении в системе, а также стартовом давлении воздуха в камере. Предохранительный клапан всегда настраивается на максимальное давление. Чтобы найти значение показателя эффективности, нужно провести следующий расчет: D = (PV — PS)/(PV+1), где:

• PV – максимальная отметка давления в системе, для индивидуального отопления показатель равен 2,5 бар;
• PS – давление зарядки мембранника обычно составляет 0,5 бар.

Теперь осталось собрать все показатели в формулу и получить окончательный расчет:

Полученное число можно округлить и остановить свой выбор на модели расширительного бака начиная от 46 литров. Если в качестве теплоносителя будет использована вода, то объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20%. Стоит отметить, что объем прибора может быть несколько больше расчетного числа, но ни в коем случае, не меньше.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

ЯчейкаВеличинаЗначение, обозначение, единица выражения

D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений — Σ(ξ)

Пояснения:

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

ЯчейкаАлгоритмФормулаРезультатЗначение результата

D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды — n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

Пояснения:

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты:
  • синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Определение мощности котла

Для поддержки разницы температур между окружающей средой и температурой внутри дома необходима автономная система отопления, которая поддерживает нужную температуру в каждой комнате частного дома.

Базисом системы отопления является котел: жидко или твердотопливный, электрический или газовый — на данном этапе это неважно. Котел — это центральный узел системы отопления, который генерирует тепло

Основной характеристикой котла есть его мощность, а именно скорость преобразования количество теплоты за единицу времени.

Произведя расчеты тепловой нагрузки на отопление получим требуемую номинальную мощность котла. Для обычной многокомнатной квартиры мощность котла вычисляется через площадь и удельную мощность:

Р_котла=(S_{помещения}*Р_{удельная})/10

где S_{помещения} — общая площадь отапливаемого помещения, Р_{уделльная} — удельная мощность относительно климатических условий. Но эта формула не учитывает тепловые потери, которых достаточно в частном доме. Существует иное соотношение, которое учитывает этот параметр:

Р_котла=(Q_потерь*S)/100

где Р_котла — мощность котла (Вт), Q_потерь — потери тепла, S — отапливаемая площадь (м2).

В большинстве систем отопления частных домов рекомендуется обязательно использовать расширительный резервуар, в котором будет храниться запас теплоносителя. Каждый частный дом нуждается в горячем водоснабжении

Дабы предусмотреть запас мощности котла с учётом подогрева воды для кухни и ванной комнаты нужно в последнюю формулу добавить коэффициент запаса К:

Р_котла=(Q_потерь*S*К)/100

где К — будет равен 1.25, то есть расчётная мощность котла будет увеличена на 25%. Таким образом, мощность котла предоставляет возможность поддерживать нормативную температуру воздуха в комнатах здания, а также иметь начальный и дополнительный объём горячей воды в доме.

Расширительный бак и группа безопасности

Емкость необходима для компенсации избыточного давления, возникающего при расширении нагретой жидкости. Она бывает:

1. Открытой. Устройство предназначено для систем с естественной циркуляцией. Располагать его следует в самой высокой точке конструкции. Форма изделия овальная или прямоугольная, а изготавливается оно из пластика, чистового металла. Кроме регулировки давления в системе, бак такого типа дает возможность восполнить количество теплоносителя при его утечке.
2. Закрытой. Емкость используется в открытых и закрытых отопительных системах вне зависимости от типа циркуляции теплоносителя. Она увеличивает срок эксплуатации контура, так как риск появления коррозии внутри труб или радиаторов минимален. Так как бак является полностью герметичным, то для сброса воздуха примеряются автоматические или ручные клапаны.
3. Мембранной. Полностью автоматизированное современное устройство. Для его установки не требуется дополнительное помещение или поиски наивысшей точки. Изделие помещается в корпус котла.

Группа безопасности — набор устройств, которые служат для устранения избыточного давления в отопительной системе. Оно, в свою очередь, приводит к разрывам труб, поломке запорной арматуры и других элементов конструкции. В состав группы безопасности входит манометр, автоматический отводчик воздуха и предохранительный клапан.

При выборе нужно обращать внимание на то, что клапан и манометр рассчитаны на определенное рабочее давление, которое не должно быть превышено

Расчёт параметров теплоносителя

Количество теплоносителя в 1 м трубы в зависимости от диаметра

Расчет теплоносителя сводится к определению следующих показателей:

• скорость движения водных масс по трубопроводу с заданными параметрам;
• их средняя температура;
• расход носителя, связанный с требованиями к производительности отопительного оборудования.

Известные формулы расчета параметров теплоносителя (с учетом гидравлики) достаточно сложны и неудобны в практическом применении. В онлайн калькуляторах используется упрощенный подход, позволяющий получить результат с допустимой для этого способа погрешностью

Тем не менее перед началом монтажа важно побеспокоиться о том, чтобы приобрести насос с показателями не ниже расчетных. Лишь в этом случае появляется уверенность в том, что требования к системе по этому критерию выполнены в полной мере и что она способна обогреть помещение до комфортных температур
