Что и как делать, порядок работ
Теперь рассмотрим, как правильно подготовить все к работе. Первое, что нужно сделать, — определить место, где будут проводиться работы, вычислить примерную глубину работ, после чего подготовить соответствующий инструмент.
Для создания абиссинской скважины придется углубиться на 15-20 м, а это возможно только при отсутствии твердых пород и камней. Можно провести разведывательные работы и пробурить специальной насадкой место рядом с будущей скважиной, чтобы убедится в возможности проведения работ.
После этапа выбора места, подготовки оборудования, производится монтаж МБУ. Делается раствор для промывки, готовится обсадная труба. Проводится бурение, по мере которого вводится обсадная колонна. Технология позволяет выполнять это без прекращения работ на извлечение отработанной почвы.
Как только водяной слой был обнаружен, работы останавливаются и можно заниматься монтажом скважины и разборкой установки.
Почва требует особого внимания
Начинать работу специалисты советуют с утра, потому что грунт попадается разный, и в зависимости от структуры требует применения различных технологий. Скажем, для песчаной почвы необходимо сразу же закачать большое количество воды, поскольку она быстро поглощается грунтом. Остановить этот процесс можно загрузив в приямок вместе с жидкостью такое количество глины, чтобы раствор по консистенции напоминал кефир. Поступая в скважину, промывочная жидкость забивает ее стенки, образуя сосуд. Если в процессе работы обнаружится, что песчаный грунт переходит, например, в суглинок, густоту раствора нужно сразу же изменить.
Бурить скважину следует до тех пор, пока не появится вода. При нехватке одной штанги, добавляют вторую, наращивая буровую колонну. Как только она достигнет водоносного горизонта, промывочная жидкость перестанет подниматься кверху. После этого вода в приямке сразу же опустится вниз.
Перед началом работы нужно тщательно проверить исправность насоса, мотопомпы, лебедки и других инструментов, потому что в процессе пробивки легкого песчаного грунта остановка может привести к обвалу. В таких случаях бурение скважины придется начинать с нуля.
О методе
Этот способ подходит для разного типа грунта:
- Песчаного;
- Супесчаного;
- Суглинистого;
- Глинистого.
Для каменистого грунта этот метод не пригоден, так как его принцип заключается в размягчении породы водой, нагнетаемой в зону бурения с помощью помпы, что значительно облегчает процесс. Отработанная вода поступает в приямок рядом с установкой, а оттуда по шлангам возвращается в скважину. Таким образом, водоворот имеет замкнутую систему и много жидкости не потребуется.
Гидробурение скважин осуществляется малогабаритной буровой установкой (МБУ), которая представляет собой разборную мобильную конструкцию компактных размеров и небольшого веса. Она состоит из станины, которая оснащена:
- Реверсивным двигателем с редуктором (2,2 кВт), создающим крутящий момент и передающим его буровому инструменту.
- Буровыми штангами и бурами.
- Ручной лебедки, поднимающей и опускающей оснастку при наращивании рабочей колонны штангами.
- Мотопомпой (не входит в комплектацию).
- Вертлюгом – одним из элементов контура, имеющим скользящий тип крепления.
- Шлангами для подачи воды.
- Лепестковым или разведочным буром в форме конуса, служащим для проходки уплотненных грунтов и центрирования оснастки.
- Блоком управления с частотным преобразователем.
Наличие штанг и буров разного диаметра позволяет бурить скважины разной глубины и диаметра. Максимальная глубина, которую можно пройти с помощью МБУ, составляет 50 метров.
Технология гидробурения скважин на воду состоит из нескольких этапов. На участке монтируют каркас, на него крепят двигатель, вертлюг и лебедку. Затем собирают первое колено штанги с головкой в нижнем торце, подтягивают его лебедкой к вертлюгу и закрепляют в этом узле. Элементы бурильной штанги крепятся на конический или трапецеидальный замок. Бурильный наконечник – лепестки или долото.
Теперь нужно подготовить бурильную жидкость. Рядом с установкой делают приямок для воды или бурильной жидкости в виде густой взвеси, для чего в воду добавляют глину. Такой раствор плохо впитывается грунтом.
Сюда же опускается заборный шланг мотопомпы, а напорный шланг соединяется с вертлюгом. Таким образом, обеспечивается постоянное поступление в шахту воды, которая охлаждает бурильную головку, шлифует стенки скважины и размягчает породу в зоне бурения. Иногда в раствор добавляется абразив (например, кварцевый песок) для большей эффективности.
Крутящий момент буровой штанге передается двигателем, ниже которого расположен вертлюг. На него подается буровая жидкость и заливается в штангу. Разрыхленная порода вымывается на поверхность. Отработанная вода используется многократно, поскольку опять стекает в приямок. Техническая жидкость также предотвратит водяной выброс из напорного горизонта, так как в скважине создастся обратное давление.
По мере прохождения скважины, выставляются дополнительные штанги до тех пор, пока не вскроется водоносный горизонт. После окончания бурения в скважину вставляют фильтр с обсадными трубами, которые соединяются резьбой и наращиваются до вхождения фильтра в водоносный пласт. Затем опускают трос с погружным насосом со шлангом и электроприводом. Вода прокачивается до прозрачности. Посредством адаптера стыкуется источник с водопроводом.
Это интересно: Очистка воды из скважины — познаем со всех сторон
Пошаговая технология бурения скважин
Гидробурение скважин своими руками рекомендуется выполнять только в первой половине дня, учитывая особенности грунта.
Песчаные грунты обладают высокой гигроскопичностью, поэтому нуждаются в большем объеме промывочной жидкости.
Глинистые почвы и суглинки медленнее поглощают воду, поэтому наполнять приямки водой можно перед началом основных работ.
Ручное гидробурение – достаточно понятная и доступная процедура. Как бурить скважину, используя МБУ? Из подготовленного приямка буровой раствор подается при помощи помпы и вертлюг в буровую установку.
Далее выполняется тщательная шлифовка внутренних стен скважинной колонны, что способствует их укреплению. Также раствор выступает в качестве охлаждающей жидкости для рабочего бура. Отработанный раствор отводится в фильтрующий приямок, где он промывается водой и вновь поступает по траншее в основной приямок.
Важно! Тип грунта определяет состав промывочного раствора. Если в процессе работы отмечается изменение грунта, тогда обязательно корректируется и состав раствора
Бурить скважину под воду рекомендуется до тех пор, пока не будет достигнута водоносная жила. Высокая производительность буровой установки обеспечивается даже на глубине до 50 метров.
Устройство и схема
На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.
Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.
Пошаговая технология бурения скважин
Важно начинать гидробурение скважины своими руками утром, с учетом климатических условий и особенностей местности. При работе на песке – воды понадобится больше
При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды.
Разберем детальнее сам процесс бурения:
- выполняется шлифовка стен для укрепления колонны;
- применяемая жидкость охлаждает бур, усиливает его проникновение вглубь грунта;
- отработанный раствор поступает в фильтрующую емкость, где он очищается;
- затем переливается в следующую емкость для последующего применения.
Используемая технология позволяет производить бурильные работы до достижения водоносной жилы. Эффективность и мощность такой установки дают возможность производить работы на глубине до 50 метров. По завершению работ шахта промывается чистой водой, извлекаются буровые штанги.
Укладка обсадных труб
По завершению работ по бурению скважин гидробуром приходит время для монтажа обсадных труб, предотвращающих обрушение стенок шахты. Для этой цели могут применяться:
- сталь;
- пластик;
- асбестоцемент.
Наибольшей эффективностью отличаются пластиковые трубы. Они обладают достаточной прочностью, не поддаются воздействию коррозии, не разрушаются при длительном нахождении во влажной среде. Рекомендуется применять трубы с диаметром 116 мм для коротких скважин, и 125 мм – для глубоких шахт. Помимо этого современные пластиковые трубы позволяют избежать лишних соединений, что значительно усиливает прочность всей конструкции.
Для достижения высокой очистки воды необходимо применять специальные фильтры грубой очистки. Они могут быть самодельными, либо изготовленными в заводских условиях. При самодельном изготовлении подобного фильтра на водозаборной трубе делаются щели небольших размеров, после чего они обматываются мелкой сеткой, которая фиксируется хомутами. После установки фильтра, на дно водозаборной трубы высыпается половина ведра мелкого гравия. После чего производится окончательная размывка водоносного пласта для его очищения от остатков буровой жидкости.
Технологический процесс бурения скважины водой считается ответственной работой. Он требует тщательной подготовки используемого инструмента и строго соблюдения технического процесса. Однако полученный положительный результат, сделанный своими руками будет продолжительное время радовать счастливого обладателя чистой вкусной водой!
Для автономного обеспечения участка важно обустроить скважину. Такие работы выполняют специализированные фирмы, услуги которых стоят дорого
Выходом может стать гидробурение скважин на воду своими руками.
Следуйте нашим советам и правильно бурите скважины своими руками.
Как пробурить скважину
В процессе гидробурения происходит размягчение грунта особой промывочной жидкостью в том месте, где заглубляется бур. Для промывки берется обычная техническая вода.
Это делается для уменьшения силы трения бура о грунт, что дает возможность получать высокоскоростное и энергоэффективное обустройство сооружения. Известно, что разжиженный грунт намного легче «сверлится», чем слежавшийся, сверхплотный горизонт.
Процесс работы заключается в следующем:
Монтируется буровая установка. На участке собирается каркас, к нему крепятся двигатель, лебедка и вертлюг. Затем собирается первое колено буровой штанги, на нижнем торце которой имеется головка. Лебедкой оно подтягивается к вертлюгу и фиксируется в этом узле.
- Недалеко от места бурения откапывается сеть приямок, представляющие собой квадратные углубления с размерами метр на метр, соединенными между собой лотками – особыми траншеями.
- В приямки заливается бурильную жидкость. Это глиняная взвесь, состоящая преимущественно из технической воды. Она плохо впитывается грунтом. Сюда же опускается и заборный шланг, идущий от моторизированной помпы.
- Постоянный приток жидкости в зоне бурения обеспечивает напорный шланг помпы, соединенный с вертлюгом.
- В результате, стенки шахты шлифует глиняная взвесь, она же охлаждает бурильную головку, а в месте бурения размягчает грунт.
- В данном случае энергозатраты минимальны, а преимуществами являются: увеличение скорости бурения; уменьшение степени износа головки.
Бурение МБУ происходит в таком порядке:
- На кронштейне по раме скользят редуктор, двигатель и вертлюг, постепенно заглубляя буровые штанги в грунт.
- С выносного пульта регулируется скорость вращения бура.
- Затем, после заглубления до расчетной отметки штанги, двигатель, вертлюг и редуктор, закрепленные на кронштейне, поднимаются лебедкой вверх, а к торцу штанги с резьбой прикручивается новое колено. Установка бурения показана на фото.
Гидробурение скважины
- Это происходит до выхода бура на расчетную глубину.
- С помощью калибрующего кронштейна, зафиксированного на каркасе у нижнего торца, осуществляется центрирование штанги.
- В кронштейне имеется круглое отверстие, в которое вставляется один торец штанги.
- В вертлюг входит второй торец.
- Регулировкой отклонения каркаса от вертикали и горизонтали выставляется угол бурения.
Как монтируются обсадные трубы в скважину
Порядок работ:
- После достижения водоносных слоев в скважину закачивается техническая вода, которая размягчает грунт у ствола шахты.
- Лебедкой из скважины извлекается бурильная штанга. При этом постепенно раскручиваются все резьбовые соединения, расположенные на стыках составных элементов.
- После демонтажа штанги первая обсадная труба погружается в скважину. При этом торец трубы удерживается лебедкой. Перфорацией покрываются стенки первой трубы, а затем оборачиваются геотканью, типа фильтрующей мембраны.
Пошаговый план работ
Специфика гидробурения предусматривает строгую очередность этапов работ: приобретается обсадная колонна, заготавливается бурильное оборудование и промывочный раствор. К началу сооружения скважины приступают после сборки малогабаритной буровой установки.
По мере заглубления шахты появляется необходимость в укреплении стенок путем установки обсадной трубы. Она препятствует осыпанию песка и попаданию в скважинный ствол фрагментов галечной породы.
Результат считается достигнутым при прохождении водоноса: бурение завершается с появлением в шахте жидкости.
Определение залегания водоносных слоев
Сооружению автономной скважины предшествует поиск подземного источника. Водоносные пласты располагаются горизонтальными слоями в обломочных и глинистых осадочных породах. Исследование уровня зеркала воды в водяных шахтах на соседних участках поможет определить примерную глубину водоносного слоя.
За точными сведениями рекомендуется обратиться в компанию, проводившую буровые работы недалеко от планируемого к разработке участка. Полную информацию можно получить после геологической оценки территории.
Особенности процедуры позволяют применять технологию гидробурения для сооружения скважинных шахт глубиной 10-30 м. При определении месторасположения водоносного горизонта рекомендуется задействовать разведывательный бур диаметром 100 мм.
Верховодка появляется в стволе после бурения первых 6 м скважиной шахты. Высокая загрязненность не позволяет использовать жидкость из верхних горизонтов для питья, допускается только ее применение для полива огорода, мытья машины и прочих хозяйственно-бытовых нужд.
О вскрытии водоноса свидетельствует увеличение объема промывочного раствора в приямке. Для облегчения ориентирования на зумпфе устанавливают специальные маячки, позволяющие контролировать изменения количества буровой жидкости в яме. Повышение уровня воды считается сигналом для прекращения процедуры.
Подготовка места бурения
Главным условием, обеспечивающим эффективность методики, является предотвращение перебоев в подаче промывочного раствора. Для требуемого количества воды необходимо подготовить специальные емкости вместимостью более 2 м³ или соорудить отдельный приямок объемом более 5 м³. Стенки этого углубления обязательно обрабатывают глиняной смесью.
Для гидробурения сооружаются 2 смежных зумпфа, соединенные переливной траншеей. В первой яме жидкость отстаивается, песок опускается на дно, из второго (основного) приямка вода подается в скважинный ствол. Приямки, предназначенные для содержания приготовленного промывочного раствора, размещаются не дальше 2 м от бурового оборудования.
К сборке бурильной установки рекомендуется приступать после подготовки резервуара с водой. Процедура монтажа несложная и занимает около 60 минут.
Бурение скважины МБУ
Для бурения скважины в песчаных породах требуется большой резерв промывочной жидкости и густой глинистый раствор. Глина перекрывает поры в стволе, препятствуя просачиванию жидкости.
Обсадные трубы из пластика.
Одновременное опускание обсадной трубы и углубление штанги с гидробуром на конце предотвращает обрушение осадочных отложений в шахту. Оптимальным материалом для обсадки являются сталь или пластик.
Для надежной фиксации колонны в теле скважины рекомендуется применять хомуты. Допускается заменять крепежные элементы веревочной петлей.
Принцип работы МБУ заключается в циклическом повторении следующих действий:
- промывочный раствор мотопомпой подается по шлангам в полость штанги;
- по трубе рабочая жидкость направляется к буровому инструменту, разрушая грунт;
- вымываемая порода с промывочным раствором заполняет первый зумпф-отстойник;
- после оседания взвеси суспензия перетекает в основной приямок, откуда вновь поступает в шланг, помпа запускается для повторения цикла.
Установка фильтра и обустройство скважины
В качестве фильтрующего элемента допускается использовать штангу с перфорированным верхним участком. Она размещается внутри обсадной колонны.
При опускании фильтра на дно обсадную трубу вытягивают из шахты до обнажения зоны перфорации. Выступающую часть обрезают для удобства обустройства оголовка. Для укрепления устья и предотвращения просачивания грунтовых вод зазор вокруг ствола заполняют щебнем и заливают бетоном. К эксплуатации скважины приступают после установки насоса.
Раскачка воды
Для получения нужного количества воды нужно либо вскрывать водоносный пласт, либо раскачивать ее. При вскрытии пласта питьевая вода идет в течение первых суток, но такой процесс требует малогабаритного бурового оборудования.
Вскрытие может быть прямым и обратным. В прямой методике воду закачивают в обсадную трубу и выкачивают из затрубного пространства буровой раствор. При обратном вода идет самотеком, а раствор выкачивают из ствола.
Раскачка занимает два-три дня погружным центробежным насосом, так как вибрационный быстро забивается илом.
Компрессорная прокачка скважины на воду
Воду откачивают каждый раз при покрытии насоса. Перед включением насос поднимают и опускают на тросе для поднятия ила. Раскачивая, подсыпайте гравийную засыпку, так как она будет оседать.
Когда прозрачность воды поднимется до полуметра, раскачка считается оконченной. Опустите в воду эмалированную тарелку или крышку белого цвета – края ее должны быть видны при строго вертикальном наблюдении.
На этом создание скважины окончено. Далее она оснащается фильтром, автоматическим насосом и прочими устройствами для подачи и очистки воды.
Особенности установки обсадных труб
После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.
Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или самодельные. В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.
Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки
Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.
Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.
Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.
- https://vodasovet.ru/scvazhina/gidroburenie-skvazhiny-svoimi-rukami
- https://mr-build.ru/newsanteh/oborudovanie-dla-gidroburenia.html
- https://vodatyt.ru/burenie/gidroburenie-svoimi-rukami.html
- https://scvazina.ru/gidroburenie-skvazhin-na-vodu-svoimi-rukami
- https://aqua-rmnt.com/vodosnab/kolod-skvaj/gidrobureniya-skvazhiny-svoimi-rukami.html
Необходимое оборудование для работы
Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду. Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.
Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.
Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром — долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол
Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м. В состав этой сборной конструкции включены:
- металлическая рама разборного типа;
- инструмент для бурения;
- лебедка;
- двигатель, передающий усилие на бур;
- вертлюг, часть контура для скользящего крепления деталей;
- водяная мотопомпа для обеспечения давления в системе;
- разведочный или лепестковый бур;
- буровые штанги для формирования колонны;
- шланги для подачи воды к вертлюгу от мотопомпы;
- блок управления.
В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб. При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.
Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.
Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов — приямков. К качеству поставляемой в скважину воды не предъявляются особые требования

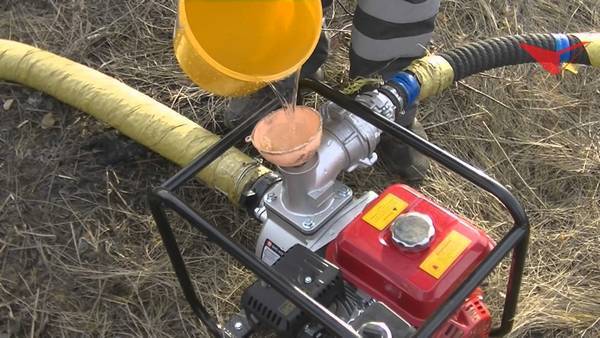

Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч. Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины
Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды
