Как правильно сделать водяной теплый пол в частном доме

Можно класть плитку на тёплый пол без стяжки

Можно конечно, а иногда и нужно. При том в инструкциях к теплым полам именно про это и говориться, что маты их конструкции позволяют обходиться без стяжки. Мы два раза сами клали теплый пол в обоих квартирах в ванной комнате. Вернее у нас в обоих вариантах туалет и ванная совмещенные. Муж в первый раз применил следующую технологию.

На пол укладывается теплоизоляционный слой. В нем прорезают отверстия, там где не будет нагревательных матов, для того, чтобы клей сцеплялся с поверхностью пола. Его рационально наклеить на поверхность, чтобы он ровно лежал. Потом сверху расстилается нагревательный мат. Он не будет лежать ровно. Для его фиксации существуют специальные приспособления. Но мы их не покупали. Там они стоили какую то заоблачную цену. Вышли из положения рабоче-крестьянским способом. Я взяла иголку с ниткой, и тупо пришила нагреватель стежками к основанию, шагом примерно через кадлые 10 см. Оно из материала чем то похожего на поролон, и это оказалось действенным. В первый раз стяжку не делали. Муж наносил клей на пол, а тот что наносил на плитку размазывал по ней тонким слоем. После мокрой губкой снимал его остатки с торцов плитки. Но при первых прикидках выяснилось, что плитка, которая будет лежать там, где нагревателя нет, лежит ниже на эти самые 5 мм. Нужно было что то быстро предпринимать, и муж придумал следующее. Сбегал в ближайший магазин хоз-товаров и купил десяток пластиковых сеток, которые кладут в раковину на кухне. Стоят копейки, но позволяют компенсировать высоту. Их и разложили там где нет нагревателя. Вышло дешево и сердито.

Во второй квартире не пошли этим путем, а сделали подобие стяжки. А именно — применили наливной пол. 4 мешка позволили залить пол слоем примерно в 1 см. Таким образом и нагреватель закрылся, и уровень вышел идеальным. Укладывать плитку по такому ровному покрытию потом одно удовольствие.

автор вопроса выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Если тёплый пол сделан водяными трубами, то стяжка необходима, даже если трубы уложены в специальные теплоизоляционные маты, которые ещё и обладают демпферными свойствами. А если тёплый пол выполнен матами с электрическими нагревателями, то стяжка будет даже излишней — уменьшается теплопроводность от нагревателей до поверхности плитки, а в результате увеличиваются расходы на электроэнергию. Но самое главное, как в первом так и во втором случаях, для укладки плитки поверх тёплого пола необходимо применять специальный плиточный клей, обладающий демпферными свойствами, иначе со временем плитка «вздуется». Я, например, использовал клей UNIS в красных мешках.

в избранное ссылка отблагодарить

Если тёплый пол на основе труб, тогда стяжка обязательна. Стяжку сделайте минимум 3 см чтобы накрыть трубы. Если тёплый пол на основе кабеля, тогда можно сделать так :

Прочное ровное основание из бетона обработать гидроизоляцией на основе цемента. Уложить тёплый пол, сверху примазать его плиточным клеем, где пропуски просто заложить клеем

Шпателем работать осторожно, что бы не повредить тёплый пол. Клей должен быть для теплого пола. В этом варианте греть будет хуже

В этом варианте греть будет хуже.

в избранное ссылка отблагодарить

Способы монтажа

Как сделать теплый пол в частном доме? Существует два способа установки – настильный метод и монтаж на бетонную поверхность. Первый метод монтажа применяется исключительно для таких видов напольного покрытия: ламинат, линолеум и ковролин. Вторым способом водяной пол устанавливается для таких материалов, которые кладутся на бетонную стяжку.

Монтаж теплых полов в частном доме

Монтаж теплого водяного пола на бетонную стяжку – это самый популярный способ установки высокотехнологического отопления. Эта схема установки приобрела высокую популярность благодаря высокой производительности водяного пола и экономности.

Пошаговая инструкция:

Структура теплого водяного пола на бетонной стяжке

  • Вся площадь отапливаемого помещения делится на равномерные участки (не больше, чем 40 м² каждый). Если же геометрия дома не позволяет поделить всю площадь на равномерные участки, то в таком случае выдерживается соотношение пропорций 1:2, где 1 – это комната, а 2 – число участков;
  • Подготовка пола. На этом этапе производится полноценная очистка помещения от пыли, грязи, и жирных пятен;
  • Теплоизоляционные материалы укладываются на третьем этапе. Если этого не сделать, то система отопления будет терять слишком много тепла. В результате вы получите теплый пол с низким КПД и высокими расходами на отопление. Пенопласт считается самым дешевым теплоизоляционным материалом. Специалисты рекомендуют укладывать толстые листы пенопласта (от 30 до 150 мм) с плотностью не меньше 35 кг/м³. Толщина материала выбирается, исходя из потребностей помещения – чем интенсивнее оно должно отапливаться, тем толще закупается пенопласт;

  • Кладем гидроизоляционный слой. Специалисты советуют использовать обыкновенную полиэтиленовую пленку. Она укладывается поверх теплоизоляционных материалов для водяного пола;
  • Укладка по всему периметру демпферной ленты, которая предотвращает тепловые расширения стяжки;
  • Поверх всех слоев укладывается арматурная сетка 150х150 с сечением прутика до 5 мм. Существует два подхода к армированию. Первый – сетка укладывается под трубы, второй – арматура кладется поверх системы трубопровода (считается более надежной и безопасной).

При укладке пола своими руками рекомендуем придерживаться вышеописанной последовательности.  Переходим к самому сложному этапу – составлению схемы расположения труб и их установке. Известно несколько способов укладки водопровода: одинарной и двойной змейкой и спиралью. Схему змейки советуют применять для квадратных или прямоугольных помещений, а второй вариант – для комнат с неправильной геометрией.

Технология укладки труб водяного теплого пола

Нагревательные элементы отопления крепятся к арматурной сетке на хомуты с шагом 0,5 метра. В местах потенциально высокого давления и напряжения трубопровод укрепляется гофрированными трубами. Протяженность труб при укладке наружных стен не должна превышать 85–95 метров, иначе система отопления будет терять слишком много тепла в результате падения давления в конце контура. В среднем на 1 м² приходится 5 погонных метров труб, при условии, если соблюдается шаг в 200 мм.

Монтаж водяного тёплого пола своими руками

Как происходит укладка теплого пола в бетонную стяжку

Напольное покрытие кладется только после полного застывания стяжки. При соблюдении температурного режима и регулярном проветривании помещения стяжка сохнет около 20 дней. На теплый пол, сооруженный своими руками, можно укладывать керамическую плитку, линолеум, ламинат или ковролин.

Особенности водяного теплого пола

Теплые полы – давно не новшество. Уже несколько десятилетий они используются для создания комфорта и уюта в доме и особенно популярны в частных домах, где нет соседей снизу, а только подвал или фундамент. И, конечно, в холодные сезоны года пол под ногами будет прохладным, если не ледяным (тут многое зависит, насколько качественно были утеплены сами полы).

Основные виды теплых полов

Теплый пол на основе воды достаточно часто рекомендован к применению для подогрева полов в любом частном доме, хотя также есть электрические и инфракрасные системы. Последние часто обустраиваются в квартирах, так как они не несут опасности затопления помещений, а также более просты в укладке – в частности, не нуждаются в сооружении цементной стяжки. А вот водяные полы – это, пожалуй, идеальный вариант для частного дома, особенно если в нем стоит отопительный котел.

Инфракрасный теплый пол

Водяной теплый пол является вспомогательной системой

Несложно понять, что, в отличие от электрической системы, в водяной роль нагревателя выполняет вода, которая поступает в уложенные и залитые стяжкой трубы. Теплоноситель подается через специальный коллектор, который подключен к системе отопления (центральной, отопительному котлу и т. д.). Тепло поступает от нагретой, циркулирующей по трубам, воды к бетонной стяжке, нагревает ее, а она, в свою очередь, отдает тепло в помещение и прогревает напольное покрытие. Поэтому ходить по такому полу будет приятно.

Принцип действия водяного теплого пола

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

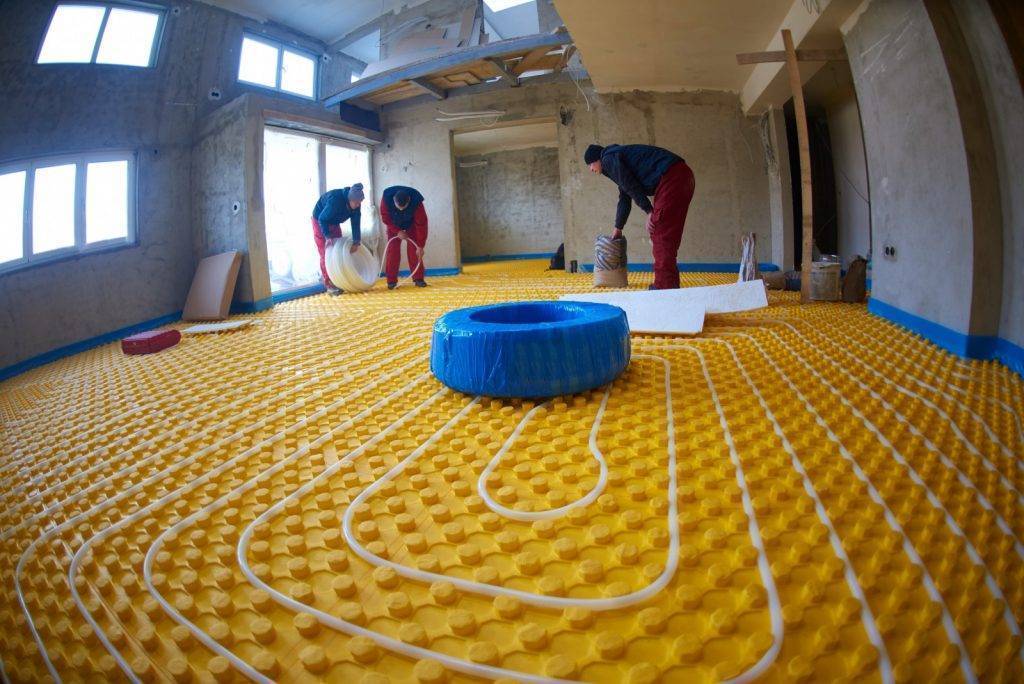

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Что следует знать о теплом поле

Водяной и электрический, разнообразный по способам действия и энергозатратности, теплый пол требует особого обращения при установке, укладке на него отделочных материалов, таких, как плитка или ламинат, а также его последующей эксплуатации

Несоблюдение мер предосторожности и технологии монтажа повлечет за собой не только разрушение поверхности, будь то отошедшая плитка или растрескавшееся наливное покрытие, такое, как дорогостоящее 3D, но и абсолютную неработоспособность греющих элементов

Тем не менее, ознакомившись со всеми правилами установки оборудования и последующей его отделки, можно обойтись без посторонней помощи и сделать все своими руками.

Самыми распространенными зонами для укладки теплого пола являются ванная комната и кухня. Для отделки здесь чаще всего используется кафельная плитка, она не впитывает влагу и отлично поддается очистке, кроме того, меньше ламината и паркета подвержена механическим повреждениям. Также популярными помещениями для установки являются бассейны, гаражи и приусадебные парковки. Использование водяного пола для последних избавляет в зимнее время от оледенения и снежных заносов, а значит, значительно экономит время и силы владельца помещения.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Выбор схемы укладки контура

Схемы укладки контура

Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С.  Считается оптимальным, если перепад температуры жидкости на входе и выходе контура  составляет 5-10°С.  При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев  самых холодных зон.

Наибольшей популярностью пользуются следующие варианты укладки контура:

  1. Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
  2. Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
  3. Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
  4. Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку

Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Смотрите это видео на YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
