Гидропневматическая промывка и опрессовка системы отопления — технология проведения работ

Как проводится гидропневматическая промывка

Последовательность действий, или инструкция по гидропневматической промывке системы отопления, следующая:

1. Промывка проводится постоячно, то есть по отдельным стоякам или группам стояков. Поэтому перед началом работ определяются группы стояков и последовательность промывки каждой из них.
2. При необходимости устанавливается запорная арматура между этими группами стояков.
3. Если в системе есть гидроэлеватор, у него снимаются сопла и диафрагмы.
4. Контур пускается на слив в канализацию с подачи на обратку. На обратном трубопроводе перекрывается домовая задвижка.
5. Трубопроводы заполняются водой для удаления воздуха, вентиль воздухозаборника открыт. После заполнения системы вентиль перекрывают.

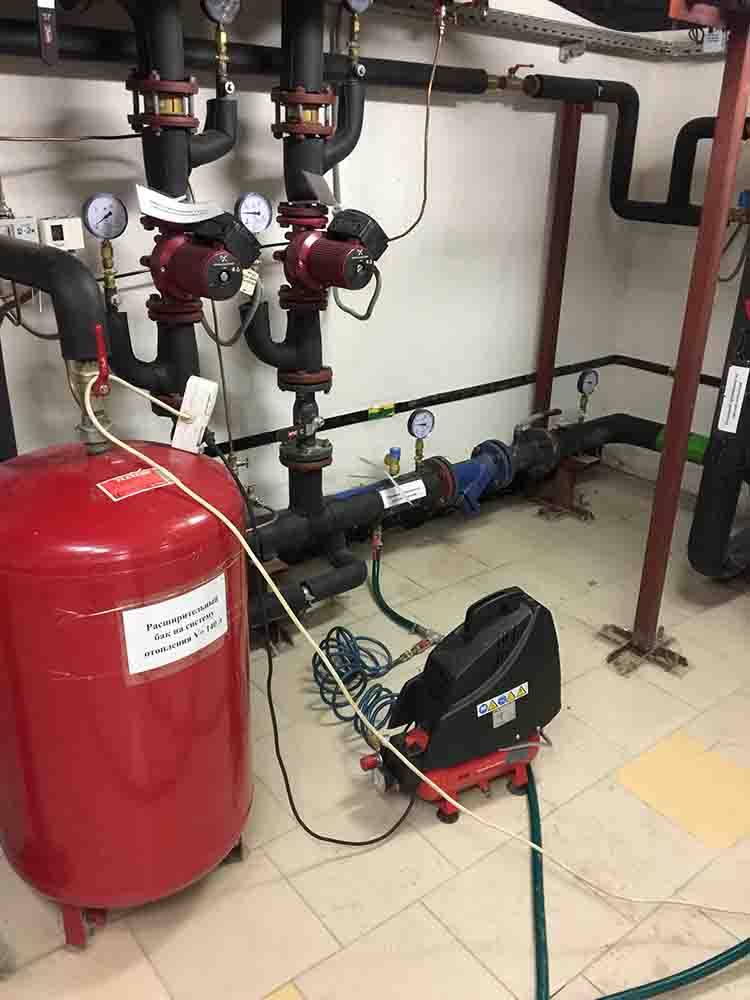

6. Компрессор подключается к замерочному вентилю на подаче, открывается сброс на обратке.
7. Вентиль открывается при достижении давления 0,6 МПа в балластной ёмкости аппарата.
8. Перекрываются и промываются поочерёдно группы стояков. Продолжительность промывки – до полного осветления воды.
9. После промывки всех стояков контур отопления переключается на слив с подачи на обратку. Все группы стояков промываются вновь, теперь в обратном направлении тока водо-воздушной смеси.
10. По окончании работ система отопления сразу заполняется водой, держать её опорожненной не допустимо.

Важно: после гидропромывки системы отопления обязательно проводят опрессовку – гидравлические испытания трубопроводов. Опрессовка тепловых пунктов и систем отопления проводится раздельно

Что такое опрессовка

В теории, системы отопления и водоснабжения являются многокомпонентной конструкцией и требуют для установки, профилактики и ремонта большого количества разнообразного специального оборудования. Для того чтобы избежать проблем и выявить слабые места в системе, используется опрессовка, или гидравлическое испытание.

Как она работает? В зависимости от материала и типа труб/радиаторов, а также специфики системы, происходит нагнетание жидкости и выбирается необходимая нагрузка — от 25 до 80%. С помощью манометра можно четко отследить уровень гидравлической нагрузки на систему и с помощью повышения показателей выявить неполадки в соединениях, местах разгерметизации, провести ремонтные операции и замену оборудования, арматуры, прокладок и прочих элементов. Кроме этого, опрессовка поможет освободить контур трубопровода от нерастворимых частиц, забивающих систему.

Совет: опрессовку центрального отопления рекомендуется проводить только после окончания отопительного сезона или после капитального ремонта и замены основных элементов системы.

Автономные системы в квартирах и частных домах опрессовываются по сходному принципу, для этого будет достаточно провести пуск воды, а вот отопительные следует проверять полностью перед эксплуатацией.

Важно: при капитальном ремонте и скрытии труб под фальш-стенами, полом или подвесным потолком необходимо тщательно проверить трубы и убедиться в отсутствии дефектов.

Главной задачей гидравлической и пневматической проверки отопления в частном доме является подготовка помещения к отопительному сезону и эксплуатации, поэтому соблюдение санитарно-технических условий системы играет важную роль.

Можно ли своими руками выполнить полный спектр работ по опрессовке? Процесс не требует специальных знаний и практики, достаточно теоретически ознакомиться с правилами проведения и продумать последовательность работы. Что касается дорогостоящего оборудования и инструментов, то их можно арендовать.

Гидравлическая проверка используется чаще всего. Для проведения потребуется подключить водяной насос (электрический или ручной) к отопительной системе, установить манометр в схему отопления и определить граничное верхнее давление вдвое выше рабочего. Процесс несложный и вполне осуществимый своими руками.

https://youtube.com/watch?v=ruN3puj3EyU

Пневматическая проверка, то есть опрессовка отопления воздухом, также используется и практикуется опытными специалистами. Она наиболее эффективна при проверке герметичности отдельных компонентов системы, таких как отопительные панели, радиаторы, теплообменники и т. д. Для проверки подойдет воздушный компрессор или автомобильный насос, так как необходимые параметры давления достаточно малы, потребуется всего 0,1–0,15 Мпа.

Устанавливая отопительную систему, обратите внимание на технологические и эксплуатационные характеристики, указанные в паспорте изделия. В документе может быть указан предпочтительный способ проверки и опрессовки

Подготовка к гидропневматической промывке системы отопления

Чтобы процесс прошел успешно, необходимо учитывать особенности отопительной системы.

Перед началом чистки следует выполнить такие действия:

• обследовать коммуникации;
• определить участки трубопровода, которые требуется промываться отдельно, и разбить процедуры на этапы;
• при необходимости установить запорную арматуру, чтобы перекрывать участки труб и удалять вымытые отложения;
• произвести требуемые расчеты для получения хорошего результата промывки;
• определить, нужно ли проводить гидравлическое испытание отопительной конструкции.

Акт гидравлического испытания системы отопления и трубопроводов

«). Качество промывки оценивается степенью снижения гидравлического сопротивления трубопроводов — определяют данный показатель до и после процедуры.

Методы промывки теплоснабжения

Начинать промывать систему отопления без предварительной подготовки не рекомендуется. Необходимо определить химический состав накипи, выбрать конкретный вид оборудования для очистки.

Правильно выполнить необходимые шаги поможет технологическая карта, которая прописывает все этапы процедуры. Последний регламент оканчивается обработкой внутренней площади труб химическим составом для предупреждения появления коррозии, известковых отложений, накипи.

Основными методиками промывки представляются следующие:

• химический способ;
• гидродинамический;
• гидропневматический.

Химическая промывка теплоносителя

Подобный способ не предусматривает вмешательства механических приспособлений и демонтаж радиаторов. Очистка проводится химическими препаратами либо растворами.

Однако использование метода может повредить внутреннюю плоскость алюминиевых радиаторов, что чревато их разрушением.

Если же отопительная сеть засорена не сильно, можно использовать реагенты:

• гидроксид натрия;
• уксусную эссенцию;
• обычную фосфорную либо сгущенную кислоту;
• молочную сыворотку.

Однако лучше использовать составы, позволяющие тщательно очистить трубы. Инструкция к препаратам оговаривает материал, характер наслоений.

Провести химическую обработку можно с помощью дополнительного оборудования – бустера, состоящего из центробежного насоса и большой емкости. Подключается первый у разрыва подающей централизованной системы с отопительным котлом. На выходе контура нужно установить вентиль для сброса отработанного химиката.

Для качественного разъедания известковых наслоений  эксперты рекомендуют оставить в сети реагент на несколько суток, в зависимости от нее зашлакованности. Однако чтобы избежать воздействия химиката на трубы, контур необходимо после очистки промыть технической или водопроводной водой.

Более щадящий структуру металла – режим дисперсной очистки. Отличается способ от химического метода тем, что реагент разрушает механические связи самих отложений, без взаимодействия с материалом отопительных коммуникаций.

Гидродинамическая очистка

Описываемая операция проводится с помощью специализированного оборудования. Одним из него представляется мощный центробежный насос со шлангом, имеющим концевую насадку малого диаметра. Сильный напор воды счищает со стенок тепломагистралей накипь, отложения, выводит их через обрат.

Механический метод промывки

Метод для очистки радиаторов, небольшого метража труб. Запорную же арматуру, расширительный бак и центробежный насос очищать нужно отдельно. Перед процедурой необходимо провести минимальный слив системы дома, а затем перекрыть входные, спускные вентили. Только после этого приступают к сбросу остального носителя.

Выпуск происходит через установленный в подвале сливной кран, который через шланг сообщается с канализацией. Это предупредит затопление техподполия водой. Радиаторы очищаются путем выкручивания заглушки и сброса носителя. Однако демонтаж батареи и обработка улучшат тепловые показатели радиатора.

После демонтажа радиаторов, участков отопительной разводки во двор, оборудование прочищается тросом с наконечником в форме ершика. Ввод инструмента в батареи осуществляется в положении обратном подаче теплового ресурса для улучшения снятия чешуек накипи, наслоений. Очистка проводится до тех пор, пока промывочная вода станет прозрачной.

Гидропневматический

Принадлежит к эффективному и безвредному для оборудования способу очистки отопительных контуров. Содержится в подаче воздушной струи под высоким давлением. Компрессор создает внутри коммуникаций турбулентные потоки большой мощности, приводящие к срыву наростов и вымыванию накопившейся грязи.

Операция проводится пневмопистолетом, подающим кратковременные импульсы. Сброс известковых отложений происходит через открытые заглушки радиаторов. Начальная процедура продувки выполняется против течения теплоносителя, повторная – по часовой стрелке. Улучшит воздушную операцию демонтаж батарей с их очисткой на улице.

Электрогидроимпульсный вариант очистки

Основан способ на образовании электрического разряда, ударная волна которого разбивает известковые отложения на внутренних стенках системы, без причинения вреда последней. Для проведения очистки потребуется генератор напряжения, коаксиальный кабель для подачи высокочастотных сигналов.

Эффективность метода высокая, поэтому демонтаж радиаторов, всего отопительного контура не предусматривается. После разрушения накипи теплоноситель промывается, вода уходит в канализацию.

Акт о проведении опрессовки

Когда проверка на прочность отопительной системы проводится профессиональными организациями в жилых зданиях с централизованной схемой, обязательно составляется акт о выполненных работах. В этом документе описываются условия испытаний, и дается заключение о качестве тепловой сети и оборудования.

Однако акт о проведении опрессовки нужен лицу, ответственному за эксплуатацию централизованных отопительных систем.

Для частного хозяйства с децентрализованным отоплением, тем более сделанного своими руками, ответственным лицом по умолчанию является сам домовладелец. Естественно, выполняя работы, направленные на проверку целостности и надежности домашнего отопления, хозяин вряд ли станет писать акт о проведенных испытаниях самому себе.

По результатам опрессовки, проведенной муниципальными службами и жилищными товариществами, составляется акт. Владельцу частного дома тоже не помешает зафиксировать показания манометров в ходе выполнения проверки работоспособности системы

Не будет лишним сохранить на будущее условия и параметры, при которых проводилась опрессовка:

• значения испытательного давления;
• время выдержки;
• температуру жидкой среды;
• разницу давлений начала и конца периода выдержки.

Эти данные пригодятся для сопоставления с показателями следующей проверки. По цифрам можно в какой-то степени судить об общем состоянии отопительной системы. Информацию желательно записывать и хранить в специально сделанном для этих целей домашнем журнале. Или же выбрать более современный вариант – электронный журнал.

Несмотря на относительно малые значения рабочих параметров децентрализованной отопительной системы частного жилища, опрессовку рекомендуется проводить по всем законам испытаний подобных систем. Такой подход обеспечит защиту от неожиданных порывов, позволит своевременно определить места потенциальных дефектов.

Развернутая информация об опрессовке металлопластиковых трубопроводов изложена в этой статье.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

• химическая;
• дисперсная;
• гидродинамическая;
• пневмоимпульсная;
• гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

1. подбор состава в зависимости от особенностей отопления;
2. приготовление раствора в строгом соответствии с инструкцией;
3. заполнение системы отопления химическим веществом с помощью насоса;
4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
5. удаление раствора из труб, промывка системы отопления  под напором;
6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

• Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
• Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

1. подключают кран;
2. присоединяют к нему штуцер и шланг;
3. свободный конец шланга опускают в унитаз;
4. открывают кран, придерживая шланг, промывают в течение получаса.

Особенности проведения опрессовки

Порядок выполнения промывки и опрессовки регламентируется в нескольких документах СНиП, а потому должен проводиться исключительно профессионалами. Проводимые работы предполагают следующие этапы:

• Проверяемый участок отключают от сети посредством перекрывания кранов. Если речь идет об автономной системе отопления, то теплогенератор необходимо остановить.
• Из труб сливается теплоноситель.
• Далее отопительный контур заполняют холодной водой, которая не должна превышать по температуре 45˚С. Это осуществляется посредством специального патрубка, который располагается внизу.
• Воздух сбрасывается по мере заполнения трубопровода.
• К системе подсоединяют устройство, создающее в ней давление.
• Сначала давление поднимают до рабочего уровня, что соответствует нормам проекта. Далее система осматривается на целостность визуально.
• Очень плавно давление повышают до уровня испытаний.

Когда давление возрастает до испытательного уровня, специалисты начинают искать свищи и разрывы, проверяя секции радиаторов, корпусы арматуры, стенки труб и т. д. Проверка также осуществляется на наличие сдвигов и деформаций.

Проверка системы на наличие деформаций

• Далее производится снятие текущих показаний манометра. Если уровень давления не падает, это значит, что система прошла тестирование. Если же были найдены какие-либо неполадки, то воду необходимо спустить, а течь — устранить. Далее опрессовка производится снова.
• Результатом таких испытаний является составление соответствующего акта.

В случае, когда нет возможности заполнения системы водой или же при проведении испытаний в условиях слишком низкой температуры, опрессовка может выполняться с воздухом. Проводя пневматическое тестирование, специалисты определяют разгерметизацию контура, опираясь на показатели манометра. Для обнаружения локализации протечки необходимо обработать проблемные места мыльным раствором.

Химическая очистка

Этот способ годится далеко не для всех типов отопления. Он подойдет, если система сооружена из стальных труб, а циркуляция теплоносителя в ней происходит естественным образом. Целесообразно применять реактивы, если нет возможности использовать гидропневматический способ. Эффект от рассматриваемого метода заметен лишь в случае, когда засоры образуются именно в радиаторах.

Химия также помогает восстановить работоспособность старой системы, долгое время не функционировавшей. Здесь обычно накипи образуется так много, что одним только напором воды справиться с ней невозможно. Повышение давления также не принесет никакого результата, поскольку есть большая вероятность, что старые коммуникации просто разорвет.

Порядок выполнения работ такой:

• спускают теплоноситель;
• вместо него заливают химическое вещество;
• обеспечивается циркуляция его на протяжении нескольких часов при помощи насоса;
• жидкость сливается, и в трубы подают простую воду.

Тут необходимо напомнить – в соответствии с нормами, отработанный реагент нельзя утилизировать через канализацию. Его перед этим нейтрализуют особым составом.

Химический способ не подходит для алюминиевых труб и радиаторов, поскольку резко снижает их эксплуатационные характеристики, а нередко и в первый же раз повреждает безвозвратно.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Опрессовка системы отопления

Некоторые мероприятия, например, опрессовка, позволяют своевременно выявить неисправности. Для начала обсудим, что такое опрессовка системы отопления. Под этим термином подразумевают комплекс действий, направленных на контроль состояния отопительного оборудования и его пригодности к эксплуатации.

С этой целью специально создается избыточное давление, которое максимально приближают к предельному. Последнее определяется расчетным путем. Далее имитируют гидравлический удар, который может возникнуть в системе в любой момент.

Опрессовку необходимо проводить:

• по завершении монтажа во время сдачи системы в эксплуатацию;
• после ремонта отопительных приборов;
• в случае замены части трубопровода;
• при подготовке к отопительному сезону.

Стоит упомянуть, как проводится опрессовка системы отопления в многоквартирном доме. Этот процесс состоит из нескольких этапов:

1. Наполнение системы водой.
2. Повышение в ней давления.
3. Контроль показателей приборов, которые измеряют давление.
4. Осмотр на предмет наличия течи.
5. Устранение неполадок в случае обнаружения.
6. Составление акта о проведение опрессовки.
7. Наполнение системы водой.

Проводит опрессовку предприятие, учреждение или организация, эксплуатирующие систему отопления.

Для чего промывается система отопления

На стенках системы собирается накипь, которая может вызвать проблемы в работе оборудования. В частности, она приводит к износу труб и уменьшению теплоотдачи. Предотвратить негативные последствия призвана промывка системы отопления в многоквартирном доме.

Батареи и горизонтальные участки труб из-за медленного движения теплоносителя через какое-то время заиливаются. Без промывки снижается скорость циркуляции воды, а механический износ труб и арматуры наоборот ускоряется.

В многоквартирных домах промывка проводится в случае обнаружения недогрева отдельных батарей.

Важно знать не только когда следует проводить данное мероприятие, но и как правильно промыть систему отопления. Так, необходимо учитывать следующие условия:

• для промывки можно использовать водопроводную, техническую или сетевую воду;
• процедуру нужно проводить до тех пор, пока вода не посветлеет и из нее не станет выходить грязь, окалина и шлам;
• в открытой системе следует сначала сделать промывку, потом дезинфекцию и еще одну промывку. Это повторяется до тех пор, пока вода не будет соответствовать питьевым нормам.

Нормативные документы предписывают ежегодное проведение данной процедуры.

Разные способы промывки

Выделяют несколько способов промывки системы отопления дома:

1. Механический. Главная его цель – очистка радиаторов от грязи и внутренней поверхности контура от накипи. Повысить эффективность позволит предварительный демонтаж батарей и прочистка радиаторов и труб.
2. Гидродинамический. Для проведения процедуры понадобится специальное оборудование. Вода подается не из крана через шланг, а с помощью насоса под высоким давлением. Это позволяет быстро справиться с грязевыми и солевыми отложениями.
3. Химический. Во избежание механического вмешательства используют химические соединения/растворы. Демонтаж радиаторов необязателен. Такой метод подойдет, если нужно восстановить работоспособность отопительной системы, которая эксплуатировалась десятилетиями, а также когда необходимо удалить отложения из стальных труб.
4. Гидропневматический. Суть этого способа заключается в подаче воздуха внутрь отопительного контура под высоким давлением. Достигается такая цель путем использования компрессора.
5. Электрогидроимпульсный. В основе работы метода лежит использование энергии электрического импульса. Она направлена на разрушение солей, осевших на стенках трубопровода. Сами трубы никакому воздействию не подвергаются.
