Вентиляция системы канализации в частном доме: общие правила проектирования и устранение запахов

Другие виды вентиляции

Кроме классической вентиляционной системы с фановой трубой внутри здания, существуют и другие. Они будут полезны тем, у кого жилье уже построено, так как работы выполняются вне помещения. Рассмотрим три схемы вентиляции.

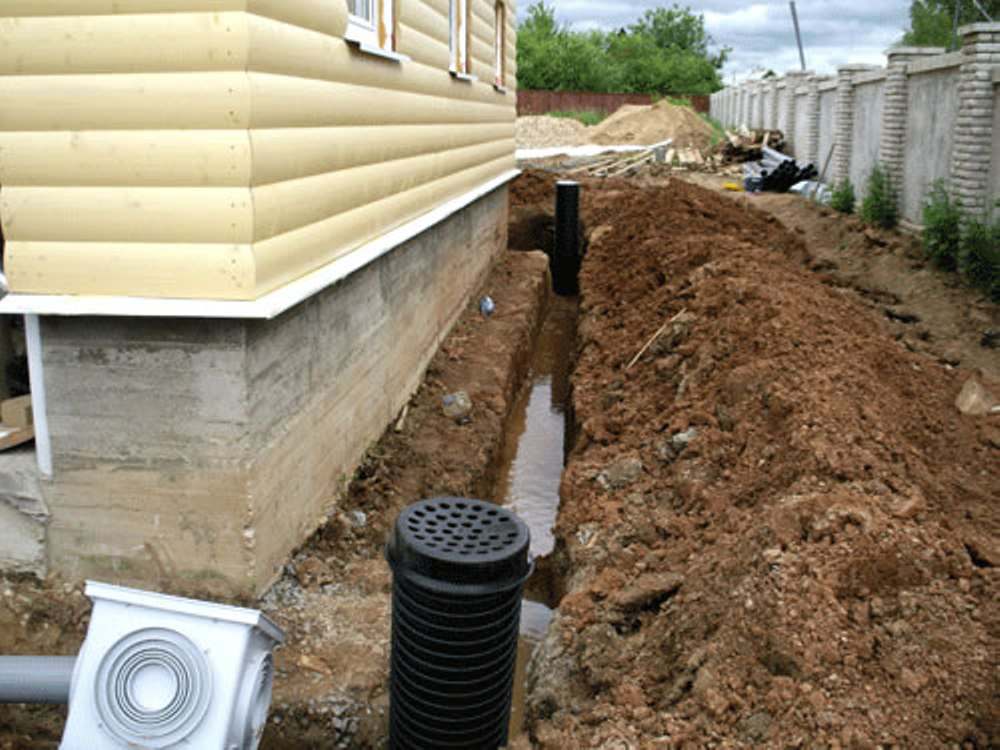

  1. Схема вентиляции вдоль наружной стены по виду очень схожа с классической системой. Единственным отличием является то, что труба устанавливается вдоль наружной стены, но тянуть ее до самой крыши не нужно.
  2. Схема вентиляции к забору. В этом случае принцип такой же, как у предыдущих двух видов, разница в том, что трубу выводят вдали от дома. Такой метод должен устраивать не только вас, но и ваших соседей, поэтому нужно позаботиться о том, чтобы запах из канализационной системы вашего дома им не мешал.
  3. Схема вентиляции из септика. Из этих методов, для вентиляции частного дома часто выбирают именно его. В соответствии со стандартами, септик должен находиться от дома на расстоянии от 2 до 20 м. Получается, что зловоние не попадает в жилище и запах не ощущается во дворе.

Если в вашем доме еще не установлена вентиляция канализации, сделать ее можно своими руками, не вызывая специалистов. Следуя простым правилам, можно избавиться от неприятного запаха.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Фановые трубы, или Как избежать попадания в дом запахов из канализации?

Фановая труба — важный элемент системы канализации в загородном доме. Проще говоря, это соединенный со стояком и выведенный на крышу вытяжной канал, через который неприятные запахи удаляются за пределы здания

Для чего служит фановая труба? Ее основная задача — удаление запахов из канализационного стояка в атмосферу. Обычно, чтобы загрязненный воздух не попадал в помещение, в приёмнике сточных вод от сантехприбора ставят гидрозатвор, представляющий собой изогнутую трубу, заполненную водой. При сливе часть воды остаётся в изгибе трубы, не позволяя воздуху из канализации проникнуть в помещение. Казалось бы, проблема решена. Но не для домов сезонного проживания: если сантехприбором какое-то время не пользоваться, то барьер на пути неприятных запахов в прямом смысле слова постепенно испарится. Вот тут-то и выручает фановая труба: загрязнения воздуха не произойдет, даже если гидрозатвор высох. Кроме того, она предотвратит срыв затвора, который может случиться в момент максимального водоотведения.

Многослойные фановые трубы из полипропилена (ПП) с шумопоглощающими добавками обеспечивают повышенный уровень звукоизоляции. Они имеют стенки увеличенной массы, а также усовершенствованную конструкцию угловых отводов.

Еще одна функция фановой трубы — предотвращать разрежение газов в стояке (именно из-за него вода утекает из раковин с характерным хлюпающим звуком).

Один стояк — одна труба

В большинстве случаев используют фановые трубы диаметром 100 мм, но иногда бывает достаточно и 50-миллиметровых. Их диаметр, равно как и количество, определяется инженерным расчетом исходя прежде всего из числа сантехприборов, подведенных к одному стояку. Как правило, на стояк с двумя-тремя ванными комнатами (оборудованными умывальником, душевой и унитазом) нужна одна фановая труба. Если же санузлы расположены в разных частях здания, как нередко бывает в домах большой площади, и подключены к отдельным стоякам, то каждому из них потребуется и своя фановая труба. Притом следует учитывать, что все вытяжные каналы выводят на кровлю, а значит, на ней «вырастет» соответствующее количество труб.

Монтаж

Схема расположения труб в доме Фановые трубы монтируют одновременно с системой канализации. У вытяжного трубопровода могут быть как вертикальные, так и горизонтальные участки (оптимальный угол поворота — 45°). Трубы соединяют в раструб, используя для герметичности канала резиновый уплотнитель. К стенам их фиксируют через каждые 70 см хомутами с виброизолирующими прокладками.

Для проводки труб через железобетонные перекрытия применяют гильзы из жёсткого негорючего материала (чаще всего это куски стальных труб, которые вставляют в заранее проделанные отверстия). Гильза нужна для защиты трубы от температурной деформации и от механических повреждений при осадочных подвижках здания.

Обратите внимание: 100-миллиметровая труба имеет раструб диаметром 110 мм, следовательно, внутренний диаметр гильзы для нее должен составлять 120 мм. Образующийся зазор заполняют водонепроницаемым материалом (силиконовым герметиком, монтажной пеной, промасленным или пропитанным битумом канатом), который не должен жестко фиксировать трубу в гильзе, допуская ее незначительные подвижки по продольной оси

Вывод трубы через крышу

Обычно с этой целью используют специальные проходники (некоторые из них подходят только для определенного кровельного покрытия, но бывают и универсальные модели). Нередко вытяжные трубы выводят на крышу через дымоход.

При выходе на крышу фановая труба должна отстоять от мансардного окна не менее чем на 50 см, иначе запахи из канализации будут «закачиваться» в помещение при проветривании.

В любом случае важно помнить одно: по понятным причинам фановая труба не должна быть расположена в одном канале с трубой приточной вентиляции, а также выходить на кровлю рядом с мансардным окном, поблизости от открытых террас и балконов

Клапан как альтернатива

Как быть, если по какой-либо причине невозможно установить фановую трубу? Проблему поможет решить воздушный клапан высотой 15–20 см, расположенный на конце канализационного стояка. Это недорогое и простое по конструкции устройство работает следующим образом: когда в стояке возникает разрежение, мембрана клапана поднимается и пропускает воздух в систему канализации. А когда давление выровняется, мембрана опускается, создавая барьер на пути неприятных запахов.

Конечно, адекватной заменой фановой трубе клапан не является (в частности, он быстро загрязняется и выходит из строя, а при высохшем гидрозатворе в нем вообще нет смысла), однако в ряде ситуаций он становится единственно возможной альтернативой.

В каких случаях используют фановую трубу

Вентиляция в канализации в частном доме является обязательным условием, если ее не сделать, то после каждого использования в дом будут проникать неприятные запахи, что никак не добавляет комфорта и уюта. Кроме этого, будут слышны чавкающие звуки в трубе, что тоже малоприятно. Для того чтобы такие ситуации не допускать, при создании вентиляции необходимо использовать фановые конструкции. Специалисты рекомендуют выполнять их монтаж в таких случаях:

  • когда выполнена установка основного стояка диаметром больше 50 мм;
  • если здание состоит из более чем 2 этажей, что подразумевает наличие сложных канализационных и водопроводных систем.

При выводе наружной части вентиляционной трубы ее необходимо расположить как можно дальше от окон или террасы, чтобы неприятный запах не проникал в помещение. Лучше всего, чтобы фановая и канализационная трубы были выполнены из одинакового материала: это облегчит монтаж и соединение будет герметичным.

Принцип канализации загородного дома

Если же вы не смогли сделать монтаж вентиляции канализации в процессе строительства здания, в этом нет ничего страшного: ее можно провести и в уже готовом доме.

В этом случае трубы вентиляции лучше проводить не через перекрытия здания, а через его стены: так будет намного проще и безопаснее и вы не повредите плиты перекрытий.

Создание канализации в частном доме — это ответственное задание, поэтому подходить к его реализации необходимо подготовленным. Только так отвод стоков будет работать эффективно.

Вентилировать канализации специалисты рекомендуют делать даже в одноэтажном дачном доме. Это объясняется тем, что используются такие здания всего несколько месяцев в году: сифоны быстро пересыхают, после чего в дом проникает неприятный запах. Современные сифоны имеют небольшие размеры, и воды в них немного.

Если для городской квартиры данный вопрос не актуален, то для загородных домов, в которых люди проживают непостоянно, он является очень важным. Внутри канализации есть теплый воздух, который имеет свойство подниматься вверх. Если сифон пересох, то воздух попадает в помещение. Наличие вентиляции позволит даже при пересохшем сифоне отводить все неприятные запахи наружу и они не попадут в дом.

Установка трубы по внешней стене здания и на крышу

Желательно, чтобы это была фронтонная стена. Перед тем как войти в санузел или в помещение, особенно если до самого сантехнического прибора еще несколько метров от внешней стены, нужно протянуть по наружной стене дополнительный воздуховод, который также выводится над кровлей. Данная мера обеспечит лучшую циркуляцию внутри системы.

Когда канализация внутри дома собрана в самой верхней точке, после сантехнического прибора в трубопровод монтируется тройник раструбом вверх. Затем в него вставляют трубу того же диаметра и выводят ее через перекрытие на крышу. Если на пути следования встречаются различные препятствия (стропила, дымоходы и др.), их придется обойти, не меняя угол наклона при помощи отводов.

Изделия из магазина зачастую не подходят по размеру. Придется распилить болгаркой, а затем снять фаску на конце, чтобы облегчить соединение раструба следующего куска.

На самой крыше выход шахты должен выступать над кровлей минимум 50 сантиметров. Затем на ее конец надевают оголовник, который будет препятствовать попаданию внутрь влаги и снега.

На протяжении всей внешней вентиляции нужно установить ревизионные фитинги, которые имеют вид стандартного тройника с раструбом и смотровым окошком с крышкой. Данная деталь необходима для решения задач по диагностике внутреннего состояния магистрали и выполнения профилактических работ. В случае возникновения затора или попадания инородного тела, через такой узел можно точно определить засоренный участок и устранить его.

Сифон или гидрозатвор

Канализационная система пропускает через себя сточные воды, поступающие со всех сантехнических и бытовых источников здания (умывальников, унитазов, ванн, посудомоечных и стиральных машин). Состав жидких отходов органически и химически неоднороден, ввиду чего в канализационных узлах постоянно происходят биологические реакции, сопровождаемые скоплением газов. В качестве преграды для выделения зловонных органических паров перед каждым устанавливаемым сантехническим устройством монтируется водяной затвор (сифон) в виде U-образной трубы.

Безупречно спроектированная вентиляция канализации предусматривает регулярное заполнение нижней части сифона определенным объемом воды. Если сантехническое устройство длительное время не использовалось по назначению, то уровень воды в сифоне перестает заполнять целое сечение трубы. В крайнем случае, вода в сифоне может попросту испариться. Для предотвращения подобных ситуаций, на время перерыва эксплуатации канализационной трубы сточное отверстие закупоривается пробкой. Вода в сифоне может иссякнуть и по причине ошибочного монтажа инженерной конструкции.

Главное назначение

В соответствии с СНиП — вентиляция канализации обязана делать 2 основные функции:

  • убирать из системы сточные запахи;
  • давать предупреждение разрежение воздуха в сточной системе.

В то время, когда при сливе воды перекрывается всецело просвет фановой трубы, стоки смогут за сбой «потянуть» воду из сифонов. В пустом состоянии они не смогут помешать проникновению неприятных сточных запахов.

Правила СНиП

  1. Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
  2. Нужно выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
  3. Инструкция допускает соединение совместно в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого громадного отвода в объединяемой группе.
  4. При прокладке сборной вентиляции направляться выполнять уклон для стока конденсата.
  5. На неотапливаемых чердаках вентканал направляться теплоизолировать, его цена наряду с этим только мало увеличиться.

Канализационный вентканал выводите через вентиляционную шахту дома либо крышу.

Наряду с этим высота от:

  • плоской неиспользуемой крыши – 200 мм;
  • скатной кровли – 200 мм;
  • обреза сборной шахты – 100 мм;
  • раскрывающихся балконов и окон – от четырех метров;
  • эксплуатируемой кровли, в случае если было объединено 4 трубы – 3 м.

Разрешается кроме этого в дачных зданиях делать невентилируемые сточные стояки. Но должно соблюдаться условие – нужно обеспечить вентиляцией наружные сети канализации (к примеру, септик).

Решаем проблему

В случае если имеется возможность объединить в одну сеть вентиляцию канализации с отводами сантехприборов
  1. Выведите вентиляционный колпак на крышу дома. Следите, дабы высота вентканала и протяженность по горизонтали от водяного затвора унитаза до вентстояка не превысила 6м.
  2. Установите личный вентиляционный выход либо вакуумный клапан на каждом сантехприборе, в то время, когда унитаз удален от вентиляции при диаметре трубопровода:
  • 110 мм — от шести метров;
  • 50 мм — от 3,5 м;
  • 32 мм — от 1,5 м.
В случае если вентиляции канализационной сети удалена от отводов сантехприборов
  1. Установите вентиляционный отвод у каждого сантехприбора.
  2. До водяного затвора должно быть не более 1,5 м.
  3. Вентиляционный отвод направляться расположить выше любого колена в системе на 300 мм и более.
  4. Подключите вентотвод к неспециализированной вентиляции, выходящей на крышу.

Неполадки:

  • если не функционирует либо не хорошо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
  • неприятный запах все равно попадает в помещение – не верно подобран диаметр отводов сантехнических устройств.

Как обойтись без вентиляции сточной системы

Перед тем как ответить на данный вопрос, направляться выяснить, что же есть основным элементом вентиляционной системы канализации. Это – фановая труба, употребляющаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам скоро нужно будет столкнуться с выводом неприятных запахов из дома.

Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают применение канализационных систем без монтажа фановой трубы. Это разъясняется малым объемом одномоментных сбросов сточных вод.

В случае если же установленные в доме сантехустройства срабатывают не в один момент, перекрытия сточного коллектора не происходит. В также время обстановка может радикально поменяться, в то время, когда они все сработают в один момент.

Для определения возможного большого разового сброса стоков в канализацию, направляться учесть их количество от каждого сантехустройства, расположенного в здании.

Существуют определенные нормативы данной величины, представленные ниже:

  • унитаз и биде – по 10 л;
  • мойка – 20 л;
  • стиральная и посудомоечная машины – по 50 л;
  • душевая кабина – 100 л;
  • простая ванна – 220 л;
  • угловая ванна и джакузи – по 450 л.

В этом случае пиковая величина составит 1360 л.

Вентиляция в обязательном порядке должна быть установлена, независимо от разового сброса канализационных стоков, в то время, когда:

  • стояки домашней канализации имеют O 50 мм либо меньше;
  • в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации;
  • на прилегающем к дому участке либо в нем самом имеется бассейн, купель либо ванна громадных размеров.

Выход вентиляции сквозь кровлю

Оставлять выходное отверстие вытяжной трубы канализации в чердачном помещении не рекомендуется, так как оно не проветривается должным образом, и запах может проникнуть внутрь дома. Трубу необходимо протянуть сквозь кровлю. Работа выполняется в следующей последовательности:

  • прокладку вытяжной трубы заканчивают в чердачном помещении;
  • на поверхности крыши закрепляют концевой отрезок трубы;
  • с помощью гофрированного переходника соединяют два отрезка трубы.

Концевой отрезок трубы закрепляется на поверхности кровли с помощью изготовленного из полимерного материала гибкого и эластичного переходника. Его манжета герметизируется и надежно крепится винтами или другим крепежом. Наиболее просто и надежно использовать для монтажа на крыше вентвыход фабричного изготовления, предназначенный для конкретного вида кровли.

В обычных условиях теплый воздух, который выходит из вентиляционного канала, не позволяет обмерзать выходу канализационной вентиляции. Заметим, что в регионах, где температура зимой может опускаться ниже тридцати градусов, происходит намерзание льда и закупоривание выходного отверстия вентиляции. В этом случае необходима теплоизоляция как участка вентканала на чердаке здания, так и его выхода на крыше.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Воздушный клапан

Воздушный клапан вентиляции канализации обеспечивает бесперебойное функционирование сливной системы. Его устройство позволяет устранять образующееся в момент интенсивного потока воды разрежение внутри канализационных труб.

Поднимающийся в клапане шток запускает воздух извне через боковое отверстие. После того, как давление в системе уравняется с атмосферным, шток опускается на седло, закупоривая проем до следующего использования.

Воздушный клапан устанавливается в туалете, ванной комнате или на кухне в том месте, где существует доступ к его осмотру. Он вставляется в раструб на прямом вертикальном участке при помощи уплотнительного резинового кольца. При этом расстояние между клапаном и наивысшим стоком должно быть не менее 10 см. Если установка клапана происходит в помещении с уже имеющимся трапом (половой решеткой), то его монтируют на высоте не меньше 35 см от пола.

Подводки

Безотказная вентиляция системы канализации осуществляется при условии правильного подключения подводки сантехнического прибора к стояку, т.е. с фактическим уклоном в его сторону и по наименьшему пути. На участке подводки, где унитаз смыкается со стояком, запрещено присоединение любых других сантехнических устройств, во избежание полного перекрытия сечения трубы и создания в ней разрежения. Для свободного стока жидких отходов в обязательном порядке нужно обеспечивать сообщение системы канализации с атмосферой.

Если установленная подводка свыше 3 м, то должна устанавливаться дополнительная вентиляция стояка канализации. В ином случае, предусматривается монтаж подводки труб большего диаметра. При фактической длине подводки свыше 5 м диаметр труб следует увеличить, к примеру, от 75 мм до 100 мм. Вариант монтажа с увеличенным диаметром труб придется рассматривать и в случае перепада высот между концами проводки от 1 до 3 м. При подобных обстоятельствах рекомендуется также применение аэрационного клапана.

Вентиляционная труба

Каждый стояк должен оборудоваться вмонтированной на его конце трубой вентиляции и дефлектором. Эти устройства служат для локализации изменяемых во время стока параметров давлений. Отсутствие разрежения в системе исключает перекрытие сечения труб и выкачивания воды из сифонов.

Калибр вентиляционной трубы должен быть не менее диаметра канализационного стояка, а ее окончание должно выводиться на высоту не менее 50 см над скатом кровли, исключая засыпание трубы снегом в зимний период. Располагают вентиляционную трубу на определенном удалении от ближайшего окна, чтобы вентиляция через канализацию ограничивала доступ в помещение неприятным запахам.

Оптимальный монтаж канализационной инженерной конструкции – комплектация каждого отдельного стояка дефлектором и вентиляционной трубой. Допускается объединение нескольких канализационных стояков с подсоединением к выходу одной вентиляционной трубы большего диаметра. Нельзя оборудовать аэрационными клапанами непосредственно сами стояки, поскольку воздух в таком случае станет поступать в систему из атмосферы без возможности обратного выхода. Разрешается конструировать вентиляционные системы с дефлекторами на самом удаленном стояке при условии установки на их окончании клапанов аэрации.

Если кто-то из жильцов многоквартирных домов или частных коттеджей все еще задается вопросом: «Нужна ли вентиляция канализации?», то ответ будет однозначным для тех, кто желал бы обезопасить свое жилище от скопления органического газа, неприятных запахов и «чавкающих» звуков, а также образования воздушных пробок в системе трубопровода.
