Виды гидрозатворов для канализации, как работают, монтаж

Как сделать затвор для браги своими руками?

На просторах интернета существует множество вариантов изготовления затворов для брожения. Рассмотрим несколько самых распространенных.

Водяной

Его схема приводилась выше. Крышка на бродильной таре плотно закрывается, в неё через отверстие вставляется шланг, конец которого помещается в емкость с водой.

Стык крышки и шланга тщательно герметизируется с помощью пластилина.

Медицинская перчатка

Этот метод использовался ещё во времена СССР. На бродильную емкость надевается резиновая перчатка. При необходимости она стягивается нитью у основания. В одном из пальцев делается небольшой прокол, через который будет выходить углекислый газ.

С помощью перчатки легко отследить окончание брожения. Когда она сдувается – это значит, что процесс брожения закончен и брагу можно перегонять.

Ватная пробка

Иногда самые ленивые винокуры используют вату в качестве затвора. Этот способ самый простой из всех, достаточно закупорить горловину бродильной тары кусочком ваты. Но это не делает метод эффективным, т. к. воздух всё равно будет проникать в емкость.

Ещё одним недостатком этого метода является невозможность определения окончания брожения на глаз. В этом случае нужно будет поднести зажженную спичку к горлу бродильной емкости. Если спичка горит, то процесс выбраживания прекратился. Если она тухнет, это значит, что дрожжи всё ещё работают и выделяют углекислый газ.

С отводом запаха

Брага при созревании издает характерный устойчивый запах, который может не понравиться домочадцам или соседям. Существует затвор с отводом бродильного запаха. Для этого нужно немного усовершенствовать первый вариант водного затвора.

На банку с водой, в которую выходит углекислый газ, надевается капроновая крышка с двумя отверстиями под шланги. В первое отверстие вставляется шланг из бродильной емкости и погружается в воду.

Во второе вставляется другой шланг. Его опускать в воду не нужно. Конец второго шланга выводится на улицу или подсоединяется к верхней части канализационной трубы. Все стыки герметизируются.

Из шприцев

Компактный и удобный гидрозатвор можно сделать при помощи 2-х одноразовых шприцев. Колбы от них скрепляются между собой скотчем или изолентой. Носики шприцев соединяются узкой силиконовой трубкой. В одну колбу заливается вода. Устройство вставляется в крышку бродильной тары и хорошо герметизируется.

Вариантов создания затвора огромное множество, но принцип один: не позволить кислороду проникнуть в брагу, обеспечив при этом свободный выход углекислого газа. Гидрозатвор является обязательным атрибутом правильного брожения. Его использование благотворно сказывается на вкусе и аромате конечного напитка.

Цены на различные модели

Цена на гидрозатвор для канализации определяется несколькими составляющими:

• материал (металлические более дорогие, чем полипропиленовые);
• производитель (наиболее дорогие европейские модели);
• сложность устройства (бутылочные под раковину самые дешевые, а переливные и устройства с несколькими сливами – дороже).

Примерные цены на разные модели представлены в сравнительной таблице ниже.

Назначение	для раковины	для унитаза	для ванны	для кухонной мойки
модели и цены в рублях	AlcaPlast A410	270	Гофра AlcaPlast A97	300	Отвод Geberit 152.439.46.1	2510	Слив-перелив Viega 572853	250
AlcaPlast A431	870	Гофра AlcaPlast A97	340	Отвод Geberit 152.439.46.1	1380	Орио 3 А4011	701
AlcaPlast A400	1960	Отвод AlcaPlast A90-90	220	Слив-перелив AlcaPlast A501	510	Wirquin средний 1 1/2″х40 мм	152
AlcaPlast A437	1210	Отвод Geberit 152.438.46.1	2460	Слив-перелив Ravak X01318	3430	Wirquin без выпуска d 40 мм	248
Hansgrohe Flowstar 52105000	4470	Отвод Geberit 152.439.46.1	3380	Слив-перелив Viega 572853	3920	Orio со сливом и двумя чашами d 40 мм	223

Инструкция по монтажу автоматического сифона

Установить бутылочный гидравлический затвор под мойкой кухонной раковины достаточно просто, под ванной – немного сложнее по причине неудобного расположения системы слива. Представляем инструкцию по монтажу автоматического сифона для ванной – усовершенствованного устройства, установку которого можно произвести своими руками.

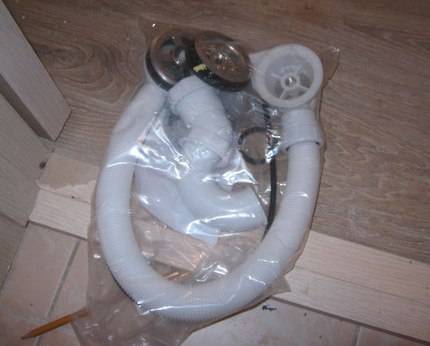

Полный комплект можно приобрести в ближайшем магазине сантехники. Он состоит из трех значимых частей: 1 – пластиковая конструкция гидрозатвор + гофрированная труба; 2 – детали для оформления перелива; 3 – элементы крепежа для слива

Сначала оборудуем отверстие перелива. Для этого берем эластичную прокладку, которая идет в комплекте, и вставляем ее в отверстие на стенке ванны. Для более плотного примыкания можно использовать силиконовый герметик.

Крепим переливную конструкцию в отверстии, накручивая с внешней стороны хромированный элемент. Он снабжен штоком, на котором будет держаться барашек

Затем берем следующую деталь – барашек – и стараемся аккуратно закрепить ее на штоке болтом. Для этого потребуется небольшая плоская отвертка, которая сможет проникнуть сквозь маленькое отверстие в боковой части барашка.

Надеваем барашек на шток, вставляем конец отвертки в боковое отверстие и с небольшим усилием, но очень осторожно закручиваем фиксирующий болт

Далее переходим к нижней части и берем арматуру для оформления сливного отверстия.

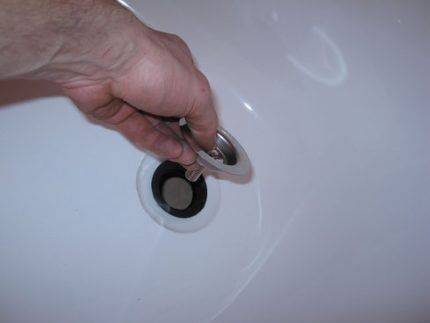

Продеваем пластиковую деталь под ванной и вставляем в отверстие конец с резиновой прокладкой. Сверху в образовавшееся отверстие помещаем стандартную хромированную деталь с сеточкой

Среди крепежа находим длинный крепежный винт, который отвечает за фиксацию сифона, и вкручиваем его с верхней стороны, придерживая снизу конструкцию.

Сначала винт закручиваем руками, затем затягиваем ключом, но очень аккуратно, чтобы не сорвать резьбу. После окончания проверяем прочность монтажа

Осталось прикрутить гидрозатворный элемент. Сначала на пластиковый выход слива нанизываем резиновую прокладку, затем вставляем коленный  затвор. Затягиваем наружную пластиковую гайку – конструкция готова.

Внешний вид установленного автоматического сифона. От сливного отверстия отходят две трубы: одна (гофрированная) – к переливному отверстию, вторая (изогнутая) – собственно коленный гидрозатвор

В последнюю очередь присоединяем к гидрозатвору полипропиленовый патрубок (прямой или гофрированный), ведущий к канализационной трубе.

Тестируем систему – наливаем полную ванну воды и проверяем работу перелива и сливного отверстия. Смотрим, нет ли протечек. Если обнаруживаем течь – более плотно подтягиваем гайки, а места соединений промазываем герметиком, но при условии, что их не придется в дальнейшем вскрывать для прочистки засора.

Как установить

На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:

На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.

• Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
• Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
• Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
• Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.

Рис. 13 Сифон под ванну – схема сборки Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.

Порядок монтажа гидрозатвора

Наиболее простым и понятным в установке является бутылочный гидравлический затвор. Процесс его монтажа под раковиной не доставляет каких-либо сложностей, в то время как при установке в ванной необходимо в точности следовать определенной инструкции:

1. Оборудуйте систему перелива, поместив эластичную прокладку из комплекта в соответствующее отверстие на стенке ванны.
2. Возьмите деталь-барашек и аккуратно закрепите ее болтом на штоке.
3. При помощи арматуры для оформления сливного отверстия вкрутите с верхней стороны длинный крепежный винт.
4. Прикрутите гидрозатворный элемент, поместив на пластиковый выход слива резиновую прокладку и вставив коленный затвор. Затяните наружную пластиковую гайку.
5. Подсоедините полипропиленовый патрубок канализационной трубы к гидрозатвору.

По окончании монтажа можно протестировать систему, наполнив ванну водой и убедившись, что перелив и сливное отверстие функционируют должным образом. Проверьте, нет ли протечек. При обнаружении течи нужно более плотно подтянуть гайки и промазать места соединений герметиком.

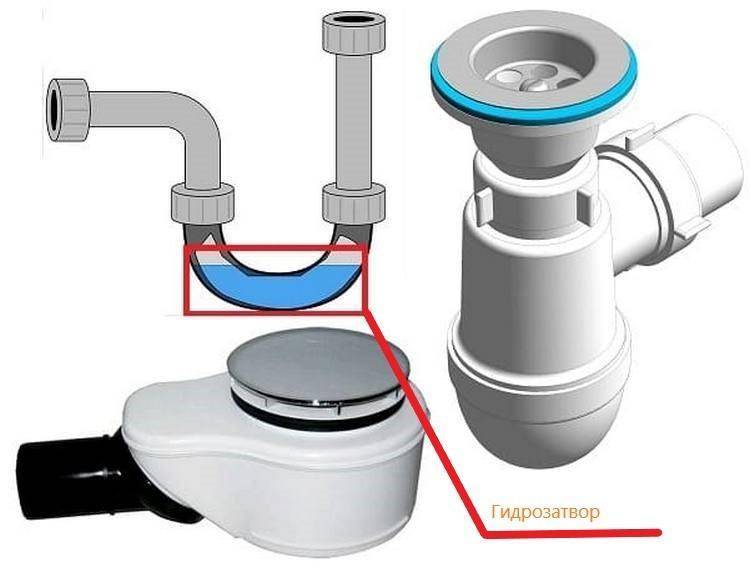

Разновидности

Только один санитарно-технический прибор – унитаз — имеет встроенный гидрозатвор, ко всем остальным устройство необходимо подключать отдельно.

Коленные

То самое изделие в форме литеры «U», которое считается классическим вариантом гидрозатвора.

Сегодня такие устройства применяются крайне редко, поскольку имеют ряд существенных недостатков:

• отличаются большими размерами;
• не позволяют регулировать высоту столба воды;
• подвержены срыву.

Выходной патрубок коленного гидрозатвора может быть направлен как в сторону, так и вниз. В последнем случае устройство имеет вид литеры «S» и называется двухоборотным.

Гофрированные

Подобными гидрозатворами комплектуются дешевые китайские душевые кабины. По сути, это просто гофрированная трубка, которую пользователь сам сгибает в виде коленного гидрозатвора, фиксируя форму с помощью хомута.

Отсюда следует важное достоинство такого изделия – оно является регулируемым, то есть высоту столба воды в нем можно корректировать, так чтобы ее не высасывало в канализацию при сливе воды в унитаз. Что касается недостатков, то помимо общих для всех коленных гидрозатворов (сравнительно большие размеры, подверженность срыву) добавляется еще один: в гофрированной трубе очень «любит» скапливаться грязь, способная стать причиной неприятного запаха

Что касается недостатков, то помимо общих для всех коленных гидрозатворов (сравнительно большие размеры, подверженность срыву) добавляется еще один: в гофрированной трубе очень «любит» скапливаться грязь, способная стать причиной неприятного запаха.

Бутылочные

В таком гидрозатворе традиционного U-образного элемента нет. Это просто стакан, в который опускается вертикальная трубка, подключенная к сливному отверстию сантехнического устройства. На некотором расстоянии от донышка в стакан врезан выходной патрубок.

При этом нижний конец вертикальной трубки расположен ниже этого патрубка, поэтому он всегда утоплен в воде, заполняющей стакан. Своей конструкцией бутылочный сифон очень напоминает кальян, только вместо дыма в него поступают стоки от вышерасположенного прибора.

Гидрозатвор бутылочного типа

Данный вид гидрозатворов сегодня наиболее популярен, поскольку обладает несколькими важными достоинствами:

• Имеет компактные размеры.
• Не боится срывов (при резком падении давления в канализации в бутылочный гидрозатвор просто подтягивается воздух извне, подобно тому, как это происходит при курении кальяна).
• Все тяжелые частички не попадают в канализацию, а оседают в нижней части стакана, которая выполняется в виде съемного отстойника.

Очевидно, что для очистки бутылочного сифона под ним должно быть достаточно места. Поэтому такие устройства обычно устанавливают под мойками и умывальниками. Ванны же и душевые кабины, как правило, оборудуются коленными гидрозатворами.

Чтобы отстойник бутылочного гидрозатвора не приходилось чистить слишком часто, установите в сливное отверстие кухонной мойки сеточку.

Специальные

К этой категории в первую очередь относятся гидрозатворы для ванн, снабженные отводом для подключения переливной трубы.

Приборы, которыми пользуются сравнительно редко (например, установленные в банях), подключаются к канализации через так называемые сухие затворы. Гидравлические затворы в таких условиях оказываются бесполезными, поскольку при длительном простое они пересыхают.

В сухом затворе сливное отверстие перекрывается легким пустотелым шариком. Когда же вода начинает поступать в устройство, шарик всплывает, освобождая ей путь.

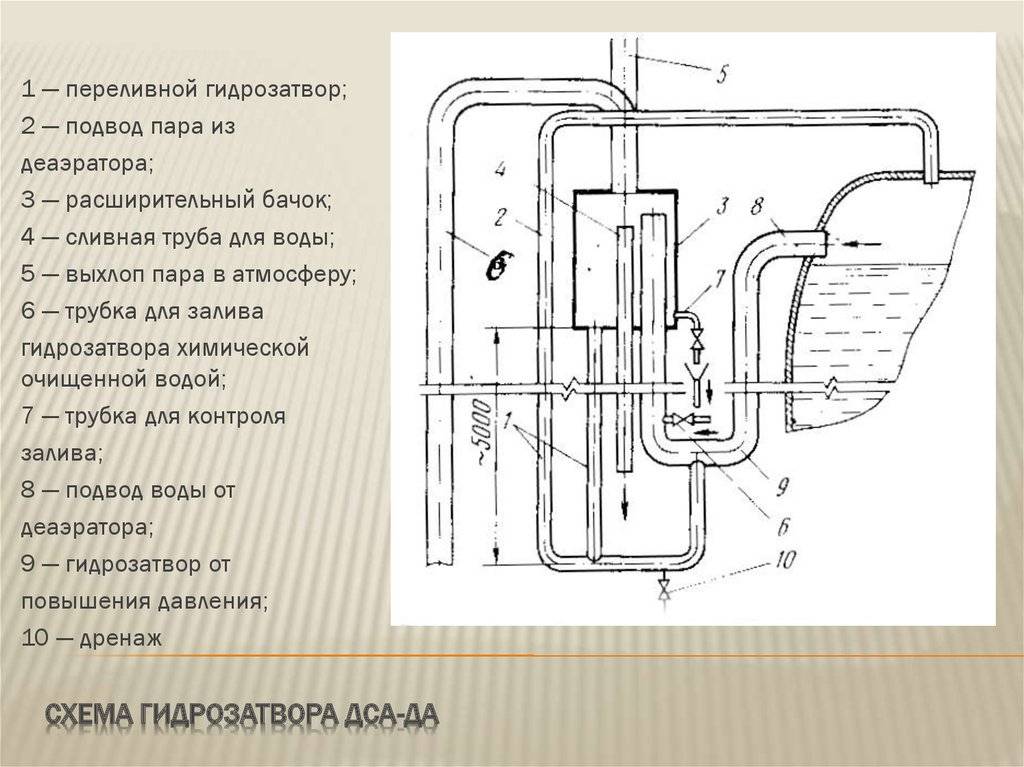

Принцип действия гидрозатвора

Процесс протекает нормально лишь при отсутствии воздуха. Находящийся в нем кислород и бактерии окисляют спирт, который разлагается на уксусную кислоту и воду.

При брожении происходит образование большого количества углекислого газа, который следует постоянно удалять из емкости, сохранять герметичность и предотвращать опасность выброса содержимого емкости при выбивании пробки давлением газа. Для этого создается гидрозатвор в виде водного замка. Устройство продается в множестве разновидностей, но его можно изготовить из подручных средств, которые ничего не стоят.

Простейшей конструкцией для создания герметичности является резиновая перчатка, плотно надетая на горлышко бутыли. В ней прокалывается дырочка, через которую из бутыли выходит углекислый газ. Он создает внутри избыточное давление, не пропускающее воздух снаружи.

Важно застать окончание процесса брожения, чтобы от разрежения воздух не попал в бутыль. Здесь нужно вовремя запечатать выходное отверстие в перчатке

Аналогичным образом можно использовать детский шарик с дырочкой, ниппели от камер велосипеда, клапан с шариком от водочной бутылки.

Виды гидрозатворов

Типовое исполнение механизма представлено конфигурацией, плавно повторяющей изогнутые линии трубы по версии U с нижним заполнением колена, создающего перепад давления в двух трубных вертикальных конструкциях. Скопившуюся внизу воду, подающийся сверху поток с силой вытесняет. При этом образуется очередная пробка, успешно противостоящая проникновению газов наружу. Это избавляет от неприятного амбре, которому позволительно возникать в момент испарения жидкости из сифона в случае долгого неиспользования системы.

Выделяют две версии конструкции:

• бутылочная. Выпускается в форме колбы, служащей для сбора жидкости. Труба примыкает к сливному отверстию, при этом выпуск сифона присоединяется к канализационной системе. Обычно их монтируют под угловые раковины для ванной или керамические мойки для кухни.
• Коленная. Внешне труба схожа с буквами U или S и представлена гофрированной моделью, оптимально подходящей для герметичной защиты от протечек. Коленные (двухоборотные) изделия выпускаются из разных материалов (пластика, латуни или нержавейки), и предназначены для установки под сантехнику в ванной и туалете.
• Модель с переливом. Монтируется для ванны; состоит из сифона, примыкающей трубы, соединительной муфты, имеет отверстие для перелива и выпуска.

Причины выхода из строя

Гидрозатвор системы канализации — конструктивно простое изделие, не содержащее сложных элементов, поэтому его выход из строя происходит довольно редко. Чаще других возникают следующие ситуации:

• Срыв гидрозатвора в канализации происходит в случаях, когда труба в квартире многоэтажного дома, коттедже, на даче по стояку выше закрыта или забита. В этом случае при спуске больших водных объемов образовавшееся разряжение в стояковой трубе увлекает за собой воду из гидрозатвора, и он открывается. Устраняют данную неисправность очисткой стоякового трубопровода или установкой на его торец вакуумного клапана.
• Засоры — наиболее частая причина выхода из строя гидрозатворов, особенно этой болезни подвержены устройства сухого принципа действия. Если под опускающийся поплавок или в смыкающийся рукав мембраны попадает мусор, они не могут закрыться и в помещение проникают посторонние запахи.
• Неправильный монтаж — еще одна причина нарушения работы гидрозатворов. Несоблюдение уклонов в трубах, самопроизвольное выпрямление гофры, нарушение последовательности сборки сложных систем приводит к некорректной работе запирающих устройств.
• Утечки также могут стать причиной нарушения гидрозатворов. Часто возникающая ситуация — из бутылочного колена вытекает вода через плохо закрученную крышку отстойника снизу.

Рис. 11 Разновидности и стоимость сифонов под мойку и ванну

Как правильно выбрать гидрозатвор для канализации

При выборе для канализации гидрозатвора, цена которого находится в пределах 300-600 руб., следует учитывать следующие факторы:

• габариты сифона в сборе;
• особенности данного вида устройства;
• материал для изготовления труб и крепежей;
• число сливов и возможных дополнительных подключений;
• уровень защиты от образования засоров;
• наличие или отсутствие перелива.

Тип затвора подбирается исходя из места установки. Для кухонной мойки лучшим решением станет бутылочная конструкция, оснащенная контейнером для сбора пищевых отходов. Для ванны удобнее всего монтировать гофрированный сифон, который может располагаться даже в самых стесненных условиях.

Если сифон для душа будет эксплуатироваться редко, рекомендуется устанавливать сухой гидрозатвор

Вариант сифона для душа подбирается с учетом периодичности его использования. Если он будет эксплуатироваться редко, следует установить сухой гидрозатвор для бани или душа, который даже при высыхании воды не будет пропускать посторонние запахи в помещение.

Количество входных отверстий в сифоне должно соответствовать числу сливов, для которых предназначен данный гидрозатвор. Немаловажным критерием является диаметр горловины устройства. Для раковины и умывальника он может быть минимальным, а для унитаза – самым большим. Также учитывается диаметр выходного патрубка при подключении к канализационной трубе. Для раковин и умывальников достаточно гидрозатвора для канализации 50 мм. Для унитаза данный параметр должен быть не менее 100 мм.

Материал для изготовления гидравлического затвора

От материала изготовления зависят надежность и долговечность устройства. Традиционно гидрозатворы для бани, ванной и кухни изготавливались из чугуна, благодаря чему они характеризовались прочностью, стойкостью к воздействию агрессивной среды и длительным периодом службы. К недостаткам изделий можно отнести наличие внутренней шероховатой поверхности, которая склонна задерживать разные загрязнения. Это идеальный вариант для промышленного строительства.

Большинство современных моделей гидрозатворов изготовлены из полипропилена, в результате чего имеют невысокую стоимость. Устройства характеризуются прочностью, надежностью, химической инертностью, отсутствием склонности к накапливанию загрязнений в полости (благодаря гладкой внутренней поверхности).

Сифоны премиум-класса изготавливаются из латуни или бронзы, и имеют никелированное покрытие

Сифоны с сухим гидрозатвором премиум-класса выполняются из латуни или бронзы с никелированным покрытием, что придает изделиям эстетичный внешний вид. Такие затворы отличаются длительным периодом надежной эксплуатации. Сифоны из нержавеющей стали востребованы в лечебных и детских учреждениях. Такие устройства хорошо очищаются и обеззараживаются, что не влияет на их долговечность.

Делаем сифон самостоятельно

• Отрезком пластиковой трубы копируем форму буквы U.
• Привариваем к верхней части водосточной трубы или крепим муфтами высотой в 6 см.
• Если вы строите дом, следует заранее предусмотреть монтаж сифона после фундамента, поскольку установка по напольному покрытию нежелательна. При таком решении придется открывать дорогу к трубе, ее резать и подгонять под диаметр муфт или разводить сварку.
• В отводную трубу наливаем воду, которая и создаст пробку, оградив от ненужных запахов.

Небольшая сантехническая деталь имеет многофункциональное значение. Во время эксплуатации следует соблюдать несколько условий — очищение от отходов и поддержание достаточного уровня воды. А чтобы ничто не омрачало приятную атмосферу дома — пользуемся сливом и избегаем засоров.

Инструкция по установке автоматического сифона

установить уплотнитель для бутылок сантехники под раковину кухонной мойки довольно просто, под ванной немного сложнее из-за неудобного расположения сливной системы. Представляем инструкцию по установке автоматического сифона для ванной – усовершенствованного устройства, установку которого можно производить вручную.

Полный комплект можно приобрести в ближайшем магазине сантехники. Состоит из трех значимых частей: 1 – гидрозатвор пластиковой конструкции + гофрированная труба; 2 – детали конструкции перелива; 3 – крепеж для дренажа

Сначала оборудуем переливное отверстие. Для этого берем поставляемую в комплекте эластичную прокладку и вставляем ее в отверстие в стенке ванны. Для более плотного прилегания можно использовать силиконовый герметик.

Закрепляем переливную конструкцию в отверстии, завернув снаружи хромированный элемент. В нем есть стержень, на котором будет держаться ягненок

Затем берем следующую деталь – барашка – и стараемся аккуратно закрепить на стержне болтом. Для этого потребуется небольшая плоская отвертка, чтобы пробить небольшое отверстие на боковой стороне крыла.

Ставим барашка на ножку, вставляем конец отвертки в боковое отверстие и с небольшим усилием, но очень осторожно затягиваем фиксирующий болт

Затем перейдите к основанию и возьмите фитинги, чтобы создать сливное отверстие.

Продеваем пластиковую деталь под ванну и вставляем торец с резиновой прокладкой в ​​отверстие. Сверху в получившееся отверстие поместите стандартную хромированную деталь с сеткой

Между креплениями находим длинный крепежный винт, отвечающий за крепление сифона, и прикручиваем его с верхней стороны, удерживая конструкцию снизу.

Сначала закручиваем винт вручную, затем затягиваем гаечным ключом, но очень осторожно, чтобы не порвать резьбу. После окончания проверим прочность установки

Осталось прикрутить элемент шлюза

Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку – конструкция готова

Осталось прикрутить элемент шлюза. Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку – конструкция готова.

Внешний вид установленного автоматического сифона. От сливного отверстия выходят две трубы: одна (гофрированная) – до переливного отверстия, вторая (изогнутая) – такого же гидрозатвора, что и колено

В завершение прикрепляем полипропиленовую трубу (прямую или гофрированную) к гидрозатвору, ведущему в канализационную трубу.

Тестируем систему: наливаем полную водяную баню и проверяем работу переливного и сливного отверстия. Мы ищем убытки. Если мы обнаружим утечку, затяните гайки плотнее и покройте стыки герметиком, но при условии, что их не нужно будет открывать в будущем для устранения засора.

Подробно с последовательностью работ и правилами установки сифона под ванну вы ознакомитесь со статьей, с содержанием которой рекомендуем ознакомиться.

Зачем нужен и где используется

Гидрозатвор нужен для предотвращения проникновения газа из канализационных труб в комнаты, где находятся подключенные к канализации устройства. Такую же задачу может решить бытовой пневмоклапан, устанавливаемый в сливную сеть.

В случае застревания твердых частиц между стенкой и заглушкой эффективность работы клапана снижается. В отличие от этого водяная пробка в сифоне при любых обстоятельствах полностью перекроет отверстие слива в канализацию.

Установка сифона с гидрозатвором не только выполняет защитную функцию, но и решает дополнительные проблемы:

• снижает громкость звука во время слива стоков;
• служит в качестве отстойника – на дне сифона оседают крупные частицы мусора;
• не позволяет проникнуть бактериям и насекомым в жилые помещения через канализацию.

Водяная защита используется во всех сантехнических приборах. Гидрозатворы для канализации устанавливаются в бане, а также в ванной и душе. Унитаз – единственное устройство, не требующее подключения гидрозатвора. Его конструкция предусматривает использование встроенного сифона для удаления стоков.

Установка гидрозатвора

• Если требуется монтаж сифона с одним сливом, допускается присутствие одной решетки, зафиксированной нижней гайкой с примыканием к сливу.
• В варианте с двумя выходами потребуется установить сантехническую деталь с соответствующими параметрами.
• Если требуется подсоединение бытовой техники с системой слива, возникает необходимость в сифоне с лишним отводом.
• Для ванны потребуется присутствие тройника, к которому примкнет труба перелива. При достижении воды отверстия, она выйдет через верхний слив, и тем самым защитит от наводнения.

Подсоединение гидрозатвора требует выполнения конкретных условий:

• мойки и ванная подключаются через автономный сифон в 50 мм;
• запрещается одновременное подсоединение двух моек к одной водной запорной системе;

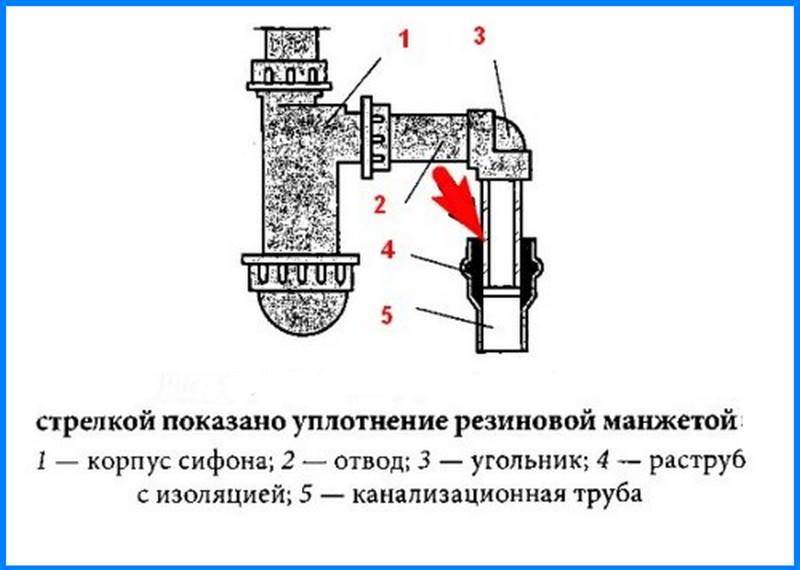

• помним об уплотнительном кольце (в 1,5 см) на краю отводной трубы. Оно необходимо для выравнивания стыков окружностей трубы и раструба;
• зазоры и щели маскируются герметиком.

Гидрозатворы сухого принципа действия

Необходимость в сухих гидрозатворах вызвана одним из недостатков мокрых — в них постоянно находится вода, и если не происходит ее смена, она начинает дурно пахнуть, в ней могут завестись микроорганизмы, плесень, появиться водоросли. Поэтому установка сухих гидрозатворов актуальна в местах, где воду используют с большими временными промежутками — банях, саунах, душевых комнатах и аналогичных помещениях.

Существует несколько разновидностей сухих гидрозатворов, отличающихся принципом действия, основные из них:

Поплавковые. Канализационный трап с гидрозатвором поплавкового типа — одна из наиболее популярных моделей. Типовая конструкция представляет собой перевернутый легкий стакан, кромки которого погружены в воду, находящуюся между корпусом трапа и его центральным сливным патрубком. Вода поступает во внутреннее пространство корпуса через крышку, защищающую перевернутый поплавок, после пользования душем она постепенно высыхает, поплавок опускается на дно и перекрывает своим корпусом сливное отверстие.

В иных конструкциях вместо поплавка используют легкий шар, который после ухода воды опускается в наружное седло и герметично закрывает отверстие слива.

Рис. 9 Принцип действия поплавкового сифона

С обратным клапаном. Принцип действия конструкции основан на том, что сливной канал закрывает клапан на шторках (маятниковая конструкция) или в виде подпружиненного ниппеля. При пользовании водой она под давлением открывает клапан и выливается в трубы, как только воду отключают, ее давление на запирающий элемент падает, и он механически закрывает сливной канал.

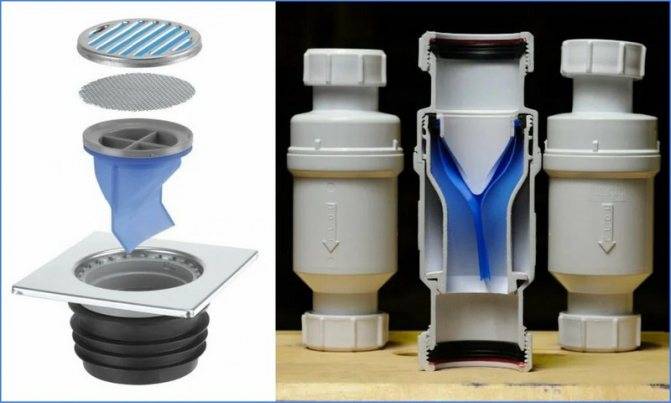

Мембранные. Одна из новейших разработок — сухой гидрозатвор для канализации с силиконовой вставкой. Его отличие от аналогов — отвязка от трапов, санитарной техники и прочих элементов устройств из-за возможности использования в любом месте трубопровода.

Это достигается конструкцией, представляющей собой короткий отрезок трубы, внутри которой помещена силиконовая мембрана в виде короткого рукава. Его направление указано на корпусе прибора стрелкой, при прямом включении вода свободно проходит через рукав под собственным давлением, при отсутствии прямого водного потока стенки рукава сжимаются и не допускают обратного оттока жидкости в канал. Подобные изделия поставляются на отечественный рынок зарубежными производителями стандартных типоразмеров 32, 40 и 50 мм. Преимущества приборов — они могут находиться в трубопроводе вертикально или горизонтально.

Существуют и другие модели мембранных затворов, монтируемых непосредственно в трап в вертикальном положении, они работают по принципу обратного клапана, открываясь при давлении воды и закрывая канал после ее ухода.

Рис. 10 Разновидности сухих мембранных рукавов
