Плюсы отопительных котлов на отработке
Отопительные котлы на отработанном масле обладают множеством плюсов.
Экономичность
Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает.
Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.
Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.
Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.
Автономность
Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения. Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.
Простота устройства
Аппарат настолько прост в сборке и действии, что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.
Ценовая доступность
Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.
Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.
Широкий спектр применения
Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.
Экологичность
Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.
Эффективность использования
Аппарат быстро нагревает воздух и помещение вокруг, поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.
Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.
Как сделать котел на отработанном масле своими руками
Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.
Инструменты и материалы
Чтобы изготовить котел своими руками требуются такие приспособления:
- болгарка;
- сварочный аппарат;
- молоток.
Для изготовления котла на отработанном масле своими руками не забудьте болгарку
В качестве материала для отопительной конструкции необходимо приобрести:
- огнеупорное асбестовое полотно;
- герметик термостойкий;
- стальной лист толщиной 4 миллиметра;
- металлическая труба с сечением 20 и 50 сантиметров;
- компрессор;
- вентиляционную трубу;
- сгоны;
- болты;
- стальные переходники;
- углы полудюймовые;
- тройники;
- арматуру сечением 8 миллиметров;
- насос;
- бачок расширительный.
Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.
Процесс изготовления
Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.
Изготовление такого отопительного устройства состоит из таких этапов:
- Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
- Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
- В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
- Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
- Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
- Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
- В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
- В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
- Сверху к конструкции крепится дымоход.
Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.
Сооружение более мощного котла
Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.
Последующий процесс изготовления отопительного прибора имеет некоторые особенности:
- В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
- Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
- Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.
Котел на отработанном масле своими руками
Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:
- уголки размером половину дюйма соединяются за счет сгонов и тройников;
- на маслопровод закрепляется штуцер с помощью переходников;
- все соединения предварительно обрабатываются герметиком;
- из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
- для установки горелки используются две разного размера пластины из стали;
- внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
- горелка вставляется в предназначенный для нее корпус;
- после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
- большая пластина монтируется в качестве крепежной накладки;
- в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
- две подготовленные пластины соединяются с помощью болтов.
Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.
Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Для понимания нужности или ненужности самодельного котла на отработанном масле, стоит указать основные преимущества и недостатки таких аппаратов.
К достоинствам такой техники относятся:
Относительно невысокая стоимость. Если даже нанять сторонних людей для конструирования системы, все равно котел на отработанном масле своими руками обойдется дешевле заводского.
Аппарат всеяден ко всем типам отработки, а если нужно, то может потреблять и солярку.
Конструкцию можно совершенствовать, добавляя к ней разнообразные приспособления.
Выгорающее масло не оставляет после себя много золы, поэтому очистка котла не займет много времени.
Правильно собранное оборудование, на котором установлена автоматика, не нуждается в постоянном присутствии человека. Необходимо лишь регулярно заправлять бак и проводить очистку системы.
Минус котла — медленное реагирование на перекрытие подачи воздуха в топку, поскольку процесс горения прекращается не тут же, а спустя определенное время. В это время тепловой носитель по-прежнему нагревается. После того, как пламя потухло, понадобиться вновь его разжигать, причем делать это придется вручную, если для этой цели не имеется специального устройства.
Котел можно слегка модернизировать, придав ему способность работать «вхолостую». В этом случае воздух поступает в камеру в ограниченном количестве. В результате, будет поддерживаться маленький огонь в тот момент, когда интенсивное пламя не нужно. При необходимости усиливается подача воздуха и процесс горения становится более мощным.
Еще один недостаток котлов на отработанном масле — такие машины гораздо грязнее своих конкурентов, потребляющих иные виды топлива. Это неизбежный результат использования масла в процессе получения тепла. Также работу аппарата сопровождают неприятный запах, исходящий от топлива. И, наконец, для нормального функционирования оборудования понадобиться организовать процесс очистки масла от всевозможных примесей механического характера (например, стружки). Если этого не сделать, агрегат рано или поздно засорится и выйдет из строя.
Простота эксплуатации и монтажа
Использование данного вида отопительного оборудования доступно даже тем, кто имеет отдаленное представление об обращении с подобными устройствами. Работа котла отличается высокой степенью автоматизма, что является одним из важнейших свойств современного оборудования.
Легкая эксплуатация обеспечивается и простой конструкцией котла. Она настолько элементарна, что некоторые даже изготавливают подобное оборудование своими руками. Хотим вас предостеречь от подобного шага, так как он может стать причиной плачевных последствий. Котлы, выпускаемые специализированными предприятиями, испытываются перед тем, как попасть к потенциальному пользователю. Самодельное оборудование далеко не всегда проходит подобную проверку.
Как изготовить котел на отработке

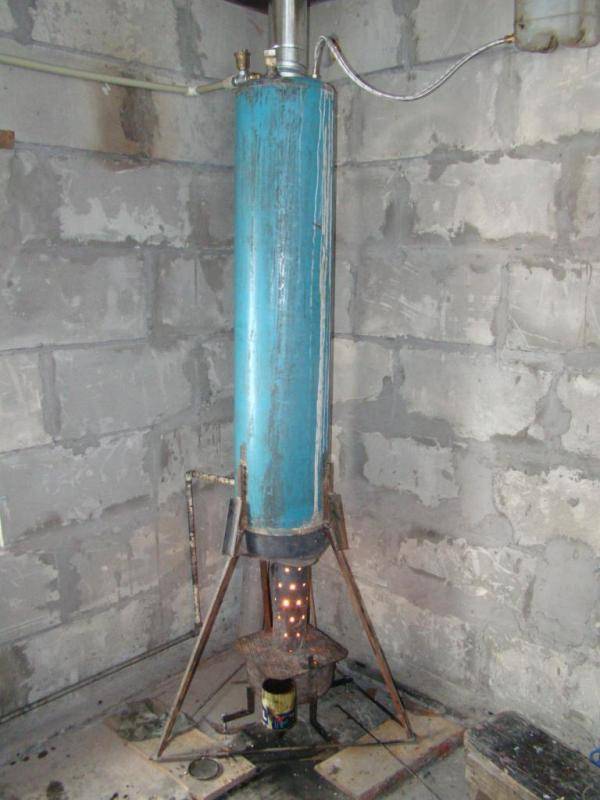

Как выглядит готовый котел
Котел, сжигающий отработанное масло, отличается от печи тем, что не позволяет львиной доле тепла улетать в трубу и нагревает воду в системе отопления, а не воздух. Другое дело, как это реализовано в конструкции агрегата. С заводскими теплогенераторами все понятно, их производят на основании расчетов и разработок, которые выполняют целые коллективы специально нанятых людей. Что же касается изготовления самодельного котла на отработке, то это результат труда и творческой мысли нескольких человек, и как показывает практика, результат весьма успешный.
Вариант отопительного устройства без водяной рубашки: схема и принцип работы печки на отработке
Воспользуемся этими результатами и подробно рассмотрим, как сделать котел на отработке своими руками. Для этого понадобятся инструменты и приспособления:
- аппарат ручной дуговой сварки постоянного тока (инвертор);
- угловая шлифовальная машина с кругами отрезными по металлу;
- дрель электрическая;
- молоток, набор ключей и прочих слесарных инструментов, имеющихся в каждом индивидуальном хозяйстве.
Как можно понять из списка, от вас требуются два навыка: по слесарным и сварочным работам
Особенно при изготовлении самодельного котла на отработке важно умение выполнять качественные и герметичные сварочные швы. Если в этом нет уверенности, то стоит пригласить на помощь профессионального электросварщика
Теперь следует подобрать материалы для самодельного котла. Обычно, чтобы не ломать голову над изготовлением корпуса будущего теплогенератора, берут два сосуда или две трубы разных диаметров, чтобы при вставке одной в другую между ними оставался просвет 3—4 см для водяной рубашки. Поскольку работа котла связана с высокой температурой, толщина стенок труб должна быть не менее 4 мм, а лучше 6 мм.
Чтобы собрать самодельный котел на отработанном масле, сначала надо обрезать трубы на необходимую длину, она же и высота агрегата. Дополнительно понадобятся трубы меньших диаметров для патрубков, подачи воздуха и теплообменника, а также листовой металл толщиной не менее 4 мм, чтобы выполнить дверцу и крышки круглой формы. Из дополнительного оборудования понадобится приобрести маслонасос, вентилятор для нагнетания воздуха и комплект автоматики с датчиками. Когда все готово, можно приступать к сборке, изучив чертежи котла на отработанном масле.
Схематический чертеж
Здесь показана базовая версия котла, сделанного своими руками. Далее, необходимо изготовить водяную рубашку с жаротрубным теплообменником, как показано на фото ниже.

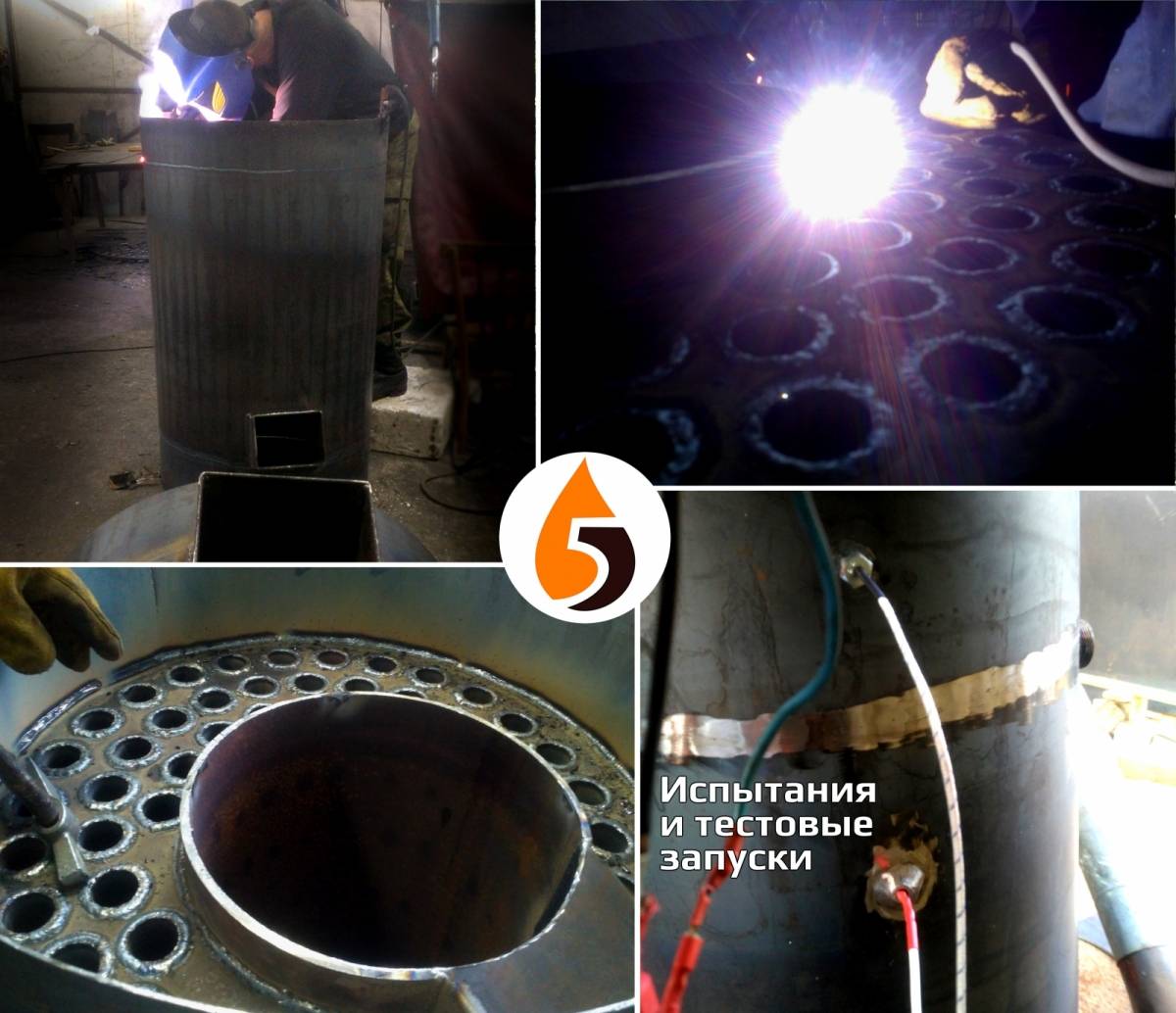

Жаротрубный теплообменник
Следующий этап – монтаж электрического вентилятора и комплекта автоматики, который будет контролировать температуру теплоносителя, управляя производительностью нагнетателя воздуха и маслонасоса. Дальше следуют испытания и установка котла в топочную.
Правила использования
Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования
Топливо
Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.
Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.
Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.
Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.
Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.
Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.
Чаще всего используется следующая формула:
B = d*(h1-h2) + d*(h1+h2) /qn
Где: h1 — коэффициент полезного действия,
h2 — энтальпия топлива,
d — теплота сгорания топлива,
qn — температура и удельная теплоёмкость масла.
Эффективность отопления отработанным маслом. Анализ и практический опыт. (10+)
Может, отапливаться отработанным маслом?
Не всякое отработанное масло подойдет котлу. Нужно безводное, чистое, фильтрованное.
Такое отработанное масло, отработку тяжело купить. Стоит дорого.
Сам котел и горелка тоже не дешевые. В разы дороже дизельных.
Эксплуатация представляет проблемы. Засоряется дымоход, форсунки, фильтры. Масло загустевает и замерзает.
Как Вы думаете, может, поставить котел на отработке и отапливать дом отработанным маслом?
Вашему вниманию подборка материалов:
Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование
Отопление отработанным маслом сопряжено со следующими трудностями:
- Необходимость это масло где-то брать
- Хранение масла
- Эксплуатация котла, чистка самого котла, горелки, дымохода, системы подачи масла
- Стоимость самого котла
Конструкция и чертежи отопителя
Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:
- поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
- использование горелок Бабингтона и других самодельных конструкций;
- сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.
Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.
Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:
- Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
- Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
- Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
- По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.
Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива
Схема жидкотопливного котла
Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:
- дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
- для камеры сгорания возьмите трубу DN150;
- водяную рубашку сварите из двух газовых баллонов из-под пропана;
- теплообменник – минимум 8 жаровых труб Ø32 мм;
- размер чаши – по камере сгорания (DN150);
- высота от края дожигателя до дна чаши – 6.5—7 см.
Типы котлов
Котлы на отработанном масле, в зависимости от сферы применения, условно делят на три вида:
Отопительные
Устанавливать их рекомендуется все же не в жилых помещениях, а в пристройках к ним. Хотя котлы являются современным оборудованием, и производители оснащают их дополнительными фильтрами и гарантируют полное отсутствие посторонних «ароматов», во время работы этот агрегат все-таки выделяет запах машинного масла.
Отопительные котлы внутри оснащены обогревочным узлом с водяной трубой и помпой, которая способна работать как от электрической сети, так и от энергии самого устройства. Помпа обеспечивает циркуляцию воды в системе.
Работа котла основана на горении смеси паров отработанных масел и воздуха, подаваемого вентилятором, который установлен и работает по компрессорному принципу. Сила огня в агрегатах отопления регулируется обычным шлангом с крановым клапаном.
Вентилятор является единственной подвижной частью котла, которая со временем, возможно, выйдет из строя — все остальные части неподвижны, и за счет этого котел нуждается в ремонте крайне редко. Поломки возможны только при плохом уходе или из-за работы на грязном масле.
Водогрейные
Напольный тип котла
Предназначены для нагрева воды и фактически являются полноценными бойлерами. В их работе заложен платформенный принцип – котлом обогревается плоскость, на которую установлен резервуар с водой. Маленький насос, расположенный на выходе из емкости, регулирует давление в системе. Корректировать температуру нагрева воды затруднительно, и в емкости она достигает 80-100°С. Стандартный объем емкости водогрейного устройства на отработке — 60-140 л. Нагревается оно примерно за 2 часа – большинство бойлеров других видов на 100 л нагревают воду примерно за 4 ч.
Такой агрегат имеет два режима нагрева:
- Быстрого нагрева – для вновь набранной или остывшей воды.
- Поддержания температуры — отопление переводится в режим «фитиль». В этом состоянии потребляется приличное количество топлива, и если емкость для воды слишком мала, то возможны выбросы чадного газа, для отвода которого требуется сооружение дополнительного дымохода.
Водогрейные котлы на отработке чаще всего устанавливают в помещениях подвалов, а так как они не являются транспортабельными, то подлежат установке как стационарное оборудование.
Использование для обогрева электрических водогрейных бойлеров в зимние 4 – 5 месяцев требует затрат в районе 10000 рублей, а расходы на отопление водогрейным котлом на отработанном масле за тот же период составит примерно 400 рублей. Такая ощутимая разница делает водогрейные агрегаты на отработке отличной дешевой альтернативой обычным бойлерам.
Принципиальная схема работы горелки на отработанном масле KG/UB
Являются многофункциональными устройствами. Чаще всего используются для обогрева помещений, не оборудованных водяной системой отопления. Такие котлы на отработке дополнительно оснащены системой очистки газов, делающей агрегат практически бездымным. У этой версии очень низкий расход топлива по сравнению с другими устройствами на отработанном масле.
Главным преимуществом такого агрегата является мобильность – он помещается в багажник большинства легковых автомобилей. К бытовым котлам можно подключить дополнительное оборудование – бойлер, горелку, обогреватель и другое. Он будет незаменим на природе, в длительной поездке, для путешествий — пригодится в качестве обогревателя, кухонной плиты, нагревательного элемента и другого.
Единственное правило, обязательное при работе с таким устройством – обеспечить необходимую для его установки пожаробезопасную площадь или подготовить в земле углубление в 30 см.
Достоинства и недостатки
Котел, работающий с использованием в качестве топлива отработанное масло, может быть использован для организации системы отопления, а также как водогрейный агрегат. В последнем случае, установка снабжается дополнительным водяным контуром.
Как функционирует?
Оборудование этого типа работает по принципу пиролизных установок. Топливо разогревается до высоких температур, при этом масло выделяет горючие газы. Поднимающиеся испарения попадают в топку, где сгорают с выделением тепла.
Тепло используется для подогрева теплоносителя, циркулирующего по водяным контуром. Горячий теплоноситель поступает в систему отопления. А если агрегат имеет дополнительный водогрейный контур, то и для подачи горячей воды.
Плюсы применения
Прежде чем приобретать или собирать своими руками отопительный агрегат, нужно познакомиться с его преимуществами. Плюсы котлов:
- Низкие затраты. Если планируется собирать котел своими руками, то организация отопления дома обойдется примерно вдвое дешевле, чем при покупке готовой модели. Но даже если будет приобретаться готовое оборудование, все равно можно сэкономить на приобретении топлива.
- Неприхотливость к качеству топлива. Для обогрева частного дома можно использовать любые виды отработанных масел, при необходимости можно использовать дизельное топливо.
- Возможность модернизации. При желании даже собранный своими руками агрегат может быть оснащен системами автоматики.
- Экологичность. Использование отработанного масла – это своеобразная утилизация нефтепродукта, так как применение подобных котлов является выгодным с точки зрения экологии. Кроме того, в процессе сгорания образуется очень небольшое количество золы.
- Удобство обслуживая. Качественный отопительный агрегат не будет требовать постоянного внимания, нужно только следить, чтобы своевременно пополнялся запас топлива.
Недостатки
Однако масляный котел имеет немало недостатков, к ним следует отнести:
- Инертность. Даже после отключения котел еще некоторое время продолжает прогревать теплоноситель.
- Ручной розжиг. После остановки котла повторный розжиг придется производить вручную. Чтобы автоматизировать процесс, приходится в процессе работы постоянно поддерживать наличие небольшого пламени на горелке, ограничивая подачу воздуха. Это увеличивает расход топлива.
Типы конструкций на отработке
В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:
- бытовые печи;
- водонагревательные агрегаты;
- отопительные котлы.
Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении
Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи
Бытовая масляная печь
Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.
Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель
Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива
Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс
Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.
Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
Как сделать котел на отработке своими руками
Сделать отопительный прибор может каждый. Для этого потребуется некоторое время и сноровка в обращении со шлифмашиной и сварочным аппаратом. Котел на отработке своими руками имеет среднюю мощность 5-10 к Вт, этого достаточно для обогрева помещения в 40 м².
С готовым корпусом
Делая отопительный прибор, самостоятельно нужно помнить, что он представляет собой 2 прочных металлических короба, которые соединяет воздуховод, представленный перфорированной трубой.
Отопительный прибор с готовым корпусом соединяет воздуховод.
В нижнем коробе сверлятся отверстия, через которые масло попадает в испарительную камеру. А к верхнему коробу присоединяется дымоотводная труба. Далее схему можно усложнять различными узлами: насосом, воздушным компрессором, капельной подачей и т.д.
Легкий вариант
Для работы потребуется листовая сталь (4 мм, не меньше) или отрезок трубы большого сечения, обладающий толстыми стенками, арматура с сечением 8 или 10 мм, тройники, труба, которая будет служить воздуховодом, сгоны и полудюймовые углы, стальные переходники, компрессор, расширительный насос и бачок. Из оборудования будут использованы: термостойкий герметик, асбестовое полотно, шлифмашина и сварочный аппарат.
Для примера можно взять данные оборудования, которого хватит для обогрева гаража.
Корпус – труба большего сечения, обрезанная шлифмашиной до высоты 2 м. Труба с меньшим сечением делается высотой в 20 см. Затем готовится крышка корпуса, в которой проделывается отверстие под дымоход.
Котел представляет собой цилиндрический прибор.
Далее в другой пластине вырезается отверстие для соединения с частью малой трубы, после чего получается дно отопительного прибора.
К нему приваривается труба меньшего размера, чье дно закрывается еще одной круглой пластиной. Затем производится сборка корпуса, накрывание его с обеих сторон пластинами и сварка деталей по кругу. Арматурные прутья послужат ножками изделия.
В трубе просверливаются вентиляционные отверстия. После чего прибор представляет собой цилиндрический котел с маленьким резервуаром внизу. Далее шлифмашиной внизу цилиндра вырезается дверца. Сверху на агрегат крепится дымоход и закрепляется.
Маленький, но мощный
Потребуются:
- циркуляционные насосы – 2 шт. для подачи переработанного масла;
- специальная горелка;
- воздушный компрессор;
- котел, оснащенный расширительным баком;
- отрезки труб, которые станут магистралями;
- маслостойкий шланг для подачи топлива из бака.
Камера принудительного испарения делается из толстостенного отрезка трубы (должен выдержать температуру до 400°С). В ее центре располагают трубку маленького диаметра, в которую благодаря вентилятору поступает воздух.
Камера испарения делается из отрезка трубы.
Масла, насыщенные кислородом, сжигаются в камере, тем самым нагревая теплоноситель, циркулирующий в трубах.
Самым важным является настройка капельной подачи топлива. Такой механизм чувствителен к присутствию твердых примесей в масле. Для нивелирования проблемы устанавливают автомобильный фильтр на нижний конец топливозаборного шланга, который меняется ежемесячно.
Фильтр, предназначенный для частичной фильтрации, не подойдет.
Меры предосторожности
Главный вопрос, интересующий потребителя, — это насколько безопасно отопление отработкой. Возникающие жалобы по поводу неприятного запаха от сгорания масла говорят о несоблюдении правил эксплуатации отопительного устройства.
Важно правильно сделать выбор отработки. В её составе не должны присутствовать вещества, которые могут легко воспламениться, например бензин или ацетон, а также должны отсутствовать сторонние добавки
Именно они загрязняют отдел с горелкой. При отоплении нужно соблюдать такие меры безопасности:
- Сечение трубы должно быть минимум 10 см. Лучшим вариантом будет использование сэндвич-дымохода. На его поверхности образуется небольшое количество сажи.
- Не следует хранить резервуары с топливом вблизи аппарата.
- Ёмкости с маслом должны быть герметично закрытыми. Если в топливо попадёт вода, то при работе горелки произойдёт разбрызгивание, а это повышает риск пожара.
- Температурное воздействие на котёл с отработанным маслом намного больше, чем на устройства с твёрдым топливом. Поэтому нужно соблюдать толщину стенок теплообменника и камеры сгорания (2 мм).
Чтобы избежать задымлённости и загазованности котельной, необходимо присутствие системы принудительной циркуляции воздуха. Рекомендуется соблюдать воздухообмен с такими параметрами: 180 кубометров в час на 1 кв. м. Только при выполнении этих требований для отопления загородного дома возможна безопасная эксплуатация системы обогрева.
Отопление, изготовленное самостоятельно, довольно экономно и достойно соперничать с другими видами обогрева. Специфика его заключается именно в отработанном масле. Такая система хороша, если нет других вариантов или имеется достаточный запас топлива. Основная сфера применения таких конструкций — промышленные предприятия, где есть большое количество отработанного масла.
