Какой должна быть глубина опускания насоса в скважину: способы и тонкости расчета

Выбор скважинного насоса

После того, как мы узнали необходимые сведения и характеристики нашей системы, перед нами остается нерешенной лишь одна проблема — выбор скважинного насоса. Допустим, что расчетные данные оказались следующими:

  1. Глубина трубы – 50 метров.
  2. Диаметр – 133 мм.
  3. Уровень производительности – 3 куб.м/час.
  4. Показатель динамического уровня – 20 м.
  5. Удаленность скважины от дома – 15 м.
  6. Емкость гидробака – 100 литров (при работающем насосе 2 атм., при отключенном -3,5 атм.)
  7. Число проживающих 3-4 чел. (норма потребления 1,2-1,6 куб. м/час).

Если исходить из диаметра скважины, то оптимальным выбором для нас будет насос, диаметр которого составляет в диапазоне 3-4 дюйма

После этого необходимо обратиться к производительности: важно понять, какая модель насоса будет в состоянии поддерживать требуемый напор

Для этого нам потребуется рассчитать высоту, на которую насос должен поднимать воду из скважины:

  • Показатель динамического уровня равен 20 м, что соответствует 2 атмосферам.
  • Скважина удалена от дома на расстоянии 15 м, что эквивалентно 0,15 атмосфер.
  • При работающем насосе в момент закачки воды гидробак гидроаккумулятора будет составлять 3,5 атмосфер.

Выполни нехитрые подсчеты, получим, что минимальный напор нашей установки с учетом указанных характеристик скважины составит 57 метров (2+0,15+3,5=5,65 атм.).

Однако здесь важно предусмотреть и потери давления и производительности в трубопроводе, которые могут быть довольно значительными. Такое часто может наблюдаться в системе, у которой водоподводящие трубы заметно уступают по диаметру выходному отверстию насоса

Скажем, насос датского производителя Grundfos SQ имеет диаметр выходного отверстия 40 мм.

В подобной ситуации для нас недопустимой будет прокладка магистрали величиной 25 мм. Однако это не единственные потери, которые могут возникать при эксплуатации системы. Они могут присутствовать и на разнообразных изгибах, тройниках, кранах, которые могут уменьшать давление на 0,1-0,4 атмосферы из расчета на каждый узел. Вдобавок к этому следует учесть и нестабильность напряжения в электросети, а это может плохо отразиться на эффективности работы насоса. Чаще всего величина потерь, возникающих на трубах и арматуре, составляет около 10-20%. Для качественного водоснабжения выбранный скважинный насос должен поддерживать в системе давление на уровне 1,2-1,6 кубометров в час.

  • Снижение уровня жидкости- 0,5 атм.
  • Потери в трубопроводе – 0,4 атм.
  • Потери в результате перепадов напряжения сети и запас на износ насоса – 1,5 атм.

Поэтому, если принять во внимание потери давления, вероятность понижения уровня воды в скважине, нестабильность напряжения в бытовой сети, оптимальным для нас выбором будет модель насоса, которая будет способна обеспечить давление не менее 8,05 атмосфер (5,65+0,5+0,4+1,5). Иными словами, его возможности должны позволять поднимать воду на высоту 80 метров

Определение оптимальных глубин установки насоса

  • статический (расстояние от верхней точки до края водного зеркала) и динамический (высота водного зеркала при работающем насосе) уровни;
  • дебит (количество воды, выдаваемой за 1 час).

Все параметры можно найти в паспорте, который выдается при бурении. Если операция выполнялась квалифицированными специалистами, с этим не должно возникнуть проблем. В паспорте также будет указано, при какой производительности фиксировался динамический уровень.

Важно учесть следующие моменты:

  • подобрав устройство с подачей больше, чем скважина может выдать, оно может выйти из строя;
  • статический и динамический уровни, а также дебит могут изменяться в зависимости от сезона и в случае, когда колодец давно не эксплуатировался;
  • следует внимательно изучить технические характеристики, которые существенно влияют на глубину погружения насоса в скважину.

Основные правила определения уровня погружения насоса:

  • насос должен находиться ниже динамического уровня не менее 1 м;
  • оптимальная установка насоса относительно дна скважины – не менее 3 м.

Пример определения глубины погружения скважинного насоса:

  1. Исходные данные: глубина – 25 м, динамический уровень – 15 м.
  2. Решение: столб воды составляет 10 м (25-10). Таким образом, диапазон погружения для насоса составит от 16 (15+1) до 22 м (25-3).

Определяем глубину

Предварительный поиск воды на территории частного дома выполняется способами геофизического исследования, оценивается расстояние залегания воды, её качество и количество:

  1. Способ вертикального электрического зондирования. Для определения глубины используется прибор, измеряющий сопротивление заземления.
  2. Способ отражения волн при сейсмическом воздействии. Такая разведка вначале выполняется рядом с дачным участком, затем на территории изыскания. Генерирующие волны достигают водоносных пластов, отличающихся от верхних глинистых и песочных, отражаются и считываются приборами.
  3. Разведка бурением. Эффективность способа высока, но стоимость ограничивает применение. Используют для выработок, обслуживающих поселки.

После бурения с помощью механического варианта устанавливается точная глубина скважины и уровень водоносного горизонта.

Веревка с грузом, на которой предварительно сделана метровая разметка, опускается в выработку до дна. По мерным засечкам на шпагате, над уровнем земли определяется глубина шахты. Затем шнур вынимается, и по размеру мокрой части можно судить о слое жидкости. Для более точного замера используется гибкая гидрогеологическая линейка с грузом.

Определение точной глубины водоносного слоя поможет подобрать правильную помпу требуемых параметров и подготовить материал для монтажных работ.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Поверхностные насосы

Если глубина скважины не превышает 20 м, то нет необходимости устанавливать глубинную модель. Есть специальные насосы, которые монтируются на поверхности, а в скважину опускается водозаборный шланг. Такой агрегат дешевле глубинного, поставить его своими руками несложно, да и обслуживание в разы проще.

Каковы условия монтажного процесса.

  • Чем ближе насос будет устанавливаться к скважине, тем лучше будет работать.
  • Если оборудование используется для полива сада и огорода, то есть, в летнее теплое время, то монтаж можно провести на открытом воздухе. Если прибор устанавливается для организации водоснабжения дома, то его надо смонтировать в теплом и сухом помещении. Шланг, соединяющий его со скважиной, должен быть утеплен или проложен на глубине ниже уровня промерзания грунта.
  • Помещение для помпы должно быть не тесным, чтобы можно было легко проводить профилактику и ремонт.
  • Монтажная поверхность должна быть прочной и устойчивой. Если между плитой и насосом положить резиновую плитку или коврик, то можно таким образом гасить ненужные вибрации оборудования.

Подсоединение агрегата со шлангом должно производиться пластиковой трубой. При этом на сам насос устанавливается обратный клапан и закрывающий вентиль. Первый обеспечивает удобство заливки воды в систему, второй поможет при производстве ремонтных работ, он перекрывается, и насос можно снять, не трогая водопроводную систему.

Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.

Схема установки скважинного насоса своими руками

Обязательным пунктом бесперебойного и стабильного функционирования системы является автоматический контроль. Конструкция состоит из следующих частей:

Гидроаккумулятор. Мембранный бак важен для удержания оптимального показателя давления, которое не должно выходить за пределы 3,5 атмосфер. Если гидробак полностью заполнен, расход воды составляет 3-4 часа

Важно ограничить частую активацию помпы, иначе возможно развитие гидроударов, которые могут разорвать трубные системы. Его корпус содержит резиновые отсеки для жидкости с напорным клапаном, а остальная часть представлена воздушным пространством, участвующим в создании давления

К баку присоединяется магистраль от погружного насоса (важна для перетекания в водяной отсек).

Шкаф с электронными и релейными механизмами управления и защиты конструкции, используемыми для контроля работы автономной станции. Помпа содержит маленькие блоки для управления насосной системой. При повышении нагрузки низкого уровня водоснабжения горизонта и нагревания двигателя посредством реле отключается оборудование. Высокоточные датчики находятся внутри трубы, что позволяет следить за изменением давления воды. Как только оно начинает падать, электронная система активирует аппарат, наполняя отсек жидкостью. Если нормализация не происходит, то нужно настроить реле.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

  • к всасывающей части прикрепляем необходимый нам шланг;
  • в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
  • фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
  • шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

  • на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
  • к всасывающей части прикрепляется особый клапан, фильтрующий воду;
  • на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
  • провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
  • в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
  • как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос — не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

  • неверное определение высоты подвеса агрегата;
  • малое сечение питающего электрокабеля;
  • пренебрежение установкой защиты от нестабительности напряжения;
  • недостаточный диаметр трубы для подачи воды;
  • отсутствие в системе обратного клапана;
  • неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

  • Устройство для забора воды, оснащенное фильтром.
  • Обратный клапан, препятствующий движению воды в обратном направлении.
  • Всасывающая труба, идущая к насосу.
  • Реле давления, регулирующее подачу воды.
  • Датчики, по которым можно определить точные значения определенных параметров.
  • Гидроаккумулятор, в котором происходит автоматическое накопление воды.
  • Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

  • Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
  • Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
  • Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Водоотведение загрязненных вод

Осуществляется погружными и насосами.
Они перекачивают сточные воды производственных предриятий, автомоек, животноводческих ферм, из бассейнов, сточных ям, подвалов, затопленных помещений, резервуаров или емкостей, от стиральных и посудомоечных машин.

Дренажные насосы

Выпускаются и применяются для перекачки как чистой воды, так и загрязненных жидкостей. Конструктивно они представляют собой одноступенчатые насосы вертикального исполнения.
Для примера, ниже – чертёж дренажного насоса Pedrollo Vortex RX 2-3.

Их отличительной особенностью является значительная ширина проходных сечений проточной части, обусловленная размером твердых частиц в перекачиваемой жидкости. Они также относятся к группе погружных.
Требования к жидкостям, которые можно перекачивать дренажными насосами условно делятся на три группы:
– только чистая вода с малым содержанием примесей и размером частиц не более 5 мм;
– загрязнённая жидкость с содержанием до 10-35 мм;
– сильно загрязнённая жидкость с содержанием взвесей размером до 50 мм; с твердыми включениями: ил, песок и т.д.;

Для всех погружных насосов имеется ограничение на глубину погружения под зеркало откачиваемой жидкости.

В приведенных ниже рисунках эта величина условно определена в 3-5 метра.
С учетом этого ограничения есть разные способы их установки:
– на ровное и твёрдое дно водоёма. Степень осушения определяется высотой заборной решётки;

Установка дренажного насоса на дно неглубокого водоёма. Глубина погружения
не более 3 метра

– подвес за рукоятку на определённом расстоянии от дна, когда на дне имеется ил, волокнистые включения;

Дренажный насос, подвешиваемый на фиксированном расстоянии от дна. Глубина водоёма не более 3 метров

– установка на плавучую, частично погруженную опору (плот). Сразу установить насос на дно не даёт упомянутое ограничение. Поэтому установка на плавучую опору позволяет насосу опускаться вместе с плотом по мере осушения до самого дна. Во избежание перегрева насос должен иметь охлаждающий кожух. Охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя.

Осушение глубокого водоёма. Установка дренажного насоса
на плавучую опору – плот

Включение насоса происходит при поднятии поплавка (положение «вкл»). При уменьшении уровня воды в водоеме насос выключается автоматически, за счет наклона поплавка вниз (положение «выкл»)

Фекальные насосы

Фекальные насосы конструктивно аналогичны дренажным, но рассчитываются на более тяжелые условия работы по сравнению с ними и
в состоянии перекачивать вязкие среды с достаточно крупными твердыми включениями.
Они также могут снабжаться измельчителями для возможности работы с сильно загрязненными жидкостями.

Фекальный насос, установленный на дно

Виды и глубины скважин

Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.

Абиссинская скважина

Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.

Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.

Скважина на песке

Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.

На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).

Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.

Рис. 2 Виды скважин для установки погружного насоса

Артезианская скважина

При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.

Гидрогеологическая рулетка

Данный инструмент (сокращенно – РГЛМ) позволяет измерять скважины глубиной 10-50 м. Ограничения по диаметру обсадной трубы – не менее 20 мм. Гидротехническая рулетка состоит из корпуса, катушки с регулятором скорости, измерительной ленты и груза с хлопушкой.

Гидрогеологическая рулетка

Инструкция по использованию РГЛМ очень простая:

  1. Ввести в трубу ленту с грузом. Опускать груз надо постепенно, для чего имеется специальный регулятор с тормозом.
  2. Сигналом того, что вода достигнута, будет сильный хлопок.
  3. Рулетку после хлопка сразу останавливают и снимают показания на шкале. Они укажут на уровень водоносного слоя.

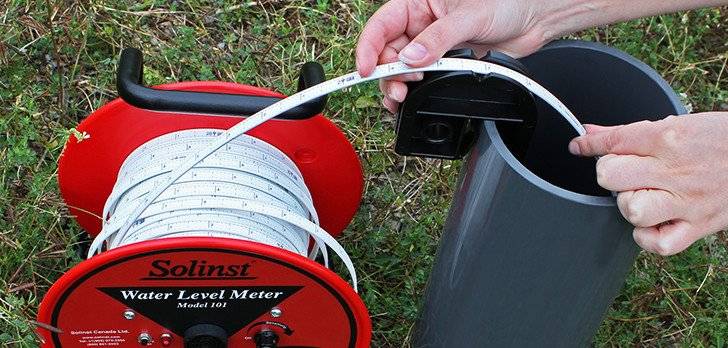

Замер глубины скважины гидрогеологической рулеткой

Почему насос необходимо монтировать на некотором удалении от дна скважины

Существует два фактора, обуславливающих способ монтажа насоса:

  • Чем выше насос находится от дна скважины, тем меньше твердых частиц и взвесей попадет внутрь него, вызывая износ трущихся частей двигателя.
  • Чтобы не создавать помех для охлаждения двигателя насоса, водяной столб под ним должен быть определенной высоты.

Кроме того, расположение агрегата на дне станет причиной его заиливания. Вынуть насос, заиленный песком, невозможно без риска обрыва несущего троса.

К вышесказанному нужно добавить, что некоторые насосы вообще не приспособлены для работы на дне скважины, так как водозаборное отверстие расположено в самой нижней точке корпуса.

Как определить глубину установки погружного насоса ↑

Есть два основных способа. Какой из них выбрать – зависит от ваших предпочтений и наличия соответствующей информации в паспорте гидротехнического сооружения

При этом во внимание принимаются также технические характеристики насоса, возможное изменение уровня воды, объемы ее потребления, качество

Чтобы понять, что такое динамический уровень, нужно начать с того, что является уровнем статическим. При бурении скважины вода под давлением расположенных выше слоев земли поднимается наверх. Глубина, на которой при таких условиях будет находиться ее поверхность, – статический уровень. При работе откачивающего оборудования он опускается до определенной отметки. Это и будет динамическим уровнем.

Уровни воды в скважине: статический и динамический

Он во многом зависит от мощности используемого насосного оборудования. Чем выше его производительность, тем ниже опускается вода в скважине. Соответственно, необходимая глубина погружения скважинного прибора увеличится. Специалисты рекомендуют определять динамический уровень в период максимального водозабора. Обычно это разгар лета. В этом случае полученные данные будут наиболее достоверными и позволят вам немного перестраховаться.

Этим методом определения глубины погружения насоса обычно пользуются в тех случаях, когда в паспорте гидротехнического сооружения не указан динамический уровень воды. Последовательность действий следующая:

Глубина водоносных слоев

Важно учитывать и тот факт, что на одном участке на разной глубине может залегать несколько водоносных слоев:

Верховодка. Ближайший от поверхности земли слой, пролегающий на глубине 3,5-4 м. Пополняется за счет таяния снега и дождей, что объясняет наличие в воде большого количества грязи. Все эти примеси попадают в воду по мере ее просачивания сквозь почву. Небольшая дистанция не позволяет ей фильтроваться. Для верховодок характерны большие перепады объема: после атмосферных осадков уровень резко увеличивается, а в засушливые периоды может вообще пропадать. Скважины, питающиеся от верховодки, используются исключительно в технических целях.

Грунтовые воды. Залегают на глубине около 10 м. Слой данного типа демонстрирует большую стабильность по сравнению с верховодкой, не пересыхая в морозную или засушливую погоду. Качество грунтовых вод также на порядок выше, что позволяет использовать их как в технических целях, так и для приготовления пищи.

Межпластовые воды. Находятся на расстоянии 10-100 м от поверхности земли. Являются своеобразной прослойкой, разделяя два водоупорных пласта. Чаще всего скважины для питья обустраиваются именно на этом слое. Это объясняется высоким качеством воды и сравнительной дешевизной (по сравнению с артезианским слоем).

Артезианские воды. Обычно пролегают на расстоянии 100 м и ниже от поверхности. Хотя бывают и исключения: в некоторых местностях артезианскую воду можно найти на глубине 50 метров. Воды из артезианского слоя имеют самую высокую степень чистоты.

Водоносные слои

Это интересно: Интерьер квартиры-студии — разбираем вместе

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
