Плюсы и минусы гофрированной трубы: Обзор +Видео

Типы гофры

Сегодня в магазинах можно увидеть в продаже большое количество моделей оборудования. Различные виды гофр могут отличаться друг от друга по основным характеристикам:

Жёсткий или мягкий канализационный слив. Мягкий вариант идеально подходит практически для всех унитазов, а именно с любым типом выпуска (косой, вертикальный или горизонтальный), так как именно такая гофра эластична и ей достаточно просто управлять при установке. Жёсткая модель значительно уступает первому варианту, но при этом она имеет высокий показатель долговечности и износостойкости.
Наличие армирования. Армированная гофра имеет специальный усиливающий элемент — тонкую проволоку. Естественно, что и стоимость такой канализационный слив выше.
Длина. На сегодня производитель готов предложить гофру от 20 до 50 см

Для того, чтобы выбрать показатель длины при приобретении, важно определить расстояние между канализации и унитазом. При этом необходимо добавить небольшой запас, который позволит устранить появление протечек.

Достоинства и недостатки

Это вида материалов становится все популярнее. А все потому, что разом решается множество проблем:

  • Гнуть такие трубы можно руками, причем очень «круто» без риска повредить или заузить просвет. Учесть нужно что минимальный диаметр изгиба равен 3-х кратному радиусу трубы – диаметр 15 мм, минимальный радиус изгиба – 45 мм и т.д. Это позволяет делать разводку с минимальным количеством соединений, что снижает ее стоимость и повышает надежность.
  • Выпускаются они в бухтах до 50 м, но при необходимости, можно заказать и длиннее.

  • Нержавейка стойка к коррозии (при соблюдении правил эксплуатации – необходимо заземление для исключения электрохимической коррозии, а также при прокладке внутри стены/пола необходима защитная оболочка снова-таки, чтобы избежать электролитической коррозии).
  • Конструкция гофрированной нержавейки такова, что переносит и скачки давления и перепады температур без проблем, в том числе и разморозку, что делает ее использование возможным и в регионах с длинной и суровой зимой и очень низкими температурами. Вот параметры:
    • Максимальное давление – 50 Бар, разрушающее – 210 Бар (при 20оС), рабочее при температуре среды 110оС – 15 Бар;
    • Температурный диапазон использования от -50оС до +110оС.
  • Легкий монтаж/замена: для соединения с отопительными приборами и/или другими участками трубы. Используются специальные латунные фитинги с силиконовыми, фторопластовыми или другими полимерными уплотнительными кольцами. Для создания прочного герметичного соединения потребуются только ключ (разводной или рожковый). Небольшой коэффициент шероховатости – 0,008. Это значит, что система не зарастает и не заиливается.

  • Срок эксплуатации системы ограничивается сроком годности фитингов, но не трубы (качественной, конечно).
  • Небольшой уровень шумов.
  • Небольшой вес.
  • Относительно небольшие цены – в разы дешевле медных.

Достоинств немало. И все они веские. Теперь перейдем к недостаткам:

  • Слабая стойкость к механическим повреждениям. Потому в случае открытой прокладки в местах, где возможны сильные удары, требуется защитный кожух.
  • Не самый привлекательный вид. Явно не дизайнерская вещь, но в инженерных сетях редко встречаются эстетически привлекательные материалы.

  • Как и все разъемные фитинги, используемые для нержавейки «замонолитить» нельзя: они требуют обслуживания (нужно периодически проверять герметичность, менять вкладку или подтягивать при необходимости).
  • Достаточно сложны в уборке: в гофре скапливается пыль, и ограничиться уборкой при помощи тряпки не получится – потребуется, как минимум, щетка. Это еще один довод в пользу защитных экранов или коробов, а также скрытой прокладки.
  • Слабая стойкость к некоторым химическим веществам, что в сочетании с электропроводностью может привести к химической или электрохимической коррозии. Решение проблемы – при укладке в стены/пол использовать защитные химически нейтральные экраны (справедливо и для теплых полов), а среду в системе отопления (закрытой) легко контролировать. Для предотвращения разрушения из-за блуждающих токов необходимо заземление, а также диэлектрические прокладки.

  • К недостаткам стоит отнести и высокий коэффициент теплопередачи: при транспортировке среды по неизолированным трубам много тепла теряется. Задача и при отоплении и при ГВС — доставить среду с минимальными потерями по температуре. Гофротруба из нержавейки с такой задачей справляется плохо: если ее не обернуть теплоизолятором, потери будут очень значительными: ее можно использовать даже в качестве радиатора.

Как видим, и недостатки есть, но они имеют пути устранения или нивелирования, да и выглядят не так уж страшно.

Классическое устройство водяного пола

Чтобы смонтировать трубы на поверхности пола необходимо выбрать один из трех способов их устройства:

  • Бетонная стяжка. Трубы достаточно объёмны, поэтому их нельзя покрывать плиточным клеем. Для их закрепления используется бетонная стяжка, которая должна заливаться на высоту не меньше чем на три сантиметра над поверхностью трубы.
  • Пенополистирол. Этот метод менее популярен из-за большей трудоёмкости. При его применении в пенополистироле необходимо вырезать пазы. Делать это придется вручную. Затем в пазы укладывают сами трубы, поверх которых заливается стяжка.
  • Деревянные пазы. Этот самый трудоёмкий способ иногда используют в жилищах с деревянными полами. Набивая на пол доски, создают жёлоб такой формы, которая нужна для размещения труб.

А теперь представьте, какова цена ошибки при выполнении расчета или выборе схемы монтажа подогреваемого пола, если он устроен с помощью бетонной стяжки. Придется частично или даже полностью демонтировать саму стяжку.

Безусловно, пострадает и внутренняя отделка помещения. Поэтому относиться к каждому этапу работы следует со всей ответственностью.

Параметры трубы (диаметр, длина и шаг)

В принципе, в идеале, требуется производить теплотехнический расчет. Но реально такие сложные вычисления нужны для больших систем большой площади. Для небольшого дома, а тем более, для квартиры можно вполне обойтись и практическими рекомендациями, которые выработаны годами практики.

Сначала определимся с диаметром труб для водяного теплого пола. Чаще всего, вне зависимости от материала, используют диаметр 16мм и 20мм. Понятно, что трубы могут использоваться разные (все перечисленные выше), но гидравлическое сопротивление систем в целом изменяется не очень сильно. А так как мощность насоса берется с запасом, то эта разница некритична.

Теперь нужно определиться с расстоянием между трубами теплого пола (его еще называют шагом укладки). Обычно шаг изменяется в диапазоне 10-35мм. Чем ближе расположены трубы, тем сильнее нагревается пол. Потому вблизи у холодных (наружных) стен, в северных комнатах, или там, где просто требуется повышенная температура (в детских, например) шаг можно делать меньше. Насколько маленький можно делать шаг зависит от гибкости выбранного материала: у многих минимальный изгиб зависит от диаметра. Так, у металлопластиковой трубы минимальный радиус изгиба составляет 8 радиусов. Если используется для теплого пола металлопластиковые трубы диаметром 16мм, то получается, что ближе, чем на 128мм и не расположишь (16мм*8=128мм). У сшитого полиэтилена минимальный изгиб составляет 5 радиусов. То есть при том же диаметре в 16мм их можно располагать на расстоянии 80мм. Этого более, чем достаточно даже в самых холодных участках. Самое маленькое расстояние между трубами теплого пола из нержавеющей гофры примерно такое же: 4-5 радиусов. Этого тоже вполне хватает.

Схема укладки труб теплого водяного пола

Определившись с этими параметрами и выбрав схему расположения труб («змейкой» или «улиткой») можно определить длину трубы для теплого пола. Тут можно пойти двумя путями:

  • Начертить план на миллиметровой бумаге (или листке в клеточку) с сохранением всех пропорций. Исключить все зоны, где будет стоять крупногабаритная мебель, которую передвигать вы не собираетесь. На оставшейся площади нарисовать план расположения труб. Затем измерить длину каждого из контуров и умножить ее на масштаб.
  • Принцип тот же, но уже не на бумаге, а «вживую». Возьмите нитку или шпагат. Разложите на полу согласно выбранной схеме, затем измерьте длину.

Любой из предложенных методов предполагает наличие погрешности. Она небольшая, но стоит добавить примерно 10% на ее коррекцию и потери на поворотах.

При этом стоит учесть максимальную длину трубы одного контура теплого пола. Она разная для разных материалов и разного сечения труб. Для металлопластиковой трубы 16мм максимум — 80 метров, но специалисты утверждают, что оптимально укладывать не более 60. Тогда теплоноситель не будет сильно охлаждаться, и подогрев пола будет более равномерным. Для сшитого полиэтилена 18мм диаметром максимум — 120метров, а реально укладывают 80-100 метров.

О том, как легко разработать для вашего помещения схему укладки трубы для теплого пола типа «улитка», о том, как раскатывать и крепить трубу Valtec смотрите в видео.

Гофрированные трубы ПВХ

Гофрированные трубы из поливинилхлорида широко используются при прокладке линий коммуникаций. Они применяются в качестве защитного короба для кабелей. Среди достоинств поливинилхлоридных изделий выделяют:

  • Негорючесть материала. ПВХ изделия не воспламеняются и не горят, не при каких условиях.
  • Хорошие изоляционные свойства. Это позволяет предотвратить возникновения в гофрированных трубах блуждающих токов. В результате в одной гофре можно одновременно проложить несколько кабелей.
  • Универсальность монтажа. Гофра укладывается довольно просто. При этом используют как разные клеевые составы, так и высокотемпературную сварку.
  • Экологичность. Поливинилхлорид – безопасный материал и не выделяет вредных для здоровья человека веществ.
  • Небольшой вес. Гофрированные трубы из поливинилхлорида имеют малый вес, что значительно упрощает их транспортировку и монтаж. При устройстве трубопровода нет потребности в использовании дополнительных крепежных элементов.
  • Устойчивость к коррозии. Благодаря такому свойству гофру можно использовать во влажной среде.

Гофру из поливинилхлорида можно монтировать как открытым, так и скрытым способом. Несмотря на преимущества поливинилхлорида, изделия из него имеют некоторые недостатки:

  • Неустойчивость к высоким температурам. Гофру ПВХ не рекомендовано использовать в среде с температурой выше 45 градусов.
  • Поливинилхлорид плохо переносит прямые солнечные лучи. Поэтому не рекомендовано использовать гофру на открытом воздухе.

Область применения

Монтаж электрических сетей, линий связи и телекоммуникаций

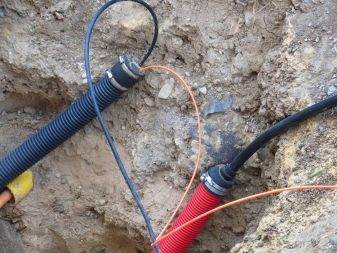

Гофрированная двустенная труба предназначена для подземного монтажа электрических сетей, линий связи и телекоммуникаций. Гофра защищает силовые и коммуникационные кабеля от сейсмических и силовых воздействий грунта в месте прокладки кабеля, а также от почвенных вод и химического воздействия агрессивных составляющих почвы. Защиту для кабельной канализации от попадания влаги обеспечивает применение соответствующих фитингов (соединительных муфт) и герметизирующих уплотнений.

Особо следует отметить необходимость дополнительной защиты кабелей в сейсмоопасных районах. Кроме того, гофра сохранит кабель при проведении земляных работ при замене кабеля, проведении строительных и монтажных работ (например, прокладке канализации, дренажа, водопровода), благоустройстве территории.

При устройстве многоканальных систем связи иногда протягивают гибкую двустенную гофру небольшого диаметра в жесткие двустенные трубы большого сечения. Бывают трубы с несколькими ячейками для протягивания различных кабелей.

Для прокладки высоковольтных кабелей в земле применяют трубы с наружным слоем красного цвета – так легче заметить коммуникации при земляных работах. Для низковольтных сетей связи применяют гофру синего цвета. Черные трубы – общего назначения.

Строительство

Двустенные изделия широко применяют при строительстве для заливки в железобетонные стены, полы и перекрытия кабелей и проводов электроснабжения, связи, отопления, телекоммуникаций, интернета.

Гофра используется при прокладке электрических сетей снаружи строения, на чердаках и в подвалах, во влажных и мокрых помещениях. В принципе, гофра должна использоваться при прокладке коммуникаций за подвесными потолками и фальшстенами из гипсокартона, при открытой прокладке, при прокладке по горючему основанию, но двухслойную гофру обычно в этих случаях не используют из-за более высокой цены по сравнению с однослойной.

В отдельных случаях гофротруба применяется при усилении подземных наружных коммуникаций (холодной и горячей воды), выполненных из пластиковых труб и проложенных в грунтах с возможностью осадки. Сейчас и для систем канализации также используются двухслойная гофра, в том числе и большого диаметра.

Монтаж трубопровода системы отопления «теплый пол» без защиты трубы отопления прочной гофротрубой не допустим. Для отопления пола применяют не слишком прочные гибкие пластиковые трубы – они очень чувствительны к механическим нагрузкам и нуждаются в защитном чехле.

Нельзя не упомянуть о современном оборудовании ванных и кухонь – двуслойные шлангочки сейчас установлены для подключения любого унитаза, смесителя, разбрызгивателя душа, нагревателя бака, газовой плиты, газового котла или колонки.

Перфорированные гофрированные дрены применяются для устройства дренажной и ливневых канализационных систем.

Транспортные узлы и коммуникации

Крупные транспортные терминалы под завязку напичканы всевозможными электрическими сетями, коммуникациями связи, дистанционного управления оборудованием, видеокамерами, противопожарной и противовзломной сигнализацией. В любом транспортном узле, будь это аэропорт, железнодорожный вокзал, морской порт, коммуникации при прокладке в земле подвергаются значительным динамическим нагрузкам, иногда сравнимым с землетрясением, и требуют надежной защиты.

Плюсы и минусы

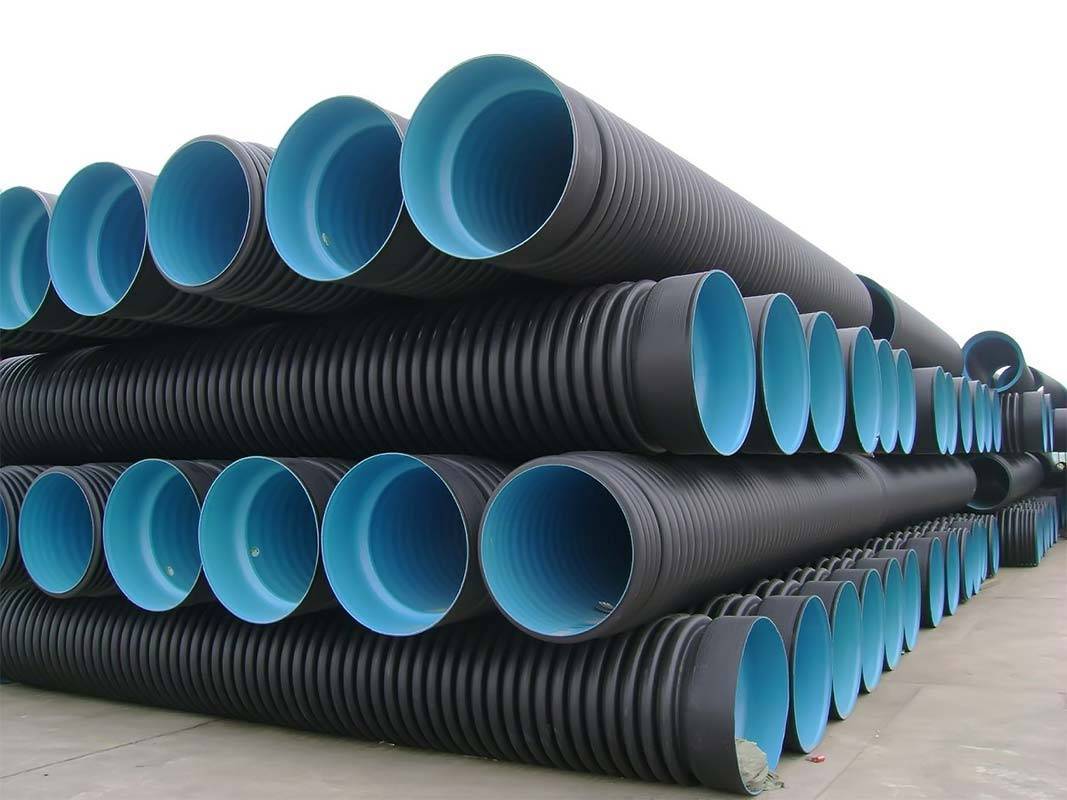

Как и другие виды, двухслойные трубы имеют ряд определённых достоинств, и, разумеется, недостатков. Прежде всего, они зависят от материала, из которого выполнена продукция, способа изготовления, области возможного применения и характеристик труб из других материалов. К плюсам рассматриваемых гофрированных изделий относятся следующие:

  • надёжность конструкции и устойчивость к перегибам, механическим деформациям извне и другим силовым воздействиям. Такое достоинство обусловлено гибким и одновременно прочным строением полимерного шланга;
  • стойкость к действию не только влаги, но и других химически неактивных и активных жидкостей и грязи, благодаря чему их применяют как защиту для кабелей от воды или для отвода ливневых стоков;

  • устойчивость к сейсмическим колебаниям ПНД труб гораздо выше, чем у металлических и асбестоцементных товаров, имеющих такие же размеры;
  • лёгкость по сравнению с вышеперечисленными материалами;
  • простота монтажа изделий из полиэтилена низкого и высокого давления, которая позволяет использовать для работ по укладке минимальное количество человек и не прибегать к применению особо сложного оборудования;
  • за счёт специального гофрированного строения гибкая труба облегчает укладку нестандартной формы и уменьшает количество использованного изделия;
  • продолжительный срок эксплуатации гарантирует отличную работу в течение более чем пятидесяти лет.

Кроме перечисленных преимуществ, у двустенных гофрированных изделий имеются и определённые недостатки.

  • Низкий температурный диапазон применения. К примеру, трубы из ПВХ (поливинилхлорида) работают до +45 градусов по Цельсию. Если этот режим не выполняется, то конструкция при высоких температурах может деформироваться и повредить кабель вследствие размягчения материала. С другой стороны, если исключить нагревание вышеуказанной нормы, то такая труба будет прекрасно, а главное – долго справляться с поставленными перед ней задачами.
  • Воздействие солнечных лучей, а как следствие излишний нагрев также отрицательно действует на данные полимерные изделия. Особенно страшно оно для двухслойных труб, верхний слой которых выполнен из поливинилхлорида. Однако так как чаще всего их используют для подземных работ, это значительно уменьшает воздействие солнечных лучей.
  • Низкий уровень шумоизоляции материала делает нецелесообразным их применение в стенах многоквартирных домов. Хотя, с другой стороны, благодаря своему лёгкому весу ни одни, ни другие трубы не смогут с ними сравниться в этом плане.
