Гранулятор своими руками

Введение

Все больше людей понимает, что гранулированные травяные смеси гораздо полезней для животных, а гранулированная древесина дает тепла больше в несколько раз чем обычные дрова.

Если же вы после прочтенного решите что вам выгоднее купить пресс, то обращайтесь ко мне в «ПОДДЕРЖКУ». Сегодня есть линии или отдельно пресса как для домашнего использования, так и для небольшого своего производства.

Если вы обратитесь ко мне, я вам подскажу какой пресс лучше вам выбрать, мы с вами подберем производительность и даже вы сможете БЕСПЛАТНО посетить настоящий завод по пеллетам. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ». Также у меня есть интересная не дорогая книжечка, о которой можно узнать в разделе «МОИ КНИГИ».

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

1-й вариант – с помощью специальных роликов;
2-й вариант – посредством шнека.

Ролики могут быть:

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
Изготовить корпус из металлического листа или трубы нужного диаметра

Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей

Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Переделка мясорубки в гранулятор

Изготовить аппарат на основе мясорубки несложно, следует:

Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
Поменять местами сеточку (матрицу) и нож.

Гранулирующее устройство из мясорубки имеет несколько недостатков:

не перерабатывает корма высокой твёрдости;
не формирует гранулы, а только крошит комбикорм.

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

Аппарат с самодельной матрицей

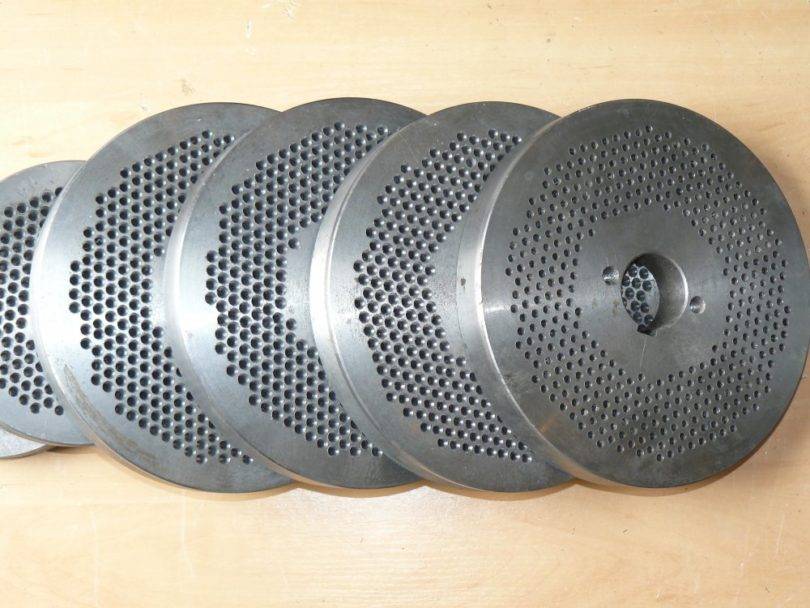

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
Вымерить размер сечения ведущего вала.
Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

ширина роликов должна соответствовать диаметру матрицы;
вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

сжимается;
пластифицируется;
гомогенизируется.

Шнековый пресс позволяет значительно оптимизировать производство:

повышает производительность и качество механической переработки комбикорма;
облегчает грануляцию пластичных материалов, например торфов;
осуществляет брикетирование мелкофракционных и сыпучих веществ.

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

Где купить гранулятор кормов в России?

Гранулирующее оборудование можно приобрести напрямую у завода-изготовителя или через компанию-распространитель:

ООО «Доза-Агро» — завод изготовитель. Согласно отзывам продукция отличается надёжностью, простотой в эксплуатации.
ООО «Курские грануляторы». Пользователи отмечают высокую производительность оборудования, особенно при работе со шнековым дозатором.
ООО «Агропост» – компания-распространитель.

На официальном сайте можно:

изучить каталог, узнать подробнее об оборудовании;
сравнить цены в рублях;
позвонив по предоставленному номеру телефона, убедиться в наличии понравившегося аппарата;
оформить заказ.

Достоинства самостоятельно изготовленного гранулятора

Собственноручное изготовление указанного аппарата позволяет:

сделать аппарат передвижным (благодаря прикреплению к его основанию колесиков);
изготовить гранулятор в зависимости со своими требованиями, учитывая количество содержащейся скотины и объем кормов, в котором они нуждаются;
значительно сэкономить финансовые средства, учитывая стоимость покупки заводского агрегата и стоимость покупки каких-либо отсутствующих дома деталей для самодельной сборки;
получить возможность самостоятельно изготовить малогабаритный аппарат, что поспособствует значительной экономии пространства в помещении, где будет располагаться гранулятор;
получить возможность увеличения или уменьшения производительности гранулятора, в зависимости от нужд собственного животноводческого хозяйства;
получить возможность использовать гранулятор не только по прямому предназначению, но и еще как машину для изготовления древесного топлива;
в гранулятор можно переделать даже мясорубку.

Гранулятор кормов — очень удобное приспособление

Как сделать гранулятор для комбикорма своими руками из мясорубки

Даже самое простое изделие не изготавливается без предварительных расчётов и эскизов.

Проектирование и чертежи

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе.

Для изготовления понадобятся следующие детали и инструменты:

верстак;
токарный станок;
резиновый коврик (для соблюдения безопасности);
мясорубка со всеми деталями;
сверлильный станок;
шкивы 1:2;
болванка из нержавейки или стали;
ремень;
сварка;
электродвигатель на 220 Вольт.

Этапы изготовления

Первое, что необходимо сделать — это подготовить основу конструкции: если учесть, что матрица будет примыкать к червячной передаче, её рёбра, возможно, потребуется удалить. Для удобства работ основу устройства закрепляют на верстаке, просверлив в ножках отверстия под болты.

Матрица

Для изготовления матрицы понадобится трафарет, сделать его можно в любом графическом редакторе. Болванку под матрицу берут из нержавеющей стали: она прочна и долговечна. На поверхность накладывают бумажный трафарет и на станке делают необходимого размера отверстия.

Учтите, диаметр отверстий зависит от толщины болванки:

диаметр для 20-ти миллиметровой детали составит 3 мм;
матрица толщиной 25 мм — диаметр 4 мм;
толщина 40 мм — диаметр 6 мм.

Видео: как сделать матрицу для гранулятора

После отверстия следует отшлифовать. Матрицу устанавливают на наконечник шнекового вала.

Крышка

Крышка, придерживающая сетку на мясорубке, не годится, под матрицу следует выточить новую крышку. Для изготовления резьбы на крышке есть два пути: приварить проволоку, нарезать болгаркой. Если вам проще работать с проволокой, рассчитайте нужный диаметр материала.

Важно! Крышку желательно сделать с запасом, а не впритык. Возможно, потом придётся изготовить матрицу большего размера

Нож для пеллет

В шнеке мясорубки просверливают отверстие под крепление для ножа, крепят нож с помощью болта с наружной стороны матрицы.

Установка шкивов

Шкивы крепятся симметрично, закрепить нужно предельно аккуратно, так как именно они будут передавать движение приводному ремню. На месте ручки крепят ведомый шкиф, на валу двигателя — ведущий шкиф.

Натяжка ремня и расчет установки двигателя

Шкифы соединяют ременной передачей с двигателем, учитывая возможную пробуксовку.

Важно! Колесо, на которое будет натягиваться ремень, не должно быть зубчатым: это увеличит риск поломки двигателя в результате перегрева

Наладка и доработка механизма

После того, как механизм собран, для удобства работы с ним к отверстию, оставшемуся в бывшей мясорубке, приваривают ёмкость в виде воронки, в которую будут закладывать сырьё. Готовую конструкцию запускают, отслеживая работу всех деталей, натяжение ремня.

Необязательно приобретать весь инвентарь: существует множество советов и мастер-классов от народных умельцев, способных переделать любое подручное средство в полезное приспособление. Эта статья пригодится как начинающему фермеру, так и опытному заводчику. Из нее вы узнаете, как изготовить гранулятор своими руками — рассмотрим несколько моделей и способов.

Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице. Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

Устройство

Гранулятор требует небольшого количества комплектующих и запчастей.

В общем виде он состоит из следующих элементов:

редуктор; емкости под сырье и готовый продукт.

Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

Виды

Грануляторы бывают нескольких типов.

К самым распространенным относятся:

С самодельной матрицей. Такой вид является наиболее доступным и бюджетным, не требует большого количества материала и запчастей. Аппарат такого типа отличается повышенной надежностью.

Из мясорубки. Изготовление изделия почти не требует ресурсов, однако качество производимого корма будет на порядок ниже, чем в предыдущем варианте.

Какой тип гранулятора выбрать – каждый должен определить сам, исходя из потребностей своего хозяйства.

Советы профессионалов

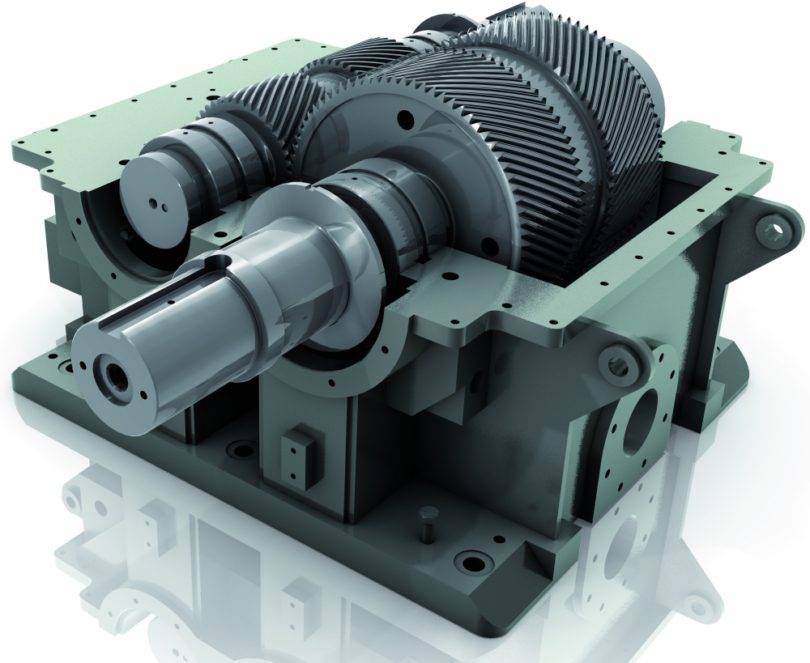

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр. Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов. Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Как сделать гранулятор для пеллет своими руками

Грануляторы для пеллет своими руками многие умельцы изготавливают без проблем. Но собирается он не из расходного бросового материала. Матрицу, ролики и другие элементы конструкции придется или заказывать для изготовления, или покупать готовые.

Просто в самом начале надо выбрать тип конструкции станка. То есть это или подвижная матрица и неподвижные ролики, или наоборот: матрица статична, валки двигаются. Оба варианта требуют инженерного подхода. И здесь нельзя сказать, какое из предложений проще и дешевле. Но оба варианта работают эффективно.

Кроме выше обозначенных деталей потребуется электродвигатель, редуктор, два шкива разного диаметра и ремень клиновой.

Тип редуктора выбирается с учетом того, в какой плоскости будет располагаться ведомый вал: горизонтально или вертикально. Если вертикально, то электродвигатель и редуктор собираются на раме в последовательном порядке. То есть один за другим. При этом их валы располагаются в одном направлении. И соединяются эти два элемента вертикально и напрямую без промежуточных деталей. В данном случае без шкивов и ремня.

Такую же конструкцию можно использовать, установив мотор и редуктор горизонтально. Но в таком случае надо выбрать последний с двумя выходящими из него валами, расположенными перпендикулярно друг другу.

Третий вариант – с использованием промежуточных деталей. Здесь двигатель и редуктор устанавливаются на раме рядом друг с другом вертикально. Передача вращения производится посредством ремня и шкивов. Последние можно заменить звездочками, то есть создать цепную передачу. Этот вариант удобен тем, что если грамотно рассчитать передаточное число промежуточных элементов, можно не устанавливать редуктор.

Внимание! Оптимальное передаточное число равно «6». Не меньше.. В качестве редуктора подойдет задний мост от автомобиля

Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя

В качестве редуктора подойдет задний мост от автомобиля. Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя.

Теперь о матрице и роликах. Своими руками их не сделать. Придется обращаться к токарю. Или приобретать готовые детали. Чем толще матрица, тем она прочнее, будет выдерживать большие нагрузки и дольше прослужит. Оно дорогое, плюс – большой вес.

Ролики должны быть по ширине такими, чтобы они помещались на поверхности матрицы, свободно перемещаясь по ней. Для них подбирается поперечина, которая соединяется с валом редуктора. Она должна быть прочной, потому что основные нагрузки ложатся именно на нее.

Последний элемент гранулятора – корпус. Самый простой вариант – труба с толстой стенкой. Ее внутренний диаметр и будет внешним диаметром матрицы. То есть заказывать у токаря надо будет с указанием этого размера. То же самое касается валиков.

Собрать грануляторы для опилок своими руками можно, учитывая не сложность конструкции, а стоимость деталей и узлов. И если какие-то можно найти на свалке, то такие как матрица, придется покупать дорого. Но в любом случае это обойдется дешевле, чем заводской станок. Правда, гарантии надежности и качества здесь никто не даст.

Принцип работы валковых дробилок — область применения

Какие бывают молотковые дробилки — как устроены, схема

Как сделать выгребную яму с бетонными кольцами своими руками

Как устроен пылесос и что с его помощью можно делать

Пылесос работает, но перестает всасывать пыль — почему происходит

Всё о переработке и утилизации отходов пенопласта

Грануляторы для комбикорма своими руками: этапы сборки

Главное в создании бытового кормогранулятора – правильно составить чертежи. Когда под рукой есть все необходимое, можно приступить к сборке. В создании этого механизма вам поможет канал: «Цирюльня хромого Йосипа», где вы найдете отличные советы по самодельному изготовлению различных устройств.

Разбиваем ее на следующие этапы:

Свариваем основу для гранулятора. Она должна быть достаточно прочной, чтобы выдерживать все вибрации аппарата. Многие приделывают к ней колеса для удобства перемещения. А при желании, можно оставить ее неподвижной.
Из уголков можно приварить каркас, который будет крепить корпус и электродвигатель.
Корпус гранулятора выполняется из жестяных труб или ведер. Корпус делится на две части. В верхней части сырье подается на шнек (по принципу мясорубки) или на плоскую матрицу. А в нижней части располагаются уже гранулы.
Для вывода гранул в нижней части корпуса устанавливается желоб.
Под корпусом устанавливается редуктор, который можно снять с заднего моста старой Лады.
К редуктору крепится электродвигатель.

Диаметр трубы корпуса должен быть таким, чтобы матрица могла свободно вращаться, но при этом зазор между ними был минимальным. Существует еще цилиндрическая матрица, которая напоминает барабан стиральной машины, но плоская более популярна из-за своей надежности и простоты использования. Чтобы не возникала ржавчина, гранулятор снаружи обрабатывается краской для металла.

Общие сведения

Принцип действия и технология производства гранул

Пеллеты делают из разных типов материалов – древесной стружки, опилок, торфа, коры, лозы и тому подобного. При этом сырье должно обязательно соответствовать некоторым требованиям:

Содержать от 11 до 13% влаги.
Быть хорошо просеянным, избавленным от мусора и посторонних примесей.
Иметь в своем составе смол или остальных клеящих веществ.

Изготовление гранул в домашних условиях требует применения оборудования вспомогательного типа (измельчителя и сушилки) и происходит таким образом:

Очищенный тип топлива требуется засыпать в дробилку, где оно будет измельчено.
Сырье нужно пересыпать в барабанную сушилку (можно сделать из бочки, металлической), доводя его до требуемого уровня влажности.
Проводят новое измельчение.
Подготовленное сырье требуется засыпать в гранулятор, где оно будет спрессовано.
Полученные пеллеты требуется просушить, а после они будут готовы к применению.

Достоинства применения такого устройства очевидные – в переработанном виде топливо будет занимать куда меньше места, а еще появится возможность утилизации отходов. Более того, посредством такого механизма можно сделать и кормовые пеллеты, чтобы крайне удобно для фермерских хозяйств.

Аппаратная конструкция

Матрица – главная деталь, от которой будет зависеть скорость, а также эффективность работы устройства. Она бывает двух главных типов – плоская и кольцевая (цилиндрическая). Его говорить про кольцевую, то она представляет собой барабан с отверстиями и вращающимися роллерами, и под давлением сырье начинает проходить через отверстия, а на выходе срезается посредством специальных ножей.

А вот плоская матрица состоит из зафиксированного жесткого диска на валу. Принцип ее действия ничем не может отличаться от цилиндрической, и такие устройства более современные и подойдут для переработки древесных твердых отходов, что не по силам устройствам, имеющим кольцевую матрицу. По скорости работ второй тип механизмов тоже лидирует. Как сделать гранулятор своими руками?

Есть еще один тип грануляторов, в которых сырье продавливаться сквозь матрицу посредством вращающегося шнека по принципу мясорубок. Они пригодны лишь для переработки мелкофракционных, которые предварительно размолотые материалы, и из-за такой особенности для отходов из древесины применяются не так уж и часто. Матрицу в идеале стоит покупать уже готовой, и детали заводского создания продаются как комплектующие к устройствам фирменного изготовления. Более того, их изготовление можно заказывать у мастеров-частников.

Принцип работы и устройство гранулятора

Гранулятор для комбикорма Аппарат выполняет измельчение, смешивание компонентов комбикорма, взятых в определённых пропорциях, последующее прессование полученной массы в цилиндрические гранулы (пеллеты).

Простейший гранулятор состоит из 4 основных узлов:

Гранулирующий узел. Находится в верхней части устройства. В него входит матрица с отверстиями (именно через них производится выдавливание измельчённой массы).
Подшипниковый узел. Находится под гранулирующим узлом. Состоит из радиальных и роликового упорного подшипников, надетых на вал.
Корпус с маховиком, поддерживающим медленное вращение ведущего вала.
Электродвигатель.

Матрица может быть двух видов, от этого зависит принцип образования гранул:

Цилиндрическая. Представляет собой цилиндрический барабан с отверстиями. Внутри матрицы вращаются роллеры, которые прокручивают поступившую массу комбикорма и заставляют её проходить через отверстия матрицы. На выходе цилиндрические гранулы срезаются ножами.
Плоская. Изготавливается в виде жёсткого диска с круглыми отверстиями, через которые также продавливается корм. Диск надёжно фиксируется к вращающемуся валу. Гранулятор с плоской матрицей способен перерабатывать более твёрдое сырьё.

Устройство работает от электродвигателя или от ручной рукоятки.

Гранулятор для комбикорма

Электродвигатель через маховик с клиноременной передачей передаёт вращение валу и установленным на нём гранулирующим и подшипниковым узлам.

Гранулирующий узел – основной элемент, осуществляет:

размельчение, перетирание компонентов комбикорма в муку;
прессование полученной однородной массы;
выдавливание гранул.

Размеры гранул определяется конструктивными особенностями устройства:

диаметр – величиной отверстий в матрице;
длина – расстоянием между лопастью и матрицей.

Для получения гранул перед прессованием компоненты комбикорма пропаривают, а после выхода горячие гранулы охлаждают. Можно выбрать другой вариант: смешать комбикорм с жидкими продуктами, например гидролом или мелассой.

Технология промышленного изготовления

Сразу дадим ответ на второй животрепещущий вопрос: кустарно производить пеллеты можно, но очень непросто. Дело в том, что твердые гранулы диаметром 6—10 миллиметров и до 30 мм в длину получают методом прессования под большим давлением без использования связующих (клеящих) добавок. Этот процесс называется гранулированием, а специальные прессы, применяемые на заводах, носят название грануляторов.

Стоимость подобных аппаратов довольно высока, а ведь они являются лишь составляющей частью производственной линии. Но давайте обо всем по порядку. Итак, для изготовления пеллет используются следующие виды сырья:

разнообразные отходы древесины – стружка, опилки, горбыли и так далее;
стебли зерновых и других сельскохозяйственных культур – солома;
лузга семян гречихи, подсолнечника, пшеницы;
торф.

В заводских условиях производство пеллет выглядит так:

Первичное сырье направляется в дробилку, где перерабатывается до мелкой фракции.
Следующий этап – сушка. Частицы сырья доводятся до влажности 10% в барабанных либо аэродинамических сушилках.
Главная стадия технологического процесса – грануляция. Смесь обрабатывается паром и продавливается сквозь множество калиброванных отверстий под давлением около 300 Атм.
Полученные топливные гранулы охлаждаются и подаются на упаковку в мешки либо специальные автомобили (в зависимости от заказа и способа доставки).

Как уже было сказано выше, связующие составы в сырье не добавляются. Частицы слипаются в одну массу благодаря природному клею – лигнину, выделяющемуся при сильном сжатии материала. В результате получается высокоэффективное горючее для котлов с теплоотдачей от 4,5 до 5 кВт с 1 кг, влажностью не более 8% и максимальной зольностью 4%.

Так выглядят агропеллеты

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Производительность гранулятора должна зависеть от количества животных на ферме

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Самодельный гранулятор окрашен зеленой краской

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться

Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

1-й вариант – с помощью специальных роликов;
2-й вариант – посредством шнека.

Ролики могут быть:

подвижными;
стационарными.
