Особенности
Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.
Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.
Данное устройство функционально, с его помощью можно выполнить следующее:
- увеличить КПД отопительной системы;
- выровнять тепловую отдачу батарей;
- продлить срок службы каждого элемента системы отопления;
- снизить расходы на отопление жилища;
- уменьшить риск аварийной ситуации и образования течей;
- исключить необходимость ручной промывки системы.
Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.
Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.
Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.
Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.
Назначение и принцип работы
В системе отопления постоянно циркулирует вода – сильный окислитель, который вызывает активную коррозию металлических элементов. Трубы, краны, радиаторы – все это оборудование под воздействием воды начинает покрываться ржавчиной, которая в последующем отслаивается, свободно перемещается вместе с теплоносителем и оседает в разных частях системы. Как результат – нарушение функционирования оборудования и неравномерный нагрев радиаторов.
Чем же могут помочь грязевики? Они очищают теплоноситель перед его поступлением непосредственно в систему. Его принцип работы очень прост: сначала вода через патрубок попадает внутрь грязевика, взвешенные частички оседают на дне, вода проходит через фильтр выходного патрубка, а затем, уже очищенной, поступает в систему отопления. Грязевик меняет направление потоков в трубопроводе, тем самым разделяя воду на чистую жидкость и грязь – вторая накапливается в специальной части фильтрующего приспособления.
Таким образом, установка грязевика дает возможность:
- повысить общий КПД системы отопления;
- сбалансировать теплоотдачу радиаторов;
- увеличить срок службы каждого элемента отопительной системы;
- избавиться от необходимости вручную промывать отопительное оборудование и менять теплоноситель;
- уменьшить расходы на отопление.
Фильтр для системы отопления
Виды фильтров
Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.
Виды:
- Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
- Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
- Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.
При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.
По принципу обслуживания бывает три вида фильтров:
- Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
- Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
- Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.
В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.
Латунные
Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.
Чугунные
Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.
Фланцевые магнитные
В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.

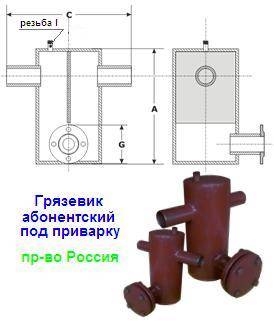

Абонентские грязевики
Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.
Самоочистные грязевики
Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.
В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.
Грязевики для систем отопления
При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти сосем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.
Предназначение фильтров-грязевиков и преимущества их использования
Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.
Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.
Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.
Расположение гидрострелки и грязевиков
Сообщение Juicy » 23 авг 2017, 13:00
Сообщение BAXI-Ural » 23 авг 2017, 15:53
Сообщение Juicy » 23 авг 2017, 16:15
Сообщение plehan » 23 авг 2017, 18:47
Сообщение Juicy » 23 авг 2017, 20:02
Сообщение plehan » 23 авг 2017, 20:07
Сообщение Juicy » 23 авг 2017, 20:47
Сообщение plehan » 23 авг 2017, 20:56
Здравствуйте. Прошу Вашего совета в моей ситуации и вопросам. 1. Допустимо ли расположить коаксиальный дымоход в месте обозначенном красным кругом? 2. Имеет ли право, сотрудник выполняющий мониторинг, мне отказать из-за такого расположения коаксиала ? 3. Каковы нынче требования НД? Я хотел бы небольшой вертикальный участок, поворот на право и выход через стену.
Дано: Справа проем — это вторая дверь, с остеклением. Дом одноэтажный. Котел- турбо, одноконтурный, 24кВт.
Труба должна находиться не менее чем в полуметре от окон, дверей, вентиляционных отверстий по горизонтали и вертикали. Не менее 2м от земли.
По факту от УСЛОВНОГО места на 50 см влево, вправо, вниз и вверх проемов и отверстий нет.
Заложены 2 гильзы на южной стене для коаксиальных дымоходов от двух конденсационников, сторона ветреная (см рис.1). Есть ли какие-нибудь риски в связи с таким положением? Или лучше переделать как на рис.2: объединить дымоходы и сделать один выход, но с другой стороны?
Отправлено спустя 7 минут 28 секунд: Возможные риски, которые вижу я: 1) может задувать котел 2) кислые пары будет задувать на стену и она будет разрушаться (снаружи навесной керамогранит на нержавеющей.
Фильтры для воды. Виды бытовых фильтров для воды
Накопительные
- Фильтры-кувшины . Одна из самых популярных разновидностей в силу своей мобильности, доступности и простоты обслуживания. Конструкция состоит, собственно, из кувшина и верхней воронки с крышкой и установленным внутри картриджем очистки. Вода протекает сквозь несколько фильтрующих слоёв, очищается и оказывается в накопителе. Картриджи могут быть нескольких видов – универсальные или с определёнными свойствами (например, уменьшающие жёсткость воды, удаляющие железо и др.);
- Диспенсеры-очистители . Принцип действия также прост и незатейлив – вода заливается сверху и под собственным весом проходит через систему фильтров в нижний бак. Главное отличие от кувшинов – заметно больший объём и наличие сливного крана.
Типы фильтров для отопительных систем
Широко распространены несколько видов фильтрующих элементов. В зависимости от материала, размера и способа очистки они устанавливаются в различные типы контуров с жидким теплоносителем: от индивидуальных отопительных систем до промышленных трубопроводов.
Солевые фильтры
Один из надежных способов защиты оборудования — установка фильтра полифосфатного для котлов. Такое приспособление относится к группе солевых очистителей и очищает теплоноситель в системе при помощи реагента. В роли связующего реагента выступает полифосфат натрия. Магний и кальций, входящие в состав «жесткой» воды, проходя через колбу с реагентом, вступают в реакцию и связываются с ним. Производительность такого фильтра зависит от свойств и химического состава воды в системе, а также от скорости движения теплоносителя.
Магнитный фильтр для отопления — cмягчитель «жесткой» воды
Так выглядит цилиндр магнитного фильтра
Один из широко распространенных способов изменить природные свойства воды и смягчить ее – это магнит. Магнитный фильтр для отопления представляет собой цилиндр, в котором помимо фильтрующей сетки установлен магнит. Принцип работы магнитногидродинамического резонанса основан на том, что под действием магнитного поля соли кальция, которые собственно и составляют основу отложений в трубных системах, переходят в другое состояние. Эта новая модификация кальция не кристаллизуется на стенках, а улавливается сеточными фильтрами и выводится из системы. Установка магнитного фильтра особенно актуальна для газового котла. Сам котел является самым дорогим звеном отопительного контура. Его ремонт или замена – дорогостоящая и трудоемкая процедура, которой можно если не избежать, то, во всяком случае, отсрочить. Каждый владелец такого оборудования стремится свести к минимуму эксплуатационные и аварийные расходы. И поможет в этом магнитный фильтр для котла отопления. Второе его название — умягчитель воды. Ведь именно обилие несвязанных солей делает воду жесткой. Жесткость воды во многом зависит от района проживания.
Грязевик для систем отопления
Пожалуй, самая популярная и широко распространенная разновидность фильтрующих приспособлений – это механические. Они предназначены для вывода из системы грубых и средних фракций. Образуются такие механические включения в системе двумя способами: либо попадают извне, либо являются продуктами коррозии труб. По разным параметрам грязевые фильтры для отопления можно классифицировать на несколько подгрупп:
- по размерам ячейки фильтрующей сетки выделяют фильтры грубой и тонкой очистки для отопления. Первые задерживают механические включений размером до 300 микрон, вторые – до 5 микрон. Фильтры тонкой очистки часто поставляются в комплекте с некоторыми моделями котлов двухконтурных. Поскольку данное оборудование наиболее требовательно к условиям эксплуатации;
- по способу монтажа выделяют резьбовые или фланцевые грязевики для отопления. Как понятно из названия, они отличаются способом установки в систему;
- по способу очистки выделяют непромывные, промывные и самопромывные фильтры. Очистка фильтрующих элементов грязевика для отопления – дело несложное и вполне может быть проведена своими руками. Для этого требуется отвинтить заглушку, вытащить сетку, и, промыв ее под струей воды, установить обратно. Разумеется, участок системы отопления предварительно следует отсечь, перекрыв краны.
Назначение грязевика
То, что в теплоносителе присутствуют посторонние фракции, может послужить причиной того, что они будут накапливаться в местах соединений труб, таким образом уменьшая их диаметр внутри. Кроме этого, эти фракции способны забить полости элементов отопительного контура – насоса циркуляции, теплообменника и т.д. Все эти негативные моменты могут существенно понизить коэффициент полезного действия вашего котла, а также увеличить возможность отказов и поломок системы. При этом также и с таким же расходом топлива степень нагревания теплоносителя понижается. Вследствие этого пользователю приходится увеличивать рабочую мощность, переходить на другой режим отопления.
Расположение грязевика в системе отопления
Грязевики для системы отопления применяются для того чтобы ловить стойкие механические частицы – ржавчину и окалину, которые способны нанести вред вашему оборудованию и арматуре в трубопроводе.
Другие советы
Гостиная с кухней может быть совмещена и декорирована с разными недочетами
Важно просчитать и предвидеть все заранее. Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:. О того, насколько детально будет составлен проект, зависит результат
Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции
О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции
Небольшие модели больше подходят хозяйкам, которые мало готовят
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати
Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани. Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики. При установке светильников и ламп руководствуются несколькими критериями
Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол. В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы
Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:
В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:
- личные вкусы хозяев;
- надежные материалы для отделки;
- актуальные дизайнерские идеи;
- удобство;
- тенденции. Лучшие фото дизайна кухни гостиной
Виды
Классифицировать грязевики для отопительных систем можно по нескольким признакам.
Тип отделения частиц
По типу отделения частиц изделия делятся на три разновидности.

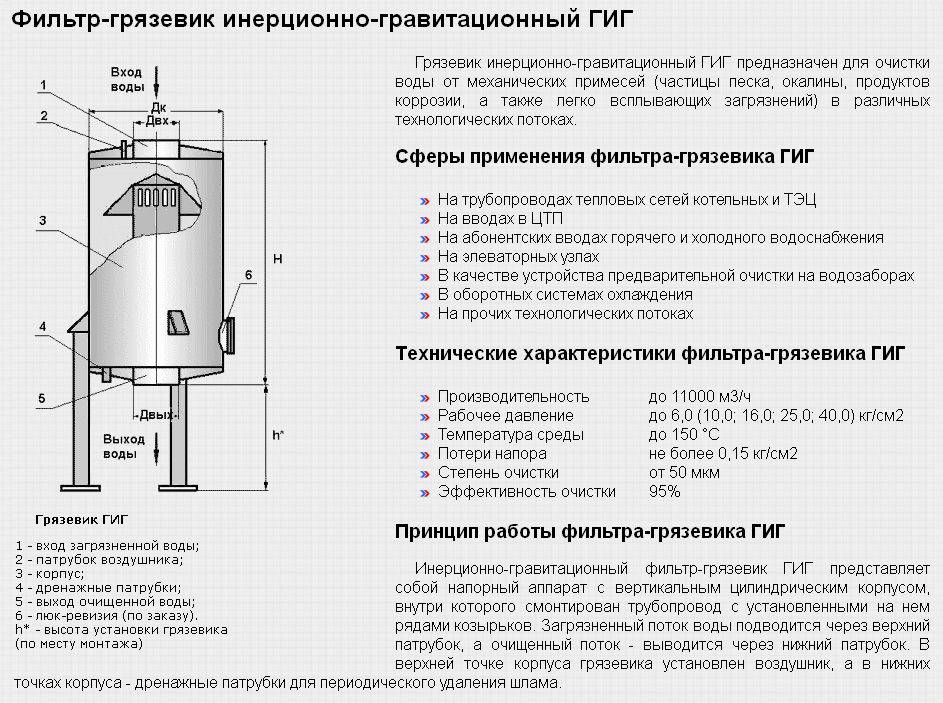

Отстойники
Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.
Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.
Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.
Сетчатые
Грязевики такого типа являются самыми распространенными изделиями на рынке.
Его составными элементами являются следующие:
- крышка;
- игольчатый клапан;
- актуатор;
- поплавок;
- сетка-сепаратор воздуха;
- осадочная камера;
- сетка шлама;
- место накопления мусора;
- кран слива грязи.
По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.
За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.
Магнитные
Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.
Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.
По виду обслуживания
В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:
- Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
- Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
- Промывные. Стакан требует ручной очистки.
По типу монтажа
В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.
Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.
Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.
Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.
