Грязевик для системы отопления: устройство и принцип действия, преимущества использования

Установка и обслуживание магистральных фильтров

Установить фильтр угольный для горячей воды или любой другой тип очистных станций достаточно просто

Важно лишь придерживаться пошаговых инструкций и быть последовательным

Как установить фильтр: пошаговая инструкция

Процесс монтажа магистрального фильтра состоит из следующих действий:

  1. Для начала нужно приостановить подачу воды в дом, а еще спустить оставшуюся жидкость в кранах на кухне или в ванной. Это позволит избавиться от оставшейся жидкости. Однако перед выполнением монтажных работ нужно установить под точкой врезки тазик для воды, которая может просачиваться.
  2. На стену нужно нанести отметки под фиксацию системы фильтрации. Крепление должно быть жестким, поскольку любые вибрации могут вывести из строя систему.
  3. По меткам проделываются отверстия, в которые будут помещены пластиковые отрезки дюбелей.
  4. Дальше фильтр соединяют с трубами с помощью муфт. Для обеспечения герметичности стыков используется ФУМ-лента.
  5. Прибор закрепляется на стене с помощью саморезов.
  6. Для оценки качества монтажа нужно восстановить подачу воды и открыть на несколько минут любой кран. За этот промежуток времени картридж будет очищен, а система очистится от воздуха.
  7. С момента завершения монтажных работ и первого запуска фильтров, начинается отсчет срока эксплуатации системы.

Как менять картриджи

Металлические фильтры для воды оснащаются специальными съемными картриджами. В процессе эксплуатации они могут выходить из строя и нуждаться в замене. Осуществить такую процедуру своими руками несложно. Для этого следует придерживаться таких инструкций:

  1. Перекрываем кран на входе в дом.
  2. Сбрасываем давление в системе.
  3. Чтобы предотвратить заливку соседей, лучше разместить под колбой тазик.
  4. С помощью ключа из базовой комплектации нужно открутить колбу.
  5. Дальше следует изъять фильтрующую деталь, промыть сетку и закрепить новый картридж. Колба тоже очищается от примесей.
  6. После установки колбы на прежнее место, нужно убедиться, что протечки отсутствуют.

Грамотная и своевременная замена рабочих деталей обеспечит полную чистоту жидкости и устранит проблему скачков давления при засорении картриджей.

Как заменить наполнитель

И хоть засыпной фильтр с наполнителем характеризуется простым строением, выполнить замену этого вещества бывает непросто. Чтобы не допустить ошибок, следует придерживаться таких инструкций:

  1. Для начала нужно разобрать фильтрационную колонну и изъять управляющий клапан.
  2. Дальше следует выгрузить отработанный наполнитель и провести очистку оборудования с засыпкой новых фильтрующих веществ.
  3. На следующем этапе выполняется сборка системы и подключение к водоснабжению.

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

  • На резьбовом соединении;
  • Устанавливаемые при помощи фланцев;
  • Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

  • Самопромывные;
  • Промывные;
  • Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле

Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.

Как часто его нужно чистить?

За счет очистки воды и задержки различного мусора, который со временем никуда не исчезает, он начинает накапливаться. По этой причине со временем водяной фильтр, установленный на трубе, забивается. Это приводит к снижению напора воды, а со временем и полного его отсутствия. При появлении таких ситуаций требуется выполнить чистку внутренних элементов конструкции, для чего устройство следует снять, разобрать и промыть.

Стоит знать! Когда фильтр запломбирован вместе с водопроводным счетчиком, требуется вызов мастера из управляющей компании, который снимет пломбы. По завершении чистки рекомендуется установить обратный клапан, позволяющий выполнять чистку без необходимости дальнейшего вызова специалиста.

Грязевик для системы отопления: устройство и принцип действия, преимущества использования

Перечень всего комплекта дополняет фильтр, необходимый для чистки теплоносителя. Фильтр еще называют грязевиком.

В проекте любой отопительной системы фильтр – это обязательный элемент. В котельной, в тепловой станции, на коллекторе или элеваторе — везде применим грязевик.

При индивидуальной застройке малоопытные хозяева даже не могут подумать о том, какую функцию несет этот примитивный элемент фильтрации. Напрасно. Ведь любой грязевик стоит недорого, прост в обслуживании и установке.

Его наличие обязательно продлит работу всей системы без аварий, ведь никто не хочет вручную промывать рабочие элементы системы отопления или обогрева.

Зачем нужен

Еще любые фракции или мусор запросто забивают полость: насос или, элемент для теплообмена.

Даже в меру забитые шлаком трубы в системе – это перегрузки для рабочих элементов, дополнительный расход электричества.

Преимущества

Системы, оснащенные грязевиком, имеют следующие плюсы:

  1. Главные узлы системы (котел, подающий насос) защищены от грязи, засора рабочих каналов. Период работы системы в целом увеличивается в несколько раз.
  2. Нет нужды в замене носителя тепла на более чистый, потому что штатный постоянно будет в исправном состоянии благодаря грязевику.
  3. Вовремя установленный фильтр освобождает пользователей системы отопления от периодической промывки и прочистки.
  4. Система, которая поддерживается в чистоте, обеспечит правильную отдачу тепла, без перерасхода энергии. Экономия может достигнуть в данном случае показателя в 40%.

Современные грязевики и грязеуловители классифицируются:

  1. По особенности исполнения:

    • фланец;
    • резьба;
    • приварка.
  2. Варианты расположения:
    • вертикальный;
    • горизонтальный.

Размещение

Грязевик – это узел для расширения трубопроводной системы с изменением направления потока воды.

Его размеры связаны с диаметром труб системы и с рабочими характеристиками

Очень важно около грязевика установить манометры, которые покажут уровень гидравлического сопротивления. Их монтируют с обеих сторон от фильтра. Статью о том, как выбрать циркуляционный насос для системы отопления, читайте здесь

Статью о том, как выбрать циркуляционный насос для системы отопления, читайте здесь.

Фильтры для котельных

Такие устройства используют для фильтрации крупного шлака и взвесей в 200-300 миллиметров.

Грязевик улавливает загрязнения, попадающие в систему из носителя тепла.

Это устройство работает благодаря вводному патрубку, через который в корпус проходит жидкость системы, замедляясь. Этот эффект достигается из-за уменьшения сечения прохода. Частицы, называемые мусором или шлаком, в этот момент осаживаются.

Для фильтровки частиц более мелкого диаметра, предусмотрена сетка с мелкой ячейкой. Она тоже способствует снижению скорости движения жидкости в системе для получения осадка.

Статью о том, как сделать гидравлический расчет системы отопления, читайте здесь.

Абонентский фильтр или грязевик-отстойник

Абонентский вид грязевика может быть горизонтальным или вертикальным. Вертикальные модели наиболее популярны.

Абонентский фильтр имеет огромный ресурс для эксплуатации, примитивен в монтаже и обслуживании. Объем внутреннего содержания увеличит периодичность профилактической работы.

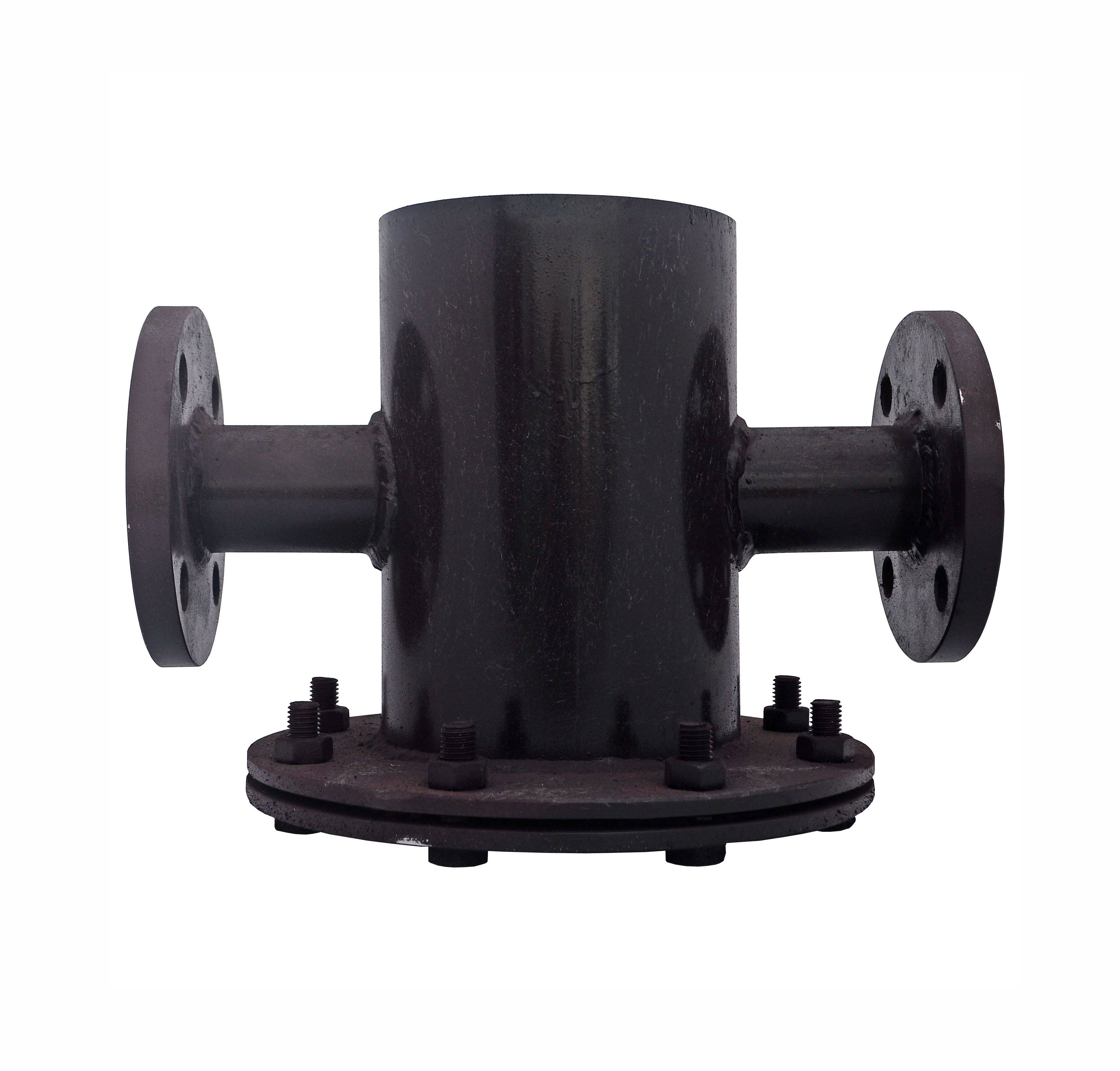

По конструкции абонентский грязевик – это корпус по форме цилиндра – трубы. С каждой стороны к нему приварены фланцевые патрубки. По свойствам эти патрубки различимы на «Вход – выход». По диаметру патрубок должен быть одинаков с трубой, на которую ставится грязевик – отстойник.

Имеет несколько отверстий, ориентированных на расчет площади, которая удваивается на площадь патрубка в сечении. Отверстия закрываются фильтрующей сеткой, имеющей нужное сечение.

Снизу фильтр-отстойник оснащен приваренным фланцем. На него закрепляется болтами дно или специальная заглушка. Чаще всего в отсоединяемой заглушке есть сливной кран для оттока накопившегося шлака. Вверху фильтр качественно заваривается, однако должен быть кран или иное отверстие для воздуховода.

Жидкость системы теплоносителя, пройдя через грязевик-отстойник, подвергается фильтрации в два этапа. Более крупный шлак оседает на замедленном оттоке за счет силы гравитации, а мелочь задерживается сеткой.

Невысокая стоимость и простота абонентского грязевика рождает спрос и массовое применение.

Смотрите видео, в котором специалист подробно показывает процесс очистки грязевика для системы отопления:

Особенности

Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.

Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.

Данное устройство функционально, с его помощью можно выполнить следующее:

  • увеличить КПД отопительной системы;
  • выровнять тепловую отдачу батарей;
  • продлить срок службы каждого элемента системы отопления;
  • снизить расходы на отопление жилища;
  • уменьшить риск аварийной ситуации и образования течей;
  • исключить необходимость ручной промывки системы.

Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.

Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.

Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.

Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.

Подключение грязевика в обратку отопительного контура — можно ли так делать?(+)

У меня на обратке грязевика нет, поставили в контур теплых полов перед его насосом, конечно вода с обратки туда попадает, подмешивается, но мучают сомнения что надо все таки ставить перед котлом грязевик. или можно и так оставить? Котел — настенник.

Теоретически, вся грязь когда-нибудь осядет в фильтре теплого пола ))) Но желательно, конечно, поставить фильтр перед котлом. Благо, это минимальные трудо- и денежные затраты.

Или поставить один фильтр на обратке перед котлом, или филтр на обратке на каждом контуре. Иначе вы теплообменник котла забьете мусором из системы отопления.

Ну в общем я так и думал — млин, они еще ПРОЕКТ делали отопления.

Как тяжко счас мастерами

Характеристики грязевиков

Грязевик
Обознач. Т34.000.B ГРВ 000ГТПГВГВГГГГ
СерияТС-569.ТС-567.ТС-568.ТС-565.ТС-566.
Тип Верт. Верт.Верт.Верт.Верт.Гориз.Гориз.
Диаметр, мм 40…20040…150040…200200…300350…1000150…400500…1400
Давление, МПа161,0/1,6/1,251,6/1,251,6/1,251,0/1,6/1,251,0/1,6/1,25
Темп., max150200200200200200200
Произв-ть, т/ч Ду40-6Ду50-10Ду65-18Ду80-26Ду100-40Ду125-58Ду150-89Ду200-158 Ду40-6Ду50-10Ду65-18Ду80-26 Ду100-40Ду125-58Ду150-89 Ду200-158 Ду40-6Ду50-10Ду65-18Ду80-26Ду100-40Ду125-58Ду150-89Ду200-158 Ду200-158Ду250-247.3Ду300-356Ду350-484,6 Ду400-633Ду500-989Ду600-1424Ду700-1939Ду800-2532Ду900-3205Ду1000-3957 Ду150-89Ду200-158Ду250-247.3Ду300-356Ду350-484,6 Ду400-633 Ду500-989Ду600-1424Ду700-1939Ду800-2532Ду900-3205Ду1000-3957Ду1200-5697Ду1400-7755

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

  • крышка;
  • игольчатый клапан;
  • актуатор;
  • поплавок;

  • сетка-сепаратор воздуха;
  • осадочная камера;
  • сетка шлама;
  • место накопления мусора;
  • кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

  1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
  2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
  3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Виды устройств

По степени очистки грязевики классифицируют на несколько видов.

Грубой очистки. Что такое фильтр-отстойник?

Устройство грубого очищения представляет собой угловой сетчатый фильтр с сеткой до 300 мкм-микрон. Прибор также оснащен отводом, в котором скапливается грязь. Такое изделие предназначено для очищения теплоносителя от фракций большого и мелкого размера.

Конструкция

В зависимости от конструкции выделяют несколько видов грязевиков грубого очищения:

  • По способу соединения устройства с трубой. Различают фланцевый, приварочный и резьбовой прибор.
  • По расположению на конструкции. Это горизонтальное и вертикальное устройство.

Грязевик изготавливают из латуни, стали и пластика. Повышенную температуру выдержит первый вариант. Прибор из стали быстро изнашивается. Изделие из пластика выносит только относительно низкий температурный режим до +90 градусов по Цельсию.

Один из видов грязевика грубой очистки — фильтр-отстойник. Это усовершенствованная конструкция, оснащенная колбой. Она находится внизу устройства. Когда на сетке скапливается большое количество грязи, то под силой тяжести она опускается вниз. Благодаря этому такой мусор скапливается в колбе, а не попадает в радиаторы.

Фото 1. Фильтр-отстойник грубой очистки для систем отопления. Загрязнения из труб попадают в специальную колбу.

Конструкцию также совершенствуют сепаратором. В нем скапливается воздух, который попадает внутрь контура. Когда его уровень достигает предела, сверху прибора открывается клапан. После этого воздух покидает систему, что препятствует образованию воздушных пробок.

Принцип действия

Внутри фильтра находится сетка. Этот элемент перекрывает входное отверстие, по которому движется теплоноситель. Во время прохождения жидкости через грязевик отсекаются фракции средних и крупных размеров. После этого они перемещаются к отводу. Благодаря этому к радиаторам поступает относительно чистый теплоноситель.

Преимущества

Достоинствами обладают усовершенствованные конструкции:

  • Благодаря колбе нет необходимости снимать прибор, чтобы оценить степень его наполненности. Оценка осуществляется визуально.
  • Снизу устройства зафиксирован кран. Через него сливают грязную воду.
  • Фильтр выводит воздух из системы, что препятствует возникновению ржавчины. Это продлевает срок службы контура.

Место и особенности установки

Место установки устройства зависит от того, для какой системы отопления он используется. Для автономных контуров он монтируется в точках разветвления, на обратке перед соединением с котлом и на байпасах.

Нормальное функционирование устройства гарантирует правильный монтаж. Перед установкой любого прибора контур очищается от загрязнений и ржавчины.

На грязевике есть специальные обозначения, которые указывают движение жидкости по трубам.

Изделие устанавливают только в соответствии с этим указателем.

Если механизм зафиксировать неправильно, то внутри конструкции возникнет гидравлическое сопротивление.

Внимание! Грязевик обеспечивает циркулярному насосу защиту от проникновения мусора к лопастям. Если отказаться от его использования или вмонтировать неправильно, то возрастет вероятность поломки двигателя и крыльчатки

Владельцы частных домов, проживающие в них круглый год, знают, что установка, обслуживание системы отопления – удовольствие не из дешевых, поэтому важно уделить внимание защите сложной техники от различных опасностей и загрязнений

Для этого используются специальные фильтрующие элементы

Владельцы частных домов, проживающие в них круглый год, знают, что установка, обслуживание системы отопления – удовольствие не из дешевых, поэтому важно уделить внимание защите сложной техники от различных опасностей и загрязнений. Для этого используются специальные фильтрующие элементы

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей

Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей. Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках.

Для чего необходима установка грязевиков в систему отопления?

Необходимость установить грязевик в системе отопления обычно не вызывает вопросов при ремонте системы, которая работает не один год. Здесь наглядно видно, что в процессе эксплуатации металлические трубы постепенно забиваются ржавчиной, а батареи приходится промывать под большим напором воды с применением химических средств очистки.

В новых системах, с полипропиленовыми трубами и современным котлом, казалось бы,  необходимость в таком устройстве отсутствует. Но это только на первый взгляд. В реальности грязевик для системы отопления необходим даже в самых новых системах.

Причин установить такой фильтр несколько:

  • В процессе работы системы теплоноситель постепенно изменяет свои химические свойства, а это значит, что внутри системы происходят химические реакции, в результате которых образуются нерастворимые вещества способные оседать внутри труб и батарей;
  • Мельчайшие частицы в жидкости, особенно если они содержат частицы металлов способные притягиваться друг к другу и оседать на других металлических предметах, например, на лопастях насоса, тем самым постепенно увеличивая нагрузку на двигатель перекачивающий теплоноситель;
  • Шлам и мусор может попадать в систему при заливке теплоносителя, например, из водопроводной воды, после чего оседать на внутренних стенках труб сужая просвет для циркуляции теплоносителя;
  • В процессе эксплуатации системы металлические батареи и чугунные радиаторы постепенно подвергаются коррозии, из-за чего в потоке теплоносителя постепенно обнаруживаются частички ржавчины.

Так что единственным правильным решением здесь будет установка грязевика, чтобы периодически удалять скопившийся мусор из системы.

Классификация по принципу фильтрации

Сетчатые фильтры. Самый распространенный и привычный тип фильтра грязевика для воды, используемый в быту. В простейшей конструкции грязь задерживается сеткой и осаживается в зоне накопления. Периодически дно стакана отворачивается и грязь удаляется. Конструкция может быть дополнена сливным краном, установленным вместо дна, и тогда грязевик из промывного превращается в самопромывной.

Сетчатый фильтр Danfoss FVR, Ду50.

Установка дополнительной сетки, удаляющей из теплоносителя воздух, поплавка и игольчатого клапана добавляет грязевику функцию защиты от загазованности. Эффективность работы сетчатого грязевика зависит от давления в магистрали до и после него. При значительной разнице этих величин твердые частицы могут продавливаться сквозь сетку.

Магнитный фильтр удаляет из потока теплоносителя металлические частицы

При работе такого фильтра никакого тормозящего воздействия на поток жидкости не происходит, что важно при работе мощных насосов

Различают еще инерционно-гравитационные и абонентские грязевики. Принцип работы первых понятен из их названия и применяются они на крупных предприятиях. Абонентские устройства очищают теплоноситель на входе в узлы учета.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
