Что представляет собой грейфер для чистки колодца
Полный цикл функционирования 1-канатного приспособления (экскаватора) проходит поэтапно. Первый этап – опускание: лебёдка устройства для подъема функционирует на спускание. Экскаватор с полностью открытыми челюстями спускается на рабочую поверхность до конца, пока не упрется.
Грейфер можно как сделать самостоятельно, так и купить уже готовый
Следующий этап – захват: замок защёлкивается, лебёдка поднимается, что ведет к аккуратному смыканию челюстей, и груз захватывается. Подъём — когда челюсти окончательно закрываются, барабан лебёдки для подъема продолжает накручивать трос, что ведет к отрыву грейферного ковша от поверхности и его последующему подъёму на требуемую высоту.
Разгрузка происходит по следующему алгоритму:
- Отправленный на место выгрузки ковш спускается на поверхность.
- Это ведет к открыванию замочного механизма.
- Дальнейший подъём провоцирует его открывание.
- Ковш опустошается, и можно работать дальше — загружать и выгружать материал.
Главный минус, присущий 1-канатному приспособлению, – отпирание замочного механизма происходит после полнейшего спускания ковша во время его прикосновения к поверхности. Это понижает эффективность процесса чистки. Избежать этого помогает специальный трос для разгрузки, который принудительно снимает блок замочного механизма вне зависимости от того, на какой высоте располагается ковш. Это техническое решение в разы убыстряет процедуру выгрузки, но ведет к очень громкому удару головки о верх траверса в момент открытия захвата. Для того чтобы предотвратить расшатывание грейферного захвата, применяют тросы-стабилизаторы.
Это интересно: Права на грейдер: какая категория нужна и где сдать
Чистим колодец своими руками
Качество воды зависит напрямую от чистоты колодца, чистку которого нужно производить два, а то и три раза в год. Существует два способа, выполняя последовательно действия которых можно избавиться от осадков, налета и микроорганизмов без привлечения техники и различных служб.
Первый вариант: самостоятельно
Самостоятельная очистка колодца состоит из нескольких последовательных этапов. Не следует забывать, что при любом варианте следует полностью обследовать швы.
Если потребуется, тогда сделать их полную герметизацию
Это довольно важно
Откачиваем воду при помощи насоса
Итак:
- Изначально необходимо откачать воду. Достаточно всего 0,3-0,5 метра, чтобы освободить часть кольца для очистки.
Ковш для чистки колодцев не подойдет, Следует воспользоваться компрессором, он есть в свободной продаже и цена его не высокая; - Можно применить для чистки стенки крупнопористую губку, но она быстро сотрется. Лучше подойдет щеточка по металлу. Она легко очистит поверхность колец.
- Опускаем насос в колодец и выполняем откачку воды первого кольца;
- Применяя страховочные средства опускаемся и чистим кольцо, так, как описано выше;
- После очистки первого участка нужно снова откачать такой же объем воды и производить чистку дальше, пока не почувствуется дно. Тогда вода должна быть удалена полностью, чтобы можно было приступить к очистке днища;
- Эта работа делается при помощи грейфера, о котором говорилось раньше. Если вы его не приобрели, тогда выполняем работу старым дедовским методом, при помощи ковша наполняем ведро и поднимаем все наверх;
Поводим очистку дна при помощи ведра
Очищенные стены восстанавливаются при помощи специального раствора. Для его изготовления требуется цемент в сочетании с жидким стеклом.
Этот раствор служит изоляцией, не позволяющей поступать в колодец поверхностным водам;
Проверяем и герметизируем швы
- После заделки всех швов и трещин производится обеззараживание раствором хлорной извести. Для этого изготавливается 10%-й раствор.
После обработки стен остатки выливаются на дно, а для того, чтобы избежать испарения активного вещества, колодец накрывается крышкой и брезентом полной герметизации и закупорки всех пор. - Хлорная известь выдерживается не менее двух суток, после чего вода должна быть откачана дважды и не оставлять остаточные следы химиката. Такие манипуляции должны проводиться до трех раз в год, чтобы вода была чистой.
Для того, чтобы удостовериться в хорошем качестве воды, можно пробу сдать на проведение анализа воды.
Второй способ — с дренажным насосом
Такой тип очистки может производиться лишь при наличии достаточно мощного насоса, иначе циркуляция может не производиться или вовсе аппарат выйдет из строя. Слабый насос только усугубит положение, подняв ил со дна и оставив взвесь в колодце.
Это приведет к лишним финансовым затратам. Подготовиться к дренажной очистке стоит основательно.Итак:
- Обязательно должны быть обработаны стыки герметиком, а нарушения целостности стены — устранены. После этого производится чистка естественного колодезного фильтра, который состоит из слоев гравия, песка и щебня.
В процессе эксплуатации колодца фильтр может засоряться илом, а в следствии мутнеет вода. - Дренажный насос, соответствующий глубине колодца, погружается на глубину 50-100 см от дна. С момента запуска происходит мощный напор воды, направленный в дно, который выполаскивает ил и осадок.
Вся грязь проходит через фильтр, а очищенная вода снова под давлением поступает в колодец. - Таким образом происходит дренирование, в результате чего ил остается на фильтре. Периодически его нужно чистить, а работу прекратить тогда, когда фильтр перестанет засоряться.
- Очистка колодца должна производиться обязательно, ведь от чистоты воды и ее качества зависит здоровье. Способ выбрать можно любой, главное, чтобы работа была сделана правильно и до конца. Чистый колодец будет радовать вкусной и свежей водой.
Как видно из вышесказанного вся работа и не такая сложная
Здесь не важно иметь большую квалификацию. Главное вовремя делать все и тогда у вас не будет проблем с водой
Правила безопасности при чистке колодца
Если выбран ручной способ чистки, человек, спускающийся в шахту, для обеспечения своей безопасности должен иметь:
- 2 помощников, которые должны держать в поле зрения работающего внизу, переговариваться с ним, подавать инструменты, поднимать мусор и быть готовыми в любой момент оказать помощь;
- страховочный пояс, независимо от глубины;
- каску, непромокаемые сапоги и одежду;
- лестницу на подпорной платформе.
Нельзя спускаться на дно колодца с кем-то из помощников, т.к. в случае непредвиденной ситуации достать двух человек из шахты намного сложнее. Работая на дне, нужно часто менять положение ног, чтобы избежать засасывания.
Перед тем как спуститься в шахту, нужно убедиться, что в ней нет газов. Людям с болезнями легких и сердечно-сосудистой системы, а также страдающим фобиями, нельзя работать в колодце глубже 3 м.
При чистке насосами необходимо сделать следующее:
- перед началом работ замерить сопротивление изоляции обоих агрегатов — оно должно быть более 0,5 МОм;
- заземлить оба насоса;
- не допускать перекручивания кабелей и перегиба шлангов;
- исключить протечки воды на верхний (подающий) насос;
- работать в резиновой обуви.
Чистка дна грейфером наиболее безопасна. Чтобы не подвергать риску свое здоровье, нужно:
- подготовить площадку возле колодца — убрать посторонние предметы, выровнять;
- установить на лебедку тормоз-трещотку;
- работать в нескользящей обуви, каске и очках;
- соблюдать правила работы с грузоподъемными механизмами.
Когда дальше тянуть уже нельзя
Когда вы начинаете замечать, что вода из колодца помутнела или пожелтела, стала как-то странно пахнуть или на её поверхности появилась радужная пленка, у вас возникает желание принять меры. Это правильное решение, но реализовать его немедленно не всегда получается.
Профессиональная чистка колодца – дорогостоящее мероприятие, требующее определенной финансовой подготовки. Но, чем дольше мы отодвигаем от себя имеющуюся проблему, тем активнее она начинает о себе напоминать.
Загрязненная вода не доставит вам радости: пить её невозможно, умываться ею неприятно. А ведь именно вода должна поддерживать обменные процессы в нашем организме
Если возникли перечисленные симптомы, колодец необходимо чистить незамедлительно.
В противном случае загрязнение колодца ведет к негативным проявлениям:
- донный фильтр не справляется со своей задачей – мутная вода не светлеет;
- запах их шахты колодца сопоставим с «ароматами» септика;
- поверхность воды подёрнулась стойкой маслянистой или радужной пленкой;
- статический и динамический уровень жидкости заметно падает.
Такую колодезную воду пить нельзя, да и сделать это проблематично: её запах и внешний вид станут препятствием даже в случае сильной жажды.
Итак, меры принимать нужно, и делать это придется, скорее всего, самостоятельно.
Галерея изображений
Фото из
Скребок для чистки стенок шахты
Щетка для очищения шахты колодца
Мойка бетонной шахты колодца
Удаление донного осадка лопатой
Ведро для подъема ила со дна
Блок для подъема ведра наверх
Тачка для транспортировки грязи с участка
Ремонт перед введением в эксплуатацию
Если на стенках водозаборного источника образовались плесневые отложения, слизь, то одной чистки недостаточно. Необходимо проводить дезинфекцию колодца.
Чистка колодца
Обязательное условие нормального функционирования колодцаи использования пригодной для питьяводы–своевременная чистка колодцев.
Постзимний осмотр с проведением необходимых мер по санации воды– отличная профилактическая мера, даже если внешне вода выглядит «пристойно».При обнаружении посторонних предметов, особенно останков животных или птиц, почистить колодец своими руками придется в экстренном случае.
Ручной способ
Правильно почистить колодец своими силами несложно. Откачав часть воды, нужно осмотреть и при необходимости очистить от мусора и грязи швы. Сделать это можно при помощи жесткой щетки даже наощупь.Как спуститься в колодец – вопрос очень важный. Если устройство для воды неглубокое, то можно на дно установить лестницу и обрабатывать стенки вручную. При значительных размерах шахты можно воспользоваться веревочной лестницей или тросом с доской (по принципу качелей).
Приспособление для чистки колодца своими руками может состоять из ведра и губки. Щетка не должна быть слишком жесткой (иначе можно повредить стенки и кольца шахты) и излишне мягкой (не сможет отмыть въевшуюся грязь). Использование химических средств недопустимо, если этот колодец предназначен для питьевой воды.
Поэтапное выполнение работ:
- Частичное откачивание содержимого (по 40-50 см) и чистка швов.
- Полная откачка воды (при достижении дна) и обработка.
- Изоляция швов при помощи спецсредств (цемент+ жидкое стекло).
- Дезинфекция колодца своими руками–промазывание стен и днараствором извести хлора(десятипроцентным). После этого колодец закупоривают крышкой и брезентовой тканью, следя, чтобы не испарялся хлор. 48 часов достаточно для полной санации шахтового помещения.После такой обработки воду выкачивают дважды.
Продезинфицировать воду можно и при помощи перманганата калия. Одну столовую ложку растворяют в десятилитровом ведре и выливают в шахту. Спустя три часа полностью откачивают воду.
При помощи дренажного насоса
Чистка колодца дренажным насосом гораздо ускорит весь процесс.
Насос для работы нужно подобрать в соответствии с глубинойшахты. Маломощное устройство может быстро выйти из строя и не справиться с большим количеством грязевых субстанций. Погружной насос сильной мощности опускается почти на самое дно (в полуметре от него) и при помощи шланга «выдает нагора» грязную воду за пределы шахты. Минус таких устройств в быстрой «закупорке» фильтров грязью и крупным мусором.
В этом случае на помощь придет грязевой насос для чистки колодцев, который может перекачивать не только чистую воду, но и грязевые примеси. Средняя цена на грязевой насос для чистки колодцев(в пределах 6-7 тысяч) позволяет иметь такое устройство владельцем дач и регулярно чистить емкости.
В промышленности производятся такие дренажные насосы, которые снабжены фильтром, справляющимся и с грязью, и с мусором.
Мощный водяной поток, образуемый при работе насоса, направляется на донную часть и как бы полощет ее, освобождая от ила и грязи. Фильтр насоса «берет на себя» все инородные и грязевые субстанции, очищая воду.
Чистка колодца с обсадной трубой необходима для того, чтобы вода, используемая для питья, была качественной и не представляла угрозу для здоровья.
Помощник – грейфер
Грейфер для чистки колодцев своими руками – хороший способ для безопасного проведения работ, ведь в случае его применения не требуется спуск людей в колодезную шахту. Ковш для чистки колодца – основа этого механизма. Два подвижно соединенных ковша с зубцами опускаются на грунт, буквально вгрызаясь в него, и поднимают грязь на поверхность. Грейфер для чистки колодца можно сконструировать даже самим, используя схемы из источников интернета.
ПОСМОТРЕТЬ ВИДЕО
Чистка канализационных колодцев – тема, о которой тоже не стоит забывать. Отработанная жидкость не может уйти в дренаж из-за скопившегося на дне колодцев ила и грязи, поэтому нужно освобождение от загрязнений. Выполнить эти работы можно как вручную, так и при помощи специальных устройств.
Чистим с помощью грейфера
При диаметре колец колодца 80 см подойдет грейфер такого размера:
- длиной (в раскрытом виде) 54-60 см;
- высотой 54-60 см;
- шириной 28-30 см;
- весом 12-15 кг.
Объем такого устройства — 15-18 л, оно может захватить 8-12 л грунта.
Особенности конструкции
Грейфер представляет собой ковш, состоящий из 2-4 смыкающихся подвижных частей (челюстей), устройство которых позволяет работать в глубину без расширения границ обрабатываемого участка. Он заглубляется в илистое дно и при соединении створок захватывает отложения.
Конструкция для черпания в колодце имеет такие особенности:
- центральной частью ковши соединены на продолговатом шарнире, который их сводит;
- приспособление подвешено на цепи или тросе;
- для лучшего захвата отложений челюсти снабжены зубьями высотой и шагом 20-25 мм.
Грейфер изготавливают из металла. Наполненный мусором, его тяжело поднимать руками, лучше использовать подъемный механизм, представляющий собой 2 металлические опоры, к которым прикреплен барабан. Центральная цепь наваривается или укладывается на него. Грейфер не делают слишком громоздким: чем он тяжелее, тем мощнее требуется подъемное устройство. Но слишком малый вес ковша не обеспечит прижимную силу для захвата грунта.
Два ковша вертикально соединены между собой в центральной части рычажным механизмом на шарнирах.
Необходимые для изготовления материалы и инструменты
Для чистки колодца лучше сделать устройство из 2 частей — оно проще в использовании и изготовлении.
Нужны чертежи и такие материалы и инструменты:
- листовая сталь толщиной 2 мм;
- цепь или трос, длина которых в 2 раза превышает высоту колодца с добавлением 2-3 м;
- болты №8 — 6 шт.;
- палец ролика;
- пружинный механизм;
- стержень-защелка;
- кольцо-фиксатор;
- ролик для троса;
- сварочный аппарат;
- резак.
Основные элементы грейфера, которые изготавливают самостоятельно:
- ковши;
- тяга;
- траверса;
- проушины для каната и для соединения тяг и траверс.
Канатные блоки, ролики и шарнирные сочленения могут быть выполнены на подшипниках качения или скольжения. Узлы подшипников обеспечивают уплотнителями, не требующими в дальнейшем технического обслуживания. Чем лучше заострены зубья грейфера, тем больше грязи они зачерпывают.

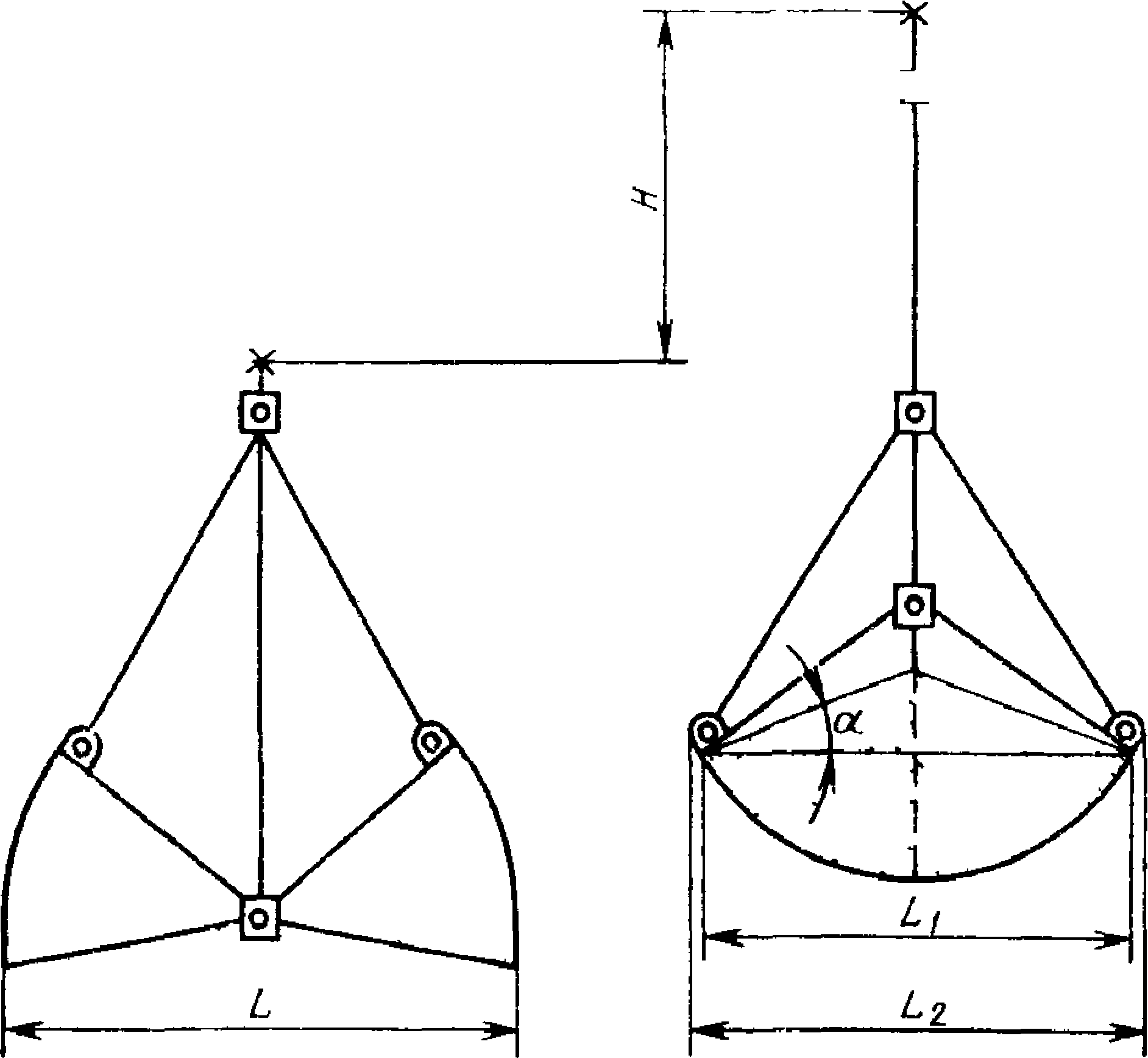

Схема грейферного устройства своими руками.
Правила его использования
Для чистки колодца применяют одно- и двухканатные грейферы, правила использования которых отличаются.
Особенности работы с одноканатными устройствами:
- подъем и соединение челюстей осуществляется одним канатом;
- каждая створка соединена шарнирно с нижним и верхним опорными основаниями (траверсами), при их сближении происходит смыкание челюстей, при удалении — размыкание;
- при выгрузке замок ковша раскрывается после полного опускания на поверхность, а если в конструкции предусмотрен разгрузочный тросик, блокировка снимается принудительно в любом положении устройства и в момент раскрытия головка сильно ударяет о верхнюю траверсу.
В двухканатной конструкции один канат поддерживает устройство, второй управляет смыканием створок, происходит это так:
- в момент опускания грейфера второй трос ослаблен;
- при соприкосновении с дном поддерживающий канат останавливается, а второй тянут вверх, чтобы обеспечить захват грунта и смыкание створок;
- после соединения половинок управляющий канат продолжают двигать вверх, а для снижения на него нагрузки и ускорения процесса в работу включается и поддерживающий канат.
Грейфер любого типа опускают в шахту с раскрытыми створками. После работы его моют и просушивают. Хранят в сухом месте.
Чертежи грейфера.
Инструкция по очистке колодца грейфером
Чистят колодец так:
- Откачивают воду, опускают грейфер.
- Сразу после того как он опустится на грунт, начинают подъем.
- Разъединяют створки, дают стечь воде.
- Счищают песок с помощью небольшого шпателя.
- Уплотнения подшипников и других деталей устройства должны исключать попадание смазочных материалов в источник во время работы.
- При необходимости достают старый донный фильтр, промывают и устанавливают обратно или заменяют новым.
Во время работы воду из колодца надо периодически откачивать, тогда ковши будут глубже заходить в грунт. Поднятый груз лучше выбрасывать в специальную емкость, установленную чуть в стороне, чтобы она не мешала двигаться возле колодца.

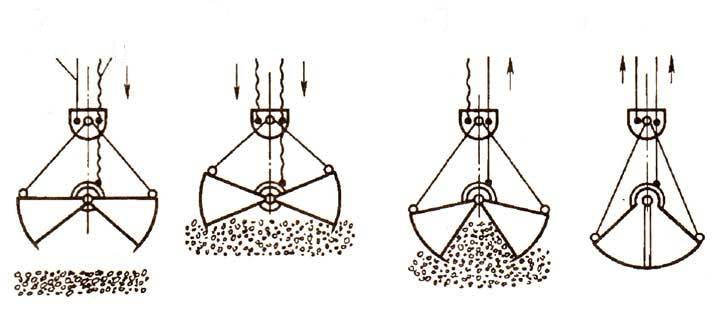

Пошаговая работа грейфера по очистке колодца.
Профилактика колодца
Профилактика проводится весной и включает следующие работы:
- осмотр шахты и наружной части колодца;
- дезинфекция.
После зимы в стволе можно обнаружить трещины, смещение колец и другие повреждения. В этом случае планируют ремонтные работы.
Дезинфекция необходима, если:
- колодец был затоплен паводковыми водами и весенними ливнями;
- в воде обнаружены трупы мелких животных;
- из шахты пахнет гнилью;
- источником не пользовались зимой.
Самый простой метод профилактической дезинфекции — с использованием перманганата калия:
- 1 ст.л. марганцовки в порошке растворить в 1 ведре воды, вылить в колодец и перемешать, поднимая и выливая воду из ведра, или другим способом.
- Закрыть колодец и оставить на 5-8 часов.
- Выкачать воду насосом.
Чтобы колодец и вода в нем оставались как можно дольше чистыми, проводят такие профилактические работы:
- при нерегулярном использовании хорошо прокачивают воду;
- устраивают глиняный замок и своевременно его ремонтируют;
- не оставляют источник открытым, чтобы избежать попадания листьев, веток, мусора;
- строят навес (домик);
- устанавливают комплексные фильтры.
Ультрафиолетовые лампы эффективно очищают воду и позволяют реже проводить профилактическую дезинфекцию с помощью химических реагентов.
Практически все инструменты и приспособления для работы необходимо покупать в магазине. Порой можно сделать их вручную, однако не всегда это окажется целесообразно. А вот есть случаи, когда практически нет другого выбора, кроме как изготовить инструмент вручную. В данном случае речь пойдет о ручном грейфере, который легко изготовить и трудно найти ему альтернативу из продающихся инструментов.
2 Как проходит чистка колодца?
Удаление ила из загрязненного колодца
Регулярную чистку лучше проводить каждый год, когда сошел снег. Проводится санитарная обработка раствором марганца. В одном ведре воды растворяют чайную ложку марганца, заливают в колодец и оставляют на два, три часа. После этого выкачивают воду один раз из шахты.
Ручная чистка колодца проводится, когда есть признаки изменения состояния воды в худшую сторону. Проводить работы в одиночку не стоит, чтобы иметь подстраховку в случае опасности.
Также перед началом работ по очистке колодца следует убедиться в отсутствии вредных газов на дне. Покажет наличие опасности свеча, которую опускают в ведре на дно колодца. Если свеча потухнет, значит, внизу есть вредный газ, и работать самостоятельно не стоит. Процесс очищения колодца самостоятельно можно разделить на несколько этапов.
Сначала выкачивают воду, где-то по 50 см
Одновременно производят чистку стен металлической щеткой. Важно заметить, что категорически нельзя использовать химические моющие средства для чистки. После того, как всю воду выкачивают и стенки чистые, приступают к работе с днищем колодца
Далее жидким стеклом изолируют все швы колодца. После этого проводят дезинфекцию всей поверхности шахты. Оставляют колодец с раствором хлорной извести на 48 часов, при этом плотно закупоривают, во избежание испарения хлора. Перед использованием колодца необходимо не менее двух раз скачать и обновить воду.
Чистка колодца дренажным насосом тоже имеет значение. Она необходима, когда вода становится менее прозрачной. Это происходит со временем, когда ил заполняет пространство между щебнем и гравием на дне. Поэтому главной задачей будет очистка естественного фильтра, функцию которого и выполняет крупнозернистый гравий, песок и щебень.

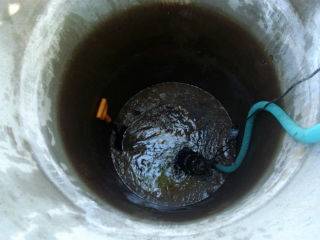

Откачка грязной жидкости из колодца с помощью дренажного насоса
Чтобы выполнить качественную очистку необходимо использовать мощный насос. Оборудование опускается на уровень 1 метра от дна и включается. Сильный напор взбивает воду, и поднимаются отложения со дна. Через пять минут после включения насоса, необходимо активировать дренаж.
Периодически стоит вытаскивать насос, чтобы прочистить фильтры. Стоит продолжать очистку воды до тех пор, пока отложений на фильтре, поднимаемого со дна насоса не останется.
Использование самодельного грейфера тоже несет свои нюансы. Если насосом не удается откачать иловые отложения, то применяют грейфер. По своей форме он напоминает экскаваторный ковш. Грейфер опускают на дно и при касании с грунтом челюсти ковша смыкаются.
Затем приспособление поднимают вверх и освобождают от ила и грязи. После чего процедуру повторяют, до тех пор, пока не поднимут со дна все отложения. После очистки колодца стоит сделать анализ воды и убедиться в ее качестве.
Как самостоятельно почистить колодец
Скважины и колодцы рекомендуется чистить:
- для профилактики — 1 раз в год при отсутствии донного фильтра и 1 раз в 2 года, если фильтр установлен;
- капитально — каждые 3-5 лет.
Своими руками можно почистить колодец глубиной до 15 м, если он глубже, следует обратиться к специалистам.
Ручной способ
Работу проводят так:
- Из колодца постепенно откачивают воду, и в шахту спускается 1 человек на страховочном тросе. Движениями сверху вниз он скребками и губками удаляет со стены грязь.
- Дно колодца очищается лопатой с укороченным черенком. С помощью ведра на поверхность поднимают мусор, ил, а затем материал донного фильтра (крупный песок, гравий, щебень). При этому воду со дна нужно постоянно откачивать, иначе в ведро попадет больше жидкости, чем песка.
Использование насосов
Для работы нужны 2 насоса и 2 емкости, которые устанавливают возле колодца. Одну из них наполняют водой из шахты, затем она подается насосом обратно, вниз. В другую опущен конец шланга, соединенного с дренажным насосом, который откачивает шлам со дна. Подаваемая струя поднимает и взбалтывает ил.
Дренажный насос фиксируют на расстоянии 50-100 см от дна. Периодически его достают и промывают фильтр. За 3 часа можно удалить слой толщиной 15 см. Колодец считается очищенным, когда фильтр перестанет засоряться.
Использование грейфера
Захват ила происходит при ударе ковшей о грунт. При чистке дна грейфером не нужно спускаться в шахту, работу может выполнить 1 человек.
Описание
Мостовой перегружатель с двухчелюстным канатным грейфером Устройство представляет собой приспособление, представляющее большой железный черпак, прицепляемый к грузоподъемному крану и служащий для захватывания и выгрузки поднимаемого краном материала — песка, земли, горных пород, лома металлов.
Грейферы также являются рабочим оборудованием механических и гидравлических экскаваторов и применяются при разработке грунтов ниже и выше уровня его стоянки, а также некоторых других видов работ — рытья глубоких котлованов, очистки прудов и каналов.
Параметры
В значение грузоподъёмности крана (обозначается «Q
«), оборудованного грейфером включены массы груза и грейфера. От соотношения этих масс зависит зачерпывающая способность грейфера. В связи с этим перегружаемые грейфером сыпучие грузы разделены по насыпной плотности на следующие группы:
| Группа | Насыпная плотность (p), / | Описание грузов | Масса грейфера |
| Весьма лёгкие | 0,4 — 0,63 | известь-пушонка, угольная пыль | 0,37Q |
| Лёгкие | 0,8 — 1 | сухие порошкообразные глинозёмы и мел, сухой шлак, мелкий и средний щебень, уголь всех марок | 0,4Q |
| Средние | 1,25 — 2 | мелкокусковый гипс, алебастр, сухая мелкокусковая глина, гравий, среднекусковый известняк, битый кирпич, цемент, крупный щебень | 0,42Q |
| Тяжёлые | 2,5 — 3,2 | твёрдые породы | 0,45Q |
Грузоподъёмность грейфера определяется взвешиванием материала после пробного зачерпывания, производимого владельцем грейфера перед применением для перевалки груза данного вида (марки, сорта). Пробное зачерпывание производится с горизонтальной поверхности свеженасыпанного грунта. Канаты грейфера должны быть защищены от перетирания материалом, захватываемым грейфером.
Блоки грейфера располагаются и выполняются таким образом, чтобы исключалось самопроизвольное его раскрытие и выпадение канатов из желобка блока.
Источник
