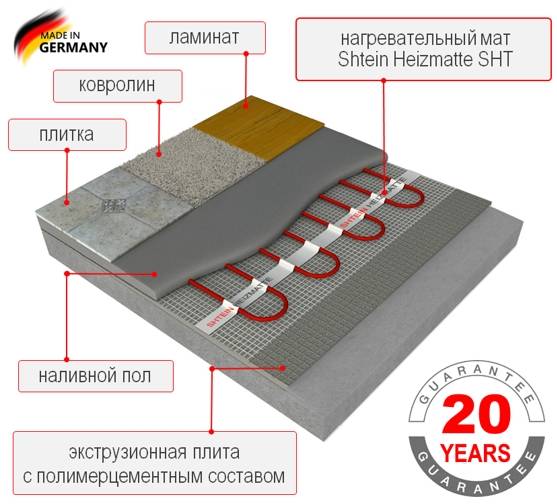

Обзор монтажа сверхтонкого теплого пола

Греющий кабель

Самые мощные системы обогрева. Отличаются универсальностью применения. Систему можно смонтировать в квартире, частном доме, на балконе, лестнице и в хозяйственной постройке. Также кабели применяют для обогрева грунта, водопроводных и водосточных труб.

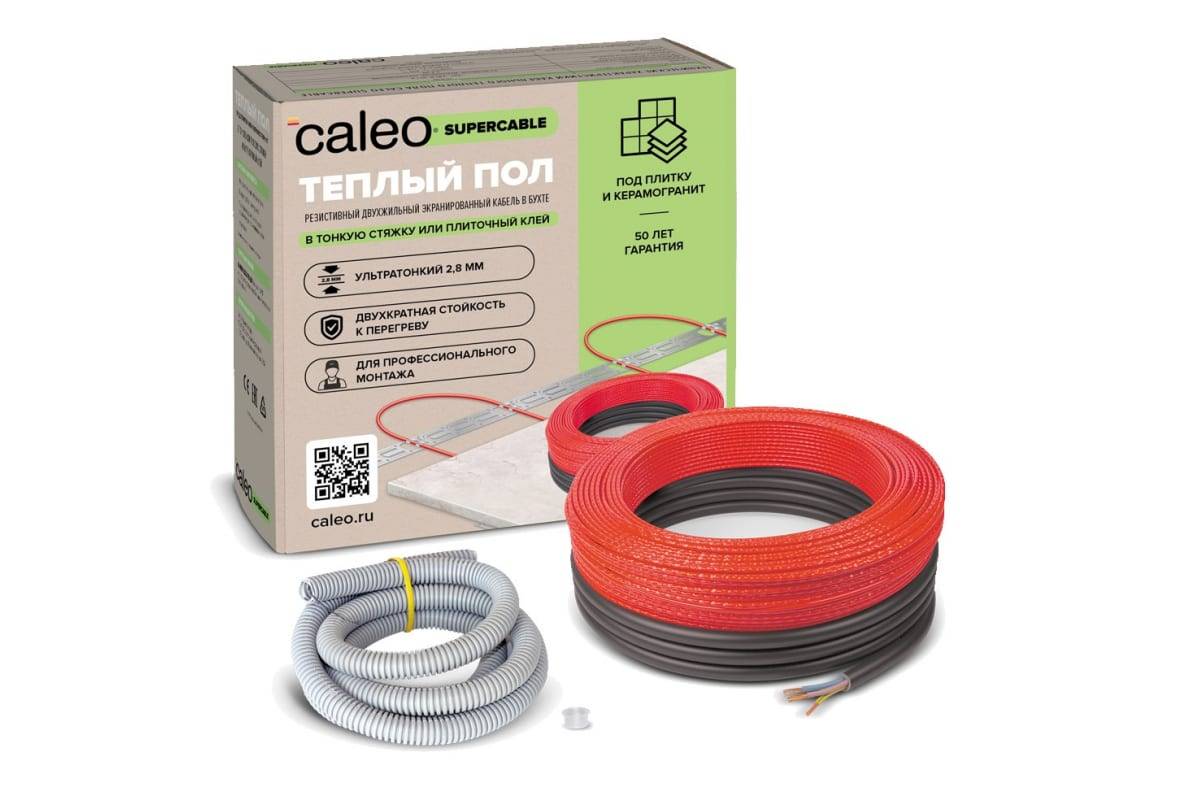

Греющий кабель

Таблица. Греющий кабель. Характеристики изделий разных производителей.

Модель	Бренд	Тип кабеля	Длина кабеля, м	Толщина кабеля, мм	Мощность на 1 погонный метр, Вт
SVK-20	Thermo (Швеция)	Экранированный двухжильный	8	5	20
VCD-25	Elektra (Польша)	Двужильный постоянного сопротивления	От 4,5 до 142	5 x 7	25
DS-20	Shtein Heizmatte (Германия)	Резистивный	От 10 до 30	5	20

Спецификация

Инструкция по укладке греющего кабеля

Схема укладки и конструкция пола

Подготовка к монтажу начинается с выбора места для установки терморегулятора и сверления отверстия для прибора, а также штробления выемок под провода.

Схема размещения терморегулятора

Сверление отверстия и штроб

Цены на популярные модели штроборезов

Штроборез

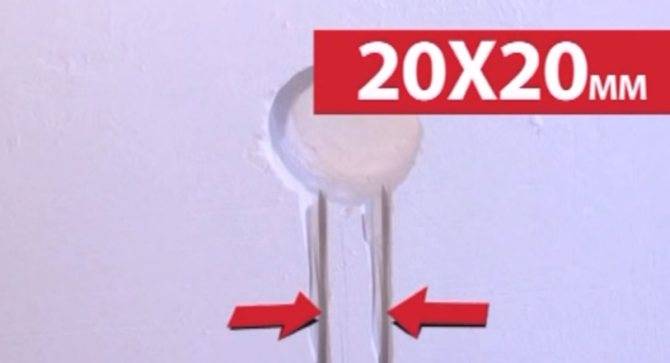

Габариты штроб

К месту установки терморегулятора подводим питание. Сечение проводника выбираем по таблице ниже.

Сечение проводника

Шаг 1. Подготовка основания.

Черновое основание очищаем от строительного мусора и обрабатываем грунтовкой. Наносим ее валиком на всю поверхность пола.

Нанесение грунтовки

Делаем разметку. Размечаем места, где кабель лежать не будет — это стационарно стоящая мебель, сантехника. От труб отопления и других нагревательных приборов отступаем по 10 см, от стен – 5 см.

Разметка

Расстояние от кабеля до стен

Расстояние между кабелем и другими нагревательными приборами

Шаг 2. Укладка теплоизоляции.

Выполняется настил и фиксация отражающей подложки.

Укладка теплоизоляции

Шаг 3. Фиксация монтажных лент.

Раскладываем ленты параллельно на расстоянии от 50 см до 1 метра. Фиксируем ленты любым способом (при условии, что гидроизоляционный слой не будет поврежден). Например, можно использовать дюбели и саморезы.

Фиксация монтажных лент

Шаг 4. Укладка кабеля.

Производим расчет шага укладки по формуле.

Шаг укладки

Правила укладки кабеля

Укладку начинаем, подводя монтажный конец нагревательной секции к месту расположения терморегулятора.

Соединительную муфту и начальный участок нагревательной секции фиксируем на полу, после чего начинаем раскладку секций.

Фиксация провода с соединительной муфтой

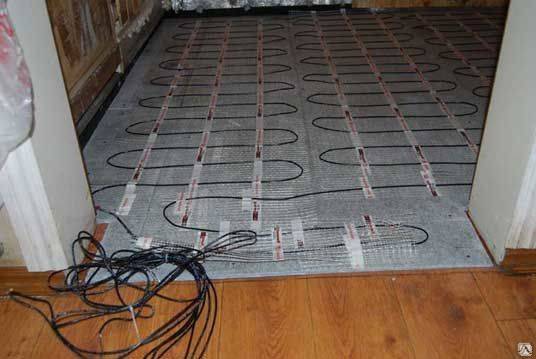

Равномерно и без пересечений укладываем кабель, закрепляя его в петлях монтажных лент. Следим, чтобы шаг укладки был постоянным. Недопустимо сближение соседних витков на расстояние менее 8 см.

Расстояние между витками

Конец секции

Монтажные концы нагревательной секции выводим к терморегулятору и подключаем.

Подключение

Шаг 5. Подключение датчика температуры.

Вставляем датчик в гофрированный кожух. Закрываем трубку заглушкой, чтобы внутрь не попал цементный раствор.

Помещение термодатчика в трубку

Крепим трубку с датчиком петлями монтажной ленты и пластиковой стяжкой строго посередине между витками кабеля. Датчик должен располагаться на расстоянии 50-60 см от стены, при этом радиус изгиба гофрированного кожуха – более 5 см.

Крепление гофрированной трубки

Радиус изгиба гофрированного кожуха

Концы провода датчика подключаем к терморегулятору. Заделываем штробы раствором.

Шаг 6. Проверка системы и заливка стяжки.

Выполняем включение системы с целью проверки работоспособности, если все в порядке – отключаем и заливаем стяжку толщиной 3-5 см. Теплый пол можно будет эксплуатировать через 4 недели.

Заливка стяжки

Особенности водяной системы подогрева пола под керамическую облицовку

Чтобы выяснить, как правильно сделать теплый пол под плитку, нужно изучить принцип его работы и знать нюансы для установки конструкции.

Особенности функционирования водяного теплого пола заключаются в циркуляции разогретой воды по трубам из металлопластика или латуни, проложенным под финишным покрытием пола. Система запитывается от центрального или автономного отопления. Себестоимость, установка и энергопотребление такого типа подогрева пола значительно дешевле, если сравнивать его с электрическими аналогами.

Но есть неприятный нюанс – в высотных домах застройки шестидесятых годов монтаж водяных теплых полов не представляется возможным. Поскольку их перекрытия могут не выдержать дополнительной нагрузки. Кроме этого, получить разрешение на перепланировку отопительной системы в высотных домах достаточно сложно.

Далее, выстилается металлизированный отражающий экран. Это композитный материал из полипропиленового волокна и металлизированной пленки, обладающий свойствами отражать тепловое излучение и гидропароизоляции. Пленку необходимо плотно зафиксировать на демпферной ленте при помощи скотча.

В процессе укладки водяного теплого пола все трубы подключаются к распределительному коллектору

На следующем этапе прокладываются трубы. Нужно использовать специальные трубки, монтирующиеся к сетке. При этом расстояние от стен должно быть не менее десяти сантиметров.

В процессе укладки труб следует обратить внимание на то, чтобы они были размещены строго по направляющим, имеющимся на специальной сетке. После монтируется реле регулировки и термометр

В конце процесса установки конструкции ее покрывают слоем цементной стяжки

В конце процесса установки конструкции ее покрывают слоем цементной стяжки.

Теплолюкс Express

Следующий герой нашего ТОПа – Теплолюкс Express. Он представляет собой нагревательный мат на основе тонкого нагревательного кабеля в герметичной защитной оболочке. Этот теплый пол не требует монтажа, а просто кладется на пол и подключается к сети 220 Вольт. А сверху на него можно будет положить ковер. Он подходит для любого пола, будь то деревянная и паркетная доска, ламинат, линолеум или различные виды плитки. Благодаря мобильности Теплолюкс Express и его компактным размерам в свернутом состоянии, его можно взять с собой на дачу ил гостиничный номер. Также, он будет актуален в семьях с маленькими детьми. Выпускается Теплолюкс Express в трех типоразмерах, позволяя нагреть участок площадью 1,4, 2,8 или 5 квадратных метров. Владельцы отзываются о нем строго положительно и каких-либо негативных отзывов по нему нет. Так что могу смело рекомендовать такой теплый дом. Он станет отличным приобретением в межсезонье, когда еще не работает центральное отопление, на даче, да и в обычных квартирах, где не хватает тепла от батарей.

• Тип: электрический.
• Способ укладки: без монтажа.
• Площадь обогрева: 1.4 — 5 м.кв.
• Класс защиты: IPХ7.
• Гарантия: 50 лет.

Теплый пол Теплолюкс инструкция

Монтаж начинается с подготовительного этапа, на котором

• прокладывают шторбы на стене, необходимые для монтажа терморегулятора, канавки, куда поместят трубку датчика и т. д.
• выравнивают поверхность и очищают ее от мусора;
• укладывают теплоизоляционный слой.

В принципе в общей схеме устройства секций нагрева нет ничего сложного, тем более что для этого можно использовать монтажную ленту, которая сильно облегчает процесс.

Установка секций

Обязательным мероприятием при монтаже системы является составление плана раскладки секций.

При расчете обогреваемой площади от стен, мебели и стационарного оборудования отступают на 5 см. Для расчета шага укладки полученную величину умножают на 100 и делят на длину секций. Последний параметр выбирают из специальных таблиц. Они , как правило, бывают приложены к инструкции.

На заметку

От расчетного шага допустимо отклонение порядка одного сантиметра. На каждом куске в полметра витки кабеля могут сближаться не более, чем на 80 мм, а сам он может располагаться от нагревательных приборов не ближе, чем на 10 см.

На этой же схеме раскладки необходимо отметить места, где необходимо расположить терморегулятор, соединительные и концевые муфты, расположенные на полу и датчик температуры. Установочные кабели подводят к терморегулятору.

На слой утеплителя в участках, где в соответствии с раскладкой оканчиваются секции нагрева, крепят монтажную ленту, зажимы которой будут фиксировать кабель. Для больших помещений рекомендуется дополнительно устанавливать ленту и на внутренней части с шагом в 2–3 метра. Провода при укладке должны ложиться равномерно, без изгибов и заломов, нигде не пересекаясь.

Совет

Для поверхностей, где одной секции может оказаться недостаточно, площадь разбивают на участки в соответствии с мощностью нагревательного элемента, который будет на нее уложен.

Установка датчика

Датчик укладывают в гофрированной трубке для монтажа, отстоящей от стены с расположенным на ней терморегулятором, на полметра. Прибор необходимо расположить поближе к концу трубки. Один ее конец при монтаже в месте, указанном на схеме раскладки, закрывают заглушкой, а другой – с установочными проводами устанавливают ближе к терморегулятору.

Совет

Если к терморегулятору подключены несколько секций, то в подобных случаях используют распаечную коробку, и датчик этим концом должен расположиться близ нее.

Трубку фиксируют к основе, используя ту же монтажную ленту. Датчик внутри нее должен свободно перемещаться. Это позволит без особых хлопот заменить его в случае неисправности. Проверяется это очень просто: вытягивают его установочный провод на 5-10 см и вставляют обратно.

Терморегулятор устанавливают в соответствии с его инструкций и проверяют систему на работоспособность.

Завершающий этап монтажа системы Теплолюкс – заливка стяжки толщиной 3–5 см. К эксплуатации таких полов можно приступить примерно через 28 дней – времени, необходимого для полного схватывания бетона.

Внимание

При первом включении сначала может показаться, что теплый пол Теплолюкс не греет. Просто в первый раз для достижения требуемой температуры системе может понадобиться от 6 часов до двух суток, в зависимости от помещения.

Система выпускается в двух вариантах

Тёплый пол Thermo Thermocable. Она предлагается только в кабельном варианте. Главным отличием пола является необходимость бетонной стяжки толщиной около 4 см и мощностью 130 Вт на кв.м. В комплектацию пола входят: двужильный греющий кабель армированный с соединительным проводом, и герметичные муфты (концевая и переходная). С внешней стороны система изолирована PVC, а внутри системы расположен силикон.

Укладка теплого пола Thermo Thermocable в стяжку

Системы обогрева, в которых используется двужильный греющий кабель, отличаются меньшим уровнем электромагнитного излучения.

Схема двухжильного греющего кабеля

Эта комплектация предполагает в основе специальный мат. Термоматы, которые поставляются в рулонах и могут использоваться под ламинат, тоже изготавливаются на основе двужильного кабеля. Такой пол не требует бетонной стяжки, достаточно плиточного клея. Мощность системы — около 180 Вт на кв.м. В систему входит экранированный мат с изоляцией тефлоном.

Укладка теплого пола под плитку, ламинат, ковролин, линолеум

При выборе одной из систем необходимо исходить из назначения обогрева. На выбор будут влиять следующие факторы:

• будет ли теплый пол единственным источником тепла или дополнительным;
• на какую площадь рассчитан обогрев;
• наличие ограничений по монтажу кабеля.

  Конструкция укладки теплого пола Thermo

В зависимости от этих параметров, будет определяться оптимальная мощность, необходимая для обогрева помещения.

Преимущества теплого пола Thermo:

Полимерная труба для теплого пола Thermo

• Высокий уровень комфорта. Система позволяет регулировать температуру, которая устанавливается в помещении, с помощью терморегулятора. А сам нагревшийся воздух идет от ног к голове, поэтому не создает неприятных ощущений и не препятствует нормальному дыханию.
• Эстетическая привлекательность. Система Термо монтируется под ламинат либо другое напольное покрытие, поэтому она не видна. О системе может напомнить только терморегулятор, который органично вписывается в любой интерьер.
• Долговечность. Благодаря современной технологии и надежности элементов, шведские системы теплого пола служат не одно десятилетие.

  Установка теплого пола Thermo

• Удобство эксплуатации. Автоматическая система не требует дополнительного технического обслуживания.
• Универсальность применения. Нагревающийся элемент Термо может выступать в роли основного источника тепла, а может быть вспомогательным элементом системы отопления.
• Простота монтажа. При помощи подсказок в прилагающейся инструкции по эксплуатации справиться с установкой пола сможет даже новичок. Монтаж можно проводить как в строящемся доме, так и в жилом.
• Безопасность. Греющий кабель обладает улучшенной изоляцией, которая обеспечивает безопасность электрики.

Системы Термо могут укладываться не только в стандартную стяжку, но и в слой клея для плитки. Благодаря современному исполнению и привлекательной цене, теплый пол Thermo сумел завоевать лидирующие позиции на рынке нагревательных приборов для отопления.

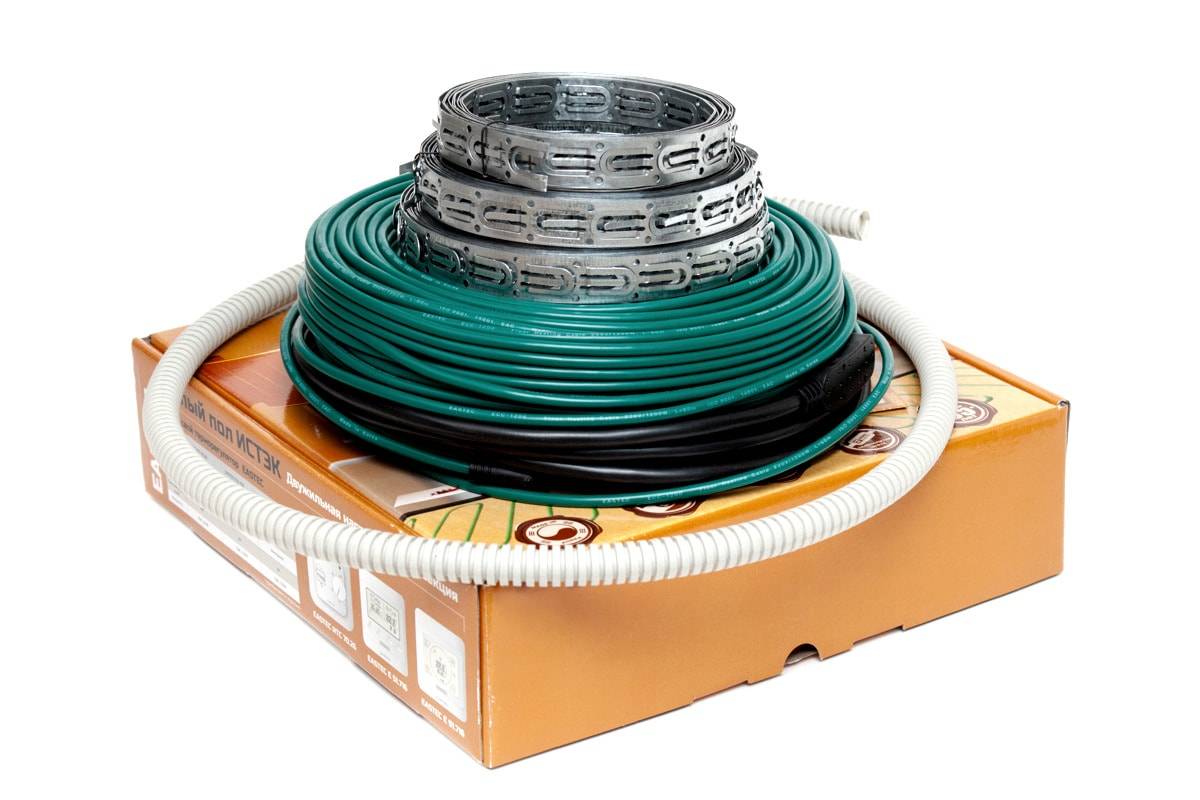

Описание системы «EASTEC»

Напольный обогрев используют для отопления жилых помещений или отдельных участков в доме. Методика актуальна и для промышленных предприятий. Для эффективного выращивания овощей в теплицах часто обустраивают электрическую систему обогрева «тёплый пол» плёночного типа. Обогрев можно устанавливать в саунах.

• «Тёплый пол» eastec представляет собой двойную плёнку из полиэстера толщиной 0,33 мм.
• Между слоями плёнки находятся графитовые полосы. Они являются обогревательным элементом.
• На графит нанесена паста, в состав которой входит серебро. Она имеет антиискровое свойство. В этом случае исключается электрический пробой.
• Полосы соединены медными шинами.
• Защитное покрытие делает всю конструкцию водонепроницаемой и устойчивой к механическому воздействию.
• Обогрев работает от 220 В.
• Не рекомендуют устанавливать температуру нагревания для термоплёнки более 60 0С.

Термоплёнка имеет однородную структуру, что позволяет укладывать её под подложку. Поверх подложки обустраивают любое напольное покрытие. Если пол в помещении планируется застелить линолеумом или другим мягким материалом, то рекомендуют защитить систему листами фанеры.

Для организации отопления используют «тёплый пол» eastec различного размера и мощности. Для жилых помещений рекомендуют устанавливать систему напольного обогрева мощностью 110 Вт. Для хозяйственных построек и балконов выбирают термоплёнку 132 Вт, 220 Вт. Схема подключения простая:

• нагревательный элемент;
• электрический кабель, который соединяет все участки плёнки;
• датчик температуры;
• терморегулятор; устройство защиты отключения;
• система питания.

Монтаж «тёплого пола» eastec не относится к сложным работам. Для установления системы отопления потребуется несколько часов. Термоплёнку укладывают на ровную, сухую поверхность бетонной стяжки. Дополнительно приобретают теплоотражатель, чтобы тепло равномерно распределялось по помещению.

Обзор теплых полов “Теплолюкс”

Теплые полы уже давно перестали быть непозволительной роскошью, сегодня это вполне обычное и весьма приятное удобство. «Теплолюкс» — это электрическая кабельная система подогрева пола для отопления помещений самых различных площадей. Теплые полы «Теплолюкс» могут использоваться как в качестве основного отопления, так и служить дополнительной («комфортной») системой обогрева пола. Нагревательные секции системы «Теплолюкс» располагаются так, чтобы не создавать неудобств и не нарушать эстетики интерьера.

В зависимости от вида нагревательных секций теплые полы разделяются на следующие комплекты:

· теплый пол «Теплолюкс-Elite»,

· теплый пол «Теплолюкс-Standart»,

· сверхтонкий теплый пол «Теплолюкс-Mini»,

· нагревательные маты «Теплолюкс-TROPIX».

Каждая из этих систем имеет свои особенности и преимущества.

Теплолюкс-Elite

Одна из самых популярных систем отопления полов. Нагревательная секция теплых полов «Теплолюкс-Elite» сконструирована на основе двужильного кабеля последнего поколения, монтажной трубки с датчиком, показывающим температуру полов, а также монтажной ленты, предназначенной для крепления нагревательной секции к поверхности. Система «Теплолюкс-Elite», как правило, используется в качестве основной системы отопления полов. В комплект поставки всегда входит инструкция с подробным описанием монтажа теплого пола и его эксплуатации.
подробнее о теплых полах “Теплолюкс Elite”…

Теплолюкс-Standart

Не менее популярная система обогрева полов, которая также может быть использована в качестве основного и единственного источника отопления. Основные ее составляющие: нагревательная секция на основе одножильного кабеля, монтажная лента для закрепления секции у поверхности основания, монтажная трубка для прикрепления датчика, фиксирующего температуру пола. Данная система подходит для обогрева всех видов помещений.
подробнее о теплых полах “Теплолюкс Standart”…

Теплолюкс-Mini

Сверхтонкие нагревательные маты «Теплолюкс-Mini» — идеальный вариант для небольших по размерам помещений, в которых уже сделана цементно-песчаная стяжка или нет никакой возможности ее уложить (ванные комнаты, кухни). Эти маты сконструированы из электрического кабеля диаметром всего 3 миллиметра, закрепленного на несущей стеклосетке. «Теплолюкс-Mini» не нуждаются в специальной укладке и креплении.
подробнее о теплых полах “Теплолюкс Mini”…

Теплолюкс-Tropix

«Теплолюкс-Tropix» — еще один вид кабельной системы «Теплолюкс», который прекрасно подойдет для отопления помещений с не очень высокими потолками. Система представляет собой нагревательный мат из экранированного двужильного кабеля, который закреплен на самоклеящейся стеклосетке.

Все перечисленные системы отопления полов «Теплолюкс» соответствуют современным стандартам качества и пользуются большой популярностью у клиентов.
подробнее о теплых полах “Теплолюкс Tropix”…

Виды карбонового пола

Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.

Пленочные полы

Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

Смонтированный пленочный карбоновый теплый пол

Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:

• линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
• плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
• натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.

Ламинат — оптимальное напольное покрытие для системы теплый пол

Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.

Основные характеристики пленочной системы

Технические параметры	Значения
Толщина пленки	0,23-0,47 мм
Мощность потребления	130 Вт/м2
Расход энергии на м2	25-35 Вт/ч
Максимальная температура нагрева	33 °C
Длина рулона	50 м
Ширина рулона	50-100 см

Стержневой пол

У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.

Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.

Не боится запирания тепла и может быть уложен под мебель

Стержневой теплый пол RHE

Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.

Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации

Основные характеристики стержневого пола

Технические параметры	Значения
Мощность потребления	125-170 Вт/м
Расход энергии на м2	20-50 Вт/ч
Расход энергии на м2	20-50 Вт/ч
Шаг между нагревательными элементами	10 см
Ширина конструкции	83 см
Максимально допустимая длина при укладке	25 м
Толщина	3,5-5 мм
Максимальная температура нагрева	60°C

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
